Пистолет для химического анкера

Лучшие производители

В настоящее время лидирующие позиции на рынке химических анкеров занимает сразу несколько известных компаний. Ниже приводится перечень этих компаний и технические характеристики выпускаемой продукции.

Производитель «Fischer» (Германия)
	RM	«Reaktionsanker» – ампула с клеевой массой, внутри которой находится отсек с отвердителем. Производитель изготавливает ампулы разных размеров – М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170), М30 (30×280).
FHP	«Hammerpatrone» – ампула с клеем и отвердителем для установки металлических элементов в бетонное основание. Производятся в следующих размерах – 10 (13×90), 12 (15×110), 16 (18×125), 20 (24×180).
FIS V 360S	«Injections-Mortel» Двойной картридж, для работы требуется специальный пистолет. Основной картридж объемом 360 мл и два смесителя.
FIS V S 150	«Injections-Mortel» Один картридж стандартного размера. Для работы потребуется обычный строительный пистолет для стандартных картриджей. В комплект входит картридж объемом 150 мл, два смесителя и адаптер.
Производитель «Hilti» (Лихтенштейн)
	HVU	«Adhisive Capsule Anchor». Ампула с метакриловой полиуретановой смолой, кварцевым песком и отвердителем. Капсулы имеют следующий объем: М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170), М30 (30×280), М33 (37×300), М36 (40×330), М39 (42×360).
HIT-HY150	«Fast Curinq Injection System». Это два сдвоенных картриджа с акриловой смолой и отвердителем. Для работы требуется специальный пистолет. Объем картриджа 330 мл и два отвердителя, HIT-HY20 имеет один отвердитель.
HIT-HY20
Производитель «Mungo» (Швейцария)
	MSP	«Schlagpatrone». Ампулы со смолой и отвердителем. Объем капсул: М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170).
MYA	«Verbunanker». Ампулы с двумя компонентами. Объем: М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170), М30 (30×280).
MIT-P	Один картридж. Для работы применяется стандартный строительный пистолет. Объем картриджа 150 мл, два смесителя.
MIT-P	Двойной картридж. Комплект: 235 мл и два смесителя.
MIT-SF	Двойной картридж. Объем 380 мл и два смесителя.
Производитель «Sormat» (Финляндия)
	KEM	«Kemiallinen ankkuri» – ампулы с полиэфирной смолой и отвердителем, объемом М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170), М30 (30×280).
KEMLA	«Kemiallinen lyontiampulli» – ампулы с полиэстерной смолой и отвердителем, объемом М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170).
ITH	«Injektointitekniika». Картридж с инжекционной массой на основе полиэфирной смолы, объемом в 380 и 150 мл
Производитель «TOX» (Германия)
	TVA	«Verbund-Anker». Ампулы со смолой и отвердителем объемом М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170), М30 (30×280).
THP	«Hammerpatrone». Ампулы со смолой и отвердителем, объемом М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170).
TVM-K	«Verbundmortel». Картридж с инжекционной массой, объемом в 380 и 150 мл.

Что такое химический анкер?

Нередко строители сталкиваются с проблемой, как установить изделие в рыхлом основании. Некоторые слышали о новых материалах и хотят узнать химический анкер – что это такое? Этот материал, в отличие от обычных металлических болтов, предполагает применение специального клея. Такая смесь является дополнением к основной металлической части крепления (арматурному стержню, стальной гильзе, резьбовой гайке) и позволяет надежно прикрепить деталь к любому основанию.

В комплекте с жидким анкером нередко продают устройство для сверления, дозатор клеевой смеси, ерш для чистки просверленных отверстий. Внешне химический анкер похож на тубу с герметиком. Точный состав клея многие фирмы-изготовители не разглашают, однако известно, что в нем обязательно присутствуют синтетические и природные смолы, отвердитель, кварцевый песок, а связующим элементом является цемент.

Как работает химический анкер?

Чтобы смонтировать такой массивный предмет, как, например, ворота, ограждения лестницы, сантехническое оборудование, спутниковая антенна, необходим специальный крепеж, называемый химический или жидкий анкер. Установка происходит в таком порядке: в высверленное отверстие подается клей и вставляется металлический болт, в результате химической реакции, которая происходит между составляющими компонентами клеевого раствора, масса постепенно полимеризуется и застывает.

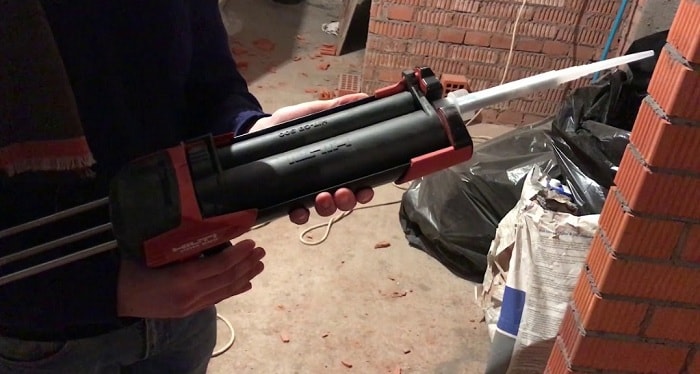

Виды пистолетов для химических анкеров

Применение картриджного химического анкера невозможно без использования специальных пистолетов-дозаторов. Если материал упакован в одну тубу, проблем не возникает: можно использовать обычный монтажный пистолет. Если же заполнитель и отвердитель находятся в разных тубах, не обойтись без пистолета-дозатора особой конструкции, обеспечивающего одновременную подачу ингредиентов в носик-смеситель.

Для того чтобы эффективно использовать двойной картриджный пистолет-дозатор потребуются определенные практические навыки. Прежде всего, необходимо уметь с высокой степенью точности определять необходимый объем анкерной смеси. Оно зависит от нескольких факторов:

• диаметра закрепляемого стержня;
• глубины отверстия;
• наличия сетчатой втулки;

Кроме того, необходимо учитывать возможные потери клеящей смеси в процессе монтажа.

Стоимость пистолета-дозатора для химических анкеров может колебаться от 1300 до 7000 руб. Самые дорогие и универсальные модели от Hilti могут быть использованы при любой температуре окружающей среды. Модели отличаются широким выбором дозаторов, кроме того, в комплект могут входить монтажные стержни.

Пистолеты Fisher являются бюджетной модификацией инструмента, и применяются, как правило при проведении ремонтных работ в небольших масштабах.

Широкую популярность среди ампульных автоматических пистолетов-дозаторов завоевали модели компании BIT United Ltd. Главным преимуществом этого инструмента является доступная стоимость, которая, в зависимости от комплектации, может колебаться от 700 до 1000 руб.

Устройство и выбор типоразмера пистолета

Установочные автоматические пистолеты (наиболее популярна продукция торговых марок Hilti, G&B и Fisher) подразделяются на два вида ампульные и картриджные.

Первые работают с одноразовой ампулой, где по отдельности содержатся два компонента отверждающего состава (перед непосредственным применением их необходимо смешать прямо в полости). После этого туда немедленно вводят шпильку и дожидаются окончательной фиксации состава. Пистолеты такого типа малопроизводительны, и используются при незначительном количестве используемых химических анкеров, располагающихся к тому же рядом друг с другом.

Пистолеты для химических анкеров со сменными картриджами применяют при массовых работах. Конструкция предусматривает установку сменного картриджа различной ёмкости (от 350 до 420 мл). Смешивание компонентов происходит непосредственно в подающем носике, когда нажатием на курок картридж вскрывается.

Работа с картриджным типом пистолета требует определённых навыков, поскольку нужно точно знать объём дозируемого вещества. Он зависит от диаметра используемой шпильки, глубины отверстия и их количества. Ориентировочно можно принимать, что объём адгезионного состава на одно отверстие диаметром 10…12 мм составляет (в зависимости от глубины заполнения и возможных потерь вещества) от 9 до 12 мм3. Нормы применимы в том случае, если глубина отверстия составляет от 80 до 120 мм, а потери не превышают 15% от объёма картриджа.

Вскрытый картридж необходимо использовать как можно быстрее, поскольку состав длительному хранению не подлежит. Для улучшения равномерности распределения состава предусматривается сетчатая гильза.

Цена пистолетов для химических анкеров колеблется в пределах от 1200 до 6500 руб. за комплект. Более дорогие и универсальные модели от Hilti можно использовать при любом внешнем температурном режиме. Изделия отличаются широким ассортиментом дозаторов, в комплект могут входить также монтажные шпильки

Пистолеты Fisher представляют собой бюджетный вариант инструмента, и используются в основном при ремонтных работах. Из ампульных автоматических пистолетов наиболее популярны изделия бренда BIT United Ltd, цена на которые составляет (в зависимости от комплектации) 650 … 900 руб.

Вертлюг. Виды и применение

Кабельный чулок для протяжки кабеля

Преимущества и недостатки

Как и любые другие элементы строительных конструкций, химические анкеры имеют свои достоинства и недостатки. Чтобы избежать неприятных моментов в процессе монтажных работ и эксплуатации, необходимо учитывать как положительные, так и отрицательные особенности данного вида крепления.

К неоспоримым достоинствам химических анкеров следует причислить:

• полную герметизацию шпура после установки стержня;
• Отсутствие растягивающих напряжений в бетонном основании.
• Универсальность и широкую область применения;
• простота монтажа. Для установки химического анкера не потребуются опыт и специальные навыки;
• высокие прочностные характеристики анкерного крепления после его полной полимеризации. По этому показателю химические анкеры существенно превосходят металлические анкера и дюбели с пластиковой гильзой;
• способность выдерживать значительные механические нагрузки и растягивающее усилия. Другими словами, крепежный элемент отличаются высокой несущей способностью;
• химические анкера не восприимчивы к внешним атмосферным воздействиям, к коррозии процессам, воздействию агрессивных химических соединений;
• специальные химические анкерные составы можно использовать в условиях высокой влажности и на переувлажненных поверхностях, кроме того, вполне допустим монтаж подводных конструкций;
• период эксплуатации такого крепления сопоставим с долговечностью самого основания и обычно составляет не менее 50 лет;
• существуют клеящие составы, в состав которых не входят никакие токсичные соединения. Такие крепления целесообразно использовать при внутренних работах. При покупке химических анкеров необходимо убедиться в экологической безопасности смеси;
• Коэффициенты теплового расширения крепежа и материалов основания примерно равны. Это исключает возникновение дополнительных внутренних напряжений при резком перепаде температур.

Наряду с приведенными выше достоинствами, приступая к использованию, следует иметь ввиду следующие их недостатки:

В отличие от металлических анкерных креплений и дюбелей, химические анкеры требуют довольно длительного времени до достижения полной готовности установленного анкера к восприятию нагрузки. Время полной полимеризации крепления зависит от температуры окружающей среды:

– при температуре +200С время полной полимеризации будет составлять от 25 до 40 мин; составит 25÷40 минут;

– при 50С этот промежуток составит 6 до 7 часов;

– при дальнейшем снижении температуры процесс полимеризации может и вовсе прекратиться.

• Ограниченный срок хранения закрытой упаковки. В запакованном виде состав можно хранить не более 1 года;
• После открытия упаковки, срок ее хранения существенно сокращается. Исходя из этого, необходимо планировать монтажные работы таким образом, чтобы упаковка была полностью израсходована за один раз. Другими словами, нецелесообразно распечатывать упаковку для одного-двух креплений. В этом случае на помощь могут прийти ампульные анкеры;
• Высокая цена, резко снижающая спрос на этот вид креплений.

Химический анкер своими руками

При ремонте кладовой или, например, сарая нецелесообразно применять дорогостоящие химические анкера, поэтому их заменяют материалами, изготовленными самостоятельно. Давайте рассмотрим, как сделать химический анкер своими руками. Поскольку точный рецепт жидкого клея производители не разглашают, то можно приготовить его из более дешевых компонентов, смешав их в следующей последовательности:

1. Эпоксидная смола (безусадочная). Материал создает надежное крепление и обладает неплохой адгезией с кирпичом, бетоном и другим подобным материалам.
2. Пластификатор. Его расход 5-10% от общей массы.
3. Растворитель.
4. Наполнители. Это может быть гипс, песок или цемент.
5. Отвердитель. Он обеспечит полимеризацию смолы. Выдерживаем пропорцию 1/10.

Что такое химический анкер?

Химический анкер – это инновационная крепежная система, обеспечивающая надежную фиксацию различных элементов строительных конструкций в рыхлых, пустотелых и пористых материалах. К таким материалам можно отнести:

• ракушечник;
• известняк;
• различные виды ячеистых бетонов;
• пустотелый кирпич.

Сами по себе перечисленные выше материалы не обладают достаточной прочностью для крепления нагруженных элементов конструкции, однако использование химических анкеров позволяет решить эту проблему.

В зависимости от того, в каком материале необходимо закрепить тот или иной элемент конструкции, химический состав смеси может существенно различаться. Точные пропорции состава, как правило, не разглашаются производителями, однако с большой долей вероятности можно утверждать, что в состав большинства химических анкеров входят:

• полиуретановые, акриловые или полиэфирные смолы;
• мелкодисперсный кварцевый песок;
• цемент;
• отвердитель.

Стандартная упаковка химического анкера напоминает шприц с жидкими гвоздями или силиконовым герметиком, однако содержимое емкости представляет собой эффективную систему крепежа, обеспечивающую надежную фиксацию металлических стержней в любом строительном материале.

Разновидности жидкого анкера

Как уже упоминалось в предыдущих разделах, химические анкеры, как правило, представляют собой двухкомпонентные составы, состоящие из синтетических смол и отвердителя. Ингредиенты перемешиваются непосредственно перед использованием анкера. Существует три вида упаковки химических анкеров:

• ампульные. Представляют собой капсулу с двумя отсеками в одном из которых находится клеящая смесь, в другом – отвердитель;
• однокартриджные. Внутри картриджа имеется специальная перегородка, разделяющая клеящее вещество и отвердитель;
• двухкартриджные. В комплект входит два картриджа, один из которых содержит клеящее вещество, другой – отвердитель.

Составы, выпускаемые в картриджах, работают по одному принципу, однако, для их использования потребуются различные пистолеты-дозаторы, предназначенные для дозированной полдачи смеси в заранее подготовленное отверстие (шпур).

Ампульные анкеры

Основной особенностью таких креплений является то, диаметр ампулы строго соответствует конкретному диаметру подготовленного отверстия (шпура). Одна ампула предназначается для фиксации одного стержня (шпильки, шурупа и т.д.). Использовать ампульные анкера целесообразно в тех случаях, когда можно гарантировать высокую точность и чистоту отверстия.

Капсульные анкера удобны в применении, поскольку нет никакой необходимости контролировать степень заполнения шпура. Несущественные отличия в диаметрах шпура и капсулы полностью компенсируются расширением клеевого состава при его затвердевании.

Как уже говорилось выше, ампула имеет две капсулы: с клеевой смесью и с отвердителем. Соединение этих компонентов происходит при вкручивании резьбового металлического стержня, например, шпильки или шурупа. Следует отметить, что смешивание отвердителя и заполнителя происходит более равномерно, чем при использовании составов, упакованных в один или два картриджа.

К недостаткам капсульных химических анкеров можно отнести невозможность их использования в вертикальном положении. Это связано с тем, что заполнитель вытечет из шпура значительно быстрее, чем произойдет схватывание.

Картриджные анкеры

Как уже говорилось выше, этот тип анкеров может помещаться в одной тубе, разделенной перегородкой, и в двух отдельных картриджах.

При использовании одного картриджа, заполнитель и отвердитель одновременно поступают в полость носика-смесителя, где перемешиваются с помощью специальной спиральной вставки. Для работы с такими анкерами можно использовать обычный строительный пистолет-дозатор.

Система из двух картриджей работает несколько иначе. Смешивание компонентов также происходит в общем носике, однако попадают они туда по отдельности. Для работы с такой упаковкой потребуется специальный пистолет-дозатор, обеспечивающий одновременную подачу в носик-смеситель заполнителя и отвердителя.

Разновидности картриджных анкеров

Все картриджные анкера можно разделить на два типа:

• универсальные;
• для крепления металлических стержней в бетонных основаниях.

Универсальные химические анкеры

Популярность этого вида анкерных креплений обусловлена, прежде всего, простотой использования. В процессе выполнения монтажных работ не нужно точно рассчитывать объем материала, необходимый для одного крепления.

Анкеры, предназначенные для крепления металлических стержней в бетонные основания

Химические анкеры, основным назначением которых является вклеивание резьбовых или арматурных стержней в бетонное основание, чаще всего, отличаются густой консистенцией. В их состав, помимо основных компонентов, входят ингибиторы коррозии и раскислители, что существенно увеличивает надежность и длительность эксплуатации крепления.

Некоторые виды химических анкеров, предназначенных для бетона, используются только в сочетании со специальными химическими средствами, предназначенными для обработки стержней и просверленных шпуров. Кроме того, могут потребоваться специальные приспособления для вдавливания стержней в шпуры.

Существенным недостатком картриджных анкеров является сложность контроля заполнения отверстий клеящим составом. При недостаточном количестве рабочей смеси, она начинает вытекать из отверстия, если основание пористое или пустотного типа не дождавшись схватывания.

Значительно уменьшить расход заполнителя и добиться его равномерного распределения по всем сторонам шпура можно, используя специальные сетчатые втулки. Эти элементы могут иметь разные размеры, и подбираются специально для конкретного крепления.

Как пользоваться химическим анкером

Для использования химического анкера не потребуется специальных знаний или практических навыков. Процедура довольно проста и понятна.

Если используется ампульный анкер, то следует поместить ампулу в шпур и расколоть ее металлическим стержнем. В результате этого компоненты смешиваются и застывают.

При использовании вещества в картриджах в очищенный шпур выдавливается необходимое количество клеящей смеси, после чего устанавливается металлический стержень. По прошествии указанного в технических характеристиках времени смесь полностью застывает, обеспечивая тем самым надежную фиксацию стержня.

Принцип действия химического анкера

Принцип действия рассматриваемой крепежной системы состоит в том, что рабочая смесь, глубоко проникая в поры и полости материала, затвердевает и обеспечивает фиксацию металлических стержней даже в ячеистых бетонах и пустотелой кирпичной кладке.

Установка химических анкеров не отличается особой сложностью. Клеящая смесь вводится в заранее подготовленное отверстие, после чего туда же устанавливается резьбовая шпилька или обычная рифленая арматура. Наполнитель плотно обволакивает стержень и застывает, тем самым обеспечивая его надежную фиксацию. В зависимости от типа химического анкера, для заполнения отверстия клеящим составом могут использоваться специальный пистолет-дозатор или особая капсула.

Химические анкерные крепления по способности выдерживать выдергивающие нагрузки существенно превосходят обычные анкерные системы и дюбеля. Несущая способность химических соединений позволяет использовать этот метод крепления при монтаже балконов, навесов и даже мостов, причем, как в надводном, так и в подводном положении.

Особенно целесообразно использование химических анкеров в тех случаях, когда ни дюбеля, ни обычные металлические анкера не в состоянии гарантировать надежность крепления элементов конструкции к основанию. Обычно такая ситуация возникает, если основой служит пористый или пустотелый материал, например, ракушечник, известняк, газо- или пенобетон, шлакоблок и т.д.

При использовании элемента крепежа необходимо помнить, что схватывание и полное застывание наполнителя зависит от его состава и может колебаться от 5 до 24 часов.
