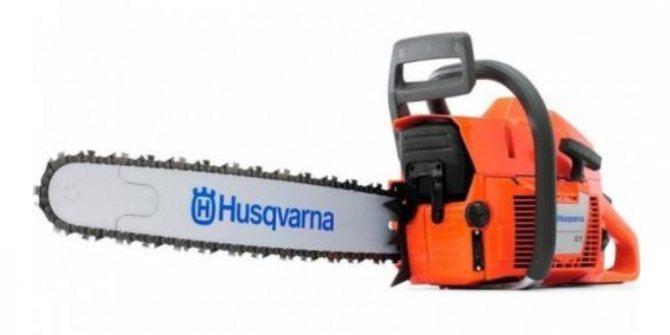

Профессиональная пила husqvarna(хскварна) 545 обзор

Эксплуатационная инструкция

Наличие инструкции в комплекте к бензоинструменту необходимо. Руководство отвечает на все вопросы пользователя пилы, позволяя ему самостоятельно собрать (разобрать), инструмент, произвести ремонт, регулировку карбюратора, научиться работать с инструментом.

Инструкция состоит из следующих разделов:

Подготовительные этапы

Длительная эксплуатация профессиональной бензопилы Husqvarna 365 xp достигается следующими действиями:

  1. Правильно собрать бензоинструмент.
  2. Правильно выполнить монтаж шины, надеть и натянуть цепь.
  3. Бензопила заправляется горючей смесью (на 1 л бензина марки АИ 90-93 берется 100 мл масла Husqvarna для двухтактных моторов, соотношение 50/1).
  4. В бак для масла заливается оригинальное масло для смазки цепи, если его нет в продаже, можно использовать вместо оригинального трансмиссионное марки ER 90.
  5. Бензопила запускается.
  6. Проверяются холостой ход, срабатывание тормоза и подача смазки на цепь.

Обкатка

Время обкатки — 10 часов. Бензопила Хускварна в этот период используется с минимальными нагрузками, это необходимо для притирания движущих частей мотора, в том числе поршня.

Обслуживание

Основные обслуживающие этапы сводятся к следующему:

  • следить за наполненностью баков для топлива и смазки;
  • проверять состояние пильной шины;
  • своевременно затачивать цепь;
  • чистка фильтра;
  • обслуживание свечи зажигания;
  • замена изношенной звездочки;
  • очистка бензоинструмента после каждой эксплуатации;
  • чистка масляных канальцев;
  • настройка карбюратора;
  • отладка тормозной системы.

Сильные стороны кусторезов «Husqvarna» – залог успеха у профессионалов

Угодить садоводу-любителю может практически любая техника, а вот профессиональному технику – это уже проблема, которая сходит на нет, когда за дело берутся кусторезы «Хускварна». Их основными преимуществами являются:

  • система Smart Start для легкого и незамедлительного старта;
  • мобильность и транспортабельность прибора;
  • производство рабочих механизмов из одновременно прочных и нетяжелых материалов;
  • бензиновый двигатель, экономно расходующий топливо;
  • эргономичная рукоятка для комфорта оператора;
  • виброзащитный барьер для безопасного человеческого труда;
  • внедрение передовых технологий, уменьшающих выбросы отработанных газов в атмосферу.

Зачем нужна инструкция по эксплуатации инструмента

Даже если вы работали на «Дружбе» или другой пиле, новый инструмент, упакованный в коробку, является загадкой. И только техническая документация позволит не наделать ошибок на стадии сборки и запуска. Прежде всего, следует изучить инструкцию по эксплуатации бензопилы Хускварна, разработанной для каждой модели.

Предписания безопасной работы, обеспечивающей подготовку инструмента, оператора и рабочего места. Немало места отведено безопасной работе с пильным узлом. Подробно с демонстрационными изображениями описана сборка пильного устройства, его натяжение. Как правильно заправить систему топливоподачи. Последовательность запуска и глушение инструмента. Подробно описаны правила безопасной работы и как настроить инструмент, чтобы работа была комфортной, отдача минимальной. Техническое обслуживание и ремонт основных узлов разработан пошагово. Здесь же предлагается график ТО для пилы. В технических характеристиках оборудования собраны параметры узлов, что потребуется при ремонте и замене

Особо нужно обратить внимание, цепь для бензопилы Husqvarna приобретать следует по характеристике, обозначенной в Инструкции. Для любительского использования годятся только низкопрофильные пильные полотна

В ряду бензопил марки Хускварна рассмотрим наиболее востребованные в подсобном хозяйстве.

Как отрегулировать карбюратор на бензопиле Хускварна – советы экспертов

Пожалуй, это один из самых распространенных вопросов, возникающих не только у новичков, но и у опытных владельцев. В случае появления этой проблемы мотор пилы глохнет при нажатии на газ. Отрегулировать узел достаточно просто, однако перед тем, как настроить бензопилу Husqvarna, следует подробно изучить инструкцию по эксплуатации инструмента.

В устройство карбюратора бензопилы Хускварна входят три винта с маркировкой L, H и T. При помощи первых двух винтов владелец может настроить пропорцию смазочно-горючей смеси, а также воздуха, подаваемого через дроссель. Если прокрутить винты по часовой стрелке, то смесь станет «беднее», то есть обороты мотора будут падать. Если провернуть винты в противоположную сторону, то обороты будут расти.

Чтобы выполнить регулировку карбюратора, нужно действовать по такому алгоритму:

  1. Сначала заведите пилу, после чего проворачивайте винт T против часовой стрелки до момента, пока цепь не будет полностью остановлена;
  2. Далее проворачивается винт L, пока пила Husqvarna не дойдет до самых высоких оборотов;
  3. Сразу же после этого поверните этот же винт в противоположную сторону на четверть оборота;
  4. Если при этом цепь начала вращаться, то проверните винт T против часовой стрелки до момента остановки цепи;
  5. Далее проверните винт H против часовой стрелки на четверть оборота.

При условии, что вы все сделали строго по инструкции, карбюратор вашей пилы Husqvarna будет настроен правильно.

Модельный ряд

Компания Хускварна предлагает потребителям широкий модельный ряд устройств. В продаже можно найти профессиональные инструменты, предназначенные для специалистов, работающих в сфере заготовки леса. Также можно приобрести устройства, которые используются в частном хозяйстве. Покупатели выберут технику исходя из своих потребностей.

Профессиональные бензопилы востребованы в деревообрабатывающей отрасли и лесопромышленном хозяйстве. Шведский бренд выпускает пилы с бензомоторным приводом, по своим характеристикам все модели не уступают продукции европейских и мировых лидеров.

Выбирая подходящую модель, следует обращать внимание на устройство бензопилы Хускварна. От продукции других производителей ее отличает простая конструкция. Это позволяет производить ремонт своими силами, без обращения в техцентр

Это позволяет производить ремонт своими силами, без обращения в техцентр.

Если пила собрана, она состоит из корпуса, рукоятки и шины. Агрегат оборудован кнопкой управления, рычагом тормоза. Есть глушитель и переключатели.

На корпусе имеются крышки, они выполняют защитную функцию. Благодаря им при работе не повреждаются детали пилы и ее механизмы. Инструмент удобно держать в руках, рукоятки есть с передней и с задней стороны. Она имеется и на шнуре стартера.

Шина оборудована пильной цепью, длина этого элемента конструкции отличается у каждой модели. Правая рука оператора защищена щитком. Инструмент имеет 2 резервуара. Один из них необходим для заливки топлива, а другой предназначен для масла.

Производитель поместил мотор под корпусом, здесь же находится карбюратор и стартер. Система зажигания надежная, поэтому пила заводится даже в сильный мороз.

Регулировка карбюратора бензопилы Хускварна 236 своими руками

Настройка карбюратора садового инструмента предназначена, в первую очередь, для стабилизации работы двигателя.

О необходимости выполнения этой процедуры оператору бензопилы подскажут следующие признаки:

  • повышенное выделение дыма при работающем двигателе;
  • слишком высокие обороты во время работы ДВС на холостом ходу;
  • заниженные максимальные обороты и отсутствие требуемой тяги;
  • плохой запуск холодного и горячего мотора.

Кроме того, в некоторых случаях своевременная настройка карбюратора будет необходимой после проведения капитального ремонта бензопилы.

Чтобы отрегулировать карбюратор бензопилы Хускварна 236, ее владельцу нужно действовать в таком порядке:

Сначала на пиле с холодным мотором нужно установить заводские настройки топливного узла. Чтобы узнать, в какое положение переводить винты, нужно изучить указания в инструкции по эксплуатации; Затем нужно завести ДВС и дать ему поработать до полного прогрева; Далее нужно начать вращение винта «L» по часовой стрелке до того момента, пока не будет найдена максимально стабильная работа мотора на высоких оборотах

Сразу после этого винт потребуется вывернуть на 1/4 оборота против часовой стрелки; После этого нужно обратить внимание на цепь. Если она вращается на шине, значит, оператор пилы должен отрегулировать положение винта «T». Для этого его нужно поочередно поворачивать в разные стороны до той поры, пока цепь не остановится; В конце останется настроить работу мотора на максимальных оборотах

Для этого нужно подключить к мотору тахометр и начать вращение винта «H». Как только обороты на приборе совпадут с указаниями в инструкции по эксплуатации пилы, вращение винта потребуется остановить

Для этого его нужно поочередно поворачивать в разные стороны до той поры, пока цепь не остановится; В конце останется настроить работу мотора на максимальных оборотах. Для этого нужно подключить к мотору тахометр и начать вращение винта «H». Как только обороты на приборе совпадут с указаниями в инструкции по эксплуатации пилы, вращение винта потребуется остановить.

https://youtube.com/watch?v=VOWwCeozRTY

После этого потребуется проверить работу пилы Husqvarna. Если мотора модели будет быстро набирать обороты при нажатии на курок газа, и также быстро терять их при отпускании курка, значит, настройка штатного карбюратора была выполнена правильно.

Китайские подделки

Husqvarna 142

Пила китайского производства получила 2,6 сильный бензиновый мотор, который позволяет монтировать шину длиной 38 см. Вес пилы без гарнитуры 4,6 кг. Имеются и система виброгашения, и тормоз, и маслонасос.

Бензопила Husqvarna 142

Husqvarna 236

Это самая популярная китайская пила, ее вес довольно большой (7,37 кг), мощность карбюраторного мотора 1,9 л. с. В связи с этим на пилу монтируются короткие 14-ти дюймовые шины.

Бензопила Husqvarna 236

Husqvarna 240

Обычная бензопила мощностью 2 л. с. и весом 4,7 кг. Есть цепной тормоз, антивибрационные накладки, масло на цепь подается автоматически маслонасосом.

Бензопила Husqvarna 240

Husqvarna 5200

Масса бензопилы 5,3 кг. Агрегат достаточно мощный (3,6 л. с.), оснащен системами виброгашения и торможения, смазка подается автоматически. Мощности хватает на то, чтобы установить направляющую длиной 52 см.

Бензопила Husqvarna 5200

Обзор популярных моделей бензопил Husqvarna

Сегодня на рынке представлено большое количество цепных пил шведского бренда. Каждая из них предназначена для выполнения конкретных задач в хозяйстве, строительстве или на валке леса. Разные конструктивные особенности и параметры бензопил Husqvarna позволяют покупателю выбрать тот садовый инструмент, который сможет выполнять поставленные на него задачи максимально быстро и эффективно.

Бензопила Хускварна 235 – описание модели

Этот садовый инструмент Husqvarna относиться к любительским моделям. Основные области его применения – срезание небольших веток, удаление сухих и гнилых сучьев, распиловка бревен, диаметр которых не превышает 40 см.

В основу устройства пилы входит надежный 1-цилиндровый ДВС, все запчасти которого предварительно изготовлены из металлического сплава, защищенного от коррозии и повышенного трения. Для более удобной ежедневной эксплуатации в комплектацию модели входит эффективная система мгновенного гашения вибрации.

Параметры этой бензопилы Husqvarna включают:

  • скорость вращения коленвала на холостых/максимальных оборотах – 3000/12000 об/мин;
  • длина устанавливаемой шины – 35–40 см;
  • шаг используемой цепи – 3/8 «.

Модель в этой любительской комплектации оснащена надежным инерционным тормозом, который приводится в действие по инерции при каждом попадании цепи на проволоку или торчащий гвоздь.

Бензопила Хускварна 440 – параметры инструмента

Фирменная комплектация бензопилы изначально состоит из двигателя с полностью хромированным цилиндром, объемом 40,9 см3. За смазку используемой пильной гарнитуры в устройстве садового инструмента отвечает высококачественный регулируемый масляный насос.

Параметры этой пилы Husqvarna включают;

  • скорость вращения коленвала на холостых/максимальных оборотах – 2900/12000 об/мин;
  • длина устанавливаемой шины – 35–40 см;
  • шаг используемой цепи – 0,325 «.

Бензопила Husqvarna 440 оснащена многослойным ударопрочным корпусом, выдерживающим сильные удары и падения с высоты до 1,5 м.

Бензопила Husqvarna 61 – особенности модели

Профессиональная бензопила в этой фирменной комплектации хорошо подходит для выполнения наиболее сложных работ на участке и единичной валки леса. В штатное оснащение пилы входит долговечный 2-тактный гильзованный бензомотор с кованым поршнем и хромированным цилиндром, объемом 61,5 см3.

Технические характеристики этой популярной бензопилы Husqvarna включают:

  • скорость вращения коленвала на холостых/максимальных оборотах – 2500/12000 об/мин;
  • длина устанавливаемой шины – 40–45 см;
  • шаг используемой цепи – 3/8 «.

Модель комплектуется надежным ручным стартером, оборудованным пружиной с пониженным уровнем сопротивления.

Бензопила Husqvarna 372 XP – возможности инструмента

Эта мощная бензопила в профессиональном заводском оснащении подходит для работ по интенсивной валке леса, а также для выполнения задач в строительстве. В основу инструмента вложен надежный 1-цилиндровый гильзованный бензиновый двигатель с предустановленным кованым поршнем и полностью хромированным цилиндром, объем которого составляет 70,7 см3.

Параметры этой модели включают:

  • скорость вращения коленвала на холостых/максимальных оборотах – 2700/13500 об/мин;
  • длина устанавливаемой шины – 40–50 см;
  • шаг используемой цепи – 3/8 «.

Внутренние детали бензопилы помещены в прочный пластиковый корпус. Он состоит из отдельных накладок, сняв которые, оператор получает возможность произвести ремонт неисправных деталей инструмента.

Муки выбора

Бензопилы когда-то были эксклюзивным инструментом фермеров и лесорубов. Сегодня домовладельцы всё чаще используют их для заготовки дров, обрезки деревьев и строительства заборов. Рост популярности пил привел к росту количества моделей. В результате покупка новой бензопилы может показаться несколько сложной.

При выборе учитывайте следующие факторы:

  • Размер является основным фактором, который следует учитывать при выборе бензопилы. Вообще говоря, крупные бензопилы являются более мощными, поэтому они требуются для тяжелых задач резки. Мощность бензопилы измеряется рабочим объёмом (куб. см) и мощностью двигателя (kW).
  • Личный опыт. Если вы новичок в работе с бензопилой, выберите меньшую пилу, с которой легко работать и маневрировать. Тяжелая бензопила быстро утомит плечи и руки снижая производительность и подвергая риску получения травмы.
  • Размер и тип древесины для резки. Если вы валите деревья или занимаетесь распиловкой ствола по длине, выберите крупную бензопилу с большей мощностью. Использование мелкой модели приведет к ненужным физическим нагрузкам и может просто убить инструмент.
  • Длина направляющей шины Соответствующая длина пильной шины определяется максимальной толщиной ствола, который необходимо перепилить и, в некоторой степени, уровнем вашей квалификации. Если вы часто работаете бензопилой, желательно иметь шины двух разных размеров, что позволит подбирать длину в зависимости от размера дерева. Пила с более короткой шиной весит меньше и ей легче маневрировать при удалении веток дерева. Более длинная шина нужна для валки и распиловки больших деревьев.
  • Подходящий тип бензопилы:
    • Husqvarna предлагает несколько видов цепных пил, каждый из которых разработан с учетом конкретного потребителя:
    • Бензопилы любителя / не профессионала компактны, просты в использовании и больше подходят для работ в закрытых помещениях.
    • Фермерские / полупрофессиональные бензопилы созданы для производительности и долговечности. Предпочитаемые владельцами усадеб и ферм, эти пилы предназначены для периодического использования при зачистке мелколесья и резке дров.
    • Лесопильные / профессиональные бензопилы обеспечивают максимальную производительность и оптимальную эргономику для лесников и лесорубов. Эти модели предназначены для использования на постоянной основе. Некоторые модели доступны со специальными функциями, такими как ручки с подогревом или AutoTune.
    • Цепные пилы для ухода за деревьями предназначены для ландшафтных дизайнеров и специалистов по уходу за деревьями.

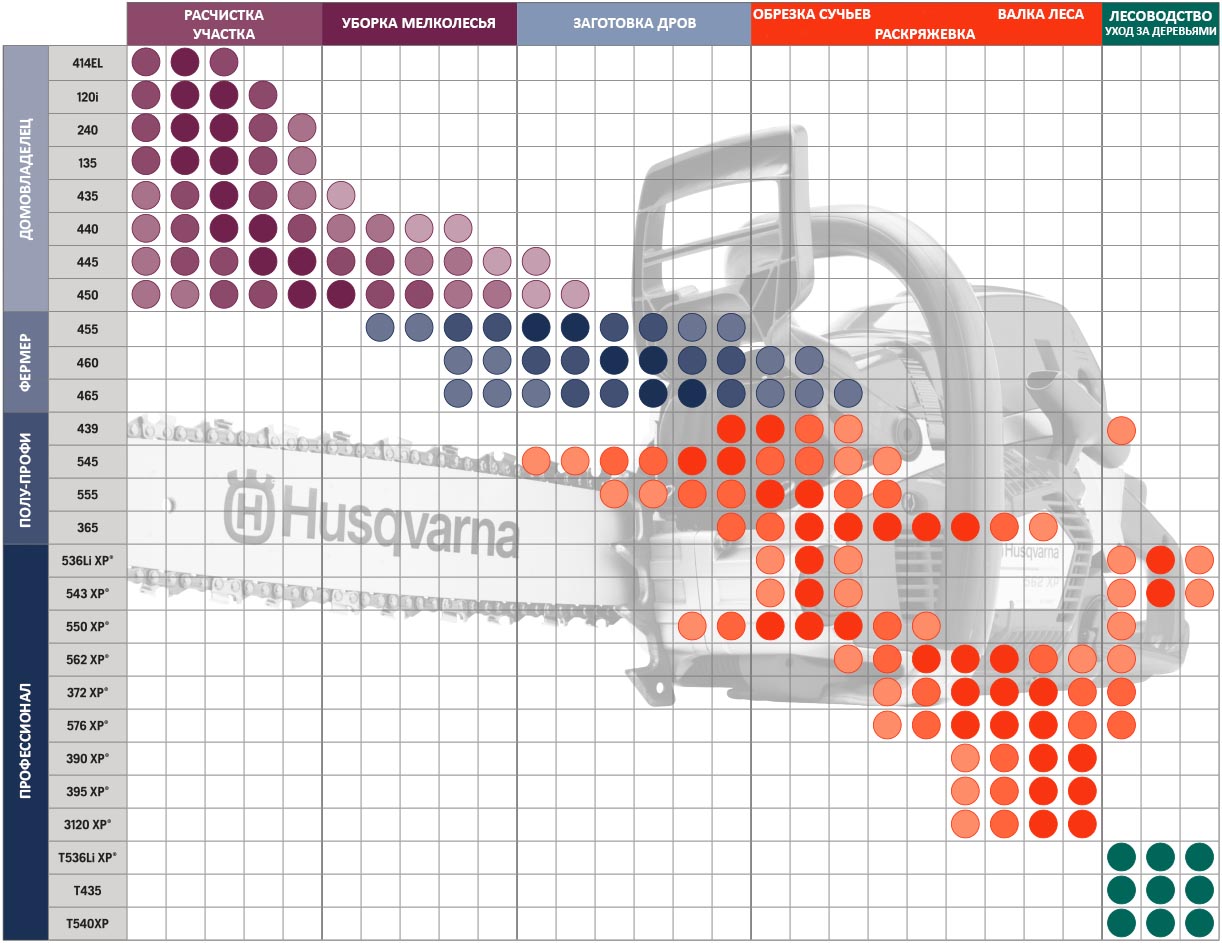

Husqvarna предлагает множество моделей, но как же разобраться какая пила нужна именно вам? К счастью Хускварна подготовила сводную таблицу популярных 27 бензопил благодаря которой мы можем облегчить выбор.

Различные предназначения бензопилы перечислены в шапке таблицы. Целевая аудитория и модели бензопил Husqvarna указаны слева. Используя точки найдите оптимальный тип и модель бензопилы для ваших нужд. Ниже мы приведем краткое описание каждой модели и укажем их технические характеристики.

Китайские подделки

Husqvarna 142

Пила китайского производства получила 2,6 сильный бензиновый мотор, который позволяет монтировать шину длиной 38 см. Вес пилы без гарнитуры 4,6 кг. Имеются и система виброгашения, и тормоз, и маслонасос.

Бензопила Husqvarna 142

Husqvarna 236

Это самая популярная китайская пила, ее вес довольно большой (7,37 кг), мощность карбюраторного мотора 1,9 л. с. В связи с этим на пилу монтируются короткие 14-ти дюймовые шины.

Бензопила Husqvarna 236

Husqvarna 240

Обычная бензопила мощностью 2 л. с. и весом 4,7 кг. Есть цепной тормоз, антивибрационные накладки, масло на цепь подается автоматически маслонасосом.

Бензопила Husqvarna 240

Husqvarna 5200

Масса бензопилы 5,3 кг. Агрегат достаточно мощный (3,6 л. с.), оснащен системами виброгашения и торможения, смазка подается автоматически. Мощности хватает на то, чтобы установить направляющую длиной 52 см.

Бензопила Husqvarna 5200

Регулировка карбюратора

Экономичность расхода топливной смеси и тяговые характеристики двигателя в полной мере определяет качество настройки топливного оборудования, в частности — регулировка карбюратора.

В инструкции содержится рекомендованная последовательность регулировочных операций, позволяющая вывести работу двигателя на оптимальный рабочий режим.

Технология регулировки предписывает предварительную чистку фильтра воздухозаборника и прогрев силового агрегата до рабочей температуры. Причиной нестабильной его работы, может стать попавший в карбюратор водный конденсат и засоренные жиклеры.

Приготовление топливной смеси для бензопилы – определяем ингредиенты и пропорции

Прежде, чем заправить бензопилу, нужно разобраться в том, какое масло подходит для бензопилы Хускварна. Как показывает практика, лучше всего покупать синтетической масло – оно продлевает срок эксплуатации мотора, однако стоит гораздо дороже минеральных масел. Тем не менее, не нужно забывать, что если вы уже длительное время используете минеральные масла, то менять их на синтетику нельзя, чтобы не повредить узлы топливной системы.

Не менее важный вопрос заключается в том, какой бензин заливать в бензопилу Хускварна. Производитель советует заливать горючее, октановое число которого не ниже 90. На практике лучше всего себя зарекомендовал бензин марки АИ-92, так как 95-ое топливо в нашей стране по-прежнему оставляет желать лучшего. Более того, длительное использование такого бензина повредит поршневую группу и может вызвать ряд других неисправностей.

Как завести бензопилу Хускварна – порядок действий

Запуск бензопилы Husqvarna с холодным штатным двигателем нужно производить в такой последовательности:

  1. Сначала оператор должен включить тормоз цепи. Для этого встроенный рычаг, изначально расположенный в средней части корпуса, нужно толкнуть вперед от себя;
  2. Далее нужно один раз нажать на кнопку декомпрессии, если это позволяет устройство бензопилы Хускварна;
  3. Затем нужно несколько раз быстро вытягивать трос штатного стартера на себя до момента, пока мотора пилы не заведется;
  4. В конце нужно выполнить прогазовку и отключить инерционный тормоз, потянув его рычаг на себя.

Этот порядок действий нужно использовать при каждом холодном пуске мотора используемого садового инструмента. Если бензопила Husqvarna теплая, то оператору достаточно просто включить встроенное зажигание и несколько раз быстро потянуть на себя трос стартера. При этом выполнять манипуляции с комбинированным рычагом не нужно.

Особенности

  • Картер из сплава магния и алюминия. Прочный картер двигателя выдерживает работу на высоких оборотах и создан с учетом активного профессионального использования бензопилы, обеспечивая длительный срок службы
  • Кованый коленчатый вал из трех частей обладает исключительной прочностью и долговечностью
  • LowVib (Антивибрационная система). Эффективные антивибрационные элементы (демпферы) поглощают вибрацию, защищая руки и кисти пользователя от негативного воздействия
  • Регулируемый масляный насос облегчает регулировку смазки цепи в соответствии с вашими потребностями
  • Установленный сбоку на корпусе натяжитель цепи. Боковое натяжение цепи делает ее регулирование быстрым и легким
  • Эргономичный захват. Расположенная под углом передняя рукоятка обеспечивает лучший захват и естественное рабочее положение кистей рук
  • Эффективный тормоз цепи приводится в действие силами инерции
  • Быстросъемная крышка воздушного фильтра экономит время при чистке или замене свечи зажигания
  • Air Injection (Система очистки воздуха). Центробежная система очистки воздуха для снижения износа и увеличения промежутков между чистками фильтра
  • Быстросъемное крепление воздушного фильтра. Существенно облегчает чистку и замену воздушного фильтра
  • Smart Start (Система легкого запуска). Двигатель и стартер обеспечивают быстрый и легкий запуск. Сопротивление шнура стартера снижено на 40%

Наша цель — обеспечить Вам самый быстрый доступ к руководству по эксплуатации устройства Husqvarna 365, 372XP . Пользуясь просмотром онлайн Вы можете быстро просмотреть содержание и перейти на страницу, на которой найдете решение своей проблемы с Husqvarna 365, 372XP .

Для Вашего удобства

Если просмотр руководства Husqvarna 365, 372XP непосредственно на этой странице для Вас неудобен, Вы можете воспользоваться двумя возможными решениями:

Руководство по эксплуатации Husqvarna 365, 372XP

Advertisement

Advertisement

Печатная версия

Многие предпочитают читать документы не на экране, а в печатной версии. Опция распечатки инструкции также предусмотрена и Вы можете воспользоваться ею нажав на ссылку, находящуюся выше — Печатать инструкцию . Вам не обязательно печатать всю инструкцию Husqvarna 365, 372XP а только некоторые страницы. Берегите бумагу.

Резюме

Ниже Вы найдете заявки которые находятся на очередных страницах инструкции для Husqvarna 365, 372XP . Если Вы хотите быстро просмотреть содержимое страниц, которые находятся на очередных страницах инструкции, Вы воспользоваться ими.

Sorry, manual briefs data are unavailable at this moment.

Скачавание инструкции

#Руководство по эксплуатацииКатегорияСкачать
1

Бензопила Husqvarna 365 XP не имеет никакого отношения к модельному ряду фирмы Husqvarna AB. Это очередная китайская подделка, вроде бензопилы Хускварна 5200. Эти две пилы похожи, как две капли воды. Разница только в названии на наклейке.

Название модели очень похоже на одну из оригинальных пил. Все отличие кроется в одной букве – XP

(китай),SP (оригинал).Настоящие бензопилы Husqvarna 365 выпускаются только в двух модификациях: 365 SP, 365 H . В крайнем случае, название может состоять только из цифр, без букв.

Совершая покупки через интернет – магазины нужно быть очень бдительным. Некоторые, недобросовестные продавцы, выкладывают технические характеристики и фотографии оригинальной бензопилы, а на самом деле продают всего лишь китайскую подделку. Чтобы не столкнуться с подобными продавцами, рекомендуем совершать покупки только в проверенных интернет – магазинах.

Базовая комплектация: пила, шина, цепь, инструкция, спецключ
