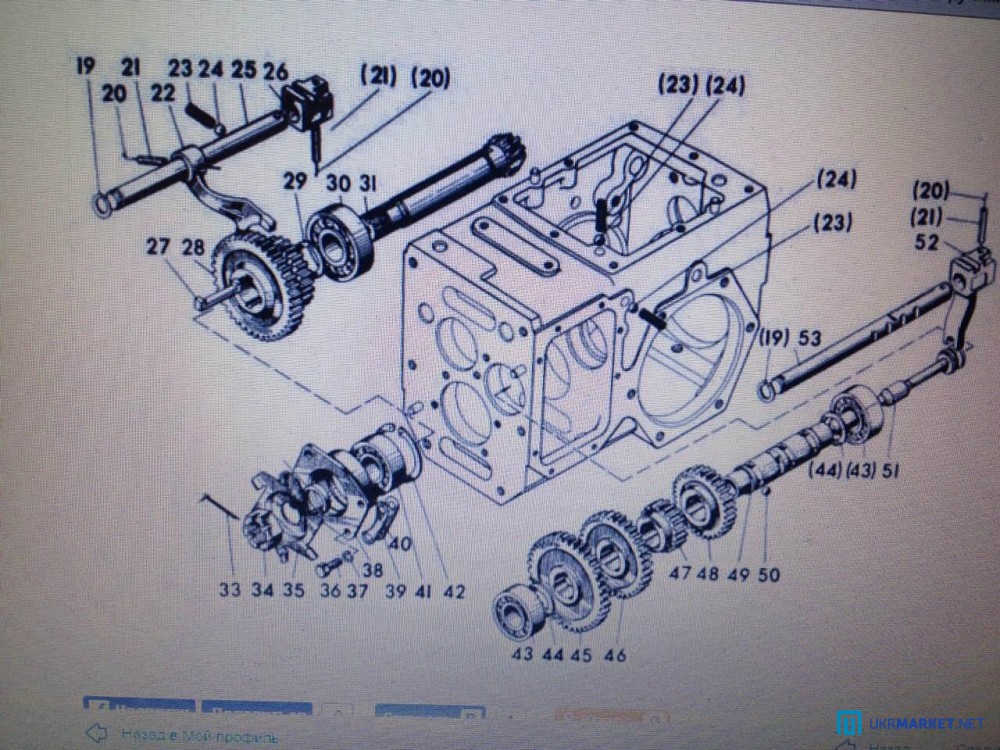

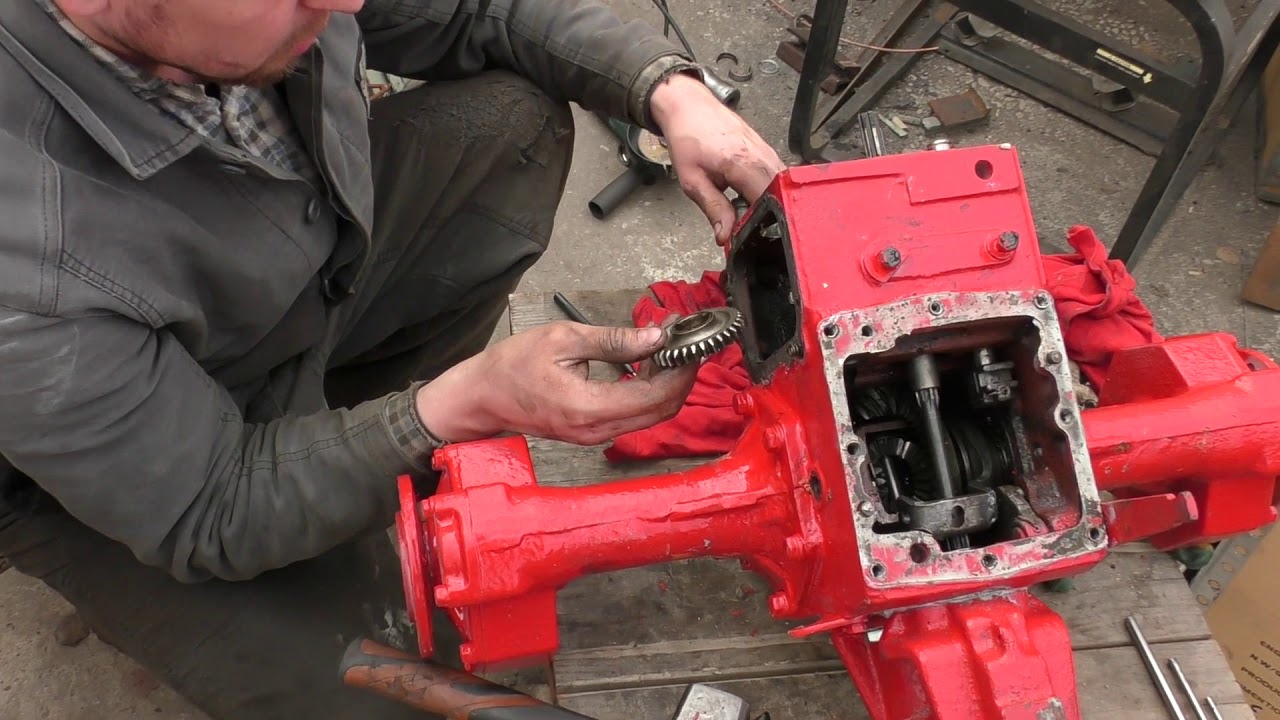

Разборка коробки мотоблока агро

Настройка узлов и механизмов

Как для мотоблока Агро определить, что дизельный двигатель не запускается именно за неисправности узлов и механизмов. Все очень просто, если после проведения следующего ряда операций движок при запуске дает сбой, значит проблема в механизмах:

• готовим топливо;
• подаем его в цилиндр;
• включаем зажигание;
• выпускаем все отработанные газы.

Для определения причины поломки в узлах, нужно в первую очередь провести детальную диагностику. Сделанная диагностика сможет выявить истинную причину неисправностей, а это может быть:

• может быть засорен тракт подачи топлива;
• сломан карбюратор;
• воздушный фильтр может не пускать воздух;
• забилось отверстие крышки бензобака.

Также важно обратить внимание на свечу, если она сухая, то это значит, что топливо не поступает в камеру сжигания. Что делаем в этом случае:

1. Полностью сливаем бензин.
2. Очищаем и промываем бак.
3. Чистим фильтр.
4. Продуваем шланг подачи топлива.
5. Продуваем в карбюраторе жиклеры.
6. Заправляем бак.
7. Открываем краник.
8. Занимаемся чисткой дыхательного канала.

Проблемы запуска двигателя

Неисправности мотора делятся на две категории:

• Движок вовсе не заводится.
• Движок работает, но с перебоями.

Если не заводится дизельный двигатель на мотоблоке Агро: причины и решение

1. Прежде чем заводить двигатель на мотоблоке, нужно провести тщательный осмотр всей техники. Есть ли все детали и крепежные элементы на месте, как они зафиксированы.
2. Одной из причин такой неполадки может быть застой после холодной зимы, что ведет к следующим проблемам: окисляются контакты;
3. масло и топливо обводняется;
4. засоряются в карбюраторе жиклеры;
5. изоляция проводов может быть нарушена.

Еще одной причиной может быть устаревшее масло, которое нужно сменить в срочном порядке.
Огромным нюансом есть правильное топливо для отдельной модели мотора. Если он 2-тактный, тогда нужно в соответственных пропорциях заливать такую смесь.

Параметры двигателя

Тяжелый мотоблок «Агро» оснащен 8-сильным бензиновым двигателем. Количество цилиндров — 1, тактность — 4. По техническим показателям аппарат вполне можно отнести к профессиональным устройствам. Его выносливость и мощность позволяют использовать машину на участках общей площадью до нескольких гектаров. Система охлаждения двигателя: обдув воздухом.

Модель двигателя — бензиновый УМЗ-341. Параметры и общая схема конструкции мотора во многом походят на японский двигатель «Хонда» марки GX240, то же количество лошадей, моторесурс, выносливость и способность работать долгие годы без поломок. Степень сжатия понижена, поэтому мотоблок легко может функционировать даже на недорогом бензине типа АИ-76, 80 или 92.

Цилиндр в двигателе расположен наклонным образом, угол наклона равен 25 градусов. Мотор определенным образом смазывается маслом, а именно: не происходит разбрызгивания масла. Специальный насос подает масло (под давлением, с помощью насоса) после фильтрации ко всем соприкасающимся частям двигателя. Объем двигателя равен 333 куб.см.

Технические характеристики

Габаритные размеры мотоблока «Агрос», при положении руля на одной оси с рулевой штангой, составляют: длина – 1800 мм; ширина – 850 мм; высота – 1100 мм. Массу мотоблок имеет следующую: конструкционную – 150 (+/-3) килограммов; эксплуатационную – 160 килограммов. Прочие габаритные параметры «Агроса» таковы:

• Колея – 600 мм. (со вставками «42T 001.17.00.001» она может изменяться до 700+50 мм).
• Радиус поворота при наименьшей колее 600+50 мм (по оси следа внешнего колеса) – 1,2 м.
• Дорожный вертикальный просвет составляет не менее 250 мм.
• Глубина преодолеваемого брода максимальная – 0,3 м.
• Остов – безрамный, состоит из корпуса трансмиссии.
• Размер шин: 6х12 дюймов. Давление воздуха в шинах: 0,08 — 0,12 МПа (0,8 — 1,2 кгс/см2).
• Тяговое усилие – 100 кГс; глубина обработки – 200 мм.

Двигатель мотоблока «Агрос»

Мотоблок «Агрос» укомплектован 4-х тактным одноцилиндровым карбюраторным бензиновым агрегатом модели «УМЗ-341» мощностью 5,9 кВт (8 л.с.) при 3600 об/мин., с принудительной воздушной системой охлаждения. По своей конструкции данный мотор собственной уфимской разработки близок к японскому двигателю «Honda GX240». Пониженная степень сжатия позволяет ему работать на бензине различного класса (от низкооктанового до высокооктанового).

Расположение цилиндра в двигателе – наклонное, под углом в 25 градусов к горизонту. Направление вращения выходного вала – левое (против часовой стрелки), по ГОСТ-22836. Особенность двигателя «УМЗ-341» – модернизированная система смазки. Масло не разбрызгивается, а после фильтрации в сменном фильтре автомобильного типа подаётся под давлением к трущимся элементам посредством масляного насоса.

Прочие характеристики двигателя «УМЗ-341»:

• Габаритные размеры – 490 х 440 х 375 мм;
• Рабочий объём – 333 см3 (0,333 л);
• Максимальный крутящий момент – 17,2 Нм;
• Степень сжатия – 7,4;
• Диаметр цилиндра – 79 мм; ход поршня – 68 мм.

Карбюратор «К-45Р» – поплавковый, с горизонтальным диффузором. Система зажигания – «МБ-23У», бесконтактное магнето. Запуск двигателя производится ручным стартером с само-убирающимся шнуром. Мощность встроенного электрогенератора для «УМЗ-341», при частоте вращения 3600 оборотов в минуту, составляет не менее 25-ти Ватт. Масса двигателя составляет 35 килограммов.

Ёмкость топливного бака у мотоблока «Агрос» составляет 6 литров в час. При этом размер номинального потребления топлива составляет 390 г/кВт в час (287 г/л.с. в час ). В среднем, данная техника расходует около 2-х литров горючего за один час работы. Масло требуется двух видов — моторное (1,2 л в картер двигателя) и трансмиссионное (2,5 л).

Изначально двигатель мотоблока «Агрос» предназначался для работы с низкооктановым бензином – А-76 и А-80. Но для перевода двигателя на бензин «АИ-92» производителем рекомендуется заменить свечу «А11-3» на свечу «А17В», и отрегулировать угол опережения зажигания, сместив его на два градуса, против часовой стрелки.

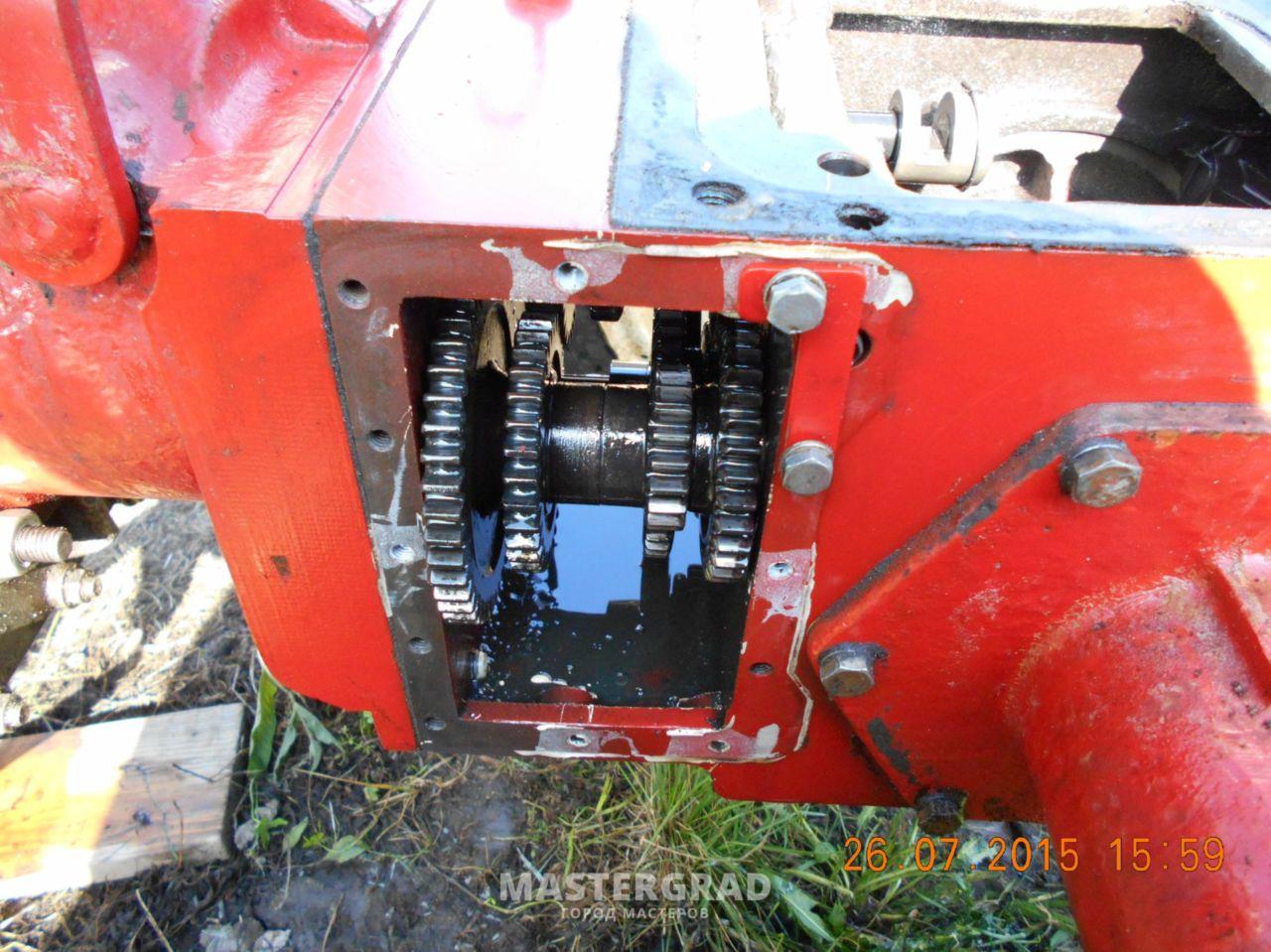

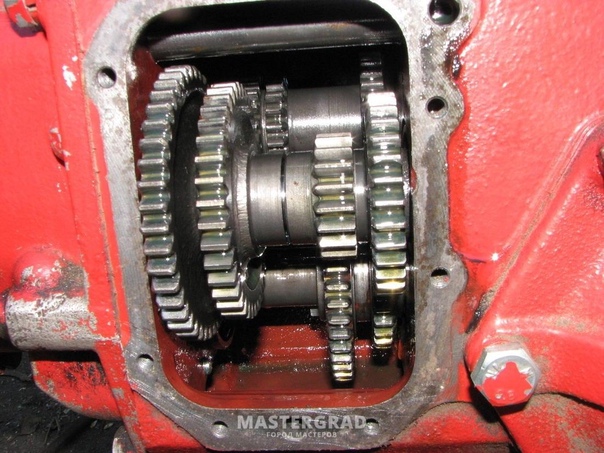

Трансмиссия

Мотоблок «Агрос» имеет крепкую и надёжную трансмиссию, включающую в себя шестерёнчатый редуктор, сухое конусное сцепление и, как уже было отмечено, – дифференциал с принудительной блокировкой, обеспечивающий улучшенную маневренность. Мотоблок снабжён имеет четырьмя передачами с реверсом. (Итого – четыре вперёд и две назад). При подключении заднего хода доступны только вторая и четвертая передачи, работающие при этом в «пониженном» варианте – когда их частота вращения уменьшается приблизительно в два раза.

Коробка переключения передач, главная передача и дифференциал размещены в рамках одного корпуса. Кроме этих элементов, в нём также смонтирован вал отбора мощности и весь механизм переключения передач. Задействование дифференциала обеспечивает вращение ведущих колес с разнообразными угловыми скоростями, и это играет благотворную роль при поворотах мотоблока, или в процессе движения «Агроса» по неровным поверхностям.

Технические особенности составных частей трансмиссии:

• Муфта сцепления – фрикционная, коническая «сухого» типа, постоянно замкнутая, с ручным управлением;
• Главная передача – пара конических зубчатых колёс с круговыми зубьями;
• Дифференциал – шестерёнчатый, конический, с двумя сателлитами с принудительной блокировкой;
• Конечные передачи – одноступенчатые, с цилиндрическими прямозубными шестернями.

Почему не заводится мотор

Причин, из-за которых может не заводиться данное устройство, достаточно много. В данном случае следует разобрать основные моменты, которые препятствуют запуску двигателя:

1. Нет искры на мотоблоке (на свечу зажигания не поступает соответствующее питание от катушки).
2. В моторе отсутствует необходимая компрессия для запуска и сгорания подаваемого топлива.
3. В цилиндре присутствуют зазоры, из-за которых свеча закидывается маслом и не позволяет топливу воспламениться.
4. Необходимое количество топливной смеси не поступает в мотор для его непосредственного запуска.
5. Более серьезные поломки двигателя, связанные с залипанием колец, поломкой шатунов или клапанов.

В настоящее время существует масса поломок двигателя, которые препятствуют его запуску, однако следует рассмотреть наиболее важные из них, которые владелец техники может устранить самостоятельно.

В этом видео вы узнаете, как починить мотоблок Агро:

Центробежное сцепление – устройство и преимущества

Такого рода элемент стоит выделить среди других конструкций благодаря его надежности и долговечности. Он применяется в КПП автоматического типа. Его конструкция состоит из следующих элементов:

• Маховика;
• Шкива;
• Ступицы со стопорным пазом и шпонкой;
• Фланца;
• Втулки;
• Кожуха;
• Подшипника;
• Стопорного кольца.

Одну из важнейших ролей играет устройство дифференциала, связанное с центробежной муфтой. Он помогает улучшить маневренность техники и обеспечить плавность движения в поворотах.

Вместе со сцеплением, дифференциал регулирует вращение колес мотоблока на разной скорости. Более того, механизмы, передающие мощность, вместе выполняют функции блокираторов колес. В некоторых моделях техники вместо дифференциала устанавливают специальное устройство, которое блокирует одно из колес мотоблока по команде водителя.

Более современные модели техники оснащаются фрикционным сцеплением. Оно монтируется между мотором и коробкой передач. В такой конструкции ведомые детали тесно связаны с первичным валом КПП, а ведущие – с коленчатым валом мотора. В большинстве случаев , и ведущие и ведомые элементы изготавливаются в форме плоских круглых дисков, или в виде конуса. Так же, как и центробежное, фрикционное сцепление приводится в работу путем манипуляций с отдельной ручкой.

Минитрактор из мотоблока «Агро»

Мотоблок «Агро» или «Агрос» весьма популярен среди фермеров. Причиной тому является его качественная сборка, выносливость, функциональность. Агро и Агрос — два названия для одной модели.

Данный мотоблок является разработкой завода в г. Уфа — Уфимского МПО. Производятся «Агросы» в Уфе с 1998 года, вскоре после старты выпуска модель получила название «Агро», но среди фермеров известна под обоими названиями.

Какую модель взять за основу?

Мощность «Агро» составляет 8 л.с. или 5,8 кВт, получил большую популярность по многим причинам, главная из которых — качество сборки, российское производство, а также высокое качество деталей, из которых изготовлен мотоблок и большая мощность.

Мотоблок оснащен карбюраторным двигателем УМЗ-341 (4 такта, 1 цилиндр, заправляется бензином). По характеристикам и параметрам работы двигатель похож на «Хонду» GX240.

Из-за большой мощности и хороших тяговых показателей, мотоблок «Агро» — популярная база для переделки в минитрактор. Поскольку у производителя в модельном ряду «Агро» лишь одна модель, ее и используют за основу при создании минитрактора. Вес мотоблока составляет 160 кг.

Фермеры, которые самостоятельно переделывали мотоблок в минитрактор, рекомендуют также использовать утяжелители средним весом до 40 кг.

Предлагаем вашему вниманию видео о мотоблоке «Агро», переделанном в самодельный минитрактор:

Что потребуется для создания минитрактора из мотоблока?

Чтобы сделать минитрактор своими руками, потребуется не только мотоблок «Агро», но и определенный набор дополнительных составляющих, а именно:

• сварочный аппарат;
• колеса (можно использовать колеса от «ВАЗ» 2106);
• сиденье оператора или кресло от авто;
• руль;
• стальные профили, листы стали;
• крепежные элементы (болты, гайки, уголки);
• болгарка с дисками «по металлу»;
• электродрель;
• молоток и другие инструменты;
• подшипники, втулки;
• металлические трубы необходимого диаметра;
• ступицы с тормозами.

Рисунок 1. Схема конструкции самодельного минитрактора из мотоблоках

Данная схема не является прямым руководством к действию и представляет собой примерный чертеж для создания самодельной конструкции.

Минитрактор из мотоблока Агро

Это интересно: Мотоблоки Агат: модели их характеристики, описание, видео

Какие проблемы чаще всего возникают в мотоблоке Агро?

Зачастую устройство страдает от следующих проблем.

• При наличии в мотоблоке электростартера, двигатель не заводится в связи с разрядкой аккумуляторной батареи, либо же при непригодности стартера или перегорания предохранителя. Проблема решается просто – зарядкой батареи, заменой стартера, а также возможен вариант установки нового предохранителя.
• Далее, если неисправна цепь редуктора (она лопнула), при которой происходит остановка вращения вала отбора мощности, не обязательно переделывать включение вала отбора. Будет достаточно заменить цепь, после чего механизм продолжит свою работу.
• Если возникла такая проблема как пробуксовывание сцепления, необходимо проверить натяженность троса, который идет от ручки управления к сцеплению. Действовать рекомендуется, опираясь на инструкцию к устройству.

• ричина поломки сцепления зависит от его типа. Например, при наличии у мотоблока ременной передачи, если на приводном ремне замасливание, может возникнуть проскальзывание, а сам ремень будет плохо натянут или изношен. Исправить данные неполадки легко — нужно подтянуть ремень сильнее. Если есть необходимость, то можно заменить ремень и прочистить его звенья.
• Если имеется такая неполадка, как изнашивание шестерен и промежуточного вала, то, к сожалению, через боковую крышку визуально оценить состояние шестерен невозможно. Поэтому, при извлечении деталей (промежуточный вал и шестерни) стоит тщательно просмотреть их. Если в самой шестерни обнаружено наличие дефектов или промежуточный вал изношен (разбиты отверстия, где устанавливаются шарики), то необходима установка новых элементов.

Кроме того, стоит упомянуть и о такой неприятности, как сломанная крышка бензобака, которая часто возникает. Непосредственно при сборке мотоблока своими руками может встать вопрос: как сделать крышку для бензобака? В данном случае рекомендуется обратиться к специалисту, поскольку крышка является необходимым элементом, а ее материал должен быть прочным и качественным.

Если вышла из неисправности цепь редуктора?

О такой поломке будет свидетельствовать остановка вращения вала отбора мощности мотоблока, а сам редуктор просто будет клинить. Возможно, что сама цепь лопнула, тогда ее нужно просто заменить и ВОМ возобновит свою работу. Также очень часто у владельцев мотоблоков возникают проблемы с регулировкой навесного оборудования. К примеру, регулировка плуга на мотоблоке предполагает следующие действия:

• Закрепляем сцепку 1 шкворнем, где люфт в горизонтальном положении должен соответствовать 5° – 6°.
• Регулируем глубину вспашки. Нормой будет где-то заглубление в землю на 5 – 7 см.
• Регулируем угол атаки. Мотоблок с плугом размещаем на ровной поверхности. Выкручиваем регулировочный винт так, чтобы плуг касался земли. И выкручиваем винт обратно до тех пор, пока задняя часть навеса не приподнимется на 2,5 см от земли.

Это основные моменты регулировки плуга, которые нужно производить при его установке. Конечно же, такого рода поломки мотоблока Агро, как включение вала отбора мощности, регулировка сцепления, можно устранить своими руками без особого труда. Также при неисправности мотоблока Агро стоит обратиться в его руководство по эксплуатации, где все проблемы с такой техникой должны быть расписаны более детально. Если вы все-таки понимаете, к примеру, нужно разобрать импортный двигатель своего агрегата, что вы не уверены, что сделаете это верно, тогда все же лучше обратиться к специалистам. Все-таки, в сервисных центрах могут сделать детальную диагностику и установить, где находится проблема с точностью в 100%. Так что в случаях своего сомнения лучше обращаться к профессионалам.

Принцип работы сцепления

Сцепление для мотоблока состоит из нескольких важных элементов:

• Устройства управления;
• Ведущего элемента;
• Ведомых деталей.

Ведущая часть состоит из торцевой стороны маховика двигателя и нажимного диска. Диск вращается вместе с присоединенным маховиком. Вместе с тем, диск может перемещаться и по оси по отношению к маховику. Между двумя этими элементами находится ведомый диск, в котором располагается на ведомом вале. По периметру нажимного диска расположены пружинные элементы в форме цилиндров. Функция пружин основывается на сжатии диска, который они подпирают.

При этом другой конец пружин контактирует с кожухом. Тем самым пружины поддерживают сцепление для мотоблока в постоянном включенном состоянии.

Механизм управления изготовлен из рычагов отжима, соединенных с корпусом нажимных дисков посредством тяг с отводкой и педалью. Отключая сцепление, владелец мотоблока задействует трос сцепления, который передает усилие на рычаги отжима. При сжимании пружин, рычаги отводят ведомый диск от нажимного, что и приводит к отключению сцепления.

Подшипник снижает трение, не допуская прикосновение неподвижной отводки с рычагами вращения. Большинство моделей мотоблоков комплектуются тремя рычагами, расположенными под углом 120 градусов по отношению друг к другу. При помощи пружины каждый рычаг сцепления возвращается в начальное положение. При этом отводка перемещается на нужную для отключения рычагов дистанцию. Если эта дистанция не достигнута, то сцепление начинает пробуксовывать.

Ремонт своими руками

Чтобы отремонтировать сцепление мотоблока Агро своими руками, прежде всего, следует понимать, о какой неисправности идет речь, так как ряд повреждений вовсе не поддается восстановлению и требует замены расходного элемента. Рассмотрим основные варианты неисправностей:

• слетел выжимной трос (для устранения этой поломки требуется проверить устройство на целостность, а после закрепить его на том же месте, разбирать механизм для этого не требуется);
• повреждена корзина (эти изделия выполняются из стали или чугуна, поэтому при незначительных деформациях можно выполнить выпрямление, для этого требуется полностью снять конструктивный элемент);
• заклинило выжимной подшипник (здесь требуется выжать натяжной трос и попробовать вернуть устройство на место, при этом демонтировать весь механизм не требуется).

Если поврежден керамический диск, лопнула или сильно деформировалась корзина, а также износился выжимной подшипник, то ремонт детали неблагоразумен, так как требуется замена конструктивного элемента, при этом полностью менять сцепление мотоблока Агро нет необходимости.

Важно! Чтобы заменить любой расходный элемент, требуется полностью демонтировать устройство с мотоблока

Проблемы запуска двигателя

Неисправности мотора делятся на две категории:

• Движок вовсе не заводится.
• Движок работает, но с перебоями.

Если не заводится дизельный двигатель на мотоблоке Агро: причины и решение

1. Прежде чем заводить двигатель на мотоблоке, нужно провести тщательный осмотр всей техники. Есть ли все детали и крепежные элементы на месте, как они зафиксированы.
2. Одной из причин такой неполадки может быть застой после холодной зимы, что ведет к следующим проблемам: окисляются контакты;
3. масло и топливо обводняется;
4. засоряются в карбюраторе жиклеры;
5. изоляция проводов может быть нарушена.

Еще одной причиной может быть устаревшее масло, которое нужно сменить в срочном порядке.
Огромным нюансом есть правильное топливо для отдельной модели мотора. Если он 2-тактный, тогда нужно в соответственных пропорциях заливать такую смесь.

Поломки и ремонт

Агрегат Агро отличается от других моделей тяжелого класса длительным сроком службы и надежной работой.

На работу мотоблока влияют условия эксплуатации, грамотная обкатка после покупки заводского агрегата, вовремя проведенное техническое обслуживание и уход.

Если агрегат находится на гарантийном сроке, то все ремонтные работы должен проводить производитель модуля. Владелец не имеет права вскрывать пломбы и ремонтировать его. Если неисправности мотоблока незначительные, то можно самостоятельно наладить его работу.

Возможные поломки и повреждения представлены в инструкции по ремонту мотоблока Агрос и имеют общий вид. Среди них следующее:

• проблемы с запуском и сбои в работе мотора;
• не работает ходовая часть;
• неисправности в коробке переключения передач (КПП);
• сбои в сцеплении;
• нарушена система смазки и охлаждения.

Если двигатель не запускается, причины и способы устранения такие:

1. Нет топлива в топливном баке. Заправьте бак топливом.
2. Забито отверстие в крышке бензобака. Откройте пробку бака, прочистите отверстие и установите обратно.
3. Течет топливо из карбюратора. Необходимо провести регулировку карбюратора мотоблока.
4. Засорение топливной системы. Слейте горючее из топливного бака, промойте бензином и продуйте жиклеры карбюратора, осмотрите свечу.
5. Засорение фильтра. Замените или почистите фильтр.

Если двигатель работает с шумом, стуком или рывками, необходимо произвести регулировку клапанов на мотоблоке Агро с помощью специальных щупов.

При неустойчивых оборотах холостого хода возможен слишком большой зазор крышки редуктора, поэтому необходимо подрегулировать зазор до 0,2-0,5 мм.

Падение мощности мотоблока возможно в таких случаях:

• засорение карбюратора, бензошланга, воздушного фильтра;
• поломка манжеты картера;
• нагар в камере сгорания.

Методы устранения заключаются в осмотре, очистке всех деталей, обдуве шланга.

При сбоях стартера мотоблока Агро или перегорания предохранителя лучшим выходом будет замена непригодных деталей.

Неисправности цепи редуктора проявляются в результате его заклинивания. Сцепление может быть повреждено, если цепь лопается, поэтому ее меняют.

В коробке переключения передач возможны такие сбои и поломки:

• нарушена кинематика внутри редуктора;
• самопроизвольное переключение передач или полное их отсутствие;
• течь масла на валу переключения.

Ремонт коробки лучше выполнять в специальных мастерских. КПП — сложный узел, без знаний в механике не обойтись.

Система зажигания

В проблеме «почему нет искры» причины поломки кроются в деталях, таких как:

• свеча;
• магнето;
• колпак;
• высоковольтный провод.

Если отсутствует искра или искрится слабо, необходимо отрегулировать промежуточный зазор и проверить состояние электродов. Норма зазора составляет 0,8 мм.

При изменениях в зазоре между впускным и выпускным клапанами на двигателе их зажимают или расслабляют до допустимого значения.

В цилиндре обнаружена низкая степень сжатия. Все изношенные детали снимаются и подлежат замене.

Чистка глушителя также поможет избавиться от проблемы с искрой.

Замена двигателя

Если двигатель для мотоблока Агро поломался и его надо заменить, используют переходной комплект. Вместо родного мотора хорошо подойдут импортные с цилиндрическим валом диаметром 25 мм:

• Weima — с мощностью 13 л. с.;
• Subaru EX 27 — 9 л. с.;
• Honda 9 — 13 л. с.;
• Lifan 9 — 13 л. с.

Замена двигателя состоит в следующем:

• с мотокультиватора снимают мотор и демонтируют механизм сцепления;
• убирают ведущую чашку под конический вал, меняют ее на проточенную под цилиндрический;
• на импортный двигатель ставят сцепление мотоблока и соединяют с трансмиссией.

Запчасти

При постоянной эксплуатации машины запчасти могут изнашиваться. Чаще всего требуется замена деталей механизма сцепления и подшипников. Проблем с выбором деталей для Агро не возникает. Их можно приобрести как у официальных дилеров компании, так и в свободной продаже.

Проблемы запуска двигателя

Неисправности мотора делятся на две категории:

• Движок вовсе не заводится.
• Движок работает, но с перебоями.

Если не заводится дизельный двигатель на мотоблоке Агро: причины и решение

1. Прежде чем заводить двигатель на мотоблоке, нужно провести тщательный осмотр всей техники. Есть ли все детали и крепежные элементы на месте, как они зафиксированы.
2. Одной из причин такой неполадки может быть застой после холодной зимы, что ведет к следующим проблемам:
   1. окисляются контакты;
   2. масло и топливо обводняется;
   3. засоряются в карбюраторе жиклеры;
   4. изоляция проводов может быть нарушена.
3. Еще одной причиной может быть устаревшее масло, которое нужно сменить в срочном порядке.
4. Огромным нюансом есть правильное топливо для отдельной модели мотора. Если он 2-тактный, тогда нужно в соответственных пропорциях заливать такую смесь.
