Разновидности рубанков для обработки древесины и их применение

Устройство

Фуговальный станок состоит из следующих элементов:

  1. Двигатель. Он работает от сети с напряжением 220 В. Электромотор создает и передает крутящий момент строгальному валу с ножами.
  2. Рабочий стол. Данный элемент состоит из задней и передней плит. Они изготавливаются из чугуна и оснащаются ребрами жесткости, обеспечивающими устойчивость рабочей поверхности. Края плит оборудованы накладками из нержавеющей стали. Они защищают рабочий стол от разрушения. Задняя плита находится на одном уровне с верхней точкой режущих лезвий. Передняя плита находится под задней, на расстоянии до 2 мм. Расстояние между уровнями зависит от того, сколько материала нужно снять при обработке деревянного изделия.
  3. Станина. Она изготавливается из прочных сплавов металлов. Эта деталь выдерживает вес станка и все усилия, возникающие при воздействии режущих элементов на поверхность заготовки. На станине располагаются валы с ножами, направляющие и крепления.
  4. Строгальный вал. Он располагается между задней и передней плитами. К валу крепятся лезвия одинаковой толщины. Они изготавливаются из инструментальной быстрорежущей стали. Для обработки брусков из плотных пород дерева рекомендуется оснащать вал резаками с твердосплавными напайками.
  5. Направляющая. Она представляет собой узел, предназначенный для перемещения подвижных элементов станка и обрабатываемой заготовки. Направляющая крепится к станине при помощи болтов. Она может передвигаться в поперечном направлении.
  6. Круговое ограждение. Оно размещено на передней плите и плотно прилегает к направляющей. Круговое ограждение изготавливается из листовых материалов и защищает ножевой вал.

С помощью фуговального станка рекомендуется обрабатывать детали длиной от 1 до 1,5. Более длинные заготовки плохо закрепляются на рабочем столе и деформируются, что снижает точность реза и создает неудобства в процессе работы. Обрабатывать заготовки длиной меньше 1 м травмоопасно.

Советы по выбору

Виды рубанков и их назначение сильно разнятся. Ручной рубанок распространен более всех (подвид — малярный). Электромодель (и аккумуляторный тип, иногда — электронный) менее развита. Пневмопривод известен менее всех.

При выборе – определить условия работы и их ограничения. Это позволит вести доводку заготовок с минимальными потерями и уставанием.

Основные критерии подбора:

  • ножи – материал, способ установки, состояние кромки и ее толщина;
  • корпус (подошва и станина) – ровные поверхности и небольшой вес;
  • общая масса – легким инструментом с пластиковой колодкой или из сухого дерева работать легче всего;
  • рукоятка – индивидуальная эргономика и низкая шероховатость;
  • функциональность – существует универсальный и специализированный рубанок.

Для создания фигурных линий, пазов или сложной выборки обычным не обойтись. Есть зубчатый рубанок для создания шероховатости и для черновой работы.

Удобство работы диктуется рукоятками: чем они лучше в ладонях, тем дольше удастся сделать до отдыха. Разновидность рубанка с двумя ручками удобнее всего.

Рабочее место и дополнительные приспособления

Проводя работы по деревообработке в домашних условиях, не получится обойтись без струбцин. Они помогают фиксировать детали поодиночке и между собой при резке, выдалбливании, сверлении, склейке.

Еще одни важные инструменты в деревообработке – это клещи и гвоздодеры. Ими из дерева вытаскивают гвозди, а также другие посторонние предметы.

В процессе деревообработки важно правильно подготовить рабочее место. Для слесарных работ необходим верстак

Это прежде всего стол, за которым удобно выполнять различные манипуляции. На верстаке также находятся полезные приспособления:

  • передний и задний винтовые зажимы для фиксирования заготовок;
  • отверстия под клинья, в которые упирается заготовка;
  • лоток для хранения столярного инструмента.

Возле верстака зачастую устанавливают стеллаж, где хранятся необходимые приспособления, материалы, шаблоны. Потребуется удобный стул. Необходимо также позаботиться о розетке для подключения электроинструмента и качественном освещении.

К дополнительным приспособлениям, которые всегда должны быть в наличии у любого мастера, относят линейки, транспортиры, уровни, угольники. Скорее всего, потребуется расходный материал (наждачная бумага, пилки, круги). Поскольку в домашней мастерской обычно налажен полный цикл производства, то надо отвести место для лака, красок, кисточек.

Любые инструменты должны находиться в исправном состоянии. Если же произошла поломка, то их как можно быстрее восстанавливают или же убирают в такое место, где они не будут мешать.

Классификация

В соответствии с действующей классификацией по своему назначению виды рубанков условно подразделяются на две группы:

  1. Плоского строгания;
  2. Фигурного строгания.

Рубанки плоского строгания, типы

  • Полуфуганок

    . Это укороченный вариант фуганка, предназначенный для обстругиваниякрупных элементов. Длина подошвы полуфуганка составляет 60 см, ширина резца, как и у фуганка, может достигать 8 см. Применяется, как и фуганок, для пригонки различных деталей.

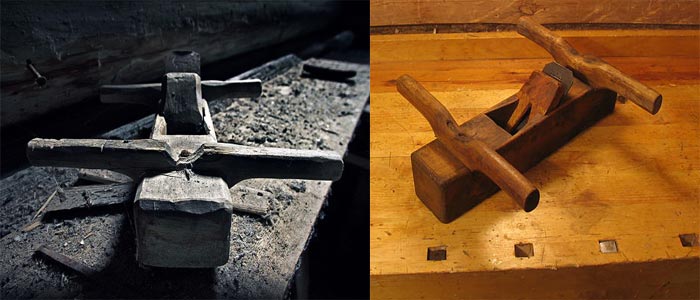

  • Медведка

    больше по ширине и длине и имеет по бокам парные поперечные ручки. Обычно медведкой одновременно работают два человека. Железков медведке закреплено специальным клином и снимает пласт в 1 мм. Применяется медведка для выстругивания таких элементов, как доска для наружной обшивки, для полов или потолков.

Шлифтик

используется для финишной зачистки поверхностей и нивелирования дефектов , возникших на предыдущих этапах обработки. При помощи шлифтика обстругиваютсяторцы, участки с сучками и неправильной или сложной структурой древесины. В этом виде инструмента устанавливается двойной нож с линейным лезвием и стружколомом, угол присадки ножа составляет 60 градусов.

Цинубель

служит для обработки свилеватых сортов древесины и для нанесения на поверхности мелких бороздок, чтобы улучшить сцепление элементов в последующем клеевом соединении. Ножи цинубеля имеют ребристость, которая образует зубцы при заточке. Размещение ножа под углом 80 градусов относительно колодки позволяет обрабатывать без задировдаже свилеватую древесину. В среднем длина подошвы цинубеля составляет 20 см, ширина и высота – 6,5 см. Ножи – одинарные с зубчатым лезвием.

  • Рубанок торцовый

    используют для обработки торцов и строгания небольших поверхностей с путаным строением волокон.

  • Рубанок одиночный

    применяется для повторной обработки. При строгании образуется стружка без излома; для поверхности характерны небольшие задиры или сколы.

  • Двойной рубанок

    имеет стружколом, помимо ножа, что повышает качество обработки.

Фигурного строгания, виды

Зензубель (отборник)

оснащен двойным ножом , благодаря чему повышается качество обработки изделия. Применяется для обстругивания перпендикулярных плоскостей и зачистки четвертей. Ширина ножа в форме лопатки не превышает 33-х мм. Инструмент сродни фальцебелю.

Федергубель

отличается специальной формой лезвия, которое формирует прямоугольный продольный выступ вдоль кромки деревянной заготовки.

  • Фальцгебель

    , как и зензубель, служит для профильного строгания. Он снабжен одиночным ножом, имеющим прямую или косую конфигурацию, и применяется для зачистки четвертей (фальцев). Имеет ступенчатую подошву, иногда съемную, что позволяет подбирать фальцы требуемого размера и профиля для каждого индивидуального случая.

  • Штабгобель

    и штабгалтель

    – благодаря ножам, имеющим вогнутую форму, придают обрабатываемым деталям округлую форму. Штабгалтель применяется для обработки выпуклых поверхностей.

Шпунтубель ( пазник

используется для выборки шпунтов (пазов) по краям древесной заготовки. Состоит из пары колодок, соединенных специальными металлическими винтами. Первая колодка – направляющая; вторая, удерживающая ножи – закрепляющая.

Грунтубель

представляет собой колодку, сбоку которой установлен заостренный крюк в виде резца. Этот резец фиксируется в колодке с помощью винта или клина. Предназначен для выборки пазов трапециевидного профиля, располагающихся поперек волокон дерева.

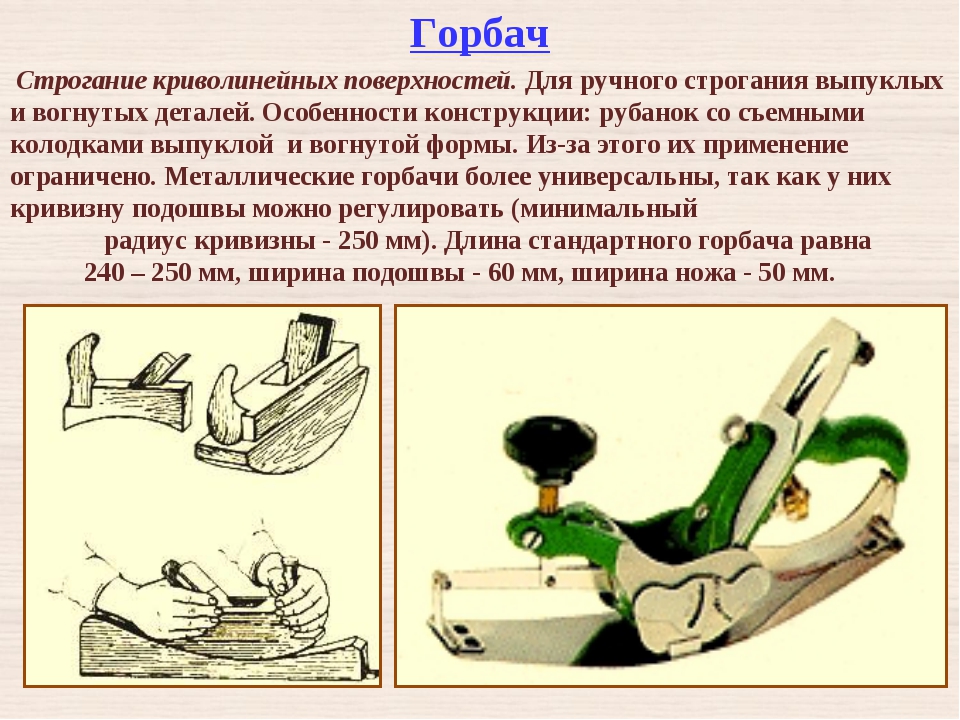

Горбач (американка)

применяется для обработки выгнутых и вогнутых плоскостей с внутренними или внешними диаметрами. Имеет колодку криволинейной формы.

При создании деревянных изделий требуется множество разнообразных по типу операций, поэтому в столярном и плотницком деле только одним типом рубанка зачастую не обойтись! Некоторые виды рубанков лучше использовать исключительно в паре – федергубель, медведка или шпунтубель. Другие модификации требуют последовательного применения: шерхебель служит для предварительной черновой обработки исходного сырья и фуганок – для окончательной отделки плоскостей. Основным целевым назначением рубанков как инструмента является обработка плоскостно-линейных поверхностей и создание необходимых рельефов.

Несмотря на широкий ассортимент электрорубанков, предлагаемый магазинами, у столяров до сих пор довольно-таки большой популярностью пользуются обычные ручные инструменты. Дело в том, что с их помощью обработку дерева можно производить несколько качественнее. Чаще всего современные столяры имеют в запасе оба вида применяют при начальной обработке заготовок, а ручной используют для их доводки.

Что важно учесть при выборе электроинструмента

При покупке электроинструмента очень важно обратить внимание на некоторые важные параметры:

• никогда не покупайте инструменты самые дешевые и самые дорогие; • не покупайте самые мощные механизмы; • руководствуйтесь советами проверенных людей, а не рекомендациями продавцов; • не верьте рекламе.

Эти тезисы нуждаются в некотором объяснении. Самый дешевый инструмент выйдет из строя в самый неподходящий момент. При покупке наиболее дорогого инструменты вы переплачиваете процентов 30 за бренд, а не за качество изделия. Самые мощные аппараты, как правило, самые тяжелые. Работать ими можно, но очень короткое время. Лучше всего из списка предложений сразу отбросить маломощные и слишком мощные, остановившись посредине списка.

Виды ручных рубанков

Типовая конструкция этого столярного приспособления имеет множество разновидностей. Даже классический ручной профессиональный рубанок, имеющий стандартные размеры, можно классифицировать в соответствии с конструктивными особенностями.

  • Одинарный рубанок. Подходит для выравнивания поверхности, благодаря конструкции одинарного прямого лезвия ножа. Режущие края обладают наименьшим радиусом закругления, поэтому не оставляют следов на поверхности.
  • Двойной рубанок. Удобен тем, что оснащен стружколомателем, который обеспечивает чистоту строгания. Поэтому инструмент незаменим при окончательной обработке изделия.

С развитием ремесла виды рубанков обрели много модификаций, каждая из которых отвечает определенному ряду задач.

  • Фуганок. Это ручной инструмент для чистовой обработки изделия. Он отличается от рубанка длинной колодкой с двойным или одинарным ножом, позволяющей производить качественное выравнивание поверхности.
  • Шерхебель — узкий рубанок, предназначенный для выемок, внешне похож на классический образец. Но шерхебель более массивен и отличается малым по ширине закругленным лезвием, которое при работе расположено к поверхности под углом в 45о. Такая особенность позволяет строгать дерево вдоль и поперек волокон, оставляя глубокие ложбины. Основное значение этого приспособления состоит в черновой обработке изделия и снятия грубого верхнего слоя древесины.

Для плоского строгания

Обработка плоских поверхностей, например брусков или досок правильной геометрической формы, должна производиться с высокой точностью. Отклонение от прямолинейности влечет изменение габаритных размеров изделия. Для такого вида обработки предусмотрены устройства, с характерными конструктивными особенностями.

  • Полуфуганок. В отличие от типового фуганка имеет меньшие размеры подошвы и резца. Это позволяет обрабатывать как крупные, так и мелкие изделия с прямой и ровной поверхностью, при этом достигая высоких показателей точности.
  • Цинубель. Предназначен для придания шероховатости, которая необходима для лучшего сцепления изделий при присоединении с помощью клея. Устройство оснащено зазубренным лезвием, которым можно стругать даже свилеватую древесину и торцы заготовок.

Для фигурного строгания

Фигурная обработка древесины — целое искусство

Для создания уникальных образцов, имеющих профильное сечение, важно применять первоклассный лесоматериал — прямослойный, с минимальным количеством сучков. Однако, не менее весомое значение имеет использование разновидностей столярных рубанков специального назначения

  1. Калевка — вид рубанка, предназначенный для фигурной обработки изделий. Имеет многоуровневую подошву и специальные кромки на ноже. Используется при изготовлении карнизов, багетов и дверных проемов.
  2. Шпунтубель. Применяется для выборки пазов, шпунтовых соединений или отверстий в досках, соединенных по системе шип — паз. Он состоит направляющей и закрепляющей колодок, удержанных винтами.
  3. Грунтубель. Подходит для зачистки трапециевидных пазов вдоль древесных волокон.
  4. Зензубелем выбирают четверти и пазы, а после зачищают их. Ножи этого инструмента напоминают лопатки, а в корпусе существует специальное отверстие для выхода стружки.
  5. Фальцгебель используется для отборки и зачистки четвертей и имеет ступенчатую подошву.
  6. Горбач имеет выпуклую форму подошвенной части, поэтому удобен для обработки полукруглых, вогнутых или цилиндрических поверхностей.

Виды инструмента

Рубанки имеют несколько классификаций. Если рассматривать их деление на виды, то существуют инструменты для обработки следующих видов:

  • чистовой;
  • фигурной;
  • черновой или грубой.

Последние используются для общего применения и подходят для неквалифицированных мастеров. Чистовая обработка, в свою очередь, подразумевает деление рубанков на несколько модификаций.

Шлифтик. Посредством данного инструмента осуществляется заключительная отделка дерева. Рубанок отлично справляется с неровностями и дефектами, устраняя их с поверхности, замечая даже мелкие элементы, оставшиеся после обработки предыдущим инструментом. Конструкция шлифтика содержит два ножа повышенной остроты. Угол заточки ножей не опускается ниже 60 градусов. А также предусмотрен стружколом – пластинка, расположенная над режущим лезвием.

При возникновении необходимости чистовой обработки предпочтение отдают перечисленным инструментам. Такие рубанки также называют приборами для плоского строгания.

Основные критерии выбора

Как выбрать, каковы критерии выбора, каких ошибок не допустить при выборе ручного рубанка? На что обратить внимание при выборе? При выборе такого ручного инструмента как рубанок необходимо обращать внимание на его технические характеристики (ширина подошвы, угол установки ножей), функционал (наличие регулировок), материал из которого сделан корпус (металл, дерево), а также область применения. Кроме того, при покупке такого изделия, рекомендуется обращать внимание на компанию производителя

Где купить? Приобрести такой ручной, механический инструмент для обработки древесины можно в специализированных строительных магазинах. Кроме того, купить самые хорошие, качественные модели рубанков ручного типа можно также в интернет – магазинах, предварительно ознакомившись с каталогом, представленной в нем продукции, изучив ее технические характеристики и сделав онлайн – заказ.

Лучшие производители

Подбирая такой ручной инструмент как рубанки по дереву, рекомендуется обращать внимание на производителей популярных, мировых брендов. Ведь инструмент, выпускаемый под известными брендами, всегда отличается высоким уровнем качества, а также продолжительностью эксплуатации

Одними из лучших производителей рубанков по дереву являются такие как: ЗУБР, PINIE, TUNDRA, STAYER, а также KRAFTOOL.

Выбор в зависимости от обрабатываемого материала

На рынке представлены рубанки разной конструкции, которые предназначены для выполнения определенных задач. В зависимости от своего предназначения, они могут использоваться для обработки деревянных деталей, пластика, изделий сделанных из гипсокартона, ДВП, а также ДСП.

Ширина и угол установки ножа

От габаритов используемого ножа зависит показатель ширины прохода лезвия по поверхности дерева. Этот показатель напрямую влияет на скорость обработки деревянных заготовок. На отечественном рынке можно отыскать модели инструмента, ширина ножей у которых варьируется от 6,3 до 250 мм. Самой распространенной, часто встречаемой является ширина, которая варьируется в пределах 82 мм.

Для обработки разных видов древесных материалов, необходимо подбирать соответствующий угол, в котором устанавливается режущий элемент рубанка. На отечественном рынке часто встречается инструмент, на котором ножи можно устанавливать под следующими углами: 90,80,25,50,12,60,15 градусов.

 Корпус

Корпус такого инструмента как рубанки может быть металлическим, деревянным, пластиковым. Для повседневного бытового домашнего использования, при небольших нагрузках, прекрасно подойдут рубанки с деревянным корпусом. Для ежедневного, постоянного использования, при котором планируется выполнение больших объемов работ, рекомендуется приобретать ручной инструмент, корпус которого сделан из металла.

Модели, у которых корпус сделан из пластика, целесообразнее покупать в тех случаях, когда планируется обрабатывать кромки или мягкие породы древесины. Кроме того, такой инструмент прекрасно подойдет для работы с таким материалом как гипсокартон.

Чем рубанок отличается от фуганка

Внешне схожие рубанок и фуганок существенно различаются – больше, чем другие типы. Первый – маленький по размеру, второй – большой, более длинный. Благодаря этому фуганок подходит для больших площадей – скорость обработки им выше.

Столярный инструмент (струги)

Режущая часть: у фуганка 2 лезвия (против 1 у рубанка). С учетом лезвий и длины фуганок качественнее снимает неровности. Сигналом финишной обработки является сплошная стружка в виде ленты, а не отдельные толстые спирали.

Ключевая разница – применение фуганка для выравнивания кромок перед склеиванием. Протяженные прямые линии идеально обрабатываются под совмещение.

Инструменты для фигурной резки или рубанки для получения сложной геометрии

Отдельная категория деревообрабатывающих приборов, при помощи которых производится изготовление деталей со сложными геометрическими формами. Конструктивно они схожи с классическим рубанком, однако имеют соответствующие отличительные особенности. Различают следующие виды рубанков для фигурной резки:

  1. Зензубель — инструмент с двойным ножом, применение которого позволяет достичь высокого качества обрабатываемой поверхности. Эффективен при строгании перпендикулярных поверхностей и зачистке четвертей. Нож прибора в ширину достигает 33 мм, а по форме он больше схож с лопатой. Зензубель является близким родственником фальцебеля
  2. Федергубель — служит для проделывания продольных выступов на заготовках. Имеет специальную конструкцию лезвия, посредством которой осуществляется соответствующая пазовая обработка
  3. Фальцебель — лучший прибор для зачистки четвертей. В конструкции прибора присутствуют прямолинейные и косые резцы, а подошва ступенчатой конструкции. Ступенчатая конструкция позволяет подобрать фальцы, соответствующие нужному профилю и размерам
  4. Штабгобель — имеет закругленный формат лезвия, посредством которого осуществляется быстрая и эффективная обработка вогнутых деталей. Этот инструмент еще называют штабгалтель, что собственно связано с его конструкцией
  5. Шпунтубель — прибор имеет две колодки, которые соединяются между собой посредством двух винтов. При помощи устройства производится создание продольных пазов на кромках. Одна часть выступает в качестве направляющей, а вторая оснащена ножами, и осуществляет необходимые манипуляции
  6. Калевка — это один из главных инструментов для выполнения фигурной резки по древесине. Свое применение инструмент нашел при производстве деревянных карнизов, багетов и дверных откосов. Оснащается устройство режущими ножами с кромкой фигурной формы. Многоступенчатая подошвенная часть выбирается в зависимости от того, что необходимо получить в конечном результате
  7. Грунтубель — колодка, на которой сбоку установлен трапециевидный резец. Позволяет выточить паз в детали в продольном направлении расположения волокон. Имеет две рукоятки, а также регулировочный механизм, посредством которого устанавливается глубина получаемого паза
  8. Отборник — предназначен для профильного строгания древесины
  9. Горбач — имеет соответствующую названию конструкцию. Криволинейная форма инструмента обеспечивает возможность осуществлять обработку поверхностей заготовок круглой формы. Причем обработка проводится не только наружного, но и внутреннего диаметра заготовок

В гараже хватит одного ручного рубанка, а вот в столярной мастерской должны присутствовать все вышеперечисленные инструменты. Некоторые из них хотя и являются взаимозаменяемыми, но для выполнения качественных работ требуется использовать только правильные приборы.

Основные виды рубанков плоского строгания

Медведка – в отличие от обычных типов рубанков имеет парные боковые поперечные ручки, большую ширину и длину. Железко в  таком инструменте удерживается специальным клином. С медведкой, как правило, работают два человека, одновременно держась вдвоем за ручки. Применяется такая медведка при выстругивании больших площадей древесины, например, доски наружной обшивки домов, потолков или пола. Медведка снимает слой древесины в 1мм.

Шлифтик – предназначен для завершающей зачистки деревянных поверхностей и исправления дефектов, возникших после предыдущего обстругивания. С помощью шлифтика проводят зачистку мест вокруг сучков, торцов, неправильного строения древесины и др. Нож в таком рубанке устанавливается двойной со стружколомом и прямолинейным лезвием с углом присадки ножа в 60 градусов.

Цинубель – используется для придания обрабатываемым деревянным поверхностям небольшой  шероховатости, а также для обстругивания свилеватой древесины. Это позволяет при обустройстве клеевого соединения деталей улучшать уровень их сцепления. На ножах цинубеля размещены бороздки, которые при заточке образуют зубчики. Благодаря размещению ножа в колодке под углом в 80 градусов даже свилеватую древесину можно обрабатывать без появления задиров. В цинубеле устанавливаются одинарные ножи с прямолинейным зазубренным лезвием. Средняя длина колодки составляет 20см, ширина – 6,5см и высота – 6,5см.

  • Рубанок торцовый – применяют при строгании небольших поверхностей древесины с путаным строением, а также для обработки торцов.
  • Рубанок одиночный – используют для вторичного строгания древесины. При работе стружка образуется без излома, а на поверхности древесины могут оставаться небольшие отколы или задиры.
  • Рубанок двойной – помимо установленного ножа имеет стружколом, который улучшает качество строгания.

В чём разница между фуганком и рубанком

Небольшим, но незаменимым в столярном деле рубанком мастер орудует в основном только на раннем этапе обработки древесного материала. Основная цель данного этапа работы – выровнять дерево, удалив с его поверхности большие бугры, сучки и выступы. После этого столяр обычно переключается на другой инструмент.

Если речь идёт о вторичной обработке достаточно габаритной детали, то здесь «на сцену выходит» фуганок, поскольку классический рубанок может не справиться с задачей качественного выравнивания по всей длине поверхности. Второй же будто «мостом» ложится на часть детали, постепенно удаляя с её поверхности едва заметные неровности. Если понаблюдать за работой столяра в этот момент, то можно заметить, что в начале работы из-под инструмента будет появляться короткая стружка, а затем она начинает выходить «лентой» или длинными завитками.

Ещё одним предназначением фуганка, как уже упоминалось выше, является обработка кромок. Это устройство становится незаменимым при склеивании кромок двух деталей, поскольку позволяет произвести наиболее ровную их обработку.

Подводя итог, можно сказать, что оба инструмента необходимы для качественных столярных работ и обязательно должны присутствовать в арсенале любого мастера, работающего с деревом.
