Регулировка карбюратора бензопилы huter bs 40

Симптомы неисправностей и поломки, при которых требуется настройка карбюратора.

О необходимости регулировки карбюратора свидетельствуют следующие признаки и неисправности:

• двигатель заводится с натугой и практически мгновенно глохнет;
• расход бензина чрезмерно большой, выхлоп слишком густой, горючая смесь в цилиндре полностью не сгорает;
• сбиты заводские настройки карбюратора бензопилы (вследствие вибраций либо неудачных попыток регулирования);
• неисправности воздухоочистительной системы, приведшие к попаданию частиц мусора в распределяющий топливную смесь механизм;
• значительный износ поршневой группы — настройка карбюратора в этом случае выступает в качестве временной меры.

Понятно, что при попадании грязи в топливную систему одной настройкой проблему не решить — нужна её промывка. В случае же изношенности поршневой требуется капитальный ремонт. Однако во всех этих случаях также проводится и настройка карбюратора.

Как снять карбюратор и нужно ли это делать перед настройкой

В том случае, если бензопила не развивает обороты либо, напротив, работает на излишне высоких, карбюратор можно настроить, не снимая.

Но если бензопила не заводится, обороты зависают на одном уровне или она работает нестабильно. Настройка карбюратора бензопилы не изменит ситуацию. Его необходимо снять для прочистки или замены деталей. Действовать при этом необходимо в следующем порядке:

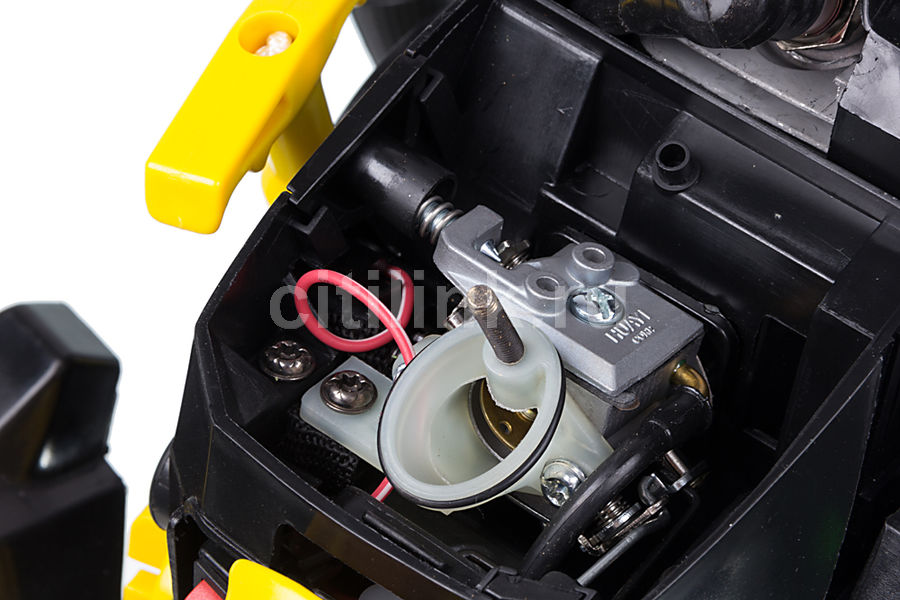

1. Открутив удерживающие крепления, снимаем верхний кожух пилы.
2. Снимаем прокладку и часть воздушного фильтра, открутив болты либо отщелкнув крепления.
3. Справа на карбюраторе находится топливный шланг. Снимаем его вместе с тягой управления воздушной заслонкой.
4. Снимаем карбюратор с удерживающих его креплений.

Разборка карбюратора выполняется в соответствии с поставляемой в комплекте инструкцией

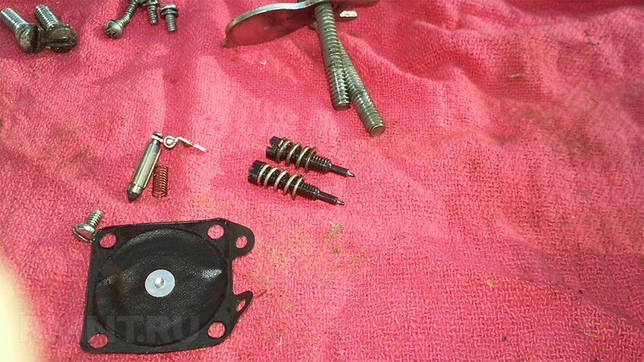

При разборке с особой осторожностью необходимо складывать детали на заранее подготовленную ткань. Из-за малых габаритов есть риск потерять компоненты при разборке и промывке. Все полученные таким образом детали промывают в специальной жидкости, сушат и протирают тканью, не оставляющей ворса

Все полученные таким образом детали промывают в специальной жидкости, сушат и протирают тканью, не оставляющей ворса.

Каналы, трубки и жиклеры продувают сжатым воздухом, по возможности, предварительно промыв их в ультразвуковой ванне.

Регулировка карбюратора бензопилы на примере Huter BS 45

Следует отметить, что при изготовлении бензопил Huter, карбюратор проходит не точную заводскую настройку, связанную с тем, что тестовые условия состава воздуха и горючего отличаются от условий в реальном режиме работы.

Какой карбюратор установлен на бензопиле Huter BS 45

Как писалось выше, данная модель линейки бензопил Huter оснащена мембранным карбюратором фирмы Walbro. Преимущество такого карбюратора заключено в способности дозировать качество и количество топливной смеси, а также, в отличие от поплавковых карбюраторов, в возможности работать в любом положении.

Устройство и принцип работы карбюратора

Карбюратор является одной из важнейших частей бензопилы и служит для смешивания топлива с воздухом и подачи этой смеси в камеру сгорания двигателя.

Карбюраторы Walbro просты в устройстве. Имеют моноблочный корпус проходного типа со сквозным отверстием. Внутри отверстия размещён диффузор — сужение прохода с каналом впрыска топлива. С двух сторон расположены заслонки: меньшая — это дроссельная, она регулирует количество топливной смеси для подачи в цилиндр. Более крупная заслонка — воздушная, служит для ограничения потока воздуха при холодном старте.

Схема карбюратора бензопилы Huter BS-45

В цилиндре двигателя создается разрежение и в камеру карбюратора через канал мембранного насоса, дозированно поступает топливо, благодаря прогибанию управляющей мембраны и перемещению иглы в нижнее положение. Клапаны и заслонки открываются за счет разности давления, тем самым впуская и направляя эти элементы по каналам к диффузору, где воздух и топливо смешиваются, распыляются и поступают в цилиндр двигателя.

Что понадобится для регулировки

Перед тем как начать регулировку карбюратора, следует подготовить необходимые инструменты, материалы и приборы, которые пригодятся в процессе.

• тахометр – для точного определения максимального количества оборотов двигателя;
• шлицевая отвертка – необходима при регулировании винтов.

Приобрести их можно в специализированных магазинах.

Электронный тахометр для регулировки оборотов двигателя

Как отрегулировать – пошаговый алгоритм

Настройка карбюратора бензопилы Huter производится с помощью трех регулировочных винтов

• L – регулировка низких оборотов (отвечает за качество топлива);
• H – регулировка высоких оборотов (отвечает за количество топлива);
• T – регулировка холостого хода.

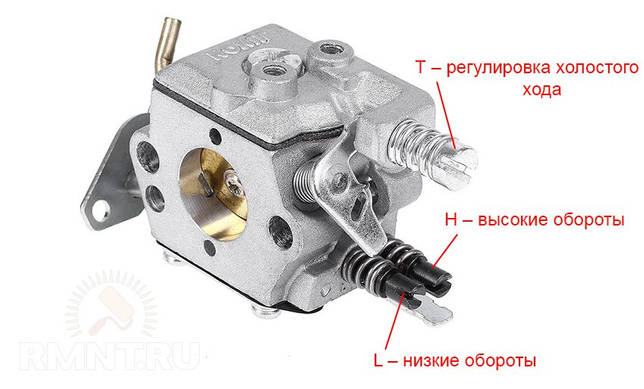

Расположение регулировочных винтов на карбюраторе Huter

В этом же порядке следует производить настройку.

1. Предварительно закрутив до конца, винт L, с помощью отвертки, откручивается на 2,5 оборота.
2. Винт H, также заранее закрученный до упора, отвернуть на 2,5 оборота.
3. Запустить пилу и прогреть в течение 5-10 минут.
4. Прогрев пилу, медленно закручивать винт L по часовой стрелке (поворот винта в этом направлении обедняет топливо, что приводит к увеличению числа оборотов), используя тахометр необходимо найти максимальные обороты двигателя на холостом ходу, а затем отпустить винт на 1/4, против часовой стрелки.
5. Отрегулировать винтом H работу двигателя на максимальных оборотах, по вышеописанному принципу.
6. Далее, на винте T, регулируется холостой ход (против часовой стрелки). Выставить его нужно так, чтобы двигатель работал устойчиво, без посторонних шумов, и до полной остановки движения пильной цепи на холостом ходу (если она вращалась).
7. Снова завести пилу и проверить, чтобы она работала ровно, без задымления и визга.

Нюансы настройки

Важно знать, что настройка карбюратора проводится только после того, как проведена полная диагностика пилы, исключены, устранены неисправности других деталей бензопилы (воздушный и бензиновый фильтр, свечу зажигания, прокладку между двигателем и карбюратором)

Когда регулировать самому, а когда лучше отдать в сервисный центр

Самостоятельно настраивать карбюратор можно в том случае, если имеется представление о его принципе работы, и точно выполняется последовательность алгоритма настройки. Если после регулировки в домашних условиях, стабильности в работе бензопилы не достигнуто, следует обратиться к специалисту, во избежание необратимой поломки вашей бензопилы Huter.

Технические характеристики

Huter BS-40 имеет стандартные характеристики, присущие бензопилам бытового назначения. Двигатель средней мощности. Шина средней длины.

Основные характеристики
Мощность двигателя	2 л.с.
Мощность	1500 Вт
Объем двигателя	40 смᵌ
Длина направляющей шины	40 см (16″)
Ширина паза шины	1.3 мм (0,050″)
Шаг цепи	9.3 мм (0,354″)
Количество звеньев цепи	57
Емкость топливного бака	310 мл
Емкость масляного бака	210 мл
Механизм натяжения цепи	инструментальный
Система автоматической смазки цепи	есть
Производительность
Максимальная скорость вращения цепи	17,1 м/сек или 4500 об/мин
Безопасность
Антивибрация	есть
Торможение двигателя	есть
Блокировка случайного включения	есть
Прорезиненные рукоятки	есть
Дополнительные характеристики
Уровень шума	105 дБ
Вес (с шиной и цепью)	6 кг

В таблице вместе с характеристиками также отмечено техническое оснащение бензопилы, как видно, инструмент обладает всеми современными системами.

Основные регулировочные винты

Органов для регулировки карбюратора всего три, это шунтированные пружинами винты под плоскую отвёртку. Внизу расположена пара винтов, слева L, справа — H. Чуть выше находится винт T (или S). Итак, вот для чего они предназначены:

• Винт L — это есть тот самый вентиль, регулирующий сечение топливного канала при работе на низких оборотах.
• Винт H, по аналогии с предыдущим — это регулятор протока канала для высоких оборотов.
• Винт Т — это регулятор дроссельной заслонки. Он определяет её положение при полностью отпущенном рычаге акселератора.

Устройство первых двух регулировочных винтов крайне просто: на их конце имеются иглы, вставленные в золотники переменного сечения (конусы). Резьба у всех правая, поэтому закручивая винт по часовой стрелке, вы загоняете иглу глубже и снижаете проток. При вращении против часовой стрелки происходит прямо противоположное.

Таким образом регулируется качество смеси в разных режимах работы. Если содержание топлива увеличивается, бензин не успевает сгорать полностью и двигатель хуже развивает обороты. При обеднении смеси обороты, напротив, растут, а заодно увеличивается температура двигателя. Стоит отметить, что даже при затяжке винтов до упора проток обоих каналов не перекрывается полностью, разве только если имеет место засор.

Регулировка карбюратора бензопилы с помощью, например, Huter BS 45

Следует отметить, что при изготовлении бензопил Huter карбюратор проходит через неточные заводские настройки, из-за того, что условия испытаний состава воздуха и топлива отличаются от условий в реальной эксплуатации.

Какой карбюратор установлен на бензопиле Huter BS 45

Как описано выше, эта модель косильной лески бензиновых пил Huter оснащена мембранным карбюратором Walbro. Преимуществом такого карбюратора является его способность распределять качество и количество топливной смеси, а также, в отличие от плавающих карбюраторов, способность работать в любом положении.

Устройство и принцип работы карбюратора

Карбюратор является одной из важнейших частей бензопилы и используется для смешивания топлива с воздухом и подачи этой смеси в камеру сгорания двигателя.

Карбюраторы Walbro просты в использовании. Они имеют корпус с моноблоком сквозного типа со сквозным отверстием. Внутри отверстия находится диффузор. Сужается проход через канал впрыска топлива. С обеих сторон установлены демпферы: чем меньше дроссельная заслонка, тем она контролирует количество топливной смеси, подаваемой в цилиндр. Больший демпфер. Воздух, служит для ограничения потока воздуха при холодном старте.

Схема карбюраторной бензопилы Huter BS-45

В цилиндре двигателя и в камере карбюратора через канал диафрагменного насоса создается разрежение, топливо дозируется из-за отклонения управляющей диафрагмы и перемещения иглы в нижнее положение. Клапаны и демпферы открываются из-за разности давлений, тем самым пропуская и направляя эти элементы через каналы в диффузор, где воздух и топливо смешиваются, распыляются и попадают в цилиндр двигателя.

Что нужно отрегулировать

Перед регулировкой карбюратора вы должны подготовить необходимые инструменты, материалы и устройства, которые пригодятся в процессе.

• Тахометр. Для точного определения максимальной частоты вращения двигателя;
• Шлицевая отвертка. Требуется для регулировки винтов.

Как настроить. Пошаговый алгоритм

Регулировка карбюратора бензопилой осуществляется тремя регулировочными винтами

• L. Контроль низкой скорости (отвечает за качество топлива);
• H. Быстрый контроль скорости (отвечает за количество топлива);
• Т. Контроль холостого хода.

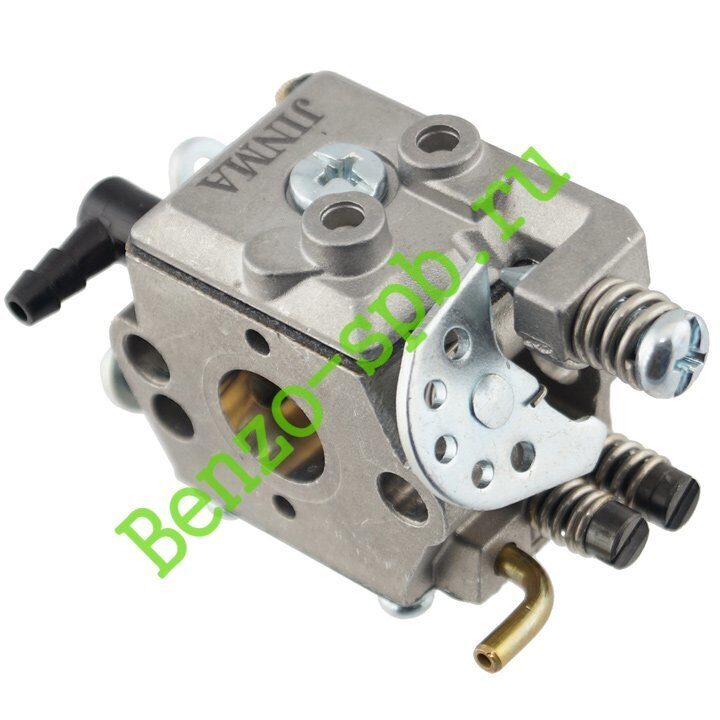

Расположение регулировочных винтов на карбюраторе Huter

Установите в том же порядке.

1. Предварительно затянув его до конца, винт L откручивают отверткой на 2,5 оборота.
2. Открутите винт H, также предварительно полностью затяните на 2,5 оборота.
3. Запустите пилу и прогрейте 5-10 минут.
4. Во время прогрева пилы медленно затяните винт L по часовой стрелке (вращение винта в этом направлении приводит к истощению топлива, что приводит к увеличению скорости), с помощью тахометра необходимо найти максимальную частоту вращения двигателя на холостом ходу, а затем открутить винт 1/4 против часовой стрелки стрелки.
5. Отрегулируйте винт H на максимальной частоте вращения двигателя в соответствии с принципом, описанным выше.
6. Затем скорость холостого хода регулируется винтом Т (против часовой стрелки). Он должен быть установлен так, чтобы двигатель работал стабильно, без посторонних шумов и до тех пор, пока пила не остановится на холостом ходу (если она вращается).
7. Запустите пилу снова и убедитесь, что она работает плавно, без дыма и царапин.

Нюансы настроек

Важно знать, что карбюратор регулируется только после полной диагностики пилы, устранения неисправностей других частей бензопилы (воздушный и газовый фильтр, свеча зажигания, прокладка между двигателем и карбюратором)

Когда себя регулировать, а когда лучше отдать в сервисный центр

Вы можете настроить карбюратор самостоятельно, если у вас есть представление о его принципе работы, а последовательность алгоритма настройки точно выполнена. Если после регулировки дома стабильность бензопилы не достигнута, вам следует проконсультироваться со специалистом, чтобы избежать необратимого повреждения бензопилы Huter.

Бензопила Huter BS-52 – описание модели

При разработке этой модели производителю удалось выгодно совместить простоту устройства и несколько важных инновационных функций. Все они направлены на повышение эффективности инструмента при его эксплуатации в условиях ограниченного пространства.

Среди главных конструктивных инноваций пилы выделяется улучшенная антивибрационная система, включающая 8 усиленных пружин. Их грамотное размещение и увеличенная гибкость позволяют гасить не только средние по интенсивности, но и самые ощутимые колебания мотора.

Бензопила Хутер BS-52 обладает сравнительно небольшими физическими размерами, что делает ее достаточно удобной для работы в труднодоступных местах. Для работы пилы в таких условиях производитель оборудовал модель ударостойким пластиковым корпусом, выдерживающим удары о стволы плодовых деревьев и стены рядом расположенных зданий.

Бензопила Huter в этой комплектации получилась достаточно мощной и выносливой. Благодаря высокой частоте вращения коленвала и долговечным комплектующим двигателя модель способна выдерживать длительную распиловку бревен и резку крупных веток без большого вреда для ЦПГ мотора.

Параметры этой модификации марки Huter включают:

• мощность ДВС – 3 л. с.;
• топливный/масляный резервуар – 500/210 мл;
• длина шины/шаг цепи – 50 см/0,325″;
• вес с гарнитурой и заправленными баками – 6,3 кг.

Модель оснащена фирменным фиксатором оборотов, предназначенным для настройки максимально допустимой скорости вращения коленвала двигателя в разных рабочих режимах.

Разборка и чистка глушителя

Если двигатель на малых оборотах работает отлично, а на больших начинает глохнуть, причина может крыться в искрогасителе глушителя, забитом продуктами сгорания.

• снять глушитель;
• разобрать (есть и неразборные модели);
• очистить от нагара, используя моющие средства;
• высушить феном;
• установить на место.

Сухая чистка недопустима, так как в нагаре присутствуют канцерогены, вдыхание которых опасно для здоровья. После снятия глушителя выпускное отверстие закрывается чистой тряпкой.

Перебои в работе бензопилы сигнализируют о возможном засорении глушителя

Чтобы не происходило засорение глушителя, необходимо следить за составом топливной смеси. Количество масла не должно превышать нормы, рекомендуемые производителем. Плохое качество масла также негативно влияет на работу двигателя.

Бензопила Макита Dcs 34 Регулировка Карбюратора

Регулировка карбюратора своими руками на бензопиле

Регулировка карбюратора бензопилы обеспечивает эффективную работу инструмента на полной мощности при экономичном потреблении горючего. Регулировка должна выполняться при чистом топливном и воздушном фильтре. Для большего кол-ва карбюраторов регулировка осуществляется 3-мя винтами: для наибольших и минимальных оборотов и регулировки холостого хода.

Винтами H и L регулируется соотношение смеси бензина и воздуха определяемое открытием дроссельной заслонки карбюратора. При откручивании винтов происходит обогащение смеси, и обороты соответственно падают, при закручивании смесь обедняется – обороты растут.

Обозначение H относится к винту максимальных оборотов, управляющему главным жиклером, L. к винту минимальных оборотов, управляющему жиклером холостого хода. С помощью винта S осуществляется точная регулировка оборотов холостого хода. Иногда, для упрощения настройки, количество доступных регулировочных винтов карбюратора уменьшают.

Настройка карбюратора бензопилы подразделяется на два этапа – базовый (заводские настройки), осуществляемый при выключенном двигателе , и окончательный, производимый на работающем прогретом двигателе. Точное значение углов поворота следует брать из инструкций по эксплуатации для конкретной бензопилы. Если не соблюдать инструкции производителя может привести к повреждению двигателя.
