Регулировка карбюратора бензопилы Stihl ms 250

Эксплуатация цепной бензопилы и обслуживание Stihl 250 ms

Как правильно эксплуатировать бензопилу Штиль 250 мс:

• всегда выполняйте обкатку бензопилы штиль мс 250 перед началом интенсивной работы с пилой, минимальная ее продолжительность — 5 часов;
• защищайте глаза и легкие от стружки, пыли с помощью респиратора или маски;
• удерживайте бензопилу за рукоятку двумя руками;
• избегайте наклонного расположения шины — пилите не под углом, а опуская шину сверху вниз на бревно или доску;
• самостоятельный ремонт допустим только после окончания гарантийного срока, если неисправность произошла до года после покупки, обратитесь в сервис;
• такие же рекомендации относительно регулировки карбюратора — бензопилу должен диагностировать специалист;
• настройка пилы перед работой обязательна;
• схема всех составляющих бензопилы дана в инструкции по применению инструмента.

Регулировка карбюратора Штиль 250

Карбюратор любой бензопилы рано или поздно требует регулировки, процедура необходима из-за нескольких причин. Например, бензопила глохнет при работе или вовсе не заводиться. Простая чистка и регулировка может помочь решить проблему. Бензопила Stihl 250 имеет вполне стандартный карбюратор, поэтому процедура настройки будет несложной. Рассмотрим подробно весь процесс.

Когда нужно чистить карбюратор?

Определяется это по состоянию вашей свечи, в нормальном состоянии электроды должны быть кирпично-серого оттенка. Расстроенный карбюратор покажет черную свечу (обогащенная смесь) или со слишком белым налетом (бедная смесь).

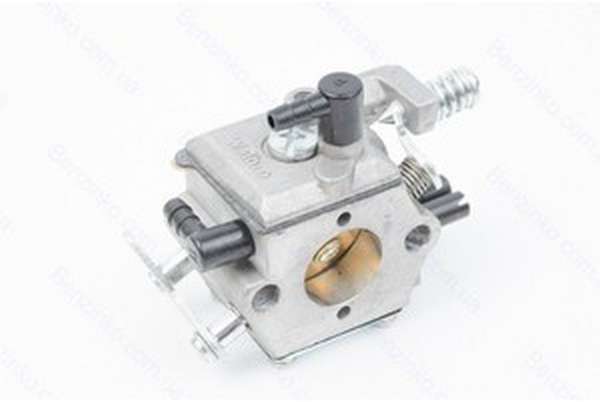

Устройство карбюратора Штиль 250 предполагает расположение основного винта со стороны глушителя, это и есть винт, регулирующий качество смеси. Стандартно в магазине продают бензопилу с открученным винтом на 1 оборот, это считается нормой до определенного срока эксплуатации. Чтобы смесь стала богатой, придется немного выкрутить винт, бедная смесь будет при закручивании винта. Обогащение смеси в карбюраторе бензопилы говорит о большей подаче топлива в карбюратор, при этом воздуха подается меньше. Бедная смесь характерна обратным процессом.

Бензопила Штиль 250: настройка карбюратора

Следует первым делом провести предварительное обслуживание бензопилы, в процесс входит:

• чистка воздушного фильтра;
• чистка карбюратора;
• промывка двигателя от грязи и пыли;
• настройка цепи;
• замена или чистка свечи;
• регулировка холостого хода.

Хорошо прогреваем мотор, чтобы работа двигателя была стабильной и карбюратор набрал нужные обороты. Далее регулировка бензопилы Штиль 250 проводиться следующими этапами:

1. Найдите винты « H » и « L », предварительно заглушив бензопилу. Заверните их до упора и выверните на 1 оборот.
2. Завести бензопилу и дать ей поработать на холостых 5-10 минут.
3. Добейтесь максимальных оборотов (14 000 об/мин.) , выжав газ и отрегулировав винт « H ».
4. Н айдите болт « LA » и настройте им холостой ход так, чтобы цепь пилы немного крутилась. После этого ослабьте винт на ¼ оборота.
5. В случае, если Штиль 250 глохнет или обороты не устойчивы, придется откручивать винт « L ». В это время обороты должны увеличиваться .
6. Последний этап — достижение оптимального холостого хода, бензопила должна работать на отметке 2 600 об/мин.
7. Карбюратор бензопилы Штиль 250 настроен!

Обратите внимание, что вышеописанная процедура может не помочь в виду наличию подсоса воздуха. Зачастую он заметен в прокладке между карбюратором, на сальниках коленвала или ускорительном насосе

Обращайте внимание на рабочую обстановку, в зависимости от температурных условий пила может работать по разному.

Если вовремя проводить настройку, результатом будет долгая эксплуатация бензопилы Stihl, уменьшенное потребление масла и топлива.

Видео

Для небольшого компактного механизма бензопилы штиль 250 правильная настройка карбюратора играет ключевую роль. Вся слаженная работа, все нагрузочные режимы и ее безотказная эксплуатация напрямую зависят от регулировки систем подачи топлива, качества и количества топливно-воздушной смеси. Данная статья описывает, как осуществляется регулировка карбюратора для штиль 250 и настройка всех его дозирующих систем.

Настройка карбюратора китайской бензопилы

Практически у любой китайской бензопилы регулировки такие же, как и у фирменных аналогов. Присутствуют те же винты L, H и T. Иногда встречаются пилы, у которых подлежит регулированию только холостой ход. Однако, по отзывам владельцев и работников сервиса, далеко не у каждой бензопилы отрегулировать карбюратор удаётся без проблем. Даже у опытных ремонтников некоторые модели могут отнять приличное количество времени, прежде чем получится получить приемлемый результат.

Стандартным для карбюраторов «китайцев» считается позиция винта L, при которой он на полтора оборота ослаблен от полностью зажатого положения. Для винта H — один оборот от того же состояния. На многих видео винт L называют регулировкой качества смеси, а винт H — её количества. Холостой ход регулируется таким же образом, как описано выше, на прогретом двигателе.

источник

Эксплуатация неисправности и ремонт

Агрегат с бензиновым двигателем является опасным в механическом и пожарном плане устройством. Движущая с большой скоростью цепь может нанести травмы вплоть до летального исхода. Во время работы из выхлопной трубы выделяются пары бензина и токсичные газы. Их вдыхание вредно для здоровья, а искры чреваты пожаром.

Незначительные поломки и неисправности устраняются на месте или в домашней мастерской. Если своими силами выполнить ремонт не удается, то следует обращаться в сервисный центр. Отсутствие квалифицированного обслуживания может стать причиной полного выхода изделия из строя.

Инструкция по эксплуатации

К бензопиле Штиль прилагается подробное руководство пользователю с таблицами, схемами и иллюстрациями.

Инструкция содержит такую информацию:

1. Техника безопасности.
2. Правила работы.
3. Устройство.
4. Режущая гарнитура.
5. Монтаж направляющей шины и цепи пилы (боковое, фронтальное и быстрое натяжение).
6. Контроль натяжения пильной цепи.
7. Тип топлива.
8. Порядок заправки.
9. Масло для цепи.
10. Контроль состояния системы смазки.
11. Зимний режим работы.
12. Запуск и остановка двигателя.
13. Уход за шиной.
14. Система воздушной очистки.
15. Настройка карбюратора.
16. Замена пускового троса.
17. Хранение изделия.
18. Заточка цепи.
19. Техобслуживание и уход за изделием.
20. Комплектующие.
21. Технические характеристики.
22. Запчасти и принадлежности.
23. Указания по ремонту

Документ заканчивается декларацией о соответствии стандартам ЕС и сертификатом качества.

Если не заводится

Если , то причин может быть несколько.

Рассмотрим наиболее распространенные предпосылки этого явления:

1. Нарушение правил приготовления топливной смеси или использование некачественного масла. Необходимо выкрутить и протереть свечу, проверить ее и установить на место. После заправки свежим бензином завести мотор.
2. Отсутствие поступления топлива. Чтобы найти неисправность, нужно изучить устройство инструмента. Причина может крыться в пустом баке, засорившемся шланге, фильтре или сапуне. Проводится прочистка или замена этих деталей.
3. Низкое давление в цилиндре. Возникает из-за износа поршня цилиндра, подшипников или западания поршневых колец. В большинстве случаев проблемные детали подлежат замене.

К числу наиболее распространенных неисправностей относится некачественная регулировка карбюратора. Остановимся на этом вопросе подробнее.

Как отрегулировать карбюратор

Первичная настройка мотопилы производится на заводе изготовителе. Она выставляется под параметры рекомендуемой топливной смеси. Регулировка карбюратора бензопилы Штиль 250 производится при переходе на летний или зимний режим эксплуатации и выявлении сбоев в работе агрегата.

своими руками можно такими способами:

1. Выставление натяжения троса привода дроссельной заслонки.
2. Уплотнения места соединения блока и топливного шланга.
3. Замена износившейся мембраны.
4. Прочистка каналов карбюратора.
5. Промывка изделия в чистом бензине.
6. Замена топлива и промывка трубопровода.

Если все осуществленные мероприятия не дали желаемого результата, то инструмент следует сдать в сервисный центр.

Ремонт других неисправностей

При проведении лесозаготовительных работ профессионалам и любителям приходится сталкиваться с множеством проблем, связанных с нарушением функционирования бензопилы.

Наиболее распространены следующие:

1. Мотор глохнет на высоких оборотах. Происходит это из-за забитого продуктами сгорания искрогасителя глушителя. Деталь снимается и промывается в теплой воде с моющими средствами. После сушки глушитель устанавливается на место.
2. Отсутствует масло для смазки пильной цепи. Причиной может быть грязное или густое масло, забитый шланг, нарушение целостности стыков или повреждение маслонасоса. В зависимости от повреждения проводится заделка щелей, прочистка каналов или замена деталей.
3. Не работает тормоз цепи. Проблема возникает из-за засорения смазкой или опилками тормозной ленты и пространства под крышкой. Необходимо очистить все узлы и механизмы от мусора. Если лента износилась, то ее необходимо заменить.

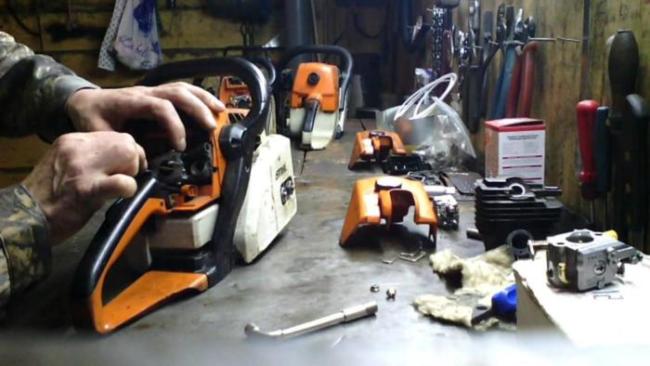

Ремонт карбюратора бензопилы Штиль 250

Наиболее распространенными неисправностями карбюратора, которые сказываются на работе бензопилы Stihl, считаются такие:

1. Двигатель не запускается;
2. ДВС после запуска работает неуверенно и неравномерно, через время глохнет;
3. Двигатель не работает на всю мощность;
4. Протечка масла или бензина.

Основные неисправности карбюратора их устранение

1. Главная проблема карбюратора – засор или выход из строя сетчатого фильтра. Для уточнения неисправности нужно открутить крышку топливного фильтра и достать сетчатый фильтр. Грязь промыть бензином или продуть. Визуально видимые повреждения фильтра не устраняются – изделие нужно менять;
2. На разгерметизацию проверяют корпус заслонки дросселя, точки соединения на карбюраторе, трубопровод – их смазывают мыльной пеной и следят за появлением пузырьков воздуха.

Ремонт вытянутых шпилек карбюратора

Карбюратор для бензопилы Stihl 250 крепится к корпусу цилиндра ДВС на двух шпильках с резьбой М6. При длительной эксплуатации агрегата карбюратор часто снимается для прочистки и замены деталей, поэтому резьба на шпильках может повредиться.

Замена шпилек на новые – дело нескольких минут. Обычно в ремкомплекте такие резьбовые метизы не поставляются, поэтому их нужно купить в строительном магазине. Это шпилька длиной 100-120 мм с наружной резьбой М6. Гайки с фланцем для шпилек тоже лучше заменить на новые. Все эти детали лучше заменять на нержавеющие.

Карбюратор переполняется

1. Если карбюратор «переливает», то это означает только одно: мембрана засохла и загрубела, поэтому ее давление на коромысло стало избыточным и неконтролируемым. Для замены мембраны нужно снять с корпуса бензопилы карбюратор, и разобрать его;
2. Если карбюратор поплавковый, то, скорее всего, засорилось посадочное место под поплавок, или поплавок разгерметизировался. В первом случае камеру и поплавок промывают, во втором – поплавок меняют на новый.

Как заменить патрубки

Резиновый впускной патрубок карбюратора служит для его присоединения к камере внутреннего сгорания – это топливный трубопровод. После длительного воздействия масла и бензина на резину она начинает растрескиваться и растягиваться, соединение теряет герметичность. Для замены патрубка можно купить его отдельно или в ремкомплекте. В комплекте с патрубком идет уплотнитель, который тоже может быть деформирован, поэтому подлежит замене.

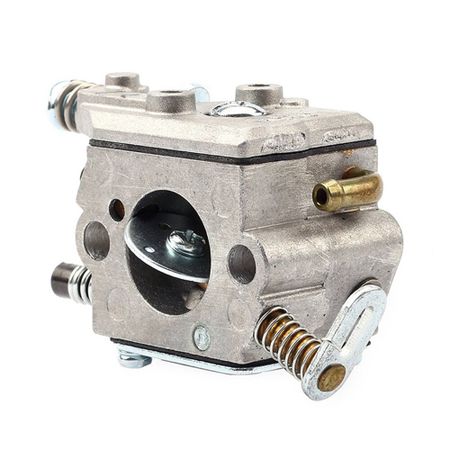

Ремкомплект карбюратора

Ремкомплект для Zama C1Q-S состоит из диафрагмы топливного насоса, мембраны топливного насоса, прокладки для диафрагмы, прокладки для мембраны, запорной иглы. Стоит такой ремкомплект от 70 рублей и выше – в зависимости от комплектации и модели бензопилы. В полный ремкомплект входят: мембраны, прокладки, металлические элементы карбюратора (жиклеры, иглы, прокладки).

Сколько стоит новый карбюратор на бензопилу Штиль 250

В зависимости от модели бензопилы карбюраторы будут стоить по-разному — от 400 до 1500 рублей. Цена зависит от компании-производителя, и карбюратор от тайваньского Walbro будет дороже изделий китайского, даже лицензионного, производства. Соответственно, стоимость подделок будет варьироваться от 100 до 300-500 рублей.

Регулировка карбюратора бензопилы штиль 250

Рис. 2. Регулировка карбюратора бензопилы Штиль 250.

Пошаговая регулировка карбюратора Штиль МС 250 со счетчиком оборотов осуществляется в следующей последовательности:

1. Заглушить двигатель, винты H и L следует закрутить до упора, затем вывернуть оба на один оборот.
2. Двигатель завести, прогреть. На максимальных оборотах винтом Н добиться максимальной частоты коленчатого вала 14000 об/мин, зафиксированной тахометром либо счетчиком оборотов двигателя. Удерживать максимальные обороты двигателя не более 10 секунд.
3. Болтом LA упора холостого хода добиться начала движения цепи. После этого повернуть болт LA на ¼ оборота против часовой стрелки.
4. Проверить разгон механизма бензопилы Штиль 250. Регулировка карбюратора продолжается, если обороты холостого хода неустойчивы или бензопила разгоняется недостаточно. Винт L необходимо слегка повернуть против часовой стрелки. Пила при этом должна быстро набрать обороты, устойчиво функционировать на холостом ходу. Окончательно подкорректировать работу винтом LA. По тахометру холостой ход должен соответствовать каталожному значению 2800 об/мин.

Аналогично производится регулировка карбюратора бензопилы Штиль 211 своими руками.

В своей статье автор максимально подробно осветил все детали регулировки всем знакомого механизма производства Германии под названием пила Штиль 250. Регулировка карбюратора несложная и доступная каждому домашнему мастеру. Выполняя рекомендации, изложенные автором статьи, каждый может настроить свою бензопилу Штиль 250 и наслаждаться ее безупречной работой.

Соотношение топливной смеси

Моторное масло для двухтактных двигателей STIHL 1:50 :

1:50 = 1 часть масла + 50 частей бензина

другие марочные моторные масла для двухтактных двигателей классификации ТС:

1:25 = 1 часть масла + 25 частей бензина

Примеры соотношений топливной смеси:

Количество бензина

STIHL — масло для двухтактных двигателей

1:50

Другие моторные масла спецификации 2Т-ТС

1:25

литры
литры
(см³)
литры
(см³)

1
0.02
(20)
0.04
(40)

5
0.10
(100)
0.20
(200)

10
0.20
(200)
0.40
(400)

15
0.30
(300)
0.60
(600)

20
0.40
(400)
0.80
(800)

25
0.50
(500)
1.00
(1000)

Если остались вопросы, по регулировке, посмотрите видеоинструкцию по регулировке карбюратора на бензопиле Штиль 230 и 250:

Карбюратор Sthil MS180 (Штиль 180). Регулировка — не, не слышал….

На бензопилы Штиль МС 180 выпускаемые на данный момент и в последние короткий промежуток времени инсталлируются карбюраторы китайского производства, имеющие только один винт регулировки. Такие карбюраторы мембранного типа фактически не предназначены к разборке, так как он весь запаен и залит. Так сказать:»Регулировка — не, не слышал….» В данном случае проще приобрести карбюратор бензопилы Штиль 180 , при этом продаются карбюраторы как уникальные(тоже произведенные в КНР, но на заводе принадлежащем STIHL), так и от посторониих (тоже китайских) производителей.

Нужно отметить, что не глядя на китайское создание, уникальные карбюраторы Штиль 180 очень надежны и изредка подводят хозяев. Стоимость на уникальный карбюратор для Stihl 180 и даже не уникальный различается очень значительно. Например, если неоригинальный карбюратор в вебе стоит от 700 рублей, то уникальный 2500 рублей, другими словами практически в 4 раза дороже.

Для бензопил выпускаемых 5 и поболее лет может быть приобрести ремкомплекты. Стоимость на ремкомплект для карбюратора Штиль 180 колеблется от 200 до 400 рублей.

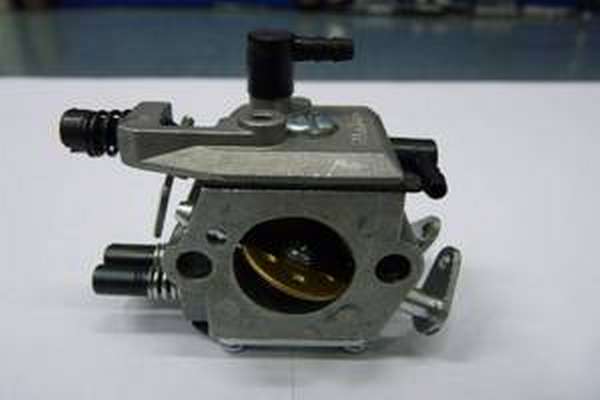

Конструкция и принцип функционирования карбюратора бензопилы

Устройство карбюратора, в общем, во всех пилах одинаково, исключение составляют бензопилы китайского производства. Но, в принципе, не будет лишним заглянуть в техпаспорт инструмента и изучить строение карбюратора. Его основные составляющие таковы:

• трубка — элемент, отвечающий за порционную подачу воздуха путем открытия или закрытия заслонки;
• диффузор — элемент, расположенный у входного отверстия, через которое подается топливо и предназначен для ускорения потока воздуха;
• распылитель — механизм впрыскивания топлива в поток воздуха;
• поплавковая камера — полость, предназначенная для поддержания горючей смеси на одном уровне. Именно из нее через жиклер, топливо попадает в распылитель.

Признаки, говорящие о необходимости регулировки карбюратора

Есть несколько признаков того, что карбюратор работает некорректно и его требуется отрегулировать.

Пила с трудом заводится и почти сразу после старта глохнет. Причина этого в том, что в топливе содержится низкая доля октана.
Слишком большой расход топлива, очень большой объем выхлопных газов, горючее расходуется не полностью. Здесь причина кроется в слишком насыщенной смеси, подаваемой в двигатель.
Нарушено крепление винтов регулировки из-за вибрации и неисправности защищающего колпака. Это встречается редко и вследствии попытки регулировки винтов.
Попадание мусора (или окалины) в карбюратор из-за поломки воздушного фильтра или использования топлива низкого качества. Здесь одной регулировки будет недостаточно, нужно еще провести промывку.
Сильная изношенность поршней. Настройка карбюратора поможет временно. В этом случае необходимо капитально ремонтировать двигатель.

Если у вас присутствуют некоторые из вышеописанных признаков, значит пора заняться регулировкой карбюратора бензопилы.

Подготовка к регулировке

Регулировка карбюратора бензопил происходит с помощью трех винтов:

• «H» — винт, регулирующий максимальные обороты и главный жиклер;
• «L» — винт для настройки малых оборотов мотора и жиклера холостого хода;
• третий винт регулирует холостой ход и может обозначаться по-разному: «LA», «S», «T».

Возможно также, что в вашей бензопиле винтов будет меньше, зависит от производителя.

Итак, обозначение винтов мы выяснили, переходим к подготовительным процедурам. Здесь все просто.

• Найдите в техпаспорте на пилу информацию об углах поворота винтов. Это условие должно соблюдаться, иначе это может стать причиной поломки двигателя.
• Положите бензопилу на какую-либо устойчивую поверхность.
• Цепь пилы должна быть направлена в сторону от вас во избежание травм.
• Чтобы добраться до карбюратора, открутите болты крышки бензопилы и снимите её.
• Далее убирается поролон и часть воздушного фильтра.

Теперь можно приступить непосредственно к самой регулировке, которая производится в два этапа.

Регулировка карбюратора бензопил

Завершив процедуру, запускаем двигатель и прогреваем его 10 минут, установив на средние обороты. Теперь займёмся винтом холостого хода, который, как мы помним, может быть обозначен по-разному. Его необходимо закручивать против хода часовой стрелки, пока мотор не начнет работать равномерно. Следите за тем двигается или не двигается цепь. Если да, то винт нужно еще покрутить против часовой стрелки. Если двигатель в этом режиме глохнет, немного проверните винт по часовой стрелке.

По завершении всех манипуляций обязательно проведите проверку: ускорения, холостого хода и числа оборотов.

Проверка работы бензопилы после настройки карбюратора

Правильно ли вы отрегулировали карбюратор на бензопиле покажут следующие испытания. Плавно нажимайте на акселератор и, если обороты двигателя почти сразу возросли до максимальных, значит он работает нормально при ускорении. Под максимальными понимаются значения от 2800 до 15000. Если этого не происходит, крутим винт L на одну восьмую оборота против часовой стрелки.

После этих испытаний нужно проверить работу бензопилы в режиме холостого хода. Можно говорить о правильной регулировке винта холостого хода, если при проверке цепь не двигается, а мотор при нажатии на акселератор быстро набирает максимальное количество оборотов. Звук мотора должен попадать в четыре такта.

Ремонт карбюратора бензопилы Штиль 180

К основным неисправностям карбюратора бензопилы Штиль 180 можно отнести следующее.

Не поступает бензин в карбюратор. Банальная причина – отказ топливного насоса. Диафрагма потеряла эластичность или прохудилась. Такое бывает из-за усталости материала при длительном использовании. В результате чего, при разрежении в двигателе диафрагма не поднимается и не открывает топливный канал с клапаном. Ее можно заменить запасной из ремкомплекта, разобрав карбюратор. Бензин также может не поступать из-за забитого фильтрующего элемента (сеточки) в канале между топливным насосом и игольчатым клапаном. Лечится также заменой из ремкомплекта. Карбюратор переливает. Не трудно догадаться, что проблема кроется в главной камере. Частички грязи попадают в полость между иглой и каналом, т.е. клапан не полностью закрывает канал, когда это нужно и камеру заливает. Очень часто мембрана перестает выполнять свои функции из-за растяжения (естественный износ). В результате, при опускании мембрана не до конца поднимает иглу, и топливо продолжает поступать. Главная мембрана также входит в состав ремкомплекта. Заменить ее не составит труда. Очень часто после зимнего простоя владельцы бензопил Штиль 180 сталкиваются с трудным запуском. В этом случае имеет место залипание клапана в форсунке. Производитель рекомендует, перед тем как положить бензопилу на хранение, дожечь оставшийся бензин в карбюраторе. Бензин склонен к испарению и при долгом хранении, в карбюраторе остается моторное масло, при контакте с которым клапан форсунки начинает прилипать к корпусу. В результате топливо не поступает в диффузор. Так как форсунка не входит в состав ремкомплекта, приходится ее выбивать и тщательно промывать

Делать это нужно очень осторожно. Если забился жиклер холостого хода или форсунка, их достаточно продуть сжатым воздухом

Или промыть в бензине, в 90 % случаев это помогает

Но нельзя использовать иголки или проволоки, т.к. есть риск изменить проходное сечение, тем самым изменив пропускную способность жиклеров.

Итак, вы решили снять карбюратор и провести диагностику. Порядок снятия следующий:

1. Нажимаем курок газа и опускаем рычаг подсоса вниз. Поворачиваем защелку и снимаем крышку бензопилы.
2. Откручиваем торцевым ключом на 8 обе гайки крепления и снимаем воздушный фильтр с корпусом.
3. Снимаем тягу газа (дроссельной заслонки) карбюратора.
4. Отсоединяем трос от рычага управления
5. Вынимаем рычаг управления двигателя со своего места. Параллельно отсоединяем тягу воздушной заслонки.
6. Потянув карбюратор на себя, снимаем его со шпилек. Не забываем отсоединить шланг подачи топлива.

Более подробный и наглядный алгоритм демонтажа карбюратора с бензопилы представлен на видео.

Что касается разборки карбюратора бензопилы Штиль 180, то тут все просто. 1 болт откручивается на крышке топливного насоса и 4 болта на крышке главной камеры. Этого достаточно, чтобы поменять все необходимые компоненты из ремкомплекта.

После разборки карбюратор необходимо промыть в бензине, а каналы и жиклеры продуть сжатым воздухом. Ни в коем случае нельзя продувать карбюратор под высоким давлением и в собранном состоянии. Иначе вы можете растянуть мембрану или диафрагму. Карбюратор перестанет работать должным образом.

Для того, чтобы оценить состояние сеточки-фильтра и мембраны, нужно выполнить следующую последовательность действий:

1. Откручиваем винт.

2. Оцениваем состояние мембран, убираем пыль и грязь, при необходимости меняем мембрану на новую.

3. Проверяем состояние сеточки-фильтра на наличие грязи, при наличии чистим.

4. Собираем все обратно и разбираем карбюратор с другой стороны. Открутив 4 болта снимаем крышку, убираем мембрану и оцениваем состояние внутренностей.

5. Чтобы проверить исправность подачи топлива, надев шланг на штуцер.
6. Дуем в него ртом, при этом пальцами открываем игольчатый клапан, все должно четко срабатывать.
7. Продуваем 2 отверстия в жиклерах, тем же шлангом, они должны спокойно дуться, без чрезмерного усилия. При необходимости достаточно прочистить обычном очистителем WD-40.
8. Снимаем жиклер-форсунку, расположенную справа, и прочищаем тоненькой проволокой, с обратной стороны.
9. Все чистим и собираем. При установке крышке, соблюдайте правильную установку. Смотрите фото ниже.

Что касается ремкомплекта карбюратора Штиль 180, то в него входит комплект прокладок для крышек, диафрагма и мембрана, игольчатый клапан, коромысло с осью и пружиной. Цена такого комплекта от 100 до 400 рублей.
