Ремонт дрели своими руками

Устройство и неисправности шуруповёрта

Все шуруповёрты устроены примерно одинаково. Они состоят из следующих функциональных узлов:

  • кнопка пуска;
  • широтно-импульсный регулятор;
  • электродвигатель;
  • транзистор;
  • планетарный редуктор.

Шуруповёрт любой модели состоит из пяти основных функциональных узлов

Все компоненты прибора находятся в прочном и эстетичном корпусе, который имеет прорезиненую рукоятку, кнопки управления и регулировки, а также гнездо для установки аккумулятора (если шуруповёрт рассчитан только на работу от сети 220 В, аккумулятора у него нет).

Шуруповёрт имеет красивый эргономичный корпус, на котором находятся все необходимые органы управления

При нажатии на кнопку пуска не до конца шуруповёрт может пищать. Это нормальное явление работы двигателей постоянного тока при запуске и на низких оборотах.

Зачем и как регулировать трещотку

Трещотка шуруповёрта — это муфта, предназначенная для ограничения усилия при вращении патрона. Её наличие в электроинструменте можно определить по вращающемуся кольцу с цифрами. Некоторые пользователи не понимают значения муфты и не трогают её. Используя трещотку, можно регулировать глубину ввинчивания самореза. В слишком мягкий материал шляпка крепежа легко утапливается и может пройти насквозь. При использовании мелкого крепежа очень высокий крутящий момент может его разрушить. Трещотка предотвращает срезание шлица у саморезов и износ бит шуруповёрта. Чтобы определить нужное значение на регулировочном кольце, сделайте несколько заходов, начиная с минимального.

Каждая цифра на трещотке соответствует определённому значению усилия закручивания — чем больше цифра, тем больше усилие и наоборот

Если шуруповёрт имеет режим сверления, то последним значком на муфте будет пиктограмма с изображением сверла. В этом положении используется максимальный крутящий момент.

Частые неисправности шуруповёрта

Поскольку все современные шуруповёрты имеют стандартную схему устройства, неисправности у них тоже, как правило, типовые. К основным дефектам этого инструмента относятся:

  • неисправность аккумулятора;
  • износ щёток;
  • поломка кнопки;
  • биение патрона;
  • отсутствие реакции на попытки включения или выключения;
  • работа с перебоями.

Все эти поломки вы сможете устранить самостоятельно, если у вас есть опыт работы с измерительными и паяльными приборами. В некоторых случаях придётся менять узлы полностью, так как не все детали продаются отдельно. Если ремонт редуктора или двигателя является для вас слишком сложной операцией, эти элементы можно полностью заменить или отнести их в мастерскую.

Крепления: какими они бывают + (Видео)

Зажимной механизм крепится к валу дрели с помощью следующих способов:

— резьбовое соединение;

— конусное соединение.

В конструкции резьбового соединения часто применяется дополнительный стопорный винт, представленный на фото ниже. С его помощью обеспечивается надежность фиксации патрона.

Патрон, ключ и стопорный винт для резьбового соединения

Резьбовое соединение обеспечивается посредством идентичной резьбе на валу инструмента и в канале зажимного механизма. Немалое значение играет тип применяемой резьбы в данном соединении, а бывают они метрическими и дюймовыми. Используемая резьба на дрели обозначается с помощью специальной аббревиатуры, которая имеет примерный вид:

«1,5-15 М13х1,2»

Обозначает аббревиатура следующее:

ОбозначениеРасшифровка
1,5-15Первые цифры аббревиатуры указывают на минимальный и максимальный диаметр сверл, которые можно использовать для зажатия этим патроном
М13Буквенное обозначение говорит об использовании метрического типа резьбы, а цифра «13» — это ее диаметр в мм
1,2Обозначение шага резьбы в мм

Если в инструменте применяется дюймовая разметка резьбы, то аббревиатура обозначается UNF. В современных моделях дрелей используется дюймовый тип резьбы, так как выбор зажимных механизмов с дюймовой резьбой намного обширнее.

Вал для надежности закрепления зажимного механизма оснащается стопорным винтом, на котором имеется резьба с левосторонней нарезкой. Поэтому вывинчивание винта для снятия патрона осуществляется в направлении хода часовой стрелки.

Менее распространенным способом является крепление патрона с помощью зажимного механизма, основанного на применении конуса Морзе. В данном случае вал представляет собой форму конуса, а зажимной механизм оснащен аналогичной формой во внутреннем канале. Крепление механизма происходит под воздействием силового насаживания устройства на конструкцию вала электромотора инструмента. Маркируются такие механизмы с помощью следующих аббревиатур: B10, B12, B18 и т.д..


Ключевой патрон для дрели с конусным соединением (маркировка)

Буквенное обозначение свидетельствует о маркировке конуса, а цифровое — это диаметр хвостовой части инструмента. Конусное соединение имеет следующий вид, представленный на фото ниже.

Конусные соединители для патронов

Конусный способ крепления является более надежным, так как он выдерживает большие силовые нагрузки, нежели первый вариант соединения. К тому же он прост в применении: легко снимается и также легко одевается на вал.

Выясняем способ закрепления патрона

Для того чтобы выяснить способ закрепления патрона на дрели, необходимо провести внешний осмотр. Специалисты с первого взгляда определяют данный момент, а для малоопытных мастеров имеется маркировка, по которой можно судить о способе закрепления патрона на дрели. Примеры маркировок для конусного и резьбового соединений описаны выше.

Виды неисправностей электрической и механической частей дрели

Ремонт датчика движения своими руками

Наиболее распространенными проблемами с электрической составляющей являются случаи, когда дрель искрит на щетках вследствие их значительного стачивания или износа. Прибор с сильно износившимися щетками не включится вообще. Признак проблем с двигателем – отсутствие знаков его включения (звук, вибрация и прочее). У дрели с регулировкой оборотов могут перестать функционировать реверс и управление скоростью.

Механические неисправности – поломка подшипника или редукторного механизма, выход вала из строя. Проявляются они гудением, периодическими остановками прибора, замедленным вращением. Иногда возникают проблемы с патроном: трудности при отсоединении сверла, выкручивания патрончика относительно вала.

Регулятор Оборотов Дрели Без Потери Мощности

Схема регулятора оборотов

дрели

На рисунке ниже рассмотрена схема регулятора оборотов электродвигателя дрели, собранного в облике отдельного наружного блока и подходящего для всех дрелей мощностью до 1,8 кВт, также для других схожих устройств, где употребляется коллекторный движок переменного тока, допустим, в болгарках. Детали регулятора на схеме подобраны для типовой дрели мощностью около 270 Вт, 650 об/мин, напряжение 220В.

Тиристор типа КУ202Н с намерением его обычного остывания смонтирован на радиаторе. Чтоб задать подходящую частоту вращения электродвигателя шнур регулятора подсоединяют в сетевую розетку 220 В, а дрель включают уже туда. Потом, двигая ручку переменного сопротивления R задают требуемые обороты для старенькой дрели.

Представленная схема довольно ординарна для повторения даже начинающим радиолюбителем. Нужные для сборки составляющие и детали дешевы и просто доступны. Рекомендуется сборка конструкции в отдельном коробе с розеткой. Такое устройство можно использовать в роли переноски с типовым регулятором мощности

Механизм работы этой радиолюбительской самоделки последующий, когда нагрузка маленькая, то ток течет небольшой, как только нагрузка растет, обороты плавненько увеличиваются.

READ Как Снять Сверло С Дрели

частотник, с целью повышения и уменьшения оборотов

,без потери мощности . ХОЧЕШЬ ТАКОЙ ЖЕ? ПОКУПАЙ ПРЯМО .

Регулятор оборотов для дрели, УШМ, электро рубанка и тд.

Регулятор оборотов

длядрели который мне обошелся чуть больше доллара.

Микросборку LM317 требуется установить на радиатор. Диоды 1N4007 можно заменить на аналогичные рассчитанные на ток не ниже 1А. Печатная плата сделана на одностороннем стеклотекстолите. Сопротивление R5 мощностью не ниже 2Вт, или проволочное.

Источник питания на напряжение 12В должен иметь небольшой запас по току. Резистором R1 задаем необходимую частоту вращения на холостом ходу. Сопротивление R2 необходимо для установки чувствительности по отношению к нагрузке, им задается требуемый момент увеличения числа оборотов микродрели. Если увеличить емкость C4, то растет время задержки высоких оборотов.

Представленная ниже схема позволяет собрать очень простой, дешевый и полезный регулятор скорости вращения 12-вольтной микродрели для сверления отверстий в печатных платах в радиолюбительской практике.

Микросборка LM555 используется в роли широтно-импульсного модулятора. Питающее напряжение для ШИМ понижается и стабилизируется с помощью микросхемы LM7805). Прецизионный подстроечный резистор P1 на 50 КОм позволяет регулировать скорость вращения дрели. Полевой транзистор IRL530N применяется в роли выходного приводного элемента и может коммутировать ток до 27А. Кроме того он обладает быстрым временем переключения и малым сопротивлением. Диод 1N4007 нужен для защиты от ЭДС противодействия. В качестве альтернативы можно взять диод Шоттки MBR1645.

Источник

Ремонт кнопки с регулятором оборотов

Рисунок 2. Схема регулятора оборотов для микродрели.

Ремонт кнопки представляет собой довольно непростой процесс, требующий определенных навыков. При открытии корпуса некоторые детали могут просто выпасть и потеряться

Поэтому в работе нужна осторожность. В случае неполадок обычно выходит из строя симистор. Стоит эта деталь очень дешево

Разборка и ремонт происходят в следующем порядке:

Стоит эта деталь очень дешево. Разборка и ремонт происходят в следующем порядке:

  1. Разобрать корпус кнопки.
  2. Промыть и прочистить внутренности.
  3. Снять плату с находящейся на ней схемой.
  4. Выпаять сгоревшую деталь.
  5. Впаять новую деталь.

Разобрать корпус очень просто. Нужно отогнуть боковины и вывести крышку из фиксаторов

Делать все нужно аккуратно и осторожно, чтобы не потерять 2 пружинки, которые могут выскочить. Чистить и протирать внутренности рекомендуется спиртом. Зажимы-контакты в форме медных квадратиков выдвигаются из пазов, плата легко снимается

Сгоревший симистор обычно хорошо виден. Осталось выпаять его и впаять на его место новую деталь. Сборка регулятора производится в обратном порядке

Зажимы-контакты в форме медных квадратиков выдвигаются из пазов, плата легко снимается. Сгоревший симистор обычно хорошо виден. Осталось выпаять его и впаять на его место новую деталь. Сборка регулятора производится в обратном порядке.

Неисправности редуктора или патрона

Заклинивание патрона иначе говоря наличие скрежета свидетельствует о выходе из строя редуктора иначе говоря подшипников. В первую очередь, следует разобрать корпус дрели и оглядеть состояние шестеренок в редукторе. Износ шлицов крепления либо разрушенные зубья шестеренок свидетельствуют о выходе детали из строя. Такую шестерню нужно сменять. Шестерни осматривают на всей окружности, плавненько поворачивая валы рукою.

Подшипники инспектируют, поворачивая там вал. При тугом ходе вала следует начать со смазки подшипников. Если это не помогает, то они снимаются с оси с помощью специального съемника. Руками прокручивается обойма подшипника. Если движение затруднено или слышны посторонние звуки, то подшипник следует сменять.

На протяжении долговременной эксплуатации дрели может выйти из строя патрон. Время от времени это проявляется в невозможности извлечения сверла — регулировочная гильза не вертится или, напротив, просто прокручивается, а губы не раздвигаются. Это гласит об износе зубчатого соединения в патроне под воздействием железной стружки и пыли. Здесь ремонт сводится к подмене патрона. Крепление патрона на валу в большинстве случаев осуществляется левой резьбой и фиксируется винтом. Снять патрон можно, выкрутив винт, и поворотом патрона в оборотную сторону с усилием. В неких моделях дрелей патрон установлен при помощи конусной поверхности в натяг. Тогда его нужно вышибить несильными ударами по торцу не знакомых корпуса дрели.

Замена патрона дрели

Наконец, наиболее тривиальная проблема: сверло проворачивается в патроне, степень зажатия стала очень низкой. И далеко не каждый имеет представление о том, как снять патрон для замены.

Начнём с наиболее сложных экземпляров: в дрелях мощностью свыше 600–800 Вт патрон может иметь клино-конусную посадку. Шпиндель выполнен втулкой, в которую вставлен хвостовик цангового патрона. Чтобы его снять, нужно найти отверстие сбоку втулки, вставить в него мощную отвёртку и поддеть конец хвостовика, выталкивая его наружу. Если отверстия нет, втулка зажимается в тисках, а по патрону наносят несильные удары молотком через деревянный брусок. При этом удары чередуются в диаметрально противоположных точках с четырёх сторон.

В дрелях невысокой мощности шпиндель имеет наружную правую резьбу на конце, на которую накручивается патрон, и отверстие в центре с левой резьбой, куда закручивается шунтирующий болт. Этот болт имеет головку под четырёхгранную или крестовую отвертку, его необходимо выкрутить. Затем, заблокировав гвоздём крыльчатку двигателя, попытаться резким, но умеренной силы движением сорвать патрон против часовой стрелки. Если резьба закипела, дрель придётся разобрать, чтобы зажать шпиндель вместе с ведомой шестерней в тисках.

рмнт.ру

Как почистить

Состояние коллектора существенным образом влияет на срок службы щеток, значительно снизит искрообразование, что сделает работу болгарки на параметрах близких к номинальным. Для чего необходимо регулярно производить его чистку.

Один из вариантов технологии чистки коллектора показан в следующем видео. В качестве расходных материалов и инструментов используются доступные:

  • наждачное полотно с абразивными числами 1000 и 2000;
  • войлочный круг с цилиндрическим хвостовиком;
  • шуруповерт или дрель;
  • паста ГОИ;
  • игла;
  • надфиль;
  • небольшая щетка.

Технология проведения операций достаточно проста

Важно: не забывать снимать фаски на ламелях, собственно для чего здесь и нужен надфиль

Ремонт кнопки регулятора оборотов

Если рассматриваемый агрегат перестал набирать обороты, то нужно проверить работоспособность кнопки включения электрического двигателя, для этого необходимо разобрать корпус дрели, используя специальный пробник проверить напряжение на входных клеммах устройства. Починить данную неисправность можно такими способами:

Стоит отметить, что кнопка регулировки оборотов состоит из множества отдельных деталей, поэтому разборку стоит проводить предельно осторожно, чтобы случайно не потерять определенный элемент. Ремонт кнопки заключается в ее очистке от нагара, но не всегда этот метод эффективный

Дрель не включается что делать

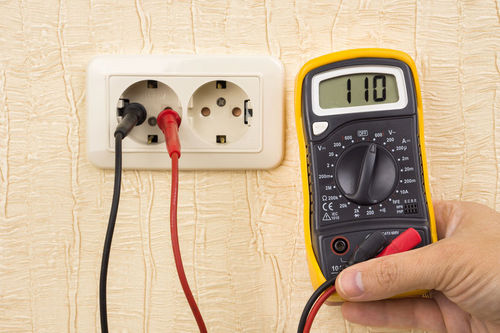

При подключении в сеть наблюдается отсутствие признаков жизни инструмента. С таким явлением приходилось сталкиваться не раз мастерам с опытом, но что делать, если такое явление случается впервые? Разобрать, провести диагностику и отремонтировать дрель. Поиск неисправности, когда не включается дрель, начинается с выявления наличия напряжения в сети. Банально, но факт — часто причиной неработоспособности инструмента является отсутствие напряжения в сети. Причинами этого может быть плановый ремонт на трансформаторной подстанции, срабатывание автоматических выключателей или повреждение кабеля питания розетки. Возьмите мультиметр, и измерьте напряжение в сети.

Если розетка исправна, то следующий подозреваемый на неисправность — это сетевой кабель. Да, он тоже не вечный, и может повредится в процессе эксплуатации инструмента. Не пытайтесь найти поломку визуально, так как это впустую потраченное время. Возьмите тестер, и включив режим прозвонки, проверьте целостность обоих жил. Для этого необходимо разобрать корпус, и поочередно касаться одним щупом к контакту на вилке, а вторым к проводу, подключенному к кнопке. Исправными являются жилы, когда прибор «пищит».

Алгоритм разборки перфоратора

Для устранения механических и электрических неисправностей (за исключением поломки электрической вилки) без разборки корпуса агрегата не обойтись. Наибольшей популярностью среди мастеров, как домашних, так и профессиональных, пользуются марки перфораторов Bosch, Makita, Интерскол, Энергомаш. Конструкция агрегатов разных производителей примерно одинакова, поэтому и способы разборки аппаратов будут похожими. Но не следует разбирать аппарат полностью, поскольку собрать его обратно будет сложно. На фото ниже показано, как выглядит полностью разобранный перфоратор.

Демонтаж патрона

Разборку агрегата для поиска неисправностей следует проводить аккуратно, с осмотром каждой снятой детали. Чтобы сборка не вызывала затруднений, процесс разборки лучше фотографировать. Если вы не обнаружили внешних дефектов на аппарате, то его разборку рекомендуется начать с патрона.

Вначале снимите пыльник (1), сделанный из резины.
Аккуратно, чтобы не потерять, с помощью отвертки снимите стопорное кольцо (2) и после этого – пыльник из пластика (3)

На следующем этапе важно не потерять небольшой шарик, который находится под шайбой (4). Снимите шайбу (4), пластину (5) и пружину (6), а также шарик (7)

Именно при износе данных деталей бур выпадает из патрона. В некоторых моделях патронов возможно наличие дополнительных шариков и шайб.

Разбираем корпус

Если требуется разборка корпуса агрегата, то сначала нужно снять переключатель режимов работы.

  1. Поставьте переключатель в позицию “Удар”. Обычно в этом месте на корпусе нарисован молоток. В случае, когда данного режима нет, поставьте переключатель в позицию “Удар + сверление”.
  2. Далее, следует нажать на кнопочку, расположенную на ручке переключателя, и провернуть его немного ниже значка с изображением молотка до характерного щелчка.
  3. После этого необходимо поддеть переключатель отверткой и, потянув его на себя, снять. В некоторых моделях агрегатов данный переключатель может быть прикручен шурупами к корпусу.

Разборка электрической части перфоратора

Чтобы добраться до электрической части аппарата, если возникли подозрения, что именно здесь может быть поломка, необходимо выполнить следующие действия.

  1. Открутите шурупы, удерживающие заднюю крышку, и снимите ее.
  2. Выкрутите крепеж, удерживающий сетевой кабель.
  3. Далее, следует вытащить из креплений провода и снять кнопку пуска.
  4. Снимите все прикрепленные к статору провода.
  5. Извлеките щетки, открутив крепежные болты.
  6. Разделите корпуса электрической и механической части аппарата, открутив соответствующие болты. Для разделения используйте “плоскую” отвертку.
  7. Извлеките ротор из редуктора. Если нужно заменить подшипники, воспользуйтесь специальным съемником.
  8. Снимите воздухозаборник, находящийся в корпусе электрической части перфоратора.
  9. Отсоедините от корпуса статор. Для того, чтобы он легче вышел из кожуха, рекомендуется тянуть статор с легким постукиванием по корпусу деревянным предметом.

Понятие о щёточном механизме

Так как загрязнение болгарки неизбежно, об устройстве этой детали необходимо знать побольше. При разных неисправностях наибольший процент выявляется именно в этом узле. Кроме того, даже в исправном инструменте невынужденный износ щёток неизбежен, хотя и происходит это очень редко.

Выбор электрощеток

Этот элемент представляет собой шестигранную геометрическую фигуру с одинаковыми параллельными гранями. Для обеспечения электрического контакта в него запрессован медный поводок. Размеры и формы щётки бывают различными, как и материал для их изготовления. Первоначальное устройство было простым: медная проволока и токопроводящая кисточка. Но в связи с большим износом эту конструкцию пришлось модернизировать.

Современные токосъёмные элементы производят при помощи сжимания углеродистых материалов с повышением температуры и давления.

Если при работе болгаркой, как, впрочем, и дрелью, инструмент функционирует рывками, с характерным запахом гари, то первопричина кроется в износе этой небольшой детали. Пренебрегать их заменой не рекомендуется, так как это неизбежно приведёт к выходу приспособления из строя. В этом случае работу нужно прекратить, выяснить причину, почему горят щётки на электродвигателе, и приступить к ремонту.

Разновидности устройств для съёма тока

Недооценка важности исправного состояния этой детали приводит к серьёзным последствиям. Своевременные мероприятия по их предотвращению продлят срок службы инструмента

Для начала нужно разобраться в разновидностях токоприёмников:

  • Изготовление графитовых щёток для болгарки происходит при помощи смешивания основного вещества со связующим составом. В результате прессования углеродистых материалов под давлением и дальнейшего обжига получается изделие с дополнительной прочностью и износостойкостью. Затем начинается процесс графитизации, который заключается в нагреве до температуры в 2500—2600 градусов в особых печах. Это самый распространённый вид подобных изделий хотя и стоящий довольно дорого, но срок эксплуатации отчасти её компенсирует.
  • Для производства угольных щёток для болгарки используют тот же графит или сажу, только из цикла исключается дополнительная закалка. Это значительно снижает как себестоимость изделия, так и его долговечность.
  • Сырьё для изготовления металлографитных щёток, как следует из названия, кроме основного элемента, включает металл. Обычно это медный порошок, но не исключается добавление олова, свинца или серебра. Содержание металлического компонента может доходить до 80 процентов. Применение для подобных деталей находится преимущественно в промышленных генераторах и электродвигателях. Для бытовых нужд у этих изделий слишком высокая цена.

Ремонт кнопки с регулятором оборотов

Рисунок 2. Схема регулятора оборотов для микродрели.

Ремонт кнопки представляет собой довольно непростой процесс, требующий определенных навыков. При открытии корпуса некоторые детали могут просто выпасть и потеряться

Поэтому в работе нужна осторожность. В случае неполадок обычно выходит из строя симистор. Стоит эта деталь очень дешево

Разборка и ремонт происходят в следующем порядке:

Стоит эта деталь очень дешево. Разборка и ремонт происходят в следующем порядке:

  1. Разобрать корпус кнопки.
  2. Промыть и прочистить внутренности.
  3. Снять плату с находящейся на ней схемой.
  4. Выпаять сгоревшую деталь.
  5. Впаять новую деталь.

Разобрать корпус очень просто. Нужно отогнуть боковины и вывести крышку из фиксаторов

Делать все нужно аккуратно и осторожно, чтобы не потерять 2 пружинки, которые могут выскочить. Чистить и протирать внутренности рекомендуется спиртом. Зажимы-контакты в форме медных квадратиков выдвигаются из пазов, плата легко снимается

Сгоревший симистор обычно хорошо виден. Осталось выпаять его и впаять на его место новую деталь. Сборка регулятора производится в обратном порядке

Зажимы-контакты в форме медных квадратиков выдвигаются из пазов, плата легко снимается. Сгоревший симистор обычно хорошо виден. Осталось выпаять его и впаять на его место новую деталь. Сборка регулятора производится в обратном порядке.

Кнопка Включения Дрели С Регулятором Оборотов

Подключение кнопки дрели

Многих пользователей электродрелей может когда начать интересовать вопрос, как осуществляется подключение кнопки дрели к проводке инструмента. Появляется такой вопрос обычно при наличии неисправностей в старой кнопке, по причине чего требуется подключить новую. Здесь я расскажу, как ее следует подключать — что куда втыкается.

Я не буду здесь описывать, как разобрать корпус электродрели, чтобы добраться до внутренностей, так как предполагаю, что раз уж вы задались вопросом замены, то разборка корпуса для вас лично будет легко. Я думаю, что тот, кто не знает как разобрать корпус, даже не станет задумываться о самостоятельной замене чего-либо в инструменте.

Что нужно, первым делом следует приобрести. Подобна нефти должна совпадать с прежней по размерам не мощностным характеристикам, поэтому, идя за покупкой, захватите ее самостоятельно для образца не запишите точную модель вашего инструмента.

Как отсоединить старую кнопку?

Для ее отсоединения понадобится тонкая шлицевая (прямая) отвертка не булавка. Отверткой откручиваем имеющиеся болты, которые зажимают кабеля, идущие от сетевой вилки.

READ Как Вставить Насадку В Дрель

Остальные провода закреплены пружинным зажимом. Для их отсоединения нужно в углубление, где находится клемма, продеть острие булавки. Благодаря такому действию происходит расжатие клеммы не провод вынимается вместе с булавкой.

При отсоединении советую вам оставить на рабочем месте провода, идущие от конденсатора, чтобы не забыть, к каким контактам он крепится. Поскольку он кроме как к клеммам кнопки не просто никуда не прикреплен, их можно извлечь вместе не в таком виде нести в магазин, чтобы купить новый экземпляр. После покупки в начале воткните конденсатор на новое место, после этого про это есть вариант не думать.

Схема подключения кнопки дрели с регулятором оборотов и реверсом

Собственно наглядная схема подключения показана на расположенном ниже изображении.

Дам несколько уточнений.

  • На рисунке самый распространенный тип рассматриваемой запчасти. Крепление электропроводов от сетевой вилки осуществляется к клеммам, которые имеют болтовое крепление. Остальные втыкаются в самозажимные контакты. Если ваша кнопка не такая, то лучше по старому экземпляру сделать пометки, что куда крепится. Также на самом корпусе может быть нарисована схема, по которой тоже можно сориентироваться.
  • Если вы подключили конденсатор так, как было написано выше, то после подсоединения проводов от вилки у вас на нижней части корпуса останутся только два контакта, куда нужно воткнуть два кабеля от статора. Обычно они имеют такое же положение на статоре, как на рисунке. Их длина должна быть больше, чем у двух других, чтобы они могли дотянуться до своих зажимов. При этом нет разницы, какой провод в какой из двух контактов втыкать.
  • К зажимам реверса подключаются оставшиеся два электропровода от статора, а также кабели от щеток. При этом соединение осуществляется по диагонали: провода от статора втыкаются по разные стороны в диагонально расположенные контакты; и от щеток также. При этом от того, куда конкретно будут воткнуты провода, зависит только то, в будет вращаться патрон при определенном положении курка реверса. Главное подсоединять диагонально.

READ Как Раскрутить Патрон Дрели Без Ключа

Такова схема подключения. Надеюсь, что у вас получится все правильно подключить и дрель будет работать как надо.

источник

Частые неисправности, причины

Болгарка может не набирать положенные нормативным режимом обороты, работать с самопроизвольным их изменением, с рывками и в крайних случаях вообще прекращать вращаться. При наличии опции регулировки оборотов она может не реагировать на изменение положения указателя режимов работы.

Некоторые виды неисправностей и способы их устранения рассмотрены в представленных видео.

Не набирает обороты

Болгарка модели Макита, работающая от аккумуляторов, в следующем видео не набирала величину рабочих оборотов. Первая причина, которая приходит в голову, — разряжены батареи аккумулятора, не подтвердилась. При разборке инструмента были обнаружены неисправные щеткодержатели. Попадание посторонней маслянистой жидкости внутрь щеточно-коллекторного узла вызвало разрушение щеток и оплавление пластиковой конструкции щеткодержателей.

Автор вместо дефектного поставил новый узел крепления щеток

Важно: графитовую пыль от разрушенных щеток следует тщательным образом убрать со статора и ротора, поверхность коллектора зачистить наждачным полотном и желательно заполировать

Не развивает обороты и дымит

Стабильность оборотов рабочего вала шпинделя во многом зависят от наличия неисправностей составляющих компонентов электрической части болгарки. В следующем видео сгорела обмотка статора, вследствие чего произошло задымление, и болгарка перестала вращаться. Выход из строя статора легко определить визуально: обрывы проводов, горелая изоляция.

Автор имел в запасе бывший в употреблении, но вполне рабочий статор, поэтому устранил дефект заменой вышедшего из строя.

Греется

Плохой контакт в соединениях электрической части болгарок, приводит к сильному нагреву корпуса, образованию повышенной силы искры из-за отклонения от номинальных значений электрических параметров. В следующем видео отгорели контакты на щеткодержателях. Возможно это произошло из-за нарушения расположения щеток, что приводило к большому образованию графитовой пыли и созданию дополнительного сопротивления на коллекторном узле. Автор предложил вариант более надежного соединения контактов и выправил расположение направляющих для щеток.

Теряет обороты под нагрузкой

В следующем видео болгарка при работе самопроизвольно меняла обороты, от случая к случаю имели место рывки. При этом опция регулировки оборотов на болгарке отсутствовала. Один такой рывок привел к поломке отрезного диска. После чего было принято решение найти и устранить неисправность. Диагностика электрической части при прозвонке мультиметром выявила, что из строя вышла кнопка включения (пуска).

Так как такие кнопки обычно не пригодны к ремонту (при разборке ее обнаружился полностью сработавшийся контакт), автор нашел замену. Функционально новая кнопка дублировала старую, однако несколько отличалась по габаритам. Автор удачно выбрал для нее новое месторасположение и болгарка восстановила свою работоспособность.

Ремонт своими руками редуктора дрели

Если возникает необходимость разобрать инструмент (поломка, просто замена детали или иная причина), то имеет смысл обратить внимание на редуктор и оценить, в каком он техническом состоянии. Возможно, в нем износились некоторые части трансмиссионного механизма

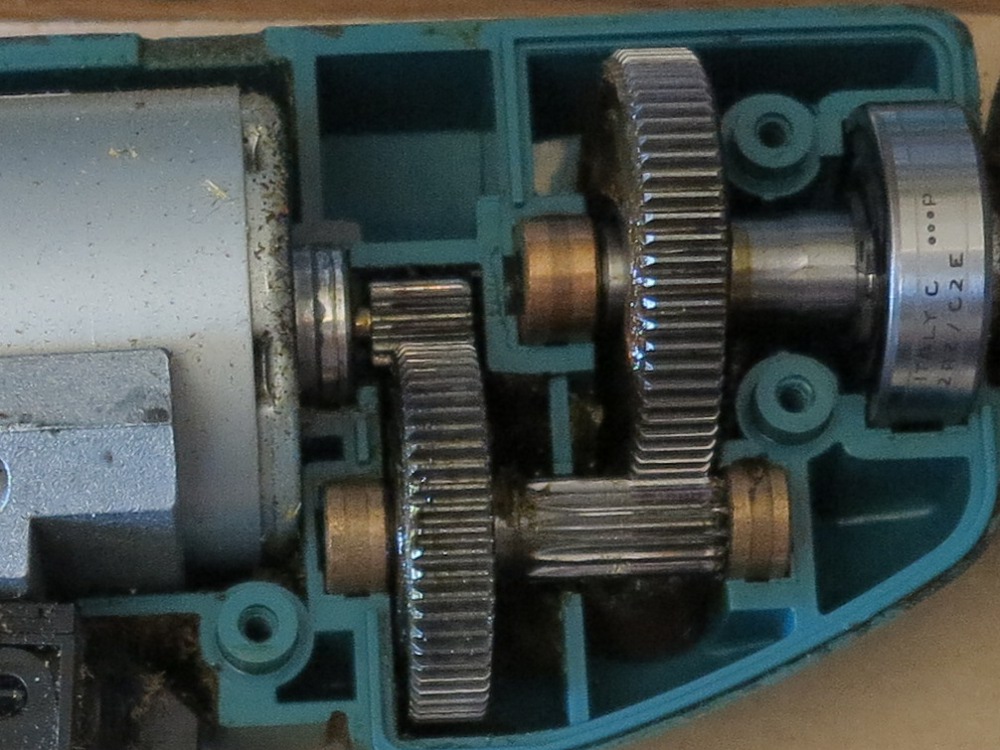

У большинства дрелей редуктор устроен довольно просто – две плоские шестерни, которые изготовлены из металла либо твердого пластика. Для диагностики стоит заблокировать шпиндель двигателя и постараться провернуть шестерни

При этом важно оценить степень люфта, а также проверить, есть ли проскок в разных точках передачи

Когда речь идет о профессиональном инструменте, то редуктор может быть снабжен переключателем передач либо в его составе присутствует регулируемая предохранительная муфта. Только эти детали не ремонтируются. Поэтому приходится устанавливать новые.

Чтобы заменить шестерню, не обойтись без помощи съемника стопорных колец

При снятии детали важно не потерять шпонку, так как замену ей подыскать очень трудно. В ходе проведения своими руками ремонта ударной дрели, когда редуктор уже разобран, следует достать якорь полностью, что позволит оценить плавность хода и проверить наличие люфта в подшипниках. Вооружившись шилом, можно снять защитные крышки сепаратора, дабы удостовериться в его сохранности

Для оправки лучше всего выбрать медную трубку либо деревянный брусок с продольным отверстием

Вооружившись шилом, можно снять защитные крышки сепаратора, дабы удостовериться в его сохранности. Для оправки лучше всего выбрать медную трубку либо деревянный брусок с продольным отверстием.

Выполнив манипуляции с редуктором, нужно удалить остатки смазки и заполнить камеру новой молибденовой пастой (до 2/3 объема). Перед тем как проводить сборку в обратном порядке, стоит убедиться в отсутствии посторонних предметов.

Ремонт дрели своими руками – типовые электрические неисправности

Для получения доступа внутрь, необходимо снять половинку корпуса. Верхней считается та часть, со стороны которой расположены головки крепежных винтов. На нижней части останутся закрепленные механизмы и электропроводка.

Электрическая схема дрели проста, и не требует отдельного рассмотрения.

Исключение составляют варианты с электронным переключателем реверса и регулятором оборотов. Эти узлы выполнены в виде отдельных модулей, и меняются целиком. Поэтому с точки зрения ремонта их можно рассматривать как единую деталь.

Сетевой провод

Если дрель не включается вовсе, или питание пропадает при изменении положения инструмента – это контактная проблема. Возможно, внутри резиновой оболочки оборвался один из проводов. Целостность кабеля проверяется тестером или цепью из лампочки с батарейкой.

А после подсоединения тестера, как раз необходимо подергать и посгибать провод для поиска скрытого обрыва. После локализации повреждения, часть кабеля обрезается, заново разделываются контакты, и производится подключение.

Если обрыв произошел в середине провода – его следует заменить. Можно восстановить место обрыва с помощью пайки, обеспечив надежную изоляцию места ремонта.

Ремонт кнопки дрели

При всей простоте конструкции – неисправная кнопка может механически препятствовать включению. Клавиша перемещается в колодце, и с помощью пальца-толкателя замыкает контактную группу выключателя.


Этот узел забивается пылью при проведении работ

Если это не помогло – производим ремонт выключателя дрели. Для доступа к контактам снимите боковую стенку узла. Это можно сделать с помощью тонкой плоской отвертки.

В первую очередь проверьте целостность контактных групп – возможно один из контактов отломится от клеммы. Осмотрите накладку контакта – она может стереться или обуглиться. При необходимости зачистите ее, намотав на жало отвертки мелкую наждачную бумагу.

Щеточный узел

Питание на ротор электродвигателя подается с помощью токосъемных щеток. Они выполнены из графитовых составов, и устойчивы к истиранию. Тем не менее, у всего есть свой ресурс.

При критическом износе (определяется визуально), щетки перестают выполнять свою задачу и подлежат замене. Это несложная и стандартная процедура под силу даже домохозяйке.

Если износ небольшой, но в дрели искрят щетки электродвигателя – проверьте состояние коллектора ротора.

Для обслуживания ротора двигателя, его необходимо аккуратно извлечь из статора.

Если контакты обуглены или загрязнены окалиной – прочистите их наждачной бумагой по ходу вращения двигателя. Причиной обгорания может быть загрязнение мелкой пылью или длительная работа не предельных нагрузках.

Прозвоните сопротивление между соседними ламелями. Оно должно быть одинаковым.

Затем следует проверить обмотки на предмет электрического замыкания с корпусом магнитопровода.

При наличии проводимости – следует перемотать неисправную обмотку. То же самое относится к обрыву проводки. Перемотку можно заказать в профильном сервисе или осуществить самостоятельно.

Для этого не обязательно иметь схему двигателя (хотя это не проблема). Достаточно посчитать количество витков обмотки и замерять диаметр проволоки.

Ремонт статора

При перегреве может расплавиться лак, изолирующий витки основной обмотки, и произойдет межвитковое замыкание. Обмотка перегорит, и двигатель перестанет работать. Проверка, как в предыдущем описании. Прозваниваем обмотки (их может быть две или три), при необходимости перематываем.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
