Ремонт токарного станка 16К20

Технические характеристики станка 16К20Т1

Наименование параметра	16К20Т1	16К20Т1.01	16К20Т1.02
Основные параметры станка
Тип системы ЧПУ	НЦ-31	НЦ-31	НЦ-31
Наибольший диаметр обрабатываемого изделия над станиной, мм	500	500	500
Наибольший диаметр обрабатываемого изделия над суппортом, мм	215	215	220
Наибольшая длина обрабатываемого изделия, мм	1000	1000	1000
Наибольшая длина обработки, мм	900	900	905
Наибольший диаметр обрабатываемого прутка, мм	53	53	53
Шпиндель
Мощность двигателя главного движения, кВт	11	11	11
Количество рабочих скоростей шпинделя	24	22	б/с
Диаметр отверстия в шпинделе, мм	55	55	55
Пределы чисел оборотов шпинделя, об/мин	10,0…2000	12,5…2000	22,4…2240
Количество автоматически переключаемых скоростей	2	9	б/с
Диапазон скоростей шпинделя, устанавливаемый вручную, об/мин	Ряд I – 10..1000Ряд II – 20..2000	Ряд I – 12,5..200Ряд II – 50..800Ряд III – 125..2000	Ряд I – 22,4..355Ряд II – 63..900Ряд III – 160..2240
Центр шпинделя передней бабки по ГОСТ 13214-67	7032 – 0043 Морзе №6	7032 – 0043 Морзе №6	7032 – 0043 Морзе №6
Центр пиноли задней бабки по ГОСТ 13214-67	7032 – 0045 Морзе №5	7032 – 0045 Морзе №5	7032 – 0045 Морзе №5
Конец шпинделя по ГОСТ 12593-72	6К	6К	6К
Наибольший крутящий момент на шпинделе, Нм	1000	1000	1000
Предельный диаметр сверления по стали/ чугуну, мм	25/ 28	25/ 28	25/ 28
Подачи
Наибольшее перемещение суппорта продольное / поперечное, мм	900/ 250	900/ 250	905/ 275
Максимальная скорость продольной/ поперечной рабочей подачи, м/мин	2,0/ 1,0	2,0/ 1,0	2,0/ 1,0
Пределы шагов нарезаемых резьб, мм	0,01..40,959	0,01..40,959
Диапазон скоростей продольных подач, мм/мин	0,01..2,8	0,01..2,8	0,01..20,47
Диапазон скоростей поперечных подач, мм/мин	0,005..1,4	0,005..1,4	0,005..10,23
Скорость быстрых продольных/ поперечных ходов, м/мин	6/ 5	6/ 5	7,5/ 5
Дискретность продольного/ поперечного перемещения	0,01/ 0,005	0,01/ 0,005	0,01/ 0,005
Количество позиций на поворотной резцедержке (число инструментов в револьверной головке)	6	6	6
Параметры системы ОСУ
Обозначение системы ОСУ	НЦ-31	НЦ-31	НЦ-31
Число координат	2	2	2
Количество одновременно управляемых координат	2	2	2
Разрешающая способность в продольном направлении (дискретность задания по оси Z), мм	0,01	0,01	0,01
Разрешающая способность в поперечном направлении (дискретность задания по оси X), мм	0,005	0,005
Тип датчика обратной связи	ВЕ-178	ВЕ-178	ВЕ-178
Тип резьбонарезного датчика	ВЕ-178	ВЕ-178	ВЕ-178
Электрооборудование. Привод
Количество электродвигателей на станке	5	6	7
Электродвигатель привода главного движения, кВт	11	11	11
Электродвигатель привода продольных подач, кВт	2,2	2,2	2,2
Электродвигатель привода поперечных подач, кВт	1,1	1,1	1,1
Электродвигатель револьверной головки, кВт	–	0,18	0,37
Электродвигатель станции смазки каретки, кВт	0,12	0,12	0,18
Электродвигатель станции смазки шпиндельной бабки, кВт	–	–	0,27
Электродвигатель насоса охлаждения, кВт	0,12	0,12	0,18
Суммарная мощность электродвигателей, кВт	14,54	14,72	16
Суммарная мощность станка, кВт	24	24	25
Габариты и масса станка	3175 х 1700 х 1700	3175 х 1700 х 1700	3230 х 1700 х 1700
Масса станка с ЧПУ, кг	3800	4100	3800

Список литературы:

Станок токарный программный с оперативной системой управлением 16К20Т1. Руководство по эксплуатации 16К20Т1.000.000 РЭ

Грачев Л.Н. Конструкция и наладка станков с программным управлением и роботизированных комплексов, 1986, стр.17

Ачеркан Н.С. Металлорежущие станки, Том 1, 1965

Батов В.П. Токарные станки., 1978

Белецкий Д.Г. Справочник токаря-универсала, 1987

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)

Модзелевский А. А., Мущинкин А.А., Кедров С. С., Соболь А. М., Завгородний Ю. П., Токарные станки, 1973

Пикус М.Ю. Справочник слесаря по ремонту станков, 1987

Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980

Тепинкичиев В.К. Металлорежущие станки, 1973

Чернов Н.Н. Металлорежущие станки, 1988

Главная   О компании   Новости   Статьи   Прайс-лист   Контакты   Справочная информация   Скачать паспорт   Интересное видео   Деревообрабатывающие станки   КПО   Производители

Замена подшипников шпинделя токарного станка марки SHAUBLIN 135.

В процессе эксплуатации станка изнашиваются подшипники шпинделя (или шпиндельные подшипники). Проявляется это в потере чистоты обработки детали из-за появления недопустимого люфта шпинделя. На примере токарного станка марки SHAUBLIN 135 рассмотрим процедуру ремонта.

Сначала демонтируем вариатор и снимаем приводные ремни. Затем разбираем гитару сменных зубчатых колес и защитный кожух гитары.

Рис.1

Рис.2

Рис.3

Рис.4

Для удобства демонтажа шпинделя на SHAUBLIN 135 необходимо снять часть передней бабки со шпинделем, а часть передней бабки с коробкой скоростей оставить на станине.

Рис.5

Рис.6

Далее, разбираем снятую часть передней бабки. Снимаем приводной ремень масляного насоса шпинделя.

Рис.7

Затем, освобождаем гайку затягивающую приводной шкив и задние подшипники шпинделя. Освобождаем переднюю крышку шпинделя. Разбираем приводной шкив и снимаем его.

Рис.8

Рис.9

Аккуратно выбиваем шпиндель. Демонтируем старые подшипники и устанавливаем новые.

Рис.10

Рис.11

Рис.12

Сборка происходит в обратном порядке.

Фото и описание устройства

Только что, была рассмотрена общая конструкция аппарата, а сейчас вместе с картинками будут подробно описаны устройства агрегата, их свойства, особенности, значения в механизме.

Общий вид

На данной картинке можно любоваться общим видом токарно-винторезного аппарата. Сразу же видны узлы, различные приборы, рассмотренные ранее.

Вес составляет более двух тонн, а мощность двигателя доходит до десяти кВт. На следующей картинке виден более подробный чертеж, где указаны узлы, их местоположение.

Чертеж

Это — общий чертеж конструкции. На нем указаны все основные узлы. Они будут очень скоро рассмотрены по одиночке. В левом верхнем углу располагается бабка передняя, в левом нижнем углу коробка передач и моторная установка.

Справа от бабки передней виден патрон, а справа от патрона находится ограждение, каретка. Под цифрами 12, 13 в середине — переключение, фартук.

Справа сверху — суппорт, механизм отключения рукоятки, охлаждение, бабка задняя, электрооборудование, станина.

Расположение органов управления

На снимке — все органы управления, их местоположение. Всего — двадцать два органа. От самых простых до очень сложных в управлении, изучении.

Ими управляются все механизмы, за счет них агрегат работает, выполняет задачи. Они не будут рассматриваться, однако, чтобы работать со станком их необходимо знать для избежание происшествий.

Кинематическая схема

На фото расположена кинематическая схема, то есть условное изображение агрегата, которое показывает связь между элементами механизма, передающими движение. Схема помогает лучше разобраться в устройстве конструкции, правильно чинить ее, производить верные подсчеты.

Каждый элемент на схеме имеет свое обозначение. Обозначения надо учить, чтобы понимать схему. Вал обозначается прямой линией, ходовые винты — волнистой линией и так далее.

Шпиндельная бабка

Ранее рассматривалась задняя, а есть еще шпиндельная. Лучше всего она видна на картинке выше. Конструкция представляет из себя узел шлифовальных станков.

Он состоит из несущего шпинделя, который сообщает вращательное движение шлифовальному кругу. Цель механизма — разместить шпиндель, механизмы его привода.

Устройство переключения скоростей и подач

Коробка скоростей — основная часть привода шпинделя станка, предназначена для передачи движения от электродвигателя, изменения частоты вращения. Обычно, механизм монтируется в отдельном корпусе и связан передачей со шпинделем.

Коробка подач обеспечивает большое число подач в станке. Помощь в этом ей оказывает вторая коробка, потому что она изменяет скорость. Механизм подач включается муфтами — фрикционной, кулачковой.

Фартук

На картинке выше изображен фартук токарного агрегата. Фартук преобразует вращательное движение ходового винта, валика в поступательное перемещение суппорта вдоль направляющих станины.

Механизм обычно крепится к переднему торцу каретки суппорта. Он имеет четыре кулачковые муфты. Муфты позволяют каретке, суппорту совершать прямой, обратный ход.

У фартука есть блокирующее устройство, которое препятствует одновременному включению продольной и поперечной подач.

Суппорт

Изображен суппорт 1К62. Суппорт предназначен для перемещения, закрепленного в резцедержателе резца вдоль, поперек оси шпинделя.

Он состоит из трех главных узлов — каретки, поперечных салазок, резцовых салазок. В учебниках, книгах узлы могут называться по-другому, но функции они выполняют всегда одни и те же.

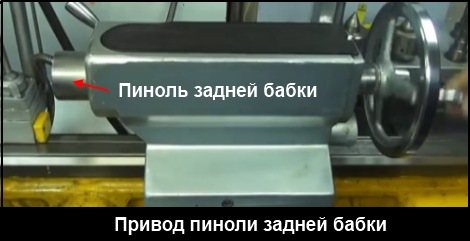

Задняя бабка

Выше изображена конструкция, называющаяся задней бабкой. Она служит для поддержания обрабатываемой заготовки при обработке в центрах, представляет собой вторую опору агрегата.

Во время сверления механизм присоединяется к каретке суппорта, чтобы получить механическую подачу. Механизм не может произвольно сдвигаться, должен давать правильное положение оси центра.

Схема электрическая принципиальная

Сверху находится электрическая принципиальная схема. Каждый агрегат имеет эту схему. Она показывает основные узлы, детали, величины токов.

Без наличия данной схемы, поломка аппарата будет роковой, потому что починить ее без неё будет невозможно. Схема, скорее всего, находится в паспорте станка.

Профилактика и ремонт

Мероприятия ежедневного ухода

Перед началом работы:

• Осмотр станка.
• Смазка ходового винта и валика.
• Контроль количества масла.
• Включение с проверкой узлов без нагрузки.

Во время работы:

• Переключать подачи и передачи только после окончательной остановки движущихся узлов.
• Работая с чугуном или абразивными материалами накрывать направляющие плотной тканью.

После окончания рабочего времени: отключить электропитание, убрать стружку, протереть ветошью, смоченной в керосине, и смазать маслом открытые направляющие.

Неисправности и их устранение

Симптомы	Причина	Метод исправления
Овальность детали или растачиваемого отверстия.	Биение болванки в патроне.	Расточка кулачков.
Люфт пиноли или непрочность крепления упорной бабки.	Регулировка или ремонт пиноли.
Смещение оси отверстия.	Несоосность шпиндельного вала и задней бабки.	Регулировка. Либо ремонт с регулировкой.
Значительный конус цилиндрических деталей.	Несовпадение центров шпиндельного вала и упорной бабки.	Регулировка.
Износ направляющих суппорта или станины	Регулировка или ремонт.
Нестабильность размера при торцевании.	Осевой люфт шпиндельного вала.	Замена опор вращения.

Незначительное увеличение зазоров суппорта устраняется регулировкой клиньями в направляющих поперечных или верхних салазках, и юстировочными винтами задней направляющей продольных салазок. Затем отводя салазки на максимальное расстояние, убеждаются в плавности их перемещения. Неплотность винтового привода поперечных салазок устраняют регулировкой винтами, находящимися за площадкой резцедержателя.

Источник

Возможные неисправности

При длительной эксплуатации токарного оборудования детали его механизмов теряют свои первоначальные качества, что приводит к изменению их формы, увеличению зазоров в местах сопряжений и ухудшению состояния поверхностей трения. Одна из главных причин возникновения таких неисправностей — это износ поверхностей трения отдельных деталей, который происходит в результате:

• воздействия силы трения;
• пластической деформации (смятия металла);
• усталости поверхностного слоя;
• химической коррозии.

Возможные неисправности основных элементов токарного станка:

1. Корпусные детали. Трещины, сколы, износы отверстий, повреждение резьб, отклонение от прямолинейности плоскостей.
2. Валы. Износ шеек, шпоночных пазов, центровых отверстий.
3. Фланцы. Трещины и сколы в крепежных отверстиях. Износ поверхностей сопряжения.
4. Шестерни и валы-шестерни. Износ зуба и радиальное биение зубчатого венца.
5. Шпиндель. Износ шеек, переднего внутреннего конуса и шлицевого соединения.
6. Ходовой винт. Износ резьбы и шеек.
7. Валик ходовой. Износ шпоночного паза и шеек.

Устройство станка 16К20

На основании осмотра и контрольных замеров этих компонентов 16К20 определяется необходимость ремонта и проводится подготовка к ремонтно-восстановительным работам. Осмотр станка на предмет ремонта начинается со шкива, который на токарном станке 16К20 передает движение от главного двигателя к шпинделю. Перечень основных проблем, возникающих вследствие нарушений правил эксплуатации оборудования, приводится в разделе 16 «Руководства по эксплуатации. Здесь же указаны возможные причины и методы их устранения.

Схема электрическая принципиальная

В электрическом оборудовании действует 3 рабочих напряжения:

1. Питание двигателей –380В.
2. Автоматика – 110В.
3. Освещение рабочего места – 24В.

Перечень компонентов электрооборудования станка:

• Р – Индикатор нагрузки Э38022 (амперметр ~20А).
• F1 – Автомат защиты по току АЕ-20-43-12.
• F2 – Автомат АЕ-20-33-10.
• F3, F4 – Е2782—6/380 – плавкая вставка в предохранитель.
• F5 – ТРН-40 – электротепловая защита.
• F6, F7 – ТРН-10 – электротепловая защита.
• Н1 – устройство предохранительное светосигнальное УПС-3.
• Н2 – НКСО1Х100/П00-09 – электросветильник с лампой С24-25.
• Н3 – КМ24-90 – коммутационная лампа.
• К1 – ПАЕ-312 – дистанционный магнитный пускатель.
• К2 – ПМЕ-012 – дистанционный пускатель.
• КЗ – РВП72-3121-00У4 – реле выдержки времени (Лимит работы электромотора главного движения без нагрузки).
• К4 – РПК-1—111 – пускатель двигателя.
• М1 – Электродвигатель главного движения 4А132 М4, номинальной мощностью 11 кВт.
• М2 – 4А71В4 – электродвигатель (ускоренное смещение суппорта).
• М3 – Помпа электрическая ПА-22 (подача эмульсии).
• М4 – 4А80А4УЗ – асинхронный электродвигатель.
• S1 – ВПК-4240 – концевой выключатель (Дверца распределительного устройства).
• S2 – ПЕ-041 – поворотный переключатель управления (деблокирующий S1).
• S3 и S4 – ПКЕ-622-2 – блок управления кнопочный.
• S5 – МП-1203 – микровыключатель.
• S6 – ВПК-2111 – концевой выключатель нажимной.
• S7 – ПЕ-011 – поворотный переключатель управления.
• S8 – ВПК-2010 концевой выключатель нажимной.
• Т – ТБСЗ-0,16 – трансформатор понижающий.

Схема органов управления токарным станком

Технические возможности и характеристики 16К20

Токарно-винторезные станки 16К20 (а также их аналоги) отличаются следующими характеристиками.

• Шпиндель может вращаться в диапазоне частот 12,5–1600 об/мин.
• Допускается обработка деталей, максимальное сечение которых составляет 310 мм над выемкой, 400 мм над станиной и 220 мм над суппортом.
• Быстрые перемещения в поперечном направлении могут совершаться со скоростью 1,9 м/мин, продольные – 3,8 м/мин.
• Технические возможности токарно-винторезного станка 16К20 позволяют получать на нем резьбы с различными параметрами. Их шаг может находиться в диапазоне: 0,5–56 (модульные и питчевые), 0,5–112 ниток на дюйм (дюймовые), 0,5–112 мм – для метрических.
• Длина заготовки может составлять до 2000 мм.
• Количество продольных и поперечных подач – 22 и 24 соответственно. Диапазон продольных подач составляет 0,05–2,8 мм/об, поперечных – 0,025–1,4 мм/об.
• Характеристики станка 16К20 позволяют обрабатывать заготовки весом до 1300 кг.
• Для вращения шпинделя можно выбрать одну из 22 скоростей (прямых).
• Отверстие в шпинделе имеет диаметр 52 мм.

С кинематической схемой станка можно ознакомиться на фото ниже:

Кинематическая схема станка 16К20 (нажмите, чтобы увеличить)

В зависимости от длины, указываемой в паспорте оборудования, вес станка 16К20 может составлять:

• 3685 кг (для модели с длиной 3795 мм);
• 3225 кг (3195 мм);
• 3005 кг (2795 мм);
• 2835 кг (2505 мм).

Мощность двигателя гидравлической станции и главного привода станка 16К20 (по паспорту и фактическая) составляет 11 кВт. Соответственно, этот показатель и принимают за мощность данной модели.

Органы управления станка 16К20

Для запуска токарно-винторезного станка 16К20 оператору необходимо нажать кнопку, при помощи которой в контакторной катушке замыкается электрическая цепь. Кроме основной кнопки, в устройстве станка предусмотрен еще ряд элементов, посредством которых осуществляется управление следующими опциями оборудования:

• перемещение суппорта оборудования и каретки на высоких скоростях (управление этой опцией осуществляется посредством так называемой толчковой кнопки);
• остановка вращения двигателя оборудования;
• запуск и прекращение работы насоса для подачи охлаждающей жидкости.

Читать также: Перемотка двигателей своими руками

В электрической схеме токарно-винторезного станка 16К20 также имеется специальное реле, которое служит для ограничения величины холостого хода двигателя. С самой схемой можно ознакомиться ниже:

Принципиальная электрическая схема токарного станка 16К20 (нажмите, чтобы увеличить)

Рукоятки, расположенные на корпусе станка, служат для решения таких задач, как:

• выбор вида выполняемых работ: тип нарезаемой резьбы и характеристики подачи;
• фиксация пиноли;
• управление фрикционной муфтой;
• перемещение каретки и продольное передвижение салазок;
• задание шага резьбы и значения подачи для ее выполнения;
• отключение коробки подач – для тех случаев, если резьба нарезается напрямую;
• выбор режима вращения шпинделя – количество оборотов;
• включение и отключение гайки ходового винта;
• кнопка запуска вводного автоматического выключателя;
• выбор направления нарезания резьбы;
• выбор режима для нарезания резьбы с нормальным или увеличенным шагом.

На станках 16К20 может использоваться люнет, который призван предотвращать прогибание заготовки в ходе работы, а также помогает зафиксировать ее, тем самым повышая точность обработки. Выглядит люнет следующим образом:

Люнет для токарно-винторезного станка 16К20

Ремонт фартука токарного станка 16К20

    В предыдущем примере неисправность перемещения суппорта находилась, можно сказать, на поверхности, так как потребовалось всего лишь снять фартук станка без его разборки. Но все основные механизмы, отвечающие за включение автоматических и ручных поперечных и продольных рабочих подач суппорта, а так же механизм аварийного отключения подач находятся в фартуке станка, поэтому иногда без разборки и ремонта самого фартука станка не обойтись. Рассмотрим такую операцию на примере ремонта фартука токарного станка 16К20.

Рис.42

Рис.43

Порядок ремонта следующий. Снимаем фартук со станины (смотрите предыдущий пример).

Рис.44

Рис.45

Рис.46

Производим полную разборку фартука — снимаем и очищаем валы, шестерни и другие детали.

Рис.47

Рис.48

Рис.49

Рис.50

Рис.51

Рис.52

Рис.53

Меняем все подшипники, дистанционные и стопорные кольца, пружины фиксаторов, а при необходимости и изношенные валы, шестерни и другие детали.

Рис.54

Рис.55

Рис.56

Промываем корпус фартука и механизма аварийного выключения рабочей подачи.

Рис.57

Собираем фартук в обратном порядке.

НАЗАД

Учётность по обслуживанию оборудования

В каждом цехе, оборудованном станками в обязательном порядке должен вестись журнал технического обслуживания. В конце каждой смены работники должны оставлять в нём заметки об исправности или неисправности станка, с указанием дефектов, поломок, необходимости проведения каких-либо внеплановых работ, или нареканий на работу определённого узла, механизма.

После осмотра и проведения необходимого перечня работ, наладчик также отставляет отчёт о проделанной работе с указанием поломки и перечнем проведённых ремонтных действий.

Промывка станков производится по графику, составленному механиком, в соответствии с рекомендациями изготовителя в совокупности с режимом работы станка.

Проверка геометрической жёсткости основывается на требованиях ГОСТ. Её проводят после работ средней сложности или капитального ремонта. Основанием для этой проверки служит график, составленный механиком на проведение ППР. Перечень станков, подлежащих этой проверке, составляет главный технолог производства.

Как осуществляется его ремонт?

Оптимальные значения зазоров во всём рабочем диапазоне сопряжений достижимы средней тяжести и тяжелых станков достижимы исключительно путем восстановления геометрических параметров на шлифовальном станке и шабрением.

Восстановление и реставрация легкого, пусть и морально устаревшего станка, вполне доступны современному умельцу. Приборы электронного управления освобождают от громоздких шкивов, ремней, зубчатых колес и массивных электродвигателей. Шаговые двигатели решают проблему привода суппортов и ходовых винтов. Геометрию и жесткость суппортов осилит любой инструментальный цех.

Источник

Виды и особенности ремонтных работ

Классификация всех проводимых ремонтных работ осуществляется на основе системы планово-предупредительного ремонта (ППР). Этот комплекс включает в себя:

• техническое (межремонтное) обслуживание – обеспечивает работоспособность станка между ремонтами. ТО подразумевает уход за эксплуатируемым оборудованием и его мелкий ремонт. Может выполняться операторами станков и слесарями дежурных служб;
• текущий ремонт – осуществляется в процессе эксплуатации оборудования для его гарантированной работоспособности. В ходе ТР происходит замена или восстановление частей станка, а также необходимая регулировка и наладка;
• капитальный ремонт – выполняется для восстановления исправности оборудования. При выполнении капитального ремонта возможна замена основных узлов станка;
• непредвиденные поломки и аварийные ситуации устраняются на внеплановом ремонте. При этом заменяются или подлежат восстановлению только пострадавшие элементы.

Подготовительные работы

Перед началом ремонтных работ необходимо выявить и определить все неисправности. Для этого станок необходимо тщательно осмотреть, проверить на точность и ознакомиться с записями в журналах неисправностей, оценить объём ремонта. Необходимо изучить устройство станка, ознакомившись с чертежами и техническим паспортом.

Важно правильно определить порядок разборки механизмов и выделить подходящее для этого место. Осуществляем очистку станка от пыли и технических жидкостей и заготавливаем необходимый для ремонта инструмент

Последний шаг – обесточить оборудование и повесить предупреждающую табличку.

Малый

Малый ремонт характеризуется заменой или восстановлением небольшого количества изношенных деталей или узлов. При выполнении малого ремонта производят проверку станка на точность и чистоту обработки, регулируют или меняют подшипники, зачищают ходовые винты, меняют изношенные элементы крепления. В случае необходимости ремонтируют систему подачи СОЖ для токарного станка и смазки.

Средний

Во время проведения среднего ремонта токарного станка происходит разборка узлов агрегата, замена или восстановление нескольких узлов или механизмов, шлифовка направляющих, а также выполняют настройку и проверку под нагрузкой. При проведении среднего ремонта составляется Ведомость дефектов.

Капитальный

Самый сложный и наиболее затратный вид планового ремонта. Включает в себя полный разбор всех узлов и агрегатов станка с занесением замеченных неисправностей и отклонений в дефектную ведомость, полный ремонт задней бабки и шпинделя, замену или восстановление всех неисправных агрегатов. В рамках капитального ремонта может также проходить техническая модернизация оборудования, с целью повышения производительности и снижения брака.

Управление задней бабкой токарного станка

Фиксация задней бабкой токарного станка выполняется рычагом, по мере рабочего хода которого, нарастает усилие прижима. При обработках с большими нагрузками, требующей лучшей фиксации задней бабкой воздействие на рычаг должно быть энергичным

Важно не спутать сопротивление рычага при зажиме с его жестким упором в конце рабочего хода. Когда задняя бабка используется с минимальными нагрузками, ее максимальная фиксация со станиной не нужна

Зажим задней бабки рационально соизмерять с предстоящей нагрузкой.

Пиноль задней бабки приводится ручной подачей путем вращения маховика. Закрепление инструмента и приспособлений в конусе пиноли производится в следующем порядке:

• Проверка конусов пиноли и инструмента на отсутствие загрязнений;
• Введение наружного конуса в конус пиноли и нахождение положения совпадения разъема замка в пиноли с лапкой на конусе инструмента (для инструментов, не имеющих лапки, не требуется).

Технические характеристики токарного станка 16К20

Наименование параметра	16К20	16К20П
Основные параметры станка
Класс точности по ГОСТ 8-82	Н	П
Наибольший диаметр заготовки устанавливаемой над станиной, мм	400	400
Высота оси центров над плоскими направляющими станины, мм	215	215
Наибольший диаметр заготовки обрабатываемой над суппортом, мм	220	220
Наибольшая длина заготовки, устанавливаемой в центрах (РМЦ), мм	710, 1000,1400, 2000	710, 1000
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	225	225
Наибольший диаметр сверла при сверлении стальных деталей, мм	25	25
Наибольшая масса заготовки, обрабатываемой в центрах, кг	460..1300	460..1300
Наибольшая масса заготовки, обрабатываемой в патроне, кг	200	200
Шпиндель
Диаметр отверстия в шпинделе, мм	52	52
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм	50	50
Частота вращения шпинделя в прямом направлении, об/мин	12,5..1600	12,5..1600
Частота вращения шпинделя в обратном направлении, об/мин	19..1900	19..1900
Количество прямых скоростей шпинделя	22	22
Количество обратных скоростей шпинделя	11	11
Конец шпинделя по ГОСТ 12593-72	6К	6К
Коническое отверстие шпинделя по ГОСТ 2847-67	Морзе 6	Морзе 6
Диаметр фланца шпинделя, мм	170	170
Наибольший крутящий момент на шпинделе, Нм	1000	1000
Суппорт. Подачи
Наибольшая длина продольного перемещения, мм	645, 935, 1335, 1935	645, 935
Наибольшая длина поперечного перемещения, мм	300	300
Скорость быстрых продольных перемещений, мм/мин	3800	3800
Скорость быстрых поперечных перемещений, мм/мин	1900	1900
Максимально допустимая скорость перемещений при работе по упорам, мм/мин	250	250
Минимально допустимая скорость перемещения каретки (суппорта), мм/мин	10	10
Цена деления лимба продольного перемещения, мм	1	1
Цена деления лимба поперечного перемещения, мм	0,05	0,05
Диапазон продольных подач, мм/об	0,05..2,8	0,05..2,8
Диапазон поперечных подач, мм/об	0,025..1,4	0,025..1,4
Количество подач продольных	42	42
Количество подач поперечных	42	42
Количество нарезаемых резьб – метрических
Количество нарезаемых резьб – модульных
Количество нарезаемых резьб – дюймовых
Количество нарезаемых резьб – питчевых
Пределы шагов метрических резьб, мм	0,5..112	0,5..112
Пределы шагов дюймовых резьб, ниток/дюйм	56..0,5	56..0,5
Пределы шагов модульных резьб, модуль	0,5..112	0,5..112
Пределы шагов питчевых резьб, питч диаметральный	56..0,5	56..0,5
Наибольшее усилие, допускаемое механизмом подач на резце – продольное, Н	5884	5884
Наибольшее усилие, допускаемое механизмом подач на резце – поперечное, Н	3530	3530
Резцовые салазки
Наибольшее перемещение резцовых салазок, мм	150	150
Перемещение резцовых салазок на одно деление лимба, мм	0,05	0,05
Наибольший угол поворота резцовых салазок, град	±90°	±90°
Цена деления шкалы поворота резцовых салазок, град	1°	1°
Наибольшее сечение державки резца, мм	25 х 25	25 х 25
Высота от опорной поверхности резца до оси центров (высота резца), мм	25	25
Число резцов в резцовой головке	4	4
Задняя бабка
Диаметр пиноли задней бабки, мм
Конус отверстия в пиноли задней бабки по ГОСТ 2847-67	Морзе 5	Морзе 5
Наибольшее перемещение пиноли, мм	150	150
Перемещение пиноли на одно деление лимба, мм	0,1	0,1
Величина поперечного смещения корпуса бабки, мм	±15	±15
Электрооборудование
Электродвигатель главного привода, кВт	11	11
Электродвигатель привода быстрых перемещений, кВт	0,12	0,12
Электродвигатель насоса СОЖ, кВт	0,125	0,125
Габариты и масса станка
Габариты станка (длина ширина высота) РМЦ=1000, мм	2795 х 1190 х 1500	2795 х 1190 х 1500
Масса станка, кг	3010	3010

Список литературы

Токарно-винторезные станки 16к20, 16к20п, 16к20г, 16к25. Руководство по эксплуатации 16К20.000.000, 1979
Ремонт токарно-винторезного станка 16к20. часть 1, часть 2, часть 3, Тула, 1988

Ачеркан Н.С. Металлорежущие станки, Том 1, 1965

Батов В.П. Токарные станки., 1978

Белецкий Д.Г. Справочник токаря-универсала, 1987

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)

Модзелевский А. А., Мущинкин А.А., Кедров С. С., Соболь А. М., Завгородний Ю. П., Токарные станки, 1973

Пикус М.Ю. Справочник слесаря по ремонту станков, 1987

Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980

Тепинкичиев В.К. Металлорежущие станки, 1973

Чернов Н.Н. Металлорежущие станки, 1988

Связанные ссылки. Дополнительная информация

Главная
О компании
Новости
Статьи
Прайс-лист
Контакты
Справочная информация
Скачать паспорт
Интересное видео
Деревообрабатывающие станки
КПО
Производители

Эксплуатация

Небольшое увеличение зазоров между сопряженными деталями, приводящее к снижению точности обработки, устраняется регулировкой. А значительный износ требует ремонта или замены деталей. Для сокращения изнашивания и предупреждения механических поломок при работе необходимо выполнять правила ухода за оборудованием.

Главное движение

Так как процесс резания происходит за счет энергии вращения болванки его принято называть главным движением оборудования токарной группы. Привод главного движения состоит из односкоростного асинхронного электродвигателя трехфазного тока, укомплектованного механической коробкой передач.

Движение подачи

Поступательное перемещение инструмента, обеспечивающее контакт резца с поверхностью заготовки в нужной точке, называют движением подачи. Его привод переключается в зависимости от выполняемой задачи и может быть ручной или механический за счет мощности главного привода.

Подачи и главное движение являются основными движениями оборудования токарной группы.

Продольная и поперечная подачи суппорта

Для перемещения суппорта вдоль и поперек оси вращения болванки служат соответственно продольные и поперечные салазки. Каждые из них оснащены своим направляющими и винтовым приводом. Поперечная подача позволяет менять глубину резания и в комбинации с продольной формировать необходимую поверхность детали.

Нарезание многозаходной резьбы

Подбор сменных шестерен делается также как для нарезки однозаходной резьбы. С той разницей, что для определения хода резьбы ее шаг нужно умножить на число заходов. Если привод верхних салазок суппорта не слишком изношен, деление на заходы можно сделать, установив последние параллельно оси вращения детали. После нарезки канавки первого захода резец, отведенный от металла, возвращают к ее началу. Затем отводят резец на расстояние равное шагу резьбы от первого захода. После чего начинают резать второй.

Обработка фасонных поверхностей

производство изделий со сложными поверхностями возможно несколькими способами:

1. Обычными резцами при помощи чередования продольной и поперечной ручной подачи. Способ имеет низкую точность и производительность. Требует отработанной техники исполнения.
2. Специальными фасонными резцами. Метод высокопроизводительный, но требует наличия нестандартных резцов.
3. Обычными резцами с помощью копиров или приспособлений для круговой подачи. Метод высокопроизводительный, но требует изготовления или наличия приспособлений.

Как он устроен?

Конструкция суппорта состоит из механизмов:

• нижних салазок продольного суппорта;
• поперечных салазок поперечного суппорта с прикрепленной поворотной плитой;
• поворотной плиты с установленным на ней верхним суппортом с резцедержателем;
• фартука.

Продольный суппорт – это салазки (нижние салазки), на которых смонтировано все механизмы агрегата. Привод от ходового вала или ходового винта, посредством коммутирующих устройств, расположенных в фартуке, а также вручную. Нижние салазки суппорта перемещают весь агрегат по направляющим станины.

Поперечный суппорт – механизм, сопряженный с направляющими продольного суппорта. Привод: механический – от винта каретки или вручную. Задаёт направление поворотной плите и верхнему суппорту с резцедержателем.

Поворотная плита закреплена гайкой на поперечных салазках. На поворотной плите установлен механизм верхних салазок (верхнего суппорта).

Верхний суппорт – каретка с салазками (верхние салазки), сопряженными с направляющими поворотной плиты. Поворотная плита предназначена для установки верхнего суппорта под углом к оси поперечных салазок (нарезание конусов).

Резцовая головка (резцедержатель) – установленный на горизонтальной площадке верхних салазок подвижный механизм с четырьмя площадками для крепления режущего инструмента или обрабатывающих агрегатов (напр. – шлифовальная головка) или приспособлений для крепления самой заготовки.

Фартук – основной узел управления всей работы суппорта. На нём смонтированы органы включения – выключения механизмов станка, непосредственно сообщающих величину подачи режущему инструменту.

Механизмы суппорта сообщают режущему инструменту движение в горизонтальной плоскости:

• продольное – вдоль оси заготовки;
• поперечное – под прямым углом относительно оси направляющих станины;
• под заданным углом к продольной оси обрабатываемой детали.

Станки, массой больше 1000 кг, снабжаются устройствами ускоренного перемещения суппорта. Легких станков, как правило, таких устройств лишены, но народные умельцы успешно решают эту проблему самостоятельно.
