Резьбонарезные патроны: реверсивные, предохранительные

Как нарезать резьбу в отверстии, используя магнитный сверлильный станок

Для нарезания резьбы в отверстии магнитным сверлильным станком используются метчики и резьбонарезной патрон, или держатель метчика. Мы рекомендуем использовать специальный резьбонарезной патрон с предохранительными головками, потому как при нарезании резьбы есть риск поломки метчика в заготовке и выхода из строя оборудования от возникшей нагрузки. В процессе нарезания резьбы в резьбонарезном патроне идет ограничение крутящего момента и срабатывает предохранительный механизм при заклинивании метчика.

Метчики

Метчик – это резьбонарезной металлорежущий инструмент. Для нарезания резьбы в отверстиях с помощью магнитных сверлильных станков вы можете использовать метчики:

машинно-ручные, они же однопроходные, то есть резьба нарезается с первого раза;
ручные, состоящие из комплекта 2 или 3 шт. Первый номер в комплекте необходим для черновой, а последний — для чистовой нарезки резьбы.

В зависимости от обрабатываемой детали на метчике, форма канавок

может быть прямой или винтовой и с укороченными канавками,расположение зубьев по одной линии или в шахматном порядке. Универсальные конструкции метчиков в мягких и твердых сплавах использоваться не могут. Метчики для глухих отверстий имеют спиральные канавки, что позволяет легко выводить стружку наверх. У метчика для сквозных отверстий прямая канавка.

Резьбонарезной патрон

Резьбонарезной патрон предназначен для нарезания резьбы метчиком.

Состоит собственно из патрона, с коническим хвостовиком и набора предохранительных резьбонарезных головок, настроенных под необходимое усилие нарезаемой резьбы. Учтите конусность станка при подборе патрона. Резьбонарезной патрон имеет компенсацию по длине инструмента, те нет необходимости давить на метчик при работе. Метчик в патроне надежно фиксируется и легко устанавливается.

Патрон предполагает систему защиты от перегрузок и осевую компенсацию шага резьбы. При увеличении крутящего момента метчик останавливается, патрон прокручивается.

Из плюсов резьбонарезного патрона выделим следующие:

быстрота смены метчика вместе с предохранительной головкой,
защита от поломки и метчика и двигателя магнитного станка,
нарезать резьбу может мастер, не имеющий высокой квалификации.

Соответствие диаметра отверстия необходимой резьбе

Для того, чтобы просверлить правильный диаметр отверстия под нужную резьбу, воспользуйтесь сводными таблицами. Ниже приводим стандартную таблицу соответствия метчиков и диаметров отверстий для внутренней метрической резьбы.

Реверсивный станок на магнитном основании AT-S SU-48R

Оснащен электронным реверсом, который позволяет нарезать резьбу и в глухих, и в сквозных отверстиях.

Магнитные сверлильные станки могут применяться для выполнения нескольких задач. В некоторых случаях показатель их функциональности зависит от оснастки. Для нарезания резьбы в сквозных отверстиях вы можете использовать любые магнитные сверлильные станки. Для глухих отверстий нужна опция реверса.

Многофункциональный магнитный станок SU-48R промышленного назначения отличается особыми преимуществами:

наличие реверса,
двухскоростной привод со шпинделем Конус Морзе 2,
малый размер,
легкий вес,
высокая эффективность,
плавная регулировка скорости.

Помимо этого мощный двигатель поддерживает постоянную мощность, имеет механизм плавного пуска, электронное ступенчатое управление скоростью и систему предохранения от перегрузки.

Редуктор привода станка имеет масляную ванну, что обеспечивает лучшую смазку, своевременное охлаждение и увеличивает срок службы станка. Пониженная передача и наличие реверса позволяют нарезать с помощью станка резьбу в сквозных и глухих отверстиях. Станок может выполнять несколько функций: сверление корончатыми и спиральными сверлами, резьбонарезание в глухих и сквозных отверстиях и снятие фаски отверстия зенкером. Особые положительные отзывы в условиях пониженной t °C.

Подробнее о станке

Нарезание резьбы в отверстии

используйте низкие обороты,
старайтесь вводить метчик в металл плавно и постепенно, после закрепления метчика в отверстии нарезание продолжится постепенно за счет компенсации в резьбонарезном патроне;
глухая резьба выполняется только на станках с реверсивным ходом. После прохода метчиком глухого или сквозного отверстия, включите реверс и выведите метчик,
после исполнения резьбы в сквозном отверстии на безреверсивном станке извлеките метчик и затем поднимите привод.
ВСЕГДА: используйте охлаждающие и смазывающие средства.

Применение патронов

Сверлильные элементы используются для крепления и зажима несимметричных сложных заготовок нецилиндрической и цилиндрической формы. Причем отличают самоцентрирующиеся патроны для деталей, которые имеют осесимметричную форму, и изделия с независимыми кулачками, которые используются для несимметричных.

Цанговые — применяются в виде цилиндра для крепежа сверл малого диаметра с хвостовиком.
Конусообразные переходные втулки — применяются для закрепления устройства с хвостовиком в форме конуса, когда номер хвостовика конуса изделия не соответствует в шпинделе агрегата номеру конуса.
Быстросменные — используются для быстрой смены режущего механизма в процессе обработки, что повышает производительность и сокращает время работы во время изготовления отверстий.
Самоустанавливающиеся — применяются во время изготовления предварительно сделанных отверстий, дают возможность по оси обтачивающего отверстия центрировать агрегат.

Возможности применения

Сверлильные патроны применяются для фиксации металлорежущего инструмента с хвостовиком диаметром до 20 мм. Конструкция и разнообразие вариантов исполнения оснастки позволяет использовать её для целого ряда технологических операций:

Сверление отверстий в деталях. Возможна резка как сквозных отверстий, так и глухих требуемой длины.
Рассверливание заранее просверленных отверстий под больший диаметр.
Уменьшение шероховатости внутренней поверхности отверстия путем зенкерования.
Развертка отверстий конической и цилиндрической формы.
Подготовка фасок и выемок под шайбы и потайные головки путем зенкования.
Раскатка отверстий с помощью оправки и закаленных тел качения (шариков и роликов) для получения плотной и гладкой поверхности с малой шероховатостью.
Нарезание резьб метчиком на всю глубину или на её часть.
Подрезание торцов для получения ровной поверхности под прямым углом к оси отверстия.

Также возможно развальцовывание полых заклепок и многие другие металлорежущие операции.

Серия SFM

Конструкция данных патронов без механизма компенсации, специально разработана для использования на многошпиндельных станках, на операциях резбонарезания в отверстиях, расположенных на небольшом расстоянии друг от друга. В связи с различными требованиями к данным патронам, они делятся на три вида:

SFM Стандартная конструкция без компенсации с относительно короткой длиной.

SFM-NP Стандартная конструкция без компенсации в осевом направлении с относительно короткой длиной. Оснащены специально разработанным механизмом компенсации в плоскости, перпендикулярной к оси инструмента, который предназначен для точного введения метчика в просверленное отверстие при возможной неточности позиционирования шпинделя.

SFM-L (DZ) Патроны этого типа имеют компенсацию в осевом направлении и компенсацию в плоскости, перпендикулярной к оси инструмента, что обеспечивает одновременно точное введение метчика в просверленное отверстие при возможной неточности позиционирования шпинделя и компенсирование рассогласования вращения шпинделя и движения подачи.

Правила сборки и разборки

Иногда могут быть случаи, когда для нормальной работы оборудования требуется детальная очистка. Можно разобрать почти любой патрон, но обратно собрать — нет. Быстрозажимной зачастую имеет кожух, под ним находятся его составляющие. В данном случае разобрать или использовать поверхностную очистку деталей необходимо определить, если снять пластиковый кожух.

Как правило, можно разобрать с помощью грубой физической силы, закрепив его в тисках и по тыльной стороне постукивая молоточком. Этот метод применим для сборных конструкций, где все части изготовлены из толстого металла, но не из цельного металлического куска.

Разобрать быстрозажимной кулачковый, в котором обойма с венцом составляют монолит, с помощью одной лишь силы не получится. Из-за его конструкции может потребоваться нагревающий инструмент. К примеру, строительный фен, который способен придать металлу нагрев до 300 градусов. Перед тем как установить патрон в тиски вращающимся кольцом, нужно спрятать вовнутрь его кулачки. Нагрев вращающегося кольца нужно выполнять снаружи, охлаждая его изнутри с помощью хлопчатого материала, установленного вовнутрь, который во время нагревания детали регулярно поливается холодной водой.

После необходимой температуры нагрева можно из кольца выбить основу, которая в тисках так и останется. В процессе сборки требуется также нагревание детали.

Все выше описываемые патроны используются для зажима инструмента во время сверления разных отверстий на различных станках — токарных, сверлильных и т. д. Вышеописанные параметры непременно смогут помочь подобрать подходящие и правильные инструменты для производства и лично для себя.

Как купить Патроны для сверлильных станков

Компания “МОССклад” поставляет Патроны для сверлильных станков во все города России, в том числе в г. Москва, Санкт-Петербург, Челябинск, Пермь, Симферополь, Ульяновск, Казань, Калуга, Новосибирск, Екатеринбург, Нижний Новгород, Калининград, Самара, Омск, Уфа, Саратов, Красноярск, Владивосток, Ростов-на-Дону, Воронеж, Волгоград, Махачкала, Грозный и другие, а также в Белоруссию, Казахстан, Армению и Киргизию.

У нас вы можете купить Сверлильные и резьбонарезные патроны следующих производителей: ASSFALG, OPTIMUM, ROHM , SARAL TOOLS, TAPMATIC, и другие.

Приобрести Патроны для сверлильных станков у нас очень легко:

Выберите интересующее оборудование в таблице выше
Узнайте характеристики, посмотрите фото и видео, нажав на название модели
из любого города РФ 8-800-333-51-02 или отправьте запрос на meh@mossklad.ru

Элементы с быстросменным держателем

Замена режущего инструмента может проводиться без остановки работы шпинделя. Патрон имеет соответствующий конусности хвостовик и конус отверстия. Инструмент устанавливается одновременно со сменной втулкой, на которой находится два паза, а внутри корпуса сверлильный быстросменный патрон имеет два шарика и углубления для них. Совмещение на сменной втулке пазов с шариками создает надежность крепления в держателе инструмента.

Фиксируются крепления зажимным наружным кольцом. Во время смены сверла кольцо приподнимается вверх до упора, открывая пазы, в которые во время вытаскивания втулки вдавливаются шарообразные фиксирующие крепления. Также вставка втулки проходит во время приподнятого внешнего кольца. Во время опускания его совмещаются шарики с пазами втулки и утапливаются вовнутрь.

Для того чтобы при работе не случилось самопроизвольного освобождения инструмента, сверлильный быстросменный патрон оборудован стопорным кольцом. Сверлу от шпинделя передается вращение с помощью конуса хвостовика на втулку, прочно удерживаемую в корпусе шариками. Это для инструмента сверления с вертикальной подачей. Кольцо фиксации шариков для горизонтального станка для сверления оборудовано пружинами, которые закрывают отверстия в корпусе, не допускающих их западание вовнутрь отверстий, это бы привело к постоянному высвобождению втулки с различных сторон.

Для того чтобы работа проходила быстрей, перед ее началом необходимо подготовить сверла. Они крепятся в сменных втулках, которые соответствуют внутреннему размеру патрона и укладываются по схеме использования. Во время сверления отверстий большого диаметра используется быстросменное двухкулачковое изделие. Принцип работы такой же, однако трехкулачковый быстрозажимной по максимальному размеру зажима по ГОСТ имеет меньшие возможности.

Самозажимной патрон, так же как и быстрозажимной, с диапазоном зажима отвечает ГОСТу по соответствию конуса. Тем более что быстрозажимными называются оба вида изделий, однако самозажимными являются лишь те, которые крепят сверло с помощью гайки на корпусе без использования ключа. В18 и В16 — это наиболее часто применяемые конусы для любых типов безрезьбовых патронов. Сверлильный самозажимной патрон имеет различную степень биения. С увеличением конуса, повышается его допустимое значение, вне зависимости от точности непосредственно станка.

Реверсивный механизм резьбонарезных патронов

В некоторых случаях станок не имеет возможности реверсивного движения шпинделя. Именно поэтому были созданы специальные реверсивные резьбонарезные патроны. Их конструкция имеет следующие особенности:

Зажимной тип оснастки.
Эластичная втулка.
Механизм защиты от перезагрузки и компенсации шага.

Реверсивный резьбонарезной патрон

Конструкция позволяет менять направление вращения без изменения режима резьбонарезания. Согласно ГОСТ также проводится выбор по нужному диаметру резьбы и ее параметры.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Сверлильный патрон – это основной элемент оснастки сверлильных и токарных станков, а также электрического, пневматического и ручного инструмента, предназначенный для крепления металлорежущего инструмента с цилиндрическим хвостовиком на шпиндель. В основном это сверла различного диаметра, а также развертки, зенкера, фрезы, метчики и другой инструмент.

Особенности трехкулачкового патрона

Как правило, маркировка выглядит таким образом (на изделиях отечественных изготовителей):

ГОСТ 8522–79 — это обозначение в маркировке указывает однозначно на соответствие по всем характеристикам в таблице, которая была составлена в 1979 году.
КМ В18; В16; В12 — это обозначает конус Морзе соединительного отверстия.
ПСК 3−16 — это указывает на диапазон диаметров сверл в миллиметрах.

Маркировка на быстрозажимном патроне имеет лишь указание на диапазон диаметра зажимаемых сверл и размер внутренней резьбы.

Для сверлильного станка трехкулачковый элемент с креплением сверла ключом отвечает как ГОСТ 8522–79 , но также конус Морзе соответствует стандартам СЭВ 148−75. Это изделия, которые изготовлены в России, делают в соответствии с ГОСТ 8522–79 , они пригодны для сверлильного станка зарубежных изготовителей, которые работают по международным стандартам.

Размеры с учетом ГОСТ 8522–79 — это четкое указание по соответствию допустимому радиальному биению и типоразмеру по диапазону зажима. При этом соответствие к главным параметрам не является указанием на конкретную конструкцию. Внешний вид сверлильных патронов различается:

по отсутствию или наличию предохраняющего пластикового корпуса;
по длине и форме рабочей части;
по цвету сплава;
по способу крепления между собой основных частей.

Конус Морзе меняется в большую сторону с учетом номера типоразмера. Допуски радиального биения меняются одновременно с размером.

К примеру, конус Морзе В16 имеют 10 и 13 типоразмеры сверлильных патронов. Данные показатели соответствуют верхней границе зажима сверла, нижний определен ГОСТ 8522–79 . Патрон № 15 изготавливается с конусом Морзе В18 по такой же таблице. Его максимальный зажим 15 мм, минимальный — 3 мм.

Быстрозажимной нужно выбирать с учетом размеров резьбы станка и крепежного отверстия. Ключевые патроны имеют определенное достоинство. Конусные переходники дают возможность ставить на станок патроны с большим или меньшим конусом, расширяя таким образом возможности станка.

Самым выносливым является быстрозажимной патрон, однако, он же и самый дорогостоящий — это быстросменный прецизионный патрон. Он лучше всего подходит для станка, который работает на больших оборотах. Прецизионные быстрозажимные патроны, а также конусные хвостовики делают их универсальным.

Принцип работы

Предохранительные головки, которые используются при работе сверлильного станка, состоит из следующих элементов: металлического корпуса, поводка, втулки, нескольких шариков, тарельчатой пружины и обычной, гайки, гильзы, шайбы, замкового кольца.

https://youtube.com/watch?v=k554LsQcrCU

Все составляющие позволяют создать предохранительную конструкцию для защиты режущего инструмента от сильного воздействия вращающей силы.

Принцип работы следующий:

Для метчика есть специальное гнездо, которое имеет квадратную форму. Гнездо представлено отверстием в корпусе и специальной втулкой.
Зажим режущего инструмента происходит за счет шариков и перемещения втулки под действием пружины.
Основное движение, осевое, передает крутящий момент к корпусу через шарики и поводок, которые поджимаются тарельчатыми пружинами и кольцом.
Специальная гайка изменяет показатель деформации тарельчатых пружин, что и обуславливает изменение показателя передаваемого крутящего момента.

Классификация

Практически все виды рассматриваемой оснастки имеют схожую конструкцию. Однако они отличаются по следующим основным признакам, которые и является критериями для проведения классификации:

Тип хвостовика, который определяет ГОСТ.
Диапазон нарезания, в котором может использоваться конкретная модель. Речь идет о диаметре тела вращения.
Тип конуса.
Длина и другие размеры.

Все модели обозначены согласно правилам ГОСТ, что позволяет найти необходимый вариант достаточно быстро.

Набор резьбонарезных предохранительных головок с патроном

Кроме этого можно выделить следующие типы резьбонарезных патронов:

Для «жесткого» нарезания.
Для обработки с компенсацией.

Существуют варианты исполнения, которые создаются по заказу под определенные станки .

Общие правила эксплуатации

Для обеспечения точности при выполнении работ, долговечности оснастки, инструмента и оборудования рекомендуется следовать правилам безопасной эксплуатации:

Подбор патрона осуществляйте по минимальному и максимальному диаметру хвостовика инструмента.
При выборе патрона учтите его конструкцию, особе внимание уделите способам соединения со шпинделем (номеру конуса) и фиксации инструмента.
Используйте различные переходные конусные втулки для фиксации патрона и инструментов. При установке убедитесь в чистоте поверхности конуса.
Перед сверлением отметьте керном центр будущего отверстия.
При подборе сверла учтите вибрацию патрона, что увеличивает получаемый диаметр на 0,05 – 0,3 мм

Для высокоточного сверления используйте прецизионные патроны.
Применяйте тиски, призмы и прочие фиксаторы для обрабатываемых деталей.
Используйте СОЖ для охлаждения инструмента и продления срока его эксплуатации.
При сверлении отверстий большого диаметра используйте инструмент меньшего размера с последующим рассверливанием.

Патрон сверлильный

Конструкция сверлильных патронов

Если рассматривать конструкцию патрона кулачкового типа, то он включает следующие основные элементы:

корпус;
гайка с обоймой;
винтовой хвостовик с левой резьбой;
шарикоподшипник между гайкой и хвостовиком;
кулачки.

В обойме профрезерованы три паза с кулачками (зажимами), также 3 Г-образных паза имеется и в верхней части винта. Последние обеспечивают подвижную радиальную связь зажимов и винта. Вращение осуществляется с помощью ключа, который входит в зубчатое зацепление с обоймой. Концевая часть ключа фиксируется в корпусе патрона.

При вращении хвостовой части винт совершает осевые движения, придавая зажимам патрона радиально-осевое перемещение. Кулачки осуществляют скольжение внутри корпуса и по бортику обоймы, обеспечивая фиксацию инструмента или освобождая его от действия сжимающих сил.

В процессе сверления хвостовик патрона проворачивается в его корпусе в направлении часовой стрелки. Тем самым на винт действует усилие затягивания, которое усиливает силу фиксации инструмента. При смене инструмента обойма вращается против часовой стрелки с помощью ключа, тем самым разжимая кулачки.

Виды фиксации инструмента

Существует несколько основных видов фиксаторов инструмента для сверлильных станков:

Трехкулачковый патрон для зажима цилиндрического хвостовика.
Двухкулачковый патрон. Применяется при малых нагрузках для инструментов небольшого диаметра.
Быстросменные устройства с коническим хвостовиком.

Самоустанавливающиеся фиксирующие устройства. Применяются для расточки предварительно просверленных отверстий.
Предохранительные фиксаторы применяются для работы с метчиками при подготовке резьб.
Реверсивные патроны для сверлильных станков. Применяются при нарезании резьбы на оборудовании без обратного вращения шпинделя.

Возможности применения

Сверление отверстий в деталях. Возможна резка как сквозных отверстий, так и глухих требуемой длины.
Рассверливание заранее просверленных отверстий под больший диаметр.
Уменьшение шероховатости внутренней поверхности отверстия путем зенкерования.
Развертка отверстий конической и цилиндрической формы.
Подготовка фасок и выемок под шайбы и потайные головки путем зенкования.
Раскатка отверстий с помощью оправки и закаленных тел качения (шариков и роликов) для получения плотной и гладкой поверхности с малой шероховатостью.
Нарезание резьб метчиком на всю глубину или на её часть.
Подрезание торцов для получения ровной поверхности под прямым углом к оси отверстия.

Также возможно развальцовывание полых заклепок и многие другие металлорежущие операции.

Общие правила эксплуатации

Действующие ГОСТы

Определяет основные размеры и прочие параметры трехкулачковых сверлильных патронов ГОСТ 8522. Быстросменную оснастку регулирует ГОСТ 14077-83. Также существуют и другие стандарты, определяющие параметры всех типов сверлильных патронов.

Адаптер для нарезания резьбы с помощью сверлильного станка + переходник для метчика

Сразу оговорюсь, что нарезать резьбу нужно будет вручную, а сверлильный станок здесь используется для центровки. Без станка тоже можно нарезать резьбу, но, особенно в тонком металле, метчик может «вильнуть» и резьба пойдет не так. Принцип работы прост. Метчик зажимается в патрон, деталь с отверстием располагается точно под ним. Затем нужно прижать метчик к детали и провернуть патрон. Инструменты и материалы: Для адаптера

-1 1/2 дюймовая металлическая труба; -1/2 дюймовая металлическая трубка; -Болт;

Для переходника

-1/2 дюймовый стальной стержень;

Инструмент

-Ленточная пила; -Бородок; -Дрель; -Сверла; -Метчик; -Токарный станок; -Штангенциркуль; -Пружинный зажим; -Ножовка; -Напильник; -Треугольный надфиль; -Сварочный аппарат; Шаг первый: резка трубы Труба 1 1/2 дюйма имеет внутренний диаметр, очень близкий к диаметру нижней части сверлильного патрона. Мастер отрезает 2 сантиметра трубы.

Шаг второй: токарные работы Дальше нужно обточить внутреннюю часть трубы, что бы она наделась на нижнюю часть патрона. При отсутствии токарного станка можно это сделать с помощью напильника.

Шаг третий: отверстие В боковой части кольца мастер сверлит отверстие и нарезает резьбу. Шаг четвертый: ручка Ручку мастер сделал из трубки. К трубке приварил головку болта. Теперь нужно установить метчик в патрон, а деталь зажать в тиски под метчиком. Патрон проворачивается с помощью ручки. После каждого оборота зажим ослабляется, и ручка перемещается в исходное положение.

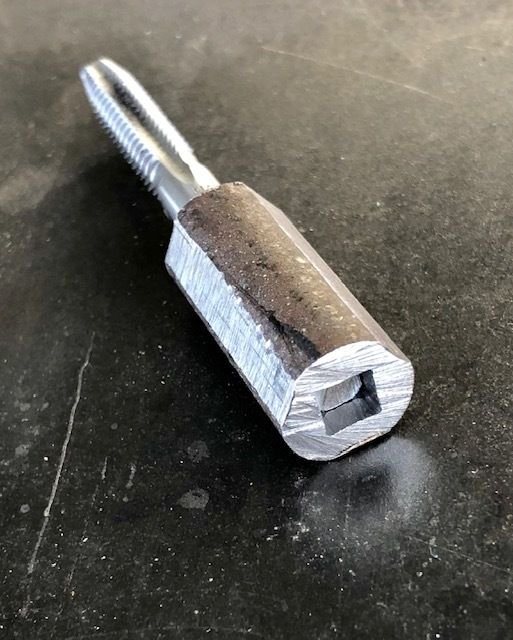

Шаг пятый: переходник Теперь нужно сделать переходник. Дело в том, что патрон имеет три кулачка и метчик на конце четыре грани. В результате этого происходит перекос. Для изготовления переходника мастер отрезает около трех сантиметров металлического стержня.

Устанавливает переходник в патрон и маркером отмечает места расположения кулачков.

Стачивает стержень по меткам.

Точно по центру сверлит в переходнике сквозное отверстие.

Дальше нужно надфилем сделать отверстие квадратным, ориентируясь на хвостовик метчика.

Теперь нужно метчик установить в переходник, переходник зажать в патрон сверлильного станка, и можно нарезать резьбу. Такой переходник имеет и существенный недостаток, если хвостовик метчика будет другого размера, то его уже нельзя будет установить в переходник. Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
