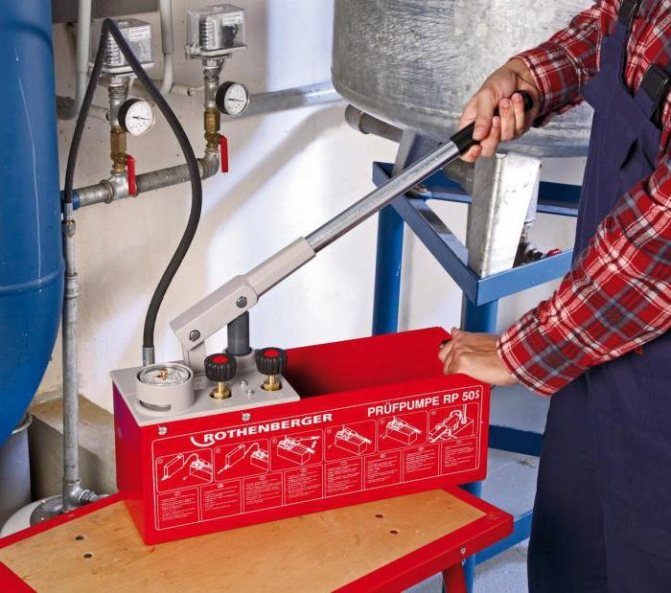

Ручной опрессовочный насос. проверка систем на герметичность

Установка насоса и его применение

Перед установкой нагнетателя, необходимо детально изучить инструкцию и схему подключения. На первом этапе контур заполняется водой с температурой 5 градусов и выше. Подсоединяется опрессовщик при помощи шланга к системе, часто применяется резьбовое соединение, всасывающей емкости с рабочей средой. Испытания проводятся при плюсовой температуре в помещении.

Контроль давления желательно осуществлять несколькими манометрами, установленными в разных точках трубопровода. Во время испытаний нельзя устранять проявившиеся дефекты в контуре. При достижении рабочего давления теплосети, необходимо сбросить воздух с помощью воздуховодов или вентилей, после чего продолжать испытание необходимое время.

Необходимо сделать свободный подход к манометрам, а также к проблемным участкам трубопровода и к самому насосу для правильной фиксации показателей.

Процесс опрессовки

Опрессовка систем отопления частного дома начинается с отключения от системы котла отопления, автоматических воздухоотводчиков и расширительного бака. Если на это оборудование ведут запорные краны, можно закрыть их, но если краны окажутся неисправными, расширительный бак точно выйдет из строя, а котел — в зависимости от давления, которое на него подадите. Потому расширительный бак лучше снять, тем более, что сделать это несложно, ну а в случае с котлом придется надеться на исправность кранов. Если на радиаторах стоят терморегуляторы, их также желательно снять — они не рассчитаны на высокое давление.

Иногда тестируется не все отопление, а только какая-то часть. Если это возможно, ее отсекают при помощи запорной арматуры или устанавливают временные перемычки — сгоны.

Далее процесс такой:

  • Если система была в эксплуатации, сливается теплоноситель.
  • К системе подключается опрессовщик. От него отходит шланг, заканчивающийся накидной гайкой. Этот шланг и подключают к системе в любом подходящем месте, хоть на месте снятого расширительного бака или вместо сливного крана.
  • В емкость опрессовочного насоса наливается вода, при помощи насоса закачивается в систему.

  • Перед поднятием давления надо удалить из системы весь воздух. Для этого можно немного прокачать систему при открытом сливном кране или спустить его через воздухоотвочики на радиаторах (краны Маевского).
  • Система доводится до рабочего давления, выдерживается не менее 10 минут. За это время спускается весь оставшийся воздух.
  • Давление повышается до проверочного, выдерживается некоторый промежуток времени (регламентируется нормативами Минэнерго). За время испытания проверяются все приборы и соединения. Их осматривают, на предмет появления течи. Причем течью считается даже слегка влажное соединение (запотевание тоже требует устранения).
  • Во время опрессовки контролируется уровень давления. Если на протяжении испытания его падение не превышает норму (прописано в СНиПе), система считается исправной. Если давление упало хоть немного ниже нормы, надо искать утечку, устранять ее, потом начинать опрессовку снова.

Как уже говорилось, опрессовочное давление зависит от типа испытываемого оборудования и системы (отопление или горячее водоснабжение). Рекомендации Минэнерго, изложенные в «Правилах технической эксплуатации тепловых энергоустановок» (п. 9.2.13) для удобства пользования сведены в таблицу.

Тип испытываемого оборудованияИспыательное давлениеДлительность испытанияРазрешенное падение давления
Элеваторные узлы, водонагреватели1 МПа(10 кгс/см2)5 минут0,02 МПа (0,2 кгс/см2)
Системы с чугунными радиаторами 0,6 МПа (6 кгс/см2)5 минут0,02 МПа (0,2 кгс/см2)
Системы с панельными и конвекторными радиаторами 1 МПа (10 кгс/см2)15 минут0,01 МПа (0,1 кгс/см2)
Системы горячего водоснабжения из металлических трубрабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)10 минут0,05 МПа (0,5 кгс/см2)
Системы горячего водоснабжения из пластиковых трубрабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)30 минут0,06 МПа (0,6 кгс/см2), с дальнейшей проверкой в течении 2 часов и максимальным падением 0,02 МПа (0,2 кгс/см2)

Обратите внимание, что для тестирования отопления и водопровода из пластиковых труб, время выдержки тестового давления 30 минут. Если за это время никаких отклонений не обнаружено, система считается успешно прошедшей опрессовку. Но испытание продолжают еще 2 часа

И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2)

Но испытание продолжают еще 2 часа. И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2).

Таблица соответствия разных единиц измерения давления

С другой стороны, в СНИП 3.05.01-85 (п 4.6) есть другие рекомендации:

  • Испытания систем отопления и водоснабжения проводить давлением в 1,5 от рабочего, но не ниже 0,2 МПа (2 кгс/см2) .
  • Система считается исправной, если через 5 минут падение давления не превысит 0,02 МПа (0,2 кгс/см).

Какими нормами пользоваться — вопрос интересный. Пока действуют оба документа и определенности нет, так что правомочны оба. Надо подходить к каждому случаю индивидуально, учитывая максимальное давление, на которое рассчитаны ее элементы. Так рабочее давление чугунных радиаторов — не более 6 Атм, соответственно, испытательное давление будет 9-10 Атм. Примерно также стоит определяться со всеми другими компонентами.

https://youtube.com/watch?v=ruN3puj3EyU

Как сделать опрессовщик своими руками?

В случае необходимости ручной опрессовщик можно выполнить самостоятельно. Для сборки такого устройства потребуются подходящие запчасти, которые смогут справляться с функциями ручного пресса для опрессовки трубопроводов. Для этих целей хорошо подходят старые домкраты, также потребуется ёмкость (желательно цилиндрической формы).

Сборку отдельных элементов рекомендуется осуществлять посредством резьбовых соединений. В ёмкости обязательно требуется сделать несколько отверстий для измерительного прибора и шланга для отвода жидкости. При желании можно своими руками собрать и электрический опрессовщик, однако, такой аппарат вряд ли будет отличаться высокой точностью.

Порядок работы с ручным опрессовщиком

При работе с гидравлическим ручным опрессовщиком соблюдают приведенный порядок и выполняют следующие правила:

  1. Удаляют воздух из напорных узлов опрессовочного насоса. Для этого заполняют бак 2 рабочей жидкостью до указанной в инструкции отметки и открывают запорный вентиль 8, после чего несколько раз прокачивают воду до выхода ее из напорного шланга 3.
  2. Присоединяют напорный шланг 3 к испытуемой магистрали. Для подключения используют переходной штуцер или ниппель, входящие в комплектацию агрегата или приобретенные отдельно.
  3. Производят закачку жидкости. С помощью прокладок перекрывают все отверстия в магистрали и накачивают воду до достижения требуемого давления, затем поворачивают запорный вентиль 8 до окончания испытаний. Обычно проверку производят в течение нескольких часов, у некоторых специалистов работает насос при опрессовке почти сутки, о негерметичности системы говорит падение давления.
  4. Отсоединяют опрессовщик от трубопровода. Для этого открывают сливной вентиль 7 и ждут полного перетекания воды обратно в бак, по окончании процесса сливной вентиль перекрывают во избежание попадания частиц грязи в насос. Отсоединяют напорный шланг от входной трубы магистрали, опускают его в бак и освобождают нагнетательные узлы от воды открыванием вентиля 8.

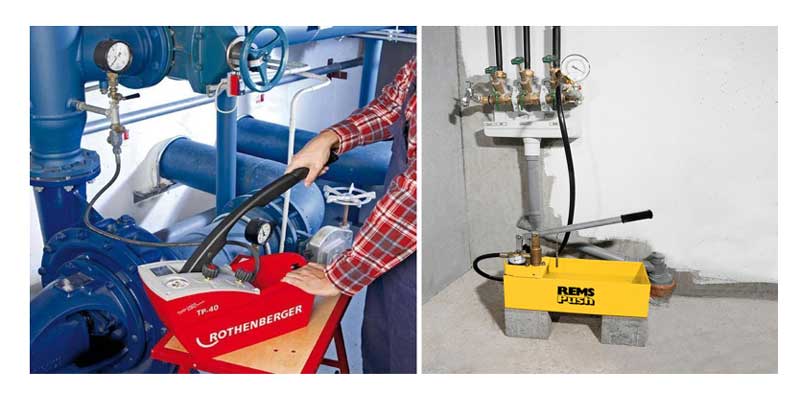

Рис. 5 Пример использования насосов для опрессовки в испытуемой магистрали

Когда и зачем нужна опрессовка и промывка систем отопления?

Проверка на герметичность необходима в следующих случаях:

  • перед сдачей магистрали в эксплуатацию после простоя или монтажа;
  • после проведения частичной замены или полного ремонта системы, в том числе после подновления стояка, радиаторов и других приборов;
  • при регулярном осмотре на пригодность к постоянной эксплуатации;
  • если в магистрали обнаружены участки со ржавчиной, вмятинами и другими дефектами, не нарушающими целостность, но имеющими угрозу прорыва.

Промывание магистрали – процедура очистки водой котлов, узлов теплообменника, трубопроводов и радиаторов. Цель промывки – очистка внутренних тоннелей и емкостей от осадка, взвесей, налета. Очищенная схема работает намного эффективнее и на прогрев требуется меньше энергоносителей, поэтому затраты на промывку окупаются последующей экономией топлива, электроэнергии.

Преимущества ручных опрессовочных насосов

Механический опрессовочный агрегат имеет ряд преимуществ:

  1. Низкая масса и компактные размеры

Небольшой вес и компактность оборудования позволяют без сложностей переносить и транспортировать приборы без использования грузоподъемных устройств.

Агрегаты применяются даже в ограниченном пространстве.

  1. Высокая точность получаемых результатов

Показатель точности во многом зависит от мощности самого устройства. При выборе конкретной модели оборудования нужно понимать, что использование насоса с малой мощностью увеличивает время, необходимое для проверки. Кроме того, при выявлении негерметичного стыка результаты испытаний могут исказиться.

  1. Автономность работы

В отличие от моделей с электрическим приводом, ручные опрессовщики подходят для использования вдали от источника электрического снабжения.

  1. Простота эксплуатации

Ручные приборы имеют простую конструкцию и не требуют того, чтобы их обслуживали квалифицированные специалисты.

Важные параметры приборов

От мощности установки зависит максимально возможный уровень давления в отопительной системе.Поэтому оборудование для опрессовочных работ можно систематизировать по нескольким категориям:

  • давление варьируется в пределах 30 бар;
  • давление достигает 60 бар;
  • уровень максимального давления 100–120 бар;
  • свыше 150 бар.

Немаловажное значение имеет функциональная составляющая агрегата. Она зависит от модели насоса и определяет объем жидкости, который способен перекачать механизм

Важен вес насоса и объем резервуара для хранения рабочей жидкости.

Также при выборе определенной модификации, стоит учитывать рабочую среду, в которой может работать насос.

Конструкция ручного агрегата

Стандартный ручной пресс для опрессовки системы водоснабжения и отопления состоит из:

  1. Напорной части 1 оснащенной ручкой 5, которая установлена на крышке 6 бака 2.
  2. На выходе нагнетательного узла присоединяется шланг 3, который при помощи специального штуцера подсоединяется к испытуемому трубопроводу.
  3. Плунжерный насос 1 по сути является основным узлом устройства и включает в свою конструкцию цилиндрическую головку 4, распределительный штуцер 15, внутренние клапаны, два вентиля 7 и 8.
  4. Кран 7 служит для открытия и закрытия отверстия слива жидкости, вентиль 8 необходим для отключения агрегата после того как в систему нагнетено необходимое давление.
  5. Цилиндрическая головка 4 и всасывающий патрубок 10 с размещенным на конце фильтром , который зафиксирован гайкой 11 служат для проведения в проверяемую систему воды.
  6. Для того чтобы сделать работу более удобной боковую сторону бака оснащают крюком для крепления ручки, которую также используют для переноски агрегата.
  7. Для мониторинга давления устройство оборудуется встроенным манометром 9 с стрелочным индикатором.

Порядок выполнения работ

Далее необходимо выполнить следующий порядок действий:

  • при проведении периодического или аварийного тестирования, в начале, спускают теплоноситель;
  • подключают опрессовочный аппарат, в любом подходящем для этого месте;
  • заданное давление нагнетается в систему в два приема, чтобы избежать задержек воздуха в контуре;
  • на первом этапе создают рабочее давление и выпускают воздушные пробки через клапаны на радиаторах;
  • на втором этапе повышают давление до пределов, необходимых при тестировании, и выдерживают временной интервал, регламентированный в Минэнерго;
  • в установленный промежуток времени давление не должно понижаться ниже указанной нормы, в противном случае необходимо искать утечку.

Установлены правила для технической эксплуатации разноплановых тепловых энергоустановок, в них Минэнерго рекомендует параметры опрессовочного давления для каждого типа систем отопления.

Особенности ручного опрессовщика

Модели такого типа выгодны тем, что практически не имеют ограничений в применении, если речь идет о рабочих параметрах, соответствующих техническим возможностям. То есть компактное гидравлическое устройство будет удобно и в проверке домашней системы, и позволит оценить качество работы сетей в коммунальной инфраструктуре многоквартирного дома.

Важной особенностью, которой обладает опрессовщик ручной, является и низкий уровень погрешности. Поскольку нагнетание производится вручную, оператор может варьировать применяемое усилие без вреда для контура

Кстати, о снижении нежелательных рисков для сети и шлангов заботятся и сами производители. Они покрывают шланг специальной оплеткой, предотвращающей случайные расширения.

Электрические аппараты также имеют защитные оболочки на шлангах, но в отдельных случаях пиковых нагрузок автоматическое нагнетание не остановится, в отличие от ручной опрессовки.

Способы опрессовки водяных тёплых полов

Опрессовку тёплых полов можно осуществлять несколькими способами:

  • горячим теплоносителем;
  • холодной водой;
  • воздухом.

Перед проведением опрессовки, магистраль рекомендовано промыть обычной водой из водопровода, для удаления из неё возможных загрязнений.

Опрессовка горячей водой

Перед проведением опрессовки тёплого водяного пола необходимо раскатать трубопровод, установить коллектор, к которому подсоединяются контуры.

Рассмотрим процесс поэтапно:

  1. На коллекторном узле закрываются краны обратки.
  1. Устанавливается давление в районе 2,5 атмосфер.
  1. Магистраль наполняется водой через подающие патрубки. При этом присутствует шипение, что свидетельствует о выходе воздуха из крана Маевского или через воздухоотводчик.
  1. Открывается один вентиль обратки для спуска воздуха. Когда потечёт вода, значит, все воздушные пробки вышли, вентиль можно закрыть. Такие действия, нужно провести со всеми контурами.

Наличие воздуха в трубопроводе вызывает образование пустот, что снижает КПД системы, так как это приводит к понижению давления.

  1. Закрывается кран перед подающей гребёнкой и открывается перед обраткой.

Важно, в процессе гидроиспытания поднимать температурный уровень теплоносителя постепенно, сначала выставляется +20 градусов, и каждые несколько часов прибавляется по 5 градусов. В это время, следует проверять тёплый пол на наличие течи

Если обнаружены протечки, то воду из магистрали следует слить, и устранить течь.

Затем, трубопровод снова наполняется водой, оставляется на 2 — 3 дня, для дальнейшего тестирования и наблюдения, чтобы выявить возможные неполадки.

Опрессовка холодной водой

Опрессовывать тёплый гидропол холодным теплоносителем следует при наличии повышенного давления. Трубопровод нужно накачивать охлаждённой водой, при давлении в 2 раза выше рабочего. Тестирование системы проводится на протяжении 2-х дней, этого хватит для выявления дефектов.

????Как я осуществил опрессовку водяного пола .Теплый водяной пол своими руками.Часть 5

Смотрите это видео на YouTube

Как и в первом случае, неполадки устраняются и проверка повторяется.

Часто когда нет воды, у домовладельцев встаёт вопрос — как опрессовать тёплый водяной пол воздухом.

Мы расскажем, как это сделать, и под каким давлением надо опрессовывать систему.

Опрессовка воздухом системы водяных теплых полов

Смотрите это видео на YouTube

Пошаговый процесс опрессовки тёплого пола воздухом выглядит следующим образом:

  1. Закручиваются все краны, в том числе вентиль Маевского. Если есть автоматические воздухоотводчики, то на период опрессовки они откручиваются, на их место ставятся заглушки.
  1. Устанавливается давление выше рабочего в 2 раза (4 — 5 Атм). Это делается компрессором или при помощи автомобильного насоса. Чтобы производить данными приспособлениями накачку воздуха, требуется шланг, который подсоединяется штуцером и краном.
  1. Давление нагнетается лишь в контурах напольного обогрева. На участке между коллекторной группой и котлом его не должно быть, так как большая часть нагревательных устройств выдерживает давление до 3 Атм, иначе они могут выйти их строя. Поэтому, опрессовку отрезка от коллектора до котла нужно делать отдельно.
  2. После заполнения магистрали воздухом, подача закрывается, конструкция оставляется на день. При этом, надо наблюдать за уровнем давления в системе. Небольшое падение допустимо.
  1. Если давление падает, то определяются места, имеющие плохую герметичность. Для этого, участки, где возможна утечка, покрываются мыльной жидкостью. Для этого подойдёт жидкость для чистки стекла или мыльная вода. В местах, где происходит выход воздуха из трубопровода, жидкость будет пениться.
  2. Устраняются проблемы и опрессовка повторяется.

Только убедившись, что отопительная система без дефектов, можно производить заливку стяжки.

Стоит учесть, что при тестировании гидрополов под высоким давлением, есть опасение, что трубопровод выскочит из своих посадочных мест. Это может произойти, если фиксация осуществлялась монтажной лентой.

Чтобы этого избежать, требуется до начала проведения опрессовки, произвести монтаж растворных маячков, которые после затвердевания создадут каркас, тем самым фиксируя трубопровод. Если трубы фиксируются к металлической сетке, то в этой процедуре нет надобности.

Общее устройство насоса опрессовки

Главным элементом всего оборудования данного рода является насос, создающий давление. Не менее важными являются такие компоненты, как: резервуар для жидкости, шланги и элементы управления. В большинстве случаев даже базовые комплектации дополняются манометрами. Именно он и позволяет оценить состояние водопроводной сети.

Изготавливаются насосы в основном из качественной стали и композитов высокой прочности. Но так делают только мировые производители опрессовщиков.

Выбирая опрессовщик, необходимо смотреть на весовой показатель, так как это может сыграть большую роль в местах эксплуатации. Средняя весовая категория современных опрессовочных насосов 6 кг.

Уникальность опрессовки отопительных систем открытого типа

Начинается опрессовка открытых отопительных систем с тщательной герметизации места подключения расширительного бачка. При открытом кране, он выполняет роль воздушного клапана, а после его закрытия начинается процесс опрессовки.

Стандартное давление в трубе можно определить по высоте, на которой находится расширительный бачок. 0,1 атм=1м. Рассчитав давление, следует провести испытание гидравлическим давлением, повысив его в 2 раза больше рассчитанного. Весь остальной процесс аналогичен опрессовке в системах закрытого типа.

Не лишним будет узнать о том, как правильно залить воду в систему отопления открытого типа.

Виды компрессоров, какой выбрать

Компрессоры, используемые для тестирования тёплых водяных полов, бывают ручными и электрическими.

Их основная задача — накачать трубопроводную магистраль водой или воздухом. При этом работа агрегата контролируется при помощи манометра.

Опрессовочный насос своими руками. Как опрессовать систему отопления.

Смотрите это видео на YouTube

Ручные насосы

Ручные приспособления для опрессовки являются механическими. Плюсом приминения считается невысокая цена, неприхотливость и простота использования. Они мобильны, для их работы не требуется источник питания. В состав механических компрессоров входят все необходимые комплектующие, такие как: шланги, манометр и бак.

К минусам можно отнести маленькую производительность. Если вы решили провести самостоятельно опрессовку таким насосом, то для качественного тестирования потребуется приложить большие усилия.

Электрические

Электрические компрессоры более громоздкие, цена их выше, но зато они полностью автоматизированы. При их использовании не потребуется прилагать вообще никаких усилий. С помощью гидронасоса легко добиться любого давления в системе. Чаще данные устройства используют профессионалы, когда требуется производить опрессовку часто, и в больших объёмах.

Несмотря на дороговизну таких насосов, существенным плюсом становиться фактор повышенной производительности, так как приспособление оснащено двигателем, что позволяет экономить время и силы.

Какой выбрать?

При выборе вида насоса для опрессовки, нужно учитывать следующие моменты:

  • объём системы отопления;
  • частоту проведения опрессовочных работ.

Если требуется опрессовать систему небольшого размера, то как вариант вполне подойдёт ручной компрессор, и покупать дорогой электрический прибор не имеет смысла.

Для проверки отопительной системы в комнате с большой площадью, мощности данного оборудования может быть не достаточно, поэтому лучше купить компрессорный насос электрического типа.

Гидравлический опрессовщик

Смотрите это видео на YouTube

Мы рекомендуем приобретать устройства, имеющие стальной, а не пластиковый корпус и оснащённый специальными клапанами, которые не позволяют подниматься давлению выше нормы.

Опрессовщики, насосы для опрессовки труб

Прежде всего применяемые для опрессовки насосы отличаются конструкцией нагнетательного механизма.

По этому признаку они делятся на следующие группы:

  1. Поршневые.
  2. Пластинчато-роторные.
  3. Мембранные.

Для опрессовки систем с небольшим объемом, например, отопительных контуров в частных домах, можно приобрести недорогой и простой в обслуживании ручной опрессовщик.

С помощью такого устройства оператор сможет закачивать в трубопровод до 3-х л рабочей жидкости в минуту. Для многоэтажного дома такой вариант, конечно, окажется неприемлемым, тут понадобится опрессовщик с электрическим или ДВС-приводом.

К наиболее популярным относится ручной опрессовщик отечественного производства УГО-30, рассчитанный на предельное давление в 30 атм. Объем цилиндра составляет 36 куб. см, усилие на рукояти – 2 кг. Комплектуется баком на 16 л.

Для более серьезных задач предназначены ручные двухступенчатые насосы УГО-50 (до 50 атм) и УГИ-450 (до 450 атм).

Опрессовщик ручной гидравлический УГО 30

Среди опрессовщиков с электроприводом известны агрегаты от немецкой компании Rothenberger, например, самовсасывающая модель RP PRO II, развивающая давление в 60 атм и подачу в 8 л/мин. Мощность привода составляет 1,6 кВт.

Также высоко котируется продукция компании Ridgid, например, модель 1460-Е. Этот опрессовщик развивает давление до 40 атм.

Система автономного водоснабжения будет работать бесперебойно, только если правильно настроено реле давления для гидроаккумулятора. Рассмотрим принцип действия и порядок регулировки реле.

Как сделать дренажный колодец своими руками, читайте тут.

Кто не мечтает о бассейне в своем загородном доме? Такая конструкция на заказ обойдется дорого, но можно сэкономить и возвести бассейн своими руками. Здесь https://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/bassejn-na-dache-svoimi-rukami.html вы найдете инструкцию по строительству бетонного водоема.

Какие бывают опрессовщики

Различают два основных типа: ручные и электрические. Рассмотрим каждый вид более детально.

Ручные

Компактные и легкие станции с резервуаром, поршневой помпой, манометром и обратным клапаном. Имеют массу положительных качеств:

  1. Не нуждаются в подключении к электросети, т.е. могут эксплуатироваться хоть в чистом поле.
  2. Имеют весьма компактные размеры и небольшой вес. Один работник легко справляется с доставкой агрегата к месту испытаний и установкой его в рабочее положение.
  3. Устройство простое и надежное. Эксплуатация не требует специальных навыков и может быть доверена новичкам.
  4. Стоит недорого, как при покупке, так и при обслуживании.

Недостатком устройств этого типа является необходимость приложения физических усилий при проведении испытаний. Вода закачивается в сеть или емкость вручную. Примерно так, как когда-то качали воду из уличных водоразборных колонок.

Несмотря на свою простоту, ручные опрессовщики способны нагнетать в трубопроводе давление до 60 бар. Для того чтобы опрессовать отопительную или водопроводную сеть это даже много. Конструкция крайне проста. На верхнем обрезе небольшого металлического резервуара смонтирован поршневая помпа с всасывающим и нагнетательным патрубками, обратным клапаном и показывающим манометром. Объем резервуара обычно составляет 10-12 литров.

Кроме опрессовки трубопроводов и емкостей, с помощью ручных опрессовщиков легко производится настройка и проверка срабатывания предохранительных клапанов.

Электрические

Производительность опрессовщиков с электроприводом многократно превышает тот же параметр ручных моделей. Минимальное давление, которое они могут нагнетать, начинается с 60 бар.

Для испытаний подводящих трубопроводов и емкостей гидравлического оборудования применяются аппараты, обеспечивающие напор до 500 бар. Самовсасывающим агрегатам, каковыми в большинстве случаев являются электроопрессовщики, нет необходимости заливать воду во всасывающий патрубок. Они способны поднять воду из резервуара, если расположены не высоте не более одного метра над ним.

В отличие от ручных аналогов, электроопрессовщики могут, при необходимости, подкачивать воду в испытуемую сеть. В замкнутых контурах отопительных и технологических трубопроводов электрический опрессовочный насос может использоваться для поддержания напора в автоматическом режиме. Для этого его врезают в схему, в комплекте с накопительным баками и сбросными клапанами и датчиками. Такие установки называются «Элькомат» или «Гигамат» (на фото), в зависимости от мощности.

Кроме основного назначения, электроопрессовщики могут использоваться в качестве минимоек. При наличии подходящих насадок, с ними легко мыть машины, окна, очищать от мха и грязи шиферные кровли и т.п.

К достоинствам электроопрессовщика следует отнести следующие его характеристики:

  • высокопроизводительный;
  • высоконапорный;
  • работает в автоматическом режиме;
  • с функцией минимойки;
  • обладает компактными размерами и относительно малым весом.

Имеются и свои минусы:

  • привязан к электросети;
  • дорого стоит;
  • обслуживание обходится недешево.

Электрический опрессовочный насос стоит значительно дороже ручного. Нет смысла приобретать его для домашнего употребления. Это профессиональное оборудование.

Компактность и удобство эксплуатации. Особенности ручного насоса для опрессовки системы отопления

Опрессовка представляет собой процедуру испытания с параллельной проверкой на прочность и герметичность системы отопления путем создания высокого давления.

Первая опрессовка проводится сразу после установки трубопровода на участке. Делается это для выявления потенциальных мест утечек.

Механические насосы чаще всего используются в бытовых целях. Подобные агрегаты имеют более низкую стоимость, они компактны, с ними легко работать. Их особенность заключается в простоте использования и в возможности работы в ограниченных пространствах без доступа к электрической сети.

ontakte

Odnoklassniki

Опрессовочные насосы и оборудование для заполнения не имеют существенных различий. Часто один и тот же агрегат применяется как для проверки системы на прочность, так и для ее наполнения.

Фото 1. Так выглядит ручной насос для опрессовки. .

Современные опрессовщики и насосы для закачки различаются по типу привода. Он бывает электрическим либо ручным. По принципу действия оборудование подразделяется на следующие типы:

  • мембранное;
  • пластинчато-роторное;
  • поршневое.

Принцип работы опрессовщика

Принцип работы ручного опрессовщика довольно прост. В проверяемую систему отопления до максимально возможного уровня заливается вода. После этого при помощи нажатия на рычаг достигается необходимый для проведения испытания уровень давления (в 2—3 раза выше рабочей нормы). Когда нужный показатель давления будет получен, шаровой вентиль агрегата перекрывается. Оператор отслеживает на манометре колебания.

Внимание! Чтобы в процессе опрессовки не допустить внутри отопительной системы чрезмерно высокого давления, насосы оборудованы специальным пропускным клапаном. Если давление начинает падать, значит, труба протекает

Описанная процедура повторяется несколько раз. При выявлении дефекта работы прекращаются до момента его устранения

Если давление начинает падать, значит, труба протекает. Описанная процедура повторяется несколько раз. При выявлении дефекта работы прекращаются до момента его устранения.

Первая опрессовка проводится непосредственно после окончания монтажных работ. Далее проверку повторяют каждые 5 лет после промывки трубопровода агрессивными химическими средствами.

Преимущества ручных опрессовочных насосов

Механический опрессовочный агрегат имеет ряд преимуществ:

  1. Низкая масса и компактные размеры

Небольшой вес и компактность оборудования позволяют без сложностей переносить и транспортировать приборы без использования грузоподъемных устройств.

Агрегаты применяются даже в ограниченном пространстве.

  1. Высокая точность получаемых результатов

Показатель точности во многом зависит от мощности самого устройства. При выборе конкретной модели оборудования нужно понимать, что использование насоса с малой мощностью увеличивает время, необходимое для проверки. Кроме того, при выявлении негерметичного стыка результаты испытаний могут исказиться.

В отличие от моделей с электрическим приводом, ручные опрессовщики подходят для использования вдали от источника электрического снабжения.

Ручные приборы имеют простую конструкцию и не требуют того, чтобы их обслуживали квалифицированные специалисты.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
