Ручной траншеекопатель. Или как заменить бригаду рабочих?

Рейтинг лучших производителей

Производством траншеекопателей занимаются как отечественные, так и зарубежные компании. Ниже приведены лучшие из них.

Caterpillar

Это американская компания, которая пользуется популярностью во всем мире. Она производит спецтехнику разных видов, в том числе траншеекопатели. Машины этого производителя рекомендуется использовать в строительстве, в сельском хозяйстве и т.д. Оборудование подходит для обустройства неглубоких траншей для прокладки инженерных коммуникаций.

Vermeer Manufacturing Company

Это еще одна популярная американская компания. Она представляет несколько линеек траншеекопателей разных видов.

Мнение эксперта
Курдин Сергей Сергеевич

Оборудование производителя оснащено электронным управлением с помощью микропроцессорной системы. Она синхронизирует работу тягача и рабочей части техники. Такой процесс не только упрощает управление машиной, но и позволяет быстро обнаружить неисправность в случае ее возникновения.

Case Corporation

Это французская компания, занимающаяся производством траншеекопателей. Это оборудование, выполненное из качественных материалов, которое отличается высококачественной сборкой. Однако оно имеет не слишком высокую производительность, в чем заключается основной недостаток техники.

ООО «Радицкий машиностроительный завод»

Это российский брянский производитель, который занимается изготовлением траншеекопателей роторного типа на базе гусеничных тракторов. Это крупногабаритные машины, использование которых рекомендовано для обустройства широких и глубоких рвов.

ДГУП «Дмитровский экскаваторный завод»

Производитель занимается изготовлением оборудования цепного типа. Машины отличаются высокой производительностью. Оборудование можно использовать в любое время года, поскольку оно имеет в комплекте несколько видов цепей, в том числе для промерзлого грунта.

ОАО «Михневский ремонтно-механический завод»

Производитель предлагает пользователям оборудование цепного типа для использования в любое время года. Техника завода отличается высоким качеством и производительностью. Кроме того, машины имеют продолжительный эксплуатационный период без возникновения неисправностей.

ОАО «Копейский машиностроительный завод»

Это челябинский производитель, который занимается изготовлением горно-шахтных машин цепного и барового типа. Оборудование рекомендовано к применению для промерзших почв. Техника отличается высоким качеством, простотой применения и продолжительным эксплуатационным периодом.

Варианты навесного оборудования для мотоблока Нева

К базовым функциям для любого варианта мотоблока можно отнести подготовку почвы к посеву и ее вспахивание. Благодаря различным типам фрез, устанавливаемых на агрегат, можно разрыхлить грунт на глубину нескольких сантиметров, однако у фрез есть и минусы. Они способны обрабатывать только регулярно возделываемую почву, но плохо справляются с замерзшим или просто твердым грунтом. Кроме того фрезы не позволяют убирать мусор или снег, использовать мотоблочный агрегат для других целей. Решить эту проблему можно, если купить навесное оборудование на мотоблок Нева. Различают следующие его разновидности:

  • плуг – хороший вариант дополнительного оборудования, если вам необходимо работать с тяжелым грунтом. При весе в 7,8 кг модель П1 20/3 способна вспахивать даже очень твердую почву на глубину 215 мм при ширине захвата 220 мм;
  • окучник – второй после плуга по востребованности вариант оборудования для мотоблока Нева. Навесной окучник используется для подсыпания земли к корням растений. Разные модели окучников различают по глубине вхождения в грунт и ширине захвата почвы, а также по весу;

Навесное оборудование для мотоблока Нева — окучник и плуг

  • картофелевыкапыватель – хороший выбор, если вам надоело возиться с лопатой каждый раз при сборе урожая картофеля. Модель КНМ способна заходить в грунт на глубину до 220 мм, при этом захватывая 250 мм в ширину. Такой вариант будет очень кстати, если вам необходимо обработать большой участок картофельного поля максимально эффективно, быстро и без особых затрат в плане усилий. Модели картофелекопателей различают по весу, ширине захвата почвы и глубине вхождения в грунт. Учтите, что для установки этого и другого вышеописанного оборудования на мотоблок, вам понадобятся специальные сцепки, индивидуальные для каждой модели;
  • грунтозацепы – устанавливаются в качестве колес мотоблока и используются для более глубокого вхождения агрегата в землю. Различаются по диаметру, ширине и весу, могут использоваться для окучивания участка;
  • телега или прицеп – оборудование, предназначенное для превращения мотоблока в перевозочный транспорт. Габариты прицепа выбираются в зависимости от мощности двигателя агрегата, а предельная скорость, с которой может передвигаться мотоблок с тележкой, обычно не превышает 10 км/ч;
  • косилка – позволяет использовать мотоблок для стрижки газона или покоса травы на корм животным. Разные варианты косилок различаются по максимальной высоте скашиваемой травы, скорости работы и ширине охвата;

Картофелевыкапыватель и грунтозацепы можно подобрать по размеру, весу и глубине вспахивания

  • картофелесажалка – специально оборудование, которое подходит для всех типов мотоблоков и значительно облегчает процесс посадки картофеля;
  • оборотный плуг – характеризуется большим охватом почвы, благодаря чему при вспахивании не возникает пропущенных участков. При установке этого варианта оборудования следует учитывать, что для него нужен противовес. Если модель мотоблока весит менее 100 кг, то на нее рекомендуется установить утяжелитель;
  • грабли – оборудование для уборки листьев и различного мусора с участка. Такую запчасть для мотоблока Нева МБ 2 и других моделей можно купить или сделать своими руками, при условии наличия сварочного аппарата;
  • снегоуборочное оборудование – делает мотоблок Нева полезным в холодное время года. Различают несколько вариантов снегоуборщиков на мотоблок Нева, каждый из которых выполняет свои функции.

Специальное оборудование, облегчающее земляные работы — оборотный плуг и картофелесажалка

Сведения о траншеекопателе

Хотя траншеи возможно рыть вручную, всё же применение специализированной техники является более выгодным.

Вот несколько причин этого:

  1. В процессе работы траншея получается узкая, глубокая и с отвесными краями. При таком способе рытья снижается риск обсыпания стенок.
  2. Качество и эффективность работы агрегата не страдают, если земля более плотная, чем обычно.
  3. При работе этого механизма потребность в том, чтобы вывозить выкопанный грунт, существенно уменьшается.
  4. Если сравнивать с экскаватором, то нужно заметить, что выкопанную землю можно в любой момент использовать для засыпки ямы. При этом экскаватор может выкапывать глыбы, которые перед использованием необходимо разбить.
  5. Этот механизм имеет высокую производительность.
  6. Канавокопатель эффективно работает в зимних условиях, когда роет траншеи в мёрзлой земле.

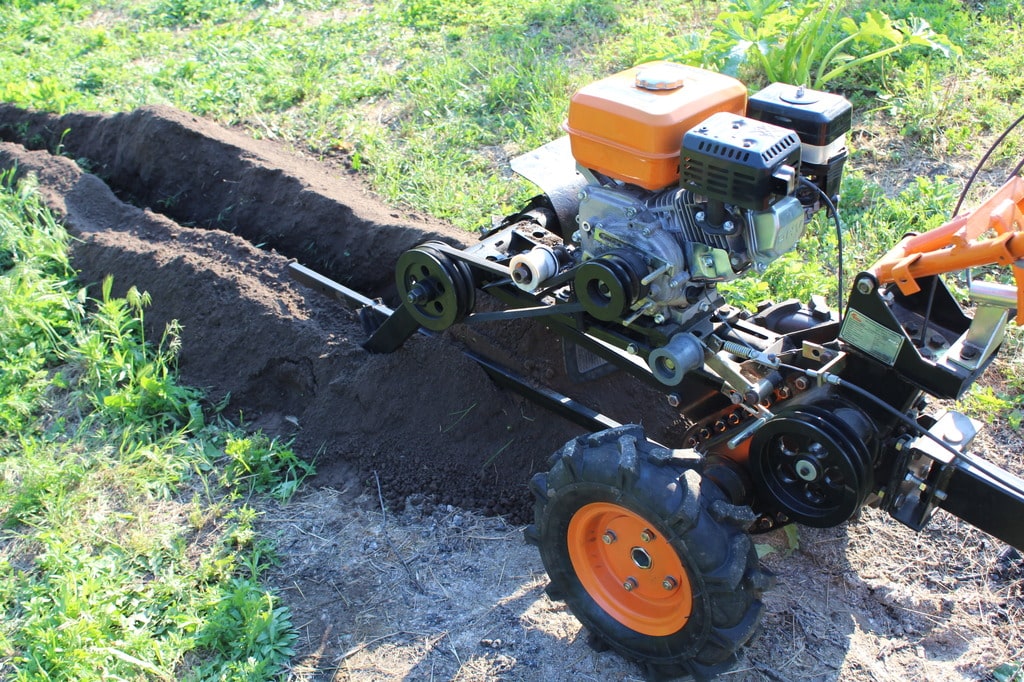

Траншеекопатель для мотоблока

Сферы применения

Это приспособление может применяться для различных целей:

  1. С его помощью возможно рыть канавы. Самые мощные трашеекопатели могут достигать глубины 200 см. Более доступные для приобретения виды, в зависимости от типа, способны рыть канаву глубиной от 30 до 90 см.
  2. Иногда для пересадки дерева требуется аккуратно выкопать его корни вместе с комом земли. Это возможно сделать с помощью траншеекопателя.
  3. Когда вскоре должно начаться строительство дома, площадку для работы необходимо заранее подготовить. В этой работе может помочь рассматриваемый инструмент.
  4. Траншеекопатель можно эффективно использовать для снятия дорожного полотна перед ремонтом дороги.
  5. Его фактически можно использовать в качестве мотокультиватора: проводить мелиорационные работы, делать дренирование и рыхление.
  6. Это устройство может помочь при выполнении работ по закладке фундамента.

Траншеекопатель ускоряет работу при закладке фундамента

Разновидности

Их можно классифицировать по мощности и производительности:

  1. Существуют траншеекопатели, которые выполнены в качестве специализированных устройств. Они обладают высокой мощностью и производительностью. Обычно их применяют специализированные организации. Такие траншеекопатели могут вырыть траншею глубиной до двух метров и шириной до 40 см. Эти механизмы достаточно дорогие, и их покупка их для дачников или фермеров обычно недоступна.
  2. Другой вид устройств – это мотоблоки, которые имеют встроенные траншеекопатели.
  3. Возможно использование этих механизмов в качестве навесного оборудования для мотоблока.
  4. Самодельный траншеекопатель. Этот их вид является самым дешёвым и доступным для дачников или фермеров.

Можно провести разделение по принципу действия:

  1. Наиболее распространён траншеекопатель, который работает на основе использования цепи. Этот инструмент по внешнему виду очень похож на гигантскую бензопилу траншеекопатель. Такой инструмент пила отлично подходит для использования в сельской местности. Оборудование может быть применено вместе с популярными в России марками мотоблоков: Нева, МТЗ, Агат, Ока и некоторыми другими.
  2. Есть устройства, которые при рытье используют зубчатое колесо. Они могут эффективно использоваться на различных почвах: твёрдых и мягких, а также там, где содержится много камней. Такие агрегаты имеют оптимальную стоимость и доступны практически всем желающим. Ещё одним достоинством такого оборудования является простота эксплуатации.
  3. Существует такая разновидность, как микротраншеекопатели. Их используют главным образом на узких городских улицах. Этот инструмент оснащён режущим диском и имеет небольшие размеры.
  4. Применяется портативный траншеекопатель. Он предназначен для профессиональной деятельности и обычно используется ландшафтными дизайнерами в процессе работы.

Читать также Как называются листья можжевельника

Траншеекопатель Vermeer RTX250

Основные преимущества

Траншеекопатель, как упоминалось выше, используется для устройства траншей. Впоследствии они применяются для заливки фундамента для будущих строительных объектов. Однако траншеи могут понадобиться для прокладки газо- и водопроводов, а также для выполнения других строительных задач.

В силу компактных размеров такая строительная техника является удобным решением для формирования углублений в труднодоступных местах. Работать с помощью данных агрегатов можно в любых условиях, при этом траншеи получаются с ровными краями, а углубиться можно на 20 см минимум. Максимальное значение в данном случае составляет 1 м.

Ручной траншеекопатель обладает преимуществом высокой производительности, что особенно верно при сравнении с работой лопатой. Выкопанные канавы можно использовать для ирригационных и дренажных систем, организации автоматизированного полива в зонах внушительной площади.

Подобные машины используются для демонтажа асфальтового покрытия при проведении строительно-ремонтных работ. Техника полезна при благоустройстве территорий вокруг объектов, строительство которых было завершено. Если необходимо быстро уложить бордюрный камень, то без данного приспособления тоже никак не обойтись.

Траншеекопатели для минитехники. Классификация и устройство

Существует несколько разновидностей траншеекопателей, крепящихся к мотоблоку.

Навесные агрегаты

Используются для доукомплектования исполнительного оборудования минитракторов. Для тяжёлых мотоблоков компания Quick Attach предлагает траншеекопатель типа «мини» Trench It.

Устройство предназначено для работы с механизмами брендов Yanmar, Bobcat, Case, Daewoo, John Deere. Специальные соединительные муфты позволяют организовать работу с любым мотоблоком. Силовой привод от гидронасоса на валу отбора мощности мотоблока.

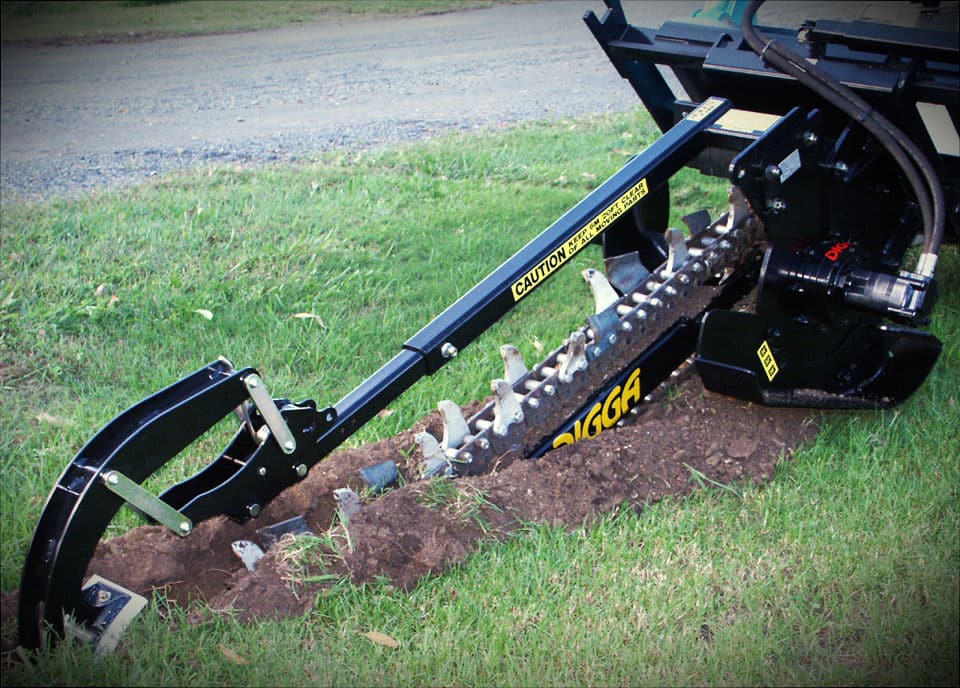

Навесной траншеекопатель для мотоблока

Особенности машины

  1. Поставляется со стрелой 0,91 или 1,21 м.
  2. Режущие элементы цепи подбираются исходя из параметров грунта.
  3. Управляемая гидравликой система бокового сдвига и съёмный вал выемки грунта позволяют вести работу вблизи фундаментов.
  4. Глубина выемки регулируется перестановкой полоза.
  5. Привод цепи оборудован устройством автоматического натяжения.

Технические параметры

ПараметрыЕд. изм.Величина показателя
Вескг272
Высотам0,63
Ширинам1,54
Длина2,1
Глубина траншеи при наклоне 60°м0,96
Рабочее давлениекг/см2140-210
Расход гидравлической жидкостил/мин67,5-90
Скорость вращения вала (об/мин)об/мин125-225
Стандартная стрелам0,91
Стандартный режущий элементчашка

Мотоблоки, конструктивно объединённые с траншеекопателем

Подобные устройства получили наибольшее распространение. Кроме формирования траншей глубиной до полуметра агрегат окажет владельцу помощь:

  • в посадке деревьев;
  • разрыхлении грунта;
  • вырезании блоков почвы;
  • снятии старого дорожного полотна.

Траншеекопатель Barreto 912HM

Технические характеристики

Модель/параметрыЕд. изм.Величина параметра
Barreto 912HMLaski TR50/CH270/50Sable /BS/50Ground Hog T4
Силовой агрегатл.с.Honda GX290 — 9KOHLER CH270 — 6,8Briggs& Stratton 800 — 6,5SUBARU EX17 — 5,5
Формируемая траншея

глубина

ширина



м

-/-



0,45

0,1



0,15-0,45

0,1



0,5

0,11



0,3

0,1

Привод

на бар

на колеса



гидравли-ческий

-/-



клиновидный ремень+цепь

несамоходный



механический

несамоходный



клиновидный ремень+цепь

несамоходный

Транспортная скорость хода вперед/реверсм/мин60/30изделие перемещает операторизделие перемещает операторизделие перемещает оператор
Скорость цепи-/-227до 150до 180150
Вес, готовой к работе машиныкг620114145103
Цена в интернет торговле март 2016груб428400159000172200150000

Технология и правила

Чтобы дальнейшее использование траншеи соответствовало правилам и нормам пользуются СНиП 3.01.01-80, а также СНиП 3.02.03-84. Эти документы и их разделы содержат технику безопасности, которую должны соблюдать рабочие, а также величины размеров траншеи под определенные нужды.

Например, в СНиП указано, что для копки трактором траншеи под водопровод первоначально необходимо определить уровень промерзания грунтовых вод. Если окопы проходят глубже, то устанавливаются подпорки по всей длине колеи.

Для водопровода используются траншеи:

  • прямоугольные с отвесами;
  • трапециевидные с наклонными стенками;
  • смешанные.

Смешанные траншеи подойдут там, где близко расположены грунтовые воды.

Колея в виде трапеции обойдется без укрепления, а прямоугольная траншея требует укрепления стенок.

Для выбора техники рытья определяют:

  1. длину водопровода;
  2. объем земляных работ;
  3. условия, в которых будет происходить укладка труб.

Для газопровода по правилам нужна траншея глубиной не менее 60 см. При этом, если на поверхности будет постоянно происходить движение техники, то труба с газом должна залегать на глубине 120 см.

Рыть колею для фундамента можно только после определения типа грунта на площадке. Такая процедура важна для каждого вида траншеи. Например, если почва влажная, состоит из торфа и глины, то глубина колеи должна быть не менее 1,5-2 метров. В последствии при строительстве на суглинках и песке здание немного просядет.

Перед копкой происходит разметка траншеи. Устанавливаются колышки, натягивается шнурок. Затем выбирают размер ковша для трактора – он должен совпадать с желаемой шириной окопа или быть немного меньше.

После разработки грунта его отваливают на участке, чтобы в последствии использовать для засыпки коммуникаций.

Траншеекопатель для мотоблоков — разновидности, изготовление

Для рытья траншей в частных или в промышленных целях используется специальная техника. Траншеекопатель для мотоблока – это сменный механизм, который позволяет вырыть траншею любого размера для прокладки подземных магистралей, электросетей, коммуникаций связи, труб, а также может использоваться для других целей.

Траншеекопатель (бара) может крепиться к мотоблоку и предназначен для:

  • выкапывания канав и ям;
  • снятия уже непригодного дорожного покрытия;
  • вырезания грунта;
  • подготовки земли к посадке;
  • проведения разрыхлительных работ;
  • мелиорации;
  • работ с заливкой фундамента;
  • дренирования.

Разновидности траншеекопателей

Чтобы выкопать траншею мотоблоком, следует использовать такое навесное оборудование, как траншеекопатель. Оно крепится к агрегату и помогает осуществить требуемые земляные работы.Данные устройства делят на несколько видов, они отличаются между собой способом крепления к агрегату и функциональностью.

Цепной навесной траншеекопатель

Такая насадка на мотоблок для рытья траншей похожа на гигантскую бензопилу, предназначена для рытья оснований и траншей больших размеров и идеально подходит для работ в сельской местности. Оборудование предназначено для доукомплектования минитракторов и подходит для мотоблоков Нева, Ока, Агат и других. Крепится с помощью специальных соединительных муфт, может иметь разные размеры и мощность.

Особенности траншеекопателей:

  • могут иметь разные размеры стрел (землеройного приспособления), благодаря чему вырывают траншеи требуемого объема;
  • оснащаются разнообразными режущими элементами цепи для эффективного выполнения земляных работ;
  • компактные конструкции могут использоваться вблизи фундаментов;
  • возможность регулировки глубины рытья траншей;
  • возможность автоматической регулировки натяжения цепи.

Траншеекопатель с зубчатым колесом

Оборудование работает на твердой и мягкой почве, оно также подходит для обработки гетерогенных (щебень) или однородных участков. Преимуществами траншеекопателя являются доступная стоимость и простота в эксплуатации.

Микро-траншеекопатель

Данная разновидность предназначена для работ на тротуарах, узких улицах, пешеходных дорожках. Оборудование оснащено небольшим режущим диском, имеет компактные размеры.

Портативный траншеекопатель

Маневренное и легкое в управлении оборудование используется для внедрения в жизнь самых смелых задумок по оформлению ландшафтного дизайна и профессиональной прокладки коммуникаций.

Техника умеет не только выкапывать траншеи, но полезна также при:

  • посадке деревьев;
  • вырезании блоков почвы;
  • разрыхлении грунта;
  • снятия дорожного полотна.

Выбирая канавокопатель для мотоблока, нужно учитывать его мощность работы, размеры и на какую глубино он может вырывать ямы. Навесные траншеекопатели зависят от производительной мощности мотоблоков, к которым они крепятся. Поэтому следует учитывать и то, какой агрегат используется в работе.

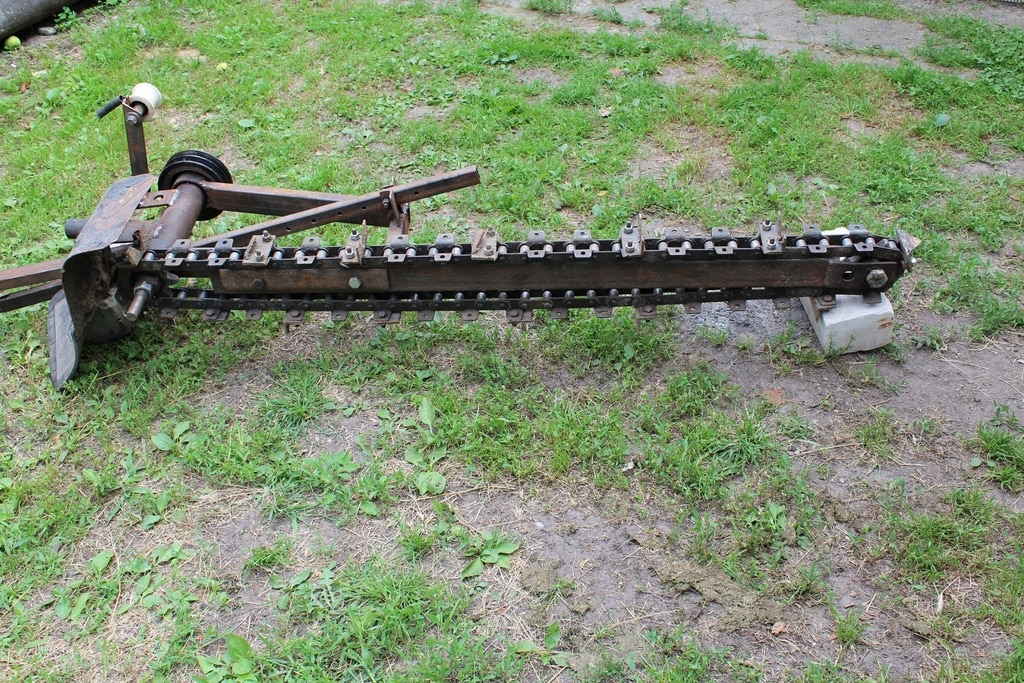

Как самому сделать траншеекопатель для мотоблока?

Навесные и цельные агрегаты позволяют с максимальной эффективностью провести все работы, но некоторые хозяева хотят сэкономить и делают такое оборудование самостоятельно.

Самодельная бара для мотоблока должна быть не только эффективной, но и отвечать следующим требованиям:

  • наличие режущей системы;
  • продуманная силовая установка;
  • соответствие мотоблоку, с которым будет использоваться;
  • приемлемый вес.

Чтобы изготовить оборудование следует иметь следующие материалы:

  • болгарка;
  • сварка;
  • лопата отвальная;
  • дорожные дисковые фрезы;
  • защитные кожухи.

При работе над канавокопателем лучше использовать дорожные фрезы, которые максимально хорошо подходят для таких типов устройств.

Чтобы изготовить самодельное приспособление для копки траншеи мотоблоком, нужно следовать таким этапам:

  1. Сначала создается передняя подвеска, на которую крепится землеройная стрела с цепью и режущими элементами.
  2. На заднюю подвеску нужно разместить лопату таким образом, чтобы она доставала до глубины канавы и очищала ее от земли.
  3. Устанавливают защитный кожух, который должен покрыть режущие диски и цепную передачу.
  4. Оборудование крепится к агрегатам с помощью специальных сцепок.

Купить или арендовать?

Если производственная деятельность требует регулярного использования многих единиц такой спецтехники, целесообразнее её покупать или брать в лизинг. Малогабаритный ручной траншеекопатель может стоить в районе 150-500 тысяч рублей. Если траншеекопатель нужен для решения одной конкретной задач, целесообразно его брать в аренду. Такая машина подбирается индивидуально. Стоимость аренды, как правило, включает оплату труда оператора, затраты на горюче-смазочные материалы.  При аренде выше производительность техники, у арендатора нет проблем при её поломке. Стоимость его перевозки на объект обычно в аренду не включается.

Оплата аренды может осуществляться из расчёта затрат на один метр длины траншеи или за смену. Стоимость оплаты погонного метра может быть различной и зависеть от типа машины, характеристик траншеи и твёрдости грунта. Средний показатель может составлять порядка 30 руб. за метр. При посменном расчёте аренда траншеекопателя может обойтись в 12-15 тысяч рублей за смену. Точные цифры платы за аренду высчитываются при заключении договора аренды

При этом принимается во внимание объем работ, стоимость машины и другие показатели

Важно, что нередко компании, предоставляющие ручной траншеекопатель во временное пользование, делают скидки в зависимости от сроков аренды

Описание мотоблока с двигателем от бензопилы

Итак, у нас есть бензопила, которая используется не так уж часто или вовсе валяется без дела. В таком случае, сделав некоторые расчеты и подготовив нужные материалы, наша пила превращается в отличный мотоблок. Принцип сборки самодельной сельскохозяйственной техники, в зависимости от марки производителя, может меняться, но общие принципы заключаются в следующем:

  1. Самым важным шагом считается подготовка чертежа, руководствуясь которым, вы соберете требуемую конструкцию. Чертежи и схемы мотоблока из бензопилы своими руками можно составить как самому, так и скачав готовые расчеты из интернета. Найти их не составит никакого труда, достаточно вбить запрос в поисковик и подобрать понравившийся вариант сборки.
  2. Чертежи найдены, а значит, пора собирать раму для нашего мотокультиватора.
  3. Как только рама готова, к ней крепится мотор пилы и ее бензобак.
  4. В последнюю очередь устанавливаются дополнительные элементы системы, отвечающие за управляемость и прочий функционал.

В данном видео рассмотрим мотокультиватор из бензопилы дружба:

Для реализации идеи подготовьте следующие материалы:

  1. Мотор от любой имеющейся бензопилы. Лучше всего для этого подходит пила Дружба и Урал.
  2. Руль, снятый с мопеда или мотоцикла.
  3. Сварочный аппарат.
  4. Трубы и листы металла, в количестве необходимом для сборки каркаса мотоблока.
  5. Колеса от нерабочей техники.
  6. Трансмиссия.

Подготовив все элементы конструкции и собрав их в соответствии с чертежом, вы получите устройство со следующими характеристиками:

  1. Мощное. Некоторые самодельные конструкции имеют мощность в 9 лошадиных сил.
  2. Легкое.
  3. Малогабаритное.
  4. Моторы, используемые в бензопилах, обладают большим запасом прочности, что позволяет работать на самодельной установке продолжительное время.
  5. Экономное.

В качестве примера для сборки рассмотрим 2 варианта двигателей, снятых с бензопил Дружба и Урал. Они считаются наиболее подходящими для нашей затеи, и вот почему.

Дружба

Бензопила дружба имеет следующие характеристики:

  1. Мотор мощностью в 3,5 лошадиных силы.
  2. Масса – 7 килограмм.
  3. Объем бензобака – 0,55 литра.
  4. Объем масляного бачка – 0,26 литра.

Для сборки рекомендуется использовать модель Дружба 4-го поколения.

Урал

Продукция, выпускаемая под торговой маркой Урал, имеет отличные от Дружбы характеристики. Различия заключаются в следующих деталях:

  1. Мощность Урала выше, чем Дружбы, и составляет 5 лошадиных силы.
  2. Двигатель во время работы вырабатывает много копоти.
  3. Редуктор, установленный на пилу, имеет свойство время от времени клинить.
  4. Мелкие соринки, попадая в двигатель пилы Урал, сгорают, не причиняя ему особых повреждений.

Как вы видите, каждая модель имеет свои плюсы и минусы. Делать мотоблок из мотора бензопилы Урал или конструировать самодельный мотоблок из деталей бензопилы Дружба – решать только вам.

Приспособления для заточки цепи

Неважно, какая у вас в наличии бензопила самодельная или заводская, — чтобы она пилила дрова как по маслу, необходимо регулярно затачивать цепь. Для этого можно использовать различные вспомогательные приспособления. Например, для удобства заточки цепи мы рекомендуем воспользоваться довольно простым в изготовлении приспособлением — самодельной подставкой со струбциной для фиксации шины

Например, для удобства заточки цепи мы рекомендуем воспользоваться довольно простым в изготовлении приспособлением — самодельной подставкой со струбциной для фиксации шины.

Данная струбцина для бензопилы имеет U-образную форму, а концы ножек — заостренные. Это дает возможность использовать приспособу даже в походных условиях, установив ее в удобном для вас месте.

Также рекомендуем прочитать, как сделать своими руками приспособление для заточки цепи, которое можно использовать как в домашней мастерской/гараже, так и на улице.

Для изготовления данной самоделки потребуется минимум материалов: полосы металла разной ширины, гайки и резьбовые шпильки. Инструмент потребуется стандартный: дрель, УШМ, сварка.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
