Сборка редуктора мотоблока мб 2

Эксплуатация и обслуживание Нева МБ-2

Неисправности со свечами

Прежде всего, проверьте работоспособность свечи.

Для этого необходимо вывернуть свечу, протереть электроды и убрать нагар. Затем выполнить пункты, описанные выше в регулировке зажигания. Свечи исправны — если есть искра. Если искры нет, вероятно, свечу придется заменить.

В инструкции по эксплуатации мотоблока Нева МБ-2 производитель указывает величину зазоров между электродами свечей зажигания и рекомендуемые модели свечей:

• свеча А11Р (производство России) — зазор 0,5÷0,6 мм. Размеры под ключ 20,8 мм;
• свеча NR17С (BRISK) — зазор 0,5÷0,6 мм. Размеры под ключ 20,8 мм;
• свеча WR8АС (BOSСH) — зазор 0,5÷0,6 мм. Размеры под ключ 20,8 мм.

Перед началом работы мотоблока необходимо проверить, установлена ли на свече зажигания уплотнительная шайба и не осталась ли в отверстии головки цилиндра уплотнительная шайба от предыдущей свечи.

Снимать и устанавливать свечу зажигания можно только после полного остывания головки цилиндра до температуры окружающей среды. Если в ходе снятия свечи зажигания с двигателя было превышено усилие затяжки на более чем 50%, дальнейшее применение такой свечи НЕ РАЗРЕШАЕТСЯ.

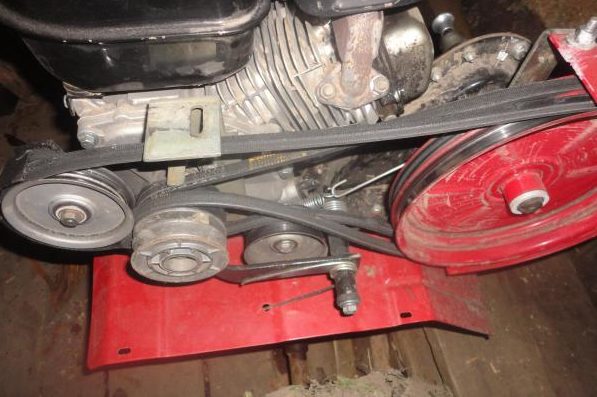

Проверка и настройка сцепления мотоблока Нева МБ-2

Основная функция сцепления — это подключение коробки передач к двигателю, ее отключение, а также подключение к двигателю других рабочих устройств. Если возникает перегрузка при работе, сцепление начинает буксовать — так другие детали мотоблока защищаются от поломки.

Проверка работы сцепления может производиться по схеме ниже.

Если рычаг сцепления находится на положении «Выключено», тросик сцепления ослаблен. Следовательно, натяжной ролик опускается и соприкасается с приводным ремнем. После чего приводной ремень и малый ролик переходят в опущенное положение — так прекращается подача мощности от двигателя к трансмиссии.

Если рычаг сцепления приведен в положение «Включено», тросик сцепления натягивает натяжной ролик, следовательно, нижняя часть ремня плотно прижимается, малый шкив дает движение большому шкиву и происходит передача мощности.

Регулировка или настройка сцепления мотоблока Нева МБ-2 выполняется следующим образом:

• если рычаг сцепления включен, он будет поднимать натяжной ролик, приводя мотоблок в движение. Правильное положение — параллельное расположение клиновых ремней по обе стороны от шкива двигателя.
• если рычаг сцепления ослаблен, то натяжной ролик будет опускаться и отключит сцепление. Чтобы избежать отключения сцепления, а значит и пробуксовки мотоблока, нужно следить за положение клиновых ремней, приводя их в параллельное положение.

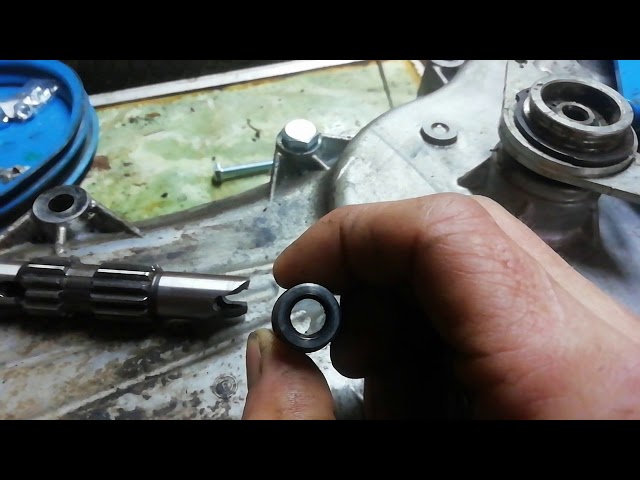

Замена сальников редуктора

Замена сальников в мотоблоке Нева МБ-2 производится в случае обнаружения протекания масла.

Подобное состояние опасно тем, что редуктор мотоблока может остаться без масла, а это приведет к быстрому износу агрегата.

Последовательность замены сальников следующая:

• Снять фрезы с вала, очистив от грязи вал и крышки от загрязнений и остатков масла.

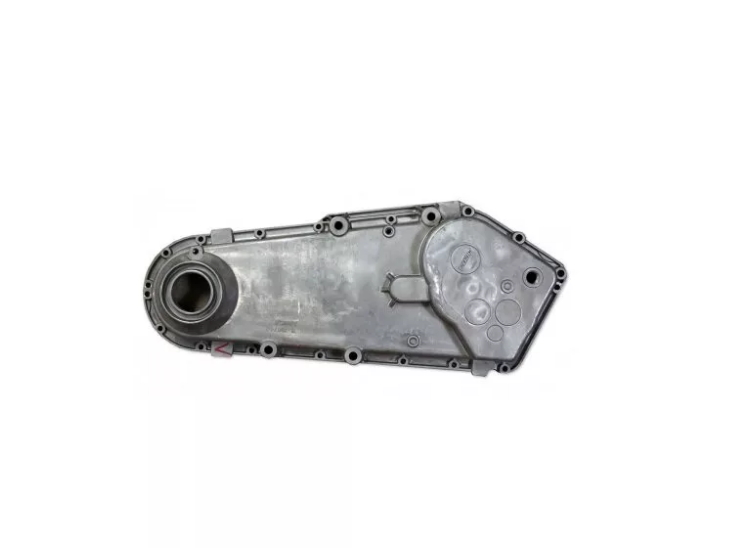

• Открутить болты крышки, обстучав с нее масло и мусор, снять крышку с редуктора.
• Старый сальник заменяется новым, протирается насухо.
• Крышка возвращается на место (при необходимости она кладется на герметик) и фиксируется болтами.

Регулировка клапанов

Регулировка клапанов — достаточно простая процедура, для выполнения которой понадобятся гаечные ключи, отвертки и щуп. Процесс регулировки клапанов нужен для установления оптимальных и технически правильных зазоров между клапанами двигателя мотоблока. Регулировка клапанов на примере мотоблока Нева МБ-23 (принцип один и тот же для всех)

Последовательность регулировки следующая:

• снять кожух, которым закрыт двигатель;
• снять крышку клапанной коробки;
• произвести регулировку (см. ниже);
• установить на место крышку клапанной коробки;
• поставить на место кожух.

Клапаны располагаются под клапанной крышкой. Величину зазора можно проверить щупом. Зазор впускных клапанов составляет 0.15 мм, а выпускных — 0,2 мм. Щуп должен уместиться под клапаном при правильном размере зазора.

Для регулировки гайки клапана ослабляются, затем вставляется щуп, после чего производится сама регулировка, и гайка клапана закручивается.

Производитель акцентирует внимание на том, что в мотоблоках Нева МБ-2 зазоры между торцами клапанов и торцами толкателей (0,1÷0,2 мм) обеспечены подшлифовкой торцов при первоначальной сборке двигателя и не регулируются в процессе эксплуатации!

Технические характеристики

Производитель	Нева
Двигатель	Briggs&Stratton Intek I/C
Макс. мощность, л.с.	10
Редуктор	шестеренчато-цепной
Количество передач	4+2
Сцепление	ременное
Стартер	электростартер
Тип топлива	бензин АИ-92
Тип двигателя	бензиновый четырехтактный одноцилиндровый
Емкость топливного бака, л	5.3
Базовая ширина культивации, мм	860
Глубина обработки, мм	200
Рабочий объем, куб. см	306
Габаритные размеры, мм	1700x650x1300
Масса, кг	102
В комплекте	4 фрезы, удлинители грунтозацепов, сошник

Сам мотоблок Нева МБ23 состоит из следующих составляющих деталей:

• рама;
• двигатель, редуктор, сцепление (клиноременная передача и натяжной ролик);
• дифференциал;
• руль с рукоятками и рычагами управления;
• шкива отбора мощности (ШОМ или ВОМ);
• кронштейн для навесного оборудования;
• пневматические колеса;
• сцепная скоба;
• ограничитель глубины культивации,
• фара и аккумулятор (опционально, для модификаций МБ23-ФС).

Штатная комплектация включает:

• фрезы-культиваторы со ступицами (4 шт. или 6 шт.) и креплением;
• 2 валика (если 6 фрез);
• 2 удлинителя полуосей колес;
• закрылки – 2 шт.

1. Редуктор. Его вид указан в таблице. Он сосредоточен в корпусе аппарата. Его детали смазываются путём распрыскивания масла. Вращение шестерён происходит за счет подшипника. Редуктор даёт аппарату передачи (спереди и сзади). За счет приводного ремня (он находится в ручьях) можно получить ещё по одной передаче (задняя и передняя). В него можно заливать такие масла: — ТЭП-15. Оно сохраняет свои качества при температурах от -5°С до +35°С. Соответствует ГОСТу 23652-79. — ТМ-15. Сохраняет характеристики при условиях от -5°С до +25°С. Отвечает ГОСТу 17479.2-85. Обычно в него заправляют 2,2 л. масла.

2. Система сцепления. Укомплектована: ремнем, витой возвратной пружиной, роликом, имеющим рычаг, тягой и рычагом контроля. Позиция последнего элемента – на рулевом рычаге. Если нажать на рычаги, ролик будет перемешаться и окажет должным образом ремень привода. От ДВС импульс направится на ведомый редукторный шкив.

3. Фрезы. Они разрыхляют почву. Не создают пластового оборота. Позиции: обе редукторные полуоси (и правая, и левая).

4. Колёса. Функция – перемещение мотоблока.

5. Сцепная скоба. Присоединяет дополнительную технику. Не нуждается в активном приводе.

6. Лимитер параметра (глубины) культивации. Его позиция: хвостовая сторона аппарата. Он ограничивает глубину погружения и динамику движения при работе с почвой. Его можно закреплять на разной высоте. Определяющий фактор здесь — вид почвы.

Двигатель мотоблока Нева МБ 23

Двигатель

Для мотоблока Нева МБ-23Б-10 предусмотрен 4-тактный бензиновый агрегат американской компании Briggs&Stratton, являющейся крупнейшим производителем моторов для садовой техники. Модель INTEK I/С 19N1 I/C 10,0 выделяется повышенным ресурсом работы и экономичностью. Двигатель имеет горизонтальное расположение коленчатого вала и используется во многих моделях аналогичной техники. Данный агрегат имеет следующие особенности:

• чугунную гильзу (повышенная надежность);
• поплавковый карбюратор (улучшенная подача топлива);
• глушитель Lo-Tone (малый уровень шума и вибрации);
• электронную систему зажигания Magnetron (легкий пуск без лишних движений);
• механический регулятор частоты вращения (контроль скорости мотора);
• двойные шарикоподшипники (увеличенный срок службы).

Опционально двигатель оснащается электрозапуском.

Расход горючего

В топливную ёмкость данного мотоблока вмещается 3,6 л. топлива. Удельный расход зависит от мощности модели. В среднем за час горючего расходуется 1- 1,6 л.

Габаритные размеры

• длина – 1450 мм;
• ширина – 650 мм;
• высота – 1300 мм;
• дорожный просвет – 140 мм;
• минимальный радиус разворота – 1100 мм.

Масса мотоблока составляет 104 кг.

Эксплуатация и обслуживание Нева МБ-2

Замена масла в двигателе

Завод-изготовитель рекомендует использовать для мотоблока такие известные марки моторного масла, как ЛУКОЙЛ – стандарт SAE 10W30 API SF/CC, а также RAVENOL SAE 30 API CD/SF.

При температурах выше 4 градусов тепла применять загущенные сорта масел (например, марки 10W30) приведет к повышенному расходу этого вида топлива, поэтому в холодное время года рекомендуется чаще проверять уровень масла в двигателе, не допуская снижения его отметки ниже нормы.

Замену масла проводят после того, как мотоблок недавно побывал в работе, пока двигатель еще не полностью остыл. Он должен быть прогретым, но не горячим. Остатки масла сливают из бака полностью, после чего доливают новое, пока уровень масла не достигнет специальной отметки. Сливную пробку затем плотно закручивают и протирают насухо.

Первый пуск и обкатка мотоблока Нева МБ-2

Первый пуск необходимо производить придерживаясь следующей схемы:

• убедиться, что мотоблок находится в укомплектованном состоянии (высота рулевой штанги и рукояток должна соответствовать росту пользователя);
• запускать двигатель можно только в том случае, если мотоблок расположен на ровной поверхности;
• проверьте уровень масла и топлива в баке;
• так же проверьте места резьбовых соединений;
• далее можно запускать двигатель, плавно повернув ручку зажигания;
• время холостого хода (без нагрузки и движения) должно составлять около 10 минут, затем можно двигаться с места и эксплуатировать мотоблок.

Периодом обкатки считаются первые 20 часов работы мотоблока, после которых нужно произвести замену масла

В этот период наиболее важно:

• не работать на полном газу;
• работать только на предварительно подготовленных почвах (не целине);
• для культивации использовать только то количество фрез, что есть в комплекте;
• мотоблок «Нева» МБ-2 в период обкатки можно нагружать лишь на ¾ мощности;
• переключение передач в редукторе можно производить только при полной остановке вращения ведущего шкива;

по истечению первых 20 часов работы после первого запуска следует заменить масло в двигателе.

Типичные поломки и их ремонт

Самые частые поломки устройства таковы.

• Протекание масла через выходной вал. Чтобы устранить эту неполадку, нужно поменять установленные в редукторе сальники. Для их замены нужно приобрести новые, демонтировать установленные в редукторе с помощью отвертки, а затем установить новые сальники на их место. Это поможет усилить мотоблок, мощность которого снижается из-за постоянных утечек масла из редуктора.
• Если наблюдается утечка через вал переключения, то, возможно, вы залили в редуктор слишком много смазки. Поэтому достаточно будет слить излишки масла и проверить, помогло ли это в устранении неполадки. Если утечки продолжаются, поможет замена сальников.

• Обрыв цепи, что приводит либо к заклиниванию, либо к невозможности работы устройства на отдельных передачах. Для ремонта нужно заменить разорванную цепь на новую.
• Если редуктор не передает крутящий момент в любой из установленных передач – скорее всего, произошла поломка одной из шестерней. После разборки нужно найти поломанную звездочку и заменить ее на новую.
• Если не переключаются передачи, нужно проверить состояние вилки, втулки и резьбы ручки передач, а затем заменить поврежденный элемент.

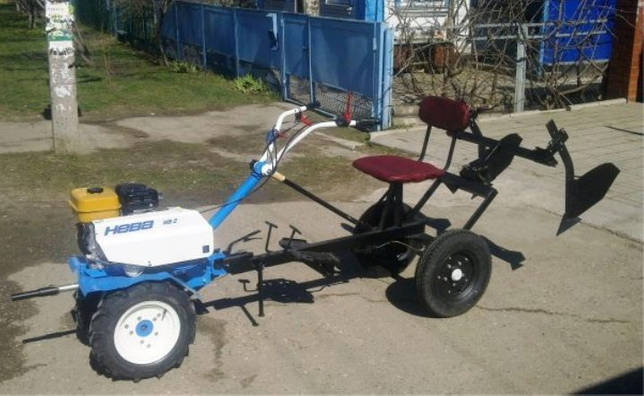

Расширить возможности мотоблока поможет его модернизация путем установки полноценной коробки передач, например, от автомобиля ВАЗ, вместо редуктора.

Неисправности и ремонт редуктора

Как и любая другая техника, мотоблоки тоже могут выходить из строя. Если проблема кроется в редукторе, вам нужно его разобрать и починить. Часто поломка оказывается несущественной и вы с легкостью с ней можете справиться самостоятельно.

Для начала вам нужно тщательно очистить эту деталь от загрязнений и остатков масла, которое также нужно будет слить. Все детали нужно осмотреть и проверить на наличие повреждений. Если что-то вышло из строя, это нужно заменить. Используйте только новые элементы, которые подходят именно для вашей модели мотоблока Нева. Также не забывайте после сборки залить масло.

Некоторые распространенные поломки редуктора:

• поломалась пружина или фиксаторы. Их нужно заменить на новые и после этого настроить;
• в системе переключения сбились настройки. Вам нужно ослабить винты, включить первую передачу, закрутить винты обратно;
• через вал сочится масло. Скорее всего причина в манжете, которая износилась. Ее нужно заменить на новую. Как заменить сальники? Достаточно извлечь старые, поддев их отверткой или другим предметом, и установить новые;
• появилось заклинивание. Возможно, это из-за обрыва цепи. Ее нужно заменить на новую;
• не можете зафиксировать передачу. Причина в изношенности щетки вилки, поэтому ее нужно заменить.

Это основные и самые распространенные поломки редуктора

Очень важно — если вы не можете устранить поломку сами, то следует обратиться за помощью к профессионалам

Эксплуатация и обслуживание Нева-МБ-2

Чтобы в работе минитракторов МБ-1 и МБ-2К не возникало сбоев, следует соблюдать все рекомендации по эксплуатации и обслуживанию техники, прописанные в инструкции:

1. Необходимо произвести настройку двигателя. Для этого потребуется изучить устройство данной детали, правильно подобрать масляную жидкость для обслуживания мотора, свечи зажигания и горючее.
2. Настроить и отрегулировать редуктор и трансмиссию. Исправность данных деталей нужно проверять каждый день перед началом работ.
3. Устанавливать дополнительное оборудование только в соответствии с руководством пользователя.
4. Соблюдать график проведения технического обслуживания (пункты 1 и 2) и сезонного обслуживания (перед летним и зимним периодами).

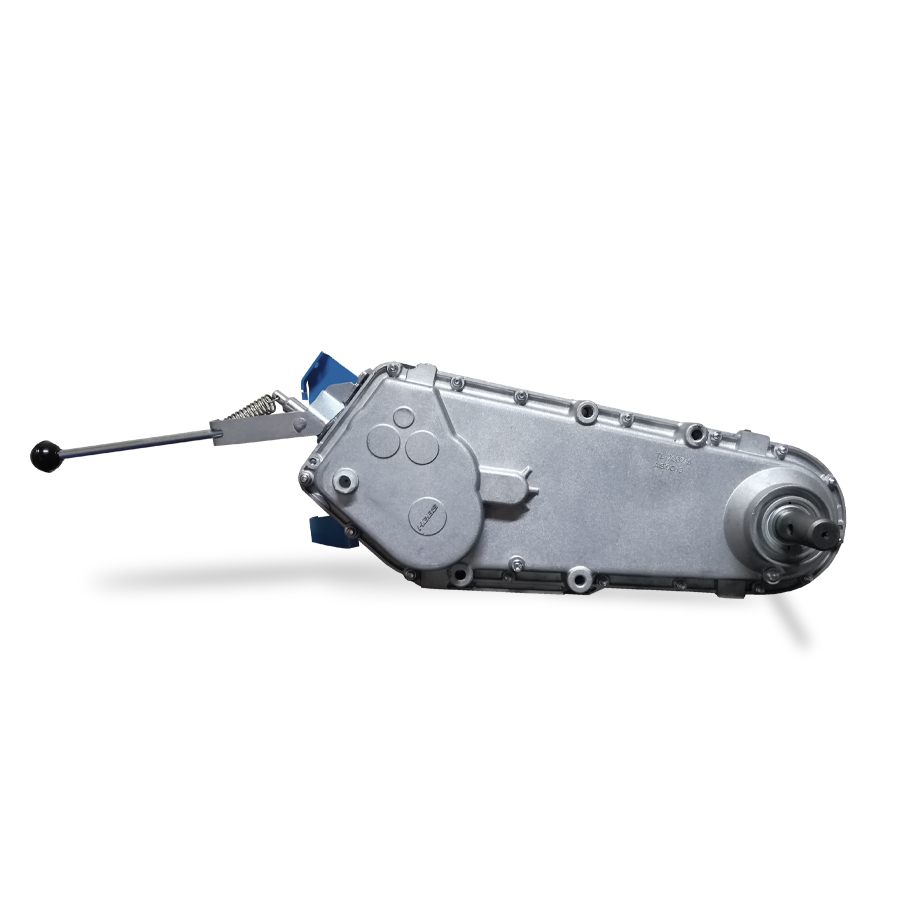

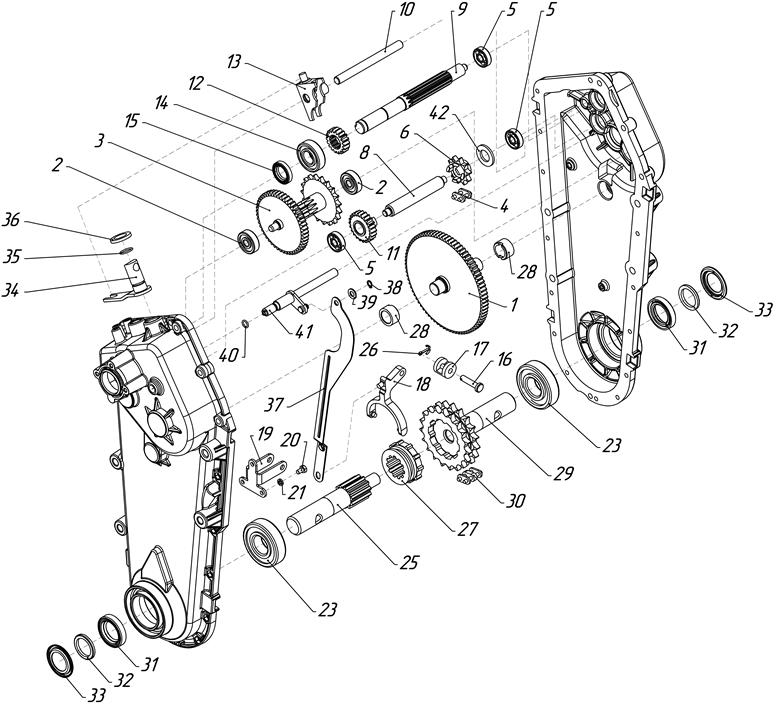

Об устройстве

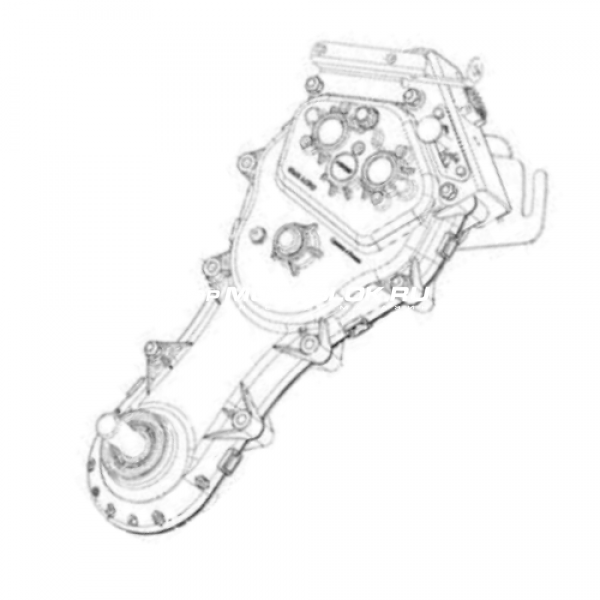

Редуктор необходим для передачи вращательного движения двигателя колесам и навесному оборудованию. Он определяет передаточное число, а также направление. Мы рассмотрим модель, которая устанавливается на мотоблоки Нева МБ-1. В принципе, конструкция других производителей очень похожа, почти идентична, поэтому станет наглядным примером того, как выглядит и работает этот агрегат. Посмотрим на фото — редуктор в сборе для мотоблока.

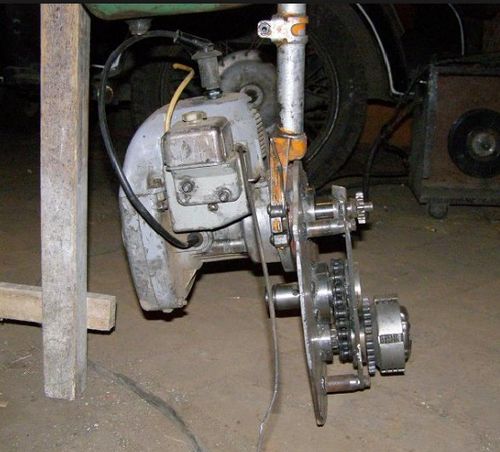

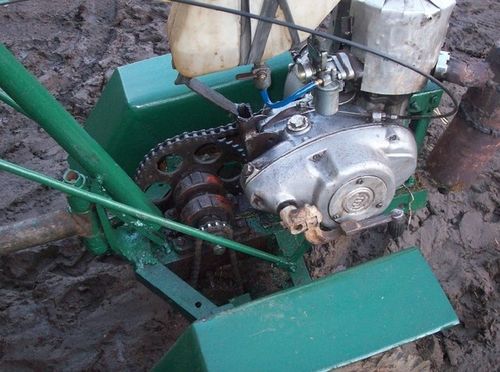

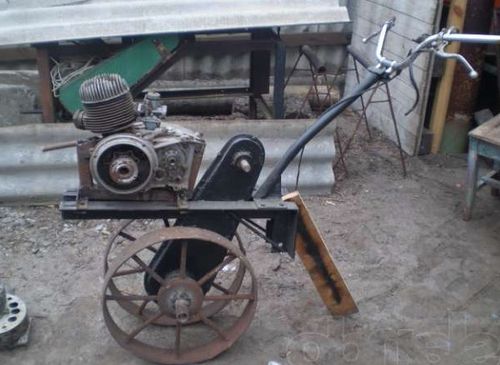

Самодельный мотоблок

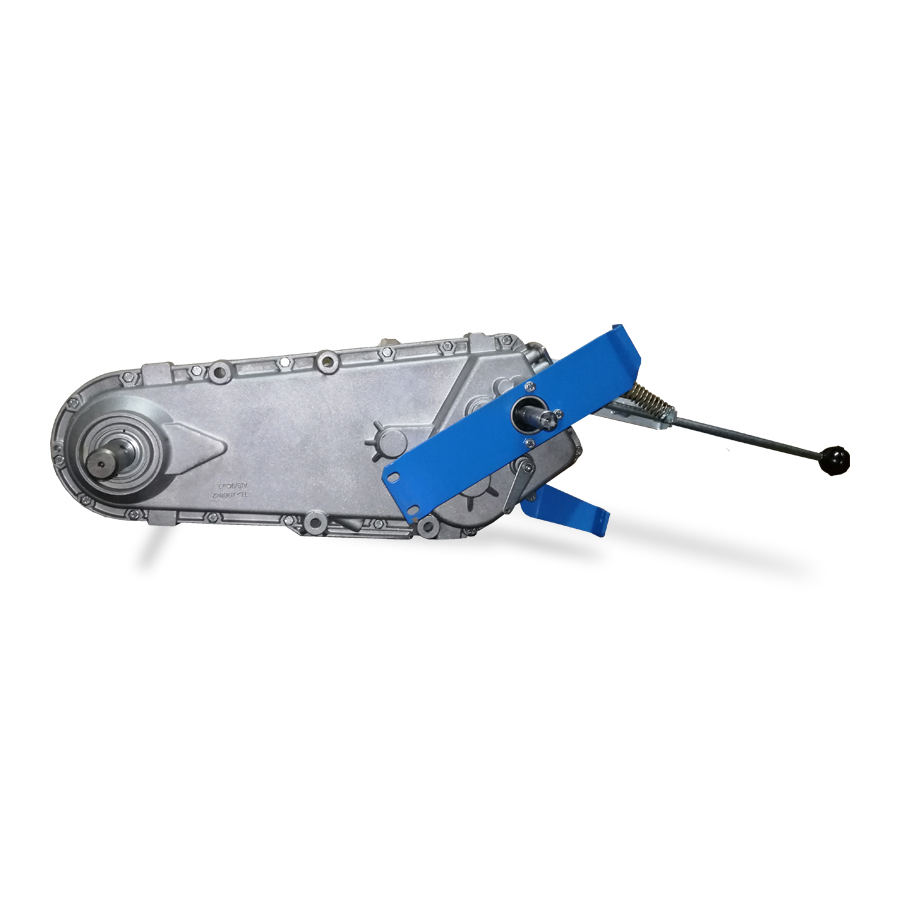

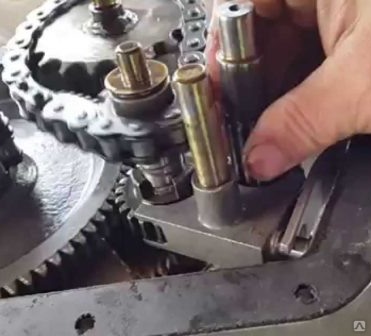

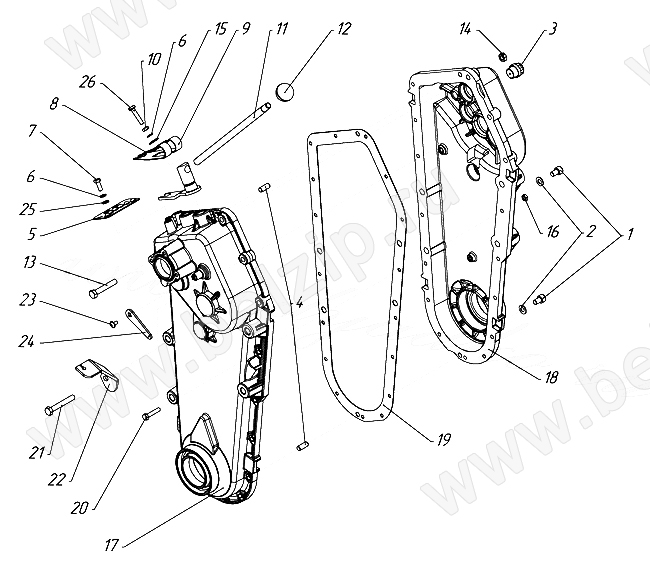

Устройство редуктора мотоблока организовано таким образом, что вверху корпуса размещены элементы, отвечающие за включение передач. Рычаг КПП способен иметь пять позиций.

Нажав на рычаг, вилка выводит муфту из зацепления. Отпустив рычаг, вилка переходит в начальную позицию. Привод подключается к правой полуоси, мотоблок замедляет движение.

Крутящий момент передается от звездочки, закрепленной входного вала (левая или правая). При утопленной ручке зацепляется левая звездочка, срабатывает пониженная передача. Высшая передача стартует, когда ручка будет выдвинута до конца.

Отличие конструкции редуктора Нева МБ-1 от, например, Каскад состоит в особенностях выходного вала. В последнем случае он установлен на шариковых подшипниках.

Эксплуатация и обслуживание Нева МБ-2

Замена масла в двигателе

Завод-изготовитель рекомендует использовать для мотоблока такие известные марки моторного масла, как ЛУКОЙЛ – стандарт SAE 10W30 API SF/CC, а также RAVENOL SAE 30 API CD/SF.

Рекомендуемая вязкость масел для мотоблоков Нева

При температурах выше 4 градусов тепла применять загущенные сорта масел (например, марки 10W30) приведет к повышенному расходу этого вида топлива, поэтому в холодное время года рекомендуется чаще проверять уровень масла в двигателе, не допуская снижения его отметки ниже нормы.

Замену масла проводят после того, как мотоблок недавно побывал в работе, пока двигатель еще не полностью остыл. Он должен быть прогретым, но не горячим. Остатки масла сливают из бака полностью, после чего доливают новое, пока уровень масла не достигнет специальной отметки. Сливную пробку затем плотно закручивают и протирают насухо.

Первый пуск и обкатка мотоблока Нева МБ-2

Первый пуск необходимо производить придерживаясь следующей схемы:

• убедиться, что мотоблок находится в укомплектованном состоянии (высота рулевой штанги и рукояток должна соответствовать росту пользователя);
• запускать двигатель можно только в том случае, если мотоблок расположен на ровной поверхности;
• проверьте уровень масла и топлива в баке;
• так же проверьте места резьбовых соединений;
• далее можно запускать двигатель, плавно повернув ручку зажигания;
• время холостого хода (без нагрузки и движения) должно составлять около 10 минут, затем можно двигаться с места и эксплуатировать мотоблок.

Периодом обкатки считаются первые 20 часов работы мотоблока, после которых нужно произвести замену масла

В этот период наиболее важно:

• не работать на полном газу;
• работать только на предварительно подготовленных почвах (не целине);
• для культивации использовать только то количество фрез, что есть в комплекте;
• мотоблок «Нева» МБ-2 в период обкатки можно нагружать лишь на ¾ мощности;
• переключение передач в редукторе можно производить только при полной остановке вращения ведущего шкива;

по истечению первых 20 часов работы после первого запуска следует заменить масло в двигателе.

Это интересно: Хоста Зибольда — особенности, сорта, агротехника

Возможные поломки

Стоит сказать, что редуктор от мотоблока «Нева-МБ-2» ремонтируется быстро и просто. Это возможно благодаря тому, что на рынке всегда можно найти запчасти для него. Возникает такая необходимость при появлении следующих признаков:

• на выходном вале начинает появляться масло;
• заклинивает цепь;
• нет кинематической связи;
• не переключаются передачи.

Во всех указанных случаях требуется разобрать и осмотреть редуктор. При подтекании масла проблема может быть устранена простой заменой манжеты, которая со временем может терять свои первоначальные качества. Заклинивание всегда связано с поломкой цепи, поэтому данную проблему можно устранить только полной заменой

Если этот элемент цел, но отсутствует кинематическая связь, стоит обратить внимание на присутствующие в конструкции звездочки. Одна из них могла обломаться

При отсутствии переключения передачи осматривается сухарь, который может быть разрушен. Иногда бывает срезана резьбовая часть ручки. Если пользователь стал замечать, что протечка масла наблюдается на вале переключения, то это не всегда является показателем поломки. Иногда просто в редукторе превышен допустимый уровень масла. Избыток необходимо просто слить.

Стоит помнить, что неправильный запуск и регулировка также могут приводить к появлению неисправностей во время работы редуктора, поэтому производитель советует тщательно изучить инструкцию перед тем, как начинать использовать технику.

Следующее видео посвящено разборке и ремонту редуктора.

Особенности, плюсы и минусы

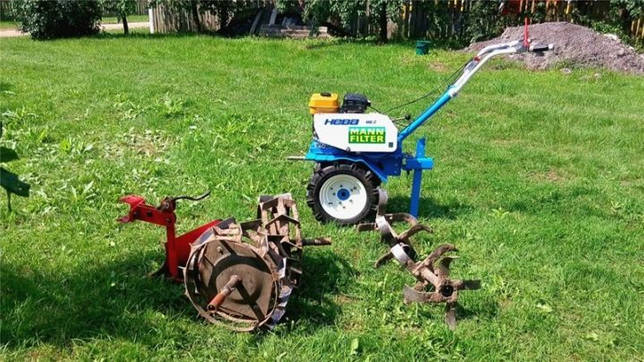

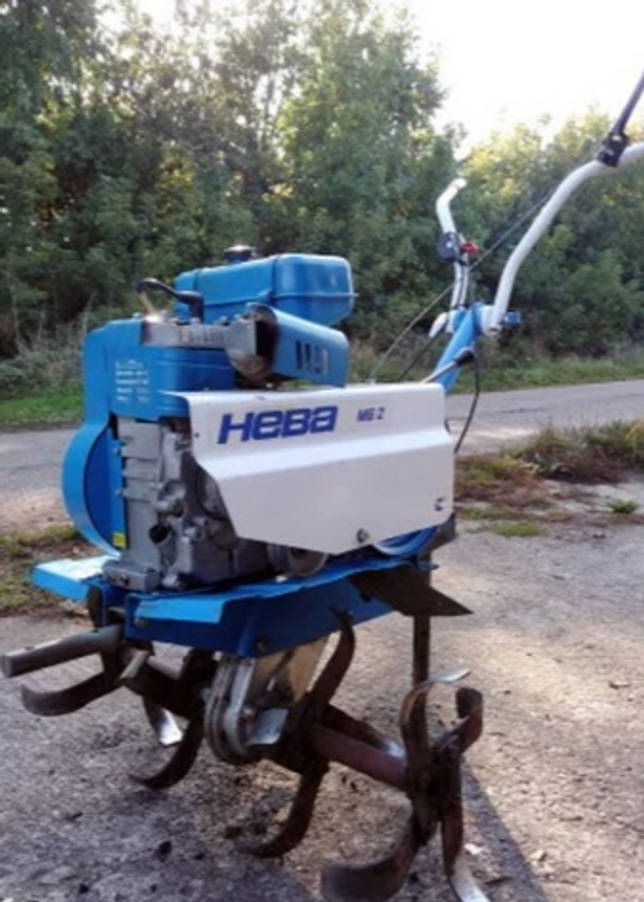

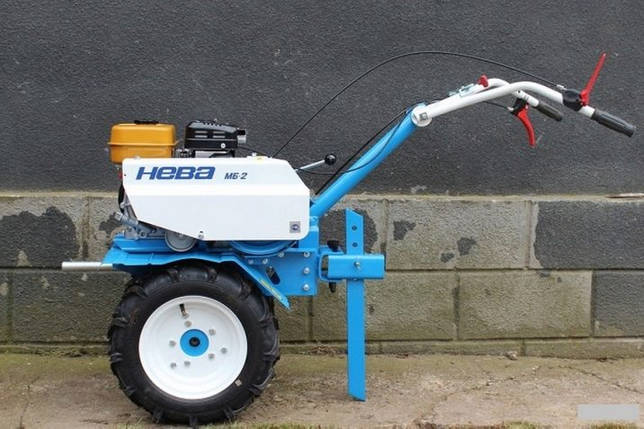

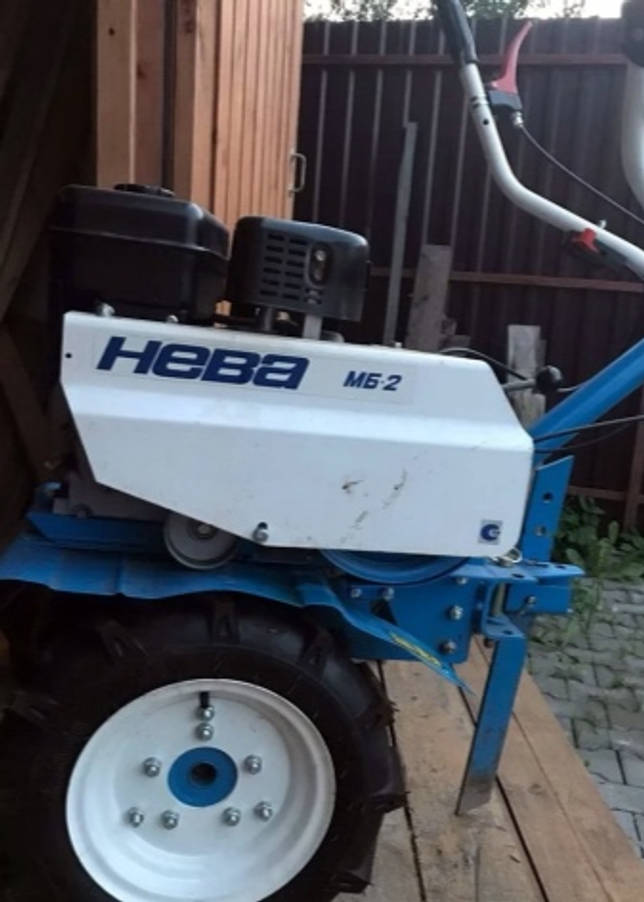

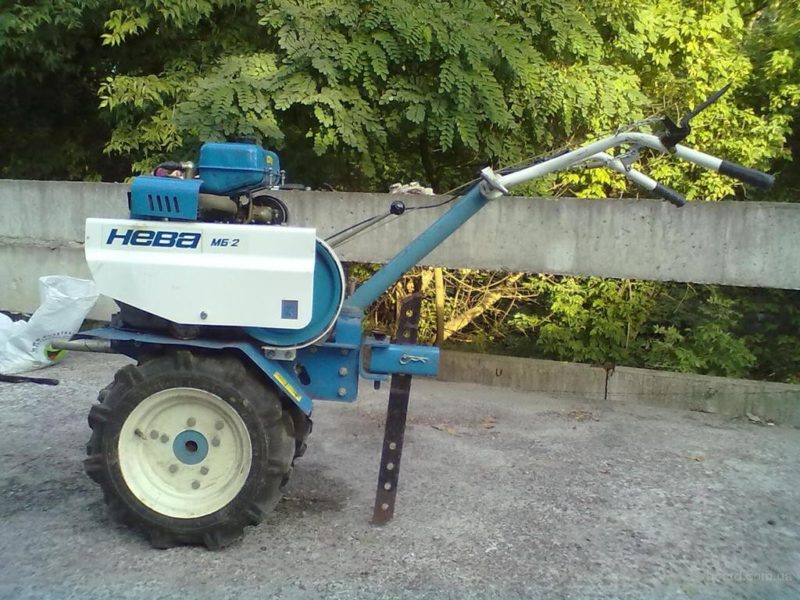

Мотоблок «Нева МБ 2» – один из самых популярных агрегатов этого типа. Отличается универсальностью, имеет превосходные технические характеристики. Оптимально подходит для работы в личных подсобных хозяйствах, на огородах, в садах.

Существуют движки с маркировками:

• 2K;
• 2Б;
• 2C;
• Мотоблок Нева M-2K;
• Модель 2K.

Литера «2K» означает, что на мотоблоке присутствует двигатель, сделанный в России, у него хороший ресурс и средняя цена. Одноцилиндровый двигатель имеет мощность 6,1 и 7,6 л. с.

Многое зависит от того, какой стоит агрегат: ДС 1 или ДС 2. Первый может работать на 76-м бензине, ДС 2 требуется 95-е топливо. В среднем, расход бензина составляет около трех литров в час, если мотоблок загружен почти на 100%.

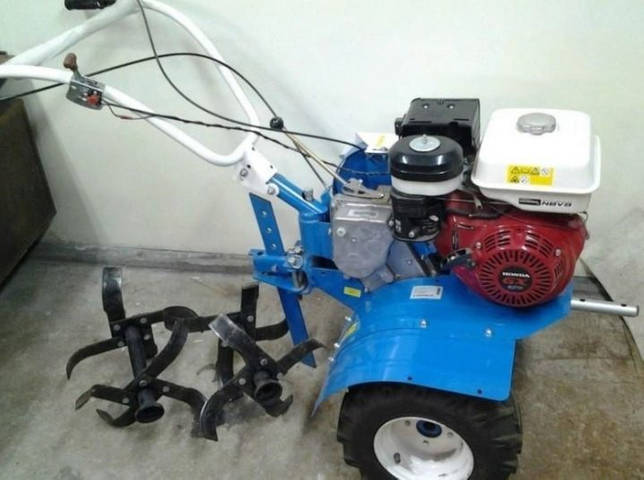

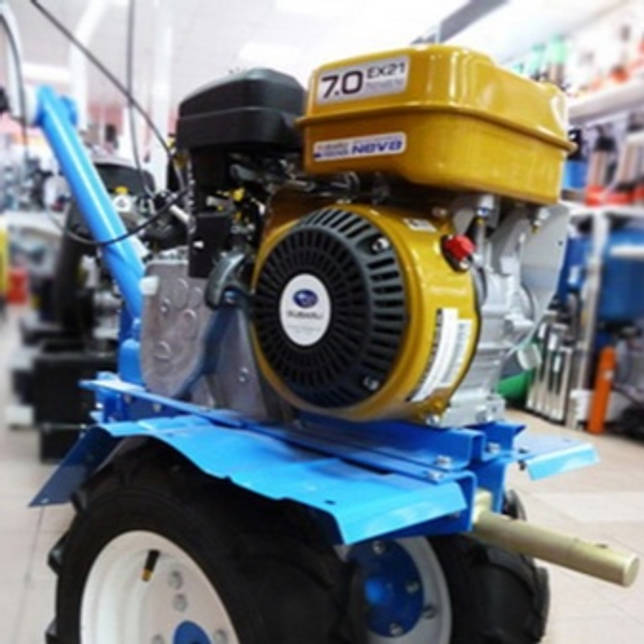

Мотоблок с литерой «2Б» обладает импортной силовой установкой (чаще всего Briggs & Stratton). Такие механизмы принято считать самыми надежными. Модель «2С» на таких моделях присутствует японский движок «Субару» мощностью до 7,1 л. с. Дизельные варианты имеют большую мощность.

Японская техника требует правильной настройки, только тогда она будет работать без сбоев. Прежде чем покупать мотоблок «Нева» следует понять, какую работу он будет выполнять.

«Нева МБ-2» закрепляется на раме, там же можно компоновать различное оборудование. Силовая установка снабжена редуктором с шестью шестеренками, это является существенным подспорьем в обработке даже самых плотных грунтов.

Машина может двигаться со скоростью до 10 км в час, можно перевозить даже габаритные тяжелые грузы. На мотоблоке есть четыре скорости, 2 из них задние. Управление очень удобное, крепится на ручке руля.

Клиноременная передача может оперативно переставлять шкив, рычаг и ремень. Агрегат удачно укомплектован, есть в наличии фрезы самого разного назначения.

Весит аппарат всего 99 кг, размеры имеет компактные. Его можно перевозить на дальние расстояния в багажнике авто.

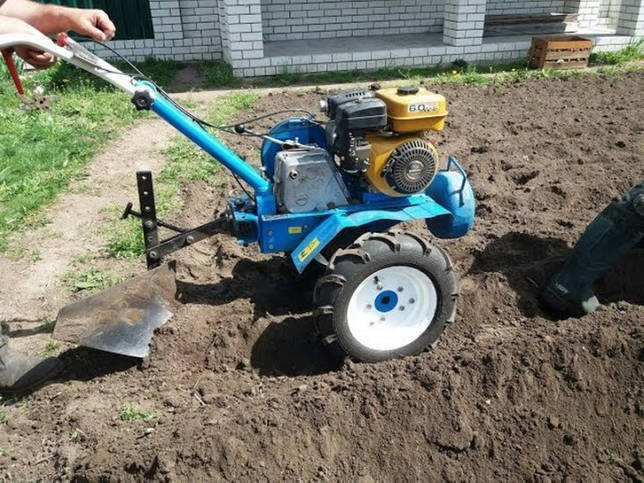

Машина может делать такую работу:

• пахать;
• сеять;
• убирать урожай;
• служить в коммунальном хозяйстве;
• работать как помпа.

Основные параметры:

• глубина проникновения в грунт до 21 см;
• захват может реализовываться до 130 см;
• в комплекте есть 6 фрез;
• радиус поворота 112 см;
• диаметр фрез 37 см;
• тяговое усилие 172 Н;
• размеры ДхШхВ, метр – 1,75 на 0,66 на 1,4;
• работа допустима при температуре от – 26 до +39 градусов по Цельсию.

В комплекс обслуживания агрегата входит:

• обкатка движка и его настройка;
• наладка редуктора и трансмиссии;
• наладка навесного оборудования;
• профилактическое обслуживание и тестирование;
• своевременная замена масла.

Это интересно: Мотоблок Нева 10 л.с: характеристики, габаритные размеры и расход топлива

Назначение

В зависимости от оснащенности и функциональных потребностей владельца, Нева МБ-2 используется для вспахивания земли, культивации, выкапывания борозд перед посадкой плодовых культур, окучивания, выкапывания плодовых культур, а также вспахивания земли.

Обратим внимание, что мотоблок наиболее эффективен на маленьких участках. Чтобы еще больше повысить производительность, можно установить плуг или другую насадку

К тому же, ее нужно правильно отрегулировать, как описано в инструкции или отзывах владельцев. В любом случае, вот несколько правил, которым необходимо следовать для правильной установки оборудования:

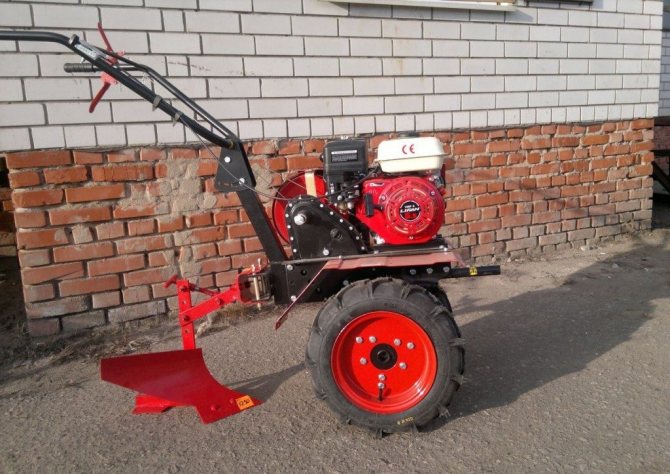

Колеса демонтировать, и на их место зафиксировать грунтозацепы. Они крепятся на сменных осях
Соединить плуг с цепным устройством. Крепежные гайки должны быть отрегулированы таким образом, чтобы ничего не мешало настраивать плуг. Гайки не нужно затягивать до предела.
Плуг фиксируется с помощью двух штырей к мотоблоку.
Агрегат выставляется на подставках с помощью грунтозацепов

Обратим внимание, что регулировать подставку нужно правильно, а именно таким образом, чтобы избежать кренов мотоблока в сторону плуга.
Выбор подставок зависит от глубины обрабатываемой почвы. Например, в зимний период нужны подставки высотой 25 см, а весной хватит и 15 см.
Необходимы регулировочные болты, посредством которых можно настроить наклон корпуса плуга после установки мотоблока

Пятка плуга должна быть размещена таким образом, чтобы она находилась параллельно вспахиваемому грунту.
Мотоблок необходимо снять с подставок, затем оператор должен выставить руль на уровне своего пояса. Так руки будут меньше уставать.

Техническое обслуживание Оки

Техобслуживание мотоблока включает несколько этапов:

1. Ежедневные работы до и после эксплуатации.
2. Замена масла.
3. Плановый осмотр.
4. Консервация на длительное хранение.

Рассмотрим первый пункт.

Перед эксплуатацией мотоблока Ока необходимо:

• проконтролировать уровень масла и горючего,заливать можно только качественные рабочие жидкости;
• проверить надежность болтовых соединений;
• проверить давление в шинах.

После эксплуатации необходимо:

• хорошенько очистить и вымыть мотоблок;
• просушить в тени;
• смазать все узлы и механизмы;
• поставить на хранение.

Не менее важным является второй пункт — “Замена масла”. Первая замена производится после обкатки мотоблока. Через каждые проработанные 25 моточасов проверяется уровень масла в редукторе, при необходимости жидкость доливается. Масло в трансмиссии меняется через каждые 50 проработанных часов.

Плановые осмотры необходимо проводить через первых 100, 200 и 500 моточасов, рекомендуется произвести полную замену масел, как в картере двигателя, редукторе, так и в трансмиссии.

В двигатель мотоблока “Ока” рекомендовано заливать следующие моторные масла:

Предлагаем посмотреть небольшое видео, где показана замена масла в редукторе мотоблока Ока:

Неисправности

В инструкции, прилагающейся к мотоблоку Ока, имеется таблица, где перечислены все возможные неполадки, мы же остановимся на самых распространенных:

Почему не заводится мотоблок Ока:

• в баке закончилось топливо;
• уровень масла в картере ниже нормы;
• система зажигания мотоблока Ока требует регулировки, или вышла из строя;
• требуется регулировка карбюратора;
• фильтры засорены и требуют замены;
• свечи зажигания сгорели, закоптились или подмокли;
• сальники вышли из строя.

Колеса (фрезы) перестали вращаться:

• ослаб тросик сцепления;
• необходимо поменять растянувшиеся или порванные ремни, это поможет вернуть работоспособность мотоблоку Ока.

Что делать, если на мотоблоке Ока выскакивает скорость, а переключение передач не работает:

• необходимо произвести осмотр и, если надо, ремонт редуктора — замену сломанных звездочек, цепи, подшипников, сальников;
• произвести регулировку механизма разобщения полуосей;
• проверить фиксацию передач.

Предлагаем посмотреть видео о том, как поменять подшипник и заменить сальник на редукторе мотоблока Ока:

Установка ремней на мотоблок Ока

Для того, чтобы выполнить замену, необходимо определить, какой размер ремня привода на мотоблок Ока требуется. В продаже присутствуют следующие приводные ремни:

Для реверса:

• Z(0) 1400 I;
• Z(0) 1400 вн I ГОСТ 1284.1-89.

Демонтаж ремня производится вручную, путем ослабления регулировочного болта. Новый ремень не должен провисать, не должен и быть в сильном натяжении. Правильное натяжение — это когда ремень слегка прогибается при надавливании рукой.

Освещение для мотоблока Ока

Многие владельцы этой техники стремятся максимально модернизировать устройство, еще более повысить комфорт и эргономичность при работе. Одним из способов модернизации является установка света (фар).

Сделать свет на мотоблоке Ока не так и сложно, достаточно найти и присоединить к агрегату генератор необходимой мощности. Алгоритм подключения следующий:

• на руль ставится кнопка;
• генератор крепится к мотоблоку;
• в передней части моторизированного устройства закрепляются фары;
• посредством проводов, производится соединение от кнопки к генератору и к фаре;
• производится изоляция проводов.

Чем мощнее генератор, тем ярче будет свет, многие предпочитают устанавливать на эту агротехнику автомобильные электрогенераторы. Предлагаем посмотреть видео о том, как самостоятельно поставить свет на мотоблок Ока:

Ремонт редуктора мотоблока Нева МБ 2 своими руками

Автомеханик, специализируется на С/Х технике

Еще не так давно возделывать свои участки при помощи средств малой механизации было проблематично. Это было связано с рядом причин: небольшой выбор и стоимость товара, бьющая по карману землевладельца. Сейчас ситуация резко изменилась. На рынке представлена продукция различных компаний из стран ближнего и дальнего зарубежья.

Причем цена сельхозтехники вполне доступная. Появились надежные и многофункциональные помощники – мотоблоки, которые быстро и качественно обрабатывают участок земли: вспашка, окучивание, посадка, покос, а также уборка мусора и снега на придомовой территории. Все эти и другие операции выполняются посредством навесного оборудования, приводимого в движение редуктором мотоблока МБ 2.

Редуктор можно отремонтировать своими руками

При выходе из строя устройства процесс исправления поломок идентичен другим конструкциям мотоблоков

Самые распространенные нарушения в работе минитракторов, на которые стоит обратить свое внимание:

• при остановке вращения коленчатого вала необходимо раскрутить редуктор и внимательно осмотреть внутренние элементы на предмет разрушения;
• если из глушителя повалил белый дым – причина в карбюраторе;
• двигатель замедляется и глохнет – необходимо дождаться остывания мотора, затем проверить уровень масла и почистить головку цилиндра и поверхность блока от загрязнений.

Элементарные правила пользования механизмом поможет избежать дорогостоящего ремонта агрегата.

Устройство редуктора

Назначение устройства – передача вращательного движения от двигателя к дополнительному навесному оборудованию. Конструкция редуктора состоит из системы переключения передач, сцепления и рычага переключения. При нажатии на рычаг включается в работу пониженная передача. Если ручку передвинуть до упора, подключится повышенная передача.

В этом видео вы узнаете о плюсах и минусах данного мотоблока:

Устройство по виду сборки

В зависимости от возможности разобрать и отремонтировать устройство, преобразователи делятся на два типа:

1. Бюджетный вариант, в котором устанавливаются недорогие одноразовые детали. При выходе из строя запчасти лучше редуктор заменить на новый.
2. Разборная конструкция, позволяющая беспрепятственно заменить вышедшую из строя запчасть. Может надежно служить несколько лет без поломок.

По типу конструкции редуктора бывают следующие:

Данный тип механизма оснащен обратным ходом мотоблока.

Ремонт и неисправности редуктора

Если в устройстве мотокультиватора присутствуют подвижные детали, значит, обязательно применяют машинное масло. Для качественной работы механизма используют только качественное средство и следят за уровнем масла. В случае необходимости проведения ремонтных работ, все этапы можно условно разделить на:

1. Сливают масло и очищают поверхность редуктора от загрязнений.
2. Разбирается корпус и осматривается каждый элемент устройства.
3. Меняются нужные детали.
4. Выполняется обратная сборка с заливкой нового смазочного материала.

Разборка редуктора мотоблока Нева МБ 2 подробно представлена в видео на нашем сайте.

Основные причины, которые могут повлечь выход из строя редуктора:

• течь масла через изношенную манжету;
• некачественное средство смазывающего материала;
• потеки на выходном валу вследствие износа кромки манжеты;
• разрыв звездочки блока;
• обрыв цепи;
• износ резьбы рычага переключения передач.

Замена масла

Уровень смазочного средства показывает необходимость в его замене. Если время пришло, то процедуру выполняют следующим образом:

1. Для начала выбирают горизонтальную площадку и ставят на нее мотоблок Нева МБ 2.
2. Находят на двигателе пробку для залива машинного масла и очищают ее и поверхность рядом от всевозможных загрязнений. Пробка, она же является щупом, должна находиться в нижней части сбоку.
3. Через отверстие заливают новое масло и проверяют уровень жидкости при помощи щупа.

Замена сальника

Если появились подтеки масла, это означает, что пора менять сальник. Работу следует сделать в кратчайшие сроки, иначе можно остаться без мотоблока, ведь движение металлических элементов внутри устройства приведет к его разрушению.

Последовательность операций такая:

1. Демонтировать навесное оборудование, установленное на выходном валу.
2. Очистить вал и редуктор от грязи и мусора.
3. Открутив болты крепления, снимают крышку.
4. Производится замена старого на новый сальник.
5. Устанавливается крышка на место и фиксируется болтами.

Преимущества и недостатки

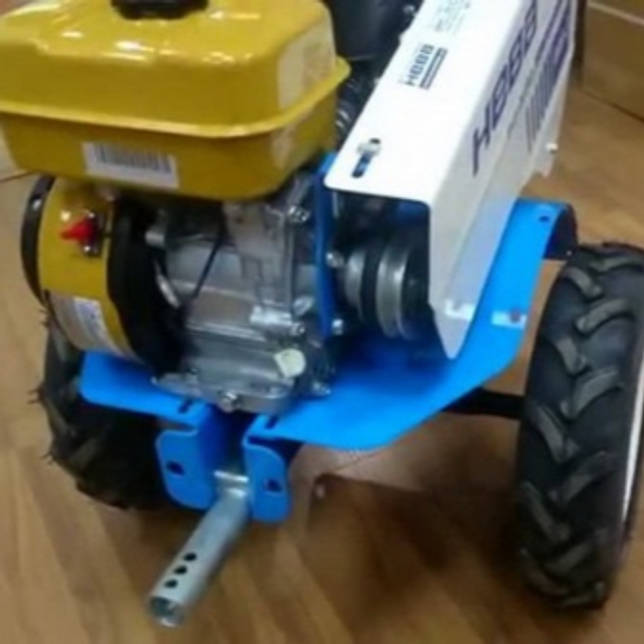

Преимущества мотоблока марки «Нева»:

•  значительно сокращает трудозатраты и экономит время;
•  вполне подходит для применения в рамках мелкого крестьянского хозяйства и больших приусадебных участков;
•  помимо основного направления может применяться для полива посевов и заготовки сена;
•  имеет малый расход горючего и крайне надёжен (что обеспечивает быструю окупаемость);
•  дополнен механизмом разобщения полуосей (позволяет поворачиваться «на одном колесе»);
•  прост в управлении;
•  протекторы оснащены специальным рисунком, положительно влияющим на проходимость и способствующим самоочищению колёс.

Наконец, масса агрегата составляет примерно 100 кг, поэтому управиться с ним может практически любой мужчина. Недостатки:

•  плохо приспособлен для работы на больших площадях;
•  полная заправка почти невозможна (если бак заполнен на 60-70%, то отмечается перерасход бензина, могут появиться подтёки топлива);
•  модификации оснащённые силовой установкой ЕХ17 в зимнее время заводятся далеко не сразу;
•  наблюдается определённая неустойчивость механизма, особенно на неровных поверхностях.

Но, следует отметить, что перечень недостатков в основном составлялся на основании отзывов пользователей. Поэтому может оказаться, что приведённые проблемы связаны лишь с неправильной эксплуатацией устройств.

Устройство редуктора на мотоблоке Нева

Редуктор мотоблока Нева отвечает за передачу вращения исходящее от мотора к колесам и навесным инструментам. Он контролирует вращательное число, скорость, а также направление — вперед или назад. В принципе, редуктор для моделей МБ 2 и МБ 1 мало чем отличаются, поэтому здесь мы рассмотрим именно второй вариант. Устройство редуктора сделано так, что на его наружной части корпуса расположены составляющие, необходимые для изменения передач.

Рычаг КПП имеет 5 позиций. Когда вы нажимаете на него, вилка выводит муфту из зацепления. Когда вы рычаг бросаете, вилка возобновляет свое первоначальное положение. Мотоблок будет приостанавливаться, когда привод будет подсоединен к правой полуоси. От звездочки идет крутящий момент. Когда ручка утоплена, цепляя левую звездочку, передача понижается. Если вам нужна высшая передача, ручку нужно до конца выдвинуть.
