Гидравлический шиногиб
Для привода такого устройства потребуется специальная гидравлическая мини-станция на базе насоса двойного действия (заметим, что производители далеко не всегда комплектуют ими шиногиб, но обеспечивают необходимую унификацию всех крепёжно-присоединительных элементов).

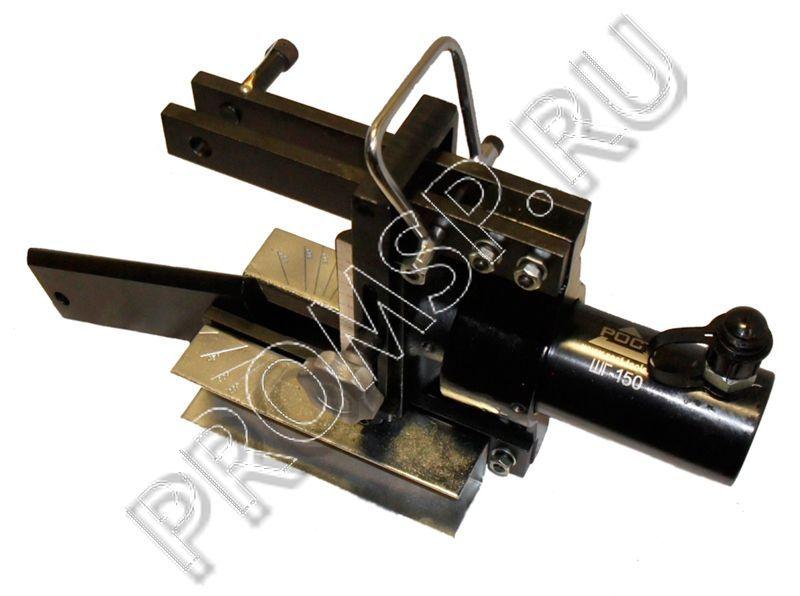

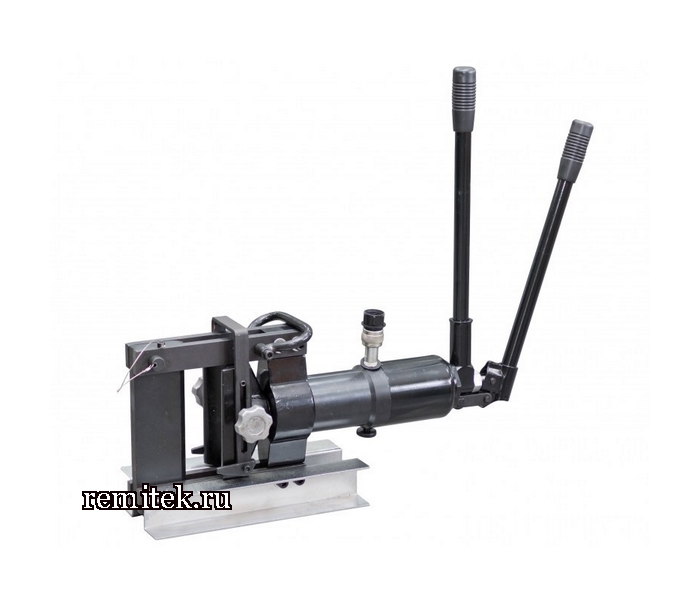

В качестве примера компоновки рассмотрим гидравлический шиногиб модели ШГ-150. Его принципиальное отличие заключается в том, что агрегат имеет боковой, а не верхний ползун, что позволяет свободно размещать устройство на верстаке электромонтажной мастерской.

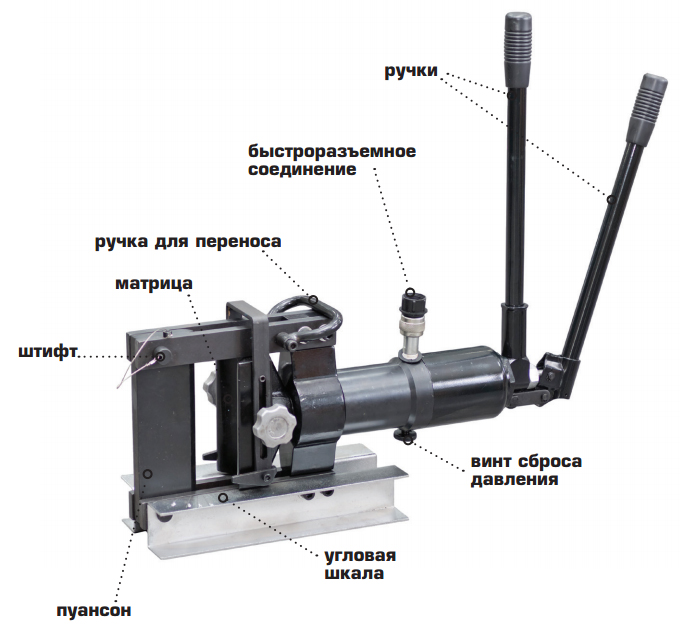

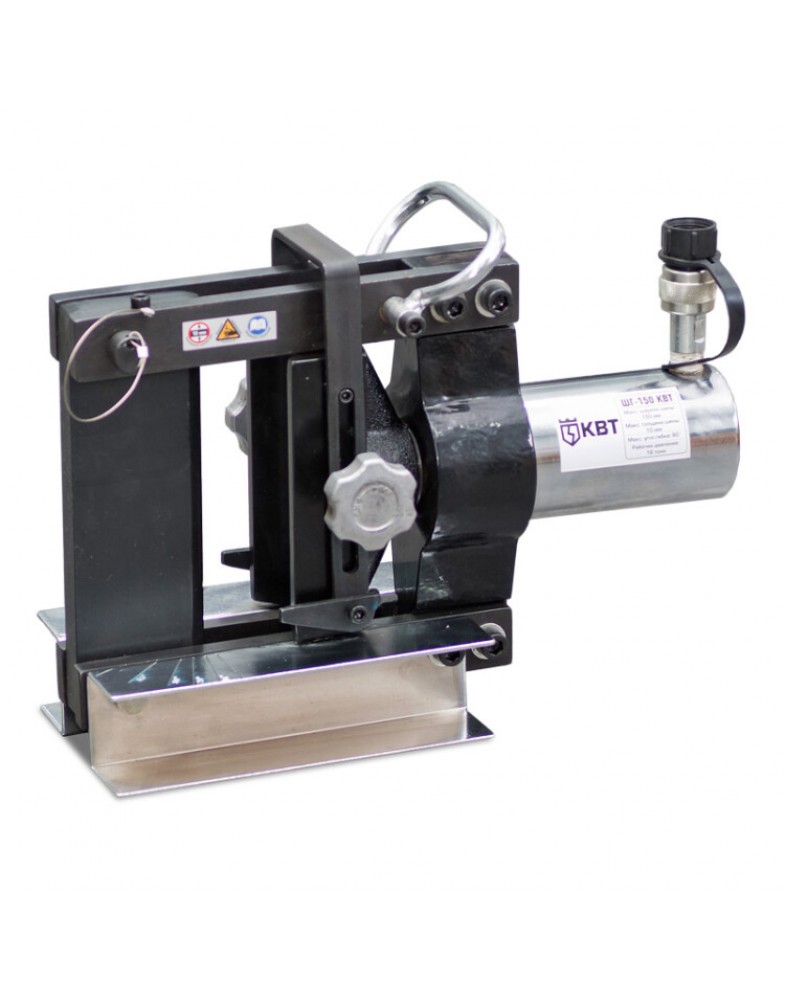

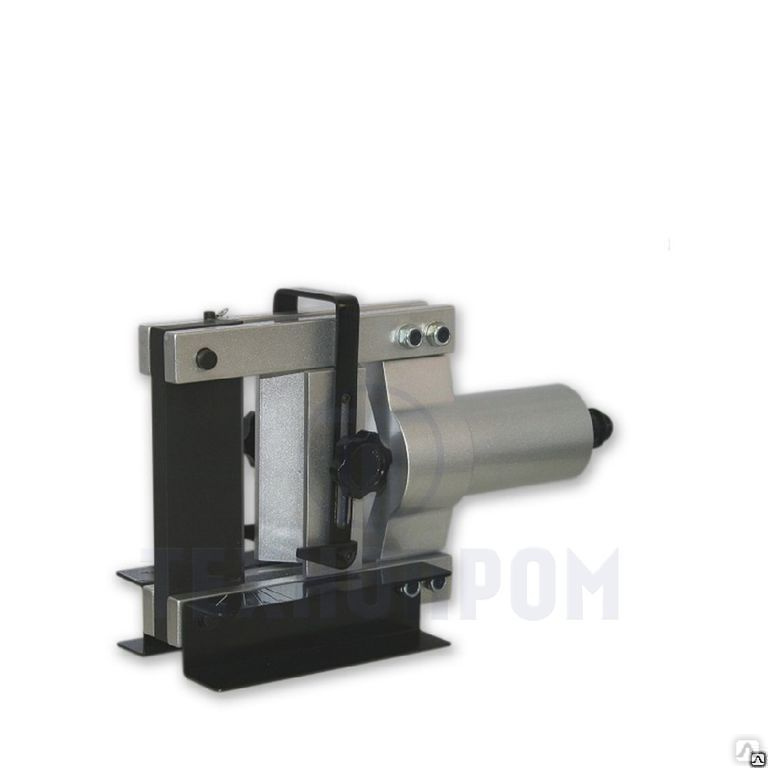

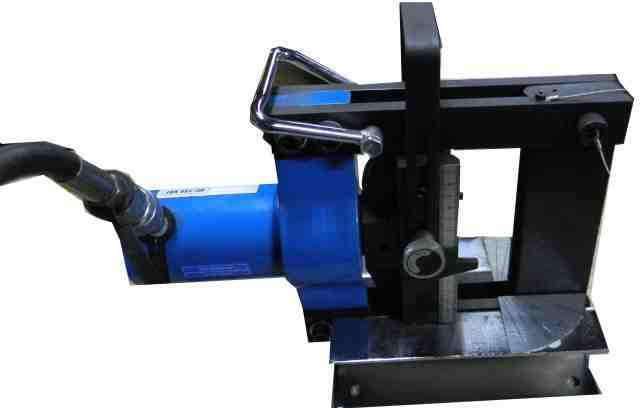

Основные части шиногиба ШГ-150 (производитель – фирма КВТ):
- Рамная станина.
- Узел винтового прижима заготовки к неподвижной половине штампа.
- Плунжер с подвижной половиной штампа.
- Маркированные упоры, которые размещены по фронтальной и тыловой сторонам оборудования.
- Рабочий шланг с присоединительной арматурой.
- Направляющий фланец для плунжера.
Конструкция рассчитана на использовании насоса двойного действия, который, хотя работает несколько медленнее (особенно в начальной стадии гибки), зато обеспечивает стабильность основного технологического усилия на протяжении всей стадии качания рукоятки насосной станции. В конце процесса переходной штуцер ослабляется, что вызывает постепенное стравливание масла в нижнюю полость цилиндра. В результате неподвижная половина штампа немного отходит от согнутой шины, что облегчает извлечении готового изделия из шиногиба.
В усовершенствованной модели — ШГГ-150Н — предусмотрена лазерная разметка установки упоров, что значительно увеличивает точность гибки.
При частых применениях рабочую станцию стоит стационарно закреплять на верстаке, что повышает удобство использования устройства.
