Сталь 40Х

Применение 40Х

Она поставляется в виде сортового, а также фасонного проката. Вы можете найти прутья с разнообразными видами обработки поверхности, сделанные из этого материала. Также популярностью пользуется серебрянка и листы разной толщины. Из данной стали изготавливают и трубы, и полосы. Она используется для производства поковок ГОСТ 8479-70.

Этот материал широко применяется в промышленной сфере. Сталь Ст 40Х используется для изготовления осей и стержней для передачи крутящего момента, вал-шестеренок, поршней, трубопроводной арматуры, колец, вращающихся деталей, инструментов для клепальных работ, измерительных устройств, болтов, деталей для аппаратов с вращающимися барабанами, деталей конической формы и прочих элементов. Сталь марки 40Х требуется, если нужно произвести улучшаемые изделия, имеющие повышенную прочность.

Характеристика и химический состав материалов

Добавление в состав определенных веществ позволяет существенно изменить основные свойства металла. Рассматриваемые стали 40ХН2МА и 40ХНМА имеют следующий химический состав:

1. В качестве основного элемента принял углерод, так как даже незначительно изменение его концентрации может привести к повышению или снижению прочности, пластичности и других качеств. Сталь 40ХН2МА и 40ХНМА характеризуются повышенной концентрацией углерода, показатель находится в диапазоне от 0,37% до 0,44%.
2. Легирование проводится хромом и молибденом. Концентрация первого вещества составляет 0,6-0,9%. Сталь 40ХН2МА, характеристики которой определяют устойчивость к воздействию жара, имеет 0,15-0,25% молибдена. Сталь 40ХНМА, характеристики которой практически идентичны, имеет молибдена менее 0,1%.
3. В состав также вхожи кремний (0,17-0,37%), марганец (0,5-0,8%) и некоторые другие вещества в небольшом составе.

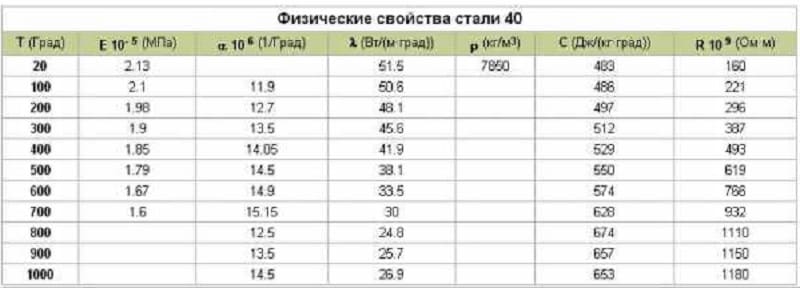

Физические свойства стали 40

Как ранее было отмечено, во многом механические свойства определяются количество углерода. Слишком большая концентрация этого элемента приводит к повышению твердости и прочности, но снижает степень свариваемости.

Если нужно провести сварку подобных металлов, то заготовка предварительно подогревается, работа проводится только при применении технологии РНД. Образующуюся деталь подвергают термической обработке, так как полученные швы хрупкие и не устойчивые к вибрационным нагрузкам. Твердость без проведения термической обработки составляет 269 МПа. Может проводится ковка и закалка, отпуск. Добавление молибдена определяет устойчивость к высокой температуре, поэтому нагрев на момент термической обработки проводится до 1000 градусов Цельсия и выше.

Аналоги стали 40ХН2МА

Применение стали 40Х в промышленности и быту

Как уже отмечалось выше, 40Х относят к легированным, конструкционным материалам. Именно это позволяет её использовать в автомобильной промышленности, так из неё производят карбюраторные иглы, пружинные изделия и пр. Кроме того, из этого материала производят поковки и детали трубопроводной арматуры. Но необходимо помнить о том, что все эти детали должны пройти термическую обработку. В частности, их закаливают в масле, и в нем же отпускают.

В машиностроении сталь 40Х применяют для производства технологической оснастки, в том числе и измерительной, детали компрессоров и многое другое.

Сталь 40Х и её заменители нашли своё применение в быту. В частности, из неё производят кухонную утварь, в частности, ножи. Они легко затачиваются, не подвержены коррозии. Ножи, выполненные из этого материала, могут быть использованы при разделке любых продуктов – мяса, птицы, овощей, фруктов. Можно смело утверждать, что сталь 40Х безвредна для человеческого организма.

Именно это позволяет применять сталь марки 40Х и её производные для изготовления медицинского инструмента, к примеру, медицинских скальпелей и прочего хирургического инструмента.

Но, кроме ряда неоспоримых достоинств, сталь 40Х обладает и рядом технологических недостатков. Так, этот материал обладает невысокой стойкостью к воздействию агрессивных сред и высоким температурам.

Для получения деталей разной формы применяют различные методы металлообработки, в том числе – точение, фрезерование, шлифование. Сталь 40Х можно отнести к материалам, которые не требуют для обработки какого-либо специального инструмента.

Рейтинг: 5/5 – 1
голосов

Технологические характеристики

Подводя итог, можно охарактеризовать сталь 40х как твердый и прочный материал, выдерживающий большие нагрузки без разрушений. ПК числе положительных свойств относятся:

• устойчивость к температурным колебаниям;
• отличные коррозионные свойства;
• высокие показатели прочности.

Наряду с этими качествами, у данного материала есть, к сожалению, и недостатки. К ним относятся:

• трудности при сваривании;
• склонность к отпускной хрупкости;
• чувствительность к образованию флокенов.

После подогрева с последующей термообработкой описываемая сталь поддается ручной дуговой сварке (РДС) и электрошлаковой сварке (ЭШС). Если применяется контактная точечная сварка (КТС), то необходима последующая термическая обработка.

Медленное охлаждение конструкционной легированной стали 40х после отпуска приводит к ее хрупкости. Этот недостаток отсутствует при быстром охлаждении, но в этом случае могут возникнуть внутренние напряжения, вызывающие деформацию.

Флокеночувствительность — это склонность металла к образованию внутренних дефектов (полостей и трещин), так называемых флокенов. Для устранения этого недостатка сплав вакуумируют в ковше с одновременной продувкой аргоном и электродуговым подогревом.

Механические свойства стали 40Х

Механические свойства

Термообработка, состояние поставки	Сечение, мм	σ0,2, МПа	σB, МПа	δ5, %	ψ, %	KCU, Дж/м2	HB
Пруток. Закалка 860 °C, масло. Отпуск 500 °C, вода или масло	25	780	980	10	45	59
Поковки. Нормализация. КП 245	500−800	245	470	15	30	34	143−179
Поковки. Нормализация. КП 275	300−500	275	530	15	32	29	156−197
Поковки. Закалка, отпуск. КП 275	500−800	275	530	13	30	29	156−197
Поковки. Нормализация. КП 315	<100	315	570	17	38	39	167−207
Поковки. Нормализация. КП 315	100−300	315	570	14	35	34	167−207
Поковки. Закалка, отпуск. КП 315	300−500	315	570	12	30	29	167−207
Поковки. Закалка, отпуск. КП 315	500−800	315	570	11	30	29	167−207
Поковки. Нормализация. КП 345	<100	345	590	18	45	59	174−217
Поковки. Нормализация. КП 345	100−300	345	590	17	40	54	174−217
Поковки. Закалка, отпуск. КП 345	300−500	345	590	14	38	49	174−217
Поковки. Закалка, отпуск. КП 395	<100	395	615	17	45	59	187−229
Поковки. Закалка, отпуск. КП 395	100−300	395	615	15	40	54	187−229
Поковки. Закалка, отпуск. КП 395	300−500	395	615	13	35	49	187−229
Поковки. Закалка, отпуск. КП 440	<100	440	635	16	45	59	197−235
Поковки. Закалка, отпуск. КП 440	100−300	440	635	14	40	54	197−235
Поковки. Закалка, отпуск. КП 490	<100	490	655	16	45	59	212−248
Поковки. Закалка, отпуск. КП 490	100−300	490	655	13	40	54	212−248

Механические свойства при повышенных температурах

t испытания,°C	σ0,2, МПа	σB, МПа	δ5, %	ψ, %	KCU, Дж/м2
Закалка 830 °C, масло. Отпуск 550 °C,
200	700	880	15	42	118
300	680	870	17	58
400	610	690	18	68	98
500	430	490	21	80	78
Образец диаметром 10 мм, длиной 50 мм кованый и отожженный. Скорость деформирования 5 мм/мин, скорость деформации 0,002 1/с.
700	140	175	33	78
800	54	98	59	98
900	41	69	65	100
1000	24	43	68	100
1100	11	26	68	100
1200	11	24	70	100

Механические свойства в зависимости от температуры отпуска

t отпуска,°С	σ0,2, МПа	σB, МПа	δ5, %	ψ, %	KCU, Дж/м2	HB
Закалка 850 °C, вода
200	1560	1760	8	35	29	552
300	1390	1610	8	35	20	498
400	1180	1320	9	40	49	417
500	910	1150	11	49	69	326
600	720	860	14	60	147	265

Механические свойства в зависимости от сечения

Сечение, мм	σ0,2, МПа	σB, МПа	δ5, %	ψ, %	KCU, Дж/м2	HB
Закалка 840−860°С, вода, масло. Отпуск 580−650°С, вода, воздух.
101−200	490	655	15	45	59	212−248
201−300	440	635	14	40	54	197−235
301−500	345	590	14	38	49	174−217

Марочник стали и сплавов

Главная

ГОСТы

Материалы

Поиск

Калькулятор

Аналоги

Объявления

Новости

НАВИГАЦИЯ: Материалы -> Сталь конструкционная легированная ИЛИ Материалы -> Сталь конструкционная-все марки Марка :

40ХЗаменитель: 45Х, 38ХА, 40ХН, 40ХС, 40ХФ, 40ХРКлассификация : Сталь конструкционная легированнаяДополнение: Сталь хромистаяПрименение: Оси, валы, вал-шестерни, плунжеры, штоки, коленчатые и кулачковые валы, кольца, шпиндели, оправки, рейки, губчатые венцы, болты, полуоси, втулки и другие улучшаемые детали повышенной прочности.Зарубежные аналоги:Известны 40Х: купить Ауремо ООО www.auremo.org Поставщик: Санкт-Петербург , Днепр +380 (56) 790-91-90, info auremo.orgВиды поставки материала 40Х

B03 — Обработка металлов давлением. Поковки	ГОСТ 8479-70;
В22 — Сортовой и фасонный прокат	ГОСТ 9234-74; ГОСТ 1133-71; ГОСТ 11474-76; ГОСТ 2879-2006; ГОСТ 2591-2006; ГОСТ 2590-2006;
В23 — Листы и полосы	ГОСТ 103-2006; ГОСТ 19903-74; ГОСТ 82-70;
В32 — Сортовой и фасонный прокат	ГОСТ 8560-78; ГОСТ 8559-75; ГОСТ 10702-78; ГОСТ 7417-75; ГОСТ 4543-71; ГОСТ 1051-73; ГОСТ 14955-77;
В33 — Листы и полосы	ГОСТ 1577-93;
В62 — Трубы стальные и соединительные части к ним	ГОСТ 24950-81; ГОСТ 23270-89; ГОСТ 7909-56; ГОСТ 9567-75; ГОСТ 8734-75; ГОСТ 8733-74; ГОСТ 8732-78; ГОСТ 8731-87; ГОСТ 53383-2009;
В71 — Проволока стальная низкоуглеродистая	ГОСТ 1526-81;

Химический состав в % материала 40Х

ГОСТ 4543 — 71 CSiMnNiSPCrCu0.36 — 0.440.17 — 0.370.5 — 0.8до 0.3до 0.035до 0.0350.8 — 1.1до 0.3Температура критических точек материала 40Х.

Ac1 = 743 , Ac3(Acm) = 782 , Ar3(Arcm) = 730 , Ar1 = 693

Технологические свойства материала 40Х .

Свариваемость:	трудносвариваемая.
Флокеночувствительность:	чувствительна.
Склонность к отпускной хрупкости:	склонна.

Механические свойства при Т=20oС материала 40Х .

Сортамент	Размер	Напр.	sв	sT	d5	y	KCU	Термообр.
—	мм	—	МПа	МПа	%	%	кДж / м2	—
Трубы, ГОСТ 8731-87	657	9
Трубы холоднодеформир., ГОСТ 8733-74	618	14
Пруток, ГОСТ 4543-71	Ø 25	980	785	10	45	590	Закалка 860oC, масло, Отпуск 500oC, вода,

Твердость 40Х после отжига , ГОСТ 4543-71	HB 10 -1 = 217 МПа
Твердость 40Х , Трубы ГОСТ 8731-87	HB 10 -1 = 269 МПа
Твердость 40Х , Трубы холоднодеформир. ГОСТ 8733-74	HB 10 -1 = 217 МПа
Твердость 40Х , Пруток горячекатан. ГОСТ 10702-78	HB 10 -1 = 179 МПа

Физические свойства материала 40Х .

T	E 10- 5	a 10 6	l	r	C	R 10 9
Град	МПа	1/Град	Вт/(м·град)	кг/м3	Дж/(кг·град)	Ом·м
20	2.14	7820	210
100	2.11	11.9	46	7800	466	285
200	2.06	12.5	42.7	7770	508	346
300	2.03	13.2	42.3	7740	529	425
400	1.85	13.8	38.5	7700	563	528
500	1.76	14.1	35.6	7670	592	642
600	1.64	14.4	31.9	7630	622	780
700	1.43	14.6	28.8	7590	634	936
800	1.32	26	7610	664	1100
900	26.7	7560	1140
1000	28	7510	1170
1100	28.8	7470	120
1200	7430	1230
T	E 10- 5	a 10 6	l	r	C	R 10 9

Зарубежные аналоги материала 40Х

Внимание! Указаны как точные, так и ближайшие аналоги

США

Германия

Япония

Франция

Англия

Евросоюз

Италия

Бельгия

Испания

Китай

Швеция

Болгария

Венгрия

Польша

Румыния

Чехия

Австралия

Юж.Корея

—

DIN,WNr

JIS

AFNOR

BS

EN

UNI

NBN

UNE

GB

SS

BDS

MSZ

PN

STAS

CSN

AS

KS

5135

5140

5140H

5140RH

G51350

G51400

H51350

H51400

1.7034 1.7035 1.7045 37Cr4 41Cr4 41CrS4 42Cr4

SCr435 SCr435H SCr440 SCr440H

37Cr4 38C4 38C4FF 41Cr4 42C4 42C4TS

37Cr4 41Cr4 530A36 530A40 530H36 530H40 530M40

1.7034 1.7035 1.7039 37Cr4 37Cr4KD 41Cr4 41Cr4KD 41CrS4

36CrMn4 36CrMn5 37Cr4 38Cr4KB 38CrMn4KB 41Cr4 41Cr4KB

37Cr4 38Cr4 38Cr4DF 41Cr4 41Cr4DF 42Cr4 F.1201 F.1202 F.1210 F.1211

35Cr 38CrA 40Cr 40CrA 40CrH 45Cr 45CrH ML38CrA ML40Cr

SCr435 SCr435H SCr440 SCr440H

Сталь 40Х. Применение в производстве.

Сталь 40Х является конструкционной углеродистой легированной сталью. После закалки и соответствующего отпуска, Сталь 40Х приобретает высокую прочность при одновременном сохранении достаточной пластичности, позволяющей применять её при производстве валов-шестерен первой ступени редукторов типа РМ, таких как редуктор РМ 250, редуктор РМ 350, редуктор РМ 750, редуктор РМ 850 и редуктор РМ 1000. Также из Стали 40Х изготовлены зубчатые колёса редукторов типа Ц2Н. Это редуктор Ц2У 400, редуктор Ц2Н 450, редуктор Ц2Н 500, редуктор Ц2Н 630 и редуктор Ц2Н 710. Все подробные характеристики этих механизмов приведены в нашем каталоге.

Расшифровка сокращённых обозначений

временное сопротивление разрыву (предел прочности при растяжении), МПа

предел упругости, МПа

предел текучести условный, МПа

относительное удлинение после разрыва, %

предел текучести при сжатии, МПа

предел кратковременной прочности, МПа

ударная вязкость, определенная на образце с концентраторами соответственно вида U и V, Дж/см2

предел пропорциональности (предел текучести для остаточной деформации), МПа

твердость по Бринеллю

твердость по Виккерсу

твердость по Роквеллу, шкала С

твердость по Роквеллу, шкала В

твердость по Шору

относительная осадка при появлении первой трещины, %

предел прочности при кручении, максимальное касательное напряжение, МПа

предел прочности при изгибе, МПа

Способы обработки стали марки 40х

Материал плохо сваривается. Для устранения этого недостатка применяется термическая обработка. С ее помощью можно получить более универсальный сплав, улучшить его технические характеристики. Термическая обработка проводится в несколько этапов:

1. Закалка. Проводится в масляной среде. Нужная для улучшения качества поверхностей структуры.
2. Охлаждение детали. Осуществляется с помощью масла или на воздухе. Лучше использовать масло, поскольку оно повышает качество обработанной заготовки. Если применять воду, могут появиться дефекты.
3. Отпуск. С его помощью устраняется внутреннее напряжение металла. Проводится на воздухе или с помощью масла.

Если термическая обработка была проведена правильно, твердость повышается до 217 НВ. При этом снижается внутреннее напряжение. Закалку проводят при температуре 860 °C, отпуск — при 200 °C. Если температурный режим не был нарушен, срок эксплуатации сплава увеличивается.

Поле проведения термической обработки улучшается свариваемость металла, для получения качественного шва до применения сварки места соединения нужно разогреть.

Сталь 40х имеет высокую себестоимость из-за сложностей производства, дополнительной термической обработки. Легированный металл чаще применяется для производства деталей, которые длительное время подвергаются большой нагрузке.

Особенности термообработки

Термическая обработка проводится с целью улучшения механических свойств стали 40., в основном, для повышения прочности и поверхностной твердости. Она состоит из комплекса операций, в результате которых изменяется внутренняя структура сплава. Материал подвергается сильному нагреву, поэтому технология термообработки должна учитывать особенности сплава, например:

• температуру плавления стали 40Х;
• ее химический состав;
• содержание примесей, влияющих на твердость металла;
• критические точки, при которых изменяется структура сплава.

ГОСТ определяет оптимальные режимы:

• закалки стали – масляная среда с температурой 860 градусов;
• отпуска – вода или масло при 500 градусах;
• если отпуск проводить при 200 градусах, твердость увеличивается до 552 МПа.

В итоге улучшаются характеристики:

• твердости – до 217 МПа;
• предела прочности на разрыв – 980 Н/м2;
• ударной вязкости – до 59 Дж/см2.

Медленное охлаждение после отпуска ведет к хрупкости стали. Избежать ее можно быстрым охлаждением, однако при этом возможно появление внутренних напряжений, вызывающих деформацию металла. Флокеночувствительность, то есть образование внутренних трещин и полостей, можно уменьшить вакуумированием процесса нагрева и совмещением его с продувкой аргоном.

Технические характеристики углеродистой стали 45

Особого внимания требует процесс закалки стали 40Х, так как она идет на изготовление деталей, испытывающих постоянные нагрузки, например, втулок, шестерен, болтов. После процедуры увеличивается твердость металла, но снижаются пластичность и устойчивость к ударным нагрузкам. Соотношение этих параметров зависит:

• от времени, в течение которого происходит нагрев до заданной температуры;
• интервала выдержки, определяющего равномерность прогрева;
• скорости охлаждения.

Критический диаметр после закалки в различных средах

При максимальной твердости от 43 до 46 HRC3 и содержании мартенсита не более 50% диаметр составляет от 16 до 76 мм.

При критической твердости в диапазоне от 49 до 53 HRC3 и количестве мартенсита, равном 90%, диаметр равен от 6 до 58 мм.

В обозначенных пределах прут с сечением цилиндрической формы прокаливается насквозь.

Расшифровка стали 40Х

На территории СНГ применяется стандарт ГОСТ 4543-2016, который позволяет определить не только химический состав, но и различные эксплуатационные качества материала.

Сталь 40Х ГОСТ определяет следующие вещества в составе:

1. Первая цифра 40 применяется для обозначения основного элемента в составе, которым является углерод. Как правило, большая часть состава приходится на железо, а углерод, концентрация которого составляет 0,44%, определяет основные эксплуатационные характеристики.
2. Следующая буква Х указывает на то, что в составе есть легирующий элемент, представленный хромом. Отсутствие цифры после буквы указывает на то, что концентрация элемента составляет 1,1%. Как ранее было отмечено, хром повышает коррозионную стойкость структуры. Однако, рассматриваемая марка стали 40Х не характеризуется высокими антикоррозионными качествами.
3. Рассматривая 40Х ГОСТ отметим, что в состав входит довольно большое количество никеля, кремния и марганца. Они определяют некоторые эксплуатационные характеристики металла, но они не отмечаются в маркировке.

Расшифровка позволяет определить химический состав и основные эксплуатационные качества материала. Стоит учитывать, что зарубежные производители применяют иные стандарты при маркировке материалов, но химический состав у аналогов примерно схожий.

ГОСТ 4543-71

При производстве стали изготовители руководствуются нормами ГОСТ 4543-71. Он определяет технические условия на прокат из легированной конструкционной стали. Его нормы распространяются на такие виды проката, как слитки, поковки и пр.

ГОСТ 4543-71 даёт чёткую классификацию конструкционных легированных сталей. В соответствии с ней сталь марки 40Х относится к группе хромистых сталей.

В этом же документе определены параметры качества, то есть, определяет максимально допустимое количество примесей, которые влияют на технические характеристики конструкционной легированной стали. К таким примесям относят серу, фосфор, медь и некоторые другие.

Кстати, в этом же документе определены режимы термической обработки проката.

Процесс закалки

Процесс обработки высокой температурой стали 40Х и иного сплава называют закалкой. Стоит учитывать, что нагрев выполняется до определенной температуры, которая была определена путем многочисленных испытаний. Время выдержки, после которого проводится охлаждение, а также другие моменты можно узнать из специальных таблиц. Провести нагрев в домашних условиях достаточно сложно, так как в рассматриваемом случае нужно достигнуть температуры около 800 градусов Цельсия.

Химический состав стали 40Х

Результатом сильного нагрева и выдержки металла 40Х на протяжении определенного времени с последующим резким охлаждением в воде становится повышение твердости и уменьшение пластичности. При этом результат зависит от нижеприведенных показателей:

1. скорости нагрева металла 40Х;
2. времени выдержки;
3. от скорости охлаждения.

При проведении работы в домашних условиях следует учитывать температуру обработки и время охлаждения.

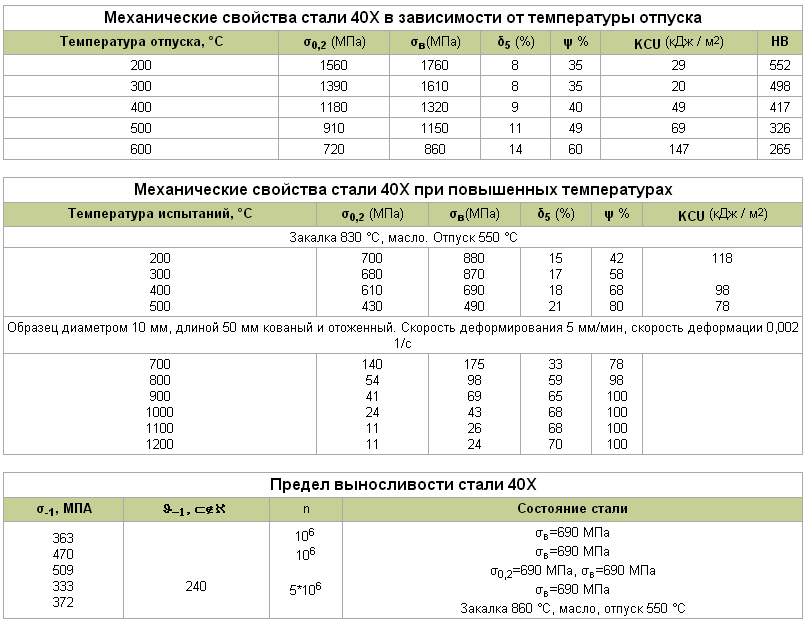

Механические свойства стали 40Х в зависимости от температуры отпуска

В домашних условиях ТВЧ используется крайне редко. После проведения работы при использовании ТВЧ повышается эксплуатационная прочность детали, что связано с появлением поверхностных сжимающих напряжений.

Провести закалку 40Х на примере изделия болта М24 можно следующим образом:

1. разогревается электропечь;
2. следует провести разогрев до 860 °C, для чего в некоторых случаях необходимо 40 минут;
3. время, необходимое для аустенизации, после которого проводится охлаждение, составляет 10-15 минут. Равномерный желтый цвет изделия – признак правильного прохождения процесса закалки 40Х;
4. завершающим этапом становится охлаждение в ванной с водой или другой жидкостью.

Определить самостоятельно момент, после которого следует охладить металл, в промышленных и домашних условиях невозможно. Именно поэтому по проведенным исследованиям было принято, что для нагрева металла в электропечах необходимо 1,5-2 минуты на один миллиметр, после чего структура может быть перегрета.

Определение твердости проводится по методу Роквелла. Улучшение, проведенное путем отпуска или закалки, можно измерить при помощи обозначения HRC. Стандартное обозначение HR, к которому проводится добавление буквы в соответствии с типом проведенного испытания. Обозначение HRC наиболее часто встречается, последняя буква означает использование алмазного конуса с углом 120 при испытании.

Сталь 40х характеристики применение – Справочник металлиста

Среди всех различных материалов, которые применяются в машиностроительной и других областях, наибольшее распространение получила сталь. Она выпускается в самых различных вариантах исполнения, эксплуатационные качества во многом зависят от химического состава. Процесс легирования позволяет придать материалу определенные эксплуатационные качества.

К примеру, высокая концентрация хрома приводит к повышению коррозионной стойкости. Довольно большое распространение получила сталь 40Х. Она представлена легированной структурой, которая может выдерживать несущественное воздействие влаги и некоторых химических веществ.

Сталь 40Х, характеристики которой могут быть улучшены при проведении термической обработки, имеет ряд особенностей, о которых далее поговорим подробнее.

Сталь 40х

Влияние термической обработки на качество

Сталь в исходном состоянии представляет собой довольно пластичную массу и поддается обработке путём деформирования. Ее можно ковать, штамповать, вальцевать.

Для изменения механических свойств и достижения необходимых качеств применяется термическая обработка металла. Суть термической или тепловой обработки заключается в применении совокупности операций по нагреву, выдержке и охлаждению твердых металлических сплавов. В результате такой обработки сплав изменяет свою внутреннюю структуру и приобретает определенные, необходимые производителю и потребителю, свойства.

Критические точки

Критические точки — это температуры, при которых изменяется структура стали и ее фазовое состояние. Вычислены в 1868 году русским металлургом и изобретателем Дмитрием Константиновичем Черновым, поэтому иногда их называют точками Чернова.

Обозначают такие точки буквой А. Нижняя точка А1 соответствует температуре, при которой аустенит превращается в перлит при охлаждении или перлит в аустенит при нагреве. Точка А3 — верхняя критическая точка, соответствующая температуре, при которой начинается выделение феррита при охлаждении или заканчивается его растворение при нагреве.

Если критическая точка определяется при нагреве, то к букве «А» добавляется индекс «с», а при охлаждении — индекс «r».

Для данной стали определена следующая температура критических точек:

• 743*С — Ас1;
• 815*С — Ас3;
• 730*C — Аr3;
• 693*C — Ar1.

Алгоритм термообработки стали и сплавов:

• отжиг:
• закалка;
• отпуск;
• нормализация;
• старение;
• криогенная обработка.

Термообработка для стали 40х. Характеристика температурного режима в соответствии с требованиями ГОСТ 4543–71:

• закалка стали 40х в масляной среде при температуре 860*С;
• отпуск в воде или масле при температуре 500*С.

В результате такой термической обработки данная сталь приобретает повышенную твердость (число твердости НВ не более 217), высокий предел прочности при разрыве (980 Н/м2) и ударную вязкость 59 Дж/см2.

Предел текучести

Говоря о механических свойствах, нужно обязательно упомянуть о такой важной характеристике, как предел текучести. Если приложенная нагрузка слишком велика, то конструкция или ее детали начинают деформироваться и в металле возникают не упругие (полностью исчезающие, обратимые), а пластические (необратимые остаточные) деформации

Говоря другими словами, металл «течет».

Предел текучести — это граница между упругими и упругопластическими деформациями. Значение предела текучести зависит от множества факторов: режима термической обработки, наличия примесей и легирующих элементов в стали, микроструктуры и типа кристаллической решетки, температуры.

В металловедении различают понятия физического и условного предела текучести.

Физический предел текучести — это такое значение напряжения, при котором деформация испытываемого образца увеличивается без увеличения приложенной нагрузки. В справочниках эта величина обозначается σт и для марки 40х ее значение не менее 785 Н/мм2 или 80 КГС/мм2.

Следует отметить, что пластические (необратимые) деформации появляются в металле не мгновенно, а нарастают постепенно, с увеличением приложенной нагрузки. Поэтому, с точки зрения технологии, уместнее применение термина «условный (технический) предел текучести».

Условным (или техническим) пределом текучести называется напряжение, при котором опытный образец получает пластическое (необратимое) удлинение своей расчетной длины на 0.2%. В таблицах эта величина обозначается как σ 0,2 и для стали 40х составляет:

• при температуре от 101 до 200*С — 490 МПа;
• при температуре от 201 до 300*С — 440 МПа;
• при температуре от 301 до 500*С — 345 МПа.
