Как сделать пусковую кнопку для маятникового станка из УШМ
УШМ работает при нажатии кнопки. Причем, скорость вращения шпинделя зависит напрямую от усилия прижима кнопки. Это означает, что в кнопку встроен регулировочный механизм, работа которого облегчает эксплуатацию инструмента. При эксплуатации УШМ на стационарном станке необходимо продумать пусковую систему, чтобы не приходилось одной рукой держать рукоятку, а второй нажимать на кнопку.
Если инструмент оснащен обычной кнопкой, которая автоматически фиксируется при ее включении, как например, в первом варианте сооружения станка, то здесь не возникает никаких трудностей. Сначала включается инструмента, а затем можно выполнять работы. Однако большинство углошлифовальных машин оснащены кнопками самоотключения, которые необходимо удерживать рукой во время работы. Из этой ситуации есть два выхода:
- Воспользоваться стяжками (к примеру, пластиковыми) или хомутами соответствующего диаметра. Ими фиксируется кнопка в нажатом положении. При этом учитывать также необходимо и фиксатор, который отвечает за самовключение инструмента. И фиксатор, и кнопку необходимо стянуть хомутом, стяжкой или прочими подобными материалами. При этом принцип работы устройства будет следующий — при необходимости запуска инструмента, необходимо вилку воткнуть в розетку или сделать переключатель
- Переделать пусковую систему — рационально в случае, если инструмент планируется использовать чаще в качестве отрезного станка, чем автономной болгарки. Для этого необходимо вывести провода из УШМ на отдельный переключатель, которым будет происходить включение и отключение инструмента при такой необходимости
Кнопку включения, если она выводится, лучше всего расположить на рукоятке. Самодельный станок не требует больших затрат на его изготовление, что собственно, и является главным его преимуществом.
Как изготовить станину для болгарки
Болгарку можно использовать для шлифования или резания при смене необходимых насадок, по принципу работы циркулярной пилы. Таким образом, возможно обрабатывать трубы и заготовки даже с крупным диаметром по ровному углу сечения.
Для создания станины требуется:
- Болгарка.
- Дрель.
- Сварочное приспособление.
- Стальная пластина.
- Стальная пластина толщиной 3 мм.
- 40×40×5 мм квадратная трубка.
- L-профиль 30×30×3.
- 80-миллиметровый винт, гайка, два винта, пружинные шайбы.

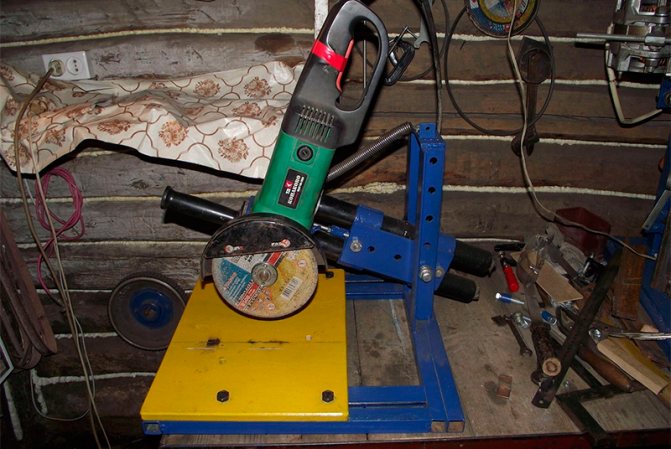

Станина для болгарки
- Шаг 1. Необходимо отрезать детали нужного размера и зачистить ребра от стружек и неровностей.
- Шаг 2: Легкое крепление для углового шлифовального станка.Далее необходимо создание рукояток с обеих сторон для болгарки что увеличит количество возможных позиций во время работы.Ручки для болгарки могут быть немного наклонены, вместо того, чтобы указывать прямо вверх и вниз для удобного обхвата. Хомут, который соединяет ручки с болгаркой может быть V образной формы, что создаст оптимальные условия для отличной работы. Эта форма делает эту простую структуру достаточно прочной, нет необходимости в дополнительных подключениях. Для соединения нового модуля используются фабричные пазы с резьбой у болгарки. Перед сваркой просто установите эти пластины и винт (для разборки соединения при необходимости) с помощью угловой шлифовальной машины. Держите режущий диск на своем месте и используйте прямой угол для подкладки.
- Шаг 3: Сделайте дополнительную позицию для ручек.Сделано отверстие, достаточно большое, чтобы резьба рукоятки надежно вкрутилась в пазы (10 мм). Отрежьте ручку необходимую для основы формы и закрепите гайку на просверленном отверстии.Далее, требуется сварить элементы. Поместите и сформируйте его так, чтобы все еще удавалось нажимать кнопку «Блокировка диска». Таким образом, вы можете изменить новый диск без необходимости удаления вашего приложения.
- Шаг 4: Создание нижней пластины.Необходимо создать 8-миллиметровые отверстия для «задней остановки», это часть 30х15 мм L-профиля, упомянутая ранее. Подключен к нему стыковыми сварными швами. Таким образом, нижняя пластина остается прямой, и результат выглядит лучше.
- Шаг 5: Подключение к нижней части.Соединить эти две части металлического модуля вместе.Можно использовать простой «шарнир» из куска 40x40x 5 мм из квадратных труб.Просверленное отверстие диаметром 12 мм к центру стороны, через обе поверхности. Изделие приваривается.
- Шаг 6.Материал отталкивается от «задней стопы», так что угловое шлифовальное приспособление подходит для перемещения ниже по вертикали. Сварные швы требуется очистить с помощью стальной щетки и, наконец, покрасить ее в необходимый цвет.
Типы конструкций под болгарку
Существует несколько типов стоек под болгарку. Они отличаются расположением и временем, потраченным на сборку. К первому типу относится станина, под которой закреплена углошлифовальная машина. Рабочая поверхность представлена отрезным диском. При этом резка профиля из металла будет подобна распилу деревянных элементов циркулярной пилой.
Такая установка не очень популярна из-за необходимости двигать заготовку. Процесс нарезания в этом случае становится небезопасным. Но есть плюсы – это быстрое нарезание тонких металлических листов.
Ко второму типу относится установка с применением каркаса. В данном типе могут быть разные исполнения крепления. Но все они должны быть надежны. Можно закрепить болгарку к станине посредством крепления болтами в месте рукоятки. Также возможно закрепить болгарку к стойке болтами на защитном кожухе, в котором предварительно сделать отверстия. Этот вариант исполнения считается наиболее простым и удобным, и не требует много деталей.

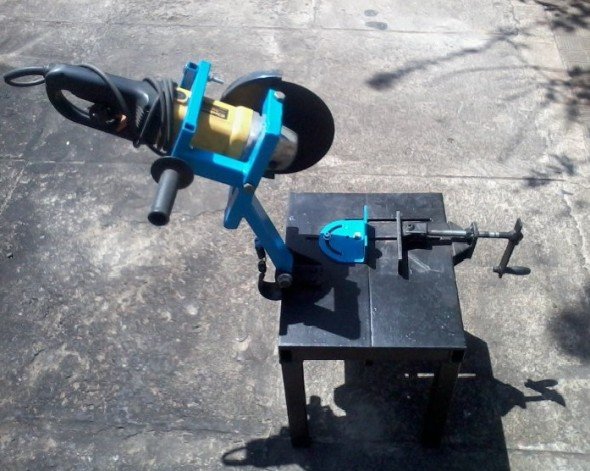

Еще углошлифовальную машину можно крепить методом маятниковой пилы. Этот метод подразумевает неподвижность обрабатываемого элемента, а вращается только круг. Маятниковая пила располагается над столешницей. Это позволяет обрезать предмет под необходимым углом. При этом способе работа с болгаркой становится безопасной и быстрой. Также можно в любое время использовать болгарку для обычных целей.
Станина для резки листовой стали
Основные части такого станка:
- Основание. Оно в идеале должно быть не меньше листа, который предполагается резать болгаркой, или позволять укладывать на него полностью область реза. В качестве материала для изготовления необходимо использовать сталь, чтобы она забирала на себя тепло, не позволяя перегреваться линии раскроя стали.
- П-образная стойка. Этот элемент конструкции служит как направляющая для протягивания болгарки. Длина отрезка между ножками стойки должна быть достаточной, чтобы класть между ними лист, плюс позволять свободно вмещаться телу болгарки.
- Каретка – подвижный элемент, который перемещается по п-образной стойке на подшипниках. К ней крепится маятниковая консоль и ограничитель глубины опускания отрезного диска.
- Маятниковая консоль служит механизмом опускания УШМ до уровня рабочей позиции. Также к ней прикреплена ручка управления инструментом.
Станина для резки листовой стали
Станки для болгарок, которыми можно резать листовой материал из стали, намного сложнее, чем обычные маятниковые. Основная сложность здесь заключается в том, что лист металла имеет определенные линейные размеры и на протяжении всей линии нужно соблюсти ровность резания. Другой сложностью здесь можно считать эффект нагрева области реза, при котором металл расширяется и зажимает диск УШМ в канале, что чревато заклиниванием и разрывом инструмента со всеми вытекающими последствиями.
Основные части такого станка:
- Основание. Оно в идеале должно быть не меньше листа, который предполагается резать болгаркой, или позволять укладывать на него полностью область реза. В качестве материала для изготовления необходимо использовать сталь, чтобы она забирала на себя тепло, не позволяя перегреваться линии раскроя стали.
- П-образная стойка. Этот элемент конструкции служит как направляющая для протягивания болгарки. Длина отрезка между ножками стойки должна быть достаточной, чтобы класть между ними лист, плюс позволять свободно вмещаться телу болгарки.
- Каретка – подвижный элемент, который перемещается по п-образной стойке на подшипниках. К ней крепится маятниковая консоль и ограничитель глубины опускания отрезного диска.
- Маятниковая консоль служит механизмом опускания УШМ до уровня рабочей позиции. Также к ней прикреплена ручка управления инструментом.
Виды приспособления, их достоинства и недостатки
Существует два вида конструкций отрезных станков, отличающихся расположением болгарки, которые можно смастерить в домашних условиях.
Первая установка представляет собой станину с жёстко закреплённой под ней угловой шлифовальной машиной. На рабочей поверхности виден только отрезной диск, который свободно проходит в прорезь стола. Раскрой металлического профиля или листа в этом случае полностью идентичен распилу деревянных заготовок с помощью циркулярной пилы. Несмотря на очень простую конструкцию, подобная схема особой популярностью не пользуется. Те, кто изготовил такое приспособление, отмечают неудобство в использовании из-за необходимости передвигать заготовку. Это значительно снижает точность работы и делает процесс небезопасным. Единственное преимущество станка с нижним расположением УШМ — возможность быстро раскраивать тонкие металлические листы.

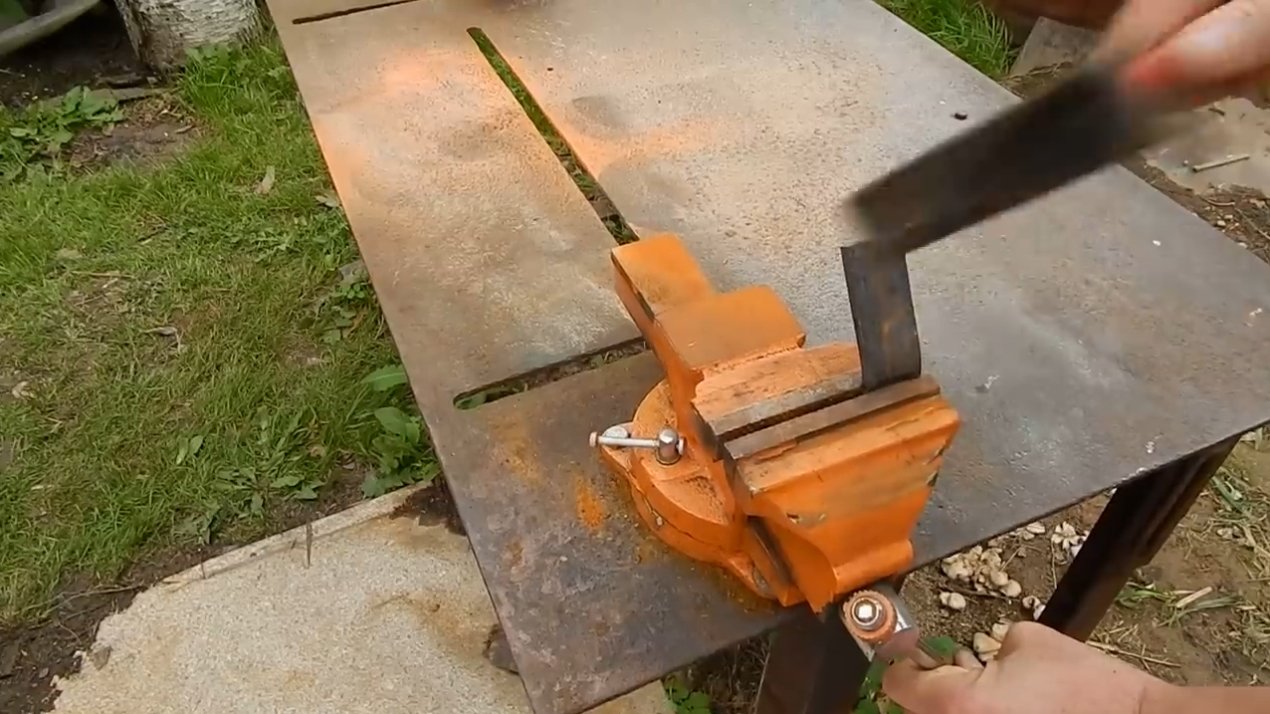

Отрезной станок с нижним расположением болгарки может использоваться как для резки металла, так и в качестве циркулярной пилы
Вторая схема, при которой деталь остаётся неподвижной, а перемещается сам отрезной круг, более удобна. Так называемая маятниковая пила, размещённая над столешницей, позволяет отрезать заготовку точно под требуемым углом, при этом появляется возможность сделать нужное количество однотипных деталей. Из-за расположения шлифмашины сверху распил заготовок не требует усилий, а эксплуатация агрегата становится простой и безопасной. К несомненным достоинствам конструкции относится и возможность быстрого демонтажа болгарки для традиционного использования. Что же касается недостатков этого способа, то слабым звеном можно считать шарнирное соединение, которое усложняет конструкцию станка.

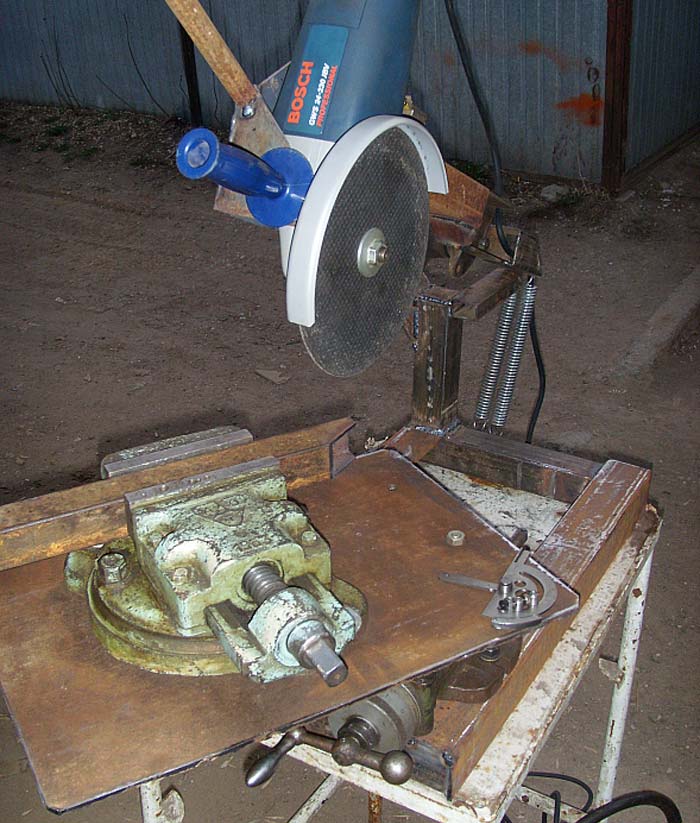

Станок для резки металла с верхним расположением болгарки имеет более удобную конструкцию и даёт возможность раскроя заготовок под нужным углом

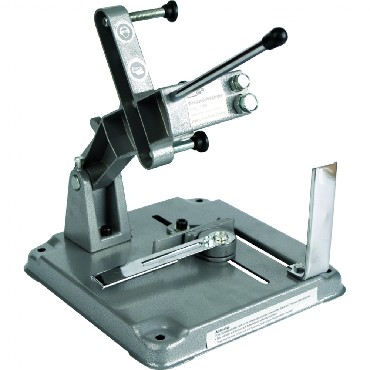

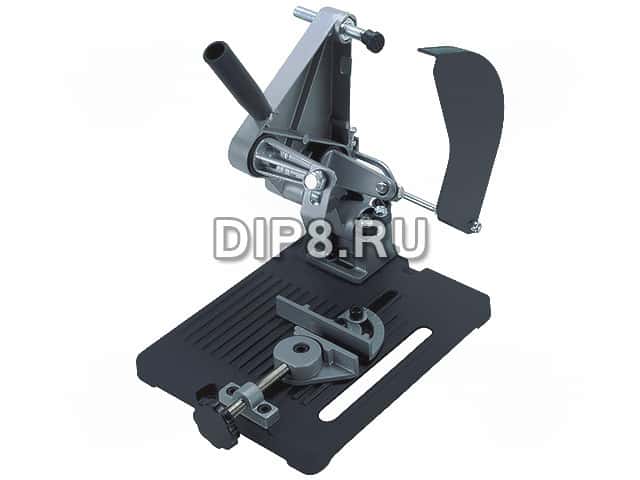

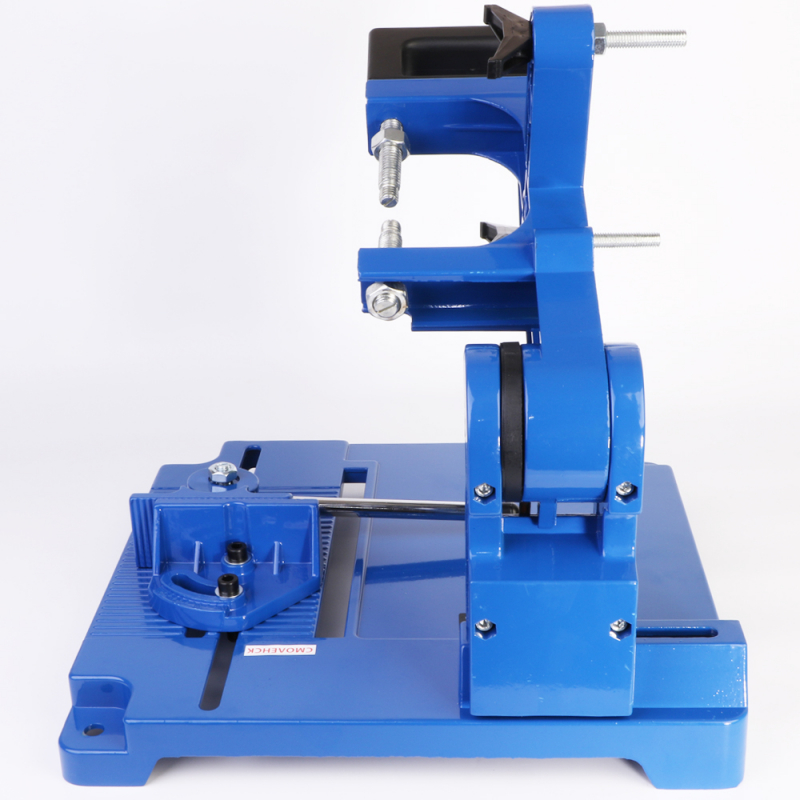

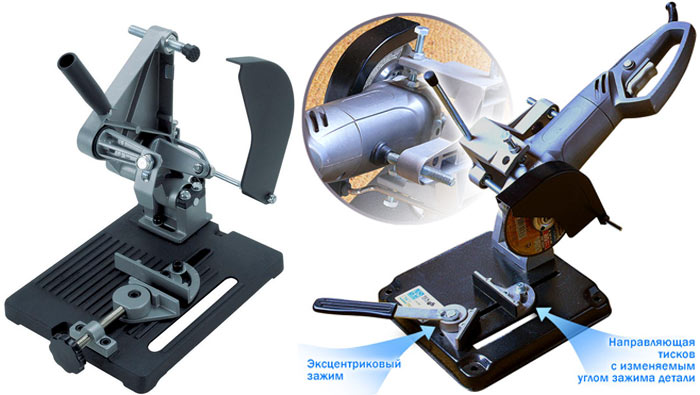

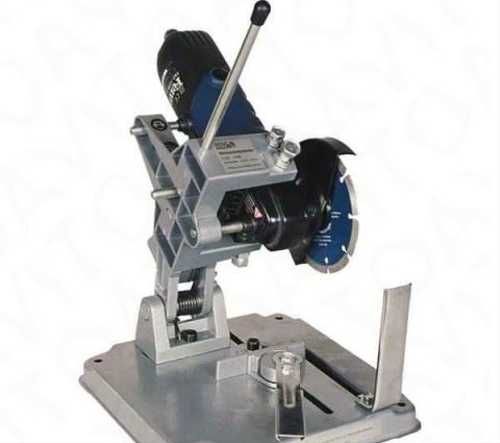

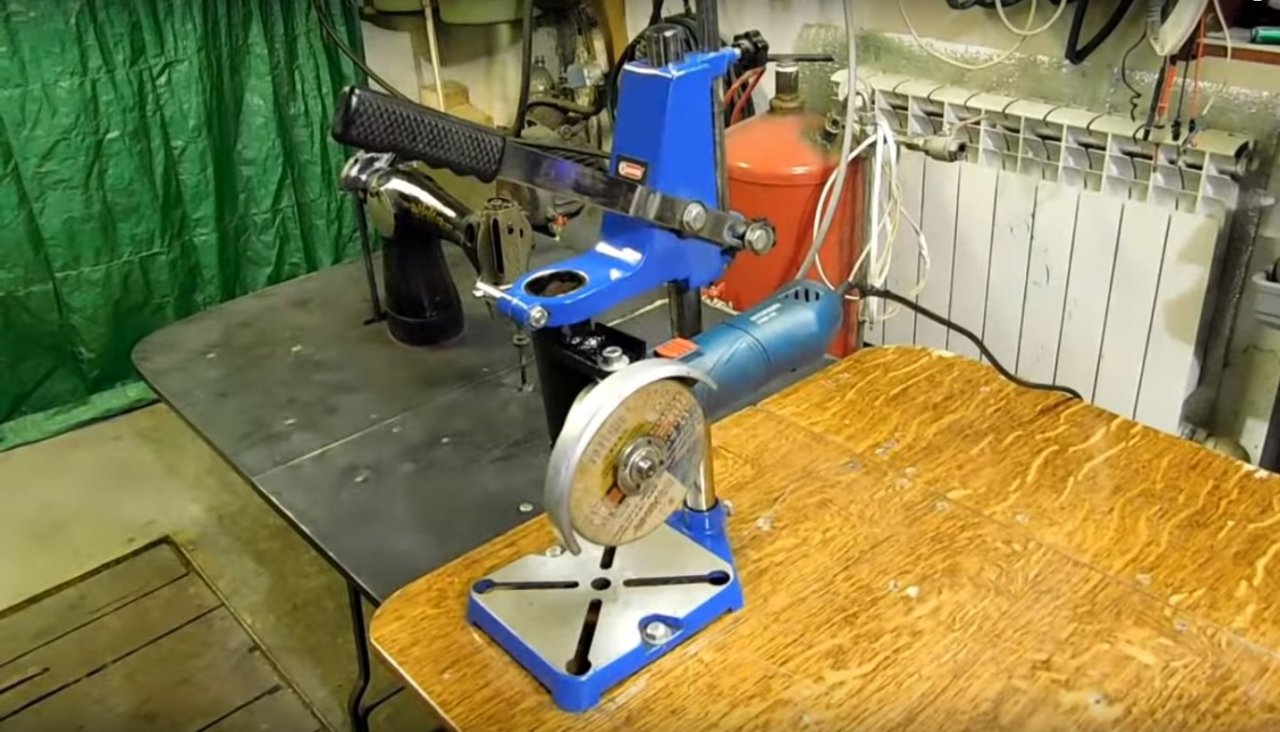

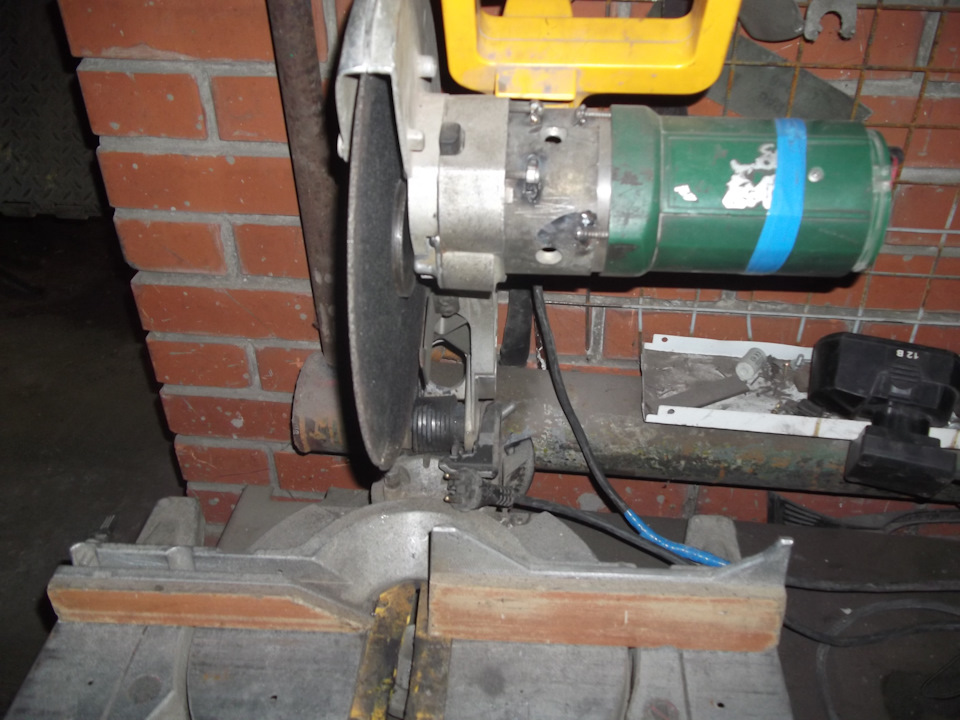

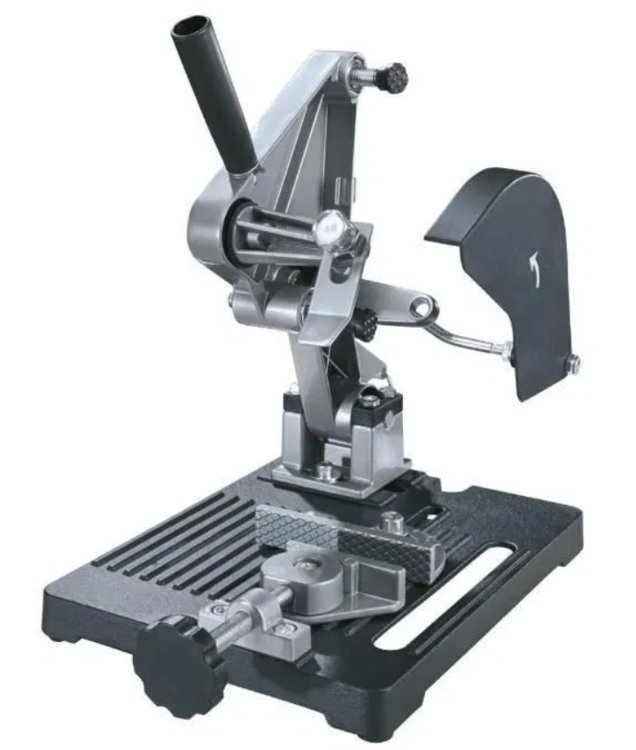

Стойка для болгарки своими руками — обзор вариантов
Главные задача данной стойки:
- надежно крепить инструмент на консоли;
- обеспечивать минимальные отклонения от плоскости реза во время работы;
- надежно удерживать инструмент в верхнем положении.

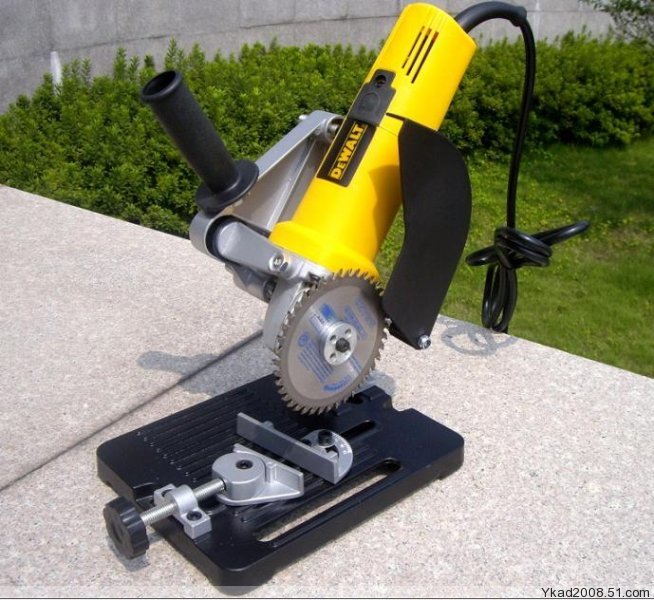

Для крепления болгарки на консоли подходят резьбовые крепления ручки на ее головке. Их – 3, и этого более, чем достаточно для надежной фиксации.
Иногда их используют не все.
А иногда для крепления болгарки задействуют достаточно жесткий и надежно закрепляемый на ее головке защитный кожух.
Для небольших болгарок, работающих с дисками до 125 — 150 мм, иногда достаточным будет крепление корпуса к консоли при помощи мощных хомутов, но для предотвращения осевого проворачивания инструмента должна быть задействована упорная площадка головки шлифмашинки.
УШМ, работающие с отрезными дисками большого диаметра (200 – 230 мм), кроме надежного крепления их к консоли, должны иметь хорошую опорную базу крепления самой консоли к рабочему столу.
Этим обеспечивается минимальное отклонение от плоскости реза.

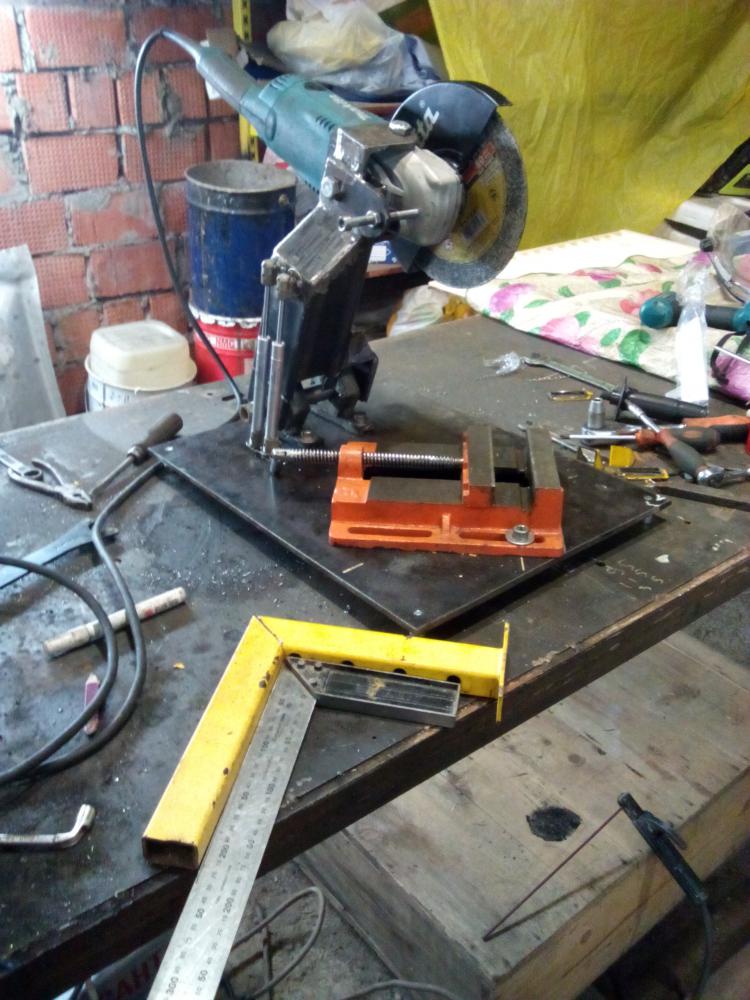

Многие самодельщики обеспечивают колебательное движение консоли установкой одного — двух подшипников для ее крепления к рабочему столу. Для этого часто используют готовые подшипниковые узлы автомобилей или велосипедов. Однако достаточную подвижность обеспечит и простое болтовое соединение, детали которого при хорошей смазке будут работать в качестве обычных подшипников скольжения.
Так, как это показано в видеоролике, описывающем незамысловатую конструкцию стойки для УШМ из металла:
Правда, мы бы не стали полагаться на такую надежность фиксации инструмента в верхнем положении, как рекомендует автор видео, а установили бы натяжную пружину в удобном месте.
Понятно, что ремонт такого крепления консоли сводится к замене болта, или, в крайнем случае, к простому увеличению его диаметра или установке втулки при большом износе сопрягаемых деталей.
Подобный принцип обеспечения соблюдения плоскостности реза обеспечивается и при изготовлении стойки не из уголков, а из профильных труб. Посмотрите коротенькое видео о простой самодельной металлической стоки для УШМ:

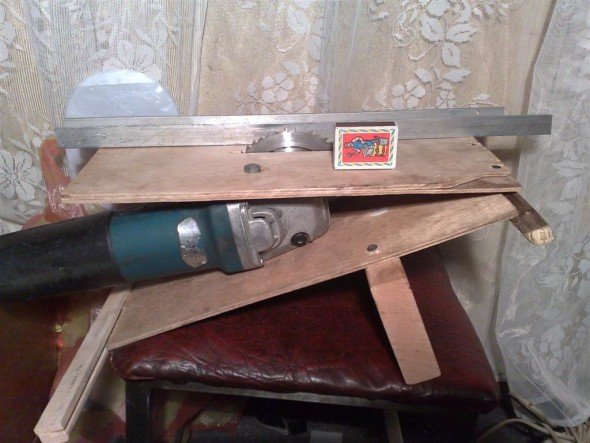

Мало кто решается делать деревянную стойку для болгарки, но это вовсе не означает, что ее делать нельзя. А вот некоторые конструктивные решения, которые мы хотим вам показать, вполне могут послужить вам источником идей для создания стойки собственной конструкции, в т.ч. и из этого материала.
Для увеличения картинки — нажмите на нее:
Stoika-dlya-bolgarki-18
Stoika-dlya-bolgarki-16
Stoika-dlya-bolgarki-17
Иногда для обеспечения возврата инструмента в верхнее положение после осуществления реза, вместо натяжной пружины, используют обычный противовес, компенсирующий вес самого инструмента.
А о чем, собственно, речь?
Только традиционных конструкций агрегатов для точной порезки листовых, рулонных и длинномерных материалов известны десятки, это не считая лазерных и пр. из века высоких технологий. Мы далее будем рассматривать станки с качающимся рабочим модулем и круглым вращающимся режущим органом – абразивным или пильным диском. Такие отрезные станки называются маятниковыми. Они наиболее универсальны (в т.ч. пригодны для протяжки – ведения продольного реза ограниченной длины) и выполнимы самостоятельно в сарайно-гаражной мастерской. Когда говорят «отрезной станок», то в подавляющем большинстве случаев подразумевается именно маятниковый (pendulum cut grinder по англ.).
Мотор или УШМ?
Имеется в виду привод станка – отдельный или совмещенный в моноблоке с рабочим (режущим) органом и силовой передачей на него. Отдельный мотор имеет то преимущество, что качающуюся часть агрегата – качалку (маятник, коромысло) можно сделать должным образом уравновешенной, что намного упрощает работу на станке и повышает его производительность; последняя сравнительно слабо зависит от сопротивления материала резанию
Кроме того, весь станок можно сделать пригодным для интенсивной круглосменной работы, что может быть важно для извлекающих доход при помощи рук, растущих откуда надо, и головы, работающей как надо. УШМ (болгарка), как известно, может работать непрерывно в течение 20-60 мин
(смотря по модели), а затем – вынужденный техпростой для остывания инструмента. Но для эпизодического использования УШМ имеет ряд преимуществ:
- Достаточно выносливый и точный отрезной станок из болгарки может быть изготовлен без точеных деталей и с минимумом сварочных работ или вовсе без них, см. далее.
- Базовый инструмент остается пригодным для ручной работы вне станка.
- Электропитание – однофазное 220 В из бытовой розетки.
- Не требуются пусковые устройства и защитное заземление, т.к. в широкую продажу поступают только УШМ с двойной изоляцией.
- Внешняя характеристика коллекторного электродвигателя УШМ мягче, чем асинхронного электромотора с короткозамкнутым ротором, что экономит мощность мотора и расход электричества. В большинстве случаев (кроме порезки толстых прочных и/или вязких материалов) можно считать, что болгарка на 800 Вт электрических эквивалентна асинхронному мотору с 1,2 кВт на валу (см. далее), а УШМ на 1300 Вт – отдельному мотору на 2,2 кВт.
- Отрезные станки из УШМ более легки, компактны и транспортабельны, чем с отдельным приводом.
- Недорогие болгарки не снабжаются регуляторами частоты вращения, но к ним подходит обычный регулятор оборотов для дрели (не более $20; обычно $5 – $6). «Частотник» для асинхронного мотора до 2,5 кВт стоит от $50.
В целом, если вы занимаетесь сборкой металлоконструкций на месте и располагаете автотранспортом, или торгуете металлопрокатом (либо древесным длинномером) с порезкой в размер от заказчика, то вам нужно делать станок с отдельным приводом. Если же торцовка и порезка точно под углом для вас не каждодневная необходимость, то лучшей будет отрезная станина для болгарки.
О регулировании оборотов

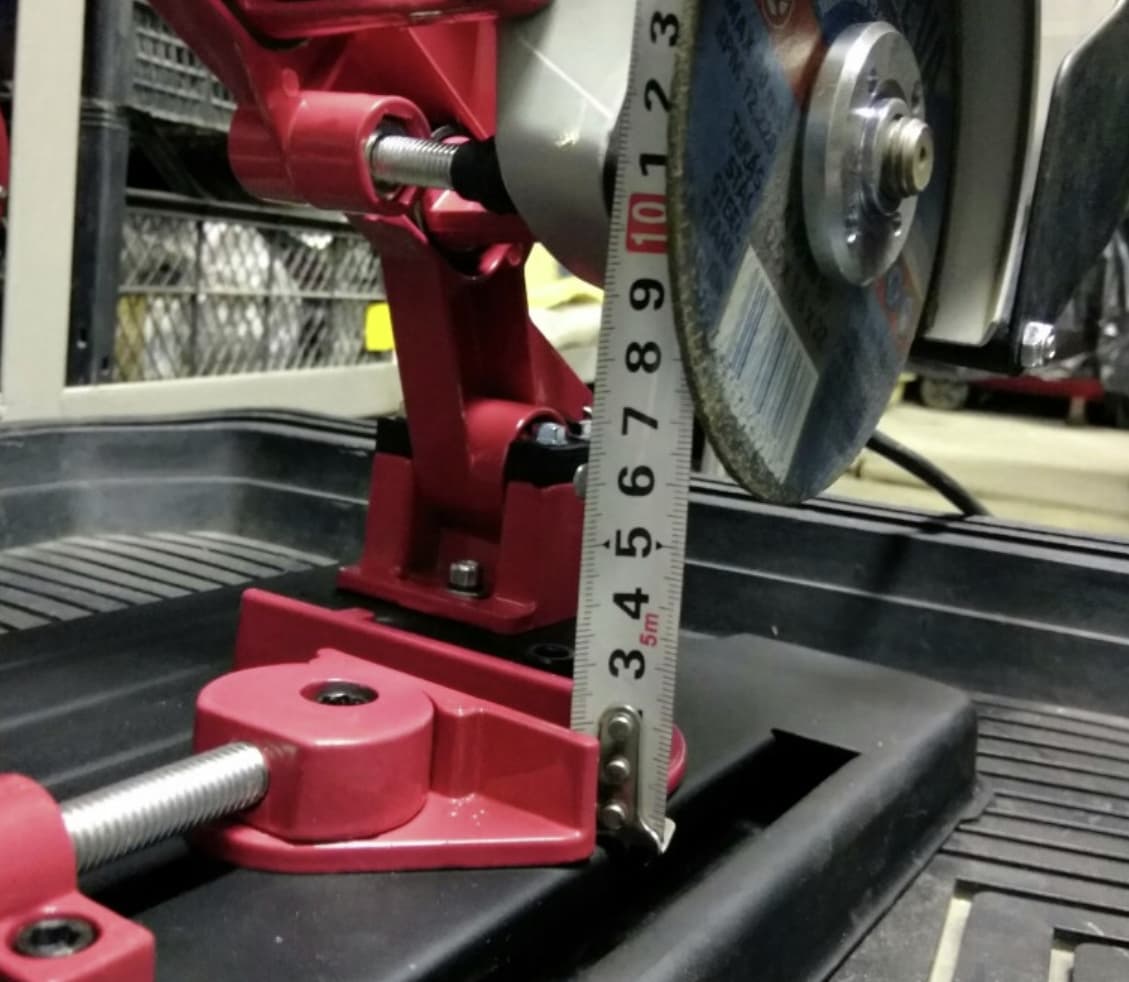

А зачем регулировать обороты диска? Чтобы на превысить указанную на нем же максимальную линейную скорость края и/или частоту вращения. Иначе диск, может быть, и не разорвет, но его производительность сильно упадет, износ усилится, а качество реза ухудшится. Номинальные скорости вращения асинхронных моторов 2800-2850 мин–1 позволяют использовать обычные диски диаметром до 350-400 и более мм, что дает глубину реза как минимум до 150 мм. Шпиндель болгарки крутится гораздо быстрее (от 6000 мин–1), и ставить на него обычный диск диаметром более 160 мм опасно. Глубина реза выходит до 50-60 мм, а скоростной диск стоит дорого и быстро стирается. Установка регулятора оборотов решает проблему. Производительность и качество реза не страдают, т.к. определяются линейной скоростью вращения по режущей кромке.
О названии
УШМ звучит «технически», но по сути дела неточно, т.к. болгаркой много больше режут, чем шлифуют. «Угловая дрель» еще неудачнее, т.к. to drill – сверлить, буровить, для чего УШМ вообще непригодна. Угловая шлифовальная машина это калька с англ. «angle grinder machine». Но английское to grind по смыслу гораздо шире всех видов абразивной обработки. Напр., мясорубка это meat grinder. У «to grind» точного русского аналога нет; по смыслу это что-то вроде «кромсать в клочки по закоулочкам». В общем, просторечное «болгарка» терминологически некорректно, но достаточно кратко, и понятно, что это такое.

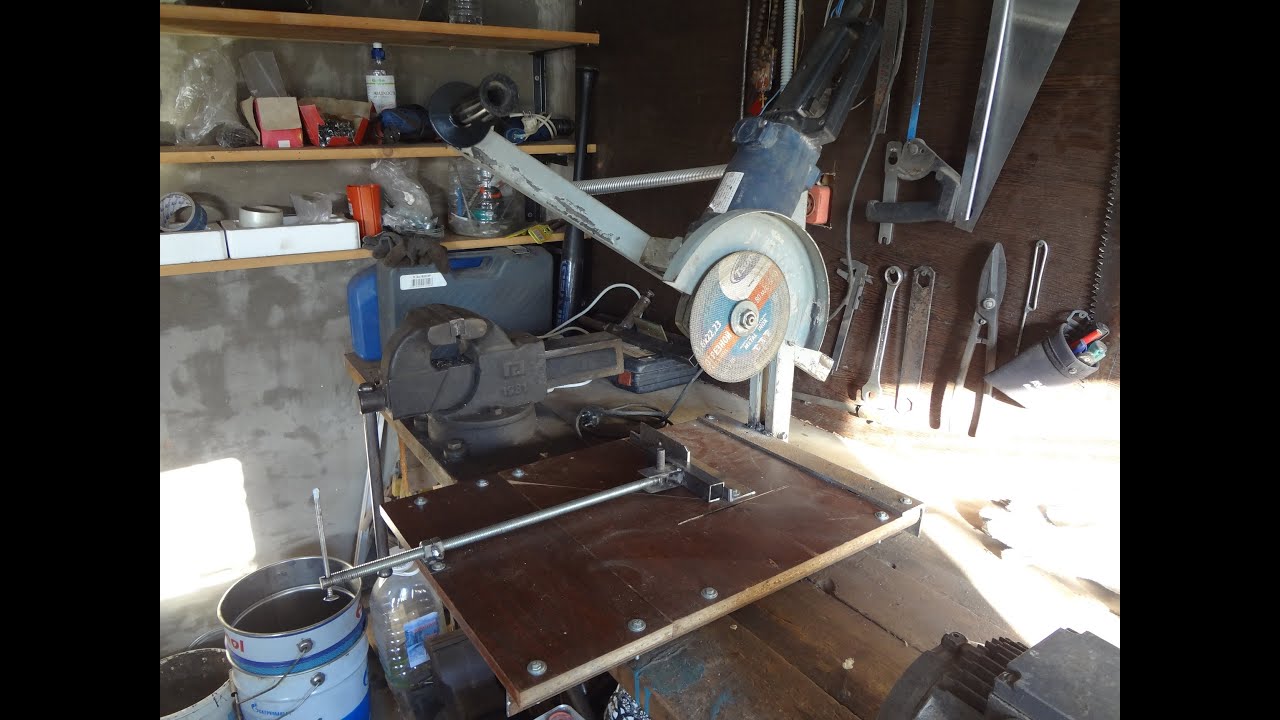

Переделка болгарки в станок по шагам: 10 этапов сборки, электрическая схема к чертежам
Для самостоятельного создания станка необходимо выбрать конструкцию, соответствующую имеющимся навыкам и возможностям. Проще всего собрать станок из заготовок, созданных по чертежам в профильной металлообрабатывающей мастерской. В противном случае, придется осваивать сварочные технологии и приобретать необходимое оборудование.
Ниже приведен пошаговый алгоритм самостоятельной сборки с полезными комментариями:
- После утверждения параметров проекта приобретают необходимые материалы, заготовки, инструменты и сменные насадки. Список покупок определяют на основе подготовленного комплекта конструкторской документации. Соблюдение действующих стандартов в этом случае не требуется. Однако необходимо указать все важные данные, как в приведенных выше примерах.
- Нарезают заготовки для силового каркаса. Стол создают из листовой стали толщиной не менее 5 мм.
- К рычагу маятника сваркой присоединяют поперечный вал. При создании этого узла тщательно контролируют перпендикулярность деталей.
- Для крепления УШМ подойдет захват в виде буквы «П». В его боковых частях делают отверстие под болты. Этими крепежными изделиями ручной инструмент жестко присоединяется к станине. Выбирают достаточно прочную часть корпуса болгарки.
- Дополнительную фиксацию обеспечивают с помощью металлического хомута. Все перечисленные крепления делают жесткими для повышения точности.
- Подшипники поворотного узла запрессовывают. Вместо типовых узлов фабричного производства используют подходящие по внутреннему диаметру стальные трубы с толстыми стенками.
- Узлы в сборе закрепляют на оси двух сторон.
- Сваркой присоединяют к платформе маятник. Чтобы не испортить подшипники рекомендуется ограничить повышение температуры. Для охлаждения пользуются пропитанной водой тканью.
- Приваривают блок с креплением для болгарки. Устанавливают на место УШМ, защитные приспособления, возвратную пружину.
- Уточняют качество сборки, надежность креплений, функциональность маятника. Подключают станок, проверяют работоспособность сначала на холостом ходу и далее – в рабочем режиме. Паз в столе прорезают соответствующим по ширине диском.
Картинка № 8. Подключение магнитного пускателя с кнопками отключения и защитным тепловым реле
Посмотрите на Картинку № 8. Здесь приведена электрическая схема к чертежам, улучшающая защищенность оборудования от перегрева. Она же пригодится для быстрого аварийного отключения. Одну или несколько кнопок для разрыва соответствующей цепи устанавливают в удобном месте корпуса станка. Также применяют выключатели с ножным приводом.

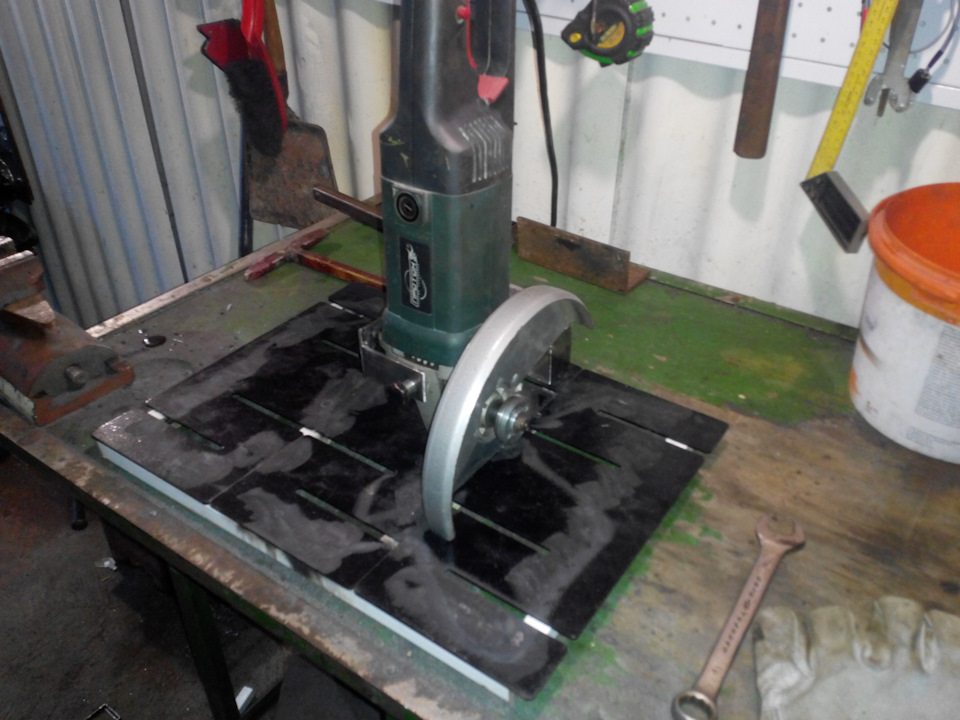

Как изготовить станину для болгарки
Для каждого очевидно, что крайне сложно держать инструмент, обладающий большим весом, несколько часов. Поэтому для облегчения своего труда при выполнении операции многие мастера изготовляют специальные приспособления, которые называют станины. Когда болгарка оснащена таким приспособлением, то работу по резке можно выполнять, задействовав только одну руку.
Чтобы изготовить станину, сначала необходимо сделать деревянный ящик. Можно обойтись только одной стороной, на которой будет закреплён инструмент. Все остальные стены можно убрать, а вместо них прикрепить ножки специальной конструкции.
Но чтобы добиться эффективности использования болгарки с таким приспособлением, необходимо внести в его конструкцию некоторые изменения.
Первым делом необходимо выполнить демонтаж кожуха болгарки. После этого на инструмент необходимо надеть диск. Когда это действие будет выполнено, его нужно прижать к боковой стенке приспособления.
Необходимо поставить отметку, где был сделан зазор для хода насадки или диска. Его ширина не должна быть слишком большой, иначе посторонние предметы при выполнении работ могут попасть внутрь конструкции.
При желании зазор можно увеличить. Необходимость в этом возникает в тех случаях, когда нужно заменить насадки, не выполняя разбора полностью всей конструкции. Образцы деревянных брусков можно использовать в качестве опорных элементов. После этого можно приступать к выполнению работ по распиливанию заготовок.

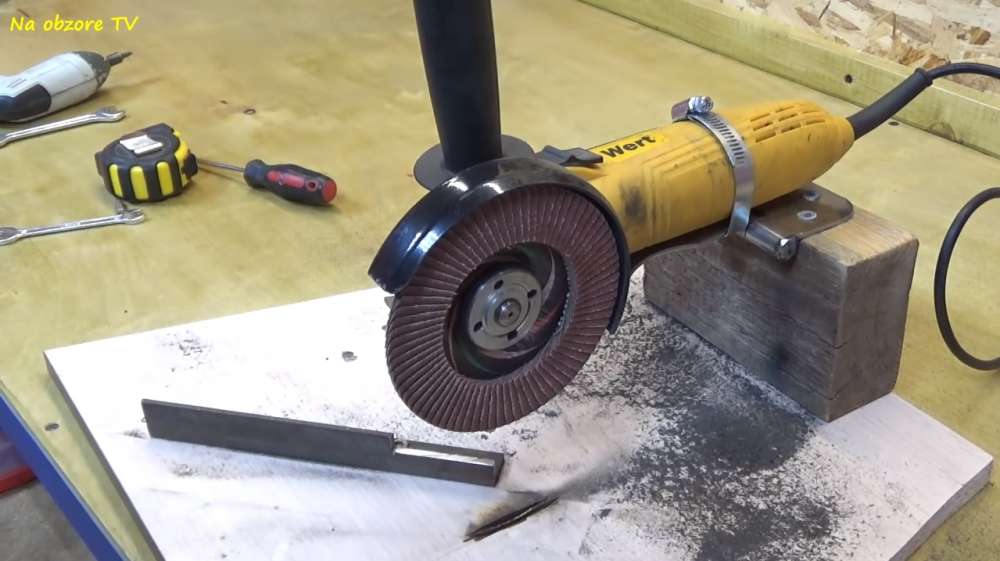

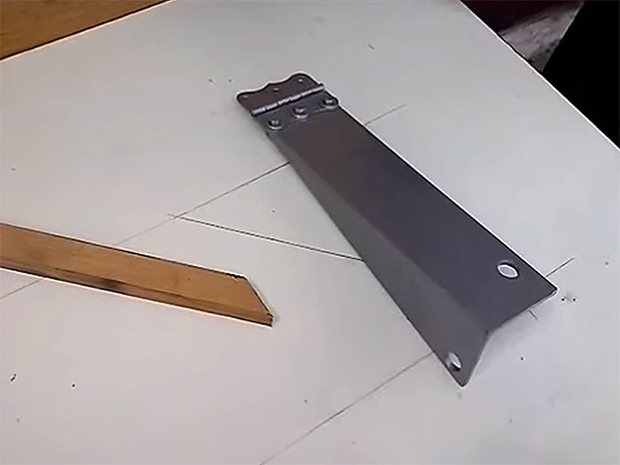

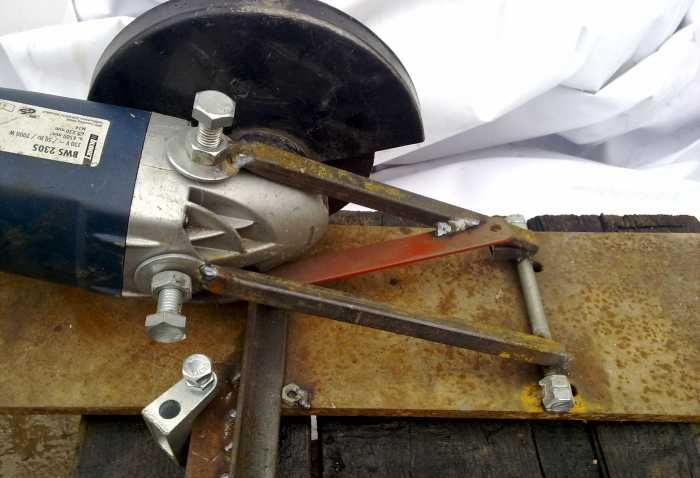

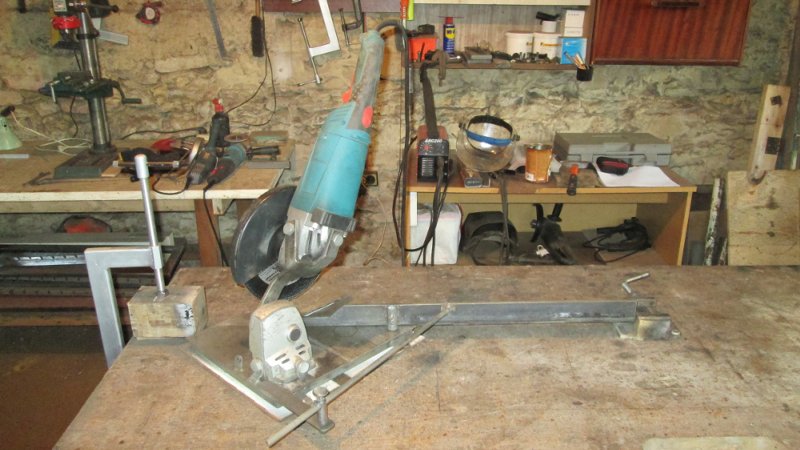

Самое простое приспособление для стойки УШМ
Собственно и стойкой это приспособление не назовешь, а работу с ним можно выполнить практически ту же, что обеспечивает самая технологичная стойка. Принцип его действия понятен из короткого видеоролика:
Но если вместо полосы использовать соответствующий уголок со спиленной частью одной из полок, как это сделал один из авторов похожей конструкции, то отпадет необходимость засверливания глухого отверстия в головке болгарки.
При этом крепление инструмента будет осуществляться двумя винтами в существующие на головке УШМ резьбовые отверстия для ручки. А принцип работы подошвы не изменится – только жесткость ее повысится.
Не изменится также способ использования болгарки в качестве некоего подобия циркулярной пилы с использованием той же подошвы, показанный в еще одном видеоролике того же автора:

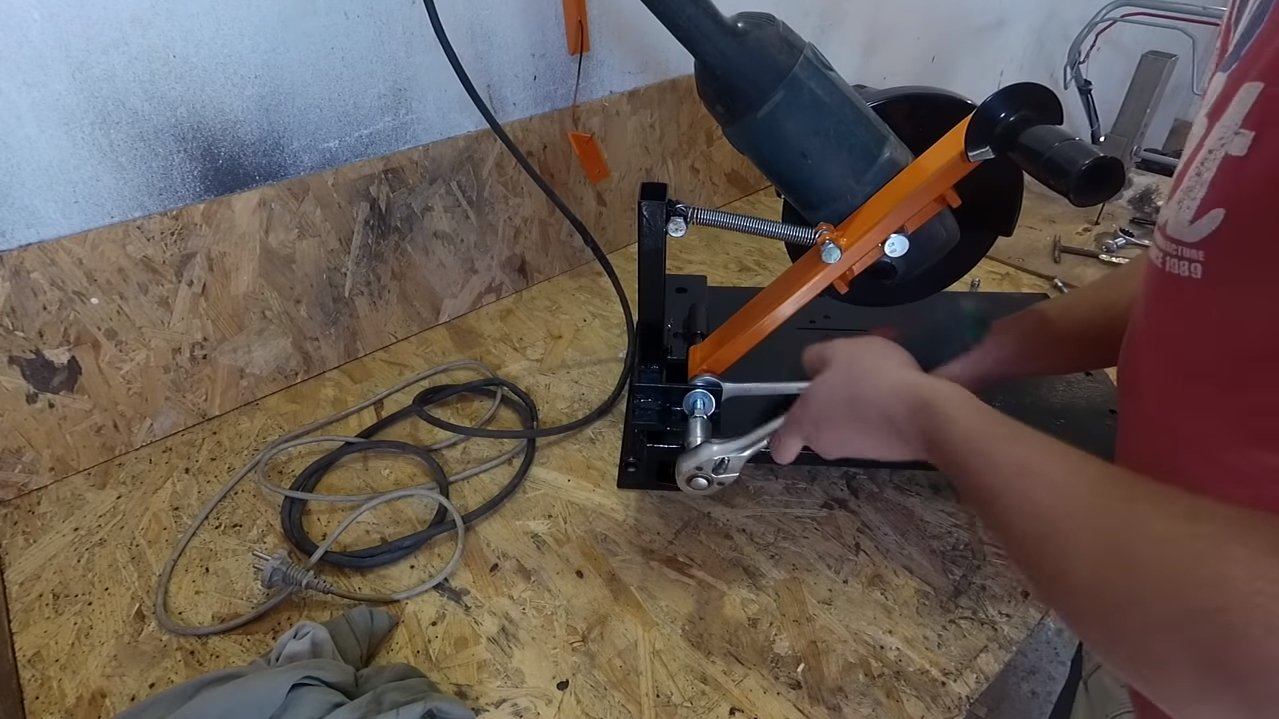

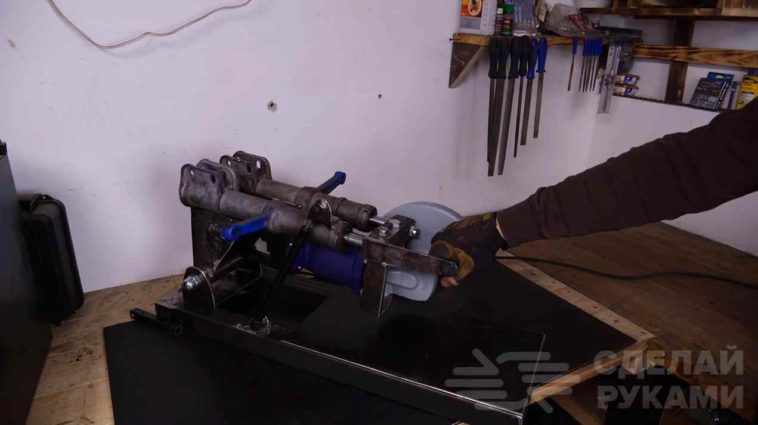

Станок для УШМ с протяжкой из автомобильных стоек
В данном обзоре автор показывает, как сделать отрезной станок для УШМ с протяжкой. Очень полезная самоделка для домашней мастерской.
Для изготовления станка потребуется (УШМ) болгарка, куски металла, две автомобильные стойки, профильные трубы и газлифт.
Также понадобится небольшой кусок металлической круглой трубы и пара подшипников, которые должны быть чуть больше, чем внутренний диаметр трубы.
Первым делом разрезаем кусок круглой трубы вдоль, затем запрессовываем по краям подшипники. Продольный шов на трубе завариваем.
Возможно, вам также будет интересно прочитать, как из металлолома и ступицы автомобиля сделать мини гибочный станок с вертикальным прижимом.
Материалы и инструменты
Первая трудность, с которой сталкивается домашний умелец на этапе подготовки, — поиск нужного материала.
Водопроводные трубы сгодятся для изготовления шарниров и направляющих, металлический уголок для станины.
Главным и самым сложным узлом стойки для болгарки является узел шарнира. На него приходятся наибольшие нагрузки, при этом маятниковый рычаг не должен произвольно отклоняться влево или вправо.
Отнеситесь к конструированию узла с наибольшим вниманием. Идеальным вариантом станет использование роликовых подшипников обеспечит наилучшие точность реза и жёсткость
Здесь лучше потратиться.
Поэтому подберите пару подшипников подходящих размеров — и уже «вокруг них» стройте остальную конструкцию.
Но если с подшипниками не срослось, — можно подсмотреть варианты самодельных конструкций этого узла.
Качеством такая стойка для болгарки своими руками будет уступать подшипниковой, но не критично.
Для «фанерного» станка в качестве шарнирного узла вполне подойдут крепкие петли-навесы, используемые для крепления дверей и калиток.
Для надёжной и плотной фиксации болгарки в держателе, ложе лучше обклеить мягким и прочным материалом. Например, кожзаменителем. А прижимать УШМ к держателю удобнее всего гибкими металлическими стяжками с винтовым узлом. Такие широко применяются в сантехнике и автосервисе.
Станину, на которую будет крепиться стойка для болгарки своими руками, лучше всего сделать из толстого листа металла. Возможны и другие варианты, вплоть до толстой фанеры, закреплённой на раме из деревянного бруса.
Не забудьте, что включение/выключение болгарки на стойке привычным образом теперь не получится.
Если в вашем распоряжении имеются металлические заготовки, то соединять их лучше всего сваркой. Если такой возможности нет, — придется обращаться за помощью к сварщикам, т.к. болтовые соединения со временем разбалтываются и сводят на нет всю жесткость металлического каркаса.

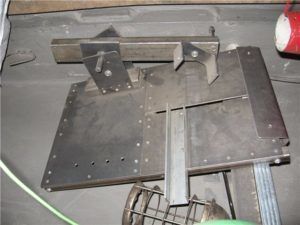

Разборной станок из болгарки
Стационарная рама-стол для крепления болгарки
Теперь рассмотрим еще один способ сделать своими руками отрезной станок по металлу из болгарки. Выгода такой конструкции в том, что станок получиться разборным и переносным. Инструмент здесь понадобится тот же, что и для выполнения полноценного станка, о котором мы говорили выше.
Чертеж будет зависеть от модели конкретной болгарки.
Первое, что нужно знать о таком станке – он выполняется на основе двух рам, расположенных на одной оси. Здесь нижняя рама выполняется в виде подвижной струбцины и уголка, а крепление для болгарки делается перемещающимся по вертикальной линии.
Пружина присутствует и здесь – она нужна для возврата механизма подачи на исходную позицию. С помощью сварочного аппарата можно закрепить линейку со специальным ограничителем.
Запускается подобный станок с пусковой педали, которая включается в сеть с помощью низковольтного реле. Собрав все детали, вместе работоспособность конструкции проверяется на холостом ходу. Если все нормально работает, никакие механизмы не трутся друг о друга, то такой станок достаточно долго вам прослужит.
Учитывая то, что на болгарку можно установить различные диски, не забывайте и об особенностях материалов, которые вы планируете резать. И, главное, никогда не забывайте о технике безопасности при работе с металлорежущим оборудованием.
Необходимые инструменты и материалы
Приступая к изготовлению отрезного станка, следует понимать, что точность его работы напрямую связана с устойчивостью конструкции. Поэтому выбор материала определённой толщины продиктован не столько требованиями к прочности корпуса, сколько необходимостью в его жёсткости.
Прежде чем приступить к работе, надо приготовить:
- трубу профильную «квадрат» (25х25х2,5 мм);
- трубу профильную «прямоугольник» (40х20х2,5 мм);
- лист металлический толщиной 4–5 мм;
- подшипники шариковые № 202, 203 или 204 – 2 шт.;
- пруток калиброванный с толщиной, которая равна диаметру отверстия внутренней обоймы подшипника (до 100 мм);
- пруток диаметром 8–10 мм;
- шину металлическую (20х4 мм);
- болты и гайки c резьбой M8 или M.
Из инструментов понадобятся:
- угловая шлифмашина;
- дрель или сверлильный станок, набор свёрл;
- набор плашек для нарезания метрической резьбы;
- ключи рожковые;
- сварочный аппарат.
Для изготовления станка лучше выбрать болгарку известного производителя
Основным узлом отрезного станка является угловая шлифмашина. Не рекомендуется использовать «малую» болгарку, рассчитанную на отрезные диски диаметром до 125 мм с мощностью до 500–600 Вт. Помните, что чем больше диаметр режущего круга, тем универсальнее и надёжнее будет станок.
Тщательность выбора электроинструмента обусловлена ещё и большим разнообразием конструкций болгарок, присутствующих на рынке. Поскольку подобное оборудование не унифицировано, то отрезной станок строится под определённую модель и размер УШМ. Если оборудование будет ненадёжным, то при выходе из строя будет сложно установить другую болгарку на его место без необходимости переделки креплений и маятника. Вот почему лучше выбирать продукцию от проверенных производителей — Makita, Bosch и так далее.
✨40. УШМ удлиненная
Напоследок подборки покажу болгарку в оригинальном исполнении, сделана конструктивно таким образом, что редуктор находится на удлинённом расстоянии от двигателя.
Такое техническое решение позволяет отрезать или шлифовать детали до которых нет доступа другим инструментам.
Спасибо всем кто досмотрел подборку до конца, буду признателен за ваши лайки, комментарии и подписки на канал.
Иван Миров
Главный редактор , masterkin.ru
- Об авторе
Об авторе
Уже лет 20 работаю своими руками. Пробовал и сантехнику, монтаж конструкций, есть свое маленькое производство. Друзья постоянно спрашиваю как сделать разные вещи. Вот и делюсь я с вами своими идеями в интернете.
Штроборез из болгарки своими руками
Штроборез из болгарки позволяет выполнять своими руками трассировку на все строительные материалы в абсолютной безопасности, так и при отсутствии пыли. Это приспособление для настенного крепления очень полезно, если вам нужно сделать разрезы для монтажа трубопроводов, поместить кабели для электрических систем и для установки труб для гидравлических систем.
Пильное полотно, закрепленное на валу, является основным элементом приспособления. Для обеспечения безопасности диски монтируется внутри специального корпуса, что предотвращает фрагментацию и получение их лично при распиловке.
Штроборез из болгарки своими руками
В зависимости от свойств материала и плотности рекомендуется выбирать мощность двигателя для штробореза из болгарки своими руками. Для борозды кабеля достаточно скромного блока. Для длинной канавки для трубы, желательно приобрести болгарку мощностью не менее 2000 Вт. Некоторые высокопроизводительные модели способны демонстрировать скорость около 6200 оборотов в минуту, что служит гарантией возможности справиться с промышленным масштабом.
Но конструкция болгарки такова, что ее нельзя использовать из-за активного образования пыли. Часто прибегают к модернизации приспособления.
Вы можете сконструировать прибор с двумя дисками. Установка станка из подходящей болгарки своими руками такого типа, будет стоить дороже. Первый диск прикреплен, как обычно, и монтируется второй. Необходима вторая гайка, которая имеет дополнительное кольцо, для фиксации. При работе на стене, шлифовальное приспособление должно находиться в защитной крышке.
Качественный противовес с амортизатором
Безопасность использования станины во многом зависит от противовеса. Самым практичным считается тот вариант, когда в момент опускания инструмента он будет автоматически переходить в вертикальное положение, прекратив тем самым любые режущие манипуляции. Это будет не только очень удобно, но и безопасно. Самым простым способом считается установка пружинного механизма, который должен быть подобран в соответствии с характеристиками болгарки. Сама конструкция будет компактной и эффективной.
Отличной идеей считается тот вариант, когда стойка оснащена мощными амортизаторами, обеспечивающими плавное движение инструмента. С таким агрегатом сможет справиться даже новичок.
