Стартер для бензопилы. Обучаемся самостоятельному ремонту
Для резвого пуска хоть какой бензопилы требуется стартер. При ускоренном прокручивании коленчатого вала инструмента происходит сжатие подаваемой в движок топливно-воздушной консистенции и её следующее воспламенение. Потому обычная работа стартера для бензопилы определяет работоспособность всего механизма.

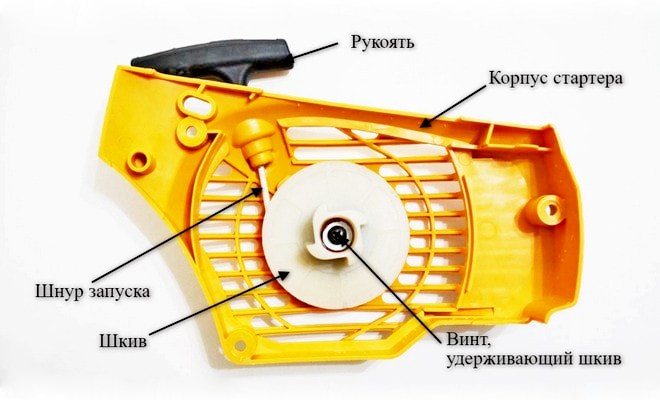

Устройство стартера бензопилы
Фактически все ведущие производители бензопил комплектуют свои изделиями стартерами похожего принципа деяния. Неслучайно в специализированных магазинах предлагаются универсальные конструкции стартеров, которые идиентично удачно подходят как для бензопил Штиль, Хускварна, Макита, так и для китайских полуофициальных подделок под нареченные марки. Некими особенностями владеют только стартеры бензопил российского производства (Лесник, Урал и ряд других).
Принцип работы стартера для бензопилы заключается в следующем. В пазу корпуса установлена ручка, через которую пропущен тросик. Если ручку резко поднять, тросик вытягивается, и вводит в зацепление барабан храпового механизма который передаёт движение барабану со шлицами, предусмотренными на валу. При всем этом коленчатый вал совершает несколько оборотов, а рабочая смесь в пространстве меж поршнем и головкой цилиндра сжимается. Соответственно, при опускании ручки контакт меж храповиком и шлицами пропадает, и вал останавливается.
С повышением объёма мотора растёт и нужное количество топливно-воздушной консистенции, нужной для её следующего воспламенения, потому количество рывков за пусковой тросик для пил большой мощности возрастает. Потому с целью ускорения возврата барабана используются заневоленные возвратимые пружины, сделанные из сталей с высочайшими упругими качествами.
Облегчение пуска бензопилы реализуется последующими методами:
- Подготовительным обогащением рабочей консистенции, зачем в конструкции карбюратора имеется особая заслонка.
- Установкой автоматического декомпрессионного клапана, обеспечивающего понижение рабочего давления в цилиндре бензопилы.
- Установкой дополнительной пружины, которая в процессе перемещения тросика упрощает раскручивание коленчатого вала.
- Наличием в конструкции неких бензопил (к примеру, Partner серии S, Maxcut и др.) праймера – насоса, обеспечивающего подготовительную подкачку горючего.
Ремонт стартера бензопилы . Своими руками.
Как самому сделать стартер на бензопиле? Как согнуть пружину на стартере бензопилы? Как намотать пружину
Ремонт стартера бензопилы
При частых запусках бензопилы некоторые детали стартера постоянно подвергаются динамическим нагрузкам. В результате может лопнуть тросик, выкрошиться несколько зубьев храповика, а вал – будет проворачиваться со значительно меньшей скоростью. Поэтому ревизия и даже ремонт стартера — операции, проводимые иногда несколько раз за сезон.

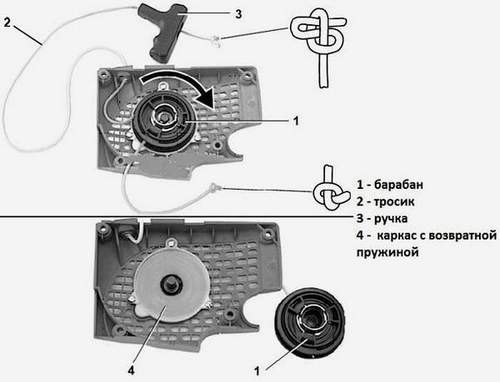

Замена шнура
При его вытягивании происходит постоянное трение тросика о корпус стартера
Для замены разбирают корпус узла, и осторожно приподнимают храповой барабан таким образом, чтобы не допустить соскакивания со своих гнёзд возвратной пружины. Вернув пружину обратно в как разобрать стартер, стартера бензопилы своими
Лучше такую работу выполнять вдвоём: помощник фиксирует пружину, в то время, пока производится замена тросика. После закрепления тросика в ручке и в пазах барабана тросик наматывается на валик, а корпус собирается.
Ремонт пружины
Если материал пружины стартера оказался недоброкачественным, пружина лопается (обычно в месте своего присоединения к барабану, где она образует петлю). Заменять пружину в этом случае не стоит. Достаточно тщательно очисть её поверхность от грязи и следов смазки, аккуратно подшлифовать место разрушения, после чего отпустить пружину при 600…650°С (сталь пружины должна приобрести малиновый цвет). Охлаждать пружину необходимо медленно, а при 100…150ºС уже можно аккуратно завернуть её конец по форме ограничительного выступа на внутренней поверхности барабана (сталь приобретёт необходимую пластичность) и вставить на место. Упругие свойства пружины не изменятся.
Как починить стартер на бензопиле
Причиной неисправности системы запуска бензопилы могут быть:
- Приводной шкив. Эта деталь подвергается высоким осевым и радиальным нагрузкам, поэтому перед началом работы рекомендуется осмотреть шкив на наличие повреждений и трещин на тыльной стороне корпуса. При необходимости отремонтировать деталь или заменить ее на новую.
- Пружинный механизм. Если он потерял свои свойства или на нем есть трещины или прорывы, необходимо заменить этот элемент. Также рекомендуется осмотреть места крепления на наличие дефектов.
- Веревка системы запуска. Следует осмотреть веревку на износ и наличие повреждений. При необходимости заменить деталь и установить ее на шкив.
Диагностика
Диагностика системы запуска инструмента проводится следующим образом:
- Откручивают крепежные винты и снимают крышку.
- Отворачивают винт, который прикрепляет механизм к защитной крышке.
- Плавно запускают стартер, сняв с него пружину и зажимы.
- Для осмотра на износ и наличие дефектов демонтируют катушку с тросом.
- Проверяют топливную систему на наличие в ней воды. Если внутри системы есть вода, то топливную жидкость необходимо заменить.
- Проводят осмотр силового агрегата на переполнение топливной жидкостью. В этом случае нужно выкрутить и высушить свечу зажигания, дернуть стартер, демонтировав воздушную заслонку.
- Проверяют свечу зажигания на наличие искры.
Смотрите »
ТОП-16 лучших бытовых и профессиональных моделей бензопил Чемпион
Замена шнура
Для того чтобы сделать замену шнура, потребуются следующие инструменты:
- набор отверток;
- веревка.
Замена пускового шнура выполняется следующим образом:
- Нужно открутить крепежные винты, которые удерживают боковую крышку, при помощи отвертки.
- Затем демонтировать стартер с корпуса инструмента.
- После этого необходимо повернуть крышку и провести осмотр.
- Затем демонтировать зажим и пружину.
- Следует развязать узел на веревке.
- Нужно вытащить шкив, на который намотан шнур. Снять шнур и заменить его на новый.
- Затем становить шкив на место и завязать веревку на узел. Установить зажим и пружину.
- После этого закрутить крышку при помощи крепежных винтов.
- В конце установить стартер на место и прикрутить крепежные винты.
Ремонт пружины
Порядок действий при ремонте пружины системы запуска:
- Демонтировать стартер с корпуса инструмента.
- Снять защитную крышку.
- Намотать шнур с конца шкива, чтобы избежать прокручивания механизма.
- Второй конец шнура продеть в отверстие защитной крышки.
- Вытянуть шнур на 17-20 см, чтобы проверить проворачивание шкива пружинного механизма.
- Проверить работу пружины после вытягивания и отпускания механизма.
- Открутить с боковой части генератора круг шкива, убрав 3 крепежных болта.
- Демонтировать шкив и шнур.
- Проверить состояние деталей на износ и наличие повреждений и обрывов. Если обрыв пружины небольшой, то можно устранить дефект при помощи сварки.
Как поставить пружину
Для того чтобы установить новую пружину, необходимо выполнить следующие действия:
- Аккуратно извлечь обойму механизма.
- Провести осмотр внутренней части обоймы, в которой расположен пружинный механизм около С-образного элемента.
- Зафиксировать и натянуть верхнюю часть пружины пальцем и оттянуть в сторону рукоятку механизма запуска.
- Извлечь износившийся механизм и намотать новую пружину. Следует избегать перегибов и перекручиваний элемента.
- Собрать новый пружинный механизм. Рекомендуется делать это медленно, чтобы механизм не размотался.
- Заправить пружину и вставить ее в механизм стартера.
- Аккуратно зафиксировать обойму.
Бензопила – это основной инструмент, при помощи которого можно запастись дровами для бани или камина, а также можно использовать ее при строительных работах на дачном участке или в частном доме. При соблюдении всех условий эксплуатации и проведении профилактических мероприятий, которые предусмотрены производителем, бензопила может прослужить длительное время. Но по истечении времени могут возникнуть мелкие неисправности, с которыми можно справиться самостоятельно. Например, ремонт стартера бензопилы своими руками вполне по силам при соблюдении последовательности операций.
Устройство стартера бензопилы: 1- винт стартера, 2 – втулка, 3 – пружина легкого запуска, 4 – винт, 5, 6 – катушка стартера, 7 – дефлектор, 8 – крышка стартера, 9 – ручка и шнур, 10 – винт.
Устройство и принцип работы
Почти все известные изготовители бензопил дополняют собственную продукцию стартерами идентичного принципа работы. Ведь не зря в любом специализированном магазине сегодня можно найти универсальные типы стартеров, которые в равной степени отлично подойдут для любой модели бензопилы, будь то Макита, Хускварна либо Штиль, или даже полуофициальной подделки из Китая под вышеуказанные марки. Тем не менее, среди стартеров отечественного изготовления есть и те, что обладают своими уникальными особенностями – Урал, Лесник и т.п.
Работа стартера заключается в следующем: на корпусе бензопилы имеется ручка, сквозь которую проходит специальный трос, вытягивающий и зацепляющий барабан храпового механизма при резком вытягивании. При этом движение передается на барабан со шлицами на валу.
В это время коленчатый вал делает несколько полных оборотов, в результате чего рабочая смесь сжимается между головкой цилиндра и поршня. Если ручку отпустить, то контакт между шлицами и храповиком потеряется, в результате чего вал просто остановится!
Чем больше объем двигателя бензопилы, тем больше топливно-воздушной смеси потребуется для дальнейшего воспламенения. Исходя из этого, для запуска пил большой мощности, как правило, необходимо больше рывков за пусковой тросик. Для большего удобства работы и для ускорения возврата барабана производители стали использовать заневоленные возвратные пружины из упругих сталей.
Упрощение запуска бензопилы достигается за счет следующих факторов:
- Присутствии в конструкции некоторых моделей бензопил (к примеру, в моделях Maxcut, Partner линейки S и т.п.) специального насоса, гарантирующего своевременную подкачку топливной смеси.
- Монтажа дополнительной пружины, обеспечивающей более легкое раскручивание коленчатого вала при смещении тросика.
- За счет предварительного обогащения смеси через соответствующую заслонку в корпусе карбюратора.
- Размещения автоматического декомпрессионного клапана, который будет уменьшать рабочее давлению внутри цилиндра.
????заводим бензопилу без стартера ✔️
Главнаяприколы видео орел и решка черногория русские молодые политика спорт музыка события факты звёзды Дота 2 женщины альтернатива КВН драки война мультики актёры кино онлайн масяня приколы наруто видеоклипы видеобитва машины видеореклама вконтакте однокласники видеоролик дня видеоролики 2018 видеоролики без смс казино АТО ДНР ополчение смешное видео youtube приколы дом2 драки стоп хам драки я приколы видео дом2 серии дорогой ты где был русские детективные сериалы бэк ту скул пранки над друзьями новые видеоклипы, Поздравления |
заводим бензопилу без стартера .
|
Типичные неисправности
К наиболее распространенным поломкам инструмента можно отнести следующие:
- проблемы в системе зажигания;
- остановка работы бензопилы в процессе выполнения распила;
- потеря мощности при работе;
- изнашивание некоторых конструктивных элементов бензопилы (тормозной ленты, ведущие звездочки, антивибрационные части);
- проблемы в системе подачи топлива;
- неисправности, связанные со стартером.
Кроме того, необходимо производить визуальный осмотр бензопилы перед началом выполнения работ и предупредительные мероприятия. К ним относят смазку цепи, контроль количества топливной смеси, а также наличие требуемого количества масла.
Свечу зажигания выкручивают для проверки ее состояния.
Каждая из неисправностей устраняется по своей технологии. Так, например, ремонт топливной системы бензопилы следует начинать с осмотра соответствующего фильтра. После этого проверяют правильность регулирования карбюратора, которое осуществляется при помощи винтов. Зазоры должны быть выставлены в строгом соответствии с инструкцией производителя, которая должна прилагаться в комплекте с бензопилой. К ремонту системы зажигания относят осмотры свечей. При обнаружении сильного нагара, изменении зазора или других видимых повреждений данный элемент должен быть заменен.
Диагностика
Диагностика системы запуска инструмента проводится следующим образом:
- Откручивают крепежные винты и снимают крышку.
- Отворачивают винт, который прикрепляет механизм к защитной крышке.
- Плавно запускают стартер, сняв с него пружину и зажимы.
- Для осмотра на износ и наличие дефектов демонтируют катушку с тросом.
- Проверяют топливную систему на наличие в ней воды. Если внутри системы есть вода, то топливную жидкость необходимо заменить.
- Проводят осмотр силового агрегата на переполнение топливной жидкостью. В этом случае нужно выкрутить и высушить свечу зажигания, дернуть стартер, демонтировав воздушную заслонку.
- Проверяют свечу зажигания на наличие искры.
Ремонт стартера триммера своими руками
Ремонт стартера бензинового триммера может потребоваться в самый неподходящий момент. При всем этом решить делему можно 2-мя методами: поменять сломавшуюся деталь или поменять весь узел. Последний вариант обойдется дороже. Чтоб отремонтировать устройство своими руками почти всегда пригодится из инструментов только отвертка с подходящим наконечником. Ремонтные работы не займут много времени и не требуют наличия особых познаний. Довольно знать устройство, механизм работы, аспекты сборки-разборки стартера на триммере, чтоб достигнуть подходящего хорошего результата.
Другие неисправности
Время от времени после проведенного ремонта пружина как и раньше слетает. Убрать такую неисправность можно 2-мя решениями:
- Чтоб извив пружины не выскакивал из паза, необходимо воткнуть маленький кусок железной пластинки меж загибом и стеной места посадки. Это обеспечит более плотную фиксацию пружины.
- Задерживать пружину в пазу также помогает самодельное крепление. Необходимо с каждой стороны паза просверлить отверстия в катушке, в их поместить пружинный извив и кусочком проволоки его зафиксировать. Эти деяния следует выполнить так, чтоб проволока не касалась стартерной крышки и не замедляла движение шкива.
READ Как Правильно Заводить Триммер На Холодную
Натяжение пружины
После установки пружины следует ее натянуть. Для этого делают последующие деяния:
- снимают со стартерного шнура ручку;
- потом веревку вставляют в катушечный паз;
- создают натяжку пружины, вращая катушку в направлении, обратном ходу часовой стрелки (смотки);
- делают необходимое число оборотов, обозначенное в аннотации по эксплуатации к применяемой модели триммера и соответственное длине используемого шнура;
- в самом конце веревку продевают в созданное для этого отверстие, расположенное в крышке стартера;
- ставят ручку на место, фиксируя ее при помощи узла.
Если после ремонта пружина продолжает слетать, то избавиться от этого можно последующими методами:
- втиснуть подходящий по размеру кусок пластинки в паз в месте расположения пружинного крючка;
- просверлить с 2-ух сторон паза в катушке отверстия, в которые воткнуть зацеп пружины и зафиксировать его при помощи проволочки.
Как Натянуть Пружину Стартера Бензопилы
Стартер для бензопилы. Учимся самостоятельному ремонту Для быстрого запуска любой бензопилы требуется стартер. При ускоренном прокручивании коленчатого вала инструмента происходит сжатие подаваемой в двигатель топливно-воздушной смеси не её последующее воспламенение. Как заменить пружину подробности замены собачек стартера бензопилы как натянуть. Поэтому нормальная работа стартера для бензопилы определяет работоспособность всего механизма.
Установка или замена пружины стартера мотокосы, мотобура, триммера
Но что делать, если с веревкой у нас все в полном порядке, а катушка (шкив) стартера не сматывается? Рассмотрим этот вопрос пошагово на примере стартера бензинового мотобура ADA GroundDrill, имеющего шкив с двумя металлическими усиками на 2 зацепа.
В случае с другими типами ручных стартеров схожей конструкции, которые широко применяются в бензиновых мотокосах, триммерах и мотобурах, весь процесс ремонта стартера будет выглядеть аналогично, отличаясь только некоторыми нюансами.
Семья Бровченко. Установка пружины в ручной стартер бензокосы.
Как установить пружину в ручной стартер для бензо-тримера? В домашних условиях это возможно сделать. Мне.
Ремонт стартера: разборка
Откручиваем винт, которым шкив крепится к крышке стартера. Вынимаем усики, пружинку
Сам шкив вытаскиваем осторожно, чтобы пружина не отскочила в лицо. Даже при самой аккуратной разборке она, как правило, сразу же вылетает из катушки и резко разворачивается в длинную металлическую полосу или скручивается кольцами
Аккуратно вытащите белую катушку стартера — не пораньтесь пружиной!
Если пружинка лопнула или сломался один из ее крючков-зацепов, то отремонтировать стартер просто и быстро не получится — требуется замена пружины. Чтобы не тратить денежки на покупку нового стартера, можно поискать в продаже только лишь ее.
В случае, если пружина стартера просто сорвалась, т. е. один из крючков вышел из зацепления, достаточно ее вставить, при необходимости слегка поджав крючочки поплотнее (только не отломите!) Установите пружину наружным крючком в паз шкива и начинайте ее скручивать, одновременно удерживая пальцами внутри катушки и не давая ей оттуда выскочить.
Заправляем пружину стартера
Прижимая пружину к шкиву, круговыми движениями сматываем пружину внутрь
С первого раза вставить пружину стартера может показаться не так просто, но все приходит с опытом. Немного потренировавшись, сможете без труда наматывать пружину в шкив максимум за минуту.
Поломки стартера и редуктора
Редуктор передает вращательный момент от вала двигателя к режущему инструменту, его шестерни в процессе эксплуатации должны быть абсолютно чистыми и обязательно смазанными специальной смазкой.
Проведение технического осмотра собственными силами раз в сезон позволит избавиться от необходимости проводить ремонт редуктора или его замену, с приобретением дорогостоящего нового узла.
Стартер необходим для приведения триммера в рабочее состояние, его диагностика заключается в проверке натяжения шнура сцепленного с зубьями катушки стартера, которые часто разрушаются при резком запуске.
Нерабочий стартер в бензокосе не подлежит ремонту, его необходимо заменить на рабочий агрегат, в рамках проведения обязательного техосмотра или комплекса ремонтных мероприятий.
Отдельного внимания и ухода требуют режущие элементы, которые всегда необходимо очищать от грязи и скошенной травы после эксплуатации. Регулярный осмотр и тщательная подготовка устройства к работе поможет избежать дорогостоящего и затратного по времени ремонта, всегда быть уверенным в работоспособности бензокосы.
ГСМ для бензопил
К процессу подготовки бензосмеси необходимо подходить очень ответственно.Бензопилы используют бензин не чистый, а в смеси с двухтактным маслом. Масло должно быть качественным и при работе сгорать без последствий. Смесь изготавливается в процентном отношении 1 к 50, другими словами, на 1 литр бензина добавляется 20 г масла. Литр бензина отмерить не составит большого труда, а чтобы приготовить точно 20 г масла, потребуется мерный колпачок либо же обыкновенный медицинский шприц. После добавления масла необходимо тщательно взболтать, чтобы смесь стала однородной.
При важно не перепутать заливочные емкости. На бензобаке пропечатан отчетливый рисунок заправочной колонки. Заливку желательно осуществлять с помощью лейки-воронки, чтобы сохранять инструмент в чистоте
На лейке также желательна дополнительная сетка для предотвращения попадания в бак лишней грязи. Нельзя забывать о том, что бензопила предусматривает использование масла для смазки цепи. Для этого подойдет любое чистое непереработанное масло примерной вязкостью 15-30
Заливку желательно осуществлять с помощью лейки-воронки, чтобы сохранять инструмент в чистоте. На лейке также желательна дополнительная сетка для предотвращения попадания в бак лишней грязи. Нельзя забывать о том, что бензопила предусматривает использование масла для смазки цепи. Для этого подойдет любое чистое непереработанное масло примерной вязкостью 15-30.
Заливается масло в отдельный бачок, расположенный вблизи шины. При заливке тоже используйте лейку или шприц. Масло в бензопиле должно присутствовать постоянно. Периодически нужно смазывать подшипник, который находится в конце шины. Это можно сделать тем же шприцем через специальное отверстие. Пила готова к работе, можно приступать к запуску. Чтобы минимизировать возможность случайного возгорания, запуск пилы рекомендуется проводить в месте, отдельном от ее заправки горючим.
