Заточка цепей бензопил своими руками

Сборка станка для заточки цепей бензопил своими руками — инструкция и чертежи

Можно ли заточить цепь бензопилы самостоятельно? Несмотря на сложную конфигурацию режущей части, этот процесс осуществим в домашних условиях. Заточку можно выполнить с помощью набора надфилей, что будет долго и не всегда приведет к желаемому результату. При постоянной эксплуатации бензопилы лучше всего сделать станок, обеспечивающий лучшее качество и требуемую скорость выполнения этой процедуры.

Технология заточки

Конфигурация звена

Главным режущим элементом цепи является зуб специальной формы. Он снимает древесную стружку аналогично рубанку. Но в отличие от него зуб имеет две заточенные кромки, находящиеся под углом относительно друг друга. Одна из них режет в горизонтальной плоскости, а вторая в вертикальной. При этом зубья крепятся поочередно к правой и левой сторонам цепи.

Перед тем как приступить к выбору оптимальной схемы станка для заточки цепей бензопил, необходимо ознакомиться с рекомендациями и правилами. Главным из них является соблюдение углов соприкосновения заточного инструмента и режущей части звена.

  • Передний угол, сформированный торцевым лезвием и поверхностью скольжения звена, должен составлять от 60 до 85°.
  • Задний угол верхнего лезвия — от 50 до 60°.
  • Угол заточки верхней режущей части – от 25 до 35°.

Последний параметр является определяющим при выборе схемы изготовления станка. Обязательное соблюдение этих размеров предъявляет жесткие требования к конструкции

Также следует обращать внимание на интенсивность воздействия заточного инструмента на режущую кромку. Недопустимо изменение конфигурации лезвий – увеличение угла среза, уменьшение его плоскости

Исключение составляет снижение высоты ограничителя пропила. Это делается только при работе с «чистой» древесиной, в которой отсутствует металлический мусор.

Ручной способ

Набор для ручной заточки

При небольшой нагрузке бензопилы заточку ее цепи можно делать вручную. Для этого понадобятся наборы надфилей и специальный шаблон. Лучше всего приобрести комплект, включающий в себя эти элементы.

Для формирования качественной режущей кромки потребуется зафиксировать цепь. Поэтому рекомендуется закрепить шину бензопилы в тисках. Таким способом можно обеспечить четкое положение каждого звена. Установив шаблон, с помощью надфилей выполняется заточка лопатки зуба и торцевого лезвия.

Однако эта технология имеет ряд особенностей, который следует учитывать.

  • Наборы рассчитаны на цепи с определенной конфигурацией – шаг 3/8” и толщиной звена 1,3 мм.
  • Низкая скорость заточки.
  • При значительных повреждениях режущей части вручную исправить ее конфигурацию практически невозможно.
  • Небольшая стоимость набора – от 600 руб.

Именно поэтому при интенсивной работе предпочитают использовать полуавтоматические станки. Они имеют большую производительность, а при соблюдении технологии заточки результат по качеству всегда будет превосходить ручной способ.

Электрический станок

Целесообразно ли делать станок по заточке цепей самостоятельно? Уже на этапе проектирования и подбора комплектующих можно столкнуться с проблемой – изготовление рабочего стола. Он предназначен для фиксации цепи и регулирования звена относительно режущей кромки точильного диска.

Конструкция станка

Конструктивно он состоит из площадки, на которой расположен рабочий стол и электродвигатель с креплением абразивного элемента. С помощью системы винтов выполняется регулировка положения звена. Для большей точности на верхней части стола установлена градуированная шкала.

Т.е. для изготовления подобного устройства своими руками понадобится сделать станину, что является трудоемким и сложным процессом. Для этого потребуется с помощью токарного станка изготовить все комплектующие, предварительно рассчитав их точные размеры. Альтернатива – приобрести уже готовое основание. Однако его стоимость незначительно отличается от цены заводского станка по заточке цепей бензопил.

Наименование модели станкаСтоимость, руб.
Авангард МЗЦ-100/4501700
Einhell BG-CS 85 E1990
Бригадир Professional GM4P2270
Тайга МЗ-6004320

Если же станина есть в наличии – потребуется правильно подобрать комплектующие для нее:

  • Электродвигатель должен быть рассчитан для работы от сети 220 В (50 Гц).
  • Оптимальная мощность — от 250 до 600 Вт.
  • Скорость вращения – 3000—6000 об/мин.
  • Толщина абразивного круга – до 3,2 мм.

Установив электродвигатель, соответствующий этим параметрам, можно приступать непосредственно к заточке. Лучше всего регулировать положение абразива для каждого звена, так как зачастую степень деформации режущей части различна. Помимо этого точная настройка будет способствовать увеличению срока службы цепи.

Советы

Прежде чем приступить к заточке, стоит убедиться в том, что пиле она действительно необходима. Существует 5 простых критериев оценки, способных это подтвердить.

  1. Уменьшение размера опилок, вылетающих при работе.
  2. Повышение усилий, прилагаемых в процессе использования инструмента. Пилить становится заметно сложнее.
  3. Подпрыгивание, неравномерный ход цепи.
  4. Появление явных признаков смещения геометрии пропила. Его просто «уводит» в сторону.
  5. Запах гари, появление дыма из-под цепи.

Продолжение работы затупившимся инструментом, будь то электрический или бензиновый агрегат, грозит не просто переустановкой сменного элемента. В некоторых случаях перегрузки выводят из строя куда более дорогостоящие узлы, поменять которые окажется уже не так просто. Еще один немаловажный момент — проверка качества заточки по завершении работ. Здесь тоже есть свои явные критерии, которые показывают, что цепь полностью готова к работе.

Важно добиться остроты не только верхних, но и боковых режущих кромок. Углы у всех зубьев должны быть одинаковыми, как и их длина

Определяются эти параметры производителем инструмента. Угол заточки выбирается исходя из способа распиловки древесины. При поперечном пилении его делают в диапазоне от 25 до 35 градусов. При продольном хватит и 10.

Стоит обратить внимание и на ограничитель глубины. Его показатели варьируются в диапазоне от 0,5 до 0,8 мм, но лучше опираться на рекомендации производителя, иногда рекомендуемые параметры отличаются от стандартных

Ограничитель глубины влияет на уровень производительности инструмента, при уменьшении показателей она снижается. Превышать рекомендуемые значения тоже не стоит, поскольку при работе будет сильно ощущаться вибрация.

Среди полезных советов, которые дают специалисты по заточке пил, можно выделить следующие рекомендации.

Обслуживание цепи после проведения работ. Стоит продуть ее сжатым воздухом, а затем на некоторое время погрузить в моторное масло (чистое, не отработку). Это позволит существенно продлить срок эксплуатации цепи.

Выделение времени на обкатку. Она проводится сначала на малых оборотах, в течение 60 секунд. Этого времени хватит на то, чтобы смазка равномерно распределилась, а звездочка и звенья прогрелись, притерлись. После этого цепь остужают, повторно проводят ее регулировку и натяжение.

Следования правилам эксплуатации

При пилении после заточки важно избегать наклонного положения цепи. При необходимости нужно проводить периодическую регулировку натяжения звеньев

Под нагрузкой они могут провисать.

Периодическую обработку станочным способом. Даже если восстановить остроту зубьев в «полевых» условиях удалось надфилем или дрелью, при появлении такой возможности стоит провести полноценную обработку металла. Станок обеспечивает более высокую геометрическую точность, дает возможность выправить дефекты, возникшие при работе с инструментом.

Контроль стачивания зубьев. После 3-4 операций по восстановлению их остроты стоит проверить пригодность цепи к дальнейшей эксплуатации. Изменение глубины пропила и другие дефекты будут свидетельствовать о том, что элемент требует замены, а не восстановления.

Обязательно нужно защитить глаза щитком или очками, проводить работу в перчатках. Получение травм, особенно при инструментальной заточке — не редкость.

О том, как правильно заточить цепь бензопилы своими руками, смотрите в следующем видео.

Предотвращение быстрого затупления цепи

Продлить срок эксплуатации цепи без периодической заточки можно, если при этом уделить особое внимание тщательному обслуживанию гарнитуры. В частности, требуется:

  1. Использование специализированного масла, которое надо добавлять при заправке бензопилы. Для выбора необходимой концентрации рекомендуется ознакомиться с инструкцией к самому маслу.
  2. Весь неиспользованный объем обязательно должен быть утилизирован.
  3. В процессе эксплуатации рекомендуется периодически проверять размеры зазора между ограничителем и кромкой зуба. В идеале он должен быть равен 0,7 мм.
  4. С целью минимизации риска искривления зубьев и одностороннего их истирания периодически можно переставлять шину на 180 градусов.
  5. Ведущую звездочку необходимо систематически смазывать. Делать это нужно перед каждым использованием пилы. Выбирать можно то масло, которое разводится с бензином и добавляется в топливный бак. Но лучшими эксплуатационными показателями обладает марка M8.
  6. Следить за показателями натяжения. Цепь должна располагаться ровно по пазам шины.

Как правильно заточить цепь бензопилы своими руками. Пошаговая инструкция

Для того чтобы правильно заточить бензопилу, нужно соблюдать некоторые правила. Умение правильно снимать и фиксировать цепочку является одним из важных факторов удачной заточки.

Что понадобится для заточки пилы в домашних условиях

Заточить цепку пилы можно как вручную, так и на специальном станке. Большинство людей выполняют эту процедуру вручную.

Однако профессионалы советуют не заниматься этим очень часто, так как это может привести к быстрому износу. Но все же бывают случаи, когда надо заточить пилу именно вручную.

Для этого продаются специальные приспособления для заточки цепей бензопил, в которые входят:

  1. Круглый напильник;
  2. Плоский напильник;
  3. Шаблон;
  4. Крючок.

Шаблон нужен для регулировки затачиваемого ограничителя глубины. А крючок предназначен для удаления пыли и опилок с цепки. Такой набор для заточки цепи бензопилы понадобится всем садоводам.

Но стоит помнить, что постоянно острить зубья ручным методом не рекомендуется по ряду причин:

  • при ручной заточке зубья стачиваются неравномерно, что приводит к дисбалансу в работе;
  • старые цепи со временем изнашиваются, и заточка вручную становится практически невозможной;
  • режущая кромка может потерять свою нормальную форму;
  • есть риск разрыва цепи со временем.

Если вы не хотите точить зубья вручную, то можно воспользоваться станком для заточки цепей бензопил. Такие машины бывают двух типов: ручные и электрические. Ручные подразумевают механическую работу руками.

Электрические

Существует еще и третий способ заточки цепки бензопилы. Метод этот достаточно новый и наверное самый простой. Достаточно всего лишь купить специальный круг для заточки цепей бензопил вместе со специальной цепью.

Это небольшое устройство

Камень этот ставится вогнутой стороной к шине. На цепке есть звенья, которые затирают камень и не дают попадать маслу на пилу. Как заточить цепь своими руками по этому методу, вы можете посмотреть на видео.

Снятие цепи с бензопилы

Чтобы снять цепку с бензопилы, для начала нужно потянуть на себя защитный щиток. Как только вы услышали защелкивающий звук, берите отвертку и ослабляйте цепочку.

Но также нужно уметь ее правильно натянуть. После того, как вы надели цепь на шину и собрали все, убедитесь, что она плотно прилегает внизу шины. Нормально натянутая цепь должна отходить от низа шины при оттягивании рукой на 3-5 мм.

Как зафиксировать и заточить цепь в домашних условиях

Чтобы понять, как правильно точить цепь бензопилы напильником, и научиться это делать в домашних условиях, нужно придерживаться следующих пошаговых инструкций. Для начала нужно правильно зафиксировать цепь. Методов фиксации есть несколько. Первый метод заключается в фиксации шины в тисках – это наиболее правильный метод.

Так вы точно можете быть уверены, что цепочка будет оставаться неподвижной. Однако есть и второй метод. Вы можете просто сесть поудобнее, зафиксировать пилу между ног на уровне коленей и приступить к заточке. Самое главное, чтобы нижняя часть шины была не ниже уровня ваших коленей.

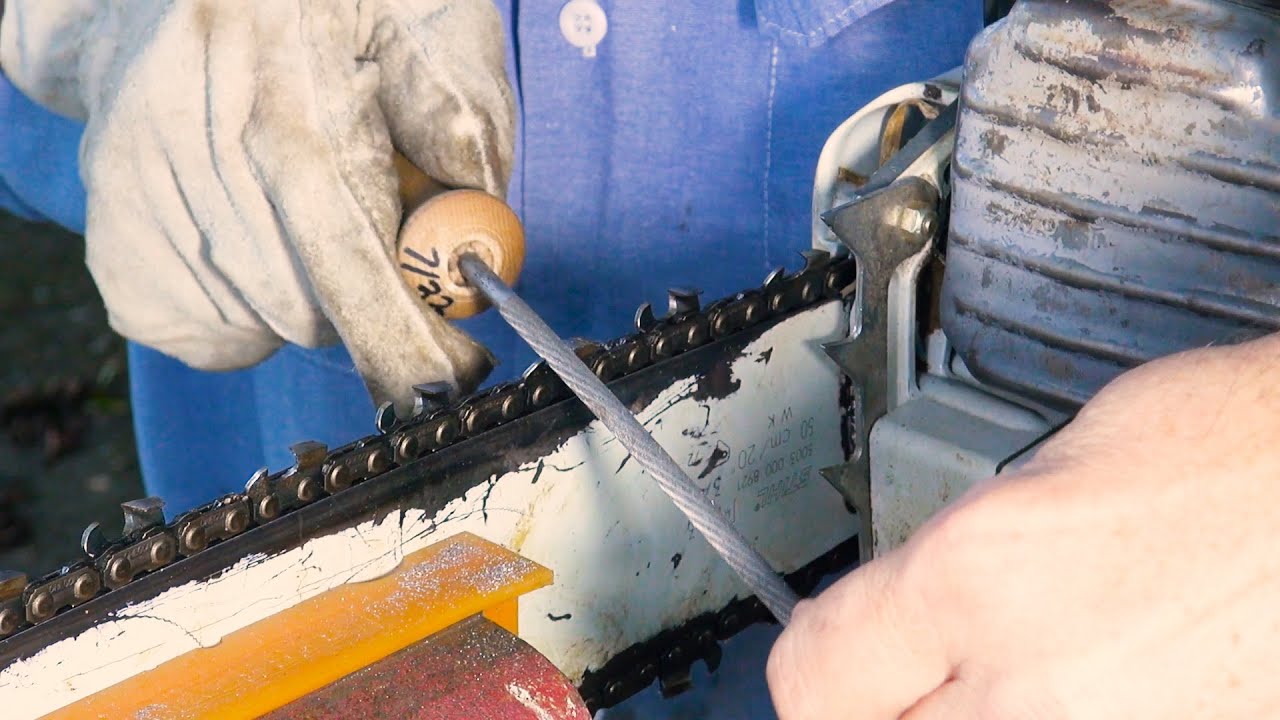

Вот пошаговая инструкция, как точить цепь бензопилы напильником:

  1. Закрепите шину бензопилы так, чтобы она находилась в стационарном положении.
  2. Подберите правильный круглый напильник и державку, чтобы при заточке режущей кромки жало напильника выступало не более чем на 20 %.
  3. Пометьте зуб, с которого начинаете заточку, чтобы не пойти по второму кругу.
  4. Затачивая, протягивайте напильник только в одну сторону и регулярно прокручивайте его вокруг своей оси, чтобы был равномерный износ.
  5. При необходимости наточите ограничитель глубины плоским напильником.

И важно помнить об угле заточки цепи бензопилы. Угол в вертикальной плоскости напильника по отношению к цепи должен составлять 90º, а в горизонтальной –30º или 10º, в зависимости от параметров пилы (под углом 10º затачиваются пилы, которые предназначены для продольной резки бревен)

Правильный угол и позицию напильника вам поможет удерживать державка.

Если вы или ваш сосед имеете станок для заточки цепей, то вам повезло. С этим оборудованием можно быстро, качественно и без особых усилий наточить вашу пилу.

  1. Немного ослабьте цепь на бензопиле, прокрутив боковой винт отверткой.
  2. После этого вы должны расположить бензопилу в станке таким образом, чтобы зубья были направлены на точильный камень.
  3. Далее вы должны выбрать угол заточки (он зависит от типа бензопилы).
  4. Установите полярность.
  5. Выберите способ заточки: последовательная или через зуб.

Теперь можно приступать к самой процедуре.

Беспокоиться о том, как наточить цепь бензопилы на станке максимально точно, не стоит. Все современные автоматические точилки доведены практически до идеала. Поэтому вам просто необходимо следовать инструкциям, прописанным выше.

Самый первый из картона и дерева

Необходимо приготовить плотный картон, досточку, пластиковые или металлические уголки – 2 штуки, используемые в ремонте квартиры, а также приобрести в канцтоварах офисные зажимы – 10 штук. Вырезаем прямоугольники из прочного картона с размером изделия (2 шт.), которое собираетесь плести. Далее, заворачиваем картоном уголки, проделываем прорези около 2-х мм глубиной на сгибе и с двух сторон на доске прикрепляем канцелярскими зажимами. Затем определённое число ниток натягиваем, кончики загибаем и закрепляем к досточке зажимами с обеих сторон. Он лёгкий и простой в использовании.

Как точить цепь на бензопиле своими руками

Определить когда инструменту нужно обслуживание просто. Понятно это становится в процессе работы по следующим признакам:

стружка становится мелкой;

требуется прилагать значительные усилия;

пилу заклинивает;

ощущается сильная вибрация;

время распила увеличивается.

Присмотревшись к цепи можно визуально убедиться, что грани не имеют необходимой остроты. Обнаружив, что пришло время их заточить, нельзя откладывать эту процедуру. Во-первых, работа становится небезопасной для исполнителя. Во-вторых, возникает нежелательная нагрузка на силовой агрегат. Ну и в-третьих теряется много времени, часть которого лучше потратить на заточку.

Принцип заточки основан на особенностях конструкции звена. Состоит оно из корпуса, на котором расположена режущая кромка Г-образной формы. Вертикальная грань прямая, а горизонтальная сделана под углом. Перед зубом расположен ограничитель глубины реза. Все эти элементы нуждаются в обработке.

Стачивая режущую часть уменьшают высоту профиля цепи. Если параллельно не убрать высоту ограничителя, то он не даст зубу погружаться в древесину на нужную глубину, поэтому его тоже стачивают. Правка упора делается значительно в меньших объемах.

Режущая кромка уменьшается при заточке по высоте на доли миллиметра. Вот на это значение и нужно ориентироваться при обработке ограничительного упора. Для работы можно использовать напильник, УШМ (болгарку), специальные механические устройства и электрические инструменты.

Основные ошибки при затачивании бензопилы

В том случае, когда после заточки пила продолжает работать неудовлетворительно, скорее всего были допущены ошибки при затачивании.

  1. Неправильный угол заточки: больше или меньше требуемого значения. Чтобы не допустить такой ошибки, необходимо использовать специальный шаблон.
  2. Передний угол зубьев наклонен вперед или назад. Это может быть связано с неправильной заточкой напильником. Рекомендуется использовать другой способ заточки, или стараться выдерживать одинаковый нажим при натачивании вручную и подбирать верный диаметр напильника.
  3. Зубья цепи отличаются друг от друга по длине. Чтобы не допустить подобной ситуации, необходимо перед началом затачивания отметить ориентировочный зубец, и «подгонять» остальные режущие элементы под него.
  4. Высота ограничителя глубины реза режущих звеньев слишком маленькая или, наоборот, больше требуемой. В первом случае необходимо доработать ограничитель, используя опиловочный калибр. Во втором же – заточить режущие звенья или заменить цепь.

Источники

  • https://benzopilok.ru/zatochka/tochim-cep-benzopily-svoimi-rukami.html
  • https://www.220-volt.ru/articles/instrukciya-po-zatochke-cepei/
  • https://postroibanu.ru/sekret/tochim-cep-benzopily-svoimi-rukami.html
  • https://tehno-gid.net/inf/kak-natochit-tsep-benzopily-obzor-sposobov.html
  • https://benzopilok.ru/zatochka/tochim-cep-benzopily-napilnikom.html
  • https://store.fubag.ru/tips/kak-zatochit-tsep-benzopily-napilnikom-stankom-ushm-i-drugimi-sposobami/
  • https://dacktil.ru/benzopila/zatochka-tsepej-dlya-benzopil-svoimi-rukami-bolgarkoj.html
  • https://intehstroy-spb.ru/elektroinstrument/zatochka-cepey-dlya-benzopil-svoimi-rukami.html
  • https://www.vseinstrumenti.ru/rashodnie-materialy/sadovaya-tehnika/benzopily/zatochnye-nabory-i-napilniki/articles/kak-zatochit-cep-benzopily/
  • https://ichip.ru/sovety/remont/kak-zatochit-cep-benzopily-svoimi-rukami-724152
  • https://gp-prsmah.ru/servis/kak-pravilno-tochit-cep-benzopily-napilnikom.html
  • https://SpecMahina.ru/benzopila/kak-natochit-tsep-v-domashnih-usloviyah.html

Описание процесса заточки

Рассмотрим подробнее как заточить цепь бензопилы. Первое что нужно сделать, это подготовить место для установки струбцины, либо если процесс будет проходить без нее, то удобно применять в качестве упора для фиксации шины в горизонтальной плоскости обычное полено. Бензопила устанавливается на ровную поверхность, полено подкладывают под шину, включается тормоз.

Чтобы избежать получения травм при заточке бензопилы, обязательно включайте тормоз пильной цепи.

Следующий этап непосредственная заточка зуба. Для этого круглым напильником производятся движения от внутренней стороны зуба к внешней.

Очень важно в этот момент сохранять правильный угол заточки. Стандартный угол составляет тридцать градусов от перпендикулярного расположения напильника к плоскости шины

Как правильно расположить показано на фото ниже.

В процессе заточки бензопилы для нестандартного реза, например, продольного. Затачиваемый угол меняется на менее острый. Как правило, он составляет не более 10°. Именно в таких случаях, для контроля угла заточки используется державка, ручные станки либо опиловочные калибры.

Некоторые производители цепей для бензопил, для облегчения заточки, а также для обозначения максимально возможной заточки, на верхней поверхности зуба делают специальную метку.

Удерживая напильник параллельно метке, можно быть уверенным, что соблюдается правильный угол.

Количество рабочих движений напильником должно быть одинаковым для каждого зуба. Это позволит равномерно стачивать все зубья.

В процессе правки цепи принято затачивать сначала зубья с одной стороны, а потом с другой, это удобно т. к. нет необходимости постоянно менять свое расположение по отношению к бензопиле.

После того как наточены рабочие зубья, необходимо плоским напильником отрегулировать высоту ограничительного зуба. Для этого опиловочный Калибр укладывается на цепь таким образом, чтобы ограничительный зуб совпадал с его прорезью, после чего выступающая часть стачивается напильником. Эта процедура выполняется для всех ограничительных зубов.

Заточка с помощью шлифовальной машинки или болгарки

Процесс заточки цепи бензопилы шлифовальной машинкой или болгаркой производится с помощью специальной насадки, такого же шлифдиска, который используется как насадка в профессиональных станках. Из всех способов точения, способ с болгаркой самый простой, однако, требующий некоторых навыков.

Для заточки вам потребуется болгарка и диск по металлу толщиной 2,5 мм. Точить цепь нужно на минимальных оборотах, поочередно обрабатывая каждый зубец на цепи. При использовании болгарки надевайте защитную пластиковую маску или очки, а также перчатки.

Профессиональная заточка на станке

Заточка на станке может выполняться ручным станком или профессиональным станком.

Профессиональные станки работают от сети. Принцип заточки практически такой же, как и при ручном затачивании:

  • цепь бензопилы фиксируют в направляющих;
  • далее настраивают ширину канавки и выбирают угол;
  • опускают затачивающий диск;
  • цепь двигают по держателю, зажимают, обрабатывают каждый зубец.

Точильным элементом в профессиональных станках является наждачный камень. Хороший автоматический станок стоит недешево, потому профессиональное оборудование для заточки, в основном, находится в сервисах и мастерских. Покупать такое для домашнего использования не рационально.

Устройство и основные характеристики изделия

Любое устройство обязано иметь основание, на котором расположены зажимные тиски, в этих местах располагается и закрепляется цепь. На рабочей поверхности располагается специальный инструмент, посредством его и происходит заточка материала. При этом он адаптирован с учетом высоты каждого конкретного зубца.

Приспособление для заточки пилы

В составе аппарата присутствует круглый и плоский напильник, шаблон для калибровки, крючок для устранения опилок. Первый вид напильника применяется для внутренней поверхности зубца.

Такой станок имеет следующие основные параметры:

Мощность – оптимальным показателем является 220 Вт

На меньшую мощность обращать внимание не следует.
Размеры рабочего круга – диаметр инструмента колеблется в пределах 105–400 мм. Все зависит от того материала, который обрабатывается.
Большие круги устанавливаются на промышленные аппараты.
Дополнительные свойства – если приспособление обеспечивает поворот шлифовальной головки

Заточка при этом делается более качественно.
Скорость вращения шпинделя – нужно учитывать, где именно будет использоваться станок.

Если он выбирается для домашней мастерской, то хватит аппарата, обеспечивающего 3 тыс. оборотов в минуту. Для промышленности этого мало. В этом случае понадобятся устройства со скоростью от 4,8 тыс. оборотов.

Подобная аппаратура нужна не в каждом хозяйстве, но если она требуется, то важно правильно выбрать подходящий станок. Тут все зависит от потребностей производства или индивидуального хозяйства

Популярные производители

Корейский производитель Oregon отдает предпочтение профессиональному оборудованию для заточки. В нем есть множество функций, которых нет у других станков. Например, возможность запоминания угла наклона сразу для нескольких цепей, или оснащение двумя дисками для заточки.

Фирма «Калибр» является российской, но сборка станков производится в Китае. Упор делается на быстроту, что хорошо, особенно если учесть доступную стоимость. Китайское оборудование от компании REZER притягательно своим удобством. В станках этого производителя продуманы многие детали, в том числе закрепление цепи на станины и регулирование высоты рабочей области.

Российский «Вихрь» совместил в себе оптимальное качество и доступную цену. Именно благодаря этому компания уже давно известна на рынке. Причем ее инструменты отличаются простотой как по своей конструкции, так и по управлению. Фирма «Диолд» знаменита своими компактными станками, которые можно размещать даже в доме. В рабочее состояние устройство можно привести всего за пару минут.

Оборудование от Champion имеет одну из самых безопасных конструкций среди станков для заточки цепей бензопил. Все опасные части надежно скрыты корпусом, что очень удобно для тех, у кого нет опыта работы с точильным оборудованием. Инструменты этого производителя являются оптимальным вариантом для бытового использования. Для неопытных также подойдут станки китайской компании Safun, которая сделала настройку инструментов максимально простой и удобной. Однако надо учесть, что не все цепи можно затачивать на таком оборудовании.

Фирма RedVerg производит компактные станки, которым легко найти место для хранения. Они хороши тем, что быстро устанавливаются, а также множеством функций, что несвойственно бытовым инструментам. Российская компания «СОЮЗ» делает упор на простоте, которая ценится при использовании в домашних условиях.

Наборы необходимых инструментов, шаблоны и приспособления для заточки цепи

Наиболее популярные инструменты для заточки цепи:

  • круглый напильник;
  • плоский напильник;
  • державка;
  • шаблон для ограничителя глубины;
  • крючок для удаления опилок.

Размеры напильников для заточки цепей бензопил бывают разными, но в обычной жизни для бытовых нужд и домашнего применения для затачивания цепей с шагом ¼, 0,325″,3/8″ и 0,404″ рекомендованы напильники с диаметрами 4,0; 4,8; 5,2 и 5,5 мм. Для некоторых цепей применяются цилиндрические надфили диаметром 3,2 мм. Для ручной заточки своими руками идеальным вариантом будет напильник длиной 200 мм диаметром до 5 мм.

Некоторые производители реализуют данные инструменты точильными наборами, также можно приобрести их по отдельности. Круглый напильник — один из самых популярных инструментов, с помощью которого многие владельцы затачивают цепь не хуже, чем на станках. Каждый набор рассчитан на определенный шаг цепи и ее размер. Чтобы подобрать набор для заточки цепей, нужно знать два этих параметра.

На державку нанесены разметки — они помогают владельцу бензопилы определить правильное положение угла для заточки цепи. Державку устанавливают одновременно на верхнюю часть ограничителя и зуба, а круглый напильник располагают под ней сразу возле лезвия. Державка удерживает напильник на нужной высоте, по нормам он должен на 1/5 возвышаться над лезвием.

Чтобы наточить цепь бензопилы в домашних условиях, шина закрепляется тисками или струбциной

Важно сохранять неподвижность инструмента во время заточки. Державку ставят на разметку, а затем двигают напильник по цепи от себя 2-3 раза

Каждый зубец обрабатывают одинаково. Время от времени напильник разворачивают другой стороной, чтобы он не стачивался неравномерно.

Для удобства зубцы равномерно затачивают с одной стороны, после чего переворачивают пилу и выравнивают их с другой стороны.

Заточку начинают с самого маленького по размерам зубца, поскольку длина остальных зубцов должна совпадать с ним. Когда лезвия заточены, обрабатывают ограничители. На цепь ставят шаблон из набора так, чтобы ограничитель попадал в отверстие, все выступающие кромки стачивают плоским напильником из точильного набора.

Станки с «ручным приводом»

Конструкция такого станка похожа на лучковую пилу. Только, там где расположено полотно пилы, находится круглый напильник. Таким станком можно точить и править зубья, подгоняя соразмерность верхних кромок к наименьшему (контрольному) размеру. Механизм позволяет точно выставить параметры. После настройки по «контрольному» зубу, заточка проводится двумя-тремя движениями. А дальше переход — к следующему зубу.

Когда необходимо сточить ограничитель, круглый напильник меняем на плоский.

Достоинства метода: Позволяет качественно, удобно и без больших физических затрат заточить зубья, в том числе, потерявших первоначальную форму.

Недостатки: Цена инструмента и удалённость от возможного участка эксплуатации пилы.

«После окончания «точильных процедур», продуйте цепь сжатым воздухом (от компрессора или насоса) и положите ненадолго в чистое моторное масло. Конечно, такие мероприятия почти никто не делает, но для цепи, они пойдут только на пользу.»

Что выбрать для заточки, решать Вам. Это связано с тем, как часто Вы работаете бензопилой. От аккуратности обращения с ней. От качества купленной цепи. Ну и, конечно, от возможности потратить энную сумму. Сравнивать методы нельзя, ибо как гласит немецкая поговорка — «яблоки надо сравнивать с яблоками».

Точим болгаркой

Профессионалы считают данную работу, первобытной. Есть риск повреждения шины, и не только.

Процесс (с виду легко, но на самом деле — сложно)

  • Цепь также остаётся на шине;
  • Крепим на болгарку отрезной диск по металлу толщиной 1,5-2 мм. Желательно брать не новый, то есть, с подработанной кромкой;
  • Перед цепью и шиной ставим преграду (щепка сойдёт);
  • Проводим заточку под нужным углом;
  • По завершении работы, цепь надо, как следует, подтянуть.

При профессиональном подходе и «набитой руке», количество заточек может в данном случае быть более 7.

«Новичку, лучше не «экспериментировать» с пилой, цепью и. своими частями тела!»

Достоинства метода: Быстро, дёшево и не отнимает силы;

Недостатки: Нужны особые навыки, твёрдая рука и умение соблюдать технику безопасности.

Электрические заточные станки

Они оснащены специальными функциями настройки, помогающими расположить цепь под определённым углом. При этом, возможно точно и аккуратно подвести диск к зубьям цепи. Есть станки, оборудованные автоматическими тисками. Они включаются при подводе диска к затачиваемой кромке. Удобство и функциональность, конечно высокая. Можно найти модели и по «подъёмным» ценам.

Критерии выбора заточного станка

Профессионалы рекомендуют обращать внимание на три базовые характеристики, которые помогут выбрать качественное оборудование для домашнего применения

Частота вращения шпинделя

От этого параметра напрямую зависит специфика применения и производительность станка для заточки. Чем выше скорость вращения, тем быстрее происходит правка затупившихся зубьев. Если речь идёт о нечастом использовании, например в бытовых целях, оптимальное число оборотов не должно превышать 3000 в минуту. Такие станки подойдут для домашнего хозяйства, могут использоваться в небольших ремонтных мастерских.

Оборудование с более высокой частотой вращения используется в промышленных целях, например для бензопил на участках лесозаготовок. Шпиндель вращается со скоростью 4500…7000 об/мин, что обеспечивает высокую производительность.

Заточной круг

Ключевую роль играет диаметр шлифовального диска. Как и в случае с частотой вращения, рабочий радиус выбирается по специфике применения инструмента. Для станков, которые предполагается использовать в домашних условиях, достаточно диаметра до 105 мм. Если значение выше – оборудование предназначено для лесопилок, муниципальных организаций, занимающихся вопросами озеленения, лесхозов, предприятий лесной промышленности.

Мощность

Станки, которые предназначены для бытовых целей, должны работать от домашней электросети: 220В. Мощность таких моделей невысока, зато они отличаются экономичным потреблением электроэнергии, вполне справляются с поставленными задачами. Для промышленных целей используется электрооборудование мощностью от 0.3 кВт. Изделия обладают хорошей производительностью, но применять их для бытовых нужд экономически нецелесообразно.

Дополнительное оснащение

Сюда относятся элементы конструкции, которые не оказывают непосредственного влияния на мощность и производительность заточки цепи бензопилы, зато заметно упрощают процесс эксплуатации и безопасность применения. К ним относятся:

  • защитный кожух;
  • механизм поворота диска;
  • ограничитель угла наклона;
  • автоматическая фиксация цепи;
  • система охлаждения.

Эти приспособления несильно утяжеляют стоимость станка, зато делают оборудование более удобным и многофункциональным.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
