Неисправности двигателя
Осуществляя ремонт бензопилы своими руками, необходимо действовать способом исключения — инспектировать попеременно все вероятные предпосылки неисправности, начиная с тех, проверка и устранение которых занимает наименьшее время (про устройство и работу двухтактного двигателя смотрите тут).
Система зажигания. Практически все виды неполадок двигателя, перечисленные выше, могут вызываться сбоями системы зажигания. Поэтому при их возникновении имеет смысл начинать поиски неисправности со свечи. Это тем более оправданно, что состояние последней может дать полезную информацию и о работе топливной системы. Итак, при возникновении неполадки нужно вывернуть свечу и осмотреть её.
Провод отсоединяется, и свеча выкручивается специальным ключом.
Если свеча сухая, это значит, что проблема, скорее всего, не в системе зажигания, а в не поступлении в цилиндр топливной смеси. Можно заворачивать свечу обратно и приниматься за топливную систему. Если свеча сильно забрызгана топливной смесью, значит имеется ее избыток. Это может происходить от разрегулированности карбюратора или нарушения правил запуска. Свечу вытирают и просушивают, осушают цилиндр, перекрыв подачу топлива и поработав стартером — чтобы провентилировать камеру сгорания и удалить избыток топлива. После чего устанавливают свечу на место и повторяют запуск.
Наличие большого количества черного нагара также говорит о неисправностях в топливной системе.
Может быть нарушено соотношение между маслом и бензином в смеси, не отрегулирован карбюратор или использовано некачественное масло. Свечу промывают в бензине, очищают иглой или шилом от нагара, чистят электроды мелкой шкуркой и устанавливают на место.
Во всех этих случаях не лишним будет проверить зазор между электродами свечи. В зависимости от ее марки он должен находиться в интервале 0,5-0,65 мм. Нужно проверить и уплотнительную прокладку свечи. При ее изношенности или повреждении, может быть не обеспечена герметичность камеры сгорания, что приводит к снижению компрессии в цилиндре и проблемам в работе двигателя.
Даже если в случае проверки свечи есть большие основания полагать, что неисправность находится в топливной системе, нужно проверить свечу на наличие искры. Хотя бы для того, чтобы быть уверенным, что с этим все в порядке. Для этого:
- надевают на свечу кабель зажигания;
- с помощью плоскогубцев с изолированными ручками прикладывают резьбу или гайку свечи к цилиндру;
- дергают за рукоятку стартера и смотрят — есть искра или ее нет.
При отсутствии искры нужно просто заменить свечу. Если и у новой свечи нет искры, нужно проверить состояние высоковольтного провода на наличие обрыва и контакта со свечой.
Бензопила STIHL, а конкретно модель MS 180, употребляется в большей степени для заготовки древесной породы и выполнения разных строй работ. STIHL 180. Регулировка зажигания бензопилы STIHL 180. STIHL 180, видео. Схожее оборудование применяется очень нередко благодаря большенному перечню функций и способностей. Главной особенностью таковой модели является сниженная вибрация, что очень животрепещуще. Естественно, в процессе использования бензопила может выйти из строя, а означает, придется заняться ее ремонтом.
Приготовление топливной смеси для цепной пилы.
Поскольку на большинство цепных пил, доступных потребителю, производитель ставит двухтактные моторы, не предусматривающие отдельной смазки трущихся деталей, очень важно при обкатке приготовить правильную топливную смесь. Готовится она из бензина и двухтактного моторного масла в определенной пропорции, рекомендуемой заводом изготовителем бензопилы
Какой бензин брать для топливной смеси?
За основу берется бензин с октановым числом не менее 90. Для России, Беларуси, Казахстана и других стран СНГ оптимальным вариантом топлива будет марка АИ-92. Избегайте применения сомнительных видов топлива, а так же использования каких либо присадок, повышающих октановое число. Со временем присадки теряют свои свойства, а бензин становится низкомарочным.
Использование топлива с низким октановым числом при обкатке и эксплуатации цепной бензопилы вызывает неравномерную работу двигателя и его постукивание. При этом наблюдается повышение температуры мотора и увеличение нагрузки на коренные подшипники. Мнимая экономия чаще всего приводит к выходу из строя цилиндро-поршневой группы, требующей существенных средств для ее восстановления.
Часто у новоиспеченных владельцев бензопил возникает вопрос, какой бензин лить в бак инструмента: этилированный или неэтилированный? Этилированное топливо применяется для пуска двигателя без катализатора. Если же Ваша пила с катализатором (зеленая крышка бензобака), то используйте неэтилированный вид топлива.
Какое масло использовать в топливной смеси, и в каких пропорциях?
Как для обкатки, так и для постоянной эксплуатации бензопилы используется двухтактное моторное масло. Если не хотите рисковать и экспериментировать, то приобретайте смазку рекомендуемую производителями инструмента. Как правило, для них ГСМ изготавливают под заказ крупные компании. Это позволяет производителю цепных пил и прочего бензоинструмента гарантировать надлежащий пуск и безотказную работу своих изделий.
Поскольку фирменные масла для бензопил Husqvarna, Stihl, Partner, Oregon, Jonseredразливают из одной бочки, то обкатать инструмент можно любом из указанных
При этом очень важно учитывать рекомендации как на инструкциях к маслам, так и рекомендации производителей цепных пил. Используя фирменные ГСМ, при приготовлении топливной смеси, придерживайтесь инструкции по эксплуатации бензоинструмента
| Рекомендуемые пропорции ГСМ при приготовлении топлива | |||
| Обкатываемая бензопила | Пропорция | Бензин, (литры) | Масло, (литры) |
| Husqvarna до 1,5 кВт | 1:40 | 1 | 0,025 |
| Husqvarna свыше 1,5 кВт | 1:50 | 1 | 0,020 |
| Stihl до 1,5 кВт | 1:40 | 1 | 0,025 |
| Stihl свыше 1,5 кВт | 1:50 | 1 | 0,020 |
| Partner | 1:40 | 1 | 0,025 |
| Partner | 1:33 | 1 | 0,030 |
В случае отсутствия фирменных масел обкатывать новую бензопилу можно используя смазочные материалы сторонних производителей класса JASOFB или ISOEGB. Согласно инструкции соотношение компонентов берется из расчета 1:33. При этом производитель инструмента не рекомендует брать четырехтактные моторные масла и двухтактные для лодочных моторов с водяным охлаждением, маркируемые как TCW.
Готовить топливную смесь для обкатываемой бензопилы следует в чистой емкости, предназначенной для хранения ГСМ.
- Отлейте в тару половинную порцию необходимого бензина;
- Добавьте требуемое количество масла;
- Аккуратно смешайте компоненты;
- Влейте оставшийся бензин и перемешайте.
Возможные неисправности
Если пила не заводиться первое что надо проверить это свеча дающая искру, которая и воспламеняет топливо в цилиндре. Начните с того, что снимите высоковольтный провод, к которому подключена свеча. За тем открутите саму свечу из крышки цилиндра и осмотрите её состояние. Свеча при правильной работе должна быть сухой и небольшие отложения на керамике светлого цвета:
- Если свеча мокрая значит, присутствуют проблемы с карбюратором. Нужно отрегулировать и выставить уровень топлива в нём;
- Нагар на стенках свечи тёмного или же чёрного цвета, означает неисправности в поршневой группе.
Если здесь вы не нашли видимых причин неисправности, свеча сухая, нагар светлый продолжайте идти от обратного. Так как это конечный пункт воспламенения рабочей смеси. Теперь проверьте, поступает ли искра на свечу. Это блок системы зажигания.

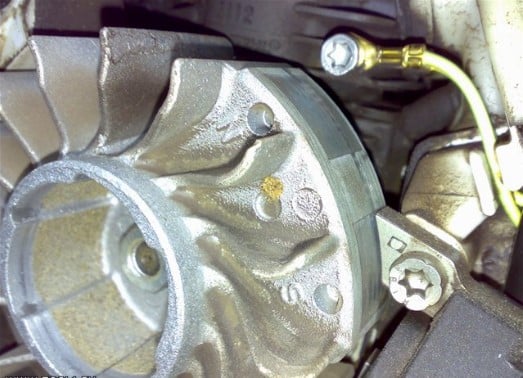

Зажигание
Основным в этой группе неполадок является двигатель.
Зажигание один из основных элементов влияющий на безотказную работу инструмента. Поэтому первым рассмотрим именно этот блок.
Прошло то время, когда управлением зажигания занимался прерыватель с кулачками и движущимися контактом, который подавал искру на свечу.
Это была не очень надёжная система по причине множества элементов, которые влияли на работу двигателя. Бензопила при не видимых неисправностях могла просто перестать заводится. И мы могли наблюдать картину постоянного дёрганья за шнурок заводки. На сегодняшний день производители перешли на системы бесконтактного зажигания.
https://youtube.com/watch?v=TScxXqkTLEg
Инструменты для ремонта Штиль 180
Чтобы провести относительно качественный ремонт бензопилы штиль мс 180 самостоятельно, потребуется иметь:
- воздушный компрессор (для очистки бензопилы и продувки основных узлов и агрегатов);
- вакуумметр, необходим для проверки герметичности картера и карбюратора, а также для выявления дефектных сальников;
- стопор поршня, для ограничения хода коленчатого вала;
- электронный тахометр, для того чтобы правильно настроить карбюратор бензопилы;
- т-образный ключ STIHL Torx 27 или аналог;
- съемник для подшипников коленчатого вала.
Только при наличии этих инструментов ремонт бензопилы штиль 180 своими руками, может быть выполнен достаточно качественно.
Цены на услуги
| Наименование работ | Цена в рублях |
| Диагностика (при ремонте диагностика не оплачивается) | 600 руб. |
| Комплексное техническое обслуживание (расходные материалы и работа) | 1800 руб. |
| Переборка двигателя | 1500 руб. |
| Замена цилиндра | 1500 руб. |
| Замена коленвала двигателя | 1500 руб. |
| Замена поршня | 1500 руб. |
| Замена поршневого кольца | 1500 руб. |
| Замена маховика | 500 руб. |
| Замена шпонки маховика | 500 руб. |
| Замена сальников двигателя | 1500 руб. |
| Замена картера | 500 – 900 руб. |
| Замена прокладки картера | 500 – 900 руб. |
| Замена свечи зажигания | 100 руб. |
| Замена карбюратора и регулировка | 500 руб. |
| Замена топливного бака | 500 – 1000 руб. |
| Замена праймера подкачки топлива | 100 руб. |
| Замена амортизаторов | 100 – 500 руб. |
| Замена ведущей звездочки | 500 руб. |
| Замена крышки тормоза | 100 руб. |
| Замена пружины тормоза | 100 руб. |
| Замена маслонасоса | 500 руб. |
| Замена маслопровода/фильтра | 500 руб. |
| Замена впускного патрубка | 300 руб. |
| Замена натяжителя цепи | 200 руб. |
| Замена муфты сцепления | 500 руб. |
| Замена пружины муфты сцепления | 500 руб. |
| Замена магнето | 500 руб. |
| Замена топливного шланга | 200 руб. |
| Замена топливопровода/фильтра | 300 руб. |
| Замена курка/блокиратора газа | 500 руб. |
| Замена фильтра воздушного | 100 руб. |
| Замена плунжера маслонасоса (проф.) | 500 руб. |
| Замена глушителя | 200 руб. |
| Замена ручного стартера | 200 руб. |
| Замена пружины стартера | 500 руб. |
| Замена шнура стартера | 600 руб. |
| Замена собачки/пружины | 300 руб. |
| Замена выключателя зажигания | 200 руб. |
| Ремонт ручного стартера | 500 – 1000 руб. |
| Ремонт карбюратора | 600 – 2000 руб. |
| Регулировка карбюратора | 500 руб. |
| Регулировка троса газа | 100 руб. |
| Чистка топливной системы | 600 – 800 руб. |
| Промывка воздушного фильтра | 200 руб. |
| Промывка бензобака | 500 руб. |
Описание устройства и технические параметры
Штиль 180 имеет стандартную конфигурацию. Впрочем, как и все современные бензопилы. Ее составляющие:
- Передняя и задняя рукоять с антивибрационной системой.
- Пильная шина с цепью.
- Двухтактный одноцилиндровый двигатель.
- Системы топлива и зажигания.
- Корпус из качественного пластика.
Бензопила штиль 180, технические характеристики:
- Бензиновый двигатель, который работает на смеси топлива и масла в соотношении 1:50.Имеет мощность в 2 л. с.
- Вес пилы составляет примерно 4 кг.
- Пила оснащена системой облегченного запуска.
- Емкость топливного и масляного бака 250 и 140 мл соответственно.
- Пильная шина имеет длину на 14 дюймов (35 см).
- Автоматическая смазка цепи.
Основные неисправности
Бензопила должна использоваться согласно инструкции по эксплуатации, тогда она прослужит долго и не будет выходить из строя. Все возможные неисправности бензопилы Штиль допустимо выявить и устранить самостоятельно. Рассмотрим основные неполадки, которые могут возникнуть в узлах и конструкции прибора, и как осуществляется ремонт бензопилы Штиль 180 своими руками.
Заливает свечу
Если вы заметили, что заливает свечу на бензопиле Штиль, то возможно неисправность возникла в топливной системе. Двигатель должен работать на смеси бензина и масла. Если смесь бедная, то происходит снижение мощности, перегревается цилинд и изнашиваются системы пилы. Мокрая свеча на бензопиле Stihl бывает вследствие диспропорции топливной смеси. Недостаток воздуха в смеси препятствует правильному сгоранию эмульсии.
Замасливание свечи вызывает также использование масла для 4-тактных двигателей, износ поршней. Если возникла такая неисправность, надо снять крышку бензобака и отрегулировать подачу топлива. Следует привести в исправное состояние воздухозаборник. Засорившийся фильтр надо продуть воздухом, а лучше его заменить. Каким образом можно очистить фильтры, описывается в инструкции по эксплуатации бензопилы.
Определить качество смеси удастся при помощи изолятора свечи. Если на нем появился коричневый цвет, то это значит, что качество смеси нормальное. Белый цвет или копоть говорит о бедном или переобогащенном составе смеси.
Причиной замасливания бывает свеча. Перебои в образовании искры наблюдаются при неправильной установке зазора. В инструкции по ремонту и эксплуатации аппарата дается расстояние между контактами свечи. Если у вас нет таких данных, то можно установить 0,7-1 мм.
Если зазор меньше, то уменьшается эффективность поджига смеси, если больше, то возникают перебои в образовании искры. Чтобы устранить переобогащение смеси, делают продувку мотора. При этом надо вынуть свечу и повернуть несколько раз ручным стартером коленвал.
Не смазывается цепь
Ремонтируя бензопилу, можно заметить, что на цепь не попадает масло. Если не смазывается цепь, значит, возникли перебои системы смазки. Бывают такие неисправности:
- Цепь сухая, светлого оттенка.
- Цепь слишком быстро растягивается.
- Шина слишком горячая, и на ней оплавилась краска.
- В баке не убывает масло.
- При острой цепи пила стала хуже резать.
Такие признаки свидетельствуют о том, что произошли нарушения процесса смазки. Чтобы проверить подачу масла в смазочный узел, надо снять шину и включить бензопилу. Потом повысить обороты и наблюдать за точкой окончания масляной магистрали. Если масло идет, значит, его объема не хватает для правильной смазки. При отсутствии подачи нужно почистить фильтр. Также следует отрегулировать подачу масла. При отсутствии неисправностей требуется дальнейшая диагностика и ремонт своими руками. Если выяснилось, что вещество не подается, то ремонтируется масляная система.
Рассмотрим основные неисправности и методы их устранения:
- Обрыв масляного шланга. Это можно увидеть при осмотре. При этом надо заменить шланг.
- Если отсутствует резьба на валу масляного насоса, то следует заменить его.
- Если возникли дефекты резьбы, то ее надо заменить.
- Если отсутствует штопор главного вала, то можно установить на его место гвоздь того же диаметра.
- Мог произойти засор фильтра. У пилы Stihl MS 180 это случается часто. Можно промыть его бензином. Если это не устранит неисправности, то следует заменить фильтр.
У бензопилы Штиль 180 часто бывает разгерметизация масляной магистрали. Это происходит там, где маслопровод, идущий от бака, вставляется в корпус инструмента. Обнаружить поломку можно по подтекам масла на дне пилы.

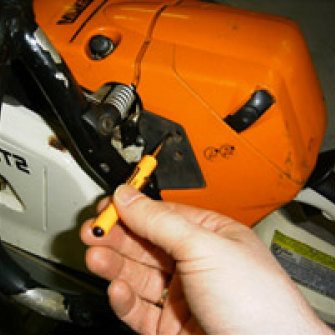

Регулировка карбюратора бензопилы Штиль 180.
Для регулировки карбюратора бензопилы Штиль 180 имеется только один винт – винт регулировки холостого хода. 1. Стандартная регулировка холостого хода (сокращённо х.х.): крутить винт против часовой стрелки, пока он не пойдёт туго, после чего делаем два оборота за часовой стрелкой, и всё. 2. Если слишком низкие обороты х.х., то надо поворачивать винт за часовой стрелкой, пока цепь не начнёт двигаться, а затем повернуть винт на 0,5 оборота против часовой стрелки. 3. Если слишком высокие обороты х.х., то надо поворачивать винт против часовой стрелки, пока цепь не перестанет вращаться, а затем повернуть винт ещё на 0,5 оборота против часовой стрелки.
Всё, регулировка карбюратора бензопилы Штиль 180 закончена.
Сломалась клавиша управления бензопилы Stihl 180 — как устранить
Частая поломка бензопилы Штиль, которая случается по вине оператора, это неисправность в работе механизма управления двигателем. Точнее, когда посадочное место для рычага управления обламывается ввиду своих конструктивных особенностей, для решения этой проблемы потребуется замена корпуса пилы, что сделать самостоятельно достаточно сложно. Рассмотрим алгоритм ремонта своими руками, по которому проходит замена корпуса бензопилы:
- Корпус освобождается от блока рукояток;
- Снимается стартер, для этого с топливного и масляного бака снимаются крышки и раскручиваются винты крепления стартера;
- Далее, через свечное отверстие в цилиндр устанавливается стопор поршня, раскручивается маховик и снимается с вала двигателя;
- Снимается ведущая звездочка и раскручивается сцепление;
- Раскручиваются две гайки на 8 мм, удерживающие корпус воздушного фильтра и карбюратор, модули вынимаются из посадочных мест;
- На следующем этапе раскручиваются 4 винта, удерживающие двигатель на корпусе. В корпус бензопилы Штиль 180 в месте установки винтов крепления двигателя смонтированы специальные втулки, которые могут самостоятельно выпасть и потеряться.
- Последний момент, это снятие масляного насоса, резинового колена карбюратора и топливного и масляного баков.
Устанавливать детали в новый корпус необходимо с соблюдением обратной последовательности. Параллельно устранению основной неисправности, можно проверить резиновое колено карбюратора, деталь, выработавшая свой ресурс и утратившая эластичность, подлежит замене.
Распространенные поломки Штиль 180
К распространенным неисправностям на бензопиле штиль можно отнести:
- Обрыв шнура стартера;
- Износ ведущей звездочки;
- Протечки в системе подачи масла для смазки цепи;
- Износ червячной шестерни маслонасоса;
- Подсос воздуха через сальники в картер двигателя;
- Отсутствие искры на свече зажигания;
- Отсутствие подачи топлива при неисправностях в карбюраторе (на них мы не будем останавливаться, так как ремонт и регулировка карбюратора бензопилы, вопрос достаточно широкий и будет рассмотрен в отдельной статье);
- Обламывание проушины посадочного места под рычаг управления двигателем.
Теперь рассмотрим неисправности подробнее и начнем с ремонта масляного насоса.
Отбор по моделям
- Бензопилы
- Запчасти на китайские бензопилы 45, 52 куб.см
- Запчасти на китайские бензопилы 38 куб.см
- Запчасти на китайские бензопилы 25 куб.см
- Запчасти на китайский Штиль 660
- Запчасти на Партнер 350, 351, 352, 371
- Запчасти на Партнер 340S, 350S, 360S
- Запчасти на Хускварна 137, 142
- Запчасти на Хускварна 230, 235, 236, 240
- Запчасти на Хускварна 365, 372
- Запчасти на Штиль 180
- Запчасти на Штиль 210, 230, 250
- Запчасти на Штиль 290
- Запчасти на Штиль 361
- Триммеры
- Запчасти на китайский триммер 33, 43, 52 куб.см
- Запчасти на китайский триммер 26 куб.см
- Запчасти на Хускварна 125, 128
- Запчасти на Фаворит Т283, Т284
Снятие и разборка двигателя
Двигатель удерживают 4 винта установленные на днище бензопилы Штиль 180. Для снятия необходимо их раскрутить, после чего аккуратно вынуть двигатель из посадочного места и резинового патрубка карбюратора.
Для разборки двигателя раскручиваются 4 винта картера, и он снимается, далее можно вынуть коленчатый вал в сборе с сальниками, подшипниками и поршневыми кольцами.
Снятие подшипников и сальников обычно не требует дополнительных инструментов
, но если, подшипники были напрессованы на вал с усилием, то для демонтажа понадобится специальный съемник.
Для снятия поршня с шатуна, потребуется вынуть стопорное колечко из посадочного гнезда, при помощи тоненькой отвертки, далее с противоположной стороны выдавливается поршневой палец, после чего поршень убирается в сторону.
Своевременная диагностика – один из шансов спасения деталей
Как показывает практика, проблему проще ликвидировать еще на стадии ее развития, чем тогда, когда техника уже полностью отказалась работать. Для этого необходимо вовремя производить осмотр всех деталей и узлов, причем не только визуальный. Его достойная замена – аппаратный метод, популярный в последнее время.
Тестеры смогли объединить в себе разные приборы для измерения напряжения, сопротивления и силы тока.
Но перед тем, как проверить катушку зажигания бензопилы мультиметром, стоит детально прочитать инструкция к бензопиле, чтобы владеть исходной информацией относительно ее нормальных технических параметров, с которыми и будут сравниваться значения, полученные на тестере.
- Проверить первичную обмотку (нулевое сопротивление означает проблемы с катушкой, а «∞» — разрыв провода);
- Вторичную обмотку исследуют, подсоединяя сканер к высоковольтному проводу и контакту со знаком « ».
Как видим, система зажигания хоть и считается одной из самых капризных в любой технике, работающей на бензине, но разобраться в ней может каждый.
Если не проводить вовремя замену быстроизнашивающихся деталей, их чрезмерный износ будет отрицательно сказываться на остальных узлах бензопилы. Инструкция по регулировке зажигания бензопилы штиль или регулировка и ремонт. В частности, если не менять вовремя шину и ведущую звездочку, повышенная вибрация отрицательно скажется на подшипниках коленвала.
Предельная глубина выработки зубьев звездочки должна составлять 0.5 мм. На практике звездочки нередко эксплуатируют до глубины износа 1 мм и более, — не подозревая о том, что это приводит к повышенной нагрузке на подшипники коленвала и ускоренному выходу их из строя. При износе 3-4-х цепей необходимо менять и саму шину, к этому времени ее износ достигает предельных значений.
https://www.youtube.com/watch/zupDNXFfk0c
Шина бензопилы изнашивается особенно сильно в зоне, резание которой выполняется наиболее часто, обычно, — это нижняя сторона направляющей шины. Для равномерности износа, при каждой замене цепи, шину нужно перевернуть на 180° относительно горизонтальной оси.
Устройство стартера
Нередко, производители бензопил оборудуют свои агрегаты стартерами, работающими практически по одинаковому принципу, а именно: в пазе корпуса пилы расположена ручка, сквозь которую пропущен шнур. При резком поднимании ручки вытягивается и шнур, что приводит в зацепление барабан храпового механизма. Таким образом, в действие приводится барабан со шпицами, который располагается на валу. В это время коленчатый вал делает несколько оборотов, приводящих к сжатию топливной смеси, которая в этот момент находится между головкой цилиндра и поршнем. При опускании ручки, наоборот, храповик и шпицы теряют свой контакт, что приводит к остановке вала.
При увеличении мощности бензопилы повышается количество топливной смеси, которая при запуске бензопилы должна воспламеняться. В таком случае для запуска двигателя необходимо увеличить количество рывков шнура стартера. Для ускорения возврата барабанного механизма производителями используется специальная стальная возвратная пружина стартера, обладающая отличной упругостью.
В случае поломки пружины необходимо: извлечь обойму механизма, вытащить пружину, зафиксировав верхнюю ее часть пальцем и немного оттянув в сторону ручку стартера
Затем, намотать новую деталь, избегая при этом перегибов и перекручивания нового пружинного элемента, далее — осторожно зафиксировать обойму
Ремонт карбюратора бензопилы Штиль 180
К основным неисправностям карбюратора бензопилы Штиль 180 можно отнести следующее.
Не поступает бензин в карбюратор. Банальная причина – отказ топливного насоса. Диафрагма потеряла эластичность или прохудилась. Такое бывает из-за усталости материала при длительном использовании. В результате чего, при разрежении в двигателе диафрагма не поднимается и не открывает топливный канал с клапаном. Ее можно заменить запасной из ремкомплекта, разобрав карбюратор. Бензин также может не поступать из-за забитого фильтрующего элемента (сеточки) в канале между топливным насосом и игольчатым клапаном. Лечится также заменой из ремкомплекта. Карбюратор переливает. Не трудно догадаться, что проблема кроется в главной камере. Частички грязи попадают в полость между иглой и каналом, т.е. клапан не полностью закрывает канал, когда это нужно и камеру заливает. Очень часто мембрана перестает выполнять свои функции из-за растяжения (естественный износ). В результате, при опускании мембрана не до конца поднимает иглу, и топливо продолжает поступать. Главная мембрана также входит в состав ремкомплекта. Заменить ее не составит труда. Очень часто после зимнего простоя владельцы бензопил Штиль 180 сталкиваются с трудным запуском. В этом случае имеет место залипание клапана в форсунке. Производитель рекомендует, перед тем как положить бензопилу на хранение, дожечь оставшийся бензин в карбюраторе. Бензин склонен к испарению и при долгом хранении, в карбюраторе остается моторное масло, при контакте с которым клапан форсунки начинает прилипать к корпусу. В результате топливо не поступает в диффузор. Так как форсунка не входит в состав ремкомплекта, приходится ее выбивать и тщательно промывать
Делать это нужно очень осторожно. Если забился жиклер холостого хода или форсунка, их достаточно продуть сжатым воздухом
Или промыть в бензине, в 90 % случаев это помогает
Но нельзя использовать иголки или проволоки, т.к. есть риск изменить проходное сечение, тем самым изменив пропускную способность жиклеров.
Итак, вы решили снять карбюратор и провести диагностику. Порядок снятия следующий:
- Нажимаем курок газа и опускаем рычаг подсоса вниз. Поворачиваем защелку и снимаем крышку бензопилы.
- Откручиваем торцевым ключом на 8 обе гайки крепления и снимаем воздушный фильтр с корпусом.
- Снимаем тягу газа (дроссельной заслонки) карбюратора.
- Отсоединяем трос от рычага управления
- Вынимаем рычаг управления двигателя со своего места. Параллельно отсоединяем тягу воздушной заслонки.
- Потянув карбюратор на себя, снимаем его со шпилек. Не забываем отсоединить шланг подачи топлива.
Более подробный и наглядный алгоритм демонтажа карбюратора с бензопилы представлен на видео.
Что касается разборки карбюратора бензопилы Штиль 180, то тут все просто. 1 болт откручивается на крышке топливного насоса и 4 болта на крышке главной камеры. Этого достаточно, чтобы поменять все необходимые компоненты из ремкомплекта.
После разборки карбюратор необходимо промыть в бензине, а каналы и жиклеры продуть сжатым воздухом. Ни в коем случае нельзя продувать карбюратор под высоким давлением и в собранном состоянии. Иначе вы можете растянуть мембрану или диафрагму. Карбюратор перестанет работать должным образом.
Для того, чтобы оценить состояние сеточки-фильтра и мембраны, нужно выполнить следующую последовательность действий:
- Откручиваем винт.
- Оцениваем состояние мембран, убираем пыль и грязь, при необходимости меняем мембрану на новую.
Под мембраной должно быть все чисто
На мембране также не должно быть грязи
- Проверяем состояние сеточки-фильтра на наличие грязи, при наличии чистим.
- Собираем все обратно и разбираем карбюратор с другой стороны. Открутив 4 болта снимаем крышку, убираем мембрану и оцениваем состояние внутренностей.
Всего нужно открутить 4 винта
- Чтобы проверить исправность подачи топлива, надев шланг на штуцер.
- Дуем в него ртом, при этом пальцами открываем игольчатый клапан, все должно четко срабатывать.
- Продуваем 2 отверстия в жиклерах, тем же шлангом, они должны спокойно дуться, без чрезмерного усилия. При необходимости достаточно прочистить обычном очистителем WD-40.
- Снимаем жиклер-форсунку, расположенную справа, и прочищаем тоненькой проволокой, с обратной стороны.
- Все чистим и собираем. При установке крышке, соблюдайте правильную установку. Смотрите фото ниже.
Что касается ремкомплекта карбюратора Штиль 180, то в него входит комплект прокладок для крышек, диафрагма и мембрана, игольчатый клапан, коромысло с осью и пружиной. Цена такого комплекта от 100 до 400 рублей.
Угол опережения зажигания
Механическое устройство и заводская установка магнето обеспечивают совпадение времени разряда свечи с оптимальным положением движущегося поршня. Для четырехтактных бензиновых двигателей проскок искры должен происходить еще до прихода поршня в верхнюю мертвую точку — это объясняется тем, что процесс полного возгорания топливовоздушной смеси занимает определенное время. Скорость движения деталей двигателя сопоставима со скоростью воспламенения топлива, поэтому поршень с момента проскока искры до момента создания горящими газами экстремально высокого давления успевает пройти некоторый путь.
Для каждого двигателя существует угол опережения зажигания. Он равен выраженному в градусах повороту кривошипа с момента пробоя в межэлектродном пространстве свечи зажигания до момента, когда поршень окажется в верхней мертвой точке. Этот показатель зависит от многих параметров, включая конструктивные особенности двигателя и свойства топливной смеси.
На практике при массовом изготовлении двигателя на заводе индивидуальная регулировка зажигания каждого изделия не производится, а выставляются соответствующие метки на вращающихся деталях, которые должны быть совмещены при монтаже.
- не заводится двигатель;
- мотор работает, но с заметными перебоями;
- наблюдается снижение мощности инструмента.
В этих случаях не следует торопиться обращаться в сервисный центр. Попробуйте сначала отрегулировать зажигание самостоятельно.
Регулировка зажигания STIHL 180 своими руками
Сборка STIHL MS180
STIHL, Briggs Stratton. pavel@mechanic.kiev.ua
У них меньше движущихся частей и отсутствуют контакты, которые надо периодически выставлять, часто выходившие из строя. Катушка, применяемая на современной бензопиле, проработает до конца службы вашего инструмента. Бензопила стала намного надёжней и проще в обслуживание.
Проверьте, нет ли искры не проблема, для этого достаточно взять высоковольтный кабель, к которому подключена свеча, довести его до блока цилиндров с небольшим промежутком между ними, чтобы вы могли заметить скачок искры между ними. Затем мы вытаскиваем стартовый шнур стартера, и мы увидим, что есть искра и какой цвет. Рабочая, исправная свеча должна давать искру, подобную молнии. Как это выглядит, посмотрите на фотографию, предлагаемую вашему вниманию, это все хорошо видно.
Если искры не наблюдаются, проверьте контрольную лампу, если нет датчика, высоковольтный кабель. Поломка возможна в том месте, где она чаще всего изогнута. Если провод в порядке, проблема в том, что угол зажигания установлен неправильно. В обоих случаях может быть слишком рано или слишком поздно, бензопила начинается хорошо и не будет работать.
Теперь попробуйте установить правильный зазор между подвижным и неподвижным контактом. В идеале оно должно составлять 0,2 мм. Он не может быть проверен зондом, но он не является дефицитом.
Это было описание неудач старшего поколения бензопилы. Новое поколение включает в себя современные бензопилы Goodluck, Steele и Husqvarna.
Если подобные действия оказались безрезультатными, обратите внимание на воздушный фильтр подачи топлива и функционирование свечи. Если, по вашему мнению, проблему вызвала неисправность карбюратора, то бензопилу, приобретенную с гарантией, лучше всего сразу же сдать в сервис
Это объясняется тем, что самостоятельно выполнить разборку довольно сложно.
Зажигание
Главное в этой группе проблем. двигатель.
Зажигание является одним из основных элементов, влияющих на безотказную работу инструмента. Поэтому мы сначала рассмотрим этот блок.
Прошло время, когда управление зажиганием включалось в измельчитель с кулачками и движущимся контактом, что давало искру свечи.
Это была не очень надежная система из-за многих элементов, которые влияли на работу двигателя. Бензопила без видимых неисправностей может просто прекратить запуск. И мы могли видеть картину постоянного подергивания кружев фабрики. На сегодняшний день производители переключились на бесконтактные системы зажигания.
Как заменить шнур стартера
Достаточно часто шнур стартера нуждается в замене, по причине разрыва. Давайте разберемся как его можно заменить, не обращаясь при этом в сервисный центр.
Снять стартер с бензопилы Штиль 180 достаточно просто, даже не снимая блока ручек, для этого потребуется раскрутить винты крепления и снять крышки масляного и топливного баков. После чего немного приподняв и развернув стартер, вынуть его с посадочного места.
Шнур стартера наматывается на специальный барабан, который установлен в корпусе детали. Для замены шнура, нет необходимости снимать барабан, достаточно снять оборванный шнур и намотать новый.
После того как шнур намотан на барабан, необходимо продеть через корпус стартера и установив рукоятку зафиксировать её при помощи нескольких узелков сделанных друг за другом. Далее проверяется рабочий ход стартера, и если все в порядке, деталь устанавливается на место.
Видео, в котором показано как заменить шнур стартера самостоятельно можно посмотреть ниже. Мастер подробно комментирует все этапы замены начиная со снятия стартера и заканчивая установкой.
