Как пользоваться станком для заточки цепей

Принцип действия и классификация

Конструкция похожа на монтажную пилу со шлифовочным диском в подвесной головке, закреплённой на опорной раме, вместо отрезного.

Поворотные тиски фиксируют пильную часть, а каждый зубец последовательно обрабатывается подводимым точилом. Нужный угол самостоятельно выставляется оператором по шагу между звеньями. Как правило, толщина круга составляет 3.5 – 4.0 мм.

Чтобы максимально остро обработать каждое звено надо расположить диск перпендикулярно цепи. Продлить ресурс можно отдельной правкой каждого зубца.

Следует помнить, что станком также выравнивается полотно бензопилы. С этой целью выбирается наименьший зубец, под который подгоняются все остальные. При одинаковых размерах нагрузка на внутренний механизм снижается. Кроме того выравнивание предотвращает распад звеньев.

Заточка цепи бензопилы на полуавтоматических станках

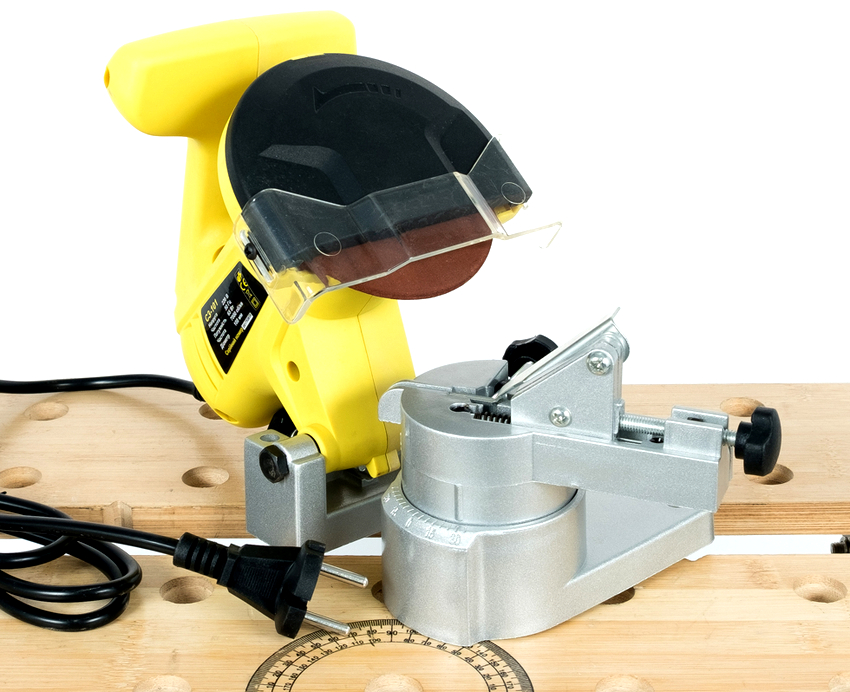

Большой популярностью (это связано с высокой производительностью и качеством заточки) пользуются станки, оснащенные электрическим приводом. Оборудование представляет собой сложную конструкцию, которая состоит из нескольких элементов. Основанием приспособления для заточки цепи бензопилы выступает станина, на которой устанавливаются двигатель и тиски с направляющими салазок для цепи. Двигатель применяется асинхронного типа с прямой передачей и высокой частотой вращения.

Заточной диск установлен на валу двигателя и фиксируется при помощи шайбы и гайки. Участок, где двигатель крепится к станине, является подвижным, что предоставляет возможность регулировать мотор в пространстве для необходимости выставления верного угла заточки.

Перед началом заточки звеньев бензопилы нужна предварительная настройка станка с выбором угла между шлифовальным кругом и цепью

Для установки цепи и ее удержания используются тиски с салазками. К ним фиксируется ограничительная пластина, которая контролирует глубину реза. При вращении регулировочного винта по часовой стрелке диск выдвигается, увеличивая глубину заточки.

Полуавтоматический точильный станок для заточки дисковых пил характеризуется возможностью выставить точный угол заточки, выровнять рабочий зуб. Оборудование может работать от сети 220 В и 12 В, что позволяет подключить его с помощью аккумулятора автомобиля.

Принцип действия полуавтоматического станка для заточки пил

Принцип действия станка заточного для цепи состоит в следующем. В направляющие салазок устанавливается цепь. Ограничитель опускается до достижения упора в заднюю стенку зуба, который затачивается, не позволяя ему смещаться. Далее выполняется опускание двигателя с установленным на него абразивным диском. При соприкосновении его с зубьями происходит стачивание кромки режущего элемента.

После того как обработана одна сторона, цепь переворачивается на другую, манипуляция повторяется. Далее оператор должен передвинуть цепь до следующего зуба с установкой упорной планки, после чего процесс возобновляется.

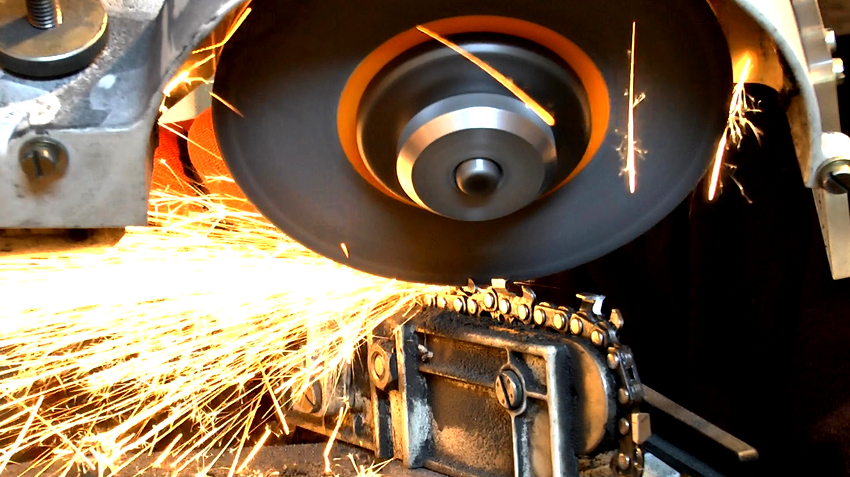

Принцип работы станка состоит в установке цепи в направляющие салазки и опускании двигателя с абразивным диском

Важно! Для заточки цепи на электрическом станке важно правильно выставить глубину стачивания, чтобы при работе зубья не перегрелись и не потеряли своих свойств, что негативно отразится на дальнейшей эксплуатации пилы. К недостаткам электрических станков для заточки бензопил можно отнести их высокую стоимость, которая начинается от 6 тыс

руб., необходимость периодической замены монтажных кругов, что также является весьма затратным мероприятием. Для продления ресурса использования дисков следует применять алмазные варианты. Однако они имеют более высокую стоимость

К недостаткам электрических станков для заточки бензопил можно отнести их высокую стоимость, которая начинается от 6 тыс. руб., необходимость периодической замены монтажных кругов, что также является весьма затратным мероприятием. Для продления ресурса использования дисков следует применять алмазные варианты. Однако они имеют более высокую стоимость.

Структура и параметры цепи

Перед началом работы следует определить с основными характеристиками цепной гарнитуры. От этого зависит выбор метода заточки, инструмент и необходимость процедуры

На что обращать внимание:

Особенности звена. Оно состоит из основания, лопатки зубца, ограничителя глубины, двух лезвий. Следует внимательно осмотреть каждый элемент, выявить явные дефекты и механические повреждения – с ними нужно работать в первую очередь;
Угол лезвия. Именно он позволяет цепи распиливать древесину, определяет объем и форму древесной стружки. На нем не должно быть дефектов. Параметр верхнего лезвия варьируется от 50 до 60о, торцевого – от 60 до 85о;
Высота профиля шины может быть 0,625 мм или 0,762 мм. При обработке ограничителей следует попасть в данный диапазон, чтобы снизить вибрацию инструмента во время пиления.

Рисунок 1 – Разновидности пильных цепей Вторые по значимости характеристики – тип металла и шаг цепи. Для мягкого и среднего по плотности материала подойдет обычный напильник, он отлично справится с заточкой. Для цепей из твердого металла с частым шагом звеньев (от 0,36 дюймов) рекомендуется использовать только станочный метод правки.

Рейтинг заточных станков 2020

Patriot MG 220

Недорогой точильный станок для нерегулярной заточки цепей бензопил. Мощность у него невелика — всего 85 Вт, но этого хватает, чтобы время от времени заточить пару цепей. Здесь используется заточной круг диаметром 105 мм и толщиной 4,8 мм. Также можно использовать круги толщиной 3,2 и 4,2 мм (продаются родные у Patriot). Диаметр посадочного гнезда здесь составляет 22,2 мм. Скорость вращения диска 4800 об/мин, поэтому прибор можно смело отнести к высокооборотистым.

Устройство способно затачивать под углом от 0° до 40° (вращение крепления цепи). Пользователи отмечают, что у станка хорошее литье, и он не тарахтит во время работы. Правда, производитель не предусмотрел стопор вала двигателя, поэтому при замене диска его придется дополнительно стопорить ключом.

Вихрь СЗЦ-200

Станок для цепей отечественного производства мощностью 200 Вт. Двигатель разгоняет рабочую насадку до 6000 об/мин, поэтому заточка цепей производится довольно быстро. Диаметр заточного круга составляет 100 мм, толщина 3,2 мм, а посадочное гнездо у него 10 мм. В зависимости от типа цепи можно выбирать угол заточки от 0° до 30°. На корпусе устройства располагается ограничитель глубины заточки — он необходим, чтобы во время работы случайно не разрезать цепь избыточным надавливанием.

Сверху рабочий диск закрыт пластиковой защитой и прозрачным щитком, который защищает глаза от попадания искр. В комплекте с устройством идет специальный металлический стержень, который стопорит диск, если его нужно открутить и поменять. Кстати, если этот стержень потеряется, то вместо него можно использовать кусок обычной проволоки катанки 6-ки. Весь прибор весит всего 2 кг.

ДИОЛД М3-0,13

Станок российского бренда, но китайского происхождения. Этот прибор не для лесоповала, но в домашних условиях станет настоящим спасением. Мощность двигателя составляет 130 Вт. При этом он разгоняет диск до 2500 об/мин — для серийной заточки не подойдет, а 1 — 2 раза в день восстановить зубья цепи — вполне. Здесь хорошая литая подошва, которая будет крепко (без люфтов) держать цепь при правильном и надежном закреплении устройства на столе. Кстати, крепежи подошвы к столу также идут в комплекте.

В комплекте с устройством идет родной заточной диск диаметром 100 мм, посадочным гнездом 10 мм и толщиной 3,5 мм. Качество диска хорошее (не нужно менять сразу же после покупки). Если вам нужен прибор для гаража, чтобы время от времени точить цепь своей бензо- или электропилы, недорогой ДИОЛД М3-0,13 станет хорошим приобретением.

Rezer EG235-CN

Это хороший мощный тяжелый станок для регулярной заточки пильных цепей. Он может точить цепи с шагом 0,325, 0,375 и 0,404 дюйма. Регулировка шага выполняется с помощью бокового винта. Крепление цепи осуществляется не автоматической системой, а эксцентриковыми натяжителями. Станок имеет хорошее литье, все элементы изготовлены из металла. Отметим, что здесь идет крупный диск диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо у него 22,2 мм. Двигатель мощностью 235 Вт разгоняет пильный диск до 3000 об/мин.

Данная модель оснащена подсветкой, которая располагается возле диска. Она запускается при включении устройства. Правда в подсветке стоит не светодиодная лампочка, а лампа накаливания. Приятным моментом является наличие второго заточного диска, который идет в комплекте. Его толщина составляет 3,2 мм. Весит заточной станок 5,8 кг. В сети есть подробный видеообзор этого устройства.

Champion C2001

Модель от Champion оснащена двигателем мощностью 230 Вт, который вращает пильную насадку со скоростью 3000 об/мин. Этот станок для заточки цепей бензопил, как и предыдущее устройство, работает с дисками диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо 22,2 мм. В принципе у этих двух станков диски взаимозаменяемы. Отметим, что здесь угол заточки цепи может производиться в диапазоне от 0° до 40°. При этом сама вращающаяся платформа имеет трещотку, и при переключении вы услышите характерный звук. Снизу под платформой располагается затяжной винт для надежной фиксации цепи.

Сама по себе база с двигателем и заточным диском может менять угол наклона в горизонтальной и вертикальной плоскостях в диапазоне от 40° до 90°. Благодаря этому вы сможете максимально точно настроить прибор для идеальной заточки цепи бензопилы. Здесь есть подсветка, которая дает хороший обзор рабочего участка. Дополнительно в комплекте идет абразивный брусок. В целом это отличная модель за свои деньги.

Чем еще укомплектовать гараж:

Подготовка под покраску любых поверхностей: выбираем хороший пескоструйный аппарат
Качаем воздух литрами: лучшие масляные компрессоры 2020

Как точить цепь бензопилы – правильный порядок действий

Прежде чем приступить к восстановлению пильной гарнитуры, нужно детально изучить ее устройство. Она состоит из зубьев, которые в процессе пиления древесины двигаются по принципу рубанка. Каждый зубец отличается сложной конфигурацией и нетипичной режущей поверхностью. Последняя состоит их двух кромок – боковой и слегка скошенной верхней. За регулировку толщины стружки отвечает ограничитель зубца, высоту которого можно изменить.

Из-за сложной конструкции режущих зубцов у начинающих садоводов могут возникнуть трудности при их заточке. Во время работы потребуется правильно настроить верхний угол обработки пильной гарнитуры. Использовать для восстановления один только напильник достаточно сложно. Из-за этого для работы используются некоторые вспомогательные приспособления.

Чтобы заточить цепь бензопилы своими руками, нужно правильно расположить приспособления. Круглый напильник имеет подходящую форму для того, чтобы повторить внутренний контур режущего зуба. При этом край используемого напильника должен располагаться выше поверхности для резки на 20 % от общего диаметра элемента. Ширина последнего зависит от длины шага, которая обычно составляет 4–5,5 мм. Во время восстановления режущего элемента нужно строго соблюдать правильный порядок действий.

https://youtube.com/watch?v=qdfDaHVFSiw

Чтобы заточка цепи бензопилы своими руками получилась равномерной, нужно выполнить одинаковое число движений для обработки каждого зуба. Затупленные зубцы потребуется обрабатывать по очереди: вначале нужно заточить первый элемент с левой стороны, потом – первый справа, и так до самого конца цепи. Чтобы было удобнее работать, штатную шину бензопилы потребуется зажать тисками. После этого зубцы обрабатываются через один с каждой стороны.

Для регулировки высоты стачивания нужно использовать стандартный шаблон и плоский напильник. На шаблон нанесены 2 отметки, обозначенные буквами S и H. Первая из них дает возможность сточить ограничитель для последующего распила мягких пород древесины. Вторая отметка предназначена для работы с древесиной твердых пород. Если не использовать при работе шаблон, то это приведет к низкому, неправильному спилу, который значительно снизит эффективность гарнитуры.

Фирмы-производители

Станок для заточки цепей бензопил, как выбрать из большого ассортимента производителей — лучше отдать предпочтение профессиональному оборудованию- например, Oregon и производителю пильного оборудования Sthil.

Среди бюджетных моделей широкой популярностью пользуются Sadko, Sparky, Forward. Отечественные производители на рынке представлены такими торговыми марками, как Калибр, Фиолент, Прораб.

Электроточилка, изготовленная различными фирмами, практически идентична. Конкуренция в данном секторе достаточно высока, что заставляет с повышением качества продукции снижать стоимость.

Originally posted 2018-03-28 15:30:59.

Заточка цепи бензопилы на станке

Покупать специальный станок для того, чтобы точить зубья режущей оснастки бензопил или электропил не могут себе позволить даже квалифицированные работники, занимающиеся валкой леса. Такое оборудование характеризуется высокой стоимостью, а к тому же, к его применению требуется соответствующая сноровка. Именно поэтому многие пильщики предпочитают периодически или регулярно сдавать цепь в мастерскую, где возможно профессионально занимаются ее заточкой, что маловероятно. Стоимость услуги около 100 рублей, но при этом исключается необходимость разбираться в тонкостях восстановления качества режущих кромок.

Специалисты рекомендуют прибегать к заточке цепи на специальном оборудовании только тогда, когда оснастка действительно запущена (если они потеряли свою форму). К примеру, пила давно не эксплуатировалась, и имеются характерные признаки не только снижения качества остроты кромки, но и признаки коррозии. Если регулярно осуществлять ручную заточку, то прибегать к помощи специального оборудования не понадобится.

Если вы все-таки обзавелись станком, стоимость которого составляет более пары тысяч рублей, то не помешает узнать достоинства такого способа:

Высокая скорость выполнения работы — примерно 5 минут.
Удобство — не нужно выбирать угол, контролировать уровень прижима и считать количество проходов напильником.
Качество — каждый зуб получает высокую степень заточку (не во всех случаях).

Принцип заточки цепи на специальном станке заключается в том, что предварительно фиксируется оснастка в тисках инструмента. Чтобы наточить ее, понадобится обязательно снять с бензопилы. Далее закрепленная в тисках станка оснастка располагается под соответствующим углом (в зависимости от указателя). После этого осуществляется непосредственный контакт с вращающимся абразивным диском.

Ниже представлен процесс, как осуществляется заточка цепи на специализированном станке.

Это интересно! Многие ошибочно считают, что способ заточки на электрическом станке считается самым правильным, надежным и точным. В действительности это не нет, ведь привести к норме каждый зуб, и добиться их одинакового угла заточки на таком устройстве невозможно. Специально для этого используются ручные станки, более подробно о которых можно узнать ниже.

Причины, вызывающие необходимость заточки цепи

Цепь имеет простую конструкцию из звеньев с зубьями. У них непростая геометрическая форма с двумя перпендикулярно расположенными резцами, которые выполняют:

надрез распиливаемой поверхности;
удаление стружки, а также обеспечение ширины пропила.

Материалом является сталь с нанесённым сверху хромовым покрытием.

Причины притупления зубьев:

интенсивная эксплуатация бензопилы;
попадание металлических предметов;
неправильная эксплуатация;
взаимодействие с твёрдыми породами.

Эксплуатация затупленного инструмента небезопасна. Время резки замедляется, расход бензина повышается, а усиление вибрации разрушает корпус.

Применение специальных станков

Не всегда можно использовать ручной инструмент с шаблоном. К примеру, если режущая кромка во время работы соприкоснулась с грунтом, есть вероятность ее деформации. В этой ситуации применяется специальный станок.Станок бывает двух видов:

Механический.
Электрический.

Механический станок имеет конструкцию, которая выглядит как лучковая пила, но с круглым напильником. Применять станок можно для выравнивания показателя длины всех кромок, для восстановления правильной геометрии. Рассматриваемый станок имеет сложную систему установки параметров обработки. Заточка выполняется примерно 2-3 движениями, после чего станок устанавливается на новое место.

Электрический станок прост в использовании. Специальная система настроек позволяет правильно позиционировать обрабатываемую поверхность, а также подвести диск с высокой точностью. Некоторые модели имеют автоматическую систему зажима тисков на момент опускания диска. Стоимость электрического варианта исполнения несколько выше, но при этом значительно повышается производительность, можно добиться наиболее точного результата.

Определение необходимости заточки и последствия работы изношенной цепью

Параметры эффективности, качества и безопасности работы бензопилой напрямую зависят от состояния режущей кромки, которая состоит из сложных по конфигурации зубьев. Процесс эксплуатации сопровождается притуплением зубьев, что негативно сказывается на скорости и качестве проводимых работ. Срок выполнения заточки не может быть нормирован и установлен заранее, поэтому определяется по результатам анализа следующих показателей:

некомфортные ощущения при выполнении работ;
увеличение времени на выполнение работы;
увеличение требуемых усилий на подачу режущего инструмента;
наличие вибрации при работе и «гуляние» бензопилы в разные стороны;
визуально заметный износ зубьев.

Важным правилом при необходимости правильно оценить состояние цепи и определить срок заточки является контролирование вида получаемой в процессе эксплуатации инструмента стружки. При хорошо заточенных зубьях стружка имеет однородный внешний вид, достаточно крупные размеры и ближе к квадратной форму. При износе зубьев, стружка приобретает слишком мелкие, практически пылеобразные размеры, и становится более тёмноокрашенной.

Обзор популярных моделей высокопроизводительных станков для заточки пильных цепей

Станок для заточки цепей для бензопил Орегон 519789

Если требуется часто выполнять большой объём работ по заточке пильных элементов, следует обратить внимание на модель профессионального станка Oregon 519789. Данная установка разработана для эксплуатации при интенсивных нагрузках

Oregon 519789

Станок оснащается механизмом самоцентрования и торсионной пружиной, которая обеспечивает дополнительные удобства во время правки материала. Мощность модели составляет 0,214 кВт, вес − 6 кг, работает от бытовой сети в 220 В.

Пильные элементы цепи

Точильное оборудование Штиль

Универсальное заточное оборудование Stihl USG отличается высокой производительностью и отменным качеством сборки. При помощи этого станка можно без усилий править любые пильные ленты Stihl, режущие элементы кусторезов, ножей и других садов приспособлений.

Stihl USG

В продаже установка идёт в комплекте с суппортом поворотного типа (для любых цепей производства этой торговой марки)

Обратите внимание, что производители не рекомендуют использовать станок, если требуется обработка пильных зубьев из твердосплавных компонентов

Установка Бригадир GM 4P

Если нужно купить мощный станок для профессиональных работ, модель Бригадир GM 4P станет отличным выбором. С её помощью можно выполнять правку любых объёмов и нагрузок. Мощность установки составляет 0,65 кВт (одна из самых больших в классе), что позволяет поддерживать во время правки определённый показатель скорости вращения.

Станок Brigadier GM 4P

Обратите внимание, что станок оснащён системой подсветки. Это позволяет проводить обработку ленты даже в тёмное время суток

Скорость вращения шпинделя на холостом ходу составляет 6300 об/мин, а весит устройство всего 3,25 кг.

Станок для заточки зубьев бензопил Sadko SCS 85

Среди большого многообразия точильного оборудования для обработки режущих кромок зубьев бензопил следует выделить модель Sadko SCS 85. Эта установка имеет компактные габариты и отличается невысоким уровнем шумности. Идеально подходит как для работы в домашних условиях, так и на производстве. Посмотрите видео 2 о том, как заточить цепь бензопилы на станке, и узнайте все тонкости проведения данной операции.

Видео 2. Как правильно проводить заточку зубьев пилы

Оборудование производится в Словении и занимает лидирующие позиции в сегменте заточных станков для бензопил. Данная модель Садко имеет номинальную мощность в 0,85 кВт и весит всего 2,5 кг. Работает станок от бытовой сети в 220 В. Скорость вращения шпинделя на холостом ходу составляет 5 000 об/мин. Для обработки пильных элементов используется заточной круг диаметром 104 мм.
