Stihl ms 180 ремонт! Сборка,замена масляного шланга,проверка карбюратора

Проверка искры на свече зажигания и устранение причин.

Первым этапом поиска причин того, почему бензиновая пила не заводится, является проверка искры на свече зажигания. Существует много факторов, влияющих на работу данного элемента. Однако основными на начальной стадии дефектовки инструмента являются:

Неправильная регулировка карбюратора;
Присутствие большего, чем положено, количества масла в бензине;
Засорение воздушного фильтра.

Все они способствуют образованию нагара на электродах свечи. В 50 случаях из 100, пилы не заводятся на холодную по причине отсутствия искры из-за отложений нагара на электродах и их коррозии. В результате происходит либо уменьшение зазора, либо его увеличение.

Проверить наличие искры довольно просто. Для этого потребуется:

Снять наконечник высоковольтного провода;
Выкрутить свечу;
Одеть наконечник обратно;
Прислонить свечу юбкой к цилиндру;
Произвести пуск стартером.

Если в момент запуска двигателя бензопилы между электродами наблюдается хорошая искра, то с узлом зажигания все в порядке. Если же ее нет, то стоит прочистить сам элемент и проверить зазор электродов. При необходимости с помощью специального щупа отрегулируйте расстояние между контактами.

У свечей разных производителей расстояние между электродами может колебаться. У одних оно может быть равно 0,5 мм. У других — 0,2 мм. Поэтому внимательно изучите рекомендации изготовителя.

Искры на свече зажигания может не быть и по иным причинам. Из основных неисправностей, влияющих на плохой запуск бензопилы и неустойчивую работу ДВС на холостом ходу, от которых инструмент может заглохнуть, можно отнести следующие:

Переполнение свечного канала топливом;
Отсутствие контакта между высоковольтной люлькой и наконечником свечи;
Выход из строя блока зажигания.

Как запустить холодную бензопилу, если свечной канал постоянно заливает бензином? Устранить проблему на время пуска инструмента, можно воспользовавшись следующим алгоритмом:

Выкрутить специальным ключом свечу;
Протереть ее чистой и сухой ветошью;
Просушить в течение 20…30 минут;
Удалить надфилем нагар и отрегулировать зазор между электродами;
Слить остатки топлива из свечного канала и просушить его;
Собрать все и попытаться завести механизм.

Сухая свеча. Видимо, в цилиндр не попадет топливная смесь. Проблема не в свече зажигания, потому закручиваем свечу обратно. И проверяем систему подачи топлива.
Влажная, сильно испачканная топливом свеча. Причина избытка топлива скрыта либо в нарушении правил завода модели, либо в неправильной регулировке карбюратора.
Свеча покрылась черным нагаром. Это может говорить об использовании некачественного масла (потому используйте только оригинальное масло к своей пиле), неправильно отрегулированном карбюраторе или неправильно приготовленной топливной смеси. Свечу нужно промыть, хорошо очистить от нагара шилом или иглой, электроды протереть шкуркой и вкрутить на место.

Неисправности насоса и системы в целом

Как известно, в этом мире нет ничего вечного и со временем все приходится ремонтировать. Вот и масляная система Штиль мс 180 не исключение, и имеет свои специфические неисправности. Рассмотрим их подробнее.

Признаки неисправности системы смазки, следующие:

цепь бензопилы абсолютно сухая и не блестит;
масло из масляного бака не уходит;
цепь быстро растягивается и это происходит постоянно;
шину пилы уводит при пилении, в сторону;
шина греется и в районе ведущей звездочки, наблюдается оплавление краски.

Все эти признаки, прямо или косвенно указывают на проблемы в системе смазки цепи бензопилы.

Первое, что необходимо сделать после того как возникли подозрения на то, что масло для смазки цепи не поступает, это проверить его подачу. Сделать это можно двумя способами. Первый подробно описан в инструкции к инструменту и заключается в том, что нужно завести бензопилу, максимально прибавить газ и направить в сторону какого-либо препятствия.

При исправной системе смазки, масло будет слетать с кончика шины и на поверхности, в сторону которой направлена шина, будет появляться полоска из масленых капель. Если нарушения в системе все же имеются, поверхность останется чистой.

Второй способ, это снять с бензопилы шину и запустить его. При увеличении числа оборотов двигателя, в месте установки хвостовика шины, из масляного канала будет поступать масло, если этого не происходит, необходимо искать причину неисправности.

Диагностика

Диагностику следует начинать с осмотра и проверки маслоприемника (фильтра) пилы Stihl 180. Как правило, если фильтр сильно загрязнен, подача масла может прекратиться.

Далее, необходимо снять барабан звездочку, и проверить состояние ведущей шестерни. Резьба на ней должна быть четко выраженной, не зализанной и не иметь каких-либо других дефектов, также при снятой шестерне, необходимо проверить проволочный рычаг. Он должен плотно обжимать шестеренку и не проворачиваться, в противном случае, шестерня стоит на месте и не передает усилие на насос, в результате чего подача масла прекращается.

Если все вышеперечисленные способы обнаружить и устранить неисправности не дали результатов, необходимо применять крайние меры, т. е. демонтировать насос.

Как снять насос

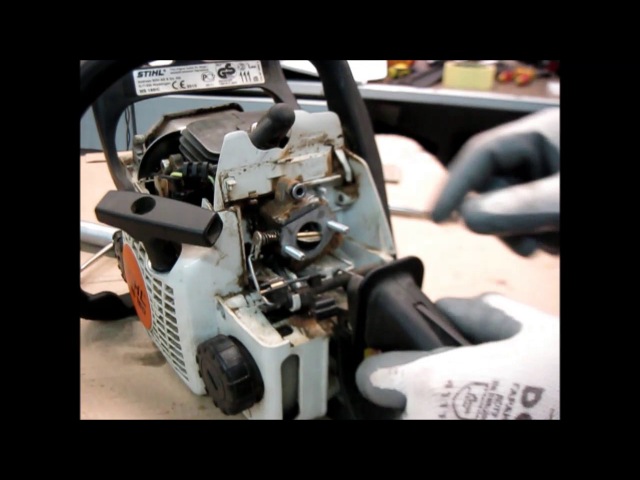

Масляный насос установлен с правой стороны днища корпуса, в том же месте к нему подходит маслопровод, идущий из бака бензопилы. Для снятия насоса, потребуется сначала освободить пилу от рукоятки, для этого раскручивается задняя ручка агрегата и отсоединяется тяга управления дроссельной заслонкой. На следующем этапе, нужно вынуть заглушки амортизаторов рукоятки и при помощи мощной шлицевой отвертки, выдавить их из своих посадочных мест на рукоятке.

После того как рукоятка снята, корпус бензопилы переворачивается кверху дном. Шланг идущий из масляного бака к насосу будет видно сразу. Его необходимо вынуть из посадочного места.

Для лучшего понимания процесса снятия насоса, можно посмотреть видео ниже. В видео мастер СЦ подробно показывает, как снять масляный насос с бензопилы, а также описывает основные неисправности системы подачи.

После того как насос снят, его необходимо очистить и продуть. Как правило, основная поломка маслонасоса, это его засор. Устранив его, можно устанавливать насос на место.

Метки: ремонт бензопилы штиль

Комментарии 40

вчера по какой то причине заклинили при заводке подшипники коленвала. разобрал там грязь и все дела вымыл смазал. всё стало крутиться. собрал в обратном порядке. пила не заводится искра есть, бенз идёт. есть ток одно НО. собирал на прозрачном селиконовом герметике. собрал и через час начал пробовать заводить. молчит. и под свечу лил тоже ноль. может она не заводиться из за гермитизации плохой? пиле новая была работала раз 5 всего.

грязь в подшипнике-значит грязь в бензине! даже не знаю, попробуй другой герметик.Но скорее причина не в этом!

в первой части на фото видно бутыль с маслом 80 % что они паленое из за этого и задиры

как это ты определил, что оно паленое?

Цвет емкости качество печати . Ну паленое видео сразу .

Ну ты «эксперт»! 1) На фото толком этикетку не видно, а ты качество печати разглядел и определил подделку, а точнее СРАЗУ УВИДЕЛ) 2)Цвет бутыли может искажать фотоаппарат как угодно, в зависимости от настроек баланса белого цвета и чувствительности самого фотоаппарата. 3) Масло покупалось не на рынке, а у ОФИЦИАЛЬНОГО ДИЛЕРА ШТИЛЬ вместе с пилой!

тут даже бензопилы ремонтят))). А говорят сайт автомобильный. У меня тоже штиль, 290 мs, и разбора ток шланг масляный менял

Хорошая бензопила. У меня работает с 2008 года и нету никаких проблем. Пиляю примерно по 12 кубов в год для отопления дома.

Как то и выглядит более менее, она же совсем мини-бикини

Выявление проблем в запуске агрегата

Может возникнуть проблема при которой не заводится штиль 180. Она, как правило, связана с поломкой стартера. Фактически не происходит запуска агрегата после натяжения шнура.

Причинами отказа в запуске стартера могут быть:

Выход из строя пружины.
Треснутый либо поломанный шкив.
Порыв троса для запуска.

Перед тем, как выяснить причины поломки, и приступить к ремонту стартера бензопилы, снимается корпус бензопилы. Для этого откручиваются винты, которые удерживают крышку со стартером.

При этом применяются отвертки или специальный инструмент. При визуальном осмотре стартера выясняются причины почему инструмент не завелся.

Повреждение шкива трещинами и разрывами отражается на выполнении инструментом работ. Обнаружение механической неисправности либо дефектов в месте крепления пружины плавного спуска.

Уязвимым является место прикрепления, а также вставляемый в него кончик данной пружины. При выявлении неисправностей либо повреждений отдельных деталей стартера, производится их замена на новые.

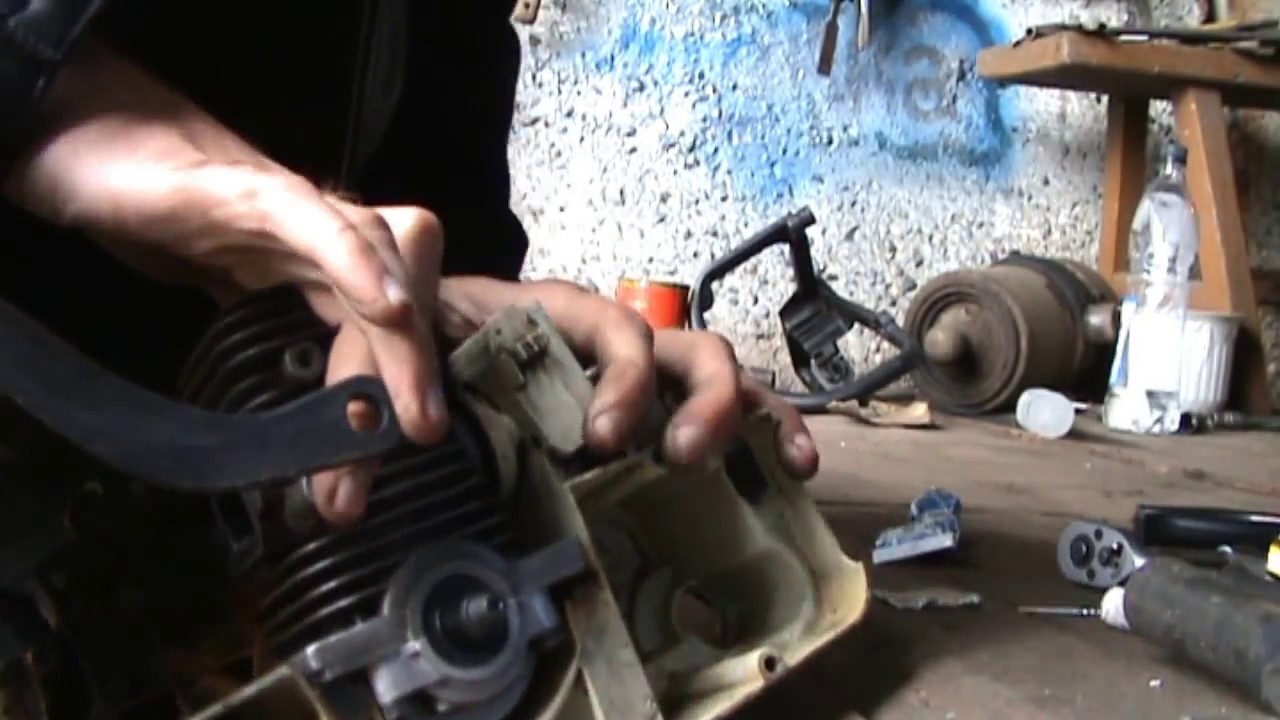

Разборка и обслуживание поршневой системы бензопилы Stihl 180 – видео Отремонтировать качественно агрегат можно при полном соответствии деталей марке бензопилы. Такая же схема замены запчастей действует и по отношению к электропилам при ремонте своими руками.

Наконец- то собрался написать окончание про ремонт пилы Штиль 180. Все основное уже написано в Ремонт бензопилы STIHL 180+фотоотчет ( Часть 1)Теперь так дописываю несколько моментов по сборке

Главное не спешить, перепроверяйте все ли правильно собираете. Смотрите ютуб по этой теме. Лучше один раз увидеть…С момента ремонта пила работает нормально.Если есть вопросы пишите…

Инструменты для ремонта и герметизация пилы

Починка бензопилы Штиль 180 требует узкоспециализированных инструментов. Например, для продувки узлов и очистки необходим воздушный компрессор. При работе с карбюратором и картером потребуется вакуумметр. А также для ремонта нужно иметь:

стопор поршня;
электронный тахометр;
ключ Torx 27 или другой аналог Т-образного ключа;
съемник, который подходит для подшипников коленчатого вала.

Одна из самых легких поломок бензопилы Штиль – нарушение герметичности. Обычно возникают проблемы в месте стыка масляного насоса и масляного бака. Ремонт начинается с разбора мотопилы. Если шланг сильно повреждён, его необходимо заменить новым. В противном случае достаточно провести герметизацию специальным составом.

Перед обработкой шланг обезжиривают спиртовыми растворами и очищают от любых загрязнений. Необходимо проверить состояние масляного фильтра. Подтекание масла может быть связано с засором. Как и в случае со шлангом, фильтр можно очистить или заменить новым.

Особенности очистки карбюраторов на бензопилах Штиль и Хускварна

Не имеет большого значения, какой марки инструмент — Штиль, Хускварна, Партнер и прочие. Прочистка карбюраторов на всех моделях осуществляется по вышеописанной инструкции. Разница лишь заключается в некоторых конструктивных особенностях. На бензопилах Штиль карбюратор имеет омедненные или латунные жиклеры, которые нужно снять для их очистки.

Аналогично осуществляется регулировка механизма на бензопилах от производителя Husqvarna. Устройство отличается только по конструкции, однако принцип регулировки подобен тому, который описан выше.

Ремонт дроссельной заслонки

Если цепная пила не запускается, проблема может быть в дросселе. В этой ситуации трудно справиться самостоятельно. Это связано с тем, что человеку трудно регулировать натяжение дроссельной заслонки. Чтобы проверить его, пользователь должен добраться до топливной системы пилы. В этом случае боковая крышка снимается. После этого проверяется шатун и отверстие. Если обратный клапан загрязнен, дроссель может сломаться. В этой ситуации его необходимо заменить. Запасные части для бензопилы лучше покупать в специализированных мастерских. Чтобы заменить деталь, сначала рекомендуется снять шину

После этого важно зацепить зажим, на котором удерживается дроссель

В представленной модели он закреплен на корпусе двумя болтами. С помощью гаечного ключа вы можете легко отвинтить их. Следующий шаг — удалить дроссель с верхней стороны. Для этого вам также понадобится использовать ключ. Растянуть его, в конечном счете, должно быть хорошо. Это потребует помощи другого человека. Однако один конец дросселя можно зафиксировать независимо. Если клапан в результате не плотно прилегает к крышке, то дроссель не является достаточно плотным, и его следует снова удалить.

Разборка бензопилы

Перед тем как приступить непосредственно к разборке пилы, вначале понадобится её очистить. Все операции необходимо выполнять аккуратно и не торопясь. Чтобы крепёжные элементы и мелкие детали не потерялись, можно использовать ёмкости, в которые при разборке складываются элементы конструкции. Начинается разборка с ослабления крепления шурупов, удерживающих крышку сцепления, после чего ослабляется натяжение цепи. Только после этого болтики выкручиваются полностью. Затем снимается накладка сцепления, шина и сама цепь. На следующем этапе удаляется верхняя крышка корпуса. При помощи кисточки и сжатого воздуха очищается ведущий блок шестерни — обычно это самый загрязнённый участок. Места в подтёках масла удобнее всего отмывать бензином.

Кому можно ремонтировать карбюраторы

Все сказанное ниже применимо к любым моделям бензопил, в том числе к бензотриммерам, косам и другой технике. С поправкой, конечно, на конструктивные особенности.

Бытует мнение, что самостоятельно внутрь бензопилы лучше не лезть. Для тех, кто привык работать молотком и кувалдой, возможно это так. В остальном исправить любую проблему с его работой может любой мало-мальский аккуратный человек, у которого не трясутся руки. В общем, это работа, доступная любому.

Конечно же случается, что проблему самостоятельно не решить. И требуется обращаться в сервисный центр. Но во-первых, 90% процентов неисправностей обычно решается простой промывкой жиклеров или, в худшем случае, заменой мембран или подстройкой иглы, а во-вторых, в самом худшем случае, даже если вы отчаялись, снятый с пилы карбюратор можно легко заменить. Новый оригинальный стоит, конечно, дороговато. Цена за аналог производства Китай — 700-800 рублей, купить можно в известном всем магазине или у российских диллеров. В общем, терять нечего — лезем в карбюратор!
