Плоскогубцы и клещи
Знакомясь с ассортиментом устройств для работы с электромонтажными изделиями, можно обнаружить, что самым популярным инструментом, который присутствует практически в каждом стандартном и универсальном наборе, являются плоскогубцы. Но, как и все прочие виды приспособлений для работы с изоляцией, они также обладают своими особенностями. В первую очередь они имеют несколько прецизионных отверстий разного диаметра, а в дополнение к ним прямые лезвия и рельефные губки. За счёт этих конструкционных особенностей плоскогубцы не только позволяют качественно снимать изоляцию с проводов, но и делать это, не прилагая особых усилий.
Примечательно, что плоскогубцы можно использовать и для выполнения изгибов зачищенной проволоки, захватов и резки кабеля. В этой категории инструмента есть ещё одно интересное приспособление — клещи, предназначенные для захвата электромонтажных изделий. Они также будут незаменимы для домашнего мастера, ведь одной из главных их особенностей является способность подстраиваться под любой диаметр кабеля, для чего не придется совершать дополнительных манипуляций. Аналогичное назначение имеют и кусачки, однако к ним специалисты прибегают лишь в тех случаях, когда необходимо добиться высокой точности и скорости при выполнении рабочего процесса.
Какие кусачки выбрать
Выбор инструмента всегда происходит по двум основным параметрам — по его функциональному предназначению и по качественным показателям.
Первый критерий определяется областью применения, для которой предназначен инструмент. Если нужен стриппер для обработки, к примеру, коаксиального кабеля, то нужно приобретать соответствующую модель. Подготовить к работе кабель с витой парой поможет стриппер, предназначенный именно для этой операции.
Что касается качества инструмента, то, как правило, оно зависит от производителя. Основные критерии — это функциональная точность и долговечность. На втором месте — удобство в работе, эргономичность, безопасность. И на третьем — надёжность, ремонтабельность, ценовая категория.
Какого производителя выбрать
На сегодняшний день лучше всего зарекомендовали себя стрипперы, произведённые в Германии (Weidmuller, Klauke и Knipex). Однако далеко не всякий электрик может позволить себе их приобретение из-за высокой цены. Впрочем, нужно понимать, что такая инвестиция быстро и гарантированно себя окупает.
Из более доступного и качественного инструмента заслуживают внимания продукция немецкой компании CIMCO, а также польские ERKO и Ergom. Эти стрипперы не столь долговечны как лидеры, но функционально весьма приближаются к уровню дорогих моделей. Для начинающего электромонтажника это оптимальное решение в проекции «цена-качество»: доступная цена при неплохом качестве.
Отечественные производители КВТ и «ШТОК» пока что не завоевали своего поклонника. К сожалению, качество изделий оставляет желать лучшего. Опытные электрики шутят, что это одноразовый инструмент. Впрочем, бывают ситуации, когда действительно нужен стриппер по низкой цене и с небольшим сроком службы. То же можно сказать и о моделях китайских производителей, которые пригодны только к непродолжительной или эпизодической эксплуатации.
Видео: обзор различных моделей стрипперов
Электромонтажные работы связаны с повышенным уровнем опасности. Поэтому стоит соблюдать правила безопасности труда. Одним из инструментов, призванных сделать работу с электросетями более безопасной и удобной, стали стрипперы
При выборе устройства важно внимательно подойти к функциональному предназначению и качественным показателям этого прибора. Лучше всего себя зарекомендовали немецкие производители стрипперов Weidmuller, Klauke и Knipex
А кого выбираете вы и почему?
Обзор лучших моделей стрипперов для снятия изоляции с проводов
Большой популярностью пользуется инструмент для снятия изоляции отечественного производителя КВТ. Компания предлагает качественные модели стрипперов по доступной стоимости. Одной из самых популярных моделей является инструмент для снятия изоляции WS-04А, который предназначен для удаления оплетки с проводов сечением 0,05-6 мм². При помощи винта микронастройки можно регулировать диаметр отверстия под размер кабеля. Купить стриппер можно за 1,2 тыс. руб.
Для удаления изоляционной оплетки с плоских проводников ПУНП и ВВГ-П и очистки оболочки с кабеля сечением 0,05-10 мм² можно использовать модель KBT WS-11. Инструмент для снятия изоляции имеет винт микронастройки, что позволяет подобрать необходимый диаметр отверстия для определенного типоразмера кабеля. Для удобной эксплуатации инструмент оборудован двухкомпонентными рукоятками и усиленными прижимными губами с шириной захвата 13 мм.
Инструмент для снятия изоляции WS-04А от компании KBT является одним из самых популярных устройств
Данная модель стриппера позволяет одновременно зачищать несколько проводов одним движением, что осуществляется благодаря широким прижимным губам. Инструмент оснащен опцией частичного удаления изоляции. Стоимость стриппера составляет 1,4 тыс. руб.
Другой хорошей моделью отечественного производства является инструмент для снятия изоляции KBT WS-12, который используется для многожильных и многопроводниковых кабелей сечением 0,05-10 мм². Приспособление оснащено встроенным модулем для обрезки проводов. Лезвия инструмента выполнены из нержавеющей стали. Они имеют направляющие, которые предохраняют от разбалтывания и косой резки. Инструмент может снять изоляцию с середины провода. При помощи съемного цельнометаллического регулятора можно задать расстояние, необходимое для удаления оплетки. Стоимость инструмента составляет 1,5 тыс. руб.
Востребованный инструмент для снятия изоляции KBT
Компактный и удобный в работе инструмент для снятия изоляции – КВТ КС 25. Он предназначен для кабелей СИП сечением 4,5-25 мм². Стриппер имеет поворотный, регулируемой по длине нож, который выполняет удаление оплетки толщиной 3,5 мм. Разрезы изоляции могут производиться продольно, поперечно и по спирали. Корпус приспособления изготовлен из ударопрочного пластика, что является гарантией надежности и долговечности устройства.
Для выполнения манипуляций с проводами инструмент можно установить на стол и зафиксировать при помощи подпружиненной скобы. Купить стриппер можно за 1,5 тыс. руб.

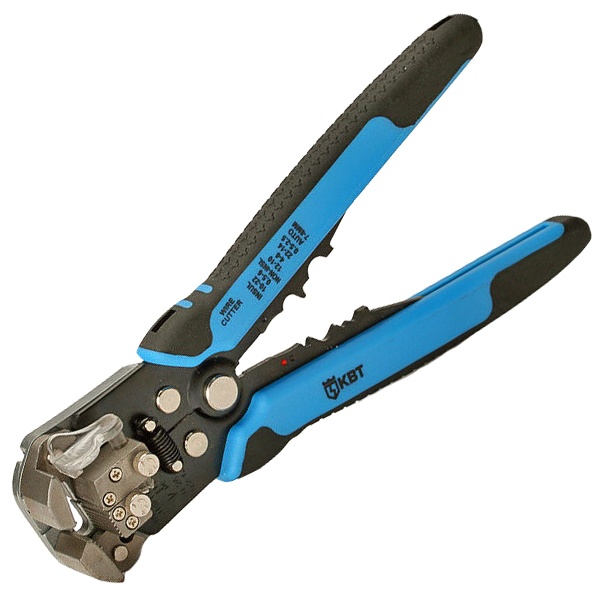

Инструмент WS-06 является автоматическим стриппером, который настраивается на необходимую толщину изоляции
Инструмент для снятия изоляции KBT WS-06 является автоматическим стриппером, который настраивается на необходимый диаметр и толщину изоляции. Он предназначен для многожильных проводов размером до 2 мм. Удаляет оплетку сечением 0,2-6 мм². Корпус приспособления изготовлен из стекловолокна, что придает ему прочность, надежность и легкость в эксплуатации.
Инструмент оснащен ограничителем длины для снятия изоляции. Рукоятки имеют блокиратор в сложенном положении, что обеспечивает удобство и безопасность при хранении устройства. При помощи данного стриппера можно осуществлять V-образную резку кромок кабеля при зачистке проводов от изоляции. Инструмент можно купить за 1,3 тыс. руб.
Назначение и принцип действия
Стриппер – электромонтажный, зачастую шарнирно-губцевый инструмент, специально разработан для снятия изоляции на конце провода и/или на удалении от края.
В электромонтажных работах его используют для поперечной или продольной разделки изоляционного слоя кабелей.
Также инструмент способен резать изоляцию и откусывать провода, выполнять спрессовывание (опрессовку) участков проводки, обжим втулковых наконечников, заменяя тем самым кримпер.
Преимущество стриппера, если сравнивать его с теми же ножами или бокорезами, которые все-таки иногда используют для снятия изоляционного слоя проводов, заключается в аккуратности работы.
Удаление внешней изоляции выполняется без опасности повреждения внутреннего слоя, покрывающего металлическую жилу, а удаление внутренней изоляции происходит без нарушения целостности токонесущей жилы.
Принцип работы стандартного инструмента заключается в обработке проводника двумя встречными ножами, форма каждого из которых представляет собой половину окружности.
При смыкании лезвий образуется полная окружность, калибр которой соответствует диаметру жилы, а значит, прорезается только изоляционный слой без повреждения металлической сердцевины.
Далее достаточно потянуть за сам провод, двигая инструмент вокруг жилы, и изоляционный слой без усилий сползает с его конца.
Ручной стриппер
Ручной стриппер нередко называют механическим, ведь для того, чтобы снять изоляцию, необходимо произвести некоторые механические действия. Ручные стрипперы внешне похожи на пассатижи. Они состоят из двух ручек и специальных губок. На губках имеются специальные гнёзда с лезвиями под различное сечение жил. Данный вид стрипперов предназначен для ручного снятия изоляции с жил, имеющих относительно небольшое сечение, например, в диапазоне от 0,5 до 4мм2 или до 6мм2. Всё зависит от модели.
Кроме использования основных функций многими ручными стрипперами возможно отрезать провода небольших сечений, опрессовывать наконечники для многопроволочных жил, делать кольца (петли) из жил, резать болты. Кроме того, ручные стрипперы в некоторых случаях можно использовать и в качестве обычных плоскогубцев.
Для того чтобы снять изоляцию, сначала необходимо жилу установить в гнездо, соответствующее её сечению. Затем нажатием ручек жила обхватывается (закусывается). После этого для того чтобы отрезать изоляцию делается круговое движение по длине окружности и снимается сама изоляция. Длина снимаемой изоляции выбирается также вручную.
Следует помнить, что при неправильном выборе гнезда изоляция либо не снимется с жилы (если размер гнезда больше сечения жилы), либо наоборот будет повреждена сама жила (если размер гнезда меньше сечения жилы).
Полуавтоматический стриппер более удобен в работе, чем ручной. Использовать такой инструмент лучше всего в том случае, когда необходимо снимать изоляцию с большого количества жил. В этом случае использование полуавтоматического инструмента ускорит процесс работы.
Использование полуавтоматического стриппера подразумевает снятие изоляции, но без лишних механических движений. Конструкция полуавтоматического стриппера несколько сложнее, чем ручного. Однако у него также имеются ручки и специальные гнёзда с нанесёнными на них обозначениями сечений жил.
Для снятия изоляции подбирается необходимое гнездо, в него устанавливается жила, нажимается рукоятка, вследствие чего изоляция отрезается и снимается. Т.е. достаточно установить жилу в гнездо и нажать рукоятку, а процесс снятия изоляции происходит автоматически.
У полуавтоматического стриппера имеется специальный ограничитель длины снимаемой изоляции. Достаточно один раз установить необходимый предел и в дальнейшем снятие изоляции будет происходить на выставленную длину.
Также как и у ручного стриппера, полуавтоматический стриппер часто обладает дополнительным функционалом. Например, это возможность резки проводов.
Устройство автоматического стриппера схоже с устройством стриппера полуавтоматического. Основная разница в том, что при использовании автоматического стриппера нет необходимости подбирать гнездо под соответствующий диаметр жилы. Достаточно установить провод в специально предназначенный для этого элемент и нажать рукоятку.
Инструмент автоматически подстраивается под размер жилы и также автоматически снимает изоляцию. Снятие изоляции с жил провода очень мелкого сечения возможно благодаря наличию специальной регулировки. Кроме снятия изоляции с жилы, можно также снимать внешнюю изоляцию (оболочку) с плоского или круглого провода.
У автоматического стриппера, как и у других подобных инструментов, может быть дополнительный функционал. Это и резка провода, и обжим наконечников и многое другое.
Виды стрипперов
Обжимные клещи для опрессовки наконечников проводов. В зависимости от конструкции и принципа удаления изоляции, различают простые ручные, полуавтоматические и автоматические съемники.
Ручной стриппер для проводов

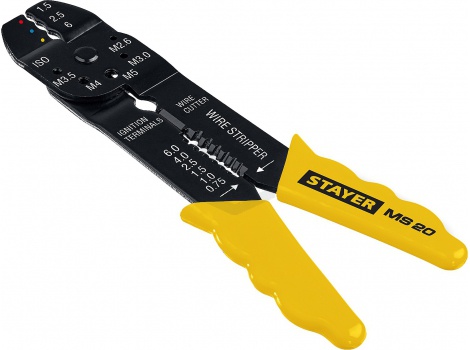

Ручной съемник изоляции. Данный самый простой вид зачистки представляет собой клещи, в губках которого имеются выемки с заостренными краями. Снятие защитного изолирующего слоя происходит при круговом его подрезании режущими кромками выемок в ходе их сжатия рукоятями. Для того чтобы не разводить губки клещей, между ними установлена возвратная пружина. Для того чтобы такой зачисткой не могли пораниться маленькие дети, на ней имеется специальный блокиратор рукояток.
Такая зачистка имеет сравнительно небольшие размеры и вес. Длина ее обычно составляет 180-190 мм, вес – не более 200 г.
Полуавтоматический стриппер
Зачистка полуавтоматического типа. Полуавтоматическая зачистка представляет собой инструмент, имеющий следующую конструкцию:
- Две рукоятки с расположенной между ними пружиной;
- Рабочая, раздвигающаяся на две части головка, внутри которой расположены два подвижных элемента: состоящий из двух половинок острый нож с выемками под определенные диаметры проводников и зажим фиксатор для проводника.
Снятие защитного слоя с проводников при помощи такой зачистки происходит следующим образом:
- Зачищаемый конец провода вставляется в соответствующую его диаметру выемку;
- Нажатием на рукоятки происходит подрезание изоляционного слоя в одной половинке раздвижной рабочей головки и фиксация провода в другой;
- Полное нажатие рукоятей приводит к разъединению двух частей рабочей головки и снятию подрезанного участка изоляции с проводника.
В некоторых моделях такой зачистки между рукоятей часто имеется приспособление для резки проводов. Наглядно посмотреть устройство и принцип работы подобного съемника можно в видео в конце статьи.

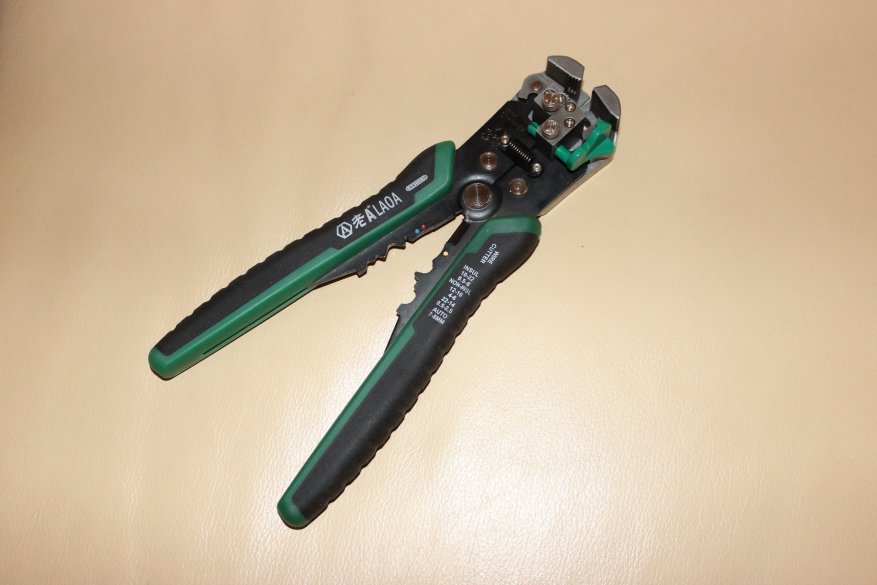

Автоматический стриппер
Наиболее распространенная конструкция автоматического стриппера состоит из следующих частей:
- Два рычага;
- Две подвижные губки, одна из которых подрезает изоляцию, вторая фиксирует проводник;
- Раздвижное, состоящее из двух частей основание, расположенное под губками.
При снятии изоляции одна из подвижных губок прижимается к основанию, подрезает изоляционный слой провода, вторая – фиксирует провод. При дальнейшем нажатии рукоятей инструмента основание постепенно раздвигается, и подрезанная изоляция снимается с кончика проводника.
Карманный стриппер
Миниатюрный инструмент, легко помещающийся в карман.
Корпус выполнен из специального пластика, в который встроены ножи с двух сторон, с выемками для проводов разного сечения.
Существуют стрипперы, сконструированные для работы с определенным типом кабеля:

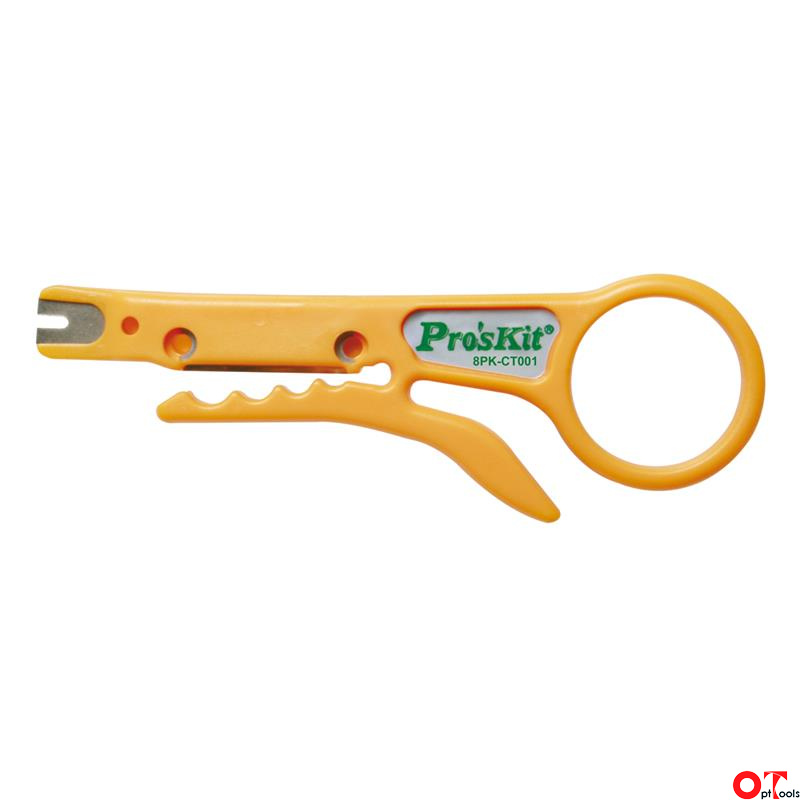

Для витой пары
Выглядит, как зажим с лезвием, предназначен для точного срезания наружной изоляции с проводов. Также этот инструмент называют ножом для витой пары.
Кроме того, такой стриппер подходит для подготовки коаксиального кабеля к накручиванию F-коннектора. Стоит такой простой вариант примерно 100 руб.
Для коаксиального кабеля
Напоминает предыдущий вариант, но имеет переходник для переключения инструмента для работы с кабелем определенной марки. Это вращающийся стриппер, в комплектацию которого входит шестигранник, предназначенный для регулировки глубины просечки изоляции.
Лезвия выполняют одновременное надрезание наружного и скрытого изоляционного слоя.
Прецизионный инструмент, посредством которого выполняется удаление лакового слоя с оптоволоконного провода.

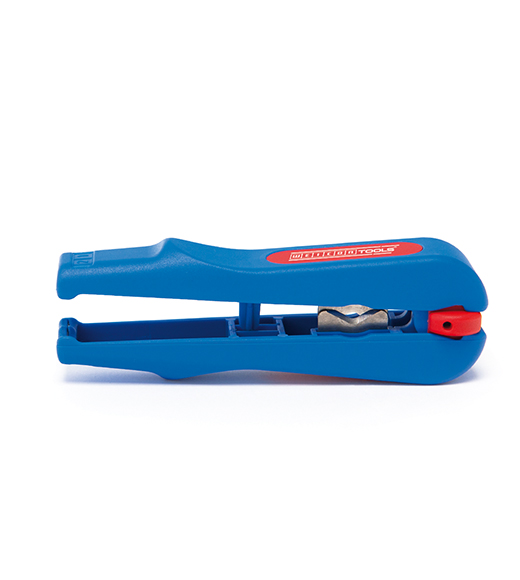

Для внешней изоляции
Представляет из себя рукоять с зажимом и регулируемым лезвием по центру, настраивающимся под нужную толщину регулятором, расположенном с противоположной стороны рукояти.
Перерезает изоляцию как вдоль, так и поперек. Очищает жилы как на конце кабеля, так и на удаленном от него участке.
Для силового кабеля
Инструмент предназначен для работы с кабелем из сшитого полиэтилена диаметром до 150мм, снимает изоляцию и полупроводящий экран. Устройство имеет два вида ножей: конусный и прямой.
Обладает плавной настройкой по глубине реза. Отдельно следует упомянуть автоматические станки, способные не только зачищать изоляцию с кабеля, но и проводить обжим и скрутку проводов.
Технические параметры
Разработчики в техпараметрах в основном не указывают, механическое это изделие либо автомат. Но они пишут, возможно ли регулировать основные характеристики, для какого сечения либо диаметра предусматривается изделие. Главные параметры, на которые нужно опираться при выборе стриппера.
Максимальный/минимальный диаметр кабеля
Чтобы не приобретать Stripper с ненужным функционалом, требуется предварительно установить, с каким видом проводки придется работать. Это может быть силовой кабель, с которым планируется большое количество работ, связанных с ремонтом либо перепланировкой. Возможно предполагается применение для 8-жильной витой пары для интернета. Необходимо перед этим учесть диаметр провода.
Шкала диаметров, которая указана разработчиком для выбора, бывает различной (к примеру, 0,13-90 мм). Когда идут работы лишь с бытовой проводкой, то нужно приобрести стриппер, который рассчитан на диаметр 0,2-0,3 см. Профессиональный инструмент в основном обладает более широким диапазоном.
Стриппер для проводов различного диаметра
Наличие сменных ножей
В щипцовом инструменте с заточенными «губами» нельзя менять режущую оснастку, та как рабочая часть является основным механизмом. Однако более сложные приборы предполагают наличие большого числа деталей, которые при надобности возможно сменить.
Сменные ножи могут выглядеть как 2 лезвия с крепежным винтом либо полноценной режущей головкой, соединяемой с рукоятками с помощью шарниров. Когда пользователь регулярно работает с кабелями, которые изолированы жесткой оплеткой, нужно покупать инструмент со сменными лезвиями.
Нужно учитывать, что для применения в домашних условиях не требуется покупать дорогостоящую технику со сменными ножами (цена их варьируется в пределах 500-1000 р.), проще приобрести новые клещи.
Стриппер со сменными ножами
Регулировка диаметра и глубины реза
Возможность регулирования крайне важна, поскольку непосредственно она определяет качество реза и целостность жил. Большинство электромонтеров отказываются от автоматического стриппера в пользу механического, поскольку не имеют доверия к технике. Они привыкли сами устанавливать либо выставлять необходимые параметры.
Чтобы регулировать глубину в ряде приспособлений, устанавливается ограничитель — деталь из пластмассы либо металла незначительных размеров, которая фиксирует жилы в конкретной позиции. Дальше ограничителя кабель не вставляется, потому рез проходит только по установленной глубине, к примеру, 1 см.
Когда понадобится наибольшая точность, следует приобретать автомат либо стриппер для снятия изоляции с различными отверстиями под конкретный диаметр.
Устройство с регулированием диаметра и глубины реза.
Дополнительные возможности
Определенные стрипперы отличаются многофункциональностью, устранение изоляции является одним из назначений. К примеру, большинство клещей, даже автоматических, зачастую оснащаются маленьким лезвием. Оно помогает обрезать провода для требуемой длины до зачистки.
Ряд разработчиков снабжает приспособление объемными рукоятками, из которых возможно достать какие угодно приспособления. Подобные техпараметры для любителя совершенно ненужны. Опытные специалисты предпочитают простой и в то же время прочный инструмент. Стрипперы с многофункциональностью будут ломаться значительно скорее.
Многофункциональный стриппер
Производитель
Производство клещей для зачистки проводки происходит опытными разработчиками и множественными китайскими компаниями, которые не заботятся о качестве товара. Разумеется, брендовые модели прочнее и точнее, что обусловливается высоким качеством изготовления. Приспособления от немецких производителей проходят всестороннее тестирование. Чтобы изготовить клещи, используются крепкие сплавы, а изоляция проверяется в спецваннах под напряжением.
Безопасность во время работ с токопроводящими жилами является первостепенной задачей. Потому оптимально покупать дорогой стриппер с гарантийным талоном от изготовителя, чем рассчитывать на прочность бюджетного устройства от сомнительного разработчика. Распространенные и имеющие положительные отклики бренды: FIT, HAUPA, JTC, KING TONY, Knipex, SHTOK, TOPEX.
Что такое стриппер
Стриппер (wire stripper – съемник, зачистка) представляет собой специализированный инструмент для снятия изоляции с проводов. Благодаря своей простоте и сравнительно небольшой стоимости, широко используется не только профессиональными электромонтажниками, но и обычными домовладельцами, занимающимися самостоятельным монтажом и ремонтом электропроводки.
Очень многие начинающие домашние мастера, неопытные электрики и электромонтажники путают стриппер с другим имеющим созвучное название инструментом – кримпером. Отличаются они своим функционалом: кримпер, в отличие от зачистки, используется только для опрессовки разъемов на концах проводов, соединения двух проводов посредством специального опрессовачного переходника (наконечника).
Виды стрипперов
Все съемники условно делятся на три вида:
- ручного действия;
- полуавтоматического;
- автоматического.
Принцип действия у всех один: надрез оболочки на нужную глубину с последующим ее стягиванием. Рассмотрим, особенности их устройства и имеющиеся отличия.
Ручные инструменты
Самые простые и недорогие. Некоторые похожи на клещи. Рабочая часть снабжена специальным вырезом и регулировочным винтом, с помощью которого производится настройка на провод определенного сечения.
Другой вариант несколько сложнее. Неопытный пользователь может спутать его с плоскогубцами. Некоторое сходство действительно есть. Только с внутренней стороны губок сделано множество поперечных прорезов с острыми кромками, с разными радиусами под жилы определенного сечения (но не более 6 кв.мм.). Некоторые производители выпускают ручные устройства с функцией опрессовки (обжима) наконечников.
Алгоритм действия простой. В выемку на губках закладывается провод, затем пользователь сжимает подпружиненные рукояти (как плоскогубцы) и круговым движением надрезает и стягивает изоляцию.
Полуавтоматические модели
С ними работать еще проще. Провод вставляется в соответствующее гнездо и производится нажим. Даже кругового подрезающего движения делать не нужно. С некоторыми полуавтоматами можно резать жилы и выполнять опрессовку наконечников.
Автоматические стрипперы
Весьма производительные устройства больше подойдут профессионалам. От полуавтоматических моделей отличаются широким набором функций. Устройство самостоятельно определяет диаметр провода. С ним можно снимать оболочку круглого и прямоугольного сечения и даже одновременно очистить несколько жил за один раз. Удобная штука, но стоит дороже ручных и полуавтоматических.
Другой вариант слега похож на заклепочник. Предназначен для зачистки тонких проводов, до 4 кв.мм в поперечнике. Операция производится одним движением. Есть ограничение по длине очищаемого участка. Если ее недостаточно, операцию можно повторить.
Дополнительные функции
Поскольку электромонтажные работы часто производятся не в мастерской, а в «полевых» условиях, специалистам не особенно удобно носить с собой много инструментов. Производители учли этот нюанс.
Кроме основной операции, универсальные модели могут работать как бокорезы, отвертки и индикаторы напряжения, зачищать телевизионные и интернет кабели, обжимать различные наконечники. С последней операцией лучше справляется специальное приспособление – кримпер. Но при несложном монтаже и универсальным девайсом можно обжать наконечник или клемму вполне сносно.
Выводы и полезное видео по теме
Обзор стрипперов, проверенных на личном опыте:
Подробный обзор популярных моделей:
https://youtube.com/watch?v=c4MOqPXRQtE
Выбор инструмента для электротехнических работ – дело сугубо индивидуальное. Однако существуют критерии, без анализа которых покупка стриппера просто невозможна: технические характеристики, особенности применения, удобство использования.
Советы знакомых электромонтажников тоже принимаются в учет, но только при условии, что это опытные квалифицированные мастера, а не любители, по случаю установившие пару розеток.
Если у вас есть опыт использования стриппера на практике, пожалуйста, поделитесь советом с теми, кто только учится пользоваться подобным инструментом. Оставляйте свои комментарии, задавайте вопросы в расположенном ниже блоке.
Подводя итоги
В процессе установки различных электромонтажных устройств и подключения бытовой техники приходится проводить предварительную обработку электрических проводников
Очень важно, чтобы эта работа была выполнена надлежащим образом без повреждения жил кабелей. Это можно сделать, только используя специализированный инструмент для зачистки изоляции
Чаще всего применяют стриппер, которым можно аккуратно снять изоляцию, сохранив в целости защитную оболочку проводника.
Однако для качественного выполнения этой операции необходимо правильно подобрать стриппер, поскольку не все из них являются универсальными. Необходимо в первую очередь учитывать тип кабеля, с которым предстоит работать, а также его диаметр. Не следует забывать и о безопасности. Выбираемый инструмент для снятия изоляционной оболочки обязательно должен быть оборудован ручками с диэлектрическим покрытием, которое защитит мастера во время работы от поражения током.
