Штроборез-насадка на болгарку. своими руками, чертёж

Принцип работы штробореза

Сначала нужно два диска смонтировать на шпиндель. Следует отрегулировать расстояние, которое должно соответствовать ширине борозды, которую вы хотите создать. После этого необходимо зафиксировать диски, для чего следует воспользоваться торцевым технологическим ключом.

Далее, можно переходить к выставлению необходимой глубины штробы, а после этого включать строительный пылесос. Внутри корпуса этого инструмента присутствует мотор, благодаря которому в движение приводится пильный диск. Нарезание борозд при использовании этого инструмента происходит при периодическом его перемещении по намеченной линии резца.

Создание штробы начинается с того, что совершают несколько движений. После этого намечают будущую направляющую. Далее, необходимо приложить существенные физические усилия. После этого материал будет прорезан на нужную глубину. Если в этом есть необходимость, то можно сделать широкую штробу.

Это обеспечивается благодаря наличию в оснащении инструмента двух алмазных дисков. Совершив один проход, можно получить два параллельных среза. Когда они будут сделаны, потом останется только выбить материал между ними. После этого между ними образуется штроба нужной вам ширины.

Диаметр алмазного диска — важный фактор, влияющий на глубину штробы. Работая с дисками диаметром 115 мм, можно выполнить нарезку канавки глубиной 20 мм. Если на инструмент установить диск диаметром 230 мм, то после работы можно получить штробу глубиной 65 мм.

Правила выбора

Большое значение при покупке этого инструмента имеет:

• мощность двигателя;
• плотность материала.

Если необходимо сделать штробу для последующей прокладки телефонного кабеля, то можно использовать агрегат небольшой мощности. Если вы хотите создать длинную канавку, в которую будут заложены трубы, то в этом случае необходимо приобретать штроборез мощностью 2 тыс. Вт.

Эти производительные модели имеют высокую скорость выполнения штробления. Этот показатель у них составляет 6200 оборотов/мин. Это обеспечивает хорошие возможности для быстрого выполнения работы по штроблению.

Штроборез и болгарка для штробления – чем различаются?

При отсутствии штробореза для проделывания канавок подойдет любой инструмент аналогичных характеристик, например болгарка для штробления. Главным отличием между ними является наличие у штробореза двух отрезных кругов, инструмент имеет большую мощность, что позволяет успешно, а главное очень быстро и с минимальными усилиями обрабатывать большие поверхности из любых строительных материалов – от легких пористых до монолитных из бетона.

Несмотря на схожий принцип работы устройств, когда отрезные диски углубляются в стены на заданную глубину, между ними есть ряд существенных конструктивных отличий:

• Расположение режущей насадки штробореза строго перпендикулярно платформе.
• Наличие платформы (или подошвы) облегчает проведение работ. Опирая инструмент на прорезаемую поверхность, его плавно ведут в нужном направлении.
• Наличие регулировочного приспособления позволяет выставить необходимую глубину прорезаемой канавки.
• Для снижения уровня запыленности помещения и создания более комфортных условий инструмент обязательно оснащают пылеотсасывающим устройством.
• Наличие двух регулируемых абразивных кругов. Механизм регулировки позволяет настроить нужное расстояние между каналами с учетом размеров скрытой проводки.
• Редукторы, подшипники имеют лучшее исполнение.

Штроборез это профессиональный специализированный инструмент, поэтому он не лишен некоторых недостатков:

• Высокая стоимость. Покупка любого качественного электроинструмента обойдется в кругленькую сумму, поэтому она выгодна в случаях постоянной работы и не оправдана при разовом применении.
• Узкая направленность выполняемых работ. Инструмент с двумя отрезными кругами мало подходит для резания плитки, металла.

Если необходимо проштробить всего пару метров канавок, то перед приобретением дорогостоящего оборудования многие задумываются о возможных альтернативных методах работы или как использовать имеющиеся в наличии инструменты. Например, ту же болгарку.

Монтаж кабеля и установка розеток

Существует два вида расположения проводов в штробе. Первый предусматривает укладку нескольких кабелей, собранных в изоляционную гофру. Вначале размещается в борозде гофрированная труба, а затем через неё протягиваются провода к месту, где будут установлены розетки и выключатели.

Второй способ укладки производится без использования трубы. В этом случае кабель в штробе фиксируется гипсом, штукатуркой или шпаклёвкой.

Самый удобный способ размещения розеток — блоками в одну рамку. В них устанавливаются не только электророзетки, но и разъёмы для интернета, телефона, кабельного телевидения.

Для штробления отверстий под розетки, выключатели или распределительные коробки не подходят способы, описанные выше. Чтобы все гнёзда были правильной формы и с ровными краями, необходимо использовать коронки для перфоратора с соответствующим диаметром. Инструмент следует применять в ударном режиме.

Обзор моделей, технические особенности,сравнительный анализ инструментов

На современном строительном рынке можно найти много различных моделей описываемого инструмента

Разница в цене тоже может быть довольно значительной, но для профессионального использования аппарата цена не может иметь решающего значения – обращать внимание нужно на его технические характеристики и эксплуатационные возможности:

• мощность электродвигателя и скорость вращения – они влияют на производительность;
• допустимость изменения ширины и глубины штробы – позволяет использовать в разных сферах;
• элементы безопасности: плавный пуск, удобство удержания, наличие кожуха и системы отвода пыли.

Как превратить болгарку в штроборез

Чтобы сделать полноценный штроборез из болгарки своими руками, надо решить два вопроса:

• Отвод пыли. Это первоочередная проблема – без ее решения дальнейшая модернизация бессмысленна.
• Размещение на валу, предназначенного для одного диска, двух кругов по бетону. При этом конструкция должна быть надежной и обеспечивать строго перпендикулярное положение кругов к плоскости реза – малейший перекос при 3000 и больше оборотов в минуту это в лучшем случае заклинивание и выход из строя редуктора или двигателя.

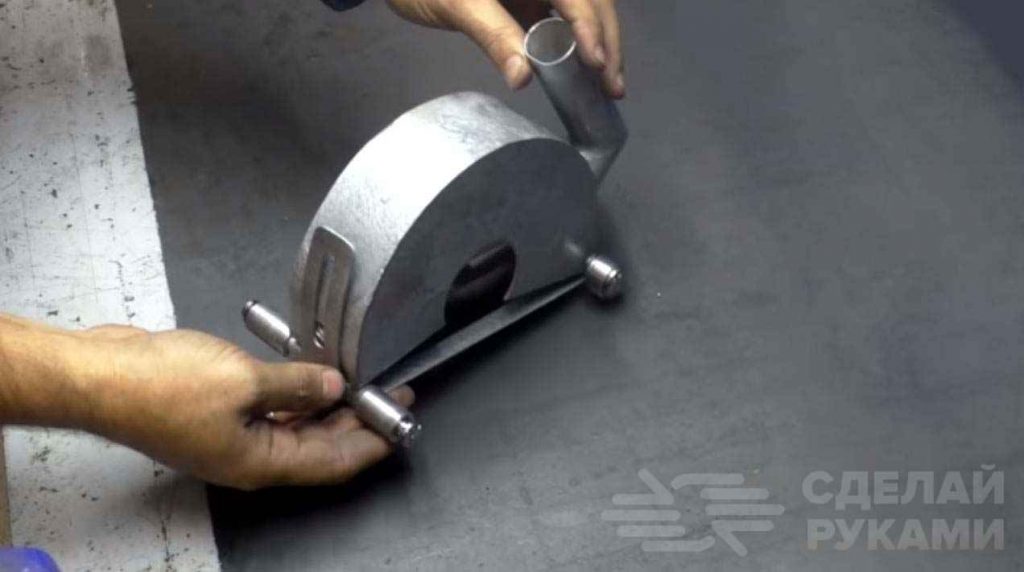

Изготовление защитного кожуха

По большому счету, эта деталь и делает из УШМ самодельный штроборез – такая насадка на болгарку заменяет стандартную защиту, установленную на устройстве, полностью скрывая за собой часть круга, не погруженную в стену. Как сделать крепления, вопроса возникнуть не должно – они просто копируются с заводской детали.

Защитный и пылеулавливающий кожух представляет собой обрезанный сбоку приплюснутый цилиндр, в котором есть патрубок для подсоединения шланга от пылесоса (можно использовать строительный, а если сделать циклонный фильтр, то и обычный бытовой).

Высота цилиндра делается достаточной, чтобы в него поместились два диска на необходимом расстоянии друг от друга. Для его изготовления нужны два железных полукруглых пластины и полоска стали, которая будет их скреплять. Полоска сгибается, приваривается к округлым частям пластин и основа кожуха готова.

В зависимости от креплений заводской защиты, в пластине, что будет прилегать к корпусу болгарки, кроме прорези для вала делаются отверстия под болты, либо приваривается хомутовый зажим.

Регулировка глубины пропила

Часть кожуха, что решает эту задачу, одновременно является направляющей для штробореза – если к ней приделать колесики, то по ним устройство будет легко перемещать по стене.

Делается в «Г» или «Т»-образной форме – нижняя часть «буквы» набирается из двух уголков, которые крепятся к верхней части защитного кожуха так, чтобы нижняя часть могла свободно опускаться и подниматься, что и позволит регулировать насколько диски будут выглядывать из-под кожуха. Фиксацию в заданном положении проще всего сделать с помощью болтового соединения или упора.

Дополнительно на основании направляющей привариваются боковины, чтобы пыль, как бы ни была отрегулирована глубина реза, не вылетала из-под кожуха.

Верхняя часть «буквы» нужна для устойчивости – на ней и устанавливаются колесики для плавного перемещение штробореза по стене.

Установка на вал двух дисков

Крайне редко заводской вал болгарки бывает достаточной длины, что позволит сразу же закрепить на нем два круга. Логических выходов из этого положения два – выточить новый вал или сделать гайку, который зажимал бы первый круг и удерживал второй. По ряду причин, второе решение выгоднее:

• Не требуется разбирать болгарку.
• Если устройство выйдет из строя, то можно приобрести другое и просто переставить на него гайку.
• Технически проще выточить гайку, чем вал, соединяющийся с редуктором.
• Гайка вытачивается вместе со втулкой.

Надеваются диски в следующем порядке:

1. На вал болгарки устанавливается первый диск.
2. Сверху на него ложится втулка и на нее – второй круг.
3. Гайка продевается сквозь верхний диск, втулку и затягивается прижимая первый диск и зажимая второй между собой и втулкой.

Наглядно вся конструкция показана на видео:

Штробление стен болгаркой или эффективность этого инструмента

Проделать канал болгаркой можно в стенах из таких материалов, как кирпич, бетон, шлакоблок, кафель, плитку, а также прочие виды материалов. Для дробления этих материалов применяются специализированные насадки — диски с алмазным напылением. Процесс, как сделать штробу болгаркой, заключается в выполнении следующих действий:

Выполнить разметку — это самая главная часть работ, которая заключается в нанесении линий при помощи маркера или карандаша на поверхность стены. Для нанесения разметки понадобится карандаш, рулетка, а также правило или водный уровень. При нанесении разметки надо делать линии более жирными, чтобы при перемещении режущего инструмента, их было видно
Прорезка канавки — заключается в «прохождении» инструментом по расчерченным линиям. Инструмент нужно держать крепко, и перемещать его медленно

При этом немаловажно надевать специальные защитные средства, как очки, респиратор и перчатки
Проделывание канала — после прорезывания линий режущим диском, понадобится вырубить остатки бетона. Эти остатки следует удалить при помощи молотка с зубилом или перфоратора

На болгарку можно закрепить два диска, как и на штроборезе. Это позволит за один раз выполнить двойную работу. За один «проход» инструментом получается готовый канал. При работе по проделыванию аккуратного канала происходит выделение большого количества пыли. Чтобы исключить оседание пыли в помещении, где уже завершен ремонт, применяется специальная насадка, к которой подключается пылесос. Пылесос всасывает всю выделяющуюся пыль, возникающую в процессе дробления бетона.

Это интересно! В конструкции УШМ следует использовать исключительно алмазные круги, которые предназначены для резки бетона. Применение абразивных и прочих видов дисков недопустимо. Исключение составляет применение пильных дисков с зубьями, которые можно установить в шпиндель болгарки для вырезания канала в деревянной стенке.

Как из болгарки сделать штроборез

Можно изготовить ручной штроборез и своими руками. Для газобетона, бетона и кирпича. Это выйдет дешевле, но потребует определённых навыков и наличия другого вспомогательного инструмента, например, сварочного аппарата, дрели, токарного станка. Чертежей для штробореза из болгарки своими руками, как правило, нет. Всё делают исходя из собственных нужд, наличия УШМ определённого типа и возможностей.

Изготовление защитного кожуха

Наверное, самый ответственный момент во всём процессе изготовления насадки штробореза на болгарку. Для этого понадобятся навыки сварщика и сварочный аппарат. Металл лучше подобрать около 1−2 мм. Это даст лучшую защиту от осколков бетона и диска в случае его разлёта. Область размещения дисков должна иметь ширину с запасом на два диска, причём таким образом, чтобы можно было регулировать общую ширину вплоть до 50 мм. Диаметр обычных дисков для пиления бетона обычно составляет 125 мм. Этого хватает, чтобы проштробить борозду глубиной около 30 мм, чего вполне достаточно для большинства коммуникаций. Поэтому размер кожуха должен быть чуть больше диаметра используемых дисков.

Кожух для штробореза можно купить готовый, вот только его ширина не всегда соответствует желаемой

В конструкции кожуха необходимо учесть выходное отверстие, к которому будет подключён пылесос для штробореза. Своими руками можно подобрать диаметр отверстия под необходимый. В принципе, можно сделать и без него, однако, это заметно ухудшит эффективность штробореза и срок службы дисков. Да и работать в пыли не так комфортно.

Опорная плоскость поможет избежать неравномерной глубины реза

Опорная плоскость или подошва также изготавливается из металла. В ней делается прорезь с запасом для максимальной ширины двух дисков. Идеальным вариантом будет изготовление подошвы с фиксированной глубиной. Это позволит штробить канавки на нужную глубину. Также неплохо позаботиться об откидывании подошвы за линию действия дисков, чтобы избежать травмирования. В этом может помочь установка пружины на механизм крепления.

Встречаются довольно брутальные решения

Систему крепежа можно повторить с любого оригинального кожуха, которая, по сути, представляет собой хомут с болтом и зафиксированной гайкой. Как уже говорилось ранее, купить насадку для штробления на болгарку, как таковую, не получится. Есть лишь модифицированные кожухи, которые могут немного ускорить процесс переделки.

Вал или гайка

Для того чтобы закрепить второй диск на болгарке, длины стандартного вала может не хватить, особенно для штробления широких канавок. Тут можно пойти двумя путями: купить или изготовить удлинённый вал или купить или изготовить специальную гайку с креплением для второго диска.

Стандартный вал для УШМ

Найти готовый вал будет довольно трудно, потому что производители выпускают их крайне редко. Его можно выточить на токарном станке самостоятельно или заказать эту работу в любом токарном цеху.

В целом можно пойти на разные ухищрения — подложить шайбу, например

Но чаще всего применяют специальную гайку. Найти её или же изготовить проще. Конструктивно она представляет собой зажимную гайку, с другой стороны которой стоит ещё одна с небольшим валом. На него ставится второй диск и закрепляется ещё одной гайкой. Для узких бороздок примерно до 0,8−1 см и вовсе можно обойтись двумя стандартными гайками. Первый диск ставится как обычно, а второй — сверху, после чего крепится второй гайкой.

Если нужна узкая бороздка, можно обойтись без специальных гаек и валов

Приблизительный результат готового штробореза из болгарки своими руками есть на видео:

Особенности использования болгарки

Необходимо надевать защитные очки, жесткие перчатки, защитные сапоги и пылезащитную маску. Плиточные приспособления отлично подходят для резки прямо по поверхности керамической или каменной плитки. Однако, вам будет трудно, если не невозможно сделать точные порезы для заготовки вокруг препятствий. Приспособления для старой болгарки своими руками легко справляются с этими сложными задачами.

Распил бетона болгаркой

Если вы обрезаете болт заподлицо в бетон или другой материал. Плотно прикрепите длинную сторону стойки, убедившись, что она в недвижимости. Часть заготовки, которая будет выпадать после разреза, может повредить ноги.

С помощью правильного выбранного диска ваша болгарка может использоваться для восстановления грубых краев на многих бытовых приспособлениях, включая лезвия газонокосилки, лопаты, мотыги и даже оси. После этого вы всегда можете доработать финиш с файлом мельницы.

Использовать болгарку целесообразно для работы по удалению отслаивающейся краски, сухого цемента или ржавчины из металлов. Там есть многочисленные колесные диски с проволочной щеткой, все они предназначены для различных типов зачистки, очистки и устранения заусенцев. Перед тем как совершить покупку, проверьте описание производителя.

Если у вас есть много раствора для удаления, а молоток, и долото просто не убирает его, возможно использование болгарки. Использование углового приспособления для демонтажа старого раствора приведет к большому количеству пыли. Необходима маска для пыли.

Техника безопасности при работе болгаркой

Технология работ с приспособлением предназначена для работы с различными материалами для достижения множества отделок и эффектов. Выбирая правильное режущее колесо, вы можете выполнить еще большее разнообразие домашних задач, включая полировку, буферизацию, шлифование, округление и шейпинг. Приспособления для болгарки своими руками могут существенно расширить формы применения.

Особенности эксплуатации

Чтобы продлить период эксплуатации самодельной насадки, следует придерживаться рекомендаций:

• не перегревать инструмент, совершать перерывы при работе;
• сравнить выполнение штроб с одним режущим диском и с двумя, чтобы оценить срок службы.

Защитный кожух, предусматривающий изменение глубины канала, обеспечивает работу без пыли, при этом получаются ровные штробы. Поэтому при пользовании одним диском, возможно, срок эксплуатации насадки продлится.

Самодельная насадка для болгарки может сыграть неплохую роль штробореза. Но может повлиять на сроки использования инструмента болгарки. Если стоит задача – выполнить небольшой объем штробления стен, то можно обойтись таким приспособлением, сэкономив средства и применив подручные материалы.

Что такое штроборез

При ремонте квартир собственники жилья по-новому подходят к вопросам размещения инженерных сетей и различных коммуникаций:

• труб водоснабжения;
• магистралей отопления;
• проводов электропитания;
• канализационных стояков.

Понятно желание хозяев квартир расположить коммуникации внутри стен и улучшить тем самым внешний вид помещений. Технология скрытого размещения магистралей предусматривает выполнение специальных пазов. Такие каналы на лексиконе профессиональных строителей называются штробами. Для их изготовления применяется штроборез по газосиликату.

Штроборез по газобетону. Инструмент начал использоваться сравнительно недавно. До его появления для долбления штроб применялось оборудование, создающее при работе вибрацию и отрицательно влияющее на прочность строительных конструкций:

• шлямбур или зубило, по которым наносились удары молотком. Процесс создания штроб был медленным и требовал значительных усилий;
• пневматический молоток. Инструмент создавал повышенный шум и значительную вибрацию. При формировании канала также присутствовало много пыли;
• промышленный перфоратор. При формировании полостей вибрация отрицательно воздействовала на прочность бетона и вызывала образование трещин.

Применение данных видов оборудования требовало приложения значительных физических усилий, отличалось пониженной производительностью и увеличенной трудоемкостью. Повышенная концентрация пыли, значительный шум и вибрационное воздействие доставляли множество неудобств. Устаревшее оборудование заменил штроборез для газобетона – ручной инструмент, который обладает множеством плюсов:

• сокращает продолжительность прокладки каналов в стенах;
• уменьшает трудоемкость строительных операций по штроблению;
• позволяет обеспечить необходимую геометрию канала в различных стройматериалах;
• обеспечивает возможность регулировки ширины и глубины формируемой полости;
• производит обеспыливание обрабатываемого участка, снижая концентрацию пыли;
• формирует канал правильной формы с постоянными размерами по длине.

Промышленный штроборез для газобетона. При разовых работах нет необходимости приобретать промышленный штроборез для газобетона, который отличается достаточно высокой ценой. Имеется хорошее решение – можно собрать штроборез из болгарки своими руками. Чертежи для данной модернизации не нужны, ведь конструкция проста. Используя доступные материалы, можно расширить технические возможности домашнего инструмента, оснащенного системой аспирации.

Применение самостоятельно изготовленного инструмента обеспечивает:

• снижение уровня затрат по оштукатуриванию паза за счет аккуратной формы канала. Полученный паз не требует увеличенного количества штукатурки;
• возможность выпиливания штроб в стройматериалах, обладающих повышенной твердостью. При этом за один проход выполняется сразу два реза.

После обработки остается извлечь вырезанный стройматериал, находящийся между пропилами, и можно приступать к укладке коммуникаций.

Какие рекомендации и советы учитывать при штроблении

Приступать к процедуре подготовки канавок в помещении можно сразу после изготовления самоделки. При пробивании штробы нужно учитывать один важный нюанс — работы следует проводить в помещении, где предварительно известны места расположения электропроводки. Если на пути инструмента встречается провод под напряжением, то итог такой встречи может привести к летальному исходу для мастера.

https://youtube.com/watch?v=xiicENnKEY4%3F

Проводить работы штробления как обычным штроборезом, так и болгаркой необходимо с учетом следующих советов и рекомендаций:

Проводить процедуры можно в вертикальном или горизонтальном направлениях
Штробить под наклоном можно в крайне редких случаях, когда следует выполнить обход декоративного элемента или коммуникаций
Горизонтальное штробление необходимо выполнять исключительно на расстоянии до 15 см от плиты перекрытия
Вертикальные канавки должны располагаться на минимальном расстоянии от дверей и окон 10 см
При проведении работ немаловажно учитывать и глубину канавки. Выбирать глубину необходимо в зависимости от типа коммуникаций, которые планируется закладывать в канавку, а также по толщине самой стенки

Если эта стена несущая, и является наружной, то глубина канавки не должна быть более 3 см
Ширина канавки также выбирается в зависимости от технологической задачи, но не рекомендуется превышать допустимый предел в 2,5-3 см

Если эта стена несущая, и является наружной, то глубина канавки не должна быть более 3 см
Ширина канавки также выбирается в зависимости от технологической задачи, но не рекомендуется превышать допустимый предел в 2,5-3 см

После укладки коммуникаций следует заделать канавку при помощи цементного раствора. Место расположения канавки следует сровнять со штукатуркой стены. Работы по штроблению рекомендуется проводить на этапе строительства и ремонта до того, как будет выполнено оштукатуривание стен.

Штроборез по бетону из болгарки изготовить совсем не трудно, и если поставить себе такую цель, то достичь ее сможет каждый. Делая вывод о проделанной работе, нужно отметить, что при штроблении нужно делать перерывы, чтобы дать электроинструменту остыть. Если чехол не имеет соединителя для подключения пылесоса, то работы нужно проводить в респираторе. Очки необходимо надевать в любом случае, так как в глаз могут попасть различные мелкие частицы.

В зависимости от типа материала, который штробится, необходимо подбирать соответствующую скорость перемещения инструмента. Если на пути попадается арматура в бетонной стенке, то рекомендуется произвести ее распиливание абразивным кругом

Использовать штроборез по дереву необходимо с особой осторожностью, не забывая об обратном ударе
