3 варианта штробореза своими руками

Виды рубанков

Из большого количества существующих вариантов рубанков, для газобетона наиболее подходят такие типы моделей:

Электрический

Инструмент, оснащенный электродвигателем, позволяет расширить эффективность и производительность труда. Это в свою очередь способствует достижению больших результатов, уменьшив трудозатраты.

Ручные или механические

Приспособления могут быть исполнены из таких материалов как ПВХ, металл, древесина или из комбинированных элементов. От материала зависят технические качества рубанка. Инструменты пользуются популярностью у частных строителей.

Устройство и принцип работы штробореза

Чтобы выяснить, как работает инструмент, нужно разобраться с разновидностью. По типу привода все штроборезы делятся на два вида:

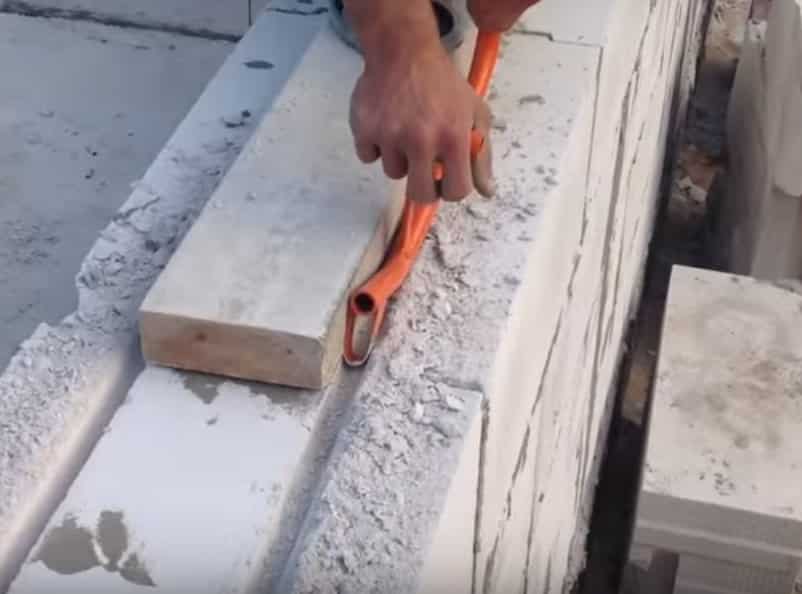

1. Ручные модели представляют собой изогнутую трубу с рукоятками. На конце металлической рамы закреплен стальной элемент, исполняющий роль лезвия. Именно он нарезает канавку при многократном толкании штробореза руками по обрабатываемой поверхности.Ручным инструментом нарезают штробы за счет усилия рук
2. Электрические штроборезы работают по принципу болгарки. Инструмент имеет корпус с рукоятками. Внутри установлен электродвигатель. В зависимости от модели, на шпиндель надевают 1, 2 и даже 5 алмазных дисков. Кожух, закрывающий режущие круги, устроен не так как у болгарки. Он закрыт с обоих боков и у большинства моделей оснащен патрубком для подключения пылесоса.У электрических штроборезов рабочим элементом выступает алмазный диск

Перед использованием любого штробореза на обрабатывающей поверхности сначала наносят разметку под штробы. Дальнейшие действия различаются в зависимости от используемой модели.

Ручным инструментом не получится нарезать канавку идеально ровную и одинаковой глубины на всех участках

Ручной инструмент чаще используют для нарезки канавок на пеноблоках при возведении стен, чтобы выполнить армирование. Идеальная ровность и одинаковая глубина на всех участках здесь не важна. Внутрь канавки после укладки арматуры все равно будет залит раствор. Если нарезать штробы на стене под проводку, то возле линии разметки оптимально закрепить направляющую доску для ровности канавки. Штроборез руками протягивают сверху вниз, пока лезвие нарежет штробу нужной глубины. По окончании работы направляющую доску перемещают на другой участок стены и повторяют действия.

Работа с электрическим штроборезом ничем не отличается от использования болгарки

Перед началом использования электрического штробореза на кожухе регулировочным механизмом выставляют глубину пропила. Разметку наносят с учетом того, что штроба получится немного в стороне. Дело в том, что по линиям во время штробления ведут боковой частью подошвы. Если пытаться по разметке сразу резать диском, то канавка получится неровная, так как ее не видно под кожухом инструмента.

Рез выполняют сверху вниз. После пропила всей полосы между резами остается центральная часть. Ее выбивают с помощью молотка и зубила. Для ускорения процесса можно использовать перфоратор.

Нюансом работы с электрическим инструментом является образование большого облака пыли. Если ремонт вести внутри жилого помещения, оптимально к кожуху штробореза подключать пылесос. Производители для этого предусматривают специальные патрубки. Во время штробления внутрь помещения попадает только малая часть пыли. Основную массу грязи втягивает пылесос.

Как сделать бороздодел из болгарки своими руками + пошаговые фото

Если нужен штроборез, но нет возможности или желания покупать дорогой инструмент, выйти из положения можно тремя способами.

А. Взять бороздодел на прокат.

Б. Купить искомую насадку на УШМ в магазине.

В. Сделать штроборезную насадку самостоятельно.

Первые два варианта понятны без комментариев. Третий обсудим более детально.

Прежде всего, нужно знать, что для самостоятельного изготовления штробореза понадобятся:

1. Болгарка. Она должна быть достаточно мощной, что бы вращать не один диск, как обычно, а два. Маломощный инструмент попросту сгорит, поэтому браться за дело стоит при наличии УШМ от 1,2 кВт.
2. Листовое железо, толщиной от 2 мм.
3. Металлическая труба с внутренним диаметром 50 мм.
4. 3 или 4 колёсика диаметром от 20 до 30 мм. Можно использовать подшипники.
5. Набор металлических прокладок для регулировки расстояния между дисками. Сделать их в домашних условиях проблематично, лучше заранее заказать у квалифицированного токаря.
6. Несколько отрезов труб малого диаметра, винты, гайки и т.д.

Из инструментов необходимы болгарка, сварочный аппарат, а также основные слесарные приспособления — тиски, напильники, молоток, линейка, штангенциркуль и т.д. Кроме этого, понадобится краска (алкидная по металлу или любая подходящая нитроэмаль) и кисточка.

Материалы, необходимые для сборки штробореза

Заметим, что здесь рассматривается один из множества вариантов изготовления бороздодела

Модели могут быть различными, но главное, на что стоит обращать внимание при выборе — это надёжность и безопасность их использования. Некоторые мастера умудряются сделать штроборезную насадку на болгарку даже из обрезков ламината, но работать таким инструментом долго нельзя — слишком велик риск получить травму или задохнуться от бетонной пыли

Кожух штробореза собран из обрезков ламината

Приступая к изготовлению самодельного штробореза необходимо сделать рабочие чертежи, и определиться какие детали можно сделать самостоятельно, а какие заказать у токаря. Также нужно трезво оценить свои навыки сварочных работ — соединение металлических элементов в единое целое требует аккуратности и умения сделать качественные, герметичные швы.

Один из вариантов самодельного бороздодела

Итак, последовательность работы для сварки кожуха следующая:

• Раскраивается лист железа для того чтобы сварить корпус кожуха. Две боковые плоскости (щёки) должны быть конгруэнтны. Верхняя плоскость приваривается сначала к одной щеке, затем к ним добавляется вторая, с прорезью для передвижения болгарки с дисками. Очень удобно вырезать детали из металлического листа при помощи электрического лобзика, используя пилку по металлу. Но если лобзика нет, можно аккуратно вырезать и болгаркой.Толщина металлического листа должна быть не менее 2 мм
• Вырезается держатель для болгарки и к нему приваривается хомут с зажимным механизмом. Винты зажимов могут быть под торцевой ключ или под крестовую отвёртку. Диаметр хомута выбирается в соответствии с диаметром имеющейся в наличии УШМ. Обычно он идентичен размеру штатного кожуха от болгарки.Хомут для закрепления болгарки
• К собранному кожуху привариваются две опорные планки с отверстиями для оси колёс.дыв
• Подготавливается вытяжное отверстие для пыли и к нему приваривается пылеотводный патрубок. На патрубке нужно предусмотреть дополнительное посадочное место для рукоятки — с левой стороны (по ходу штробления) к нему приваривается ответвление с внутренней резьбой. Размеры резьбы должны соответствовать резьбе штатной рукоятки болгарки.Пылеотводящий патрубок
• К готовому кожуху приваривается болт для фиксации держателя УШМ.

Для удобства работы все острые углы и заусенцы на корпусе стачиваются напильником, поверхность шлифуется от сварочных «брызг» и очищается от ржавчины или масляных пятен. Готовые детали покрывают слоем краски и дают хорошо высохнуть. Перед покраской можно собрать всю конструкцию и проверить в действии.

Конечный результат

Если всё получилось в соотрветствии с задуманным планом, штроборез собирается полностью и испытывается. Для установки двух алмазных дисков вместо одного, потребуются металлические шайбы различной толщины. Размеры их должны точно соответствовать размеру шпинделя, а диаметр отверстия — вращательному валу. Люфт и биение недопустимы, под нагрузкой и на больших оборотах инструмент может вырваться из рук и причинить травму.

Для того чтобы пылесос не мешал во время работы, рекомендуется применять удлиненный шланг, не менее 2 м. длины. А также удлиннитель с двумя и более розетками.

Как сделать штроборез из болгарки своими руками

Два основных отличия болгарки от штробореза — это удлинённый шпиндель и кожух с пылеотсосом. Покупать готовый штроборез слишком дорого. И если вам нужно проложить несколько коммуникаций в квартире, то нет смысла тратить столько денег. Можно сделать бороздодел самостоятельно из болгарки.

Для установки двух дисков на болгарку вам понадобится вторая прижимная гайка:

1. Снимите посадочную шайбу со шпинделя болгарки и сточите её, чтобы она стала тоньше. Тогда вторая прижимная гайка лучше закрутится на шпинделе. Можно не стачивать, а просто купить более тонкую шайбу от другой модели болгарки.

   Посадочная шайба, которую надо сточить

2. Установите первый диск и закрутите прижимную гайку.

   Первый диск установлен

3. Сверху наденьте второй диск и зафиксируйте его другой гайкой.

   Два диска на болгарке

Такой штробы вполне хватит для прокладывания кабеля в бытовых условиях. Но если вам этого не достаточно, то можно увеличить ширину. Возьмите удлинённый шпиндель и произведите установку дисков, как на штроборезе. Если нет шпинделя, то можно пойти другим путём:

1. Изготовьте на токарном станке удлинённую гайку с внутренней резьбой, как у шпинделя болгарки и наружной резьбой под прижимную гайку, которую тоже надо изготовить. Возьмите несколько шайб для регулировки ширины штробы.

   Удлинённая гайка с шайбами навинчивается на шпиндель

2. Закрутите удлинённую гайку на шпиндель болгарки.
3. Установите первый диск. Потом необходимое количество шайб и второй диск.
4. Зафиксируйте конструкцию прижимной гайкой.

   Удлинённая гайка с дисками и шайбами в сборе

Теперь нужно сделать специальный кожух для вашей болгарки.

Готовый фабричный кожух для болгарки

Защитный кожух с регулятором глубины и пылеотсосом можно купить или сделать самостоятельно по определённым размерам.

Высота и длина кожуха для штробореза

Расстояние D1 от кожуха до диска со стороны пылеуловителя 45–50 мм. Его нельзя делать сильно прижатым к кругу. Противоположный зазор D2 между диском и кожухом 15–20 мм. Размер A кожуха складывается из этих зазоров и диаметра алмазного диска D: A = D1 + D + D2. Высота B кожуха больше диаметра диска D на 1 см: B = D + 1. Длина и ширина платформы должна выступать за пределы кожуха и болгарки на 5–10 мм. Штуцер для прикрепления шланга устанавливается в передней части кожуха, так как диск вращается по часовой стрелке и штроборез двигается вперёд. Пыль будет напрямую залетать в отверстие штуцера, не делая круги внутри кожуха. Можно установить патрубок для пылесоса в задней части кожуха, тогда болгарку нужно закрепить справа.

Циркуляция пыли во время работы штробореза

Для изготовления кожуха вам понадобятся: кастрюля радиусом не меньше размеров A и B на чертеже, профильная труба, металлический лист толщиной 1,5–2 мм, хомут с посадочным диаметром штатного кожуха болгарки, сгон диаметром 1 дюйм с четвертью, сантехнический отвод диаметром 40 мм.

1. Чтобы сделать подошву, возьмите профильную трубу. Разрежьте её вдоль и сварите перпендикулярно две части.

   Подошва из профильной трубы

2. Из металлического листа вырежьте щёки и приварите к подошве.

   Щёки приварены к подошве

3. Возьмите кастрюлю и разрежьте её.

   Кастрюля разрезана под кожух

4. Сделайте отверстие в днище диаметром, как у штатного кожуха болгарки.

   Отверстие с диаметром, как у штатного кожуха болгарки

5. Приварите хомут.

   Хомут приварен к отверстию

6. Отрежьте часть кастрюли ниже отверстия. Вырежьте из металла усилитель и приварите его.

   Хомут и усилитель приварены к кастрюле

7. Из металлического листа сделайте боковину для кожуха.

   Боковина для кожуха

8. Приварите её к кастрюле.

   Боковина приварена к кастрюле

9. Из сгона вырежьте штуцер и приварите его к отверстию в кастрюле.

   Штуцер из сгона приваривается к отверстию в кастрюле

10. Возьмите сантехнический отвод и наденьте его на патрубок. Благодаря внутренней резинке отвод крепится прочно и поворачивается в любую сторону. В него будет входить шланг от пылесоса.

    Пластиковый отвод закреплён на патрубке кожуха

11. В верхней точке кастрюли просверлите отверстие и закрепите болтом любую рукоять. Например, деревянную.

    Болт для рукояти закреплён в верхней части кастрюли

12. Вставьте ролики в подошву и зафиксируйте стопорными шайбами. Для регулировки глубины реза используйте винт с контргайкой Соберите устройство.

    Кожух в сборе с болгаркой

Болгарка вставляется в кожух со стороны хомута.

Видео: изготовление штробореза своими руками

Зная основные элементы штробореза, можно без особого труда сделать его самостоятельно. Для безопасности работы кожух должен быть изготовлен из жёсткого материала, чтобы при срыве или разломе диска не получить травму. При соблюдении размеров кожуха пылеотведение будет работать эффективно.

Что такое штроборез, предназначение

В современных условиях жилые, административные здания и различные сооружения оснащены разветвлённой сетью внутренних коммуникаций. Это электропроводка, телевизионные и интернетовские кабели. В некоторых случаях в стены прячут сетевые элементы отопления. Для их проводки в вертикальных ограждениях делают продольные углубления, которые после укладки проводной продукции заделывают шпаклёвкой либо другой финишной отделкой.

Рассматриваемый инструмент оснащён резцами, которыми прорезают канавки в кладке стен. Устройство настраивают на определённую глубину канала. Сечение канала определяется количеством и величиной сечения проводов и кабелей.

Чем выполняют штробление стен под проводку?

Как и любые другие строительно-ремонтные работы, штробление можно вести вручную или механизировано.

Для ручных работ применяют:

• зубило. Универсальный инструмент для работы с любыми твердыми материалами, от дерева до камня. Используется в паре с молотком. Для механизированного штробления применяют зубила для перфоратора;
• скарпель (женский род) или закольник, схожий с зубилом и долотом инструмент для работ с твердым камнем, бетоном, кирпичем и так далее. Также бывает ручная и для электроинструмента.

Поскольку ручное штробление удобно только на небольших участках и не слишком твердых материалах – в противном случае задача становится излишне трудоемкой – чаще всего используют универсальный и специализированный электроинструмент:

• перфоратор с установленным в него зубилом или скарпелью. В зависимости от материала строительной конструкции, выбранного типа насадки (в том числе ширины и материала рабочей части) и ударной мощности перфоратора можно выполнить борозды большего или меньшего сечения. Однако они всегда получаются неровными, с обломанными краями. Возможно также выпадение фрагментов кладки/монолита/штукатурки в процессе;
• дрель. Здесь работа ведется в несколько этапов – вначале высверливаются (в обычном режиме работы инструмента) отверстия на глубину штробы с шагом 1,5…2 мм. Желательно выбирать сверло с диаметром, близким к необходимой ширине штробы. Далее с помощью лопаточки «выбирают» материал между отверстиями. Недостаток метода – тот же, что и у перфоратора, неаккуратный вид и неровные края борозды. Кроме того, изменение режима работы (боковые нагрузки вместо осевых при работе лопаточной) могут привести к быстрой поломке инструмента;
• болгарка или углошлифовальная машинка. В обоих случаях для работы используют специальные диски, предназначенные для работы по бетону (кирпичу, газобетону и так далее). Ими прорезают края канавки на желаемом расстоянии, после чего с помощью любого другого ручного или электрического инструмента удаляют материал между прорезанными пазами. В этом случае даже при работе перфоратором края получаются достаточно ровными;
• штроборез. Это профессиональный и достаточно дорогой инструмент, редко используемый домашними мастерами, однако именно он позволяет максимально эффективно и быстро выполнить штробление. Почти всегда это устройство снабжено выводом на промышленный пылесос.

Выбор инструмента: главные критерии

Сходная конструкция бороздоделов не исключает отличий между ними. Выбирая аппарат по ряду параметров, рекомендуется соотносить их с предполагаемыми задачам и условиями работы.

Количество дисков

Для прорезания штробы в бетоне нужен по меньшей мере один диск. Устройства с одним диском имеют меньшую мощность, зато справляются с обустройством линейного канала в два раза быстрее. Обычно такие аппараты используются для прокладки слаботочных систем и кабелей тонкого сечения. Плюс работы с одним диском – нет необходимости в дальнейшей обработке перфоратором или скарпелем.

Два диска – наиболее распространённый вариант для штроборезов в средней ценовой категории. Благодаря такой конфигурации в стене или ином основании прорезается две узких полосы на заданную глубину. После этого перфоратором или вручную удаляется остаток бетона между двумя.

В профессиональном инструменте предусмотрена установка трёх или даже пяти дисков. Инструмент должен быть очень мощным, чтобы выдавать нужную нагрузку, а полученная штроба пригодна для прокладки толстых труб. Благодаря полной выработке бетона между крайними дисками потребность в последующем применении перфоратора минимальна.

Диаметр диска

Данный параметр привязан к общепринятому размеру дисков по бетону. Для штроборезов минимальное значение составляет 150 мм. Далее идут размеры 180 и 230 мм. Встречаются варианты и на 125-й диск, но это не всегда целесообразно, так как лишает инструмент универсальности. При выборе стоит учитывать, что глубина штробы будет составлять не более 1/3 от диаметра диска.

Мощность

Тот, кому приходилось работать по бетону обычной болгаркой с алмазным диском, знает, что резка камня требует большей мощности, чем работа с металлом. Поэтому штроборезы по бетону должны быть довольно мощными. Нижняя планка в обязательном порядке должна быть выше киловатта, исключения допускаются лишь для однодисковых машин.

Средние штроборезы на два диска по своей мощности колеблются от 1,5 до 2,5 кВт. Если значение превосходит указанный диапазон, то перед вами профессиональный инструмент для тяжёлых работ.

Количество оборотов

На бороздоделах всегда указывается такая величина как частота оборотов шпинделя. Для агрегатов с малым диаметром диска число оборотов может достигать 13000 в минуту. Мощный инструмент для 230-х дисков крутит оснастку значительно медленнее – примерно со скоростью 6 – 7 тыс. об/мин. На некоторых моделях устанавливается регулятор количества оборотов. В это случае инструмент считается более универсальным.

Мнение эксперта
Мезенцев Сергей Петрович
Мастер по ремонту и отделке жилых помещений

На дисках по бетону есть маркировка о максимально допустимой скорости. Превышать предел нельзя это чревато разрушением диска. Следите за этим, если ваш инструмент имеет повышенные обороты.

Дополнительные характеристики

Наличие этих функций не оказывает принципиального воздействия на результат работы, однако делает её удобнее, безопаснее, эффективнее:

Штроборез из болгарки своими руками

к использованию именно болгарки

Однако особенности конструкции таковы, что её использование приводит к образованию большого количества пыли. Однако если вы знаете ценник на штроборез, то для создания каналов для прокладки кабеля или труб вы, скорее всего, сделаете выбор в пользу изготовления инструмента своими руками.

В штроборезах, которые предлагаются в магазинах, в составе конструкции имеются два диска. На болгарку установка такого механизма обойдётся достаточно дорого. Закрепление первого диска происходит как обычно. Для того чтобы закрепить ещё один, потребуется вторая гайка с дополнительным кольцом. Оно используется для фиксации второго диска.

При помощи второй гайки происходит закрепление второго диска, который лежит на первой родной гайке инструмента. Работать переделанной под штроборез болгаркой можно только с установленным на неё предохранительным кожухом. В этом случае при работе возникающая пыль будет направляться в сторону от вас.

Особенности использования самодельного штробореза

Для этого трубка загибается, после чего скрепляется хомутами, чтобы она не создавала препятствий для вращения дисков. К штроборезу мотор пылесоса домашний мастер может закрепить своими руками. Делать это нужно таким образом, чтобы, держа инструмент в руках, не возникало никаких проблем.

Возможность для использования самодельного штробореза будет лишь в том случае, если в комнате, в которой проводятся работы, имеются две розетки. Используя болгарку как штроборез, можно заметно снизить затраты времени на выполнение работы. Вам будет обеспечены условия для создания ровной штробы. В созданную канавку вы без проблем сможете уложить кабель тёплого пола или электропровод.

Если в квартире проводятся электромонтажные работы, то будет вполне достаточно небольшого штробореза. С его помощью владелец с минимальными затратами сил и времени может создать канавку шириной до 30 мм. Если стоит задача проложить трубы водопровода, то необходимо использовать более габаритные приборы.

С их помощью можно создать штробу, в которой можно спокойно расположить трубы диаметром до 50 мм. Если для выполнения монтажных работ необходима канавка больших размеров, то в этом случае следует выполнять два и более параллельных резов.

При выполнении ремонтных работ в квартире часто возникает необходимость в создании штробы для прокладки проводки или для укладки труб водопровода. Для выполнения этой работы необходим штроборез.

Однако этот инструмент достаточно дорогой и не каждому по карману. Но решение есть. Для выполнения штробления в стенах можно использовать обычную болгарку, переделанную под штроборез.

Работа эта несложная и не отнимает много времени. Совершив определённые манипуляции, вы можете получить подходящий для штробления инструмент, которым при минимальных затратах времени и сил вы сможете создать канавки в стенах для укладки инженерных коммуникаций.

Для чего необходим этот процесс

Конструкция стандартного штробореза имеет много общего с болгаркой или УШМ. Существенным отличием штробореза от болгарки является высокая скорость выполнения работ, а также возможность удобного регулирования глубины разрезаемой канавки. Он может создавать канавку такой глубины, которая требуется в зависимости от поставленных технологических заданий.

Болгарка является отличным аналогом штробореза, так как с ее помощью можно осуществлять ремонтные работы в жилых и нежилых помещениях, где необходимо сделать специальные канавки или каналы для укладки труб и электрических проводов. Для того чтобы использовать болгарку в качестве штробореза, потребуется специальный кожух. Он позволит не только регулировать глубину заглубления режущего инструмента, но еще и проводить работы без пыли.

В большинстве случаев, когда необходимо сделать канавку в стене, мастера прибегают к применению таких инструментов:

Если же нужно вырезать канал в стене при проведении ремонтных работ, то для этих целей вполне подходит болгарка. Причем нет необходимости приобретать специальную насадку штроборез для болгарки, так как ее можно изготовить самостоятельно.

Как сделать штробу с помощью обычной болгарки

Штробление при помощи болгарки можно выполнять в стенах из кирпича, бетона, шлакоблока и прочих материалов. Для того, чтобы сделать штробу болгаркой вам потребуется:

1. Нанести разметку. Для этого потребуется рулетка, правило или уровень, а также карандаш. Расчерчиваемые линии должны быть жирными, так как при работе болгарки выделяется пыль, из-за которой может быть незаметна разметка.
2. Вырезание штробы. По расчерченным линиям следует пройти болгаркой с алмазным отрезным диском, но при этом учитывайте, что удерживать инструмент следует двумя руками, а работу следует проводить в защитных устройствах: очки, маска, перчатки.
3. Выбивание или удаление штукатурки. На заключительной стадии потребуется при помощи молотка и зубила осуществить удаление штукатурки между прорезанными линиями.

Главным недостатком такого способа штробления является выделение большого количества пыли. Если работы проводятся в нежилом помещении, то это еще не столь страшно. Если же помещение является жилым, то пыль не только мешает проведению процесса штробления, но она еще и оседает на поверхности мебели и бытовой технике, то есть пачкает обстановку.

Как сделать штроборез из болгарки своими руками

Прежде чем будет рассмотрен способ изготовления штробореза из болгарки своими руками, важно отметить, что инструмент вовсе не предназначается для функционирования с удвоенной нагрузкой. Такой вариант хотя и является эффективным, но мастер, выполняемый работу, должен понимать, чем это чревато как для самого инструмента, так и для его безопасности

Чтобы из болгарки получился штроборез с двумя режущими дисками, следует первый диск завинтить штатной гайкой, а второй зафиксировать гайкой от обдирочного диска. Если не хватает резьбы для завинчивания второй гайки, следует расположить ее обратной стороной. Штроба такого небольшого размера подойдет для укладки электропроводки. Если же нужно получить канавку большего размера, тогда потребуется воспользоваться прокладочными шайбами или изготовить установочную втулку-удлиннитель.

Все зависит от располагаемого арсенала материалов, а также фантазии мастера.

Правила и ограничения при штроблении

Выполнять штробление стен следует только после того, как в помещении расчерчен план расположения скрытой электропроводки, или же труб водопровода

Выполняя работы по штроблению, немаловажно учитывать следующие факторы:

1. Процедуры принято осуществлять только в вертикальном или горизонтальном направлении.
2. Наклон штробы допускается в исключительных случаях.
3. Горизонтальные штробы делают на расстоянии не более 15 см от плит перекрытия.
4. Вертикальные штробы должны находиться на расстоянии минимум 10 см от дверных и оконных проемов, а также углов. От газовых труб минимум 40 см.
5. Ширина и глубина канавки не должна быть более 2,5 см. Длина штробы не должна быть более 3 метров.

В завершении стоит отметить, что прежде чем приступать к проведению работ, следует подготовить не только соответствующий инструмент, но и сделать контрольную проверку по расположению штробы.

ЭЛЕКТРИЧЕСКИЙ ШТРОБОРЕЗ

Промышленный вариант электрического штробореза по устройству и внешнему виду в значительной степени напоминает ручную циркулярную пилу.

Двигатель у штробореза высокооборотный, кроме того, приходится резать не древесину, а бетонную или кирпичную массу, дробящуюся на пыль и множество мелкой и острой крошки. Поэтому в электрическом инструменте используется несколько видов насадок и приспособлений, обеспечивающих безопасную работу:

• Два накидных чехла, закрывающих оператора от пыли и вылетающих камушков, один из кожухов оборудован патрубком;
• Система защиты рук в случае выкрашивания или разрушения режущих дисков штробореза;
• Специальная направляющая насадка из четырех роликов с нескользящим покрытием, благодаря этому штроборез не съедет с вертикальной поверхности стены, и по-прежнему будет выдерживать первоначальное направление штробления;
• Система безопасного отключения двигателя, если выронить штроборез из рук, реле автоматически отключит двигатель.

Все перечисленные защитные и рабочие приспособления присутствуют и у специальных насадок промышленного изготовления. Кроме того, приспособление, даже в комплекте с болгаркой, легче и удобнее в обращении, и самое главное, покупка насадки на болгарку обойдется значительно дешевле полноценного инструмента.

Самодельный штроборез для газобетона

Обладая некоторыми навыками слесарных работ, можно без особого труда и при небольших капиталовложениях изготовить штроборез для газобетона своими руками.

Ручной штроборез

Простейшее приспособление можно изготовить из куска обычной металлической крепежной перфорированной ленты. Ножовкой по металлу отрезаем полоску длиной 40÷45 см, сгибаем его пополам, в месте сгиба формируем скребок (конфигурацию и размеры выбираем в зависимости от желаемой ширины штробы), два свободных конца соединяем вместе и обматываем несколькими слоями изоленты (то есть получается что-то наподобие ручки), излишки отпиливаем. Получаем дешевый, но вполне практичный штроборез для газоблока. Проведя с нажимом нашим приспособлением по газобетону несколько раз (как правило, не более 4÷5), получаем аккуратную борозду. При желании можно изготовить ручку, например, из деревянного бруска.

Немного посложнее, но более надежный штроборез по газобетону своими руками можно изготовить из куска водопроводной трубы. Порядок изготовления:

• Отрезаем болгаркой от трубы (диаметр выбираем в зависимости от ширины необходимой борозды) под углом 45˚ кусок длиной 100÷120 мм.
• Привариваем его к прутку арматуры (диаметром 12÷14 мм) под прямым углом. Если в качестве ручки используем остаток водопроводной трубы, то привариваем к нему режущую часть под углом 30÷40˚.
• Загибаем арматуру в районе места сварки под удобным для штробления углом.

Еще один вариант изготовления ручного штробореза для газобетона своими руками:

• В качестве режущего элемента используем пилу от коронки по дереву. Выгибаем ее с помощью плоскогубцев в форме треугольника с закругленными углами.
• Для ручки подойдет кусок водопроводной трубы. С одного торца при помощи ножовки по металлу делаем пропил глубиной равной ширине режущего полотна.
• Вставляем режущую заготовку в пропил, сверлим в трубе и заготовке отверстие и вкручиваем в него саморез.

На заметку! Так как сделать штроборез для обустройства канавок в газобетоне довольно просто, то конструкцию режущего элемента и длину ручки каждый может выбрать самостоятельно.

Простой электрический штроборез для газобетона

Легкость, с которой можно штробить газобетон под проводку, позволяет сделать штроборез из обычной электрической дрели. Для этого понадобится цилиндрическая фреза (средняя стоимость 450÷550 рублей), которую устанавливаем в патрон дрели. Такое несложное устройство позволяет делать канавки в газобетонных стенах быстро и качественно. Так как в процессе работы образуется большое количество пыли, лучше производить штробление вдвоем (второй человек работает с пылесосом), а также использовать очки и респиратор. При желании можно изготовить деревянные салазки, в которые крепим дрель. Это приспособление позволит делать штробу одинаковой глубины по всей ее длине. Хотя потренировавшись на блоке, который наверняка (хотя бы один) остался после окончания строительства, можно сделать аккуратные штробы без усложнения конструкции, используя только дрель и фрезу.

Штробление пазов в газобетоне

Для газоблочных стен самым простым и эффективным способом устройства скрытой прокладки инженерных коммуникаций является штробление. Выполненные в стене пазы должны обеспечить надежную укладку электропроводки или водопровода, не нарушая при этом прочности и устойчивости конструкции. При планировании трассировки необходимо выполнить несколько обязательных требований:

• штробы должны быть проложены только в вертикальном или горизонтальном направлении, диагональная прокладка не допускается;
• длина канала должна быть не более 3 м;
• ширина и глубина пазов должны обеспечить плотную, без лишних зазоров, укладку кабеля или трубы, при этом их размер не должен превышать 25 мм;
• расстояние каналов от дверей, окон, потолков должно быть не менее 15 см.

Кроме скрытой проводки коммуникаций, штробление выполняют и при монтаже стен из газобетонных блоков для установки армопояса между ярусами стены. Эти работы являются обязательными, так что при строительстве дома из газобетона без штробления обойтись невозможно, а его выполнение требует специального инструмента.
