Шуруповерт Makita переработать на литиевые

Переделка шуруповертов известных производителей на литиевые аккумуляторы

В целом, переход с никелевых аккумуляторов на литиевые для всех шуруповертов проходит по стандартному плану, но есть нюансы для каждого производителя. Сейчас – подробнее об этом.

Makita

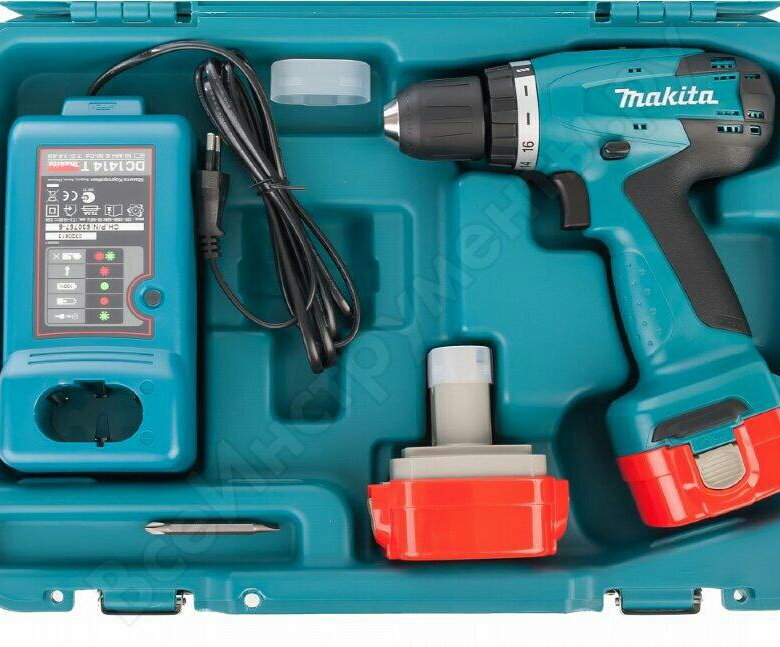

Шуруповерт Makita с АКБ ёмкостью 1,3 Ач и напряжением 9,6 В. Для переделки понадобятся 3 литий-ионных банки 18650 и BMS плата 3S с балансиром на 30 А. Подойдет также 20-амперная, но емкость ее должна составлять не менее 2600 Ач. После произведённых изменений рабочее напряжение шуруповерта увеличится до 10,8 В.

Пошагово переделка делается так:

1. Корпус АКБ у шуруповертов Макита обычно клееный, а не на болтах. Чтобы его разобрать, место склейки стоит разделять острием ножа или плоской отвертки, второй рукой аккуратно постукивая киянкой по нижней части корпуса.

Бить нужно сюда

1. Отсоединить от АКБ контактные пластины, извлечь старые никелевые банки. Термодатчик и размыкатель убирать не надо.

Отсоединение контактных пластин

1. 3 литий — ионные банки последовательно спаиваются с помощью перемычек из изолированного провода.
2. К плате подводится сборка, контроллер заряда со светодиодом. Затем плату подключают к контактным разъёмам блока питания с помощью проводов сечением 1,5 кв. мм.
3. Проверить, работает ли схема. Если да – корпус снова склеивается и закрывается.

Схема переделки аккумулятора Макиты

В течение зарядки литиевого аккумулятора старым зарядным устройством на панели будет светиться красный диод. Зажигание зелёного светодиода будет означать, что АКБ зарядился.

Hitachi 14,4 В

В аккумуляторах некоторых шуруповертов фирмы Хитачи пазы сделаны специально под никелевые батарейки. Новая литий — ионная сборка вместе с платой и контроллером туда попросту не поместится. Так что переделка шуруповерта Хитачи на литиевые аккумуляторы 14,4 В подразумевает небольшую переделку корпуса. Стоит удалить все внутренние пластиковые рёбра, а если корпус на защелке – убрать и её. Аккумулятор не развалится без защёлки, ведь внутри шуруповерта его сдерживают зажимные пластины на пружинах.

Расширение места внутри корпуса

Сама сборка трёх банок литиевых банок18650 проходит по стандартной процедуре. Собранный аккумулятор следует полностью зарядить, и после этого замерить напряжение. Если показатель равен 14,4 В с отклонением в любую сторону до 1 В, значит, всё сделано правильно.

Интерскол

Для перевода 18-вольтового шуруповерта Интерскол на литий понадобится 5 банок 18650 и защитная плата с балансиром со следующими параметрами:

• маркировка – 5S;
• напряжение – 3,7 В;
• емкость – 40-50 В.

Подробно переделку шуруповерта этой модели демонстрирует видео:

Переделать шуруповёрт с никелевых на литий-ионные аккумуляторы – не такая сложная затея, какой кажется на первый взгляд. Достаточно иметь хоть немного ровные руки и общее понимание каждого этапа работы.

Что необходимо прикинуть до работ?

Необходимо обусловиться с количеством частей в батарее, что в результате решает величину напряжения. Для трёх частей потолок будет 12,6, для четырёх ─ 16,8 вольта. Речь идёт о переделке обширно распространённых аккумов с номиналом 14,4 вольта. Лучшим вариантом будет выбрать 4 элемента, так как во время работы напряжение достаточно стремительно просядет до 14,8. Различие в несколько вольт не отразится на рабочем месте шуруповёрта.

Уже сегодня, больше литиевых частей даст огромную ёмкость. А это означает, большее рабочее время шуруповёрта.

Литиевые аккумуляторные элементы

18650

Номинальное напряжение литиевых частей 3,6─3,7 вольта, а ёмкость почти всегда составляет 2000─3000 мАч. Если позволяет корпус аккума, сможете взять не 4, а 8 частей. По два соединить их в 4 параллельные сборки, и после уже их подключить поочередно. По причине вы можете с легкость нарастить ёмкость АКБ. Однако далековато не в кто корпус получится упаковать 8 банок 18650.

И последний предварительный шаг – это выбор контроллера. По своим чертам он должен соответствовать по номинальному напряжению и току разряда. Другими словами, если вы решили собирать батарею 14,4 вольта, то выбираете контроллер с этим напряжением. Рабочий ток разряда обычно выбирается вдвое меньше, чем максимально допустимый ток.

Плата контроллера заряда-разряда

Шаг 1 Разборка и осмотр

Прежде чем мы начнем с разборки, помните, что даже если ваши батареи больше не работают, они, скорее всего, все еще содержат значительное количество энергии. Будьте осторожны в том, как вы справляетесь с ними, и, прежде всего, убедитесь, что вы не закорачиваете их.

Итак, первый шаг – снять крышку. Это удерживается четырьмя винтами защиты от несанкционированного доступа T10, на более новых моделях может быть белая заглушка против взлома, закрывающая один из винтов. Я обнаружил, что самый простой способ снять его – это вставить небольшой деревянный шуруп и вытащить его с помощью плоскогубцев.

Итак, первый шаг – снять крышку. Это удерживается четырьмя винтами защиты от несанкционированного доступа T10, на более новых моделях может быть белая заглушка против взлома, закрывающая один из винтов. Я обнаружил, что самый простой способ снять его – это вставить небольшой деревянный шуруп и вытащить его с помощью плоскогубцев.

Если при открытии вы увидели какие-либо заметно поврежденные ячейки, вам придется заменить их, что выходит за рамки данной статьи.

Корпус

Внешние различия корпуса неочевидны, следует присмотреться. Безошибочно определить подделку можно по двух муфтовому патрону и серому цвету шкалы регулировки мощности инструмента. На оригинале шкала нанесена на черном фоне.

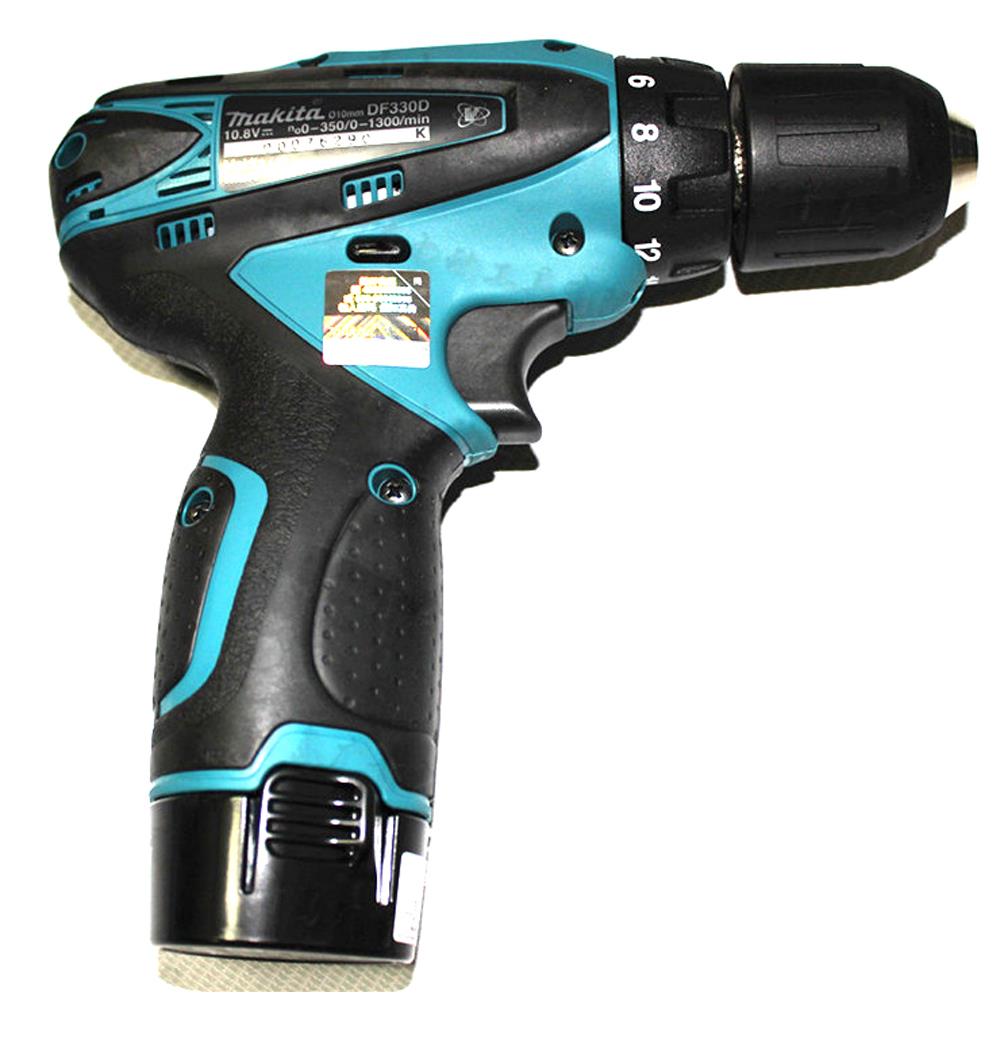

Бирка на фирменном шуруповерте Makita металлическая, содержит информацию о производителе, а серийный номер и дата производства выбиты на металле. На реплике вы обнаружите обыкновенную наклейку.

Стоит обратить внимание на крючок для крепления инструмента на пояс. На поддельном шуруповерте его можно повесить закрепить в определенном месте, а на оригинале – с обеих сторон

Смена аккумов

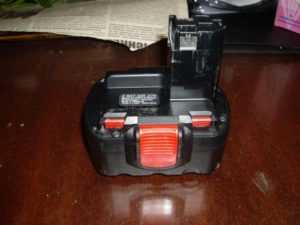

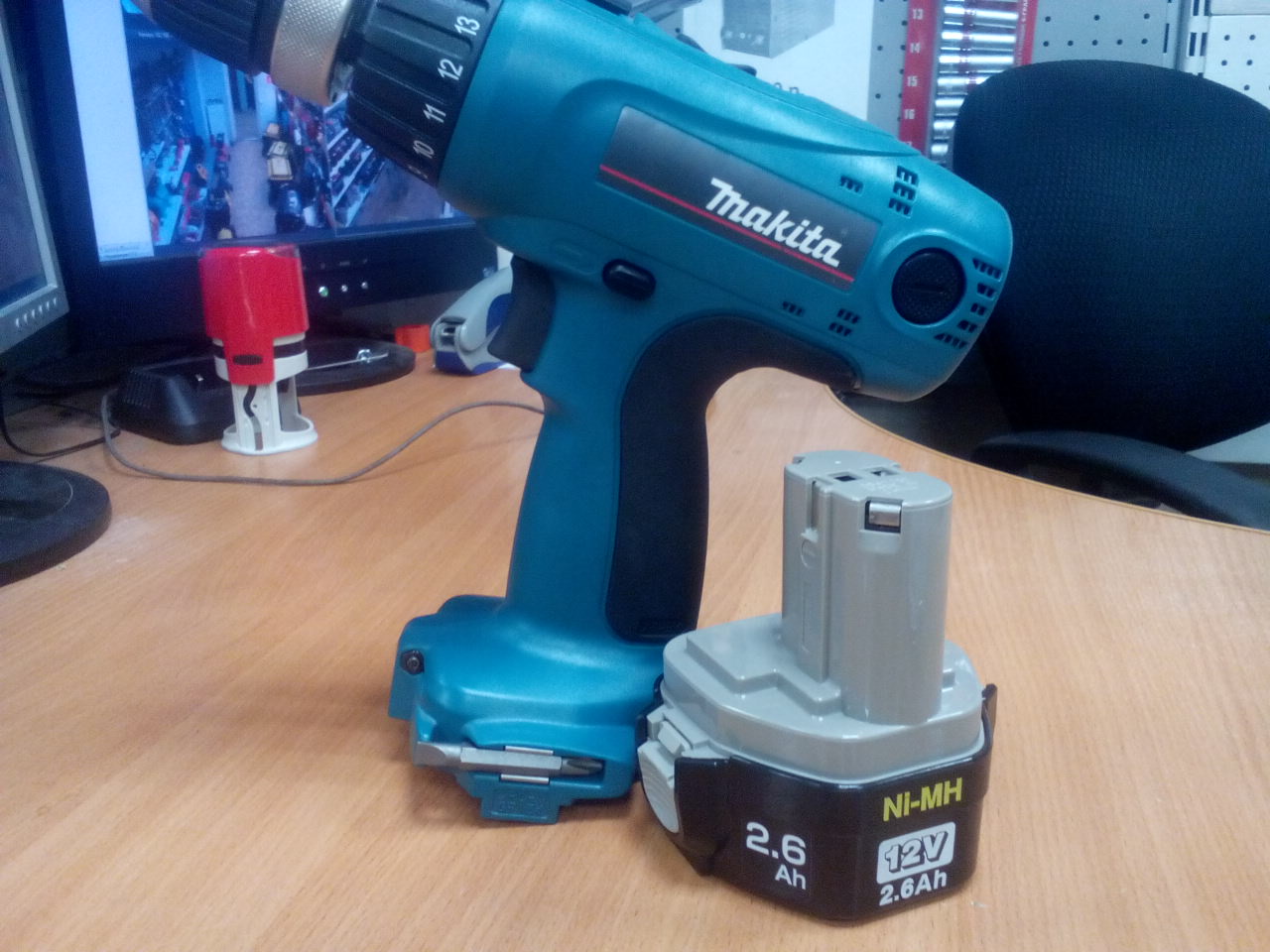

А далее идёт процесс сборки. Поначалу разбираете корпус аккума. Если это модель на 14,4 вольта, то снутри будут 12 никель─кадмиевых аккумов номиналом 1,3.2 вольта.

Сборка никель─кадмиевых аккумов

После чего необходимо спаять приобретенные элементы в сборку с поочередным соединением. Дальше к ней припаивается контроллер согласно с его схемой. При всем этом подключаются балансировочные точки. На плате есть для их производства особый разъём, а нередко и провода с коннектором поставляются в комплекте.

Корпус аккума шуруповёрта

После сборки батареи припаиваются выводы на плюс и минус, и вся конструкция помещается в корпус. По большому счету, процесс на этом деле закончен. Трудности бывают только с зарядным устройством. Однако как правило штатные зарядки для шуруповёртов заряжают литиевые элементы без усилий. Одновременно заряд банок идёт через контроллер, потому чего-то особенного с самими элементами не произойдёт.

В сети имеются советы по экономии на плате контроллера. Другими словами, покупается модель подешевле, рассчитанная на наименьший ток. А чтоб она не ограничивала работу шуруповёрта, разряд делают не через контроллер, а впрямую от банок. А их зарядка, как положено, идёт через контроллер.

Как переделать батареи на шуруповерте на литиевые

Ничего нового я в этой статье не скажу, но просто хочется поделиться опытом апгрейда аккумуляторов моего старого шуруповёрта Makita. Изначально данный инструмент был рассчитан на никель-кадмиевые аккумуляторы (которые давно уже умерли, как умерли и купленные на смену такие же). Недостатки Ni-Cd известны: низкая ёмкость, небольшой срок жизни, высокая цена. Поэтому уже давно производители аккумуляторного инструмента перешли на литий-ионные батареи.

Ну, а что делать тем, у кого инструмент старый? Да всё очень просто: выбросить Ni-Cd банки и заменить их на Li-Ion популярного формата 18650 (маркировка обозначает диаметр 18 мм и длину 65 мм).

Переделка шуруповерта Макита 14.4 на литиевый аккумулятор 21700

#КакУвеличитьВремяРаботы #КакУвеличитьВремяАвтономнойРаботы В этом видео Я расскажу как увеличить емкость аккумулятора шуруповерта Макита до 4000мА/ч для увеличения времени работы в 3раза на элементах SAMSUNG INR21700-40T, используя стандартный корпус от старого АКБ и с последующим зарядом штатным зарядным устройством ,также это видео будет интересно не только владельцам шуруповертов Макита с АКБ (1420 1422 192600-1 193985-8 192699-A 193158-3 1433 1434 1435 1435F PA14) ,но и любых моделей профессионального инструмента для увеличения время работы от одного заряда особенно это актуально для строительных бригад и людей имеющих профессиональный инструмент с вышедшими из строя Ni-CD АКБ Комплекты для самостоятельной сборке АКБ для шуруповерта

https://techzip-1.ru/katalog-tovarov/akkumulyatory-zaryadnye-ustrojstva/akkumulyatory-dlya-elektroinstrumentov/komplekt-dlya-sborki-akb-dlya-shurupoverta-tip5-14-4v-4000mah-li-ion/ https://techzip-1.ru/katalog-tovarov/akkumulyatory-zaryadnye-ustrojstva/akkumulyatory-dlya-elektroinstrumentov/komplekt-dlya-sborki-akb-dlya-shurupoverta-tip7-18v-4000mah-li-ion/ https://techzip-1.ru/katalog-tovarov/akkumulyatory-zaryadnye-ustrojstva/akkumulyatory-dlya-elektroinstrumentov/komplekt-dlya-sborki-akb-dlya-shurupoverta-tip2-12v-2200mah-li-ion/

https://techzip-1.ru/katalog-tovarov/akkumulyatory-zaryadnye-ustrojstva/akkumulyatory-dlya-elektroinstrumentov/komplekt-dlya-sborki-akb-dlya-shurupoverta-tip3-12v-2500mah-li-ion-akkumulyator/ Флюс для пайки АКБ https://techzip-1.ru/katalog-tovarov/rashodnye-materialy/himiya-i-rashodniki-dlya-pajki/flyus-gel-indikatornyj-tt-20ml/

Готовые универсальные сборки для шуруповертов

Готовые АКБ для шуруповертов хорошего качества https://techzip-1.ru/katalog-tovarov/akkumulyatory-zaryadnye-ustrojstva/akkumulyatory-dlya-elektroinstrumentov/ Расходные материалы для изготовления АКБ https://techzip-1.ru/katalog-tovarov/akkumulyatory-zaryadnye-ustrojstva/rashodnye-materialy-dlya-akb/ #СвоимиРуками #ПереводимНаЛитий Данный комплект хорошо подходит для замены 14.4V Ni-CD АКБ таких моделей инструментов: Makita 5094DWD, Makita 5630DWD Makita ML140 (фонарик), Makita ML143 (фонарик) Makita UB140D, Makita UB140DWB Makita 1051 серии:1051D, 1051DZ, 1051DWD, 1051DWDE, 1051DWF, 1051DWFE Makita 4033 серии:4033D, 4332D, 4333D, 4333DWDE, 4333DWD, 4033DZ Makita 6000 серии: 6228D, 6228DW, 6228dwbe, 6280D,6281D, 6381D 6233D, 6233DWBE, 6236DWBE, 6236DWDE, 6237D, 6237DWDE 6333D, 6333DWBE, 6336D, 6336DWB, 6336DWBE, 6336DWDE, 6337D, 6337DWDE, 6337DWFE, 6339DWDE 6932FD, 6932FDWDE, 6933FD, 6934FD, 6935FDWDE, 6935FDWDEX Makita 8433 серии:8433D, 8433DWDE, 8433DWFE 8281D Makita JR серии:JR140D, JR140DWB, JR140DWBE, JR140DWD

Видео Переделка шуруповерта Макита 14.4 на литиевый аккумулятор 21700 канала Mozg

Полезные советы

Несмотря на то, что использование литий-ионных аккумуляторов дает множество преимуществ – отсутствие «памяти» батареи, крайне низкий саморазряд, возможность работать шуруповертом в условиях отрицательных температур, длительный (до 8 лет) срок пригодности – они более чувствительны к соблюдению технологии зарядки. Если не контролировать номинал напряжения, то Li-ion АКБ быстро разрушаются. Следовательно, придется приобретать специальное, более дорогое зарядное устройство. То, которым изначально укомплектован шуруповерт, для литий-ионных аккумуляторов не подходит.

В интернете встречаются рекомендации по вторичному использованию Li-ion батарей, которые ранее были установлены в других технических устройствах. Например, для обеспечения автономной работы ноутбука или телефона (сотового). Вариантов много. Автор предлагает задаться простым вопросом –  рациональна ли такая экономия, если изделия категории б/у не обеспечат нормального функционирования шуруповерта, учитывая специфику применения данного эл/инструмента?  Возможно, какое-то время он и будет выполнять свою задачу, но насколько эффективно и как долго – вполне закономерный вопрос. Поэтому подобные советы различных «самоделкиных» вряд ли заслуживают внимания.

Для контроля над состоянием элементов аккумулятора можно приобрести индикатор напряжения. В радиомагазине подскажут, какую плату целесообразнее использовать. Стоит недорого – в пределах 180 рублей.

Прежде чем заниматься переделкой аккумулятора, следует посмотреть паспорт шуруповерта. Какое номинальное напряжение в нем указано. В зависимости от этого выбирается требуемое количество элементов.

Автор обращает внимание, что без достаточных познаний в радиотехнике заниматься самостоятельным изготовлением электронных плат нецелесообразно. Малейшая ошибка, к примеру, в подборе деталей для балансировочной схемы приведет к тому, что элементы начнут один за другим «вылетать», и их заменой на новые мини-АКБ придется заниматься регулярно

Если нет уверенности в том, что работу получится выполнить качественно, не стоит тратить время на переделку и приобрести литий-ионную батарею к шуруповерту в магазине. Несмотря на ее цену, в конечном итоге это выйдет дешевле, чем постоянная реанимация самодельного аккумулятора. Или поступить проще – купить соответствующую модель зарядного устройства. Тогда и платы монтировать не придется.

Все за и против переделки аккумулятора шуруповёрта на литиевые элементы

Для начала следует задуматься, а нужна ли мне эта переделка? Ведь это будет откровенный «самопал» и в ряде случаев может привести к выходу из строя как аккумулятора, так и самого шуруповёрта. Поэтому, давайте, рассмотрим все за и против этой процедуры. Возможно, что после этого некоторые из вас решат отказаться от переделки Ni─Cd аккумулятора для шуруповёрта на литиевые элементы.

Доводы «за»

Начнём с преимуществ:

• Энергетическая плотность литий─ионных элементов значительно выше, чем у никель─кадмиевых, которые по умолчанию используются в шуруповёртах. То есть, аккумулятор на литиевых банках будет иметь меньший вес, чем на кадмиевых при той же ёмкости и выходном напряжении;
• Зарядка литиевых аккумуляторных элементов происходит значительно быстрее, чем в случае Ni─Cd. Для их безопасной зарядки потребуется около часа;
• У литий─ионных аккумуляторов отсутствует «эффект памяти». Это значит, что их необязательно полностью разряжать перед тем, как ставить на зарядку.

Теперь о недостатках и сложностях литиевых аккумуляторов.

Доводы «против»

• Литиевые аккумуляторные элементы нельзя заряжать выше 4,2 вольта и разряжать ниже 2,7 вольта. В реальных условиях этот интервал ещё более узкий. Если выйти за эти пределы аккумулятор можно вывести из строя. Поэтому, кроме самих литиевых банок вам потребуется подключить и установить в шуруповёрт контроллер заряда-разряда;
• Напряжение одного элемента Li─Ion 3,6─3,7 вольта, а для Ni─Cd и Ni─MH это значение 1,2 вольта. То есть, возникают проблемы со сборкой аккумуляторной батареи для шуруповёртов с номиналом по напряжению 12 вольт. Из трёх литиевых банок, соединённых последовательно, можно собрать АКБ номиналом 11,1 вольта. Из четырёх ─ 14,8, из пяти ─ 18,5 вольта и так далее. Естественно, что и пределы напряжения при заряде-разряде также будут другие. То есть, могут возникнуть проблемы совместимости переделанной батареи с шуруповёртом;
• В большинстве случаев в роли литиевых элементов для переделки используются банки стандарта 18650. По размерам они отличаются от Ni─Cd и Ni─MH банок. Кроме того, нужно будет место для контроллера заряда-разряда и проводов. Всё это нужно будет уместить в стандартном корпусе АКБ шуруповёрта. Иначе работать им будет крайне неудобно;
• Зарядное устройство для кадмиевых аккумуляторов может не подойти для зарядки батареи после её переделки. Возможно, потребуется доработка ЗУ или использование универсальных зарядок;
• Литиевые аккумуляторы теряют работоспособность при отрицательных температурах. Это критично для тех, кто использует шуруповёрт на улице;
• Цена литиевых аккумуляторов выше кадмиевых.

Инструкция по настройке ЗУ

1. Подключаем к БП, у которого напряжение минимум на 1 В выше чем может дать сборка из аккумуляторов. Например, для сборки из 6хLi-Ion надо БП с выходом 26,2В. Выходной ток БП зависит от тока зарядки АКБ.
2. На ХХ настраиваем нужное выходное напряжение, соответствующее максимальному напряжению АКБ в заряженном состоянии. В моем случае — 25,2 В.
3. Подключаем АКБ к ЗУ, в разрыв между ними измеритель тока — устанавливаем нужный ток заряда. Я установил 1 А для АКБ с емкостью 2800 мА/ч.
4. При снижении зарядного тока до 0,1 х Ток заряда крутим средний многооборотник до зажигания синего светодиода — «зарядка окончена».

Все соответствует корявому описанию)). Работает отлично. Буду использовать для зарядки переделанного шуруповерта. До Самары дошло за 25 дней. Для тех кто не может разобраться в работе светодиодов нашел отличное описание:

Верхний горит пока преобразователь способен отдавать в нагрузку установленный ток (в случае использования как зарядного получается это индикатор фазы СС, как только он погаснет — пошла фаза CV) средний светодиод горит пока ток в нагрузке не опустится до 0.1 установленного, погас — заряд окончен.

Значение 0.1 установлено по умолчанию, при желании корректируется как большую (заряд быстрее, емкость меньше) так и в меньшую сторону (время заряда увеличивается, аккумулятор заряжается полнее) средним потенциометром. Но заряд продолжается и после его выключения, это лишь индикатор, что аккумулятор в принципе заряжен и готов к использованию. Нижний светодиод — просто индикатор работы преобразователя.

charge — этот индикатор горит, пока ток в выходной цепи выше заданного значения. Это значение устанавливается относительно максимального тока. При установке большого максимального тока (единицы ампер) может не получиться установить индикацию на маленький ток (единицы и десятки миллиампер).

Что нужно прикинуть перед началом работ?

Нужно определиться с количеством элементов в батарее, что в итоге решает величину напряжения. Для трёх элементов потолок будет 12,6, а для четырёх ─ 16,8 вольта. Речь идёт о переделке широко распространённых аккумуляторов с номиналом 14,4 вольта. Лучше выбрать 4 элемента, поскольку при работе напряжение довольно быстро просядет до 14,8. Различие в несколько вольт не отразится на работе шуруповёрта.

Кроме того, большее количество литиевых элементов даст большую ёмкость. А значит, большее время работы шуруповёрта.

Литиевые аккумуляторные элементы 18650

Номинальное напряжение литиевых элементов 3,6─3,7 вольта, а ёмкость в большинстве случаев составляет 2000─3000 мАч. Если позволяет корпус аккумулятора, можете взять не 4, а 8 элементов. По два соединить их в 4 параллельные сборки, а затем уже их подключить последовательно. В результате вы сможете нарастить ёмкость АКБ. Но далеко не в каждый корпус удастся упаковать 8 банок 18650.

И последний подготовительный этап – это выбор контроллера. По своим характеристикам он должен соответствовать по номинальному напряжению и току разряда. То есть, если вы решили собирать батарею 14,4 вольта, то выбираете контроллер с этим напряжением. Рабочий ток разряда обычно выбирается в два раза меньше, чем предельно допустимый ток.

Плата контроллера заряда-разряда

Выше мы установили, что предельно допустимый кратковременный ток разряда для литиевых элементов 25─30 ампер. Значит, контроллер заряда-разряда должна быть рассчитана на 12─15 ампер. Тогда защита будет срабатывать при увеличении тока до 25─30 ампер. Не забывайте также о габаритах платы защиты. Её вместе с элементами нужно будет уместить в корпус АКБ шуруповёрта.

Шуруповерт не запускается – как решить вопрос

При проверке работы шуруповерта при наполовину заряженном аккумуляторе, двигатель запускался даже под нагрузкой стабильно. Но когда он был заряжен полностью, то шуруповерт, даже на холостом ходу, запускался только после многократного нажатия на клавишу включения.

Полазил щупом осциллографа по плате BMS и выяснил, что срабатывает защита по току. Дело в том, что в момент пуска двигателя шуруповерта сопротивление его обмоток определяется активным сопротивлением проводов и составляет десятки Ом. Поэтому пусковой ток в первый момент может составлять и сотню ампер.

Для исключения ложных срабатываний защиты в плате BMS обычно предусмотрена задержка ее срабатывания около 100 ms, что очевидно для данного шуруповерта оказалось недостаточно. Для стабильного запуска двигателя потребовалось увеличить задержку для срабатывания защиты до половины секунды (500 ms). Электрической схемы платы не было, поэтому решил увеличить время задержки методом научного тыка.

Предстояло найти точку в схеме, к которой припаять вывод конденсатора относительно минуса или плюса аккумуляторов. Для этого был взят конденсатор емкостью 0,47 mF и к одному из его концов припаян тонкий проводок. Второй его конец был припаян к отрицательному выводу аккумуляторов.

Затем свободным концом конденсатора производилось последовательное прикосновение ко всем выводам сопротивлений и конденсаторов, и каждый раз нажималась клавиша пуска двигателя на шуруповерте. Перед каждым следующим прикосновением выводы конденсатора замыкались, чтобы его разрядить и исключить повреждение схемы.

Но точку относительно минуса найти не удалось. Поэтому свободный конец провода был припаян к положительному выводу аккумулятора и проделана такая же операция, которая увенчалась успехом. Прикосновение вывода конденсатора к точке, указанной на фотографии двигатель шуруповерта стал запускаться уверенно даже под нагрузкой.

Для надежности решил увеличить емкость конденсатора до 2,2 mF. Он был одним концом припаян непосредственно к положительному выводу аккумулятора, а второй вывод подсоединен к левому выводу резистора 1 кОм с помощью проводника.

Возможно, есть и более рациональное решение, но проверка шуруповерта в работе показала эффективность установки дополнительного конденсатора. Двигатель как на холостом ходу, так и под нагрузкой запускался безотказно.

За $10 и пару вечеров удалось вернуть в строй, казалось бы, бесполезный шуруповерт. Надеюсь, что мой опыт поможет многим решиться на восстановление работоспособности заброшенных шуруповертов и других аккумуляторных инструментов.

Технология замены Ni-Cd на Li-ion в шуруповерте

Литиевые элементы отличаются долговечностью, поэтому многие владельцы шуруповертов думают о том, что заменять ими никель-кадмиевые изделия.

Технология замены включает несколько этапов, которым требуется обязательно следовать.

Определение количества Li-ion аккумуляторов

В основном параметры аккумулятора нанесены на нем самом либо на шуруповерте. Для определения количества необходимых элементов требуется разделить указанное на инструменте напряжение на 1,2В (это номинальное напряжение одной никелевой банки).

Чтобы выяснить, сколько литиевых деталей потребуется на замену, деление проводится на 3,7 В — это нормальный показатель для данного вида банок.

Полученный результат рекомендуется округлять в большую сторону, это не скажется негативно на инструменте, а просто увеличит немного его мощность.

Требуется правильно подобрать все необходимые элементы для замены

Выбор Li-ion аккумулятора

Производители предлагают литий-ионные и литий-полимерные элементы. Вторые отличаются меньшим размером и большей безопасностью, однако и стоят они дороже. При этом они не способны отдавать в работу большие токи. Поэтому специалисты рекомендуют брать обычные литий-ионные банки.

Лучше, если у элемента будут приваренные гибкие отводы, потому что подобные детали не любят повышенных температур и лишней пайки. Рекомендуется посмотреть несколько вариантов в магазинах, чтобы выбрать наиболее подходящую модель.

Как влияет величина напряжения аккумулятора на продолжительность работы шуруповерта

Вопрос о том, как влияет величина напряжения аккумулятора на длительность работы изделия, интересует многих. Чтобы понять какая мощность у изделия, требуется умножить напряжение на емкость батареи.

Выбор платы защиты BMS

Литий-ионные аккумуляторы требуют внимательного отношения и соблюдения определенных требований. Роль защиты выполняет плата BMS. Именно данный элемент не допускает превышение напряжения более 4,2 В и снижения меньше 2,55 В на один аккумулятор во время зарядки. Кроме того, элемент держит под контролем максимально допустимый ток и сохраняет необходимый баланс между батареями.

Основными параметрами при выборе является количество последовательно соединенных элементов. В интернете можно посмотреть таблицу, в которой указаны все необходимые параметры и с ее помощью подобрать подходящую плату.

Сделать замену можно даже в домашних условиях, главное — соблюдать последовательность

Блок питания для зарядки

Для литий-ионных аккумуляторов зарядные устройства выбирают, исходя из количества последовательно включенных аккумуляторов в батарее. Чем их больше, тем больше должно быть выходное напряжение.

Зарядка аккумуляторов штатным ЗУ от шуруповерта

При желании можно приобрести специальную универсальную плату для литиевого аккумулятора. Ее устанавливают в родное зарядное устройство. Однако специалисты рекомендуют использовать не доработки, а подходящие зарядки именно для этого вида батарей.

Индикатор емкости литиевой батареи

Индикаторы встречаются светодиодные и цифровые. Вторые дешевле, но не удобны в использовании. Лучше выбирать светодиодные варианты, исходя из количества последовательно включенных аккумуляторов.

Держатель 18650 аккумуляторов

Держатели для аккумуляторов 18650 также лучше приобретать готовые. При желании можно найти в онлайн-магазинах хорошие варианты по приемлемым ценам.

Замена аккумуляторов

Ну а дальше идёт сам процесс сборки. Сначала разбираете корпус аккумулятора. Если это модель на 14,4 вольта, то внутри будут 12 никель─кадмиевых аккумуляторов номиналом 1,2 вольта.

Сборка никель─кадмиевых аккумуляторов

После этого нужно спаять купленные элементы в сборку с последовательным соединением. Далее к ней припаивается контроллер в соответствии с его схемой. При этом подключаются балансировочные точки. На плате есть для них специальный разъём, а часто и провода с коннектором поставляются в комплекте.

Корпус аккумулятора шуруповёрта

После сборки батареи припаиваются выводы на плюс и минус, и вся конструкция помещается в корпус. В принципе, процесс на этом закончен. Проблемы могут возникнуть лишь с зарядным устройством. Но в большинстве случаев штатные зарядки для шуруповёртов заряжают литиевые элементы без проблем. При этом заряд банок идёт через контроллер, поэтому ничего страшного с самими элементами не произойдёт.

Схема соединения аккумуляторов

Чтобы получить заветные 12 или 18 В, элементы нужно соединять последовательно. Всё, никаких хитростей, только соблюдайте полярность. Минус каждой батареи соединяется с плюсом следующей, крайние два провода подключаются к контактной колодке.

Если удваиваете ёмкость, последовательно соединяются не отдельные батарейки, а сборки из 2-х элементов. В каждой сборке положительный контакт соединён с положительным соседа, аналогично дело обстоит с отрицательными.

Чтобы в итоге перемычки между аккумуляторами не сплелись в невнятную паутину, продумайте схему соединения заранее. Удобнее всего спаивать батареи, когда они уже смотаны в тугую пачку, длину перемычек выбирайте минимальную.

Также предварительно залудите перемычки из многопроволочной жилы в 2,5 мм2 и дополните их балансировочными проводами так, чтобы по одному проводку приходилось на каждый узел между параллельно соединёнными аккумуляторами или группами. Длина проводов — чтобы доставали до балансировочного разъёма в корпусе, сечение около 0,5 мм2.

При пайке первой разогревается залуженная жила перемычки, затем она подносится к контакту батарейки, пока на нём не расплавится припой. Во время остывания можно придавливать место спайки деревянной щепкой. И не жалейте олова — соединение должно быть очень надёжным. Также не забудьте смыть остатки флюса, иначе через полгода-год эксплуатации все усилия пойдут прахом. Особенно внимательно промывайте плюсовый контакт замысловатой формы, для смывки можно использовать медицинский спирт или ацетон.

Если вы попытаетесь подпаять крайние провода аккумуляторной батареи к никелевым контактам колодки, вы, скорее всего, её безнадёжно испортите, перегрев пластик. Гораздо лучше просверлить по два отверстия диаметром 3–4 мм и притянуть жилы к пластинкам парой небольших винтов. Здесь удобно использовать планочки с двойными отверстиями, которые массово выковыривались из старых советских вилок.

Вместе с крайними жилами связки аккумуляторов прикрутите ещё пару балансировочных проводов. Получившийся в итоге балансировочный шлейф нужно припаивать в определённом порядке. Из даташита на разъём определите его контакт, пронумерованный единицей, и припаяйте к нему провод от положительной клеммы. Далее следуйте по цепочке аккумуляторов и припаивайте провода последовательно, один за другим, завершая соединением последнего контакта с общей минусовой жилой.

Соединение литиевых аккумулятор шуруповерта в одну сборку

Выполнить соединение новых литиевых батареек в единую цепь можно несколькими способами:

Кассеты, они же холдеры или боксы. Самый простой вариант, для которого не требуется дополнительное паяльное оборудование. Батарейки просто устанавливаются в холдер соответствующими полюсами. Недостаток – контакты кассет перегреваются от больших токов и могут быстро выйти из строя.

Соединительные кассеты

Точечная сварка. Лучший способ для сборки новых литиевых батарей в единую цепь. Если есть сварочный аппарат и уверенность в собственных силах, стоит соединять именно так. Риск повреждения батареек при точечной сварке намного меньший, чем при пайке.

Строение аккумулятора шуруповерта
