Трубогибы: виды, конструкции, применение

Разновидности трубогибов

Основной показатель классификации станков — это конструктивное исполнение. В зависимости от особенностей конструкции выделяются такие разновидности машин:

Ручные. Работают на небольших предприятиях и предполагают использование мускульной силы во время работы. Обычно эти компактные станки переносные, а применяются они в сфере строительства. Благодаря мобильности оборудование используется непосредственно на стройплощадках.
Гидравлические. Устройства с гидравлическим приводом. По конструкции это оборудование похоже на ручной станок, но может быть и переносным, и стационарным. Главным образом эти станки отличаются от ручных наличием гидравлического усилителя, позволяющего обрабатывать изделия с сечением до 20 мм без серьезных физических усилий.
Электрические. Имеют большие размеры и работают, потребляя электроэнергию. При гибке обеспечивают высокую точность угла. Еще электрический промышленный трубогиб может гнуть изделия с большим сечением и тонкими стенками.

Электрические трубогибочные агрегаты подразделяются на три главных вида, в зависимости от степени автоматизации:

ручные;
полуавтоматические;
автоматические с ЧПУ.

Станки с компьютеризированным управлением наиболее функциональные. Благодаря ЧПУ можно программировать параметры угла и радиуса гнутья. Эти устройства способны работать в полностью автоматическом режиме, где процессы контролирует компьютерная программа (в частности, поставку детали и регулировку дорна).

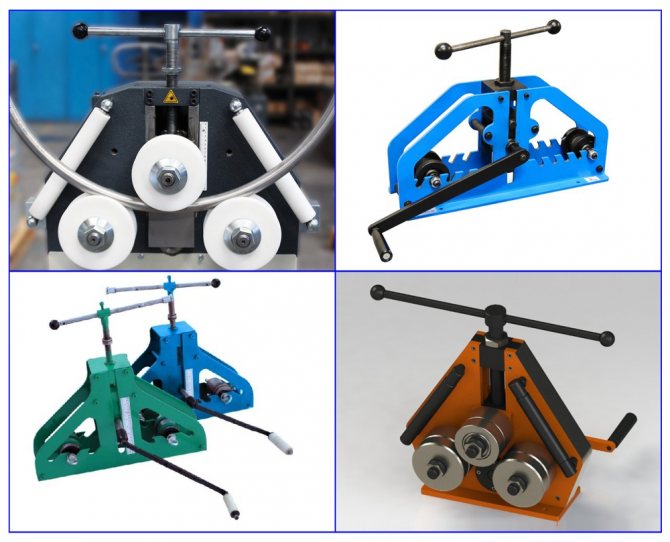

Трубогибочные станки для обыкновенных и профильных труб разные. Ручные машины довольно недорогие, но гораздо менее производительны, чем электрические модели.

Вальцовочный станок для изгибания труб и пластин из подручных средств как сделать самостоятельно

Если предстоит изогнуть не один десяток труб большого диаметра, тогда следует изготовить более серьезное приспособление. Для этого понадобятся не только расходные материалы, но и сварочный аппарат. Вальцовочные станки пользуются популярностью, что связано с их достоинствами:

Возможность изогнуть трубки и профиль разного диаметра, толщины и размера
Предварительное установление радиуса или угла изгиба
Отсутствие необходимости выполнять работу вручную, так как процесс происходит автоматически, а человеку необходимо только вращать рукоятку, посредством которой происходит перемещение материала
Компактность — станки такого типа являются мобильными, и не требуют много места для их хранения

Рассмотрим простейший вариант изготовления трубогиба из подручных средств по предварительно подготовленному чертежу. Для изготовления оснастки понадобятся такие материалы:

Швеллер размером 50х100 мм и длиной 1 метр
Труба диаметром 80 мм и длиной до 50 см
Винтовой домкрат. Если есть масляный домкрат, то можно его использовать
Подшипники в количестве 6 штук, из которых изготавливаются прокаточные ролики
Трубки диаметром, равным размеру внутренней обоймы подшипников. Из нее будут изготавливаться прокаточные ролики
Уголки для закрепления прокаточных элементов
Расходные материалы — стальные пластины, болты с гайками стальные и прочее

Предварительно следует начертить схему, по которой будет собираться установка. Ниже приведено фото готовой установки, по образцу которой можно сделать трубогиб.

Процесс изготовления вальцовочного трубогиба из подручных средств имеет следующий вид:

Из швеллера длиной 500 мм изготавливается основание. К основанию необходимо приварить два отрезка трубок по 200 мм на расстоянии друг от друга 15 см
Сверху необходимо приварить отрезок швеллера длиной 250 мм
Изготовить из подшипников ролики, соединив их между собой трубками
Изготовленные ролики следует расположить на верхней части швеллера в разных плоскостях. Для закрепления элементов на швеллере, необходимо воспользоваться уголками, приварив их к наружной поверхности швеллера
Расстояние между осями крайнего и среднего ролика составляет 20-25 см
На следующем этапе следует изготовить подвижную станину, которая будет приводиться в действие посредством резьбового домкрата
Нижняя ножка домкрата приваривается к нижней станине, а верхняя часть со швеллером, на которой следует расположить третий ролик из подшипников и трубки. Соединить подвижную часть с неподвижной, следует посредством болтов с гайками, предварительно просверлив отверстия

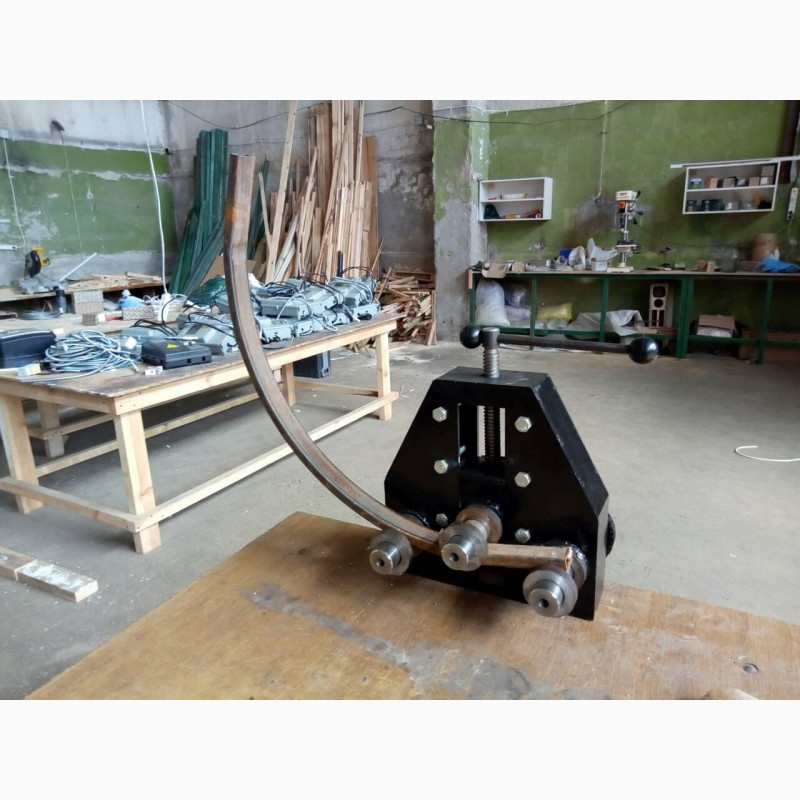

Соединив подвижную станину с неподвижной, получается конструкция, как показано на фото ниже
Заключительный штрих — изготовление рукоятки (можно использовать педаль от велосипеда), посредством которой в действие приводится средний ролик. При вращении рукоятки приводится в движение закрепленная оснастка или швеллер

Домкратом регулируется угол изгиба, а посредством рукояти приводится в действие труба. Для размеренной регулировки приспособление можно дополнить стальной линейкой, по которой можно ориентироваться на величину изгиба. В итоге получается удобный станок для сгиба профилей, пластин и арматуры, фото которого показано на схеме ниже.

Вместо рукоятки можно подключить электродвигатель через редуктор, что позволит увеличить скорость изгибания труб, что актуально, например, когда изготавливается теплица или арка. Видео материал, который представлен ниже, поможет изготовить трубогиб в домашних условиях с минимальными затратами времени и сил.

https://youtube.com/watch?v=wxTnQp0UZKc%3F

Принцип работы

Трубогибом называют силовое рычажное механическое (электромеханическое) приспособление, предназначенное для изгибания труб в поперечном направлении с сохранением их формы сечения. Различают несколько основных принципов конструктивного исполнения подобных механизмов:

Арбалетный. В арбалетной конструкции трубу помещают между двумя опорами, которыми обычно выступают ролики, и давят на ее центр через храповый механизм шаблоном в виде полукруга с радиусной канавкой, соответствующей диаметру трубы. Это основное конструктивное исполнение ручных механических и гидравлических трубогибов.

Так как прилагаемое усилие в храповом механизме не слишком велико, подобную конструкцию используют для изгиба труб из цветных металлов, алюминия, тонкостенной нержавейки максимальным диаметром в 20 мм.

Прокатка. Напоминает арбалетный вариант, однако труба при изгибании может двигаться в прямом и обратном направлении на двух роликах, а радиус гиба задает центральный роликовый прижим, который постепенно смещается к центру. В ручных механизмах ролик опускают штурвалом, прикрепленным к резьбовому шпинделю. Также эти трубогибы оснащаются дополнительной ручкой, которой вращают прижимной ролик, реализуя таким способом протяжку.

Обычно таким методом изгибают крупноразмерные трубные отрезки прямоугольного профиля. Производственные станки могут оснащаться ручным или гидравлическим приводом как подачи, так и вращения прижимного ролика.

Методом прокатки обычно получают большой радиус гиба, многократно изгибая заготовку в разных, расположенных на одинаковом расстоянии друг от друга точках. К примеру, в бытовом хозяйстве таким способом получают полусферические опоры для парников и теплиц.

Рис. 2 Станки для изгиба прокаткой

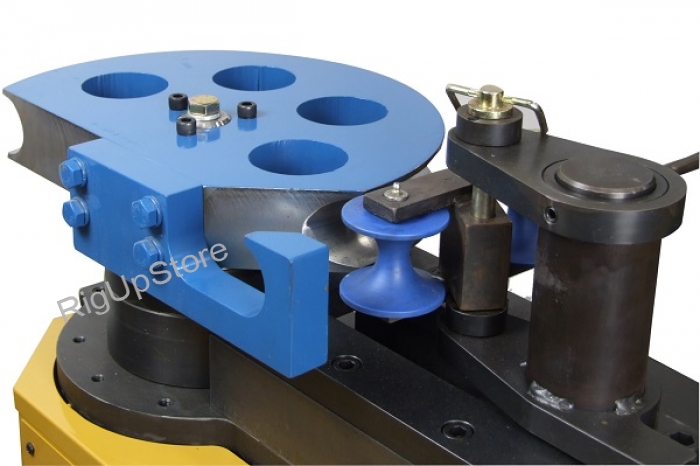

Намотка. В данном механизме торец трубы прижимается к ролику (полукруглому сегменту), диаметр которого соответствует радиусу ее гиба. При вращении ролика труба сдвигается и обвивается вокруг него за счет плотного прижима, получая таким методом изгиб.

Так как для вращения роликового механизма, вокруг которого обвивают трубу, необходимо приложение высоких физических усилий, по такому принципу работают крупногабаритные станки с электроприводом.

Обкатка. В данной конструкции шаблоном является неподвижный ролик или полусферический сегмент с наружной канавкой под диаметр конкретной трубы. Трубную заготовку прижимают к ролику, опускают на нее рычаг с прижимом и двигают его вдоль шаблона, изгибая таким методом трубную оболочку под нужным углом от 0 до 180 градусов.

Такая конструкция отличается простотой и надежностью, широко используется как в заводских, так и в самостоятельно изготовляемых трубогибах.

Простейший дорн представляет собой металлическую спираль, которую обычно используют в самостоятельно изготовленных трубогибочных приспособлениях. При проведении работ промышленными методами применяют более сложные конструкции дорнов из шарообразных соединенных между собой сегментов.

Инструкция по работе с трубогибом

Процесс выполнения работы несложный и, тем не менее, требующий соблюдения последовательности действий и некоторых технических особенностей.

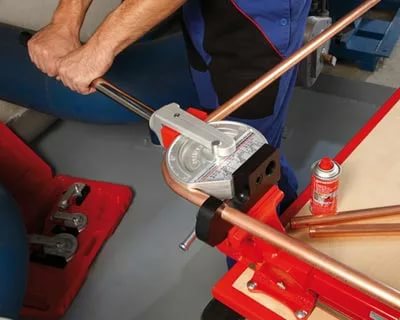

К примеру, работа с применением инструмента от компании Rothenberger выполняется следующим образом:

Нужно подготовить трубогиб – закрепить гибочную раму на корпусе гидроцилиндра входящими в комплект распорными болтами.
Приподнять верхнюю часть рамы и установить боковые шаблоны под конкретные параметры сгиба.
Расположить боковые шаблоны на равном расстоянии относительно оси гидроцилиндра.
Выполнить операцию сгибания трубы.

Учитывая высокий уровень мощности, создаваемой гидравликой, правильному (симметричному) расположению шаблонов следует уделять особое внимание. Малейший перекос может стать причиной повреждения инструмента

Рекомендуем также ознакомиться с технологическими тонкостями гибки металлических труб. Они подробно изложены в этом материале.

Пользуясь трубогибом, нельзя забывать о техническом обслуживании приспособления. Очистка гидроцилиндра от пыли и грязи, контроль уровня гидравлической жидкости, своевременная замена (очистка) рабочего фильтра, проверка клапанов – это обязательные процедуры ТО, исполняемые периодически.

Ручной трубогиб.

Используется для обработки тонких заготовок. С их помощью деформируются трубы из нержавеющей стали, титана, меди, алюминия и латуни. Сжатие таким инструментом осуществляется путем оказания физической силы оператора. Такой станок является мобильным и может переноситься на место проведения сборки. Чтобы снизить нагрузку на руки человека, который пользуется трубогибом, его механизм оснащается длинными рычагами.

Ручные трубогибы являются самыми дешевыми и легкими. Они маневренные, поэтому используются сантехниками, газовщиками и мастерами занимающимися прокладкой труб теплоснабжения. С помощью станка можно провести деформацию заготовки по месту, без необходимости переноски крупногабаритной трубы в мастерскую. Весьма распространенной является винтовая конструкция трубогибов. При ее вкручивании вытягивается шток, который и деформирует заготовку. Для облегчения работы можно прогревать тело трубы в месте перегиба газовым резаком.

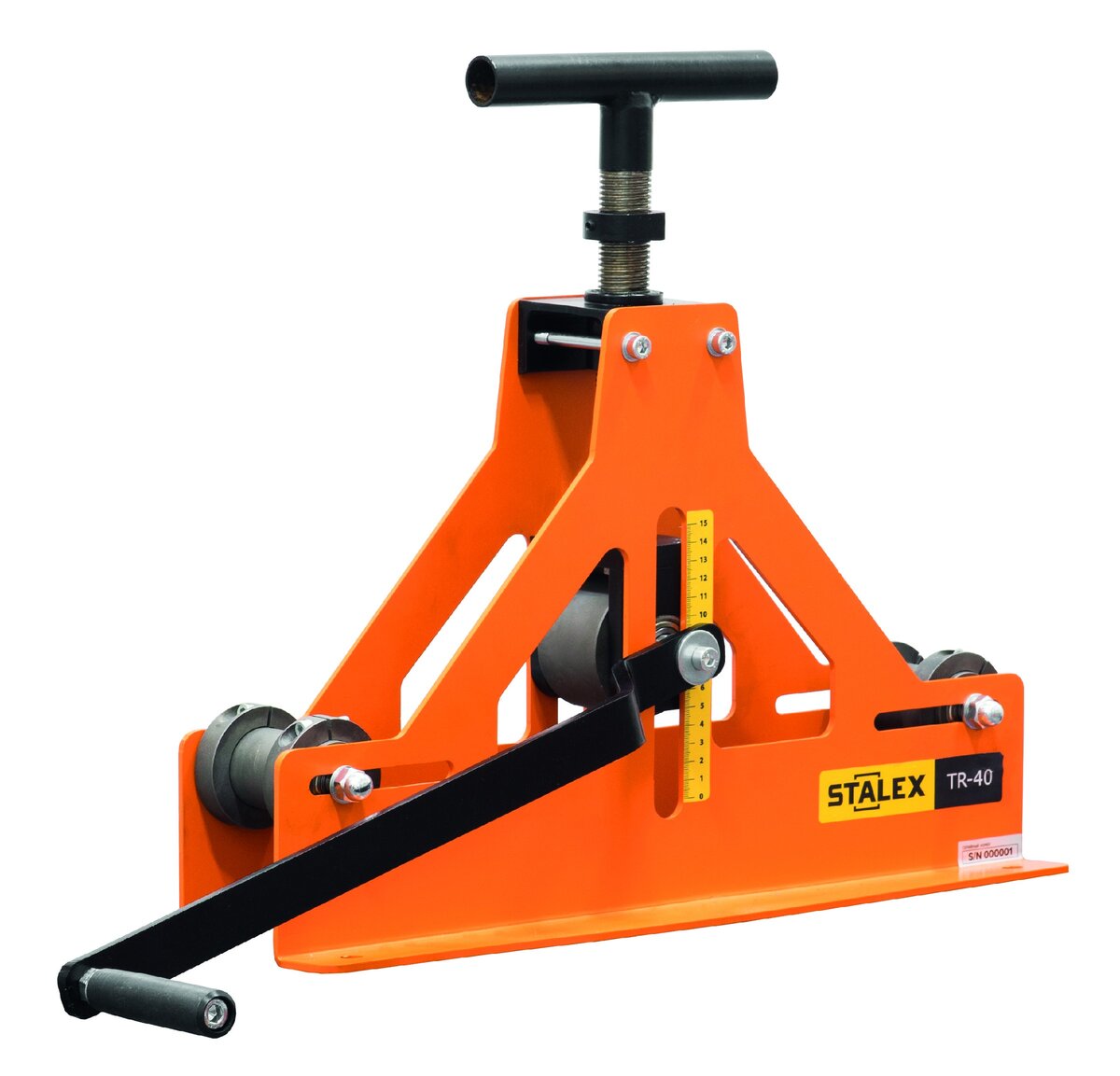

Ручной трубогиб Stalex TR-40

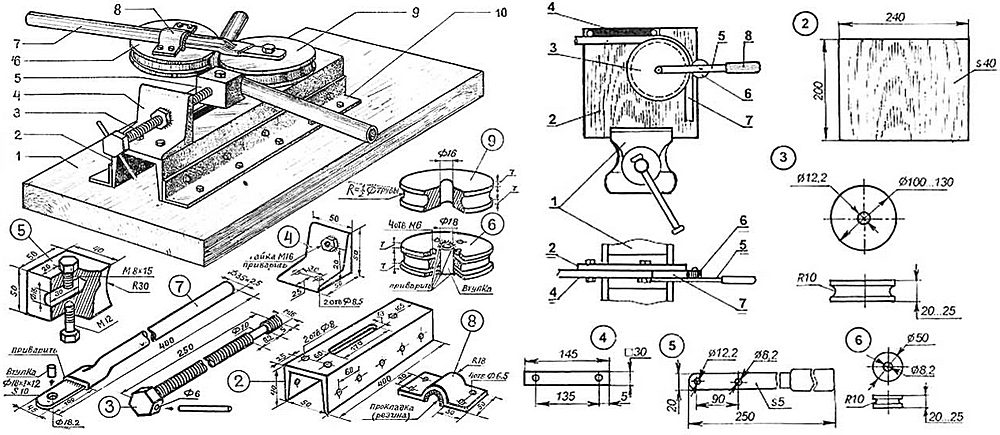

Изготовление простейшего трубогиба шаблонного типа

Простой прокатный станок для гибки труб можно изготовить даже из дерева. Естественно, это будет ручной трубогиб, в конструкции которого можно даже не предусматривать прижимной ролик, если использоваться он будет для тонкостенных изделий. Шаблон для такого устройства изготавливается из деревянной доски, толщина которой должна быть такой, чтобы превышать диаметр самой трубы.

Деревянный шаблон для простейшего ручного трубогиба

Для удобства работы имеет смысл озадачиться профилированием шаблона со стороны его торца, дабы избежать соскакивания трубы в процессе сгибания. В этих целях можно сложить две доски, у которых предварительно спилить по одной грани, создав таким образом своего рода желоб. Сделанный предварительно выполняется чертеж поможет избежать ошибок.

При использовании подобного трубогиба шаблон крепят к надежному основанию, а с левой стороны от него (для правшей) закрепляют упор. Трубу, которую необходимо загнуть по требуемому радиусу, заводят между шаблоном и упором и аккуратно гнут ее, следя за тем, чтобы она не соскочила с шаблона.

Разборный шаблон из крюков

С помощью такого трубогиба, сделанного из подручных материалов, можно выполнять сгибание по большому радиусу изгиба. Можно избежать изготовления деревянного шаблона и упростить приспособление, заменив его на зафиксированные на основании металлические крюки, расположенные по окружности с требуемым радиусом загиба. Удобно такое устройство тем, что размеры загиба в любой момент можно изменить, расположив крюки-упоры по окружности с другим радиусом.

Вооружившись ручной лебедкой, можно значительно расширить диапазон производимых работ за счет заметного увеличения тягового усилия для сгибания труб.

Лебедка поможет расширить функциональность простейшего ручного трубогиба

Альтернативные схемы ручных трубогибов

Простой трубогиб, описанный выше, подходит далеко не для всех ситуаций. При необходимости в более высоких характеристиках придется поискать более сложную конструкцию. Достаточно эффективным вариантом самодельного трубогиба является конструкция, основным рабочим элементом которой является домкрат. Чтобы собирать ручные трубогибы для профильной трубы своими руками, потребуется гидравлический домкрат, способный выдерживать нагрузку до 5 т, прочная основа и штыри.

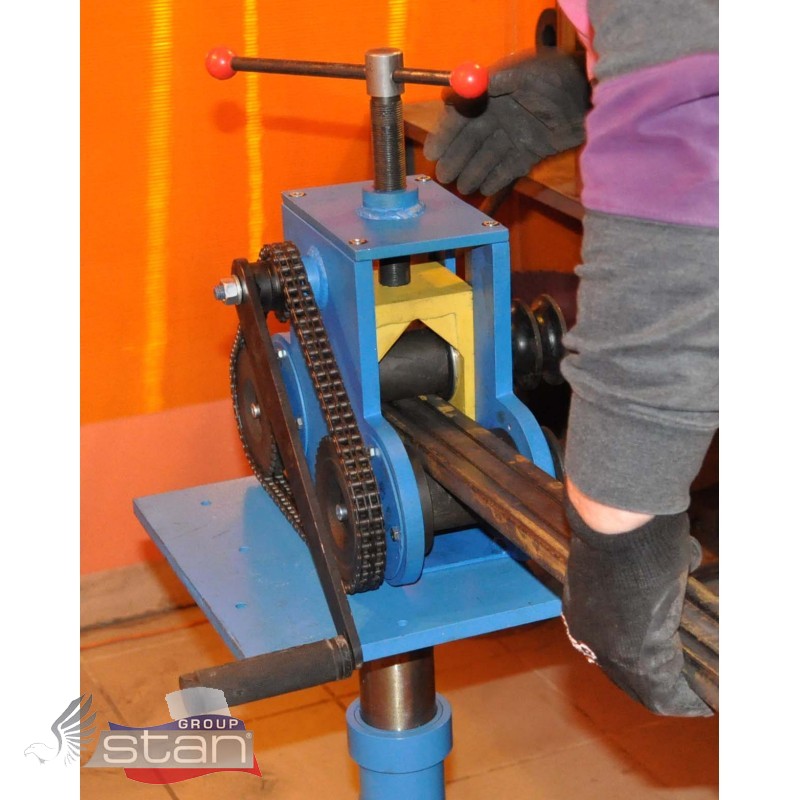

Есть еще один интересный вариант – трубогиб с цепным приводом, который запускается при помощи рукоятки. В чертеж трубогиба такого типа входит металлическая основа в виде буквы П, струбцина, три ролика, лебедка и цепь. Соединение деталей осуществляется при помощи сварки.

Алгоритм сборки такого инструмента выглядит следующим образом:

Первым делом к основе крепится П-образная деталь;
С двух сторон от детали крепятся два ролика, а третий устанавливается так, чтобы все они образовали равнобедренный треугольник;
На ролики заводится цепь с подключенной лебедкой.

Основные характеристики трубогиба

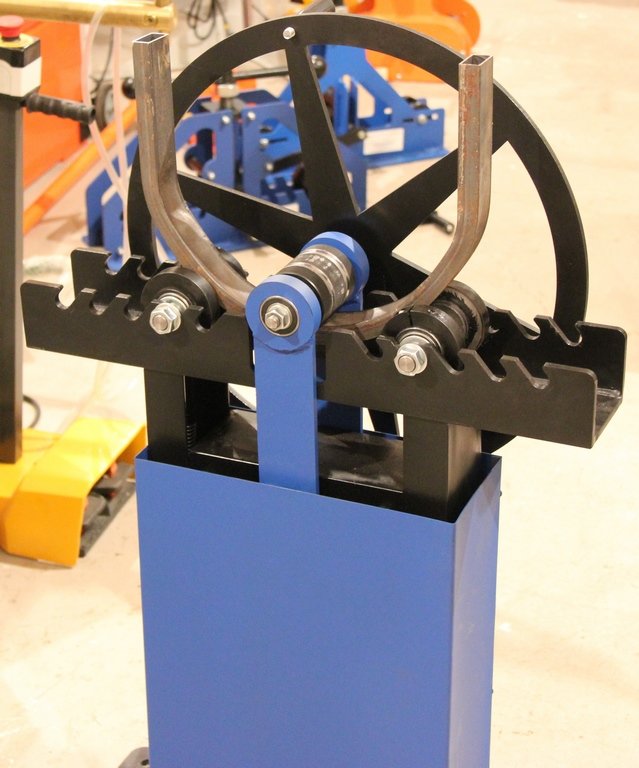

Конструктивно профильный трубогиб представляет собой специфический станок для проката профильной трубы, позволяющий изгибать труб с различными вариантами сечения профиля.

Хорошие трубогибы для профильных труб позволяют решать несколько задач, в число которых входят:

Возможность изгиба трубы под необходимым углом, величина которого может достигать 180 градусов;
Возможность работы с трубами в достаточно широком диапазоне диаметров – от 5 до 1220 мм;
Возможность обработки труб, выполненных из разных материалов (при необходимости можно изгибать как металлические, так и пластиковые изделия).

В принципе, необходимость в трубогибе для обработки полимерных труб отсутствует – такой материал вполне можно изгибать другими способами. Зато при обработке металлических изделий не обойтись без профессионального оборудования.

Конечно, всегда можно приобрести готовый инструмент или арендовать его, но эти решения нельзя назвать лучшими. Аренда специализированного оборудования обычно обходится недешево, а приобретение – еще дороже. Кроме того, нужно понимать, что покупка трубогиба ради разовой работы будет не самым выгодным вариантом. Чтобы избежать лишних затрат, многие изготавливают трубогибочные станки своими руками.

2 Пружинный трубогиб – работаем там, где и мышь не проскочит

Представляет собой длинную стальную пружину с прочными плотно прилегающими друг к другу витками. При этом трубогиб остается достаточно гибким. На одном его конце витки расширяются.

Способ применения. Надеваем широким концом на трубу, а затем протягиваем по ней до места, где ее нужно согнуть. Обхватываем руками медное изделие поверх одетого на него пружинного трубогиба с двух сторон от места будущего сгиба и тянем в нужном направлении. По окончании работы приспособление стягиваем обратно через конец трубы, на который одевали.

Преимущества пружинных трубогибов:

компактность;
малый вес;
простота конструкции – ломаться практически нечему;
можно использовать в условиях любой степени стесненности и ограниченности пространства, а также когда очень сложно подобраться к трубе с другими видами трубогибов;
применять можно прямо по месту установки или на уже проложенном трубопроводе и гнуть при этом в любую сторону без настройки трубогиба (разворота под изгибание в нужном направлении), как того требует использование всех остальных видов этого оборудования;
возможность изгибать под любым углом и даже делать змейку без перенастройки (перемещения) приспособления.

Основной недостаток – отсутствие какой-либо механизации, позволяющей приумножить прилагаемые усилия, из-за чего приходится рассчитывать только на собственные мышцы.

И, кроме того, имея дело с изделиями, у которых приличные диаметр и/или толщина стенок, трудно рассчитать необходимое усилие, из-за чего можно их недогнуть либо перегнуть, а потом долго пытаться добиться нужного угла колена.

Также к недостаткам следует отнести:

Разновидности современных трубогибов

Приспособления для гибки трубного проката так и называются — трубогибами. Инструмент может быть ручным или представлять собой стационарное оборудование. Переносные трубогибы для медных труб используются на месте монтажа инженерных коммуникаций. Стационарные механизмы применяются на промышленных предприятиях. Это оборудование с повышенной точностью и большим количеством настроек. Все виды приспособлений для гибки медного трубного проката отличаются друг от друга способом действия.

Пружинный

Отличительной чертой трубогиба пружинного для медных труб является простая конструкция. Устройство изготавливается из высокопрочной стали. Пружинное приспособление состоит из плотных упругих витков. Один конец инструмента имеет расширение в виде раструба, чтобы можно было его удобно надевать на трубу. Пружина для гибки подбирается под конкретный диаметр трубного проката.

Приспособление изгибается вместе с трубой на требуемый угол исключительно за счет физической силы человека. После выполнения операции устройство снимается с медного изделия через тот же конец, который ранее использовался для его надевания.

Трубогиб пружинный.

К достоинствам трубогиба в виде пружины относится:

небольшой вес;
низкая цена;
удобное использование даже в стесненных условиях.

Недостатком пружины является трудность получения точного требуемого угла изгиба, потому что он всегда определяется на глаз. К минусам также относится затруднительное надевание и снятие изделия с участка трубопровода, находящегося на большом удалении от открытого (свободного) торца трубного проката.

Видеообзор пружинного трубогиба.

Ручной

Устройство тоже отличается простой конструкцией. С помощью ручного трубогиба изгибается медный прокат диаметром 5-125 мм. Основной деталью изделия является оправка, имеющая конкретный радиус скругления. Он может составлять 43, 60 или 87 мм. Оправка вставляется в трубу или натягивается на нее.

Ручной способ изгибания проката подразумевает использование физической силы. Это является основным минусом данного метода, по этому он не нашёл широкого применения на практике.

Механический

Инструмент механического типа более удобен в эксплуатации, чем ручные приспособления. С его помощью можно с высокой точностью согнуть трубу на необходимый угол, затратив на операцию незначительные физические усилия.

Производители выпускают механические трубогибы следующих видов:

Рычажное изделие — это безотказный инструмент с простой конструкцией, позволяющий согнуть прокат с диаметром от 6 до 22 мм максимум на 90°. В конструкции приспособления присутствуют два рычага. Один из них оснащен башмаком, а другой — шаблоном для гибки. Эти два элемента имеют разметку. Она позволяет точно выставлять угол изгиба.

Рычажный механизм.

Сегментное изделие, сгибающее максимум 42-миллиметровые трубы на угол, предельное значение которого составляет 180°. Конструкция оснащается сменными упорами. Они позволяют гнуть трубный прокат разного диаметра. Он в инструменте размещается между валиком и элементом, представляющим собой половину диска. Когда рукоятка приспособления начинает вращаться, этот сегмент поворачивается. В результате происходит наматывание трубы на его корпус.

Сегментное устройство.

Арбалетное изделие, оснащенное рычажной системой, являющейся частью храпового механизма. Конструкция позволяет изгибать прокат диаметром от 10 до 22 мм на угол, максимальное значение которого равно 90°. В комплект приспособления входят сменные пуансоны. Это опорные башмаки в определенном количестве. Их число влияет на цену устройства.

Трубогиб арбалетный для медных труб.

Гидравлический

Устройство представляет собой один из видов арбалетного инструмента, оснащенного дополнительно гидравлическим приводом. Это приспособление относится к профессиональным изделиям. Его можно использовать для изгиба труб диаметром до 50 мм.

Производители выпускают гидравлические трубогибы с разными вариантами настроек, что позволяет максимально точно выполнять требуемую работу. В конструкции инструмента присутствует толкатель. Он имеет вид домкрата, создающего усилие минимум 6 тонн.

Электрический

Приспособление тоже является профессиональным инструментом. Изделие отличается высокой ценой, громоздкими размерами и наличием системы рычагов. Последний узел приводится в движение с помощью электрического привода.
