Устройство бензопилы хускварна 137

Комплект поставки бензопилы

При покупке садового инструмента бренда Husqvarna заказчик получает все необходимое для эксплуатации, обслуживания и ремонта бензиновой пилы.

В комплектацию модели входит:

фирменные шина и цепь;
защитный пластиковый чехол для шины;
дополнительная свеча зажигания;
масло для смазки цепи;
комплект ключей для сборки;
инструкция по эксплуатации.

За отдельную плату производитель может включить в рыночный комплект поставки бензопилы фирменное масло Husqvarna для 2-тактных двигателей, а также сумку-чехол для транспортировки из плотного непромокаемого материала. Различные насадки, повышающие функциональность садового инструмента в хозяйстве, заказываются покупателем отдельно.

Обзор и особенности Хускварна 137

Множество интересных систем позволяет владельцу беспрепятственно использовать бензопилу в разных целях. Небольшой вес и компактные размеры позволяют использовать инструмент людям, работающим на дорогах. С ее помощи они могли избавиться от ненужных веток или спилить небольшое дерево. Продуманная конструкция и фирменная сборка обеспечили ей минимальный процент отказа. Ранее бензопилу можно было купить в специальных сервисах, теперь она доступна любому желающему. Некоторые лесорубы даже покупали Husqvarna 137 для работы, основной мощной пилой сваливали деревья, а Хускварной производили заготовку.

Среди множества преимуществ следует упомянуть о наличии системы нагнетания воздуха, получила название «Эйр Инжекшн». В дополнение последние версии изготавливаются с современным блоком зажигания.

Цепь для бензопилы Хускварна 137

Многие задумываются, какую цепь использовать в данной бензопиле? Владельцы таких моделей рекомендуют использовать шину длинной 15 дюймов с наличием 64 звеньев. При шаге 0.325” бензопила получила ширину паза 1,3 мм. Наиболее оптимальной под эти характеристики подойдут цепи брендов Oregon и Stihl. В наличии в магазинах должно быть по нескольку моделей цепи, поэтому выбрать можно любую. Главное, чтобы они имели соответствующий шаг и ширину паза. Настройка цепи проводиться самостоятельно (визуально) либо при помощи специалиста. Для регулировки цепи достаточно повернуть отверткой специальный регулировочный винт.

Особенности использования

Если вы купили фирменную бензопилу, в комплекте будет предоставлен паспорт и руководство пользователя. При правильном использовании и своевременном обслуживании работа будет стабильной и долгой, бензопила не будет глохнуть. Отзывы владельцев говорят, что особых требований к эксплуатации нет, достаточно выполнять стандартные рекомендации, устанавливаемые к любительским бензопилам.

О производителе Husqvarna

Фирма под названием «Husqvarna»была основана в 1687 году. «Husqvarna» (Хускварна) – это лидер на рынке производственной и садовой техники. Входит в шведский концерн, объединяющий в себе несколько компаний. Производящих различные виды техники, начиная от компактных швейных машинок и заканчивая внушительными квадроциклами.

«Хускварна» предлагает своим покупателям максимально расширенный ассортимент специализированной техники и оборудования. В последние годы компания увеличила число запатентованных инноваций. «Husqvarna» твердо стоит на страже прогресса.

Выпускаемая продукция данной марки превращает тяжелый труд (см. как спилить дерево бензопилой) в простое занятие, которое не несет вреда ни человеку ни окружающей среде.

Бензопила «Хускварна 137» относится к технике, выпускаемой под категорией «Лесные профессионалы». Наряду с данной моделью производитель выпускает также универсальные профессиональные бензопилы, воздуходувы и высоторезы. Вся выпускаемая техника отличается компактными размерами и удобством управления. Все бензопилы «Хускварна» отличает три особенности – возможность поглощать излишние вибрации, улучшенная система для фильтрации воздуха, высокая мощность.

Гарнитура

Сменное оборудование состоит из направляющей 15-дюймовой шины и цепи шагом 0,325 дюйма с приводом от ведущей звездочки. Настройка натяжения цепи производится специальным устройством.

Охлаждение и смазка цепи реализуется дозированной подачей масла в рабочую зону. На вход насоса масло подается из внутреннего резервуара объемом 200 мл.

Замена изношенного комплекта шина-цепь технически не сложная. Для того чтобы самостоятельно снять звездочку привода цепи необходимо использовать входящий в заводской комплект универсальный ключ.

Применение рекомендованных цепных масел положительно сказывается на эффективности и долговечности работы съемного оборудования в целом.

Замена поршневой группы в бензопиле или триммере

Ремонт такого уровня должен быть всегда взвешенным. В таких небольших двигателях, работающих на повышенных оборотах, замена одного поршня, который прогорел или заклинил, даёт не долгий результат и при необходимости надо менять всю поршневую группу. Поэтому необходимо продумать, пользоваться ли этой пилой дальше или приобрести новую пилу. Если это профессиональная модель, то такой ремонт стоит проводить, но если это старая бытовая модель типа Husqvarna 40 и она проработала больше десяти или двенадцати лет, её ремонтировать невыгодно. Потому как её ремонт обойдётся, столько. же, как и приобретение новой пилы, пускай не Husqvarna, но на PARTNER P350XT CHROME, стоимостью в 165 точно хватит. Причём продаёт такие пилы фирма Husqvarna, поскольку PARTNER, является её дочерней фирмой.

Но если Вы все-таки решили ремонтировать бензопилу или триммер, то вам необходимы оригинальные запчасти, которые стоят не дёшево. При правильной эксплуатации двигателя первый ремонт может наступить не скоро и заменить придётся только поршневое кольцо или кольца, в зависимости от модели. Но если пилу заклинило, то менять необходимо всю поршневую группу – цилиндр, поршень и кольца.

Надо заметить, что бензопилы Хускварна 136/141 имеют приблизительно ресурс 500-600 моточасов, Хускварна

340/350. 1000-1200 моточасов, профессиональные бензопилы не менее 2000-2500 моточасов, при условии строгого соблюдения инструкции по эксплуатации. На самом деле опираться на эти цифры нельзя, так как реальный ресурс может значительно отличаться как в большую, так и в меньшую сторону. Но примерно можно сказать что полупрофессиональные пилы работают в 3-4 раза дольше любительских, а профессиональные до 10 раз и более.

Конечно, ничего нет вечного, но одно дело если вы меняете поршневую группу, после долгих лет эксплуатации и она отработав свои моточасы, полностью себя окупила, а другое дело, что эту пилу заправили например одним бензином, без масла, и её заклинило. Такую пилу приходится ремонтировать, так как все остальные детали нормальные.

Многие фирмы специально завышают стоимость запасных частей, чтобы покупались новые модели. На бензопилы и триммеры, например, фирмы Stihl, запчасти имеются в большем ассортименте, нежели на Husqvarna. Поэтому выбирая определённую модель узнавайте как обстоят дела с запчастями. РВТ

Комплект поставки бензопилы

В комплектацию модели входит:

фирменные шина и цепь;
защитный пластиковый чехол для шины;
дополнительная свеча зажигания;
масло для смазки цепи;
комплект ключей для сборки;
инструкция по эксплуатации.

Руководство по использованию

Каждый комплект содержит паспорт и руководство по эксплуатации. Придерживаясь указанных рекомендаций, вы значительно продлите срок службы инструмента и сэкономите на ремонте и покупке запасных частей. Пила «Хускварна-137», инструкция для которой содержит ряд стандартных требований, не является исключением. Производители внесли в руководство следующие положения:

Указания по безопасной эксплуатации, в том числе подготовку рабочего места, самого устройства и работника.
Во всех деталях с графическими снимками представлена последовательность сборки, заправки, подготовки и разборки бензопилы.
Приведены подробные описания по регулировке отдельных частей приспособления.
Указаны рекомендованные сроки для профилактического и технического обслуживания.

Особое внимание следует обратить на то, что «Хускварна-137», запчасти на которую можно купить в соответствующем магазине, должна эксплуатироваться с цепью, рекомендованной производителем

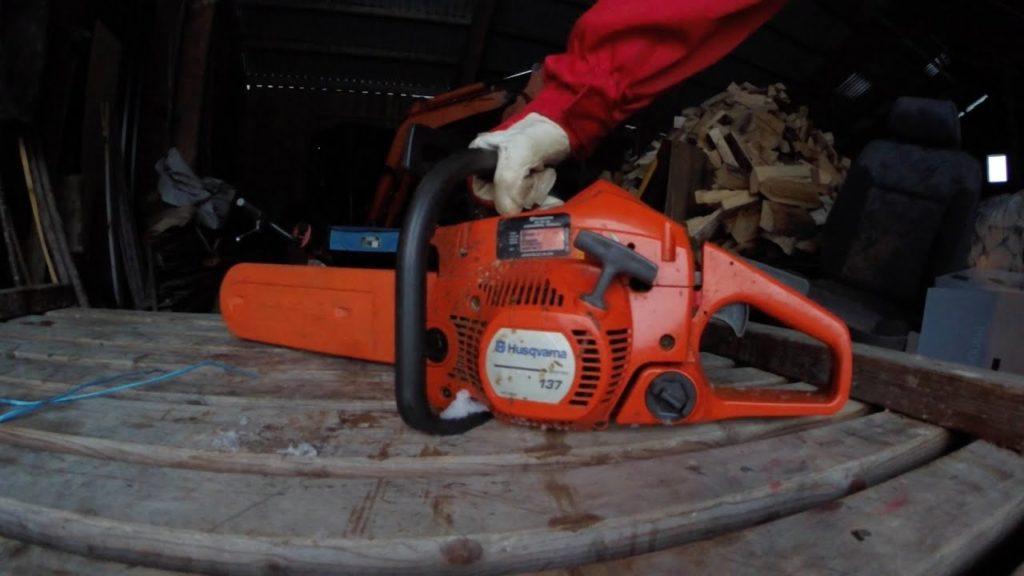

Бензопила “Хускварна” 137, описание модели

Бензопила Husqvarna 137 на данный момент снята с производства, однако все еще остается конкурентоспособным инструментом, отличающимся высокой производительностью, долговечностью и ремонтопригодностью (владелец техники, имея все необходимые запасные части, может своими руками произвести необходимые ремонтные и наладочные работы). Данная модификация бензопилы с успехом применяется для распиловки бревен и досок (продольный распил, поперечный и диагональный), подрезки крон, обрезки веток, в строительстве.

Масса цепной бензопилы без гарнитуры 4,6 кг, в полном снаряжении 5,5 кг. В прочном корпусе размещен двухтактный карбюраторный двигатель внутреннего сгорания X-Torq мощностью 2,18 л. с. Для запуска бензопилы “Хускварна” предусмотрен инерционный стартер с пружиной, облегчающей процедуру пуска. Встроена система принудительного нагнетания воздуха «Эйр Инжекшин». Продублированная очистка воздуха увеличивает ресурс воздушного фильтра, соответственно и самой цепной бензопилы. Система зажигания бесконтактная. Благодаря встроенной системе «Авто Тюн» настройка карбюратора производится в автоматическом режиме. Для увеличения безопасности при работе с инструментом предусмотрен инерционный тормоз цепи, срабатывающий при возникновении обратного удара, защита для рук, антивиброзащита «Лоу Виб», глушитель.

Механизм натяжения цепи размещен в боковой части бензопилы Husqvarna 137. Для монтажа шины и регулировки натяжения цепи используется специальный универсальный ключ-отвертка. Для данной модификации цепной бензиновой пилы применяются шины Н30 размером 13 дюймов (33 см), возможны варианты с шинами других производителей длиной не более 38 см. Подача смазки на цепной механизм производится в автоматическом режиме при движущейся цепи.

Технические характеристики

Двигатель	137
Объем цилиндра, куб. см	36
Ход поршня, мм	32
Скорость холостого хода, об/мин	3000
Рекомендуемая макс. скорость без нагрузки, об/мин	13000
Мощность, кВт	1,6
Система зажигания
Изготовитель	RE Phelon
Тип системы зажигания	CD
Свеча зажигания	Champion
Межэлектродный зазор, мм	0,5
Система топлива и смазки
Изготовитель	Walbro
Тип карбюратора	WT-660
Емкость топливного резервуара, л	0,37
Производительность масляного насоса при 8500 об/мин, мл/мин	6 – 8
Емкость резервуара цепного масла, л	0,19
Тип масляного насоса	Автомат.
Вес
Без шины и цепи, кг	4,6
Уровни шума
Эквивалентный уровень акустического давления на ухо оператора, измеренный в соответствии с международными стандартами, дБ (А)	98
Эквивалентный уровень акустической мощности, измеренный в соответствии с международными стандартами, дБ (А)	108
Уровни вибрации
Передняя рукоятка, м/с2	4,9
Задняя рукоятка, м/с2	7,7
Шинацепь
Стандартная длина шины, дюйм/см	13/33
Рекомендуемая длина шины, дюйм/см	13/33
Полезная длина резки, дюйм/см	12,5/32
Шаг, дюйм	0,325
Толщина ведущего звена, мм	1,3
Число зубьев на ведущей звездочке	7
Шина	Цепь
Длина, дюйм	Шаг, дюйм	Макс. радиус конца шины
13	0,325	10Т	Husqvarna H30
15	0?325	10Т	Husqvarna H30

Описание модели

Свидетельством популярности пилы является тот факт, что на сегодняшний день выпускаются почти полные копии данной модели. Выпуск бывает польским и китайским. Оставляя в стороне вопрос о юридических основаниях такого копирования, стоит сказать, что подобное «производство» — лишь эксплуатация доброго имени Husquarna 137. По своим эксплуатационным возможностям ни одна копия пока до оригинала не дотянула, хотя недобросовестные продавцы иногда замалчивают факт о неоригинальности изделия.

Причиной благосклонного отношения со стороны пользователей явилась совокупность характеристик:

Надёжность

Одни из главных показателей, на который ориентируются как любители, так и профессионалы. Благодаря этому показателю у многих была возможность активно пользоваться агрегатом, не испытывая проблем с поломками. За несколько лет регулярной работы требовалось сменить только шину и ведущую звёздочку, не беря в расчёт такой расходник, как сама цепь. Первые два года эксплуатации вообще были беспроблемными.

Малый вес

Данный параметр особо ценился теми пользователями, которые имели дело с громоздкими агрегатами ещё советского производства. По сравнению с ними Хускварна 137 предлагал неплохие тягово-мощностные характеристики при массе до 5 кг

А ведь в работе на лестнице при обработке сада или на крыше во время стройки выдвигают важность малого веса на первый план

Хорошая энерговооружённость

Учитывая, что длина шины составляет весьма скромные 38 см, область применения пилы читается довольно легко. Это работы в саду, быту, ремонте, индивидуальное малоэтажное строительство. Впрочем, были нередки случаи, когда 137-я успешно использовалась на лесоповале, правда, не как основная, а как дополнительная, для мелких работ, где тяжёлым инструментом с длинной шиной и большим корпусом было неудобно работать. Мощности в 2,1 лошадиных силы при небольшом контакте относительно короткой цепи с материалом позволяло работать с массивами твёрдых пород дерева и распускать стволы на всю длину шины.

Высокая ремонтопригодность

Знатоки цепных бензиновых пил знают цену качеству. Хорошо сделанный инструмент не только долго служит, но и хорошо ремонтируется. Безвестный легион китайских товаров плох не только небрежным исполнением — это было характерно и для советских пил — а именно своим одноразовым характером использования. В случае Хускварны 137 ремонт большинства некритических неисправностей позволяли осуществить устранение неполадки своими руками. При наличии опыта и сноровки даже разборка двигателя и замена поршневых колец может быть сделана в домашних условиях при наличии соответствующего инструмента.

Разборка И Сборка Хускварна 142

БензоИнструмент. ЛИКБЕЗ

Разборка. сборка бензопилы HUSQVARNA 142 (137). Бензопила STIHL MS180. Диагностика комплекса бухгалтерских программ смазки цепи. Разборка бензопилы PARTNER 352. Разборка. сборка бензопилы STIHL MS180. Разборка бензопилы PRO WORK PBK 35. Компрессия в бензопилах STIHL MS180 и POULAN 2250. Принцип деяния двухтактного мотора. Бензопила PARTNER 352. Разборка карбюратора.

Разборка. сборка бензопилы HUSQVARNA 142 (137).

РАЗБОРКА БЕНЗОПИЛЫ HUSQVARNA 142 (137).

СБОРКА БЕНЗОПИЛЫ HUSQVARNA 142 (137).

Хомячковый рай. Уйти и потеряться:

Бензопила STIHL MS180. Диагностика бухгалтерской системы смазки цепи.

Дополнительно выкладываю две фото (потому что в видео было не совсем отлично видно).

На этом деле фото красноватой стрелкой показан буртик.

На втором фото показано правильное положение масляного насоса (вид снизу бензопилы). Красноватая стрелка показывает на проточку (канал) в корпусе насоса, голубая стрелка указывает как размещен миф канал. Вспять (в сторону задней ручки бензопилы).

Хомячковый рай. Уйти и потеряться:

Разборка бензопилы PARTNER 352.

Хомячковый рай. Уйти и потеряться:

Разборка. сборка бензопилы STIHL MS180.

Разборка бензопилы STIHL MS180.

Сборка бензопилы STIHL MS180.

Хомячковый рай. Уйти и потеряться:

Разборка бензопилы PRO WORK PBK 35.

Почетаемые гости моего блога! Если для вас приглянулись, главное принесли пользу, просмотренные мои видео и фотоматериалы на ремонте бензоинструмента, то прошу вас внести посильную вещественную помощь на электрические кошельки:

WebMoney. R397899742942

либоZ103294956413 Средства пойдут для оплаты серверов, хостинга, имени домена на развитие веб-сайта. С Почтением к вам на квартиру, Евгений Кравченко.

Что же понадобится. Бензопила PRO WORK PBK 35. Как я в курсе. создание Италии. Горизонтальное размещение цилиндро-поршневой группы.

В ремонт поступила с неисправностью не заводится и с фразы обладателя типо предпосылкой этому стали забияки на поршне.

Бензопилы этой модели мне в руки ни один раз не попадали, увы забегая вперёд, скажу, что пила мне приглянулась. Конструкция очень, я бы произнес, лаконичная, сбитая, ничего излишнего. Делаем вывод. всё изготовлено по разуму

Особенности конструкции

Дизайн 137-ой модели — неувядающая классика бензопильной промышленности. В классическом оранжевом корпусе из прочного пластика смонтирован двухтактный бензиновый двигатель с системой воздушной очистки, блок центробежного сцепления, а также ёмкости для топлива и смазочных веществ. Помимо смешивания с бензином масло также поступает на цепь для её смазки и охлаждения.

Двигатель X-Torq

Швеция недаром считается одной из самых экологичных стран. Неудивительно, что именно инженеры Husqvarna додумались до инновации в простейшем двухтактном двигателе. Добавив второй клапан, через который осуществляется продувка камеры сгорания перед впрыском новой порции топлива, шведы не только уменьшили выброс вредных газов, хотя это было основной задачей. Попутно выросла топливная экономичность, а характерный треск двухтактника стал ощутимо тише.

Карбюратор Walbro

Системы данной марки ставят и на другие модели, но именно на Хускварне 137 он пришёлся к месту как нельзя лучше. Надёжность и конструкция карбюратора обеспечивают лёгкий пуск даже при минусовых температурах. Широкий диапазон регулировок можно произвести в домашних условиях. Починка карбюратора тоже выполнима, правда, из-за общего небольшого размера необходимы хорошие нервы и навыки часовщика.

Эргономика работы

Техника должна не просто выполнять свои функции, но и не доставлять неудобства оператору. Такова и 127-я модель. Все пользователи отмечают высокий центр тяжести, который облегчает удержание пилы и направление полотна для спила древесного ствола или бруса. Рукоятки имеют анатомический изгиб и не соприкасаются с мотором. Благодаря этому вибрации меньше отдаются в руках.

Устройство бензопилы Хускварна 137

Модель Husqvarna 137 выделяется отличным качеством комплектующих, что делает ее одной из наиболее популярных на современном рынке. В ее заводскую основу вложен фирменный двигатель с кованым поршнем, чей ход был увеличен для большего запаса крутящего момента, а также хромированным цилиндром, чей объем составляет 36,3 см3. Пуск мотора выполняется путем вытягивания тросика ручного стартера. Для заправки топливной смесью в устройстве двигателя предусмотрен топливный бак, объемом 370 мл, а для заливки масла – резервуар, емкостью 190 мл.

За обогащение топливной смеси и ее непрерывную подачу в цилиндр мотора пилы в ее фирменным устройстве производителем предусмотрен качественный японский карбюратор марки Walbro. Для более плавного запуска холодного ДВС компания Husqvarna укомплектовала пилу насосом для предварительной подкачки горючего.

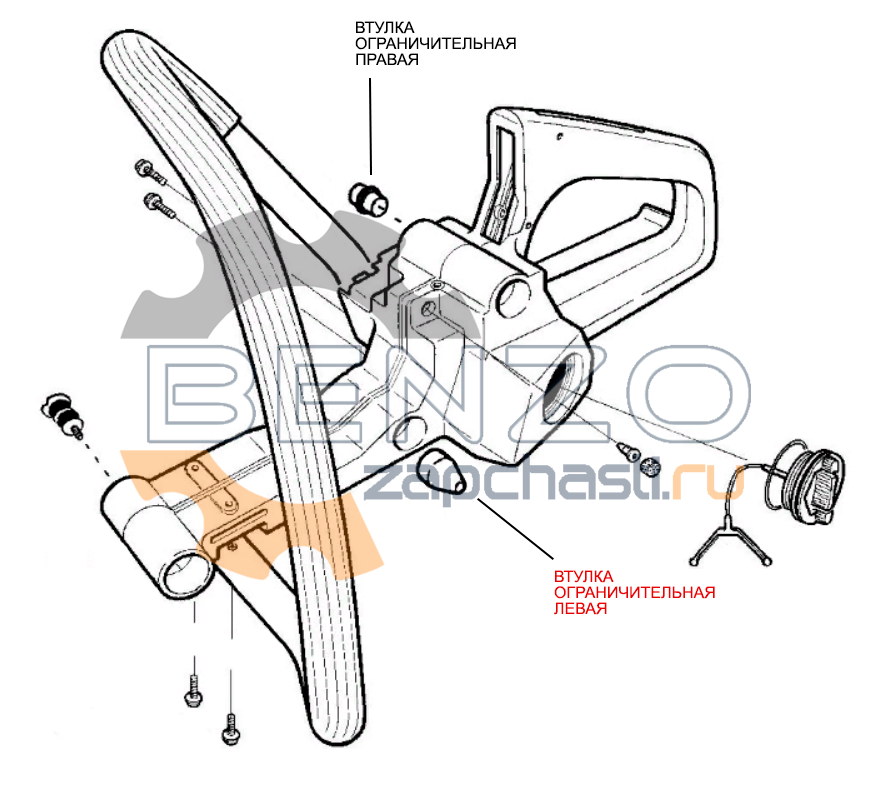

Бензопила Husqvarna 137 оснащена инновационной системой подавления вибрации и шума. Шесть равномерно расположенных демпферов гасят колебания работающего мотора, а толстостенный глушитель снижает шум при эксплуатации садового инструмента. Благодаря этой особенности уровень звукового воздействия при работе двигателя под максимальными нагрузками составляет всего 108 дБ.

Для связи двигателя с рабочими органами в комплектации бензопилы предусмотрено высококачественной фирменное сцепление, все запчасти которого изготовлены из более легкого и, при этом, износостойкого алюминиевого сплава.

Рабочие органы 137-ой модели бренда Husqvarna представлены пильной гарнитурой, за эффективную и безопасную работу которой отвечает масляный насос с автоматической подачей смазки. Фирменная 38-сантиметровая шина садового инструмента изготовлена из закаленной стали, защищенной от коррозии и выдерживающий интенсивный нагрев. Фирменная цепь бензопилы имеет стандартный шаг 0,325 » и, при нажатии курка газа, вращается на шине со скоростью 16 м/с. В случае попадания цепи на гвоздь, проволоку или любой другой твердый посторонний предмет, в устройстве пилы срабатывает инерционный тормоз, защищающий оператора от обратного удара.

Бензопила Husqvarna 142 — особенности эксплуатации и обслуживания

Бензопила Хускварна 142 применяется для работ в саду и на дачном участке, она является превосходным вариантом, как для валки деревьев, так и для заготовки дров. Бензопила Husqvarna 142 имеет технические характеристики, обуславливающие максимальную производительность и безопасность. Обороты мотора достигают девять тысяч единиц в минуту. Размер цилиндра номиналом 40,2 см³. Резервуар топливного бака объемом 410 мл, а бак для масла – 200 мл. Стоит учитывать, что уровень шума составляет 118 Дб. Масса агрегата составляет 4,6 килограмм. Длина шины от 33 до 38 сантиметров, шаг цепи – 0,83 сантиметра.

Преимущества модели

Относительно небольшой вес бензопилы Хускварна 142 и эргономичный дизайн в совокупности с передней рукоятью изогнутой формы делают эксплуатацию оборудования максимально комфортной.
Антивибрационная система позволяет не ощущать усталости длительное время.
Предусмотрено наличие щитка и цепного тормоза, для обеспечения безопасности пользователей.
Мощность бензопилы Husqvarna 142 увеличена посредством кованого коленчатого вала, состоящего из трех секций.

Возможные неисправности бензопилы Хускварна 142

Как и любые другие устройства, эксплуатация которых связана с интенсивными нагрузками и сложными условиями, бензопилы хускварна 142 могут выходить из строя, при этом причины неполадок можно условно разбить на две группы:

Поломка двигателя или поршневой группы. Проблемы с топливной, выхлопной или системой зажигания.
Неполадки, возникшие в механических узлах – шине, системе сцепления, тормозной или смазочной.

Двигатель

Поломка двигателя является одной из самых распространенных и трудоемких. Проявляется данная неприятность такими факторами:

Неустойчивая работа на холостых оборотах.
Не заводится.
Не хватает мощности, или же бензопила Хускварна 142 заводится и глохнет, как только начинает набирать обороты.

Прежде чем приступить к ремонту бензопилы Хускварна 142, рекомендуется провести полную диагностику оборудования для точного определения причин неполадок.

Причина, почему не заводится бензопила Хускварна 142

Если не заводится бензопила хускварна 142, причин может быть несколько. Из наиболее распространенных можно выделить следующие:

Повреждение свечей – чтобы понять, исправна ли свеча, нужно ее выкрутить и провести осмотр. В том случае, если изолятор из фарфора дал трещину, вы видите сгоревший или поврежденный электрод, стоит незамедлительно заменить свечу. Кроме того, проработав несколько сезонов, бензопила Хускварна 142 требует осмотра запчастей. Свечи также вырабатывают свой ресурс, и чтобы обезопасить работу пилы, смените их на новые.
Засор карбюратора – в процессе работы, постепенно, испарения топлива оседают на внутренних стенках, образуя липкую консистенцию, которая способна засорить карбюратор, предотвращая запуск двигателя. Потребуется прочистить его специальным моющим средством. Ремонтируя бензопилу Хускварна 142, регулировка карбюратора всегда проводится с прогретым двигателем и прочищенными системами.
Неисправность катушки зажигания – прежде чем вы решите произвести замену данной детали, убедитесь в том, что свечи соответствуют требуемому техническому состоянию.

Как отрегулировать карбюратор бензопилы Хускварна 142

Настройка карбюратора бензопилы Хускварна 142 должна производиться при прогретом двигателе

Обратите внимание на состояние воздушного фильтра, который при необходимости потребуется почистить и убедиться в том, что он не забит. Регулировка карбюратора бензопилы Хускварна 142 своими руками выполняется при помощи трех винтов:

L – для низких оборотов двигателя.
H – для высоких оборотов мотора.
T – для оборотов холостого хода.

Поворачивая по часовой стрелке контрольные винты низких и высоких оборотов, переведите их до предела, и после того как будет достигнут пик, прокрутите их в обратном направлении, на один с половиной оборот. При работе на холостых оборотах, цепь для бензопилы Husqvarna 142 должна быть неподвижной. Проверяйте на максимальных оборотах.

Избежать большинства неисправностей и дорогостоящего ремонта, можно соблюдая инструкции и рекомендации производителя, а также используя оригинальные запчасти для бензопилы Хускварна 142.

comments powered by HyperComments sadovij-pomoshnik.ru

Инструкция по эксплуатации бензопилы

Бензопила «Хускварна 137», как и другие модели данной марки, оборудована инерционным автоматическим тормозом цепи. Это деталь изобрели инженеры, трудящиеся в «Хускварна». Сейчас большая часть производителей до сих пор выпускают бензопилы с контактным тормозом. То есть, тормоз включается при взаимодействии с рукой при обратном ударе. На практике же такой контактный тормоз может и вовсе не сработать. Не забывайте ухаживать за двигателем, чтоб узнать как разбавлять бензин с маслом для бензопилы читайте эту статью.

Автовибрационная система

Автовибарционная система данной модели работает по принципу «двух масс». Другие системы производитель не выпускает.

«Хускварна 137» оснащена высокопрофильной профессиональной цепью (как и у бензопилы Stihl). Это еще одно отличие от бензопил с низкопрофильной цепью. У бензопил с высокопрофильной цепь на сорок процентов выше. Это особенно бросается в глаза при больших объемах работ. Кроме того, такие бензопилы сохраняют высокую работоспособность даже при работе с загрязненной древесиной.

Одна из наиболее распространенных ошибок при запуске «Хускварна 137» – закрытие воздушной заслонки без включения зажигания.

Получается, что смесь топлива поступает в цилиндр. А искры не возникает, воспламенения не происходит. После этого придется выкрутить свечу, протереть и вкрутить ее обратно. Поэтому стоит запомнить, что все бензопилы «Хускварна» имеют комбинированную заслонку, и зажигание в них будет включаться на автомате в тот момент, когда рычаг заслонки будет выдергиваться. Ошибок при этом возникнуть не должно.

Инструкция по настройке и регулировке своими руками

Прежде, чем перейти к настройке бензопилы «Хускварна 137», необходимо осуществить ее монтаж. Перед началом работы нужно изучить устройство бензопилы хускварна 137.

Обязательно надеть перчатки для защиты. Они не входят в комплект поставки, поэтому об их покупке нужно позаботиться заранее. Для начала нужно установить гребенку пилы и закрепить ее двумя винтами. Если не установлены цепи и шины, их также следует поставить на свое место. Для этого нужно снять крышку и закрепляющие ее гайки. Если на цепи есть транспортировочная прокладка, ее нужно удалить.

Отрегулируйте натяжение цепи при помощи регулировочного винта

Важно, чтобы захват при этом мог войти в отверстие в шине. Для продвижения захвата нужно провернуть регулировочный винт против часов стрелки. Таким образом можно добиться правильного положения захвата

Далее нужно подготовить цепь к установке. Для этого выбирается ее правильное положение. На цепь ставится звездочка, которая расположена за барабаном сцепления. Цепь пропускается между зубцами звездочки. Верхнюю часть направляющей шины нужно переместить в канавку опоясывающей ее шины

Таким образом можно добиться правильного положения захвата. Далее нужно подготовить цепь к установке. Для этого выбирается ее правильное положение. На цепь ставится звездочка, которая расположена за барабаном сцепления. Цепь пропускается между зубцами звездочки. Верхнюю часть направляющей шины нужно переместить в канавку опоясывающей ее шины.

Направляющую шину удерживать относительно корпуса бензопилы, чтобы установить крышку сцепления.

Затем вставляются регулировочные гайки и затягиваются вручную. После полной регулировки цепи их можно будет затянуть окончательно. Узнать, как отрегулировать карбюратор можно в инструкции-приложении к данной модели пилы. Настройка карбюратора хускварна 137 обычно не вызывает никаких проблем.

Когда монтаж окончен, можно перейти к настройке бензопилы «Хускварна 137».

Для начала нужно установить выключатель пилы на положение «Вкл» («On»).
Затем рычаг заслонки холостого хода вытянуть до упора.
Потянуть шнур стартера резким движением руки (но не более десяти раз).

Если звук двигателя раздался раньше, чем вы совершили 10 рывок, можно переходить к следующему шагу.

Далее нужно перевести рычаг для переключения режимов в положение «HalfChoke». Это будет означать, что воздушная заслонка будет наполовину закрыта. Далее нужно совершать рывки шнура стартера до тех пор, пока двигатель не будет запущен. После запуска двигателя ему нужно дать поработать около пяти секунд. Затем, чтобы двигатель вернулся к работе со скоростью холостого хода, нужно нажать и отпустить пусковое устройство для двигателя.

Чтобы запустить и настроить уже прогретый двигатель, нужно:

Установить выключатель пилы на положение «Вкл» («On»).
Направить ручку смены режима на отметку «HalfChoke».
Правой рукой нужно дергать шнур, пока двигатель не начнет работать.
Нажать устройство пуска двигателя, чтобы он вернулся к скорости холостого хода.

Процесс разборки и сборки смотрите на видео:
