Вибронога. преимущества и особенности работы

Примеры лучших доступных по цене виброплит

Patriot VT-60LB — модель американской торговой марки. Предназначается для уплотнения различных грунтов. Небольшой вес аппарата (66 кг), малые габариты плиты (40×40 см) вкупе с транспортировочным комплексом колес позволяют мобильно перемещать аппарат между строительными объектами. У модели достойные показатели частоты вибраций (93.9 Гц) и мощности мотора (5.5 л.с.), которые дают возможность проводить уплотнение на глубину до 15 см. Мотор 4-тактный бензиновый. В стандартный комплект поставки входит бак для воды. Стоимость аппарата 31-32 тысячи рублей.

Champion PC9045F – аппарат китайского бренда из категории универсальных виброплит для профессионального использования. Инструмент весом 90 кг и габаритами плиты 45×50 см способен в течение часа уплотнять до 416 м2 на глубину до 30 см. Двигатель здесь бензиновый 4-тактный мощностью 6.5 л.с. Основание плиты закруглено для повышения качества уплотнения вблизи углов, бордюров и столбов.

Средняя стоимость модели 32500 рублей.

Wacker Neuson DPS 1850 Basic – аппарат немецкой марки. Работает на дизельном топливе. Весит виброплита 110 кг и способна за час работы уплотнить до 660 м2 площади. Может применяться в строительстве и асфальтировании дорог, поскольку качество подшипников вибрационного механизма рассчитано на работу при высоких температурах. Производитель предусмотрел систему снижения уровня вибрации ручки, чтобы управляющему устройством оператору было относительно комфортно работать. Стоимость этой модели около 195 000 рублей.

Принцип работы

Вращательное движение двигателя привода преобразовывается в возвратно-поступательное движение посредством центробежной муфты, одноступенчатой цилиндрической зубчатой передачи и кривошипного механизма. Мощность передается в трамбовочную систему и создается ударная сила для уплотнения грунта. Благодаря наклону вибротрамбовки обеспечивается ее движение вперед. Рукоять управления отделена от трамбовочной системы резиновыми элементами. Тем самым снижается передача вибрации на оператора. Гофрированная трубка защищает ударный механизм от воздействия пыли и грязи, а усиленная система фильтрации защищает двигатель.

Применение виброплит

Виброплиты представлены на рынке специального строительного оборудования различными видами и модификациями – https://www.fibrapol.ru/oborudovanie/vibroplity/. Применяются устройства при строительных и ремонтных работах, в частности:

  • ✦ при обустройстве ландшафта;
  • ✦ во время сооружения дорог, фундаментов домов, спортплощадок, дорожек;
  • ✦ при выполнении сельхозработ и пр.

Используют оборудование для уплотнения покрытия из тротуарной плитки, различных насыпей в большинстве своем на участках до 1000 кв. метров. Небольшие размеры, вес и маневренность позволяют успешно использовать технику в труднодоступных местах, применение в которых крупногабаритной техники невозможно.

Вибротрамбовка AGT CV 65 H

Сила удара у этого инструмента ниже, чем у двух предыдущих моделей – всего 13 килоньютон, поэтому и глубина трамбования достигает лишь 6-7 сантиметров. Однако, для уплотнения грунта в канавах она незаменима, так как очень легкая, а двигатель у нее – тот же оригинальный Хонда, хоть и чуть ниже по мощности.

Плюсы:

  • Экономный и практически «не убиваемый» двигатель от производителя Хонда;
  • Облегченный на 10 килограммов вес по сравнению с конкурентами;
  • Удобная регулировка плавности движения;
  • Комфортное управление без утомительных вибраций;
  • Хороший показатель частоты биения – 690 ударов в течении минуты.

Минусы:

Иногда нет в наличии.

Виды виброплит и рекомендации по их выбору

В строительстве используют самые различные виброплиты, которые могут отличаться друг от друга:

  • массой;

  • способом питания и мощностью;

  • вибрационным усилием;

  • размерами подошвы;

Кроме того, работа каждой виброплиты характеризуется и другими важными техническими параметрами, например:

  • мощностью;

  • расходом горючего или электроэнергии;

  • частотой и амплитудой вибрации;

  • скоростью движения и пр.

Масса

Масса виброплит является одним из самых важных ее технических характеристик. По этому параметру их делят на:

  1. Легкие (до 75 кг).

  2. Универсальные (от 75 до 90 кг).

  3. Среднетяжелые (до 200 кг).

  4. Тяжелые (от 200 кг).

Легкие и универсальные агрегаты чаще всего используются при обустройстве территорий, прилегающих к загородным коттеджам/домам, например, при укладке тротуарной плитки. В сельском хозяйстве их применяют, если нужно утрамбовать слой грунта толщиной не более 25 см.

Примечание: для укладки тротуарной плитки дополнительно понадобится специальная насадка с резиновым или полиуретановым ковриком. При этом общий вес виброплиты не должен превышать 170 кг

Среднетяжелые виброплиты хорошо зарекомендовали себя при уплотнении крупнофракционных грунтов и укладке асфальта. Они эффективно уплотняют слой грунта до 30 см и кроме того используются при укладке асфальта и осуществлении ландшафтных работ.

Ремонт и укладка дорожного полотна, засыпка траншей и уплотнение грунтов толщиной до 85 см требуют применения тяжелых, массой более 500 кг, вибромашин.

Двигатели

Серийно выпускаемые виброплиты комплектуются тремя видами двигателей:

  1. Бензиновыми.

  2. Дизельными.

  3. Электро.

Самые тяжелые виброплиты комплектуются дизельными моторами мощностью порядка от 3,0 до 24,5 кВт. При этом масса таких машин может достигать одной тонны. По заверениям их производителей они могут заменить каток весом порядка 7-ми тонн.

Внимание! Виброплиты с дизельными моторами не рекомендуется применять в условиях отрицательных температур.

Наиболее востребованы при проведении различных работ виброплиты с бензиновыми двигателями. Они отличаются простотой управления и, кроме того, беспроблемно работают в любое время года. Бензиновые двигатели при этом имеют мощность от 1,8 до 9,8 кВт.

Виброплиты с электромоторами встречаются редко. Связано это с тем, что радиус их работы ограничен длиной шнура электропитания, да и мощность их сравнительно невелика – от 0,25 до 2,2 кВт. Однако для работы в помещениях они подходят больше, чем агрегаты с двигателями внутреннего сгорания – ведь у них полностью отсутствуют выхлопные газы.

Вибрационное усилие

Еще один важный параметр виброплиты – величина вибрационного усилия. От него зависит степень трамбования. При этом, выбирая между одинаковыми по массе виброплитами, предпочтение нужно отдавать агрегату с более высоким вибрационным усилием. Например, виброплиты с величиной вибрационного усилия до 10 кН не подходят для укладки асфальта. Да и при укладке тротуарной плитки потребуются машины с вибрационным усилием порядка 16-20 кН.

Площадь подошвы

Производительность виброплиты определяется ее весом и площадью рабочей поверхности. При этом, чем тяжелее будет эта деталь и чем больше будут ее размеры, тем производительней будет и сам агрегат. Поэтому, выбирая виброплиту из числа одинаковых по габаритам и мощности агрегатов, предпочтение следует отдавать более тяжелому.

Однако, если важна не производительность, а качество уплотнения поверхности, то при одинаковой массе и вибрационном усилии лучше выбрать машину с меньшей площадью подошвы. В этом случае чем меньше будет площадь рабочей плиты, тем сила удара будет распределяться равномернее и уплотнение поверхности будет качественнее.

Общая характеристика вибраторов

К дополнительным показателям при выборе агрегатов относятся:

  1. Площадь рабочей поверхности.
  2. Вибрационное усилие.
  3. Мощность мотора и вид потребляемого топлива.

параметр не должен превышать показатель 0,3

Вибрационное усилие – показатель мощности вибрации механизма основания. Для плотных покрытий и грунтов эта характеристика должна быть максимально высокой. Так как при слабых толчках твердый грунт не утрамбуется до необходимой плотности.

По виду применяемого топлива двигатели бывают бензиновые, электрические и дизельные. Виброплита с использованием бензинового мотора среди специалистов является самой востребованной и удобной. Агрегат с бензиновым двигателем имеет более низкую цену, если сравнивать с дизельным агрегатом, а работает он в любых погодных и производственных условиях.

Агрегат с дизельным приводом самый дорогой, но вот топливо для него дешевле, по сравнению с бензиновым агрегатом. Недостаток данного вида привода заключается в высоком уровне шума.

Мощность привода определяет возможность виброплиты двигаться под уклоном и по вязкой поверхности. Чем выше эта характеристика, тем легче агрегат двигается по поверхности. Мощный двигатель сам идет вперед и не требует от работника дополнительных усилий. При низком показателе мощности плита зароется в грунт, особенно это почувствуется при работе под уклоном. Исключением являются модели из первого типа по весу, в которых вес плиты и мощность двигателя соответствуют друг другу.

Когда целесообразно использовать вибротрамбовки?

Вибрационные плиты не способны выполнить трамбовку узких полос грунта. Для работы в труднодоступных местах применяют вибротрамбовку, которую еще называют вибронога. Этот аппарат используют преимущественно частные бригады, которым необходимо трамбовать площадки под фундамент, объекты со сложной формой.

Ручная вибротрамбовка предполагает следующую конструкцию:

  • верхняя часть устройства представлена бензиновым, либо электрическим мотором;
  • в нижней части располагается металлическая пластина, которая непосредственно воздействует на грунт;
  • передача усилия от мотора на основание осуществляется за счет пружинного механизма.

Вибронога может подпрыгивать на высоту около 6 сантиметров, после чего она возвращается в исходное положение. Трамбовка осуществляется за счет таких скачков.

ГОСТ

Для вибрационных уплотняющих плит общие технические условия стандартизированы ГОСТом 31552-2012, изданным в августе 2013 года.

Стандартные машины этого типа сопровождаются нормативными документами, в которых указываются не только все технические характеристики самого механизма, но и глубина уплотнения для материалов различных типов.

Маркировка

Стандарт ГОСТ 31552-2012 рекомендует изготовителям виброплит использовать маркировку с конкретной индексацией, представляющей собой структуру вида ПВУХ–Y–Z–H, где:

  • ПВУ – плита вибрационная уплотняющая.
  • Х – способ передвижения (СР – самоходный реверсивный, СО – самоходный одноходовый).
  • Y – эксплуатационная масса, округленная до ближайших 10 кг.
  • Z – ширина рабочей поверхности в миллиметрах.
  • Н – порядковый номер модели.

Особенности

Данное оборудование появилось в далеком 1930 году: немецкие специалисты смогли создать установку, которая должна была облегчить труд строителей. Первые модели оснащались электрическим приводом, поэтому об удобстве эксплуатации оставалось только мечтать, но уже в 50-х годах появилась вибротрамбовка, оснащенная бензиновым приводом, что сразу привело к росту популярности данного оборудования.

Мнение эксперта

Куликов Владимир Сергеевич

Необходимость отказа от электрических узлов обусловлена тем, что вибронога часто эксплуатируется во влажной среде, что создает повышенный риск для здоровья и жизни рабочих.

В настоящее время вибронога используется в основном для трамбования локальных участков, на которых в дальнейшем будут установлены колонны или столбы, дренажные колодцы и т.д. Компактные размеры и удобство в использовании – основные требования, предъявляемые к вибротрамбовкам. При работе с виброногой требуется хорошая физическая подготовка, ведь оборудование имеет пониженную вертикальную устойчивость.

Помимо применения в строительной сфере виброноги часто входят в комплект ремонтного оборудования, которое задействуется при устранении последствий чрезвычайных ситуаций.

Вибронога состоит из следующих узлов и элементов:

  • Двигатель внутреннего сгорания.
  • Кулачково – эксцентриковый механизм.
  • Вал с возвратной пружиной.
  • Шатун с поршнем.
  • Уплотняющая плита.
  • Корпус и система управления.

Площадь самой плиты составляет от 500 до 600 кв. мм, что значительно снижает вес оборудования, повышает его устойчивость и позволяет вырабатывать вибрации большой силы. Высокая частота вибраций улучшает качество трамбовки благодаря увеличению кинетической энергии. Рама и уплотняющая плита изготавливаются из прочных сортов стали, ведь данные элементы испытывают колоссальные нагрузки во время работы.

Виброплита своими руками — это не так сложно, как может показаться на первый взгляд

По многочисленным просьбам, публикую процесс изготовления виброплиты своими руками.

Виброплита своими руками

Необходимость в данном девайсе возникла при обустройстве дорожек из тротуарной плитки на приусадебном участке.

В 2010 году я не нашел где взять виброплиту в аренду в своем городе, а покупать для укладки 100 квадратных метров тротуарной плитки было накладно, поэтому и решил сделать своими силами.

Видео как работает виброплита сделанная своими руками.

Подробнная информация про —>> Вибратор однофазный площадочный ИВ-99Е (220В)

Металлическое основание для виброплиты

За металлом для площадки отправился на металлобазу. Купил листовой металл толщиной 8мм и размером 80см на 45см. Площадка обошлась примерно в 800 руб. (точно не помню)

Подробнная информация про —>>Листовой металл

С двух сторон сделал надрез в металле болгаркой на расстоянии 10 см от края на глубину около 5 мм и с помощью молотка загнул градусов на 20-30, чтобы виброплита не закапывалась в трамбуемый материал.

Надрез болгаркой в основании виброплитыЗагиб основания плошадки виброплиты

Потом взял электросварку и заварил место надреза, чтобы зафиксировать положение торцов виброплиты.

Сварка надрезанного металла основания виброплиты

Сварщик из меня никудышный, но главное держится! Кстати все попытки согнуть металл без надрезов не увенчались успехом, поэтому лучше сразу брать в руки болгарку и надрезать.

Сварной шов на вибраторе

После этого отрезал два швеллера для крепления вибратора к плите.

Швеллер для крепления вибратора к плитеПривариваем швеллер к основанию виброплиты

Вот на этом этапе неумение качественно сваривать, не много подпортило проект. Пока я один за другим тратил электроды на получение качественного сварного шва, площадку от нагрева немного выгнуло по диагонали. Т.е. если сейчас поставить виброплиту на ровную поверхность, два диагональных угла приподняты примерно на 2-5 мм. Я думаю этого можно было избежать если был бы опыт в сварке, или предложите свои варианты. Может нужно было приваривать швеллера не поперек, а вдоль? Может быть.

Сверлим отверстия в швеллерах под болты для крепления вибратора

Далее фотографии сделанные спустя 2 года работы самодельной виброплитой.

Вибратор прикручен болтами М10.

Прикручиваем вибратор болтами М10 к основаниюПрикручиваем вибратор болтами М10 к основанию

Самое интересное, это эксперименты с креплением ручки к виброплите. Процесс подбора конструкции был долгим, затратным и не всегда успешным. Расскажу только о том варианте на котором остановился.

На авторынке приобрел по 100 рублей две подушки двигателя от ВАЗ 2101 (от копейки), дешевле не нашел .:)

Они достаточно крепкие, чтобы справляться с вибрацией от двигателя, и не много гасят ее.  Но только с ними ручку не удержишь, вернее суставы на руках рассыпятся. Поэтому поиск продолжался. В сетевом магазине «Крепмаркет» я нашел что нужно. Две очень мягкие и эластичные подушки, через которые и закрепил ручку к виброплите.

Крепление ручки к виброплитеКрепление подушки двигателя к виброплитеКрепление подушки двигателя к виброплите

Плита получилась достаточно тяжелая (относительно конечно) примерно 60-70 кг. И таскать ее на себе тяжко, поэтому я отрезал от трубы два кольца, приварил их сваркой к основанию самодельной виброплиты и вставляю в них два простецких пластиковых колеса на болтах, купленных в каком-то магазине, торгующем всевозможными тележками. И теперь процесс транспортировки виброплиты стал значительно легче.

Виброплита своими руками — испытай свои возможности

Отрезок трубы для вставки колесОтрезок трубы для вставки колес

Ручку сделал из полой трубы длинной 120 см.

Виброплита своими руками

Теперь про эксплуатацию виброплиты, сделанной своими руками.

Бюджет проекта составил около 10 000 руб. Рассчитывал меньше, но…

Во время работы для еще большего гашения вибрации на ручке помогает петля из любой крепкой веревки и если держаться именно за нее, а не за металлическую ручку, то вибрация практически не чувствуется.

Трамбует эта виброплита увлажненный песок примерно сантиметров на 10 в глубину, щебень тоже трамбует, но по ощущениям виброплите не хватает веса чтобы хорошо его трамбовать.

В принципе для дорожек в саду нормальный вариант, а для фундаментных работ, асфальтных и т.д. — слабовато и легковато.

Преимущества погружного вибрационного насоса

Для создания давления в системе водоснабжения могут устанавливаться самые различные насосы

Поэтому следует уделить внимание их достоинствам

Вибрационные погружные насосы имеют следующие положительные черты:

  1. Высокая надежность. Проблемой электрических двигателей и центробежных насосов является то, что подвижные элемент вращается вокруг своей оси благодаря установленным подшипникам. Именно на них приходится большая часть нагрузки и со временем конструкция выходит из строя. Вибрационные насосы могут служить на протяжении длительного периода без проведения работы по обслуживанию или ремонту. Однако стоит помнить о том, что перед установкой и применением конструкции следует изучить инструкцию по эксплуатации от производителя.
  2. Простота конструкции и низкая стоимость. Центробежные модели и многие другие обходятся гораздо дороже, чем вибрационные по причине сложной конструкции.
  3. Многие модели из группы центробежных насосов не подвержены нагреву. Этот момент определяет существенно увеличение ресурса работы конструкции.
  4. Хорошая изоляция корпуса и электрической части также определяют длительный срок эксплуатации.
  5. Отсутствие фильтрующих элементов определяет то, что погружной вибрационный насос может работать даже при сильном загрязнении воды. Рабочая камера представлены изолированной емкостью с двумя отверстиями. Если в воде нет примеси, которая будет иметь размер больше диаметра впускного и выпускного клапана, то проблем с эксплуатацией устройства не должно возникнуть.

Достаточно большое количество преимуществ вибрационных насосов определяет их высокую популярность.

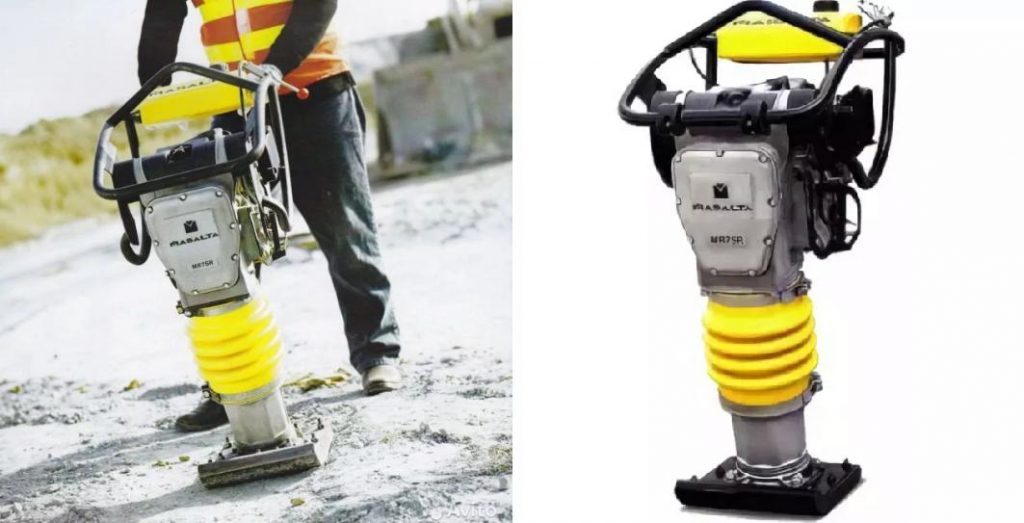

Вибротрамбовка Masalta EMR70H

Вибронога Масалта произведена в Китае, зато двигатель у нее – японская Хонда. Это лучший в мире бензиновый движок с отменными защитами, высокими оборотами и очень умеренным потреблением топлива. Благодаря ему, имеем силу биения 15 килоньютон и частоту 695 ударов в минуту.

Плюсы:

  • Фирменный двигатель Honda GX160 гарантирует долговечность и безотказную работу в любых условиях;
  • Ударная площадь шириной 28 и длиной 33 см – находка для узких мест;
  • Хорошая мощность мотора и, как следствие – высокая сила удара;
  • Металлическая рама защищает от случайных ударов;
  • Качественные противовибрационные прокладки снижают вибрацию на ручках.

Минусы:

Недостатков нет.

Вибротрамбовка Masalta EMR70H

Вибронога Масалта произведена в Китае, зато двигатель у нее – японская Хонда. Это лучший в мире бензиновый движок с отменными защитами, высокими оборотами и очень умеренным потреблением топлива. Благодаря ему, имеем силу биения 15 килоньютон и частоту 695 ударов в минуту.

Плюсы:

  • Фирменный двигатель Honda GX160 гарантирует долговечность и безотказную работу в любых условиях;
  • Ударная площадь шириной 28 и длиной 33 см – находка для узких мест;
  • Хорошая мощность мотора и, как следствие – высокая сила удара;
  • Металлическая рама защищает от случайных ударов;
  • Качественные противовибрационные прокладки снижают вибрацию на ручках.

Минусы:

Недостатков нет.

Обзор самых популярных моделей с гидравлическим приводом

Модели, оснащенные гидравлическим приводом, обладают высокими показателями надежности и не нуждаются в особом обращении. Проще говоря, на них задний и передних ход можно переключать, предварительно не сбрасывая обороты на машине. Благодаря этому существенно возрастает эффективность и скорость проводимых работ. Кроме того, агрегаты, оснащенные гидравлическим приводом намного надежнее по сравнению с аналогами, которые оборудованы приводом механического типа.

TSS – CP – 80

Привод вибрационного вала, а также система управления этого аппарата осуществляется благодаря гидравлическому приводу. Это устройство отличается хорошей маневренностью, даже при выполнении задач, в ограниченном, небольшом пространстве. Кроме того, TSS – CP – 80 отличается высоким уровнем проходимости, даже на вязком, глинистом грунте. Во время уплотнения почвы, оператор может самостоятельно выполнять регулирование и контроль ударной силы виброплиты.

Оснащается бензиновым одноцилиндровым двигателем, с воздушной системой охлаждения. Габариты подошвы – 480х350 мм. Расход топлива – 1.7 литров в час. Запускается при помощи ручного стартера. Частота вибраций – 6000 в минуту. Производительность – 650 квадратных метров за один час.

TSS – CP – 80

Достоинства:

  • Небольшой вес (80 кг);
  • Качество сборки и комплектующих;
  • Простое управление;
  • Технические характеристики;
  • Мощность;
  • Производительность.

Недостатки:

TSS-CP-350 электростарт

Функциональное, производительное устройство, предназначенное для работы в тяжелых условиях. Прекрасно подойдет при возникновении необходимости уплотнения засыпок траншей. Кроме того, этот аппарат можно применять при выполнении ремонтов, а также содержания дорожных полотен. Обладает хорошим уровнем проходимости и высокой маневренностью. Оборудован прочным, качественным кожухом, который не позволяет пыли, а также загрязнениям попадать на детали агрегата.

Габариты плиты – 860х485 мм. Оснащен функцией реверса, бензиновым двигателем мощностью 13 л.с. Уровень глубины уплотнения достигает 900 мм. Мощность аппарата – 9.4 кВт. Масса агрегата – 350 кг. Плита сделана из чугуна. Показатель расхода топлива равен 3.7 л/ч.

TSS-CP-350 электростарт

Достоинства:

  • Мощность;
  • Функциональность;
  • Эксплуатационные характеристики;
  • Простое управление;
  • Надежность и качество сборки;
  • Можно использовать для выполнения задач повышенной сложности.

Недостатки:

  • Стоимость (323074 руб.);
  • Вес;
  • Расход топлива.

Сравнительная таблица разных моделей виброплит:

Название, описаниеКласс приводаВес (кг)Габариты плиты (мм)Стоимость (в рублях)
Кратон KR-PC53Бензиновый53495х32023270
Samsan PC 162Бензиновый62500х36030140
Zitrek CNP 330-1Бензиновый250820х480131990
Zitrek CNP 330-3 AESДизельный250820х480134910
AMMANN APR 4920 AF-M-48-A—2Дизельный391450564619
WACKER NEUSON DPU 6555HEAPДизельный497900х600945000
ВИБРОМАШ ВУ -11-75Электрический80500х30038530
ИЭ-4509 А (220В)Электрический40400х32027770
SHATAL PC-1443Электрический88400х500135918
TSS – CP – 80Гидравлический80480х35096949
TSS-CP-350 электростартГидравлический350860х485323074

Какие критерии выбора, каких ошибок не допустить при выборе? Виброплиты являются незаменимым строительным оборудованием, когда возникает необходимость уплотнить почву или сыпучие грунты, например, при возведении основания фундамента дома. Такие агрегаты часто используются во время плотной укладки тротуарной плитки, брусчатки, ремонта и асфальтирования дорог. Подбирать такое устройство, в первую очередь, нужно, исходя из того, какие с его помощью будут выполняться задачи.

Виды и характеристики виброплит

Основные характеристики виброплит:

  • тип двигателя и его мощность;
  • масса;
  • вибрационное усилие;
  • размер рабочей поверхности.

По типу двигателя и виду топлива виброплиты делятся на:

  • бензиновые, работающие на бензине. Применяются для уплотнения в полевых условиях и на открытых участках.
  • дизельные, работающие на дизельном топливе. Это мощная техника для работ в промышленных масштабах.
  • электрические, работающие от источника переменного тока. Применяются в подвальных помещениях, в местах с повышенной пожароопасностью и т.д.

Наиболее востребованными являются бензиновые виброплиты. Виброплиты с двигателем внутреннего сгорания обладают высокой мощностью, могут работать автономно, но из-за выделяемых выхлопов такую технику нельзя использовать в помещениях. Недостатком дизельной виброплиты является ее цена, электрической – ограничение длины электрического шнура или невозможность выполнения работ при отсутствии источника питания. Однако, при одинаковых характеристиках, электрическая виброплита будет стоить на порядок дешевле виброплиты с бензиновым или дизельным двигателем, также она более легкая, с низким уровнем шума.

Следует отметить, что бензиновые виброплиты с гидравлическим приводом намного надежнее и долговечнее виброплит с механическим приводом.

По весу виброплиты делятся на:

  • легкие (до 75 кг);
  • универсальные (от 75 до 90 кг);
  • среднетяжелые (от 90 до 140 кг);
  • тяжелые (от 140 кг).

Эффективность применения виброплиты на 70% зависит от правильности подбора ее веса. Остальные 30% определяет вибрационное усилие, размер поверхности и тип двигателя.

Легкие виброплиты отлично подойдут для мелкого дорожного ремонта и ландшафтных работ, трамбовки мелких грунтов толщиной до 15 см, для укладки тротуарной плитки.

Универсальные виброплиты применяются для ландшафтных работ, ямочного ремонта дорожного покрытия из асфальта, ремонта дорожных покрытий после прокладки инженерных коммуникаций, для трамбовки грунта толщиной до 25 см.

Среднетяжелые и тяжелые виброплиты применяются для трамбовки оснований возводящихся дорог, уплотнения обратной засыпки траншей по периметру фундамента, для ремонта дорожного покрытия из асфальта, трамбовки грунта толщиной от 25 до 60 см.

Вибрационное усилие (ударная сила) – показатель мощности толчков, передаваемых от вибратора к плите. Чем больше этот показатель, тем более плотные материалы она сможет утрамбовать. К примеру, для утрамбовки асфальта рекомендуется приобретать модели с вибрационным усилием примерно в 15 кН, а для укладки тротуарной плитки хватит и модели с ударной силой в 10 кН.

Мощность двигателя определяет возможность двигаться по вязкой поверхности, находящейся под уклоном. В процессе работы виброплита сама тянет себя вперед, если показатель мощности низкий, плита будет утопать в грунте и зарываться на подъемах. Т.е. чем больше мощность двигателя виброплиты, тем лучше она будет справляться со своей задачей и тем меньшее усилие приложит для этого оператор.

По способу перемещения виброплиты делятся на:

  • прямоходные (или нереверсивные), в которых перемещение осуществляется только в одном направлении – вперед;
  • реверсивные – могут двигаться как вперед, так и назад.

Основное преимущество реверсивной виброплиты в том, что она имеет задний ход, и нет надобности ее разворачивать. Такое удобство уменьшает время выполнения работ и физические затраты на них. Реверсивные модели незаменимы при выполнении работ для трамбовки в труднопроходимых местах, на ограниченной площади, в траншеях, котлованах, фундаментах малоэтажных зданий, там где невозможно развернуться.

Глубина уплотнения (воздействия на материал) для виброплиты колеблется в среднем от 15 до 40 см. Хотя многие производители и указывают точную глубину уплотнения для своих виброплит, доверять этому параметру не стоит. Он сильно зависит не только от конкретной модели, но и от условий работы, а также от материала, который вы собираетесь утрамбовать. При подборе виброплиты для разных видов работ лучше ориентироваться на ее вес и ударную силу.

Производительность виброплиты – это площадь обрабатываемого пространства в единицу времени, она может составлять от 100 до 900 кв.м в час.

Обзор видов

Ручная трамбовка выполняется инструментом, устройство которого может быть стационарным или реверсивным. Реверсивная вибротрамбовка работает в двух режимах действия – прямом и обратном, то есть виброинструмент может двигаться с обратным ходом. Распространена и навесная гидравлическая вибротрамбовка, принцип работы которой позволяет использовать ее в любом положении и подобраться к самым труднодоступным местам. Обычно она крепится к строительной технике, например, к экскаватору, при этом ширина у такого приспособления больше, чем у ручного варианта, и работая с таким оборудованием, достигается максимальная глубина обработки грунта.

Характеристики ручной вибротрамбовки подразделяются на 2 вида – устройства с низкой частотой вибрации и инструменты с большой амплитудой. Малочастотное оборудование применяется для выполнения работ только с сыпучими видами грунтов. Оборудование с большой амплитудой вибрации применяют для смешанных типов грунтовых составов и уплотнения асфальтобетонных смесей. Все ручные вибротрамбовки подразделяются еще и по типу двигателя.

Электрические

Являются экологичным типом оборудования, так как при их использовании не выделяются вредные газы и не производится шум, поэтому такой инструмент можно применять даже в помещениях закрытого типа. Питание инструмента происходит от обычной электросети; устройства, как правило, просты в применении и управлении.

Данный тип инструмента пользуется невысоким спросом, так как привязка к источнику питания делает его маломобильным и низкоманевренным, а потребность использования в помещениях такого оборудования возникает не часто.

Дизельные

Обладают низким потреблением дизельного топлива, но имеют высокий рабочий ресурс и хорошую маневренность. Применяются для наружных уличных работ, имеют высокую силу виброудара и большую производительность. С этим инструментом можно выполнять работы при любых погодных условиях – в снег и дождь.

Во время работы инструмент создает шум высокой интенсивности, поэтому оператору потребуется применять защитные средства. Кроме того, такие вибротрамбовки выделяют выхлопные газы, что негативно влияет на здоровье работника и не позволяет пользоваться оборудованием в условиях закрытых помещений.

Бензиновые

Инструмент работает на базе 2- или 4-тактного двигателя. Это мощное и мобильное оборудование, которое обладает большой производительностью. Вибротрамбовка может работать при любых погодных условиях. Как и дизельный аналог, инструмент вырабатывает выхлопные газы, поэтому в закрытом помещении его использовать нельзя.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
