Воздушные безмасляные компрессоры

Сфера применения

Указанные нами плюсы и минусы не дают однозначного ответа на вопрос, какой компрессор лучше, масляный или безмасляный. Чтобы выбрать компрессор правильно (с маслом или без масла) , необходимо определить две главные вещи:

  • В какой сфере он будет применяться.
  • В каком рабочем темпе будет использоваться.

Существуют области применения пневматики, где установлены жесткие требования. Правила запрещают появления в нагнетаемом воздухе частиц масла. Поэтому безмасляные компрессоры – единственный выход. К таким сферам относятся:

  • Медицина. Подача чистого воздуха нужна, к примеру, в стоматологической установке.
  • Пищевая промышленность. Сжатый воздух используют для изготовления продуктов питания, упаковок. Фармацевтика. Для изготовления лекарств нужен только чистый воздух. Он не должен содержать даже количества примесей.
  • Производство мягкой мебели.
  • Покраска различных элементов, в том числе и автомобилей. У пневматических краскопультов масло никоим образом не должно попасть в краску.

Кроме таких важных отраслей, безмасляные компрессоры часто покупают для мелких работ. Он дешевле и вполне подходит для работы простыми пневматическими инструментами. Для подкачки шин, продувки воздухом. Безмасляные компрессоры не выдерживают длительного цикла. Но, например, шуруповерт работает очень недолго. Несколько секунд. За это время перегрева не будет.

Если же нет специфических задач по чистоте воздуха, то выбор всегда в пользу масляного компрессора. Его высокая производительность и возможность нужного давления используется на многих производствах. Масляные агрегаты подходят для ежедневной работы по несколько часов. Могут работать продолжительно. Масляные модели приобретают и для домашних работ. На даче, в доме, в гараже.

Metabo Basic 250-50 W OF

  • Производительность – 100 л/мин.
  • Максимальное давление – 8 бар.
  • Потребляемая мощность – 1,5 кВт.
  • Объем ресивера – 50 л.
  • Габаритные размеры – 780x400x625 мм.
  • Длина сетевого кабеля – 1,5 м.
  • Масса – 29 кг.

Начнем обзор с Metabo Basic 250-50 W OF – качественного поршневого компрессора от известной немецкой компании, которая специализируется на производстве профессионального электрооборудования и инструментов. Модель идеально подходит для работ в гаражах и домашних мастерских. Хорошая производительность позволяет использовать компрессор для покраски легковых автомобилей и коммерческого транспорта.

Аппарат работает без смазки – он не нуждается в обслуживании на протяжении всего срока службы и характеризуется низким уровнем эксплуатационных затрат. Приводом служит надежный электрический двигатель с защитой от перегрузок, рассчитанный на подключение к бытовой однофазной сети переменного тока с напряжением 220В. Встроенный манометрический переключатель с разгрузочным клапаном обеспечивает легкий холодный запуск, независимо от условий окружающей среды. Специальный редуктор, оснащенный манометром, позволяет регулировать рабочее давление, исходя из особенностей выполняемых работ. Стоит отметить, что производитель представляет десятилетнюю гарантию на ресивер от сквозной коррозии. Аппарат поставляется в картонной упаковке вместе с универсальным соединением быстроразъемного типа и рукояткой с противоскользящим покрытием.

Установка масляных и воздушных фильтров

Если по условиям применения нужен чистый воздух без содержания масла, а требованиям по производительности и времени непрерывной работы безмасляные компрессоры не удовлетворяют — решение существует. Это масляный воздушный фильтр. Он устанавливается на выходе компрессора и, пропуская через себя весь воздух в магистрали, задерживает на своих пластинах содержащуюся в нем взвесь.

Конструктивно он выполнен в виде колбы с двумя патрубками, включаемую в разрыв воздушной линии. Внутри колбы размещен фильтрующий элемент, его следует регулярно заменять. Снизу колбы может быть предусмотрен вентиль для слива задержанного масла.

Фильтр обладает рядом недостатков:

  • снижает производительность и рабочее давление;
  • требует периодической замены фильтрующего элемента и слива масла;
  • не гарантирует 100% очистки воздуха.

Поэтому там, где требуется абсолютная чистота рабочей среды, сборка (масляный компрессор + воздушный фильтр) не применяется.

Варианты выбора.

Если вам нужен дешевый простой компрессор для периодической непродолжительной работы краскопультом и продувочным пистолетом, выбирайте из недорогих безмасляных компрессоров с коаксиальным приводом. Такие предлагаются в диапазоне от 7000 до 9000 рублей

Если вам нужен компрессор для работ с использованием гайковертов, дрелей, заклепочных и гвоздезабивных пистолетов, обратите внимание на недорогие масляные компрессоры средней мощности с хорошим объемом ресивера. Такая модель обойдется вам в 7000-12000 рублей

Если вы занимаетесь оформительскими работами и предполагаете использовать пескоструйный пистолет, вам нужен компрессор, с соответствующей производительностью и рабочим давлением. Такой компрессор будет стоить от 8000 рублей.

Если вы – владелец автомастерской и предполагаете одновременное использование 2-3 гайковертов, вам потребуется масляный компрессор с большой производительностью и немаленьким объемом ресивера. Но и стоить он будет немало – от 28000 рублей.

Это интересно: Компрессор ПКСД-5.25 — технические характеристики и преимущества

Масляные и безмасляные компрессоры

Для начала давайте разберемся, какова роль масла в работе промышленного компрессора. Оно служит для смазки внутренних деталей устройства, которые в ходе работы подвержены значительным нагрузкам из-за трения. Прослойка масла создает пленку, которая облегчает ход механизма, предохраняет детали от стирания, противостоит коррозии и перегреванию.

В безмасляных моделях подобная смазка не используется, что, конечно, укорачивает срок их эксплуатации. Все дело в повышенном трении и температуре. Производители безмасляных компрессоров стараются снизить последствия разными способами — например, в конструкции винтовых машин может быть предусмотрен впрыск воды в камеру сжатия. А при изготовлении поршневых машин могут быть использованы особо прочные материалы, устойчивые к истиранию.

Судя по всему, использование масляных моделей выглядит наиболее выгодным. Но здесь все зависит от назначения машины. Масляные компрессоры допускают попадание масла в воздух на выходе. А такой эффект в некоторых областях промышленности просто недопустим. Например, к таким сферам относятся:

  • Фармацевтика
  • Пищевое производство
  • Производство мягкой мебели
  • Покрасочные работы

Также безмасляные компрессоры подходят для частой и непродолжительной работы – за короткое время использования перегрев практически исключен. В остальных случаях предпочтительнее использовать масляные компрессоры, так как они более долговечны и им реже требуется ремонт.

Мы рассмотрели основные виды компрессоров и их особенности. Отсюда нужно сделать правильный вывод — недостатки и преимущества любого типа устройства зависят не столько от него самого, сколько от правильного подбора в соответствии с условиями эксплуатации.

Особенности конструкции безмасляных моделей

В целом технико-конструкционная база у таких компрессоров схожа с масляными аналогами. Основу представляет та же поршневая группа, силовой агрегат, коленвал и т. д. Разница же сводится именно к подходам в организации системы очистки. В случае с масляным оборудованием воздушные потоки пересекаются с каналами подачи смазки. И напротив, устройство и преимущества безмасляного компрессора взаимосвязаны и обусловлены тем, что смазывающая жидкость и воздушный поток проходят по разным каналам. Масло не заливается в картер, а направляется в специальную систему очистки. Поэтому нельзя сказать, что безмасляные коаксиальные модели вовсе лишены смазки. Она лишь ограничивается конструкционными нюансами подачи, в чем есть и плюсы, и минусы.

Система смазки воздушного компрессора

Все пневматическое оборудование работает по принципу, который приводит в действие сжатый воздух, подаваемый с помощью пневматических компрессоров. Непрерывное поступление воздуха обеспечивается устойчивой работой компрессорного агрегата, с помощью смазочных материалов.

К воздушным (роторным) компрессорам относятся следующих типы:

  • спиральный и винтовой;
  • пластинчатый и жидкостно-кольцевой;
  • кулачковый и ротационно-пластинчатый.

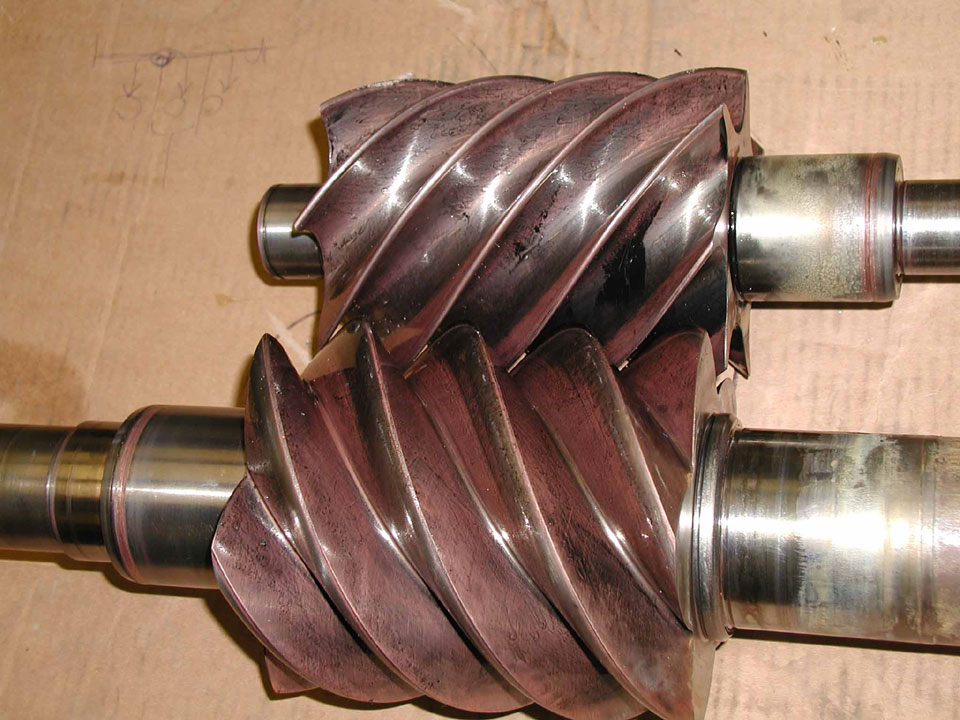

Винтовой компрессор, конструкция которого отличается от другого воздушного компрессорного оборудования, присутствием винтового блока, конструкционно включающего два типа ротора (ведомый и ведущий).

Принцип работы системы смазки винтового компрессорного агрегата состоит в следующем:

  • воздушная смесь, проходящая через систему очистки и пневмоклапан, поступает в механизм с винтами, где осуществляется смешивание воздушной смеси с масляной;
  • смазочный материал устраняет пузыри воздуха и уплотняет пространство;
  • винтовой блок нагнетает воздушно-масляную смесь в пневмосистему;
  • смесь проходит через разделитель, где воздух разделяется от масла и проходя по системе охлаждающего радиатора, поступает в ресивер или прямым ходом в пневмооборудование.

Роторный компрессор масляного типа, нуждается в смазывании специализированными компрессорными смазочными материалами. В отличии от поршневого компрессора, данный агрегат может работать длительное время без остановки, при этом не перегреваясь.

Рациональный подбор смазочных материалов, обеспечит длительную работу оборудования и снизит эксплуатационные затраты.

Устройство компрессоров винтового типа

Установки, входящие в группу винтовых компрессоров, могут быть различны, но при этом они имеют оснащение, общее для всех видов оборудования данного типа. Входящие в состав винтовых компрессоров устройства выполняют определенные функции, обеспечивая при этом эффективную и бесперебойную работу установок.

В состав винтовых компрессоров входят следующие составляющие:

  • Воздушный фильтр всасывающий – выполняет функцию очистки воздуха, который попадает в компрессорную установку. Зачастую состоит из двух элементов – предварительного фильтра, находящегося в том месте, где происходит забор воздуха, а также фильтра, расположенного перед входным клапаном.
  • Входной клапан – обеспечивает регулировку производительности всего компрессора и оснащен пневматическим управлением. Регулирование работы установки обеспечивается переходом клапана на холостой ход.
  • Винтовой блок – представляет собой один из главных рабочих элементов установки винтового типа. В состав винтового блока входят два, расположенных параллельно по отношению друг к другу ротора, одни из которых имеет вогнутый винтовой профиль, а другой – выпуклый. Именно наличие роторов отличает устройство винтовых компрессоров и принцип их действия от установок других типов.
  • Ременная передача – представляет собой два шкива, задающих необходимую скорость вращения роторов. Один из шкивов расположен на винтовой паре, а другой находится на двигателе.
  • Электродвигатель – обеспечивает вращение винтовой пары посредством муфты, редуктора или же ременного привода.
  • Масляной фильтр – проводит очистку масла, прежде чем оно возвращается в блок с винтами.
  • Отделитель масла – бак, изготовленный из металла, в середине которого расположена перегородка с отверстиями. Сила инерции, возникающая при закрутке потока, приводит к очистке воздуха от масла специальным фильтром.
  • Термостат – обеспечивает наиболее оптимальный температурный режим. При низких значениях температуры масла, термостат пропускает его, не затрагивая при этом охлаждающий радиатор, что позволяет ускорить получение наиболее оптимальной температуры в установке.
  • Охладитель масла – выполняет функции охлаждения масла, после того, как оно отделилось от сжатого воздуха.
  • Концевой охладитель воздуха – охлаждает до необходимого уровня сжатый воздух перед тем, как он подается потребителю.
  • Предохранительный клапан – обеспечивает безопасную работу устройства и предотвращает его поломку. Данный клапан срабатывает при значительном повышении уровня давления в маслоотделительном баке, которое может вывести из строя все оборудование.
  • Система трубопроводов – имеет различные трубопроводы для воздушно-масляной смеси, воздуха и масла.
  • Реле давления – устанавливает параметры и режим работы установки в зависимости от показателей уровня давления. Так, при достижении максимального значения давления, работа винтовых компрессоров переходит на холостой ход. При снижении давления установка вновь начинает работать.
  • Блок управления – необходим для электронного управления и контроля над работой оборудования, а также позволяет передавать на дисплей все необходимые рабочие параметры и характеристики компрессора.
  • Вентилятор – предназначен для забора воздуха в компрессор с одновременным охлаждением рабочих деталей и элементов оборудования.

Основные отличия

В зависимости от особенностей уплотнителей компрессоры бывают со смазкой (масляные) и без нее (безмасляный). Рассмотрим их основные особенности и отличия.

В конструкции

В конструкции компрессора масляного типа используется система подачи масла (трубки, лубрикатор, насос). Дополнительно она усложняется также наличием нескольких отверстий на стенках цилиндра и его крышке. За счет наличия смазки трение между кольцами масляной системы и стенками цилиндра снижается до минимума. Поршень дополнительно монтируется разрезными маслосъемными кольцами с пазами для отвода смазки.

Безмасляные компрессоры имеют на поршне 2 вида колец. Уплотнительные предотвращают утечку газа, направляющие не дают поршню соприкоснуться со стенками цилиндра. Кольца изготавливаются из полимерных составов, графитовых соединений, фоторопласта.

НА ЗАМЕТКУ

. Кольца безмасляных компрессоров бесконтактные, поэтому износ наступает очень быстро. Из-за сниженного ресурса таких колец рабочий цикл изделия при высоком давлении составляет не более 200 часов.

В назначении

Условно компрессоры можно разделить на три большие группы: промышленные (наиболее мощные соответственно), полупромышленные (до 1000 л/мин) и бытовые. Последние представляют собой автономные устройства для воздухоподачи холодильникам, небольших установок, пневматических инструментов и пр. Выбор подходящей модели в этом случае зависит исключительно от личных предпочтений, типа и объема работ. Безмасляные – оптимальный вариант для краткосрочных работ, масляные – для длительных.

При выборе подходящего промышленного компрессора следует учитывать пару вспомогательных критериев:

  • Тип газа – компрессоры масляного типа стоит выбирать очень тщательно, поскольку с некоторыми видами газа смазка может вступить в неконтролируемую реакцию и произойдет взрыв;
  • Частота обслуживания – лучше выбрать агрегаты со значительным эксплуатационным ресурсом.

В эксплуатации

В процессе использования компрессора со смазкой ее уровень должен быть под постоянным контролем с периодическим добавлением нужного количества и заменой масла. Причем к применению рекомендованы специальные марки. Если речь о переносных (мобильных) моделях компрессоров, их необходимо держать строго в горизонтальном положении (иначе это чревато выливанием масла из бака).

У безмасляных компрессоров нет таких проблем, как у агрегатов с маслосистемой, но при этом подобные устройства требуют регулярной замены поршневых колец. Что касается остальных действий, связанных с обслуживанием компрессоров, (очистка фильтров, проверка аппаратуры и пр.), то здесь все идентично, независимо от типа агрегата.

Wester WK1200

  • Производительность – 180 л/мин.
  • Максимальное давление – 8 бар.
  • Потребляемая мощность – 1,1 кВт.
  • Масса – 6,1 кг.

Wester WK1200 – надежный безмасляный компрессор поршневого типа, предназначенный для обеспечения пневматического инструмента чистым сжатым воздухом без масляных включений. Модель идеально подходит для выполнения малярных работ в условиях гаража или небольшой автомобильной мастерской. Благодаря особенностям конструкции компрессор работает гораздо тише по сравнению с масляными аналогами. Компактные размеры позволяют использовать модель даже в условиях ограниченного пространства. Для переноски аппарата имеется удобная ручка.

Модель характеризуется надежностью исполнения. Отверстия в корпусе обеспечивает эффективный отвод тепла за счет естественной циркуляции воздуха, а встроенный предохранитель защищает двигатель от перегрузок. Стоит отметить, что аппарат требует минимального вмешательства человека в процессе эксплуатации – обслуживание сводится к очистке корпуса от загрязнений и периодической проверке манометра, сетевого кабеля и других элементов конструкции на предмет отсутствия повреждений. Компрессор поставляется в картонной упаковке вместе с подкачивающим пистолетом, оснащенным манометром и набором переходников. Производитель представляет на модель официальную пятилетнюю гарантию, что подтверждает качество исполнения аппарата.

Плюсы и минусы аппарата без смазочного состава

В химической, медицинской отрасли и в сфере питания нельзя загрязнять воздух, поэтому использование масляного компрессора запрещено. В таком случае эксплуатируется только безмасляное оборудование.

Преимущества:

  • все детали обладают низким коэффициентом трения, могут функционировать без смазки;
  • экономия на сопровождающем оборудовании, так как не требуется приобретать масло, сепараторы и фильтры.

Недостатки:

  • в ходе работы наблюдается трение ключевых деталей, в результате чего они изнашиваются. Поэтому безмасляные аппараты служат намного меньше.
  • сложный механизм, необходимость сборки агрегата из дорогих материалов. В связи с этим высокая стоимость по сравнению с масляным видом.

Винтовые и поршневые компрессоры — какие лучше?

Даже если вы много раз слышали мнение о том, что винтовые компрессоры во многом превосходят поршневые аналоги, не стоит сразу отдавать предпочтение первым. Сначала нужно задуматься о том, в каких условиях будут применяться машины. Для некоторых типов работ требуется высокое давление сжатого воздуха, которое может обеспечить лишь поршневой компрессор. Но обо всем по порядку.

  • Энергопотребление. И винтовые, и поршневые компрессоры в этом плане обычно имеют примерно одинаковые характеристики. Исключение составляют ситуации, когда речь идет о винтовых аппаратах, оснащенных блоком регулирования частоты вращения электродвигателя. Тогда потребление энергии сокращается довольно значительно.
  • Смена режимов работы. Часто от компрессора требуется непрерывная работа. Но в некоторых случаях использование сжатого воздуха необходимо только в определенные, относительно короткие периоды. Особенность конструкции винтового компрессора такова, что частые включения и выключения плохо сказываются на работе механизма, поэтому в такие моменты возможны поломки. Поршневые машины не так «привередливы» и хорошо переносят смену режимов.
  • Установка. В этом вопросе ведут винтовые компрессоры — это устройство достаточно поставить на ровную поверхность и подключить к электросети, и оно готово к работе. А для установки поршневого компрессора обычно требуется возвести специальный фундамент, так как его работа связана с повышенным уровнем вибраций.
  • Дополнительные затраты. При покупке поршневого аппарата, придется приобрести еще и специальный ресивер, сглаживающий пульсации давления. Винтовые машины лишены такой проблемы.
  • Внешние факторы.Если компрессор будет находиться в сильно загрязненном и запыленном помещении, то лучше отдать предпочтение поршневой машине. Винтовые устройства могут пострадать от попадания внутрь механизма частиц пыли и грязи — винтовая пара попросту заклинит.
  • Воздух на выходе. Винтовые компрессоры оснащены фильтрами, поэтому никаких дополнительных приспособлений для получения относительно чистого воздуха не требуется. А поршневые аппараты выдают тот воздух, который получают на входе — но с примесями пыли и продуктов износа, например, парами масла. Конечно, можно приобрести специальные фильтры, но это требует дополнительных вложений.

Если подводить итоги этого краткого обзора, можно сделать следующие выводы. Использование винтовых компрессоров оправдано, когда требуется их постоянная работа и чистый воздух на выходе. А поршневые машины больше подходят для переменного типа использования и для установки в сильно загрязненных помещениях.

Кратон AC-300-50-OFS

  • Производительность – 300 л/мин.
  • Максимальное давление – 8 бар.
  • Потребляемая мощность – 2,0 кВт.
  • Объем ресивера – 50 л.
  • Габаритные размеры – 750x360x640 мм.
  • Масса – 45 кг.

Кратон AC-300-50-OFS – мощный безмасляный компрессор поршневого типа с прямой передачей, который идеально подходит для выполнения различных гаражных работ, требующих интенсивной подачи сжатого воздуха, включая использование пневматического инструмента, а также покраску автомобилей и металлических конструкций. Аппарат гарантирует подачу чистого сжатого воздуха, в котором отсутствует масляная пыль, способная снизить качество выполняемых работ или повредить подключенное оборудование.

Для перемещения по участку аппарат оснащен колесами большого диаметра, которые легко справляются с преодолением незначительных неровностей, а также удобной рукояткой с мягким противоскользящим покрытием. Литой чугунный цилиндр, поршневые кольца из материала с низким коэффициентом трения, а также качественные клапанные пластины из пружинной стали обеспечивают продолжительный срок службы аппарата. Предохранительный клапан ограничивает максимальное давление сжатого воздуха в ресивере и защищает его от разрушений и перегрузок. Для отображения давления имеются два компрессора, установленные на выходе из аппарата и в ресивере. Комплект поставки включает в себя два воздушных фильтра, два транспортировочных колеса, а также две опоры с виброгасящим покрытием.

На что обращать внимание при покупке компрессора

Производители компрессоров предлагают широкий ассортимент моделей, выбрать из которых подходящий вариант бывает довольно сложно. Выбор зависит от целенаправленности использования агрегата. Перед покупкой нужно определить, какой прибор требуется: промышленный, бытовой или профессиональный.

Поэтому основными критериями выбора масляных и безмасляных компрессоров являются:


Выбор компрессоров

  • назначение;
  • мощность двигателя;
  • производительность;
  • емкость ресивера;
  • производитель.

Бытовые компрессоры подойдут для работы в гараже, когда требуется покрасить небольшие детали. Профессиональная техника обладает повышенным ресурсом и оснащается ременным приводом. Эта деталь сокращает частоту вращения двигателя, что продлевает срок эксплуатации нагнетателя.

Производительность зависит от вида прибора: для пистолета с продувкой будет достаточно 200 л/мин, а вот для ударного гайковерта понадобится не менее 500 л/мин. На этот показатель напрямую влияет мощность. Для профессиональных компрессоров необходимо трехфазное подключение электросети, если такого нет – стоит остановиться на бытовом.

Еще один важный компонент – ресивер, стабилизирующий давление сжатого воздуха. Его объем начинается от 3 л, и может превышать 50 л. В домашних условиях достаточно 10 л., в промышленных – 100 литров.

PATRIOT WO 24-160

  • Производительность – 160 л/мин.
  • Максимальное давление – 8 бар.
  • Потребляемая мощность – 1,1 кВт.
  • Объем ресивера – 24 л.
  • Габаритные размеры – 560х250х570 мм.
  • Масса – 18,5 кг.

PATRIOT WO 24-160 – производительный безмасляный компрессор поршневого типа, который идеально подходит для подачи сжатого воздуха пневматическому инструменту и выполнению покрасочных работ. Модель рассчитана на повторно-кратковременный, непродолжительный режим работы. Благодаря компактным размерам аппарат легко поместится в багажнике среднего легкового автомобиля, что делает модель идеальным выбором для выездных работ. Большие колеса с эластичным покрытием обеспечивают удобное перемещение аппарата по территории производственного участка, а специальная ножка с резиновым амортизатором снижает уровень вибрации в процессе эксплуатации и гарантирует устойчивое положение аппарата.

Аппарат отличается низким уровнем шума в процессе работы, что связано с особенностями конструкции модели. Приводом служит надежный электрический двигатель, оснащенный защитой от перегрузки. Встроенный прессостат поддерживает постоянное давление в ресивере, автоматически регулируя интенсивность подачи воздуха. Подключение инструментов осуществляется с помощью удобного быстросъемного штуцера, установка которого не требует использования вспомогательных приспособлений.
