Как использовать захваты?

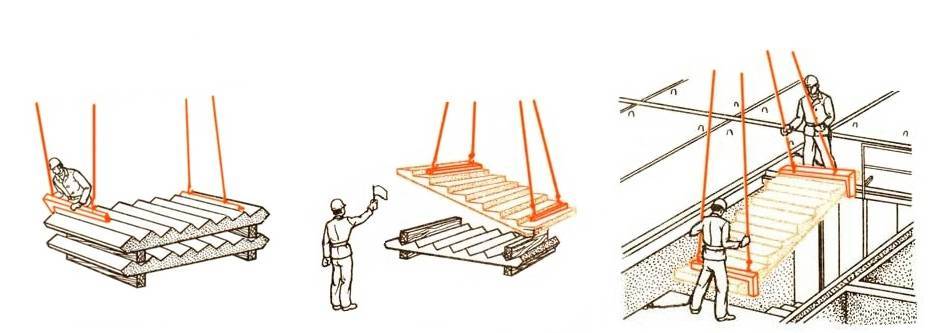

Последовательность такелажных операций включает в себя переворот лестничного марша, складированного обычно на торец, крепление его к захватам (из соображений безопасности рассматриваемые приспособления используют только в паре), прикрепление их к такелажным узлам, фиксацию марша в захвате винтом и цепью, а затем подъём на необходимую высоту при помощи подъёмно-транспортного средства.
Применение вилочного захвата позволяет разнообразить приёмы транспортирования лестничных маршей, которые в этом случае можно безопасно перемещать и прямо, и с наклоном, используя при этом различные исполнения крюков и строп. Траверса вводится до упора в стенку скобы с одной из сторон марша, поджимается страховочным винтом, и фиксируется с противоположной стороны цепью, которая обхватывает марш по всей его ширине. Аналогично устанавливают и второй захват.
При монтаже лестничного марша с применением вилочных захватов работают два стропальщика, каждый со своим захватом. Вначале отсоединяют блокировочную цепь, а после того, как марш предварительно установлен на требуемое место, последовательно разблокируют грузовые винты. После этого вилочные захваты могут быть извлечены.
Конструкция
В комплект входят канатные стропы типа 4СК длиной 2,5м и дополнительные стропы 1СК длиной 1,0м, с помощью которых выставляется угол монтажа марша. Конструкция захватов позволяет быстро производить их установку и съем, при этом обеспечивается надлежащий уровень безопасности и надежности фиксации груза. Дополнительно регулировать угол наклона лестничного марша можно устанавливая захваты на ту или иную ступень.
Почему не безопасно производить монтаж лестничного марша используя только стропы 4СК? Так как панель марша находится в горизонтальном положении, при опускании она сначала опирается на верхний пролет. При этом две ветви стропа провисают и не несут нагрузки, поэтому вес груза распределется между оставшимися ветвями, которые могут быть не расчитаны на такую нагрузку.
Также лестничный марш ложится ребром, что при контакте может привести к повреждению панели перекрытия или самого марша. Поэтому монтаж панели лестничного марша целесообразнее производить с наклоном панели, в этом случае данные риски будут минимальны.
| Обозначение | г/п,т | А | В | С | Захваты | Вес, кг |
| КГП 04-1,6-820 | 1,6 | 820 | 200 | 600 | ЗЛМ-1,0-820-200 | 100 |
| КГП 04-1,6-1050 | 1,6 | 1050 | 200 | 700 | ЗЛМ-1,0-1050-200 | 125 |
| КГП 04-1,6-1200 | 1,6 | 1200 | 220 | 800 | ЗЛМ-1,0-1200-220 | 145 |
| КГП 04-1,6-1350 | 1,6 | 1350 | 220 | 900 | ЗЛМ-1,0-1350-220 | 174 |
| КГП 04-1,6-1500 | 1,6 | 1500 | 220 | 1000 | ЗЛМ-1,0-1500-220 | 190 |
| КГП 04-2,0-820 | 2,0 | 820 | 200 | 600 | ЗЛМ-1,25-820-200 | 125 |
| КГП 04-2,0-1050 | 2,0 | 1050 | 200 | 700 | ЗЛМ-1,25-1050-200 | 145 |
| КГП 04-2,0-1200 | 2,0 | 1200 | 220 | 800 | ЗЛМ-1,25-1200-220 | 175 |
| КГП 04-2,0-1350 | 2,0 | 1350 | 220 | 900 | ЗЛМ-1,25-1350-220 | 190 |
| КГП 04-2,0-1500 | 2,0 | 1500 | 220 | 1000 | ЗЛМ-1,25-1500-220 | 210 |
| КГП 04-2,5-820 | 2,5 | 820 | 200 | 600 | ЗЛМ-1,6-820-200 | 155 |
| КГП 04-2,5-1050 | 2,5 | 1050 | 200 | 700 | ЗЛМ-1,6-1050-200 | 185 |
| КГП 04-2,5-1200 | 2,5 | 1200 | 220 | 800 | ЗЛМ-1,6-1200-220 | 215 |
| КГП 04-2,5-1350 | 2,5 | 1350 | 220 | 900 | ЗЛМ-1,6-1350-220 | 245 |
| КГП 04-2,5-1500 | 2,5 | 1500 | 220 | 1000 | ЗЛМ-1,6-1500-220 | 275 |
| КГП 04-3,2-820 | 3,2 | 820 | 200 | 600 | ЗЛМ-2,0-820-200 | 125 |
| КГП 04-3,2-1050 | 3,2 | 1050 | 200 | 700 | ЗЛМ-2,0-1050-200 | 145 |
| КГП 04-3,2-1200 | 3,2 | 1200 | 220 | 800 | ЗЛМ-2,0-1200-220 | 175 |
| КГП 04-3,2-1350 | 3,2 | 1350 | 220 | 900 | ЗЛМ-2,0-1350-220 | 190 |
| КГП 04-3,2-1500 | 3,2 | 1500 | 220 | 1000 | ЗЛМ-2,0-1500-220 | 210 |
Захват для лестничных маршей ЗЛМ
Продажа захватов для подъема лестничных маршей ЗЛМ со склада (СПб, Москва, Челябинск, Казань) от производителя, производство на заводах-изготовителях и поставки.Прайс-листы с ценами на грузозахватные приспособления для бетонных изделий запрашивайте в отделе грузоподъемного оборудования.
| Захваты для подъема лестничных маршей ЗЛМ. Изготавливаются в соответствии с требованиями ТР ТС 010/2011, ФНП ПБ ОПО, ТУ 5225-007-55355339-2006.Гарантийный срок производителя: 6 месяцев со дня ввода в эксплуатацию. Захваты ЗЛМ предназначены для подъема и перемещения лестничных маршей в процессе их складирования и установки. Сложная геометрическая форма лестничного марша создает ряд проблем при его подъеме и перемещении. Лестничный марш достаточно сложно надежно зафиксировать и процесс строповки может занять значительный промежуток времени. Для решения этой задачи используются захваты ЗЛМ. Захват ЗЛМ имеет конструкцию вилочного типа, при этом захват подбирается так, чтобы его рабочая длина (размер А) соответствовала ширине лестничного марша. Это позволяет установить его вплотную к стеновой панели. Пара захватов может дополнительно комплектоваться стропами 4СК и 1СК, длины которых подбираются таким образом, чтобы угол установки лестничного марша соответствовал заданному. Для удобного выбора оборудования разработан комплект приспособлений КГП 04 (01).В комплект приспособлений входит два захвата, строп типа 4 СК L=2500 и два стропа типа 1 СК L=1000.Такая комплектация дает возможность реrулировать угол установки лестничного марша при его монтаже. |
РАЗМЕРЫ ЗАХВАТОВ ДЛЯ ЛЕСТНИЧНЫХ МАРШЕЙ ЗЛМ.
| Код товара | Обозначение | Г/п, т | A, мм | H, мм | Масса, кг |
| 41647 | ЗЛМ-1,0-1050-180 | 1,0 | 180 | 1050 | 49,5 |
| 44813 | ЗЛМ-1,0-820-220 | 1,0 | 220 | 820 | 38,7 |
| 44812 | ЗЛМ-1,0-820-200 | 1,0 | 200 | 820 | 38,3 |
| 44811 | ЗЛМ-1,0-1500-220 | 1,0 | 220 | 1500 | 89,7 |
| 44810 | ЗЛМ-1,0-1500-200 | 1,0 | 200 | 1500 | 89,0 |
| 44809 | ЗЛМ-1,0-1350-220 | 1,0 | 220 | 1350 | 76,0 |
| 44808 | ЗЛМ-1,0-1350-200 | 1,0 | 200 | 1350 | 75,5 |
| 44807 | ЗЛМ-1,0-1200-220 | 1,0 | 220 | 1200 | 60,6 |
| 44806 | ЗЛМ-1,0-1200-200 | 1,0 | 200 | 1200 | 60,1 |
| 44805 | ЗЛМ-1,0-1050-220 | 1,0 | 220 | 1050 | 50,4 |
| 44804 | ЗЛМ-1,0-1050-200 | 1,0 | 200 | 1050 | 50,0 |
| 41641 | ЗЛМ-1,0-820-180 | 1,0 | 180 | 820 | 38,0 |
| 41653 | ЗЛМ-1,0-1200-180 | 1,0 | 180 | 1200 | 59,6 |
| 41659 | ЗЛМ-1,0-1350-180 | 1,0 | 180 | 1350 | 74,9 |
| 41661 | ЗЛМ-1,0-1500-180 | 1,0 | 180 | 1500 | 88,5 |
| 41672 | ЗЛМ-1,25-1050-180 | 1,25 | 180 | 1050 | 53,6 |
| 44844 | ЗЛМ-1,25-820-200 | 1,25 | 200 | 820 | 41,3 |
| 44843 | ЗЛМ-1,25-1500-220 | 1,25 | 220 | 1500 | 100,9 |
| 44842 | ЗЛМ-1,25-1500-200 | 1,25 | 200 | 1500 | 100,5 |
| 44841 | ЗЛМ-1,25-1350-220 | 1,25 | 220 | 1350 | 82,0 |
| 44840 | ЗЛМ-1,25-1350-200 | 1,25 | 200 | 1350 | 81,5 |
| 44839 | ЗЛМ-1,25-1200-220 | 1,25 | 220 | 1200 | 64,1 |
| 44838 | ЗЛМ-1,25-1200-200 | 1,25 | 200 | 1200 | 63,6 |
| 44837 | ЗЛМ-1,25-1050-220 | 1,25 | 220 | 1050 | 54,5 |
| 44836 | ЗЛМ-1,25-1050-200 | 1,25 | 200 | 1050 | 54,0 |
| 41668 | ЗЛМ-1,25-820-180 | 1,25 | 180 | 820 | 40,9 |
| 41676 | ЗЛМ-1,25-1200-180 | 1,25 | 180 | 1200 | 63,1 |
| 41681 | ЗЛМ-1,25-1350-180 | 1,25 | 180 | 1350 | 80,9 |
| 41685 | ЗЛМ-1,25-1500-180 | 1,25 | 180 | 1500 | 100,0 |
| 44845 | ЗЛМ-1,25-820-220 | 1,25 | 220 | 820 | 41,7 |
| 44865 | ЗЛМ-1,6-1200-220 | 1,6 | 220 | 1200 | 86,7 |
| 44848 | ЗЛМ-1,6-1050-200 | 1,6 | 200 | 1050 | 72,5 |
| 44849 | ЗЛМ-1,6-1050-220 | 1,6 | 220 | 1050 | 73,1 |
| 44850 | ЗЛМ-1,6-1350-200 | 1,6 | 200 | 1350 | 104,9 |
| 44851 | ЗЛМ-1,6-1350-220 | 1,6 | 220 | 1350 | 105,7 |
| 44852 | ЗЛМ-1,6-1500-200 | 1,6 | 200 | 1500 | 132,2 |
| 44853 | ЗЛМ-1,6-1500-220 | 1,6 | 220 | 1500 | 133,1 |
| 44854 | ЗЛМ-1,6-820-200 | 1,6 | 200 | 820 | 51,4 |
| 44855 | ЗЛМ-1,6-820-220 | 1,6 | 220 | 820 | 51,9 |
| 44864 | ЗЛМ-1,6-1200-200 | 1,6 | 200 | 1200 | 86,1 |
| 41696 | ЗЛМ-1,6-1050-180 | 1,6 | 180 | 1050 | 71,9 |
| 41700 | ЗЛМ-1,6-1200-180 | 1,6 | 180 | 1200 | 85,4 |
| 41704 | ЗЛМ-1,6-1350-180 | 1,6 | 180 | 1350 | 104,2 |
| 41710 | ЗЛМ-1,6-1500-180 | 1,6 | 180 | 1500 | 131,3 |
| 41690 | ЗЛМ-1,6-820-180 | 1,6 | 180 | 820 | 50,8 |
| 44856 | ЗЛМ-2,0-1200-200 | 2,0 | 200 | 1200 | 99,1 |
| 44863 | ЗЛМ-2,0-820-220 | 2,0 | 220 | 820 | 60,8 |
| 44862 | ЗЛМ-2,0-820-200 | 2,0 | 200 | 820 | 60,2 |
| 44861 | ЗЛМ-2,0-1500-220 | 2,0 | 220 | 1500 | 140,1 |
| 44860 | ЗЛМ-2,0-1500-200 | 2,0 | 200 | 1500 | 139,2 |
| 44859 | ЗЛМ-2,0-1350-220 | 2,0 | 220 | 1350 | 121,4 |
| 44858 | ЗЛМ-2,0-1350-200 | 2,0 | 200 | 1350 | 120,6 |
| 44857 | ЗЛМ-2,0-1200-220 | 2,0 | 220 | 1200 | 99,9 |
| 41714 | ЗЛМ-2,0-820-180 | 2,0 | 180 | 820 | 59,6 |
| 41719 | ЗЛМ-2,0-1050-180 | 2,0 | 180 | 1050 | 102,5 |
| 41724 | ЗЛМ-2,0-1200-180 | 2,0 | 180 | 1200 | 98,3 |
| 41727 | ЗЛМ-2,0-1350-180 | 2,0 | 180 | 1350 | 119,7 |
| 41732 | ЗЛМ-2,0-1500-180 | 2,0 | 180 | 1500 | 138,3 |
| 44476 | ЗЛМ-2,0-1050-200 | 2,0 | 200 | 1050 | 78,1 |
| 44477 | ЗЛМ-2,0-1050-220 | 2,0 | 220 | 1050 | 78,8 |
Заказать и купить захват для лестничных маршей ЗЛМ вы можете с заказом отгрузки транспортными компаниями в города: Архангельск, Владивосток, Волгоград, Воронеж, Екатеринбург, Ижевск, Иркутск, Казань, Кемерово, Краснодар, Красноярск, Москва, Нижний Новгород, Новосибирск, Омск, Оренбург, Пенза, Пермь, Ростов-на-Дону, Санкт-Петербург, Самара, Саратов, Тюмень, Уфа, Чебоксары, Челябинск, Ярославль и прочие регионы России.
