Способы монтажа

При устройстве стен и перегородок сэндвич-панели могут устанавливаться вертикально, либо укладываться горизонтально. Выбор схемы крепления сэндвич-панелей зависит от типа здания, архитектурного и дизайнерского решения проекта. Вертикальный монтаж чаще используется при строительстве относительно невысоких зданий.

Каждый способ имеет свои особенности, отличия узлов крепления сэндвич-панелей. Необходимо рассмотреть процесс монтажа подробнее.

Горизонтальный монтаж

Вариант предусматривает крепление конструкции к вертикальным направляющим. Для этого используют основные и промежуточные (фахверковые) колонны. Сэндвичи укладываются горизонтально, начиная от цоколя. Монтаж ведется до обреза кровли либо завершается парапетным блоком, который перекрывают отливным профилем.

Количество панелей по высоте рассчитывается таким образом, чтобы на монтаж всей конструкции ушло целое количество элементов. Если это по какими-либо причинам невозможно, дополнительно заказывают доборные конструкции меньшей ширины. То же касается длины блоков: сумма длин должна соответствовать всей длине здания.

Герметизацию швов между боковыми гранями конструкций выполняют с помощью прокладки полиэфирной ваты, других упругих утеплителей, не дающих усадки со временем. Вертикальные стыки герметизируют монтажной пеной и закрывают накладками. Как вариант, возможно использование элементов со специально оформленными торцовыми замками, обеспечивающими плотный стык. Наружные и внутренние вертикальные углы обрамляются угловыми профилями.

Вертикальный вариант монтажа

Особенностью монтажа панелей при вертикальном способе является фиксация на горизонтальных прогонах, которые в свою очередь крепят к колоннам (стойкам) каркаса здания.

Длина отдельной плиты обычно соответствует высоте всего здания либо одному или нескольким этажам.

Монтаж начинают от угла, двигаясь по одной стене. Каждая последующая деталь плотно прижимается к уже установленной. Швы герметизируются упругой утеплительной прокладкой либо заполняются полиуретановой пеной. Боковые и торцевые грани сэндвич-панелей имеют особую конструкцию, обеспечивающую их плотное сопряжение. Швы закрываются отливами либо нащельниками. Углы здания обрамляются фигурными накладками.

Инструменты для монтажа сэндвич панелей

Несмотря на простоту конструкции, прочность и долговечность, трехслойная металлическая сэндвич панель требует особого к себе отношения. Категорически запрещено разрезать ее углошлифовальной машинкой, в простонародье «болгаркой», так как это может повлечь необратимые последствия в виде нарушения целостности декоративно защитного полимерного слоя и последующее снижение эксплуатационных характеристик. В процессе резки абразивным инструментом края среза разогреваются до запредельных температур, что провоцирует выжигание защитного слоя, а искры, попадающие на окрашенную поверхность, могут повредить защитное покрытие.

Рекомендуемые инструменты для монтажа:

  • Сабельная пила;
  • Электролобзик;
  • Электродрель с соответствующей насадкой или шуруповерт;
  • Плунжерный пистолет;

Приспособления для монтажа сэндвич-панелей

Также вариант «крепление в замок» не подойдет для панелей большой длины.

Захват «сквозное просверливание»

Сквозное просверливание применяется в процессе вертикального монтажа. Метод достаточно простой. Заключается в просверливании металлической части панели с последующим креплением штифтом к захвату. Сложность состоит в том, что сверловка отверстий должна быть максимально точной с обеих сторон. Скрепляющий штифт должен войти строго перпендикулярно края панели и параллельно подъемному механизму. Отверстия, образовавшиеся в результате подъема, впоследствии закрываются фасонными или крепежными элементами. Метод не актуален для панелей, обладающих большим весом или нестандартной длиной.

Важно! При условии применения механических захватов обязательно использование мягких (текстильных) строп. Текстильные стропы полностью обхватывают и надежно удерживают конструктивный элемент до тех пор, пока панель не будет перемещена и смонтирована

Вакуумные захваты для сэндвич-панелей

Для подъема, перемещения и установки сэндвич панелей используют еще один, более современный и надежный тип грузозахватных устройств — вакуумный захват (траверсная надставка). Такой тип уникального оборудования может быть использован с любым видом подъемных механизмов.

С помощью вакуумного захвата возможно безопасно и быстро осуществлять вертикальный и горизонтальный монтаж кровельных и стеновых сэндвич панелей. Сборочные работы могут выполняться и под углом (монтаж скатной кровли), причем рисунок профиля сэндвич панели может быть любым.

Конструкции вакуумных захватов

Конструкция вакуумного захвата состоит из металлической круглой или прямоугольной присоски с герметизирующим эластичным уплотнением — формованной вакуумной пластины (ВП). Материалом для изготовления ВП может служить: резина, натуральный и белый каучук, силикон (высокотемпературный материал), нитрил (маслостойкий).

К присоскам посредством шланга подключен вакуумный насос. При захватывании груза присоска накладывается на его поверхность и поворотом специального крана подключают к вакуумному насосу. Герметизирующее уплотнение не дает возможность воздуху попасть в полость между грузом и диском, груз захватывается.

Специализированные вакуумные присоски и направляющие устанавливаются между ребрами жесткости сэндвич панелей в центре транспортируемого материала, для равномерного распределения нагрузки по всем присоскам. Количество установленных присосок может быть от 1 до 12-ти.

В конструкцию вакуумного захвата входит и опирающийся на плоскую пружину шарнир, благодаря которому захват способен самостоятельно устанавливаться на поверхность транспортируемого груза.

В случае непредвиденного отключения вакуумного насоса, к нему присоединен дополнительный резервуар, который позволяет удерживать даже весьма тяжелые сэндвич панели длительное время.

Такое вакуумное оборудование может работать от двух сменных аккумуляторных батареи. Это дает возможность выполнять подъем сэндвич панелей автономно, в отдалении от источников электроснабжения. Емкости батареи хватает до 250 непрерывных циклов присасывания.

Конструкция такого вида захватов зависит и от методов создания разреживания в вакуумной камере и способов ее девакуумизации.

Преимущества вакуумных захватов

Вакуумные захваты (траверсы) имеют ряд преимущественных особенностей при монтаже сэндвич панелей:

  • Присоски обеспечивают сохранность поверхности, не оставляют повреждений и не деформируют профильные листы сэндвич панелей в точке захвата
  • Отсутствие сдвига и коробления панели в момент ее фиксации и переноски
  • Надежность, удобство закрепления
  • Высокая скорость монтажа (в день возможно установить от 500 до 800 кв. м.)
  • Для монтажа листа сэндвич панели достаточно двух, трех человек
  • Высокое качество выполняемых работ
  • Универсальность конструкции
  • Возможность изменять ориентацию (допускается вращение на 360 градусов) сэндвич панели в подвешенном состоянии
  • Широта функциональных возможностей, легкость перемещения сэндвич панелей нестандартной длины (до 26 метров! )
  • Простота и легкость эксплуатации
  • Возможен перенос панели к месту монтажа прямо из стопки, без предшествующей подготовки, что дает существенную экономию времени и места под разгрузку

Захват с вакуумными присосками подойдет для монтажа металлических, ДВП, ПВХ, магнезитовых сэндвич панелей с наполнителями всех типов.

Стоимость вакуумных захватов для сэндвич-панелей

Важно знать, что подбирая вакуумный захват для сэндвич панели, цена его буде напрямую зависеть от брэнда производителя и от таких технических характеристик:

  • Усилие сжатия
  • Грузоподъемность
  • Минимальный и максимальный интервал захвата
  • Габаритные размеры
  • Толщину панелей и их вес
  • Технологические возможности, наличие дополнительного укомплектования

При монтаже сэндвич панелей захваты — это весьма нужные грузоподъемные приспособления, которые существенно облегчают монтажные работы. С их помощью возводят быстросборные и быстровозводимые конструкции из сэндвич-панелей, спортивные сооружения, промышленные цеха, торговые центры.

Как поднять сэндвич панель на нужную высоту

При выполнении горизонтальной установки изделия сначала ставят вертикально вручную на специальные прокладки, которые препятствуют деформации замка плиты. Опытные строители не рекомендуют поднимать материал непосредственно с паллеты. В противном случае можно допустить деформацию замков.

Стыковке изделий следует быть вертикальной. Нужно избегать стыков под углом, так это также может повлечь за собой деформацию замков.

В случае вертикального монтажа специалисты советуют применять механический захват, закрепляющийся сквозным просверливанием. Отверстия, полученные в процессе подъема, можно будет закрыть при помощи крепления и фасонных элементов.

Подведем итоги

Захват для монтажа сэндвич панелей — это крайне необходимое приспособление при выполнении облицовки фасада зданий и сооружений своими руками и с использованием материала по типу сэндвич. Это значительным образом облегчает труд строителей и сокращает время, необходимое на осуществление облицовки фасада здания. Такие механизмы бывают нескольких видов, и при выборе одного из них нужно исходить из особенностей вашего здания и применяемой облицовки.

Особенности монтажа и ухода за поверхностью

Подводя итоги вышесказанному, необходимо отметить ряд особенностей монтажа и ухода за этим материалом. Так, к примеру, перед тем как приступить к монтажу стен, необходимо обеспечить надёжную изоляцию нижних сэндвич-панелей от проникновения влаги от фундамента здания.

Первым слоем нужно уложить битумный картон (рубероид), а поверх него — слой минваты. Ширина такого “слоёного пирога” должна превышать ширину стены из панелей на 10 мм с каждой стороны, причём укладку минеральной ваты нужно производить таким образом, чтобы она полностью заполнила пазы нижних панелей.

Защитное покрытие на сэндвич-панелях, которое наносится в процессе их производства, является довольно неустойчивым, поэтому при монтаже следует проявлять особую аккуратность. После окончания строительства в ходе эксплуатации здания необходимо производить регулярный осмотр поверхности панелей, а при обнаружении повреждений — восстанавливать с применением специальных ремонтных красителей.

Загрязнения же легко устраняются при помощи щётки средней жёсткости, смоченной в мыльной воде. Заводскую защитную плёнку нужно снимать сразу по окончании монтажных работ, но делать это необходимо только в сухую и нежаркую погоду.

Текстильные стропы

Применение текстильных строп для поднятия стеновых элементов оправдано только с экономической точки зрения. Дело в том, что цена строп невысокая. Но их использование принесет много неудобств, связанных с фиксацией и расстроповкой груза:

  • Стеновые элементы на строительных площадках уложены горизонтально, что вызывает трудности крепления строп. Иногда это сделать, вообще, невозможно.
  • Установленная на свое постоянное место панель прижимает стропы своим весом, что исключает возможность свободно их извлечь, не сдвигая стеновой элемент.
  • Использование строп ограничено габаритами груза. Подъем длинных сэндвич-панелей невозможно из-за малого угла между ответвлениями строп. Это может привести к деформации стенового элемента с последующим изломом.

Применение текстильных строп оправдано только совместно с механическими захватами.

Механический тип захватов

Механические захваты разделяются по таким характеристикам:

  • захваты механического типа — рычажковый, струбциновый и т. д.;
  • грузоподъемность — до полутонны кг;
  • ширина раскрытия — зависит от толщины стенового или кровельного материала;
  • конструкция рамы — толстолистовая или трубчатая.

Для работы с сэндвич-панелями используют различные механические приспособления

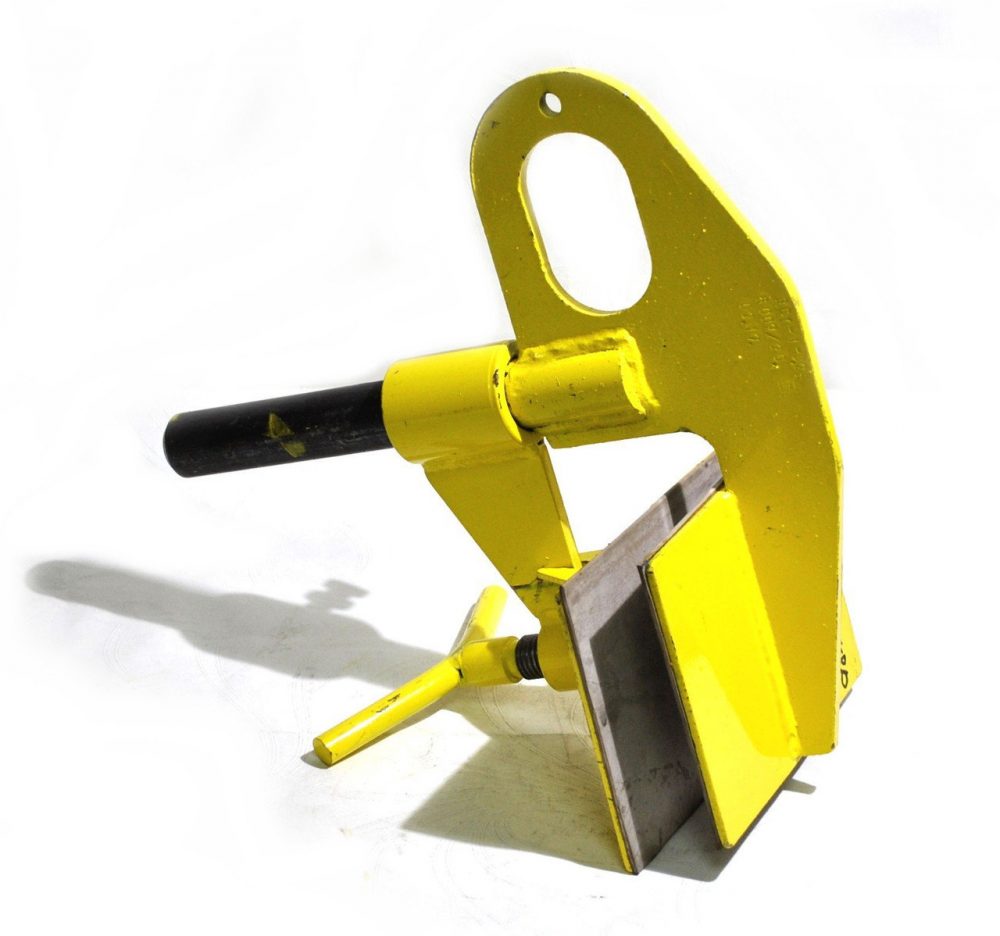

Захват-струбцина

Это классический инструмент для погрузки и перемещения различных предметов. Составные части инструмента — винтовой механизм и главная рама. Такой вид захвата позволяет перемещать сэндвич-панели весом до 200 кг, толщиной до 200 мм.

В основе захвата-струбцины — С-образная рама. Она может иметь телескопическую конструкцию, что делает оборудование более функциональным. Сверху к раме приваривают проушину, в которую крепится стальное кольцо. В одно боковой стенке посверлено до 3 отверстий под резьбовые втулки. На противоположной стороне располагается накладка, изготовленная из рифленой резины для лучшего сцепления с поверхностью плиты.

Захват-струбцина

В резьбовое отверстие втулки вставляется рукоять, на конце которой тоже накладка из рифленой резины. Для фиксации панели вращают рукоять до тех пор, пока груз не будет надежно зафиксирован. Благодаря подвижному элементу контролируется сила сжатия. Присутствие регулирующего механизма предохраняет строительный материал от повреждений.

Струбцинный захват обычно ярких цветов — желтого, красного. Окрашивание в эти цвета — требование правил техники безопасности.

Если возникает потребность в монтаже длинномерных панелей, используют траверсу (так называют поперечную балку).

При работе с подобным зажимом необходимо учитывать такие факторы:

  • усилие одностороннего прижима составляет от 70% суммарной массы поднимаемого груза;
  • чем больше площадь накладки из резины, тем меньше вероятность повреждения панели;
  • рамы трубчатой конструкции снижают общий вес захвата, хотя несущая способность от этого не уменьшается.

Если грузоподъемность струбцинного захвата менее 250 кг, то роль С-образной ямы исполняет резьбовая шпилька диаметром от 32 мм. По ней перемещаются ползунки, одна поверхность которых покрыта резиновым слоем.

Разновидность захвата-струбцины, которая может использоваться при монтаже кровельных панелей

Рычажный зажим

Этот механический захват менее распространен. Приспособление имеет вид одностороннего ломающегося рычага, на котором расположено два элемента — тяга и коромысло. При этом один ползунок пассивный, другой — активный. Именно вторым ползунком регулируют ширину зева. Прижимная часть коромысла отделана резиной, как в струбцинных моделях.

Другая сжимающая поверхность находится на противоположной стенке рычага. Сверху к рычагу приварено кольцо. Когда тянут за кольцо, на коромысло давит собственный вес, и оно опускается, тяга перемещается к сэндвич-панели. Груз удерживается за счет технического натяжения рычага до тех пор, пока траверса находится в воздухе.

Виды захватов

Отчасти редкое применение этого механизма объясняется необходимостью в более строгом уходе. Вместе с тем, это инструмент с хорошей грузоподъемностью, которая составляет не менее 350 кг.

Рычажный захват нельзя использовать при отрицательных температурах

«В замок»

Этот вид захвата применяется относительно редко, хотя существует долго время, и представляет собой форму «шип-паз». Для перемещения панель кладут на прокладки по всей длине. Этот метод применяется только в случае, когда предстоит горизонтальную установку панелей.

Замочное крепление довольно опасно при ведении такелажных работ. Если панель смещается, то существует вероятность выхода из строя замка, в результате чего сэндвич-панель может сорваться. Крепление «в замок» не применяется для длинномерных предметов.

Захват «в замок» весьма опасен для перемещения сэндвич-панелей

Сквозное просверливание

Такой захват применяется, когда предстоит вертикальный монтаж панелей. Сэндвич-панели просверливают, в отверстие вводят штифт захвата. Отверстия, которые при этом образовались, потом скрывают за фасонными изделиями или крепежами.

У этого способа захвата есть много недостатков:

  • повреждается строительный материал;
  • не всегда получается добиться точной сверловки отверстий с обеих сторон;
  • необходимо разместить штифт под углом 90° к плоскости панели и параллельно подъемному механизму.

Такой метод подъема нельзя использовать для длинных и тяжелых панелей.

Часто строители используют именно этот инструмент захвата

Видео — Самодельные захваты из швеллеров

https://youtube.com/watch?v=c9FVpJSdWgo

Это интересно: Ремонт фундамента старого деревянного дома — разбираем основательно

Вакуумные захваты для сэндвич-панелей

Представляют собой конструктивно наиболее сложный тип захватов для сэндвич-панелей, поскольку требуют специального привода. Вместе с тем только подобного типа захват гарантированно исключает повреждения панелей, и обеспечивает наилучшую равномерность прижима, что составляет особое удобство для монтажа. При помощи такого рода устройств можно осуществлять также кантовку панели во время её подъёма. При подъёме достаточно одного вакуумного захвата, который располагают по центру тяжести панели.

Вакуумный захват состоит из следующих элементов:

  1. Поршня.
  2. Цилиндра.
  3. Вакуумной присоски, площадь которой определяет возможное количество захватов на одну панель.
  4. Цепной тяги, пропущенной через отверстие в крышке цилиндра.
  5. Вакуумной камеры.
  6. Управляющего клапана.

Действует такой тип захвата следующим образом. Устройство подвешивается к грузовому крюку крана. При контакте присоски (она может быть круглой или квадратной в плане) поршень перемещается вниз, и вытесняет воздух, который находится в цилиндре, через отверстие в клапане. При контакте присоски с поверхностью сэндвич-панели, шток тяги опускается вниз, и нажимает на путевой выключатель. Последний перекрывает выходное отверстие в клапане, вследствие чего в цилиндре создаётся повышенное давление воздуха, увеличивающееся при нажиме на груз. Таким образом, чем тяжелее панель, тем больше усилие прижима вакуумных присосок к поверхности контакта. При этом, с подъёмом панели, внутри цилиндра успевает установиться равновесное разрежение, которое обеспечивает устойчивость давления присосок на панель.

Освобождение изделия от действия вакуумного захвата выполняется в обратной последовательности. Грузоподъёмность вакуумных захватов для сэндвич-панелей – от 350 до 2500 кг и более.

Цена вакуумных захватов – 260…280 тыс. руб. (для сравнения – цена механических – от 4000 до 8500 руб.).

Ручная дрель механическая. Привет из СССР

Кондуктор для сверления отверстий. Задаём правильные координаты!

Монтаж стеновых сэндвич-панелей: технология выполнения работ своими руками

Порядок монтажа стеновых сэндвич-панелей имеет множество нюансов. Приступая к выполнению работ, следует внимательно ознакомиться с последовательностью действий, чтобы обеспечить прочное соединение элементов с основанием.

Монтаж стеновых панелей имеет множество нюансовФОТО: krovelson.ru

Подъём панелей и установка в проектное положение

Технология монтажа напрямую зависит от выбранного способа установки. Возможно формирование продольного и поперечного стыка. Выбор конкретного варианта определяет начальную точку, от которой начинается монтаж.

Порядок монтажа может отличатьсяФОТО: km812.ru

Продольный стык

Технология монтажа включает следующие основные этапы:

ИллюстрацияОписание действия
Разгрузка панелей должна выполнять с помощью крана либо вилочного погрузчика с тщательным соблюдением техники безопасности. Обязательно следует произвести внешний осмотр, чтобы убедиться в соответствии материала требуемым характеристикам, отсутствии повреждений. Пачки следует распределить вокруг возводимого сооружения на горизонтальной поверхности, не складируя друг на друга, защитив от солнца, дождя и грязи
На подготовленное и выровненное основание укладывается широкая бутиловая лента. Её внутренняя кромка должна соприкасаться с колонами. В местах соприкосновения следует предусмотреть нахлёст в 50 мм
Сверху на бутиловую укладывается уплотнительная лента, обеспечивая соприкосновение с колонами. Края следует соединять встык. В углах уплотнительную ленту следует подрезать таким образом, чтобы до края стены оставалось по 50 мм для обеспечения достаточного уклона цокольной направляющей
Устанавливаем цокольную направляющую на расстоянии 7 – 9 мм от колонн. Отверстия для конденсата должны находиться на внешней стороне направляющей. Элементы в углах соединяем встык. Внутреннюю часть вырезаем. Крепим элемент.
Устанавливаем бутиловую ленту в цокольную направляющую, чтобы она прилегала к внутреннему краю. В местах соединения предусматривается нахлёст в 50 мм
Устанавливаем минераловатную изоляцию. Элементы укладываем встык
Крепим цокольную планку по наружному краю цокольной направляющей с нахлёстом в 100 мм. На углах делаем отгибы под углом 90º
На колоны крепим уплотнитель, отступив от наружного края 20 мм
Перед монтажом сэндвич-панели снимаем с неё защитную плёнку полностью или частично. Полное удаление должно быть выполнено сразу после окончания монтажных работ. Используя захваты, поднимаем первую сэндвич-панель и устанавливаем её в нужном месте, ориентируясь на проектную документацию. Край панели должен располагаться посередине колоны
Устанавливаем следующую панель вертикально, предварительно нанеся на замок предыдущей герметик

Поперечный стык

Технология вертикального монтажа сэндвич-панелей практически аналогична инструкции для горизонтальной установки. При выполнении монтажных работ следует добиться плотного прилегания сопрягаемых элементов, что в ряде случаев вызывает серьёзные трудности из-за большого веса и габаритов панелей.

Сэндвич-панели должны плотно прилегать друг к другуФОТО: minikrane.ru

Предлагаем посмотреть видео, наглядно демонстрирующее порядок выполнения работ:

Watch this video on YouTube

Крепление

Для фиксации сэндвич-панелей используются чаще всего самонарезающие винты. Их крепят с шагом в 400 мм. Типоразмер крепёжных элементов выбирается с учётом типа и поперечных размеров, прикрепляемых сэндвич-панелей и особенностей каркаса. Чтобы соединение получилось достаточно прочным, следует выбирать место для крепежа на расстоянии более 50 мм от края.

Для крепления сэндвич-панелей следует использовать специальный крепёжФОТО: edelveis72.ru

Закручивать самонарезающие винты следует с использованием уплотнительной шайбы из каучука. Нужно добиться полного соприкосновения с рабочей поверхностью. При этом необходимо избегать сильной деформации шайбы.

Более подробно с нюансами крепления сэндвич-панелей можно познакомиться в следующем видео:

Watch this video on YouTube

Монтаж фасонных элементов

После окончания монтажных работ крепят доборные элементы. Благодаря их наличию удаётся увеличить срок службы строительной конструкции, дополнительно улучшая внешний вид здания.

Технология выполнения работ предполагает монтаж снизу вверх. При установке цокольных элементов и отливов для обеспечения достаточной водонепроницаемости используется герметик с подходящими характеристиками. Для их фиксации применяются самонарезающие шурупы с шапками такого же цвета, что и основная поверхность.

Доборные элементы увеличат срок службы строенияФОТО: 9234022.ru

Сэндвич-панели повышенной огнестойкости: особенности монтажа элементов

Панели повышенной огнестойкости, по словам специалистов, должны монтироваться только специально обученными специалистами. Дело в том, что подобный строительный материал поможет защитить определённый отсек или комнату в случае возникновения в здании пожара. А если работы будут произведены с нарушениями, ни о какой защите речи уже не пойдёт.

Вот так соединяются панели повышенной огнестойкости ФОТО: уфа.стройсистема.рф

Одной из особенностей установки такого материала является необходимость подбора к нему дополнительных составов, вроде монтажной пены, которые будут соответствовать тем же характеристикам огнестойкости. Этот же момент касается дверей, а также окон, если таковые планируются.

Сэндвич-панели повышенной огнестойкости имеет смысл монтировать только в кирпичных и бетонных зданиях и сооружениях. При их установке в деревянном доме все работы и повышенные затраты на материал можно назвать бесполезными.

Повышенная огнестойкость материала должна быть подтверждена свидетельством установленного образца ФОТО: stroi.com

Классификация и типы

Существует несколько видов захватов: их классификация основывается на способе крепления приспособления к поверхности, а также метода подъема.

Разделяют несколько видов захватов:

  • текстильные стропы;
  • механические;
  • приспособления вакуумного типа.

Классификация механических приспособлений зависит от следующих показателей:

  • способа прижимного механизма (с помощью рычагов или струбцин);
  • грузоподъемности (могут быть рассчитаны на вес от 50 до 500 килограмм);
  • ширине раскрытия (выбор производится по толщине материала);
  • конструкции рамы (толстолистовой или трубчатой).

В свою очередь, механические виды могут быть струбцинные, с замковыми элементами, а также предусматривающие просверливание профиля.

Вакуумные элементы предусматривают необходимое количество вакуумных присосок в зависимости от веса поднимаемого груза.

Текстильные стропы используются для поднятия малогабаритных панелей.

Монтаж кровельных панелей

Устройство кровли идёт следом за сборкой стеновых сэндвич-панелей, что вполне логично. Если длина ската составляет менее 12 метров, лучше использовать в работе цельные листы, что поможет уменьшить объём работ. В частности, отпадёт необходимость в герметизации горизонтальных швов.

В том случае, когда кровельные панели будут устанавливаться в несколько рядов, то место их стыка нужно обрезать. Как правило, отрез нижней обшивки и слоя наполнителя панели, которая устанавливается сверху, производится на размер нахлеста. Сам нахлест должен составлять:

  • 30 см и более, если угол наклона ската кровли находится в пределах 10°;
  • 20 см, если кровля является более покатой.

Чтобы добиться её, пазы соединительных замков прямо перед монтажом панелей заполняются герметиком на силиконовой основе, а после сборки крепёжные узлы панелей обрабатываются специальными влагостойкими защитными смесями.

Соединение кровельных панелей с высоким гофром Нахлест кровельных панелей. Начало монтажа Нахлест кровельных панелей. Окончание монтажа
