Замена аккумуляторов в шуруповерте Makita

Как заменить источники питания?

Самым результативным способом ремонта АКБ является замена неработающей банки. Приобрести новую батарею можно в любом магазине электротехники или снять ее с другого устройства.

Замена поврежденной банки: пошаговая инструкция

Шаг первый: необходимо отсоединить от общей цепочки неисправный сегмент. Поскольку они фиксируются между собой металлической пластиной, лучше использовать для таких целей слесарские кусачки. При этом с каждой стороны необходимо оставить ленту оптимальной длины, чтобы без проблем соединить ее паяльником.

Пластины на неработающем сегменте необходимо обрезать возле основания

Шаг второй: теперь на оптимальном расстоянии от других элементов необходимо присоединить новую банку к цепочке. Для таких целей понадобится паяльник. Только следует учитывать, что «минус» присоединяется рядом с «плюсом» и так по всей цепи. Если пластины не хватает для соединения сегментов, то ее заменяют медной проволокой.

Для соединения частей аккумулятора необходимо использовать паяльник

Шаг третий: Теперь останется собрать все части батареи по такому же принципу, как они были расположены ранее.

По завершению ремонта аккумулятор снова помещают в пластиковый короб АКБ и закрывают крышкой

Работать с паяльником следует осторожнее, потому что банки запрещается перегревать

Точно таким же способом получится отремонтировать литий-ионный аккумулятор. В этом случае процесс осложняется только лишь наличием дополнительной платы, которую отсоединяют перед началом процесса. Здесь уже не получится восстановить неисправные банки, поэтому их заменяют.

Цены на батареи аккумуляторные для шуруповертов

Батарея аккумуляторная для шуруповертов

Восстановление различных элементов

Восстановить утерянную емкость разных элементов питания можно только в тех видах аккумуляторов, где имеет место особый эффект памяти. К указанным разновидностям относятся никель-кадмиевые либо никель-металлгидридные варианты. Чтобы отремонтировать и восстановить их, придется запастись более мощным зарядным блоком, в котором есть функция регулировки показателей напряжения и силы тока. Выставив уровень напряжения в 4 В, а также силу тока в 200 мА, понадобится подействовать этим током на составляющие компоненты питания, в которых было выявлено максимальное падение напряжения.

Отремонтировать и восстановить неисправные батареи можно, применяя сжатие либо уплотнение. Такое мероприятие являет собой своеобразное «разбавление» электролита, которого в банке АКБ стало меньше. А теперь восстанавливаем устройство. Чтобы провести такие процедуры, понадобится совершить определенную последовательность действий.

  • Сперва надо проделать тонкое отверстие в поврежденном элементе питания, в котором было выявлено кипение электролита. Делать это необходимо в торцевой части данной детали со стороны «минусового» контакта. Желательно использовать с этой целью пробойник или тонкое сверло.
  • Теперь понадобится выкачать воздух из баночки. Для этого идеально подойдет шприц (до 1 куб. см.).
  • При помощи шприца введите в батарейку 0,5-1 куб. см. дистиллированной воды.
  • Следующим шагом потребуется провести герметизацию баночки, используя эпоксидную смолу.
  • Надо выровнять потенциал, а также разрядить все баночки в аккумуляторе, подключив постороннюю нагрузку (это может быть 12-вольтовая лампа). После этого понадобится до конца зарядить батарею. Повторяйте циклы разрядки и подзарядки примерно 5-6 раз.

Как разобрать аккумулятор шуруповерта макита

Макита – японская компания. Один из лучших производителей электрических строительных инструментов. В ассортименте фирмы имеются разнообразные пилы, дрели, лобзики и так далее, но главным достоинством, безусловно, являются шуруповерты. Такие инструменты данного производителя имеют высочайшее качество, вследствие чего могут прослужить до пяти лет при интенсивном ипользовании. Цифра взята не с потолка. Это реальная статистика, основанная на отзывах потребителей. Преимущество в том, что спустя пять лет вам не придется менять шуруповерт, отдавая внушительную сумму за новую модель. Скорее всего, причиной поломки является выход из строя аккумулятора. Эту проблему можно исправить самостоятельно. Но тут тоже возникают некие сложности, так как аккумуляторы данного производителя имеют особую конструкцию. Сегодня поговорим о том, как разобрать аккумулятор шуруповерта макита.

Первый шаг разбора аккумулятора шуруповерта макита

Японский разработчик предлагает аккумуляторы двух видов – разборные и неразборные. Само собой, второй вариант встречается намного чаще, так как его поломка автоматически подразумевает покупку нового элемента. К слову, стоимость аккумулятора составляет примерно треть цены всего инструмента. Мы же пойдем другим путем. Как показала практика, при большом желании можно аккуратно разобрать даже самый неразборный элемент.

Итак, устанавливаем шуруповерт на ровную поверхность. Снимаем аккумулятор и откладываем инструмент отдельно. Теперь будем работать непосредственно с самой батареей.

1. Для разборки нам потребуется нож. Возьмите максимально острый инструмент, так как в противном случае вы только повредите поверхность аккумулятора, но так и не добьетесь нужного результата.

Поставьте аккумулятор вертикально и проведите ножом по месту стыка в элементе, хорошо надавив при этом.

2. Дальше в ход идет обычный саморез. Его используем для того, чтобы снять слой клея, до которого не достал нож. Прокрутите саморезом по всему периметру стыка. Делайте это как можно аккуратнее. В противном случае вы рискуете сильно повредить пластик, а собрать аккумулятор обратно в таком случае, само собой, не получится.

3. Разбираясь, как разобрать аккумулятор шуруповерта макита без шурупов, стоит понимать, что крепится корпус на клей. Поэтому придется работать «на глаз и слух». Прокручивая саморез по периметру, вы услышите легкий хруст. Это значит, что аккумулятор готов к дальнейшим манипуляциям. Далее нужно, чтобы части элемента отошли друг от друга. Для этого используйте обычную отвертку. Подбейте элемент по контуру стыка, как показано на примере ниже:

4. После этих процессов вы увидите, что части уже не крепятся друг другу так, как это было изначально. К тому же, корпус стал более шатким. После использования отвертки ваше устройство должно иметь примерно такой вид:

5. Как видите, теперь ничто не мешает просто довести начатое до конца. Аккуратно возьмите аккумулятор двумя руками за две части. Надавите с обеих сторон и «поломайте» батарею. Здесь главное не переусердствовать. Если чувствуете, что устройство ни в какую не поддается давлению, не стоит давить на силу. Лучше проведите еще раз процесс с отверткой и окончательно подбейте вторую часть. В итоге вы получите:

Детальная инструкция разбора аккумулятора макита предложена на видео:

Как разобрать аккумулятор шуруповерта

Вообще, аккумуляторные батареи многих электроинструментов построены одинаково. Отличается вольтаж и токи зарядки, а само устройство аналогично. В разъёмный пластиковый корпус упакованы аккумуляторные банки. Корпус скрепляется несколькими шурупами, дополнительная фиксация — пластиковыми защёлками.

После того как выкрутили шурпы (могут потребоваться специальные формы отвёрток) аккумулятор сразу не разваливается. Он держится как раз на защёлках. Внимательно осматриваем его, определяя их расположение. Нашли защёлки, придавили слегка пластик в том месте, потянули вторую часть на себя. Никаких сверх усилий, защёлки пластиковые, хрупкие.

Как восстановить аккумулятор шуруповерта: что в корпусе

Некоторые корпуса шуруповёртов типа «неразъёмные», они соединены силиконом или склеенные. Его аккуратно вынимаем, после чего повторяем манипуляции с разъединением корпуса. Восстановленную батарею можно снова склеить или использовать изоленту.

Немного о том, как переделать АКБ с кадмия на литий и кому это нужно

Поговорим о том, как переделать аккумулятор самому с одного вида батареек на другой. В интернете есть множество видео на эту тему, где очень много говорится о том, какие плюсы имеются от того, если в шуруповерте стоит именно литий. Однако если вы не используете инструмент интенсивно и постоянно, смысла в литиевой батарее абсолютно нет. Литий-ионные аккумуляторы имеют свойство более быстрого «старения», чем кадмий, и попросту не успеют выработать свой ресурс при условиях, если инструмент применяется от случая к случаю.

Переделка аккумулятора шуруповерта с применением литиевых АКБ может быть необходима профессиональным мастерам, которые ежедневно используют инструмент и нуждаются в мощных источниках питания. Конечно, при большом желании можно перепаять батарею на литий, но будет ли это целесообразно — решать только вам. Подробнее о том, какие аккумуляторы лучше для шуруповерта →

Таким образом, можно не только разобрать аккумулятор любого шуруповерта, но и спаять из двух связок одну, которая прослужит максимально долго, и вам не придется покупать новую АКБ в ближайшее время.

Работа переделанного аккумулятора при условии правильно спаянных элементов будет ничуть не хуже. Главное — относиться к процессу с терпением и максимальной внимательностью, чтобы при первом опыте довести дело до конца с минимальными потерями и припаять все правильно. Если же получится все собрать — это станет дополнительным стимулом для того, чтобы и дальше продолжать свои опыты в области электроники. Соберите батарею самостоятельно один раз — и вы сможете в дальнейшем сэкономить на покупке новых аккумуляторов для шуруповерта.

Что нужно знать, прежде чем начать ремонт аккумулятора шуруповерта

Перед началом ремонта следует ознакомиться с рекомендациями специалистов. Первым делом нужно определить тип используемой аккумуляторной батареи. Резисторы, которые припаяны к банкам, необходимо снимать очень аккуратно. Они защищают аккумулятор от перегревания. Все элементы в электрических инструментах соединяют последовательно, учитывая плюсы и минусы.

На замену никель-кадмиевого аккумулятора нужно выбрать абсолютно аналогичный, только в этом случае работа инструмента не нарушится. Литий-ионные батареи не реанимируют, потому как они не обладают эффектом памяти. Выходят из строя, потому что разлагается литий. Но сначала, нужно выяснить исправна ли схема управления. Для этого ее меняют, если батареи стали работать, значит, ремонтировать надо схему. Есть и второй способ проверки. С помощью регулируемого зарядного устройства на элемент питания подают напряжение 4 В с током в 200 мА. Если напряжение на банке возросло до 3.6 В, элемент исправен, причина в схеме управления.

Его энергию необходимо выработать. Эта процедура должна повторяться 2-3 раза. После окончательной разрядки батарею отключают от зарядного устройства. Во время хранения ее не нужно подключать к инструменту.

Как определить, возможен ли ремонт

Если шуруповерт не работает из-за аккумулятора, нужно выяснить, подлежит ли он ремонту. Вначале разбирают корпус, состоящий из двух половинок. Эти части, в зависимости от модели, могут быть соединены клеевым составом или шурупами. В втором случае открутить их легко. Склеенные половинки разъединяют, аккуратно вставив в стык острый нож и вкрутив туда саморез

С осторожностью, чтобы не повредить детали, ножом проводят вдоль стыка и части корпуса разъединятся

Среди внутри стоящих банок необходимо найти неисправную. Для этого их достают, раскладывают на столе. Так можно будет свободно подступиться к нужным контактам. При помощи тестера измеряют напряжение каждого элемента. Специалисты советуют записывать полученные данные на бумаге или на корпусе. Банки после измерения опять устанавливают в корпусе. Шуруповерт включают и начинают им работать до тех пор, пока не растратится мощность. Затем инструмент опять разбирают, замеряют и фиксируют напряжения. Ячейки, в которых данные значения после полноценной зарядки очень низкие, покажут его существенное падение. Разница в 0.5-0.7 В считается весьма значительной. В ближайшее время эти элементы совсем станут слабыми, перестанут работать. Поэтому они нуждаются в восстановлении или замене.

При наличии 12-вольтного инструмента отыскать неисправности проще, не нужно два раза разбирать и собирать. Вначале измеряют напряжение полностью заряженных элементов, показатели записывают. К банкам, разложенным на столе, подсоединяют в качестве нагрузки лампочку на 12 В, которая будет разряжать батарею. Потом опять меряют напряжение. Тот участок, на котором его показатели самые низкие, неисправен.

Иногда из-за перегрева происходит испарение дистиллированной воды, ее доливают, используя шприц. Заранее сверлом в верхней или нижней части нерабочего элемента делают 1 мм отверстие. Полностью заполняют батарейку и оставляют на сутки. Заряжают после того, как детали соберут в связку по 3-4 штуки. И не трогают в течении 7 дней.

В ряде случаев батарею можно восстановить

Замена аккумулятора в шуруповерте определяем и меняем отработанные емкости

Основная проблема в процессе ремонта аккумулятора шуруповерта заключается в том, чтобы аккуратно вскрыть сами батареи. По обыкновению практически все производители запечатывают их наглухо, чтобы такие умельцы, как вы, не смогли произвести ее самостоятельный ремонт, а вместо этого отправились в магазин и приобрели новый аккумулятор. Понять их можно, несмотря на то, что нас они не понимают. Но, как говорится, ситуаций безвыходных не бывает, и всегда можно найти способ докопаться до внутренностей аккумулятора. Придется несколько повозиться – стимул имеется, значит все получится. Все остальное выглядит достаточно просто.

  1. Вскрываем батарею и извлекаем из нее элементы питания. Предварительно аккумулятор нужно зарядить в течение 2-3 часов.
  2. Дальше проверяем напряжение на каждом элементе, записываем результаты и подключаем к ним нагрузку с целью посадить аккумуляторы.
  3. Снова проверяем зарядку и отбираем те (намечаем), которые разрядились больше других – это слабое звено, от которого нужно избавиться.
  4. Читаем маркировку элементов батареи и приобретаем точно такие же. Можно даже в полном объеме, чтобы не утруждаться поиском слабого звена. Выйдет немного дороже, но зато вы получите практически новенький аккумулятор.
  5. Спаиваем все элементы последовательно (плюс одного к минусу другого), устанавливаем в корпус и заново запечатываем батарею.

Не обойтись в этом деле и без знания тонкостей – они особо важны в процессе сборки элементов в единую батарею. В заводских условиях пластины, которые используют для соединения элементов, не припаивают, а приваривают точечной сваркой. Вам же придется повозиться с паяльником. Следует знать, что элементы нельзя сильно перегревать. Также нужно знать, что все элементы должны быть одинаковыми как по емкости, так и по выходному напряжению.

Еще одним немаловажным моментом является разгонка новой аккумуляторной батареи – выполнять ее нужно и в том случае, если вам удалось перепрошить старые элементы. Это стандартная процедура для никель-кадмиевых аккумуляторов, которую рекомендуется производить каждые полгода. Суть данного процесса заключается в максимальной зарядке аккумулятора и последующей полной его разрядке – этот цикл нужно повторить два, а лучше три раза. Вообще никель-кадмиевые аккумуляторы не любят, когда их начинают заряжать, предварительно полностью не разрядив – именно отсюда и появляется эффект памяти. Они запоминают то место, с которого началась зарядка и принимают его за нулевую точку.

Аккумуляторы для ремонта батареи шуруповерта фото

По-хорошему, восстановленную батарею можно несколько усовершенствовать – сделать ее разборной. Такой подход к делу позволит осуществлять последующий ремонт аккумулятора без особых проблем. По сути, описанным выше способом один и тот же аккумулятор можно восстанавливать неограниченное количество раз – главное, чтобы его корпус оставался целым.

Вот так производится ремонт аккумулятора шуруповерта своими руками. В принципе, сложного ничего нет – как говорится, было бы желание и паяльник с припоем, а все остальное приложится!

Как разобрать аккумулятор шуруповерта

Вообще, аккумуляторные батареи многих электроинструментов построены одинаково. Отличается вольтаж и токи зарядки, а само устройство аналогично. В разъёмный пластиковый корпус упакованы аккумуляторные банки. Корпус скрепляется несколькими шурупами, дополнительная фиксация — пластиковыми защёлками.

После того как выкрутили шурпы (могут потребоваться специальные формы отвёрток) аккумулятор сразу не разваливается. Он держится как раз на защёлках. Внимательно осматриваем его, определяя их расположение. Нашли защёлки, придавили слегка пластик в том месте, потянули вторую часть на себя. Никаких сверх усилий, защёлки пластиковые, хрупкие.

Как восстановить аккумулятор шуруповерта: что в корпусе

Некоторые корпуса шуруповёртов типа «неразъёмные», они соединены силиконом или склеенные. Его аккуратно вынимаем, после чего повторяем манипуляции с разъединением корпуса. Восстановленную батарею можно снова склеить или использовать изоленту.

Методика определения неисправности батареи шуруповерта + (Видео)

Если разобрать аккумуляторный корпус шуруповерта, то внутри можно обнаружить последовательно соединенные питающие элементы. В большинстве ситуаций рабочим напряжением электродвигателя является 18 вольт, которые складываются из 15 баночных батареек в корпусе аккумулятора. Как правило, каких-то внешних признаков поломки не обнаруживается. Поэтому перед мастером встает задача правильного определения звена в имеющейся цепи, которая утратила свою энергоемкость.

Работоспособность всего аккумулятора утратит свою эффективность даже в той ситуации, если в системе имеется хоть один элемент, который потерял свою емкость. Впрочем, все питающие элементы выйти из строя не могут. Следовательно, правильно обнаружив неэффективные элементы, их можно будет либо заменить, либо вернуть работоспособность б/у батареям. Иными словами, существуют методы, чтобы оживить элементы питания.

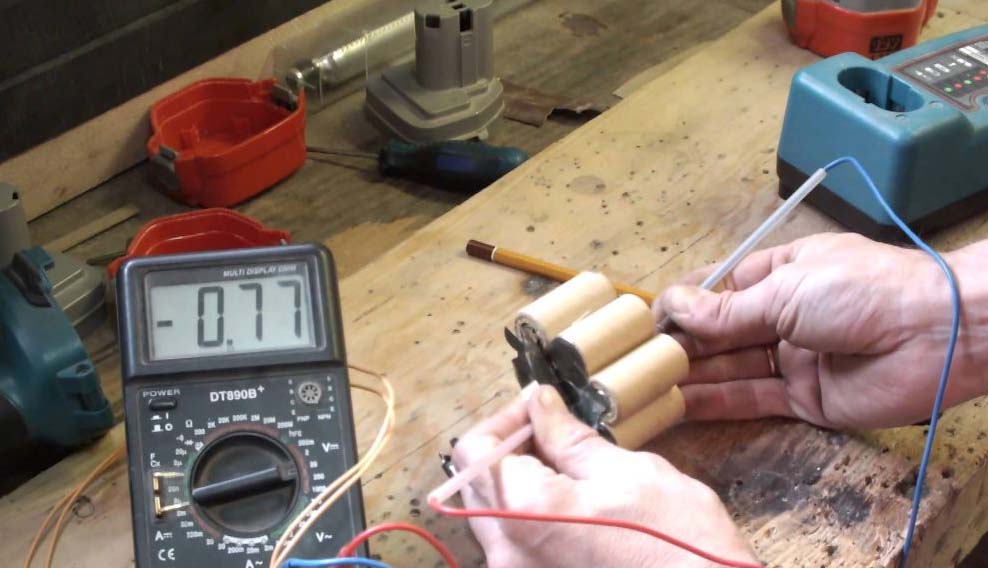

Как правило, чтобы безошибочно определить неисправность аккумулятора, практическое применение нашли два основных метода:

  • Идентификация неисправных блоков при использовании тестера (мультиметра);
  • Выявление неисправных питающих элементов в системе при помощи нагрузки

Рассмотрим, как эти методы работают на практике.

Методика определения неисправности батареи шуруповерта + (Видео)

Если разобрать аккумуляторный корпус шуруповерта, то внутри можно обнаружить последовательно соединенные питающие элементы. В большинстве ситуаций рабочим напряжением электродвигателя является 18 вольт, которые складываются из 15 баночных батареек в корпусе аккумулятора. Как правило, каких-то внешних признаков поломки не обнаруживается. Поэтому перед мастером встает задача правильного определения звена в имеющейся цепи, которая утратила свою энергоемкость.

Работоспособность всего аккумулятора утратит свою эффективность даже в той ситуации, если в системе имеется хоть один элемент, который потерял свою емкость. Впрочем, все питающие элементы выйти из строя не могут. Следовательно, правильно обнаружив неэффективные элементы, их можно будет либо заменить, либо вернуть работоспособность б/у батареям. Иными словами, существуют методы, чтобы оживить элементы питания.

Как правило, чтобы безошибочно определить неисправность аккумулятора, практическое применение нашли два основных метода:

  • Идентификация неисправных блоков при использовании тестера (мультиметра);
  • Выявление неисправных питающих элементов в системе при помощи нагрузки

Рассмотрим, как эти методы работают на практике.

Разбираем аккумулятор лопаткой или канцелярским ножом

Для тех, кто не привык работать киянкой и хочет, чтобы процесс разборки аккумулятора выглядел более тихим и щадящим, можно предложить воспользоваться небольшой металлической лопаткой или канцелярским ножом. Главное, чтобы они не имели острых краев, как крупная отвертка, которая легко может повредить пластмассу.

Это интересно: Как правильно заряжать литий─полимерный аккумулятор?

Вначале следует полностью пройтись ножичком по периметру всего блока, чтобы ослабить шов, и только после этого маленькой отверткой можно начать «подковыривать» гибкий пластик. Метод ничуть не менее кропотливый, чем первый, и, если человек недостаточно опытен, могут остаться повреждения на пластмассовом корпусе

Однако если работать максимально осторожно, есть возможность обойтись без «потерь» и в этом случае

https://youtube.com/watch?v=qbLx1w-b7Ac

Распространенные неисправности

Короткое замыкание — одна из самых распространенных неисправностей Владельцы шуруповертов, которые решили самостоятельно заняться ремонтом батареи, должны ознакомиться с наиболее распространенными типами неисправностей. Есть несколько причин, из-за которых аккумуляторы перестают нормально функционировать:

  • разрушение пластин;
  • короткое замыкание;
  • загрязнение электролита;
  • смена полюсов;
  • деградация кристаллов из-за длительного хранения в разряженном виде.

Немного о том, как переделать АКБ с кадмия на литий и кому это нужно

Поговорим о том, как переделать аккумулятор самому с одного вида батареек на другой. В интернете есть множество видео на эту тему, где очень много говорится о том, какие плюсы имеются от того, если в шуруповерте стоит именно литий. Однако если вы не используете инструмент интенсивно и постоянно, смысла в литиевой батарее абсолютно нет. Литий-ионные аккумуляторы имеют свойство более быстрого «старения», чем кадмий, и попросту не успеют выработать свой ресурс при условиях, если инструмент применяется от случая к случаю.

Переделка аккумулятора шуруповерта с применением литиевых АКБ может быть необходима профессиональным мастерам, которые ежедневно используют инструмент и нуждаются в мощных источниках питания. Конечно, при большом желании можно перепаять батарею на литий, но будет ли это целесообразно — решать только вам. Подробнее о том, какие аккумуляторы лучше для шуруповерта →

Таким образом, можно не только разобрать аккумулятор любого шуруповерта, но и спаять из двух связок одну, которая прослужит максимально долго, и вам не придется покупать новую АКБ в ближайшее время.

Работа переделанного аккумулятора при условии правильно спаянных элементов будет ничуть не хуже. Главное — относиться к процессу с терпением и максимальной внимательностью, чтобы при первом опыте довести дело до конца с минимальными потерями и припаять все правильно. Если же получится все собрать — это станет дополнительным стимулом для того, чтобы и дальше продолжать свои опыты в области электроники. Соберите батарею самостоятельно один раз — и вы сможете в дальнейшем сэкономить на покупке новых аккумуляторов для шуруповерта.
