Замена коленвала на китайской бензокосе 43-52см³

Топливная система

Чтоб по мере израсходования топливной консистенции, топливный бак наполнялся воздухом и в нем не создавалось отрицательное давление, которое не даст горючему поступать из него в карбюратор, и при всем этом, чтоб из отверстия для воздуха не вытекало горючее, в крышке, закрывающей заливное отверстие, изготовлен сапун. И кстати, если сапун забьется грязюкой, то бензопила заглохнет.

Из бака горючее качается через свободно болтающийся в баке шланг. Хускварна; кто знает- где сапун бензобака и как его сапун находится в верхней части. Благодаря этому, независимо от положения бензопилы, шланг всегда погружен в горючее. На входном конце шланга крепится топливный фильтр. Качается горючее насосом снутри карбюратора.

Для облегчения пуска, часть бензопил оборудовано ручным насосом подготовительной подкачки — праймером. При запуске бензопилы с праймером, карбюратор заполняется топливом заблаговременно (избыток горючего стекает назад в бак). Благодаря этому движок запускается резвее, т.к. уже пройдена стадия наполнения карбюратора топливом, которая без праймера производится насосом карбюратора за счет стартера.

Как правильно поставить поршень на скутер

Новый поршень комплектуется пальцем, двумя стопорными кольцами и дополнительными кольцами. Если скутер 2-х тактный, то количество дополнительных колец-2. В 4-х тактных практически всегда устанавливается 3 кольца, одно из которых маслосъёмное. Рассмотрим установку поршня и колец на примере 2-х тактного скутера. Сначала два компрессионных кольца одевают на поршень, в специальные пазы. Далее так называемым «пальцем» соединяем поршень и коленвал, крепеж считается полноценным после установки 2-х стопорных колец с обеих сторон пальца. Кольца должны плотно «сидеть» в предназначенных отверстиях. Помните:стрелочка на поршне должна смотреть в низ, на пол. Выше описанные «процессы» не сложны, если разобраться. Лучше всего посмотреть обучающее видео или ознакомиться с инструкцией по техническому обслуживанию скутера. Тогда уж наверняка не возникнет вопросов на подобие «Как ставить кольца на поршень скутера».

Когда нужна замена поршня

Причин, по которым поршень необходимо заменить, как впрочем, и полностью поршневую, может быть достаточно много, но все их можно разделить на естественные и появившиеся в результате неправильной эксплуатации. Естественные, это износ образовавшийся из-за продолжительной эксплуатации бензопилы Штиль 180. Искусственных гораздо больше, например:

перегрев двигателя и появление тепловых задиров;

  • попадания в цилиндр инородного тела и появление механических задиров;
  • облом поршневого кольца в результате превышения максимальных оборотов двигателя;
  • облом юбки поршня из-за превышения оборотов;
  • использование некачественного топлива, в результате чего поршневая группа бензопилы изнашивается со стороны впускного канала в цилиндре;
  • эксплуатация бензопилы Штиль с загрязненным топливным фильтром, в результате чего снижается процент масла в топливной смеси;

Проводить диагностику ЦПГ необходимо в том случае если Штиль мс 180 резко потерял мощность или не заводится, при этом стартер инструмента не проворачивается. В случае если стартер проворачивается, но пила не запускается, при этом есть искра и топливо в цилиндр поступает исправно, необходимо измерить компрессию в двигателе.

9.5 – 11 Атм. считается нормальным показателем, при котором бензопила Штиль исправно запускается и выдает максимальную мощность, если компрессия ниже, есть вероятность того, что на цилиндропоршневой группе имеются задиры, либо её износ достаточно велик. В любом случае при пониженной компрессии, для дальнейшей диагностики, необходимо полностью разбирать пилу.

Определить наличие задиров на поршне, а также облом поршневого кольца, можно если снять глушитель и провести визуальный осмотр видимой части поршневой, при этом кольца на упругость можно проверить, надавив на них небольшой отверткой. На рабочих кольцах будет наблюдаться небольшое хождение, дефектное или зажатое поршневое кольцо ходить не будет.

Конструкция бензопилы

Все бензопилы имеют одинаковую конструкцию, вне зависимости от того, какое устройство, отечественное (Урал, Кедр, Патриот 3816, Карвер — российское производство с китайскими партнерами) или зарубежное (Штиль, Хускварна), например, ремонт бензопилы Патриот 3816 своими руками будет таким же, как и починка зарубежного устройства. Главные комплектующие инструмента:

  • Двигатель.
  • Топливный бак.
  • Стартер.
  • Рукоять.
  • Шина с цепью.

Общий принцип работы бензопилы прост — мастер резко дергает за шнур, который заводит двигатель, а он в свою очередь, — полотно пилы. Порой, в работе устройства возникают сбои, чтобы устранить их, придется провести демонтаж пилы. Проблемы, которые могут возникнуть с бензопилой:

  • Попросту не заводится.
  • Заводится, но через время перестает работать.
  • Не работает в распиле.
  • Падает мощность.

Основные возникающие проблемы связаны с неполадками двигателя (подача топлива, выхлопная система, цилиндро-поршневая система и зажигание), или более мелкие проблемы (проблемы с цепью, смазка, шина, сальник)

Важно рассмотреть каждую проблему более подробно

Если попросту оборвалась цепь, то ее следует заменить на новую. Проблем с решением этой задачи возникнуть не должно. Ремонт же других частей пилы может занимать до нескольких часов.

Как бы банально ни звучало, если бензопила не заводится, то нужно проверить бак на наличие бензина. Если топливо в системе есть, то, возможно, забился сапун, выравнивающий давление при подаче топлива. Сапун можно прочистить при помощи острого шила или иглы. Свечным ключом выворачиваются свечи и прочищаются наждачной бумагой. Можно также провентилировать камеру сгорания. После этих процедур пила должна завестись.

Если пила выключается автоматически, то, скорее всего, неисправен пусковой механизм. Но иногда бывает, что дело не в нем. В этом случае нужно вывернуть свечи и тщательно их осмотреть. Если на них видны следы топлива, то, значит, что неверно отрегулирован карбюратор. Свеча должна быть очищена и помещена обратно, предварительно перекрыв подачу топлива.

Ремонт мотокос своими руками чертежи. Первичная диагностика триммера.

На правильную работу двигателя и бензокосы в целом влияет огромное количество факторов, которые обычно связаны между собой. Если Вам не удается определить неисправность – обратитесь в проверенный сервисный центр.

Хотелось бы отметить, перед тем как приступать к разборке и серьезному ремонту, следует проверить элементарные расходные материалы. Эти «мелочи» часто влияют на работу и, возможно, ремонт триммера обойдется так сказать «малой кровью».

Свеча зажигания — отсутствие нагара, зазор электрода (0,5-0,6мм — либо согласно инструкции), хорошая искра

Топливный фильтр – отсутствие загрязнений, механических повреждений, хорошая пропускная способность. Периодическая замена согласно графику технического обслуживания в инструкции по эксплуатации

Воздушный фильтр – отсутствие опилок и загрязнений. Периодическая очистка в мыльном растворе и продувка под высоким давлением. Замена воздушного элемента согласно инструкции по экплуатации

Регулировка карбюратора

Перед регулировкой карбюратора промойте воздушный фильтр. Рекомендуется промывать его после каждых 10 часов работы. После этого можно приступать к регулировке. На фотографии для примера изображен карбюратор бензинового триммера PRORAB-8406. Цифрами обозначены регулировочные винты, которые мы будем использовать.

Регулировочные винты карбюратора бензинового триммера PRORAB-8406

Заведите бензокосу и подождите пока она прогреется.

Пропорция топливной смеси

Прочитал где-то, что, если в руководстве по эксплуатации бензокосы и на канистре с маслом указаны разные пропорции приготовления топливной смеси, следует использовать пропорцию, указанную в руководстве.

Длительное время так и поступал – из двигателя на бензобак стекали излишки масла и на свече постоянно образовывался нагар, так как в руководстве была указана пропорция для обкатанного двигателя 1:25, а на канистре – 1:50. После перехода на пропорцию 1:50 появление потеков масла прекратилось. Свеча продолжала нагорать, но с меньшей интенсивностью (карбюратор был еще не отрегулирован).

До сих пор некоторые пользователи бензоинструмента пропорцию топливной смеси определяют «на глазок». Если при приготовлении смеси будет занижаться количество масла, через некоторое время может появиться посторонний звук сразу после запуска двигателя, постепенно пропадающий во время прогрева, а остановка двигателя происходить с резким рывком. Продолжение эксплуатации триммера в таком режиме приведет к его выходу из строя.

Замена поршневой группы в бензопиле или триммере

Ремонт такового уровня должен быть всегда взвешенным. В таких маленьких движках, работающих на завышенных оборотах, подмена 1-го поршня, который прогорел либо заклинил, даёт не длинный итог и по мере надобности нужно поменять всю поршневую группу. Поэтому необходимо продумать, пользоваться ли этой пилой дальше или приобрести новую пилу.

Если это профессиональная модель, то такой ремонт стоит проводить, но если это старая бытовая модель типа Husqvarna 40 и она проработала больше десяти или двенадцати лет, её ремонтировать невыгодно. Установка колец на поршень газонокосилки. Потому как её ремонт обойдётся, столько — же, как и приобретение новой пилы, пускай не Husqvarna, но на PARTNER P350XT CHROME, стоимостью в 165 точно хватит. Причём продаёт такие пилы фирма Husqvarna, поскольку PARTNER, является её дочерней фирмой.

Но если Вы все-таки решили ремонтировать бензопилу или триммер, то вам необходимы оригинальные запчасти, которые стоят не дёшево. При правильной эксплуатации двигателя первый ремонт может наступить не скоро и заменить придётся только поршневое кольцо или кольца, в зависимости от модели. Но если пилу заклинило, то менять необходимо всю поршневую группу – цилиндр, поршень и кольца.

Надо заметить, что бензопилы Хускварна 136/141 имеют приблизительно ресурс 500-600 моточасов, Хускварна 340/350 — 1000-1200 моточасов, профессиональные бензопилы не менее 2000-2500 моточасов, при условии строгого соблюдения инструкции по эксплуатации. На самом деле опираться на эти цифры нельзя, так как реальный ресурс может значительно отличаться как в большую, так и в меньшую сторону. Но примерно можно сказать что полупрофессиональные пилы работают в 3-4 раза дольше любительских, а профессиональные до 10 раз и более.

Смотрите так же

Конечно, ничего нет вечного, но одно дело если вы меняете поршневую группу, после долгих лет эксплуатации и она отработав свои моточасы, полностью себя окупила, а другое дело, что эту пилу заправили например одним бензином, без масла, и её заклинило. Такую пилу приходится ремонтировать, так как все остальные детали нормальные.

В данном видео я покажу как самостоятельно, быстро поменять поршневую на триммере. Менять буду на триммере.

Как правильно ставить поршень

Придонок показывает и рассказывает как правильно устанавливать поршень в цилиндр на скутере и мотоцикле

Многие фирмы специально завышают стоимость запасных частей, чтобы покупались новые модели. На бензопилы и триммеры, например, фирмы Stihl, запчасти имеются в большем ассортименте, нежели на Husqvarna. Поэтому выбирая определённую модель узнавайте как обстоят дела с запчастями.

Определение причин неисправности

Если двигатель триммера не запускается или глохнет сразу после запуска, при перегреве редуктора или в процессе функционирования устройства слышны посторонние шумы и явно ощущается вибрация важно произвести визуальный осмотр и выявить нерабочий узел

Для оптимизации подготовительных мероприятий перед ремонтом следует провести простую диагностику и поэтапно проверить:

  • наличие топлива в бачке и смазки в основных узлах;
  • исправность свечи зажигания и ее работоспособность;
  • чистоту топливного и воздушного фильтра мотокосы;
  • засоренность выпускного канала и сапуна устройства;
  • качество используемых горюче-смазочных материалов.

Для определения функциональной работоспособности зажигания бензокосы, следует определить, работает ли свеча, протестировав появление искры при соприкосновении с корпусом функционального устройства.

Саму свечу зажигания можно сменить на новую, предварительно проведя просушку свечного канала, при необходимости старый элемент тоже сушится, чистится специальными приспособлениями и возвращается на место.

Основные неисправности редуктора и способы их устранения

С редуктором электрического или бензинового триммера случаются различные поломки. Наиболее частые из них представлены в таблице далее. Там же можно найти причины их возникновения и методы устранения.

Неисправность редуктораВозможные причины поломкиСпособ устранения
передаточный узел сильно греетсяиспользование неподходящей (некачественной) смазки либо ее отсутствиенужно заменить либо добавить смазочный материал
шестерни новые и не притерлисьследует для обкатки поработать непродолжительное время без сильных нагрузок с регулярными остановками, чтобы механизм успевал остывать
заедание вала во время вращения, появление люфта и стукаразрушение или значительный износ какого-либо из подшипниковзаменяют вышедший из строя подшипник новым
передаточный механизм слетает со штанги мотокосы либо шатаетсяповреждение его корпусанеобходимо произвести замену детали
в некоторых случаях при незначительных повреждениях хомутом, изготовленным из металла, выполняют стягивание места с разломом
не фиксируется на трубеизнос стыковочного местаможно сделать подмотку из изоляционной ленты в месте крепления либо же поменять штангу
выходной вал с ножом не вращается либо останавливается в случае возрастания нагрузкиизнос зубьев на шестернях либо одной из нихтребуется замена взаимодействующей пары износившихся деталей

Подшипники разрушаются из-за применения неподходящей смазки либо по причине ее отсутствия. Также их повреждение вызывают тяжелые условия эксплуатации мотокосы и попадание посторонних частиц материала (например, поломанных металлических зубьев механических передач) из-за того, что целостность пыльников нарушена.

Чтобы снять подшипник, нужно разобрать редуктор и воспользоваться специальным съемником. Если его нет, то можно попробовать это сделать молотком с наставкой. В этом случае работать следует аккуратно, чтобы не повредить посадочное место. Использовать метод предварительного нагрева для съемки подшипника при этом не рекомендуется. Связано это с тем, что металл может потерять требуемые эксплуатационные характеристики.

Если нож перестает вращаться под нагрузкой или вовсе стоит на месте, то это сопровождается нехарактерным звуком.

Большинство неполадок редуктора легко можно устранить своими руками. Заменяемые детали рекомендуется приобретать «родные», предназначенные для используемой модели мотокосы.

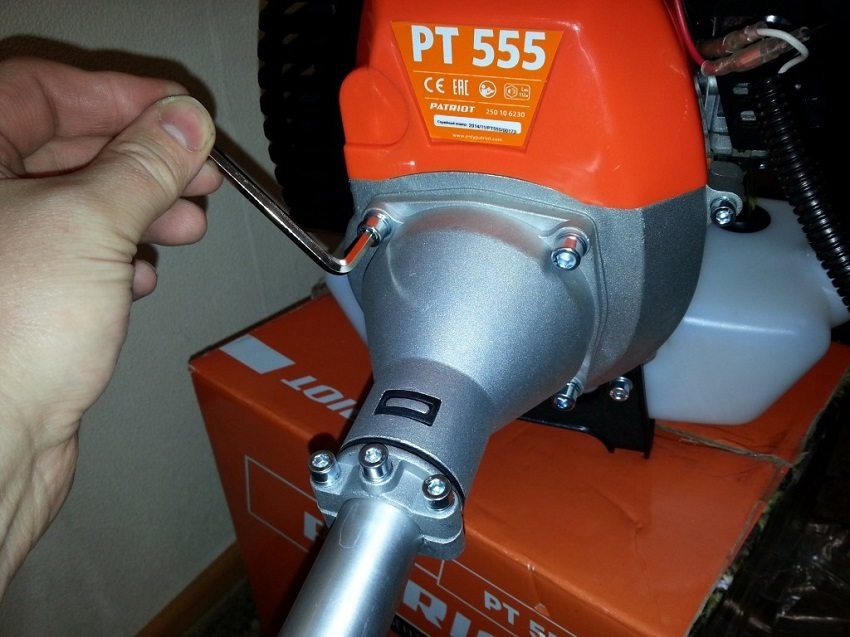

Алгоритм самостоятельного смазывания редуктора

Для проведения смазывания передаточного механизма его предварительная разборка не нужна. В устройство уже заложено специальное отверстие для этих целей (оно показано на фото ниже)

Кроме шестерен при проведении смазки нужно уделить внимание таким элементам механизма:

  • подшипниковому узлу;
  • маховику и собачке катушки стартера.

Заливать масло либо вносить твердую смазку следует через тавотницу, закрытую винтом. При этом выполняют действия в следующей последовательности:

  • очищают от грязи и налипшей травы корпус редуктора, особенно тщательно участок вокруг заглушки, чтобы мусор не попал внутрь механизма;
  • с помощью соответствующего инструмента (часто он идет в комплекте с триммером) выкручивают пробку;
  • в открытое технологическое отверстие выбранный смазочный материал вводят из тюбика, либо используя шприц, как показано на фотографии далее;
  • вкручивают пробку на место.

При внесении смазки нужно вращать нож, чтобы она равномерно распределялась по зубьям движущихся шестерней.

Если по какой-либо причине редуктор нужно разобрать, то старый смазочный материал необходимо полностью удалить со всей поверхности зубчатых передач и корпуса, вала, а только потом использовать новый. Разобранный механизм удобно смазывать твердыми составами.

Весь процесс смазки редуктора продемонстрирован в видеоролике:

Смазывать передаточный узел требуется минимум один раз в течение года, но рекомендуется это делать через каждые 20 часов интенсивного использования мотокосы. Если появятся первые признаки неисправностей с механизмом, то внести смазочный материал нужно как можно быстрее.

Как устроен и работает карбюратор бензотриммера

Все разновидности карбюраторов, выпускаемых производителями бензотриммеров, охватить практически нереально. Но, поскольку конструкция данного модуля, а также его принцип работы во многом схож между разными моделями, то можно сделать обобщенное описание процессов, происходящих в карбюраторе. Данная информация позволит пользователю понимать принципы работы устройства, устранять возникшие неисправности и правильно его эксплуатировать.

Основой карбюратора триммера служит цельнолитой корпус из алюминия. Ниже приведена схема данного блока.

Внизу его, находится диффузор, который еще называют соплом Вентури (18). Через это сопло мотором всасывается воздух.

Чем это отверстие меньше, тем с большей скоростью протекает воздух, и тем выше будет уровень его разрежения в зоне с самым маленьким диаметром.

В верхней части диффузора находятся топливные каналы (11,12). Через эти каналы поток воздуха, затягивает бензин. Сам топливный насос, жиклеры и система, применяемая для регулировки подачи смеси горючего с воздухом, могут быть встроенными или установленными снаружи.

Дроссельная заслонка (9) регулирует количество воздуха, подсасываемого в карбюратор. Его количество влияет на мощность, которую развивает двигатель. Заслонка (7) служит для холодного запуска. Ее необходимо закрыть, если вы собираетесь завести агрегат. После того, как двигатель запустился, ее требуется открыть, в противном случае, мотор сразу же заглохнет.

Импульсный канал (1) соединяет импульсную камеру насоса с картером двигателя, а именно, с его внутренним объемом. Поршень, находящийся в цилиндре, производя возвратно-поступательные движения, последовательно изменяет давление в картере (разрежение или повышение давления). Перепады давления заставляют двигаться мембрану (4). Поэтому работа насоса синхронизируется с работой двигателя.

Подсос бензина из бака происходит именно с участием мембраны (4). Бензин попадает в карбюратор через штуцер (2). Далее, его путь лежит через впускной клапан (3), клапан выпуска (5), сквозь сетчатый фильтр (6), топливный канал (10), проходит мимо иглы (14) и заполняет камеру (16), имеющую управляющую мембрану (18).

Клапан (14) посредством рычага (17) соединяется с мембраной (18). Полость, которая располагается ниже мембраны, соединяется с атмосферным воздухом сквозь отверстие (19).

Функционирует устройство следующим образом.

  • В диффузоре во время такта всасывания создается разрежение. Этот факт вызывает подсос воздуха. От того, в каком положении находится дроссельная заслонка (9), зависит количество воздуха, поступающего в камеру карбюратора, а также мощность двигателя и количество его оборотов.
  • В это время через жиклеры (11,12) подсасывается горючее из камеры (16), после чего оно смешивается с протекающим воздухом. Бензин, смешиваясь с воздухом, начинает распыляться. Таким образом, создается воздушно-топливная смесь.
  • Готовая смесь поступает в цилиндр, где сжимается поднимающимся поршнем и воспламеняется в верней его точке от искры, вырабатываемой свечей зажигания.
  • Поскольку объем под управляющей мембраной (18) соединяется с атмосферным воздухом через канал (19), то мембрана уходит вверх, открывая посредством рычага (17) клапан (14). После открытия клапана (14), в камеру (16) поступает новая порция горючего.
  • После того, как камера (16) заполнится, мембрана (18) возвращается в свою первоначальную позицию, а клапан (14) закрывается.

Далее, при работе мотора все вышеописанные процессы повторяются. Для регулировки количества горючего, поступающего в диффузор сквозь жиклеры, применяется винт (13). Для настройки холостых оборотов также применяется винт (15). При выкручивании регуляторов топливная смесь обогащается, а при закручивании – наступает обеднение смеси. Также в некоторых моделях карбюраторов можно отрегулировать холостой ход двигателя регулятором количества. Он обычно располагается снаружи и при закручивании упирается в рычаг, закрепленный на оси дроссельной заслонки.

Таким образом, используя 3 регулировочных винта, можно добиться максимальной производительности двигателя, а также настроить его бесперебойную работу при любой температуре окружающей среды, и даже в горных областях.

Как Правильно Установить Поршень На Триммер

БензоИнструмент. ЛИКБЕЗ

Поиск в блоге (бесплатное совпадение):

Документов, соответствующих вашему запросу: 9

Все мои попытки выяснить, что это за модель и в какие годы она производилась, оказались тщетными (я буду ОЧЕНЬ благодарен, если вы мне чем-нибудь поможете в этом вопросе). Тем не менее, я могу приблизительно предположить, что это где-то в 60-70-х годах прошлого века. Бензопила использует зажигание CONTACT от BOSCH.

Номер 21554 выбит на картере. Какой это номер, для меня загадка.

На левой стороне пилы находится табличка с надписью.

Какая информация на нем указана для меня. темный лес :-))).

Я частично разобрал бензопилу (для очистки и оценки состояния деталей). Я также заменил наконечник свечи зажигания (он треснул все) и установил выключатель зажигания (он отсутствовал на момент покупки пилы). Эта информация, как известно, не является оригинальной :-))). И еще один минус. отсутствие крышки нефтебазы. (На фото все отмечено стрелками).

Карбюраторная заслонка привода.

На пиле есть цепь. TAKASAGO (я никогда не слышал об этом, но об этом свидетельствует надпись на режущем зубе).

бензопила DOLMAR. Примерно три или четыре месяца назад у меня была эта копия в моих руках бензопилы Dolmar.

Разборка. сборка бензопилы STIHL MS180. Удовлетворение заявки: 21,43% Фрагменты текста сообщения. Разборка. сборка бензопилы STIHL MS180. Демонтажные бензопилы STIHL MS180. сборочный бензопилы STIHL MS180.

бензопила ПАРТНЕР 352.

Замена поршневой группы бензопилой или триммером

Ремонт на этом уровне всегда должен быть сбалансированным. В таких небольших, высокоскоростных двигателях замена одного сгоревшего или застрявшего поршня не дает длительного результата, и, если необходимо, необходимо заменить всю поршневую группу. Поэтому вам необходимо решить, стоит ли продолжать использовать эту пилу или купить новую пилу.

Если это профессиональная модель, то такой ремонт следует проводить, но если это старая модель домашнего хозяйства, такая как Husqvarna 40, и она работала более десяти или двенадцати лет, ремонтировать ее невыгодно. Так как его ремонт будет стоить столько же, сколько и покупка новой пилы, пусть не Husqvarna, а на PARTNER P350XT CHROME, стоимость 165, конечно, вполне достаточна. Кроме того, Husqvarna продает такие пилы, так как PARTNER является ее дочерней компанией.

Но если вы все-таки решили отремонтировать бензопилу или триммер, то вам нужны оригинальные запчасти, которые недешевы. Если двигатель работает нормально, первый ремонт может произойти не скоро, и заменить только поршневые кольца или кольца, в зависимости от модели. Но если пила застряла, нужно поменять всю группу поршней. цилиндр, поршень и кольца.

Следует отметить, что бензопилы Husqvarna 136/141 имеют срок службы примерно 500-600 часов, Husqvarna 340/350. 1000-1200 часов, профессиональные бензопилы не менее 2000-2500 часов при условии строгого соблюдения инструкции по эксплуатации. На самом деле на эти цифры нельзя полагаться, так как реальный ресурс может существенно различаться как вверх, так и вниз. Но можно грубо сказать, что полупрофессиональные пилы работают в 3-4 раза дольше, чем любительские, а профессиональные. до 10 и более раз.

Алгоритм замены поршневой бензопилы

Если настало время замены ЦПГ бензопилы необходимо знать, что для каждой конкретной модели существует индивидуальный алгоритм действий. Для облегчения работ по разборке/сборке необходимо подготовить свечной ключ, большую плоскую отвертку, молоток, компрессор для очистки деталей агрегата, набор рожковых и торцовых ключей. Вне зависимости от производителя и конструктивных особенностей модели перед тем как снять цилиндр бензопилы необходимо произвести следующие работы:

  1. Демонтаж верхней защитной крышки;
  2. Выкручивание свечи зажигания;
  3. Снятие боковой крышки;
  4. С помощью большой плоской отвертки убираются стопора с амортизаторов;
  5. В канал свечи помещаем шнурок для фиксации коленчатого вала и откручиваем сцепление и гайку маховика;
  6. Демонтаж ведущей звездочки цепи;
  7. Убираем карбюратор с воздушным фильтром;
  8. Снимаем модуль зажигания и выхлопную систему.

После изъятия из основания силового агрегата откручиваем поддон и вынимаем коленчатый вал с поршнем из цилиндра. С помощью слесарного пинцета или отвертки демонтируем стопоры поршневого пальца.

Перед демонтажем поршневой необходимо запомнить его расположение в цилиндре, чтобы в последующем не тратить время на повторную разборку и сборку силового агрегата.

Герметик для фиксации поддона бензопилы

Перед началом сборки необходимо сжатым воздухом, ветошью и другими средствами очистить детали и узлы агрегата от грязи, остатков опилок, пыли. Первый этап замены поршневой бензопилы заключается в установки на коленчатый вал поршня. Фиксируем его на шатуне стальным пальцем, входящим в комплект поставки ЦПГ. С целью недопущения произвольного выпадения стопорных колец рекомендуется устанавливать их разрезом вниз. Далее монтируем компрессионные кольца на поршень, но ввиду их хрупкости и ломкости к этой операции нужно подойти максимально внимательно. Для недопущения образования царапин перед установкой поршневой в цилиндр нужно смазать поршень маслом. Перед установкой картера (поддона) потребуется обезжирить его монтажную поверхность и нанести слой термостойкого герметика. Сборку бензопилы производим в обратном описанному выше алгоритму.

Зачастую замена поршня бензопилы, коленчатого вала и компрессионных колец решает проблемы с холостым ходом и с проблематичным запуском ДВС.

Как самостоятельно разобрать и отремонтировать электрическую косу

Перед тем, как разобрать и отремонтировать электрическую косу, следует проверить состояние розетки и напряжение в сети. Если его величина отклоняется от норм, указанных в инструкции по эксплуатации, то даже не стоит пытаться работать устройством без стабилизатора, рассчитанного на соответствующую мощность. Иначе электродвигатель может выйти из строя. Только после определения того, что причина отказа триммера связана непосредственно с ним, можно начинать проводить разбор механизма с ремонтной целью.

Разборка и ремонт электрической части

Разборка электрокосы с целью ремонта ее электрической части осуществляется в такой последовательности.

  1. Кладут триммер на ровную поверхность (например, стол), не содержащую лишних предметов.
  2. Раскручивают винты крышки, расположенные с одной стороны.
  3. Снимают открученную половину корпуса, получая доступ к кнопке пуска, электродвигателю, щеточному узлу, подшипникам, электрическим подключениям (данные элементы изображены на фотографии ниже).

    Разобранный электрический триммер

    Пусковая кнопка

  4. Проверяют наличие внешних признаков наличия поломок: запаха гари, оборванных (отсоединенных, сплавленных) проводков, оплавленных деталей.
  5. Когда с виду все в порядке, то начинают с проверки целостности шнура питания с помощью мультиметра, выставленного на проверку сопротивления.
  6. Затем, если с проводом все в порядке, проверяют кнопку: когда она не замыкает цепь, то устанавливают новую (исправную), просто подключив заново контакты и вставив деталь в соответствующие пазы.
  7. После выполняют проверку щеточного узла и коллектора, очищая их наждачной бумагой от нагара.
  8. Раскрутив крепежные винты, достают двигатель (также отсоединяют при этом питающие проводки).
  9. Мультиметром проверяют обмотки ротора и статора: их сопротивление должно быть незначительным и соответствовать паспортным данным.
  10. Попутно осматривают подшипниковые узлы (передний и задний) на валу двигателя. Если видны их механические разрушения или имеется сильный люфт, то раскручивают болты, снимают вентилятор и часть станины, аккуратно стягивают старые подшипники, устанавливают новые.
  11. Если двигатель работоспособный, то проверяют реле контроля температуры. Для этого обходят его перемычкой или входящий и выходящий проводки отсоединяют после соединяя друг с другом.

Щеточный и подшипниковые узлы представлены на фотографии ниже.

Работать коса будет и без термореле, только понадобится постоянно самостоятельно проверять температуру электродвигателя, периодически давая ему остыть. Можно также установить новый аналогичный датчик.

Кнопку запуска электродвигателя можно проверить замыканием перемычкой ее контактов. Если триммер заработает, то проблема понятна. Но такой вариант является небезопасным. Делать все следует аккуратно, чтобы не получить удара электрическим током. Чтобы поменять кнопку, следует воспользоваться отверткой для ее извлечения с посадочного места и присоединения проводков со старой к новой. После замены нужно собрать электрокосу, а затем проверить ее работоспособность.

Замена щеток требуется, если они разрушились. При этом достаточно старые вытащить с пазов, а новые установить на их место.

Замена подшипника является довольно сложной операцией, потому что он может прикипеть и не сниматься с вала двигателя

Стягивать или сбивать его следует осторожно, чтобы не повредить ротор или посадочное место

Подшипник для триммера ET1003A

Когда электродвигатель триммера выходит из строя, и необходимо его заменить новым, следует аккуратно снять вентилятор и подшипники, а затем установить их на прежнее место. По расходам замена практически сравнима с приобретением нового механизма. Ее проведение при отсутствии опыта работы с электродвигателями лучше доверить специалистам.

Распространенные неисправности карбюраторов

Поломки карбюратора триммера случаются из-за применения бензина плохого качества, поврежденного воздушного фильтра и скапливания грязи в камере данного блока. Чаще всего, произвести ремонт карбюратора своими руками вполне возможно. Ниже перечислены типичные неисправности карбюратора мотокосы.

Износ впускной иглы

Впускная игла выходит из строя, как правило, из-за наличия в составе топливной жидкости абразивных частиц.

  • нарушается обеспечение герметичности седла впускной иглы;
  • появляется подтекание горючей смеси;
  • появляются неисправности в работе двигателя, связанные с переобогащением топливной смеси.

Также впускную иглу может просто заклинить.

Заедание впускной иглы может вызвать наличие грязи в горючем, или долгий простой аппарата без работы.

Износ заслонок

Дроссельная и воздушная заслонки в основном изнашиваются из-за наличия в воздухе абразивных частиц. Дефектные заслонки выглядят так, как будто они подверглись пескоструйной обработке.

В результате износа заслонок понижается производительность двигателя, появляются неисправности в его работе, изнашиваются поршневые кольца, поршень и покрытие цилиндра.
