Замена поршневой группы бензопилы Stihl MS-180

Проверка катушки зажигания.

Чтобы исключить возможные неисправности со стороны проводки и кнопок выключения, возможно на время проведения проверки отсоединить управляющие провода от катушки.

  1. Измерение сопротивлений катушки. Данный способ не всегда применим: во-первых, необходимо знать параметры сопротивлений обмоток катушки. Во-вторых, зажигание помимо катушки индуктивности содержит полупроводниковые элементы для формирования нужного высоковольтного импульса. Поэтому при попытке прозвонить магнето через высоковольтный и минусовой провод получим либо показание «Разрыв цепи» либо огромное сопротивление. Если цепь все же прозванивается, то скорее всего, это признак неисправности.
  2. При помощи прибора, проверяющего наличие искры. Он монтируется в разрыв цепи между свечей и высоковольтным проводом катушки зажигания. Прибор дорогой и применяется в основном в серьезных сервисных центрах.
  3. При помощи свечи. Выверните свечу и приложите ее корпус к цилиндру. Потяните за стартер и наблюдайте за искрой между ее контактами. Этот медтод примерный и не дает полного представления о состоянии катушки зажигания, так как свеча находится не «под давлением» и маховик будет вращаться быстрее из-за отсутсвия компрессии в двигателе (свеча вывернута)
  4. «Варварский» способ. Его используют на свой страх и риск в безвыходных ситуациях.

снять колпачек со свечи и вставить в него гвоздь

Осторожно, не повредите внутренности колпачка — его потом одевать обратно на свечу и эксплуатировать. Шляпку в гвозде лучше откусить

Иначе могут возникнуть сложности с его извлечением.
расположите гвоздь в 6-7мм от цилиндра.
«заводите» двигатель, то есть совершайте обычные действия при заводе инструмента. Этим вы заставите работать систему зажигания
Обратите внимание на то, что свеча должна быть ввернута в свечное отверстие.
смотрите на наличие и цвет искры. В идеале искра должна быть «сильная» и яркого синего цвета
Все остальное – признак неисправности.
Важные моменты:

Читать также: Цветок похожий на монстеру

— свечу выкручивать нельзя: отсутствие компрессии приведет к более быстрому вращению маховика, что не будет соответствовать реальным режимам работы

Ремонт цилиндро-поршневой группы (ЦПГ)

Если двигатель бензопилы не заводится либо не может развить нормальную мощность, вполне вероятно, что в цилиндре двигателя не возникает достаточное для сгорания топливной смеси давление. Причиной этому может служить износ элементов цилиндро-поршневой группы – поршня, колец, подшипников и пр. Для того чтобы оценить состояние этого узла, следует провести его визуальный осмотр, предварительно сняв глушитель.

Для более полной диагностики в свечное отверстии двухтактного двигателя бензопилы помещается компрессометр. С его помощью выполняется замер компрессии в двигателе. По результатам проверки можно судить о состоянии ЦПГ, однако точные факты можно получить только при полной разборке узла.

Заявка online

MS 260, MS 361 16″, MS 361 18″, MS 180, MS 211 14″, MS 180 С-BE, MS 181, MS 181 C-BE, MS 230, MS 210 C-BE, MS 211 C-BE 14″, MS 210, MS 192 T, MS 192 C-E, MS 250, MS 230 C, MS 270, MS 230 CB-E, MS 260 15″, MS 290, MS 280-I, MS 200 T, MS 250 C-BE Ergostart, MS 341, MS 260 N (16″), MS 361-W, MS 390, MS 440-N (20″), MS 261, MS 440-W, MS 361 16″, MS 361 18, MS 460, MS 440, MS 362, MS 441 18″, MS 650, MS 441-W, MS 660 N, MS 660, MS 460-R, MS 880

  • Блог
  • О сервисном центре
  • Обслуживаемые марки
  • Цены на диагностику и ремонт
  • Доставка
  • Запчасти
  • Контакты

Ремонт и сервис садовой техники в Москве.

Специализированный сервисный центр «Агротехсервис» — комплексное гарантийное и послегарантийное обслуживание садово-парковой и коммунальной техники мировых производителей! Осуществляем продажу запчастей с доставкой по всей России!

Как разобрать, отремонтировать и собрать бензопилу Штиль

Чтобы отремонтировать устройство, его нужно сначала разобрать. Требуется снять боковую крышку, цепь пилы и шину. Потом очистить инструмент, продуть компрессором и прочистить кисточкой все узлы. Затем снимают рукоятку. Для этого удаляют заглушки с амортизаторов с помощью отвертки. После этого снимают амортизаторы и ручку.

Потом снимают стартер. Убирают крышку корпуса и откручивают винты стартера. Извлекают деталь. Потом снимают маховик, открутив гайку, которая его удерживает, откручивают гайку маховика. Крутить нужно влево. Снимают маховик. Затем демонтируют сцепление, привод маслонасоса и карбюратор.

После этого снимают и разбирают мотор. Он держится на 4 винтах на днище пилы. Нужно их раскрутить и вынуть мотор. Затем разбирают сам двигатель. Раскручивают винты картера, снимают его. Потом демонтируют коленвал, сальники, подшипники и поршневые кольца. По окончании разборки производят ремонт и устранение неполадок.

После ремонта инструмент нужно будет собрать обратно. Для этого устанавливают поршень на шатун. Стрелка на нем должна смотреть по ходу цепи, а слева от поршня будет находиться сторона коленвала, в которую требуется монтировать маховик. Ставят поршень в цилиндр. Устанавливают подшипники, сальники и стопорное кольцо в цилиндр. После этого обезжиривают место фиксации картера и устанавливают его на свое место. При сборке следует соблюдать обратную последовательность демонтажа.

Как снять сцепление

Перед тем как открутить сцепление, нужно снять ведущую звездочку. Снимают штопорную шайбу и убирают звездочку и игольчатый подшипник. Откручивают сцепление. Снимают отражающую пластину и насос.

Как снять и заменить звездочку

Замена звездочки на бензопиле нужна в тех случаях, когда:

  • заклинивает движение цепи;
  • произошел износ ведущей звездочки.

Для замены нужно снять звездочку бензопилы. Зубья звездочки не должны отклоняться от необходимых размеров, иначе работа пилы будет сопровождаться вибрацией, что приведет к поломке коленвала и подшипников. Срок эксплуатации звездочки в 2 раза превышает рабочий ресурс цепи. Используют 2-3 цепи до истирания их режущей поверхности. После этого меняют звездочку. Она расположена за муфтой сцепления. Снимают крышку узла сцепления.

Удаляют шину, цепь и муфту. Но прежде надо зафиксировать коленвал. Потом съемник помещают в отверстие муфты и поворачивают по часовой стрелке. Снимают муфту. За ней расположена звездочка. Теперь ее демонтируют. Если она неисправна, ее заменяют.

Ремонт и замена масляного насоса

Рассмотрим, как поменять масляный насос. Если элемент протекает, то следует обновить прокладку между двумя его частями. Если эта деталь маслонасоса не повреждена, то ее надо протереть и поставить на место. Теперь проверяют шланг. На нем не должно быть трещин. Если шланг поврежден, его заменяют. Потом прочищают компрессором выходные каналы.

Замена поршневой

Рассмотрим, как осуществляется диагностика и замена поршневой группы. Нужно проверить состояние цилиндра и степень износа поршня. После демонтажа мотора откручивают поддон, вынимают коленвал с поршнем из цилиндра. Откручивают стопоры поршневого пальца. Если поршень неисправен, его надо заменить. Стопорные кольца фиксируют разрезом вниз. Перед установкой в цилиндр поршневой группы смазывают поршень маслом. Перед монтажом картера обезжиривают его поверхность и наносят герметик.

Как выставить зажигание

Надо выставить зажигание на бензопиле. Регулировка зажигания осуществляется так:

  • вывернуть свечу и оценить ее внешний вид;
  • уточнить расстояние между магнитами и катушкой (до 0,2 мм);
  • проверить искру.

Бензопила Штиль 180 – неисправности и ремонт

В случае с бензопилой Stihl MS 180, неисправности и методы их устранения могут быть разными. Чтобы иметь возможность самостоятельно устранить поломки бензопилы Stihl MS 180, изучим самые распространенные причины поломок и методы их устранения своими силами.

Бензопила не заводится – причины и ремонт

Если вы заметили, что ваша пила перестала заводиться, то это может свидетельствовать о том, что моторное масло заливает свечу инструмента. Чтобы осмотреть свечу, нужно вытащить резиновый колпачок на корпусе и свечным ключом выкрутить деталь. Если вы увидели на свече большие пятна масла, значит, причина поломки кроется именно в этом.

Бензопила Stihl MS 180 глохнет на холостом ходу

Самой распространенной причиной этому служит неправильная регулировка карбюратора пилы. Если пила не держит холостые обороты, то потребуется заново настроить узел инструмента. Для этого возьмите регулировочный ключ из комплекта пилы и вставьте его в винт «+» на рукоятке инструмента. Во время этого медленно поворачивайте винт по часовой стрелке до тех пор, пока пила не начнет нормально работать.

Не поступает бензин – самостоятельное решение проблемы

Причина этому кроется в неисправности карбюратора. Чтобы выполнить ремонт узла, его потребуется демонтировать. Однако перед тем, как разобрать карбюратор на бензопиле Штиль 180, не забудьте отсоединить от него тягу дроссельной заслонки и провод зажигания. Дальнейшие действия выглядят следующим образом:

  1. Устройство карбюратора крепится к конструкции пилы при помощи 4 винтов. Отверните их и, вытащите узел с бензопилы. Перед тем, как снять карбюратор, не забудьте надеть перчатки, чтобы не испачкать руки маслом;
  2. Перед тем, как почистить карбюратор, потребуется нанести на его стенки бытовой обезжириватель. Подождите 5 минут и начните протирать стенки узла;

  1. Снимите крышку стартера и выверните 4 винта;
  2. Осмотрите детали, отвечающие за образование искры. Если они чистые, то убедитесь в правильно выставленном зазоре между магнитами и маховиком. Оптимальным будет считаться зазор в 0,4 мм.

Чтобы не прибегать к регулярному ремонту карбюратора, старайтесь применять качественное топливо и масло от проверенных производителей.

Бензопила плохо заводится – ищем причины

Если ваша пила не заводится на холодную, то первое, что нужно сделать – это осмотреть поршни инструмента. Поршневая группа пилы Stihl MS 180 отличается высокой надежностью, однако, вследствие нехватки моторного масла или механического удара может потребоваться немедленная замена поршня. Перед тем, как поменять поршневую, советуем изучить указанный алгоритм:

  1. Снимите верхнюю крышку пилы и выкрутите свечу;
  2. Снимите стопоры с амортизаторов, ведущую звездочку и стартер;
  3. Далее снимается маховик, червячный привод и победитовая цепь;
  4. Затем снимите катушку зажигания и глушитель;
  5. В конце демонтируется поршневая группа бензопилы.

Не подается масло на цепь бензопилы

Если вы заметили данную неисправность, то, первое, что нужно сделать – это настроить подачу масла. Регулировка подачи масла на цепь выполняется следующим образом:

  1. Найдите винт регулировки в нижней части бензопилы рядом со звездочкой;
  2. Для увеличения подачи масла винт потребуется повернуть в сторону «+»;

Замена шнура стартера

Если вы слишком интенсивно дергаете за тросик, то, рано или поздно, вам придется его заменить. Сделать это достаточно просто. Для этого действуйте в таком порядке:

  1. Открутите 4 винты, удерживающие маховик со шнуром;
  2. Снимите крышку и вытащите порванный тросик;
  3. Установите новый маховик с тросом и вкрутите винты обратно.

Инструкция по эксплуатации

Паспортом бензиновой пилы “Штиль” МС-180 является инструкция по эксплуатации, где собрана полная информация о самом инструменте. Перед началом эксплуатации необходимо тщательно изучить руководство, чтобы избежать досадных неисправностей.

Предлагаем ознакомится с инструкцией бензопилы.

Устройство

Бензопила “Штиль” МС-180 состоит из: бензинового двигателя, карбюратора, кожуха, стартера, маховика, сцепления, клапана декомпрессии, масляного, топливного насоса и бака, свечи зажигания, пильной цепи, шины, звездочки, тормоза, воздушного фильтра, рычага переключения, пылеуловителя, глушителя, фиксаторов, колеса натяжения, упора зубчатого, винта регулировки, рукоятки.

Подготовка бензопилы Stihl к работе

К подготовке пилы следует подойти со всей ответственностью, так как от этого зависит ее срок эксплуатации в будущем, а также безопасность самого оператора. Рассмотрим правильный алгоритм действий при подготовке бензопилы к эксплуатации:

  • производится сборка бензопилы Stihl (согласно описаниям и схемам в руководстве);
  • надевается и закрепляется шина;
  • натягивается цепь;
  • правильно готовится топливная смесь: бензин разводится маслом в соотношении 50/1 (количество бензина АИ-92 5 л., специального масла Stihl для двухтактных двигателей 100 мл.);
  • топливная смесь заливается в бак;
  • масло для смазки цепи заливается в бак;
  • проверяется надежность натяжения крепежей;
  • согласно инструкции проводится запуск пилы;
  • проводится регулировка карбюратора на холостых оборотах соответствующим винтом (цепь не должна двигаться);
  • проверяется подача смазки на цепь.

Предлагаем посмотреть видео о том, как производится сборка бензопилы “Штиль”:

Про то, как завести бензопилу “Штиль” 180 расскажет наше видео:

Обкаточный период для бензопилы “Штиль”

В обычном понимании обкатка для пилы Stihl 180 не проводится. Она изначально готова к работе. Однако владельцу техники необходимо знать и понимать следующее:

Первые от 4 до 8 выпаленных полных баков с горючим работа бензиновой пилы должна выполняться в щадящем режиме не на всю мощность силовой установки с частыми перерывами для охлаждения инструмента.
Первые 60 минут работы бензопилы “Штиль” состоит из промежутков работы и отдыха: 2 мин. работы, 10 секунд — холостой ход, перерыв

Холостой ход более 10 секунд вредит свечам зажигания, оставляя на них нагар.
Очень важно правильно приготовить топливную смесь из высококачественных материалов (1/50, бензин АИ-92 и выше, масло Stihl для 2-х тактных моторов).

Техническое обслуживание

Перед эксплуатацией проверяется:

  • состояние цепи, заточка;
  • натяжка цепи;
  • затяжка крепежей;
  • заполнение топливного и масляного баков;
  • наличие смазки цепи;
  • холостой ход и т. д.

После распиловочных работ производится:

  • чистка бензопилы;
  • ослабляется натяжение цепи (обязательно);
  • заточка цепи (при необходимости);
  • состояние шины, ее износ;
  • обслуживание фильтра (по мере надобности).

Новоявленные владельцы часто теряются и ищут материалы о том, как правильно разобрать (собрать) бензопилу “Штиль” 180. Предлагаем посмотреть видео, где показано, как выполняется разборка и сборка бензопилы штиль 180:

Неисправности и ремонт

Неисправности бензопилы Stihl 180 и их устранение — еще одна проблема, волнующая владельцев инструмента.

Почему бензопила “Штиль” 180 не заводится:

  • отсутствует топливная смесь;
  • нет контакта на свече зажигания;
  • обрыв высоковольтного провода;
  • топливный насос не качает;
  • забились топливопроводы;
  • проблемы со свечей;
  • не отрегулировано зажигание;
  • заливает свечу.

Почему бензопила “Штиль” 180 не развивает нужное количество оборотов:

  • нагар на свече зажигания;
  • свеча износилась, необходима замена (через 100 часов работы);
  • карбюратор требует чистки.

Бензопила “Штиль” 180 глохнет на холостых оборотах:

  • не отрегулирован карбюратор;
  • засорился топливный или воздушный фильтр.

Предлагаем посмотреть видео о том, как проводится регулировка карбюратора бензопилы “Штиль” МС 180 своими руками:

Некоторые владельцы инструмента используют бензопилу Stihl МС 180 вместе с насадкой-болгаркой, это позволяет соорудить домашнюю пилораму и выполнять продольные распилы.

На видео показана насадка-болгарка для бензопилы “Штиль” MS-180:

Но даже без этой насадки некоторые умельцы нашли способ выполнить продольный распил обычной шиной с пильной цепью. Предлагаем посмотреть видео о самодельной пилораме из подручных материалов:

Разборка бензопилы

Перед тем как приступить непосредственно к разборке пилы, вначале понадобится её очистить. Все операции необходимо выполнять аккуратно и не торопясь. Чтобы крепёжные элементы и мелкие детали не потерялись, можно использовать ёмкости, в которые при разборке складываются элементы конструкции.

Начинается разборка с ослабления крепления шурупов, удерживающих крышку сцепления, после чего ослабляется натяжение цепи. Только после этого болтики выкручиваются полностью. Затем снимается накладка сцепления, шина и сама цепь. На следующем этапе удаляется верхняя крышка корпуса. При помощи кисточки и сжатого воздуха очищается ведущий блок шестерни — обычно это самый загрязнённый участок. Места в подтёках масла удобнее всего отмывать бензином.

Этапы разборки устройства происходят в следующем порядке:

  1. Снимается вибрационная ручка. Она фиксируется к корпусу пилы на трёх амортизаторах. Для снятия понадобится удалить заглушки, после чего, используя отвёртку, выдавить амортизаторы, начиная от расположенного дальше всех по отношению к рукоятке. Затем выкрутить два винта и разобрать рукоятку. Теперь можно снять курок газа, отсоединив проволочную тягу.
  2. Удаляется стартер. После снятия верхней крышки освободится доступ к заглушкам масляного и топливного бака. Убрав заглушки, извлекается стартер. Место установки стартера тщательно очищается от опилок.
  3. Освобождается маховик. Для того чтобы его снять с посадочного места, понадобится использовать накидную головку с размером 13. Первоначально выкручивается свеча, через образовавшееся отверстие блокируется поршень. Ослабив гайку, на неё устанавливается выколотка, по которой совершается резкий удар. От этого действия маховик соскакивает с вала, после чего легко снимается руками.
  4. Демонтируются сцепление и привод маслонасоса. Сначала извлекаются ведущая звёздочка и игольчатый подшипник. Для этого снимается стопорная шайба. Головкой с размером 19 выкручиваются болты, удерживающие сцепление. Стоит отметить, что резьба на нём левая. Демонтировав сцепление, снимается отражающая пластина и привод маслоподачи.
  5. На предпоследнем этапе извлекаются карбюратор с глушителем и катушка зажигания. Для того чтобы извлечь карбюратор, потребуется головка на 8 и удлинитель. Перед тем как снять воздушный фильтр и карбюратор, понадобится отключить провод зажигания и отсоединить воздушную заслонку. Глушитель держится за счёт двух гаек, которые легко откручиваются.
  6. Снимается двигатель. Перевернув корпус пилы, выкручиваются четыре винта, удерживающие мотор. Затем аккуратным движением он извлекается из места установки.

Неполадки механизма запуска и зажигания

Причиной возникновения неполадок бензопилы данной модели может быть неработоспособность системы зажигания и узла запуска мотора.

Общий вид зажигания бензопилы 180

Стартер бензопилы Штиль 180 в сборе

Демонтировав свечу из шахты, замеряем зазора свечи бензопилы между центральным и боковым электродом. При его чрезмерной (более 0.7-1.5 мм) величине искра может возникать периодически, а при минимальном (менее 0.7 мм) – недостаточной для оптимального воспламенения топливной смеси.

Если бензин поступает в камеру сгорания, а несоответствие в системе зажигания выявлено не было, вероятной причиной поломки может стать карбюратор. Этот узел предназначен для смешивания топлива с воздухом и подачи их в цилиндр. После демонтажа карбюратора прочищаем его каналы и жиклеры с помощью универсальных средств.

После диагностики системы зажигания бензопилы штиль 180 и ее восстановления переходим к поиску неполадок в силовом агрегате, а именно в цилиндропоршневой группе пилы.

Это интересно: Как провести диагностику неисправностей и сделать ремонт бензопилы своими руками

Топливная система

Чтоб по мере израсходования топливной консистенции, топливный бак наполнялся воздухом и в нем не создавалось отрицательное давление, которое не даст горючему поступать из него в карбюратор, и при всем этом, чтоб из отверстия для воздуха не вытекало горючее, в крышке, закрывающей заливное отверстие, изготовлен сапун. И кстати, если сапун забьется грязюкой, то бензопила заглохнет.

Из бака горючее качается через свободно болтающийся в баке шланг. Хускварна; кто знает- где сапун бензобака и как его сапун находится в верхней части. Благодаря этому, независимо от положения бензопилы, шланг всегда погружен в горючее. На входном конце шланга крепится топливный фильтр. Качается горючее насосом снутри карбюратора.

Для облегчения пуска, часть бензопил оборудовано ручным насосом подготовительной подкачки — праймером. При запуске бензопилы с праймером, карбюратор заполняется топливом заблаговременно (избыток горючего стекает назад в бак). Благодаря этому движок запускается резвее, т.к. уже пройдена стадия наполнения карбюратора топливом, которая без праймера производится насосом карбюратора за счет стартера.

Причины неполадок поршневой бензопилы

Существует масса причин выхода из строя ЦПГ, которые принято разделять на две основные категории: естественный износ и искусственные неисправности. К первому виду неполадок, как видно из названия, относится физический износ трущихся деталей поршневой группы. Вторая категория более обширная и подразумевает под собой:

Элементы поршневой бензопилы

  • Сильный перегрев ДВС и, как следствие, появление термических задиров на поверхности поршня;
  • Облом нижней части поршня (юбки) ввиду длительности работы бензопилы на предельных оборотах;
  • Попадание в камеру сгорания инородных частиц и возникновение механических повреждений ЦПГ;
  • Облом компрессионного (поршневого) кольца из-за сильного износа или превышения допустимых оборотов пилы;
  • Несоответствие рекомендованных порций бензина и масла при приготовлении топливной смеси.

Изношенный поршень бензопилы

Специалисты не рекомендуют разбирать ЦПГ без особых на то причин. Однако если инструмент существенно потерял мощность, возник металлический звон в ДВС или при рывках стартером коленчатый вал не проворачивается, следует произвести диагностику поршневой бензопилы. В первую очередь для выявления неполадок мотора необходимо замерить компрессию в цилиндре. При существенном её отклонении от рекомендованных производителем значений можно смело утверждать, что на поверхности цилиндра или поршня имеются царапины, выработка, задиры. Именно падение компрессии является основанием для полной разборки и ремонта поршневой группы бензопилы.

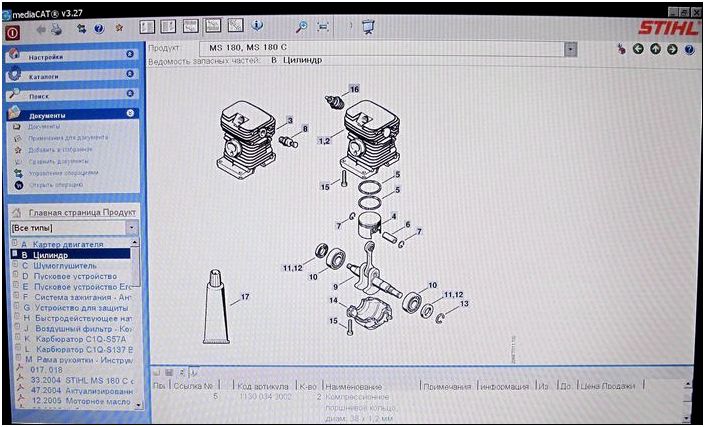

Тут мы покажем для вас как, выполнить замену поршневой группы на бензопиле Stihl MS180,сальники коленвала.

Отличительной чертой ЦПГ на Stihl МС сто восемьдесят будет то, что у него установлено два компрессионных кольца, хоть и фактически у всех главных его соперников имеется всего одно. Как убеждает производитель, установка пары колец, позволяет лучше стабилизировать поршень в работах, усилить его остывание и повысить компрессию в движке, по причине чего улучшается пуск.

Почему бензопила Stihl не заводится после замены поршневой

Если проход, если пила не запускается после подмены поршневой, нужно проверить подачу горючего в камеру, и дополнительно провести диагностику бухгалтерской системы зажигания. Нередко в процессе установки рычага управления на бензопилу, мастера запамятывают подсоединить провода, идущие от катушки зажигания, и в результате искра теряется и пила не заводится.

Также неувязка скрывается в зажатом шланге топливной подачи либо когда если он вообщем не подсоединен. Обстоятельств это вам больше понравятся огромное количество, увы стоит держать в голове, что тогда если работы по подмене поршневой проведены верно, инструмент должен без каких-то заморочек запустится и нормально работать.

Детали и расходники

  • Маслянный фильтр
  • Моторное масло
  • Ветошь

Инструменты:

  • Гаечный ключ торцевой трубчатый 13 мм
  • Оправка для запрессовки поршневой пальца
  • Оправка для сжатия поршневых колец
  • Молоток
  • Съемник поршневых колец
  • Щуп плоский
  • Динамометрический ключ

Детали и расходники:

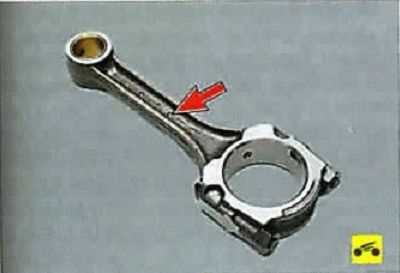

1. Вставьте шатун в поршень так, что бы приливы на шатуне были обращены в сторону задней части поршня.

Примечание:

На передней части днища поршня выполнена метка в виде лунки.

3. Установите стопорные кольца поршневого пальца в канавки поршня.

4. Установите поршневые кольца. Это рекомендуется делать специальным съемником. Если его нет, установите кольца на поршень, аккуратно разведя замки колец.

5. Порядок установки колец следующий: сначала устанавливают составное маслосъемное кольцо (замок кольца должен находиться с противоположной стороны от замка разжимной пружины), затем нижнее компрессионное кольцо и, наконец, верхнее.

6. Сориентируйте кольца, как показано на рисунке. Установите кольца на остальные поршни.

Расположение замков поршневых колец перед установкой поршня в цилиндр:

1 — расширителя маслосъемного и верхнего компрессионного колец;

2 — верхнего маслосъемного кольца;

3 — нижнего компрессионного кольца;

4 — нижнего маслосъемного кольца.

Примечание:

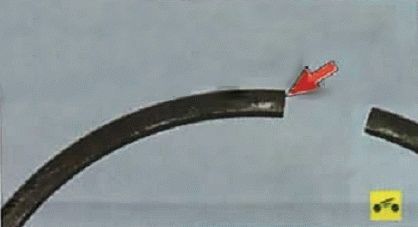

Устанавливайте нижнее компрессионное кольцо маркировкой вверх.

7. Установите вкладыш в шатун, совместив установочный усик вкладыша с выемкой на шатуне.

8. Смажьте моторным маслом зеркало цилиндра, поршень, поршневые кольца и шатунный вкладыш.

9. Установите на поршень оправку для сжатия колец и, вворачивая винт, сожмите кольца.

10. Проверните коленчатый вал так, чтобы его шатунная шейка, на которую монтируют шатунно-поршневую группу, установилась в ВМТ. Установите поршень цилиндра в соответствии с маркировкой номера цилиндра на шатуне.

11. Нажмите (например, рукояткой молотка) на поршень и сдвиньте его из оправки в цилиндр до момента установки нижней головки шатуна на шатунной шейке коленчатого вала. Аналогично установите поршни в остальные цилиндры.

Примечание:

При установке поршней в цилиндры метки (лунки) на поршнях должны быть обращены к передней части двигателя.

Предупреждение:

При установке поршня плотно прижимайте приспособление для сжатия поршневых колец к блоку цилиндров, иначе будут сломаны поршневые кольца.

Устанавливайте поршень в цилиндр осторожно, чтобы нижней головкой шатуна не повредить шатунную шейку коленчатого вала

12. Установите шатунные вкладыши в крышки шатунов, совместив установочный усик вкладыша с выемкой на крышке.

13. Смажьте моторным маслом шатунные вкладыши в крышках шатунов и шатунные шейки коленчатого вала.

14. Установите крышку шатуна, соединив шатун с шейкой коленчатого вала.

Предупреждение:

Крышку шатуна устанавливайте таким образом, чтобы маркировки номера цилиндра на шатуне и на крышке расположились с одной стороны.

15. Смажьте моторным маслом резьбу болтов и гайки крепления крышки шатуна.

16. Навинтите гайки шатунных болтов, не затягивая их окончательно.

17. Затяните гайки шатунных болтов моментом 13,7-15,7 Н-м (1,4-1,6 кгс*м).

18. Доверните все гайки на 35-40° по часовой стрелке.

19. Проверьте легкость перемещения шатунов вдоль шатунных шеек. При заедании отверните гайки шатунных болтов и повторно затяните их, как описано в пп. 17,18.

20. Проверьте плоским щупом боковые зазоры между шатунами и щеками кривошипов коленчатого вала. Номинальный зазор 0,200-0,470 мм, предельно допустимый — 0,5 мм. Если боковой зазор больше предельно допустимого, замените шатун и/или коленчатый вал.

21. Установите снятые детали в порядке, обратном снятию.

Обкатка двигателя

После сборки двигателя рекомендуется провести его обкатку на стенде. Поскольку вне специальных ремонтных организаций это сделать невозможно, после установки двигателя на автомобиль обкатайте его по упрощенному циклу следующим образом:

1. Залейте масло и охлаждающую жидкость, проверьте герметичность всех соединений.

2. Пустите двигатель и дайте ему поработать без нагрузки по следующему циклу:

  • 820-900 об/мин — 2 минуты;
  • 1000 об/мин — 3 минуты;
  • 1500 об/мин — 4 минуты;
  • 2000 об/мин — 5 минут.

He доводите работу двигателя до максимальных режимов.

3

Во время работы проверьте герметичность двигателя и его систем, давление масла, обратите внимание на наличие посторонних шумов

4. Если обнаружены посторонние шумы или другие неисправности, остановите двигатель и устраните их причины.

5. Начав эксплуатацию автомобиля, соблюдайте режимы, предусмотренные для периода обкатки нового автомобиля.

В статье не хватает:

Качественных фото ремонта

Видео: Как Заменить Поршневую На Бензопиле Stihl 180

Отличительной особенностью CPG на Stihl MS 180 является то, что он имеет два компрессионных кольца, в то время как почти все его основные конкуренты имеют только одно. По словам производителя, установка пары колец может лучше стабилизировать поршень в процессе работы, увеличить его охлаждение и увеличить компрессию в двигателе, тем самым улучшая запуск.

Как заменить поршень бензопилой Stihl 180

Если вам нужно заменить старый поршень и установить новый, вам нужно знать, как это сделать правильно и следовать определенному алгоритму. Также необходимо иметь небольшую шлицевую отвертку, специальный комбинированный гаечный ключ Stihl, электрическую отвертку, молоток, дрейф из мягкого материала, компрессор и стопор для поршня Stihl.

При замене поршня или поршневой группы бензопила должна быть как можно более чистой от загрязнений. Дальнейшая работа ведется по следующему алгоритму:

  1. Верхняя крышка снимается с пилы и зажигается свеча зажигания.
  2. Снимите боковую крышку.
  3. С помощью отвертки с электроприводом заглушки снимаются с амортизаторов бензопилы, после чего их рукоятка отсоединяется от корпуса.
  4. Далее снимите приводную звезду и стартер.
  5. Установите стопор поршня в отверстие свечи зажигания и ослабьте стопорную гайку маховика и сцепление.
  6. Снимите маховик, шестерни сцепления и масляного насоса за сцеплением.
  7. Удалите два винта, которые крепят карбюратор и воздушный фильтр. Снимите фильтр, рычаг управления двигателем и карбюратор Stihl.
  8. Снимите катушку зажигания и глушитель.

После выполнения всех этих операций снова очистите файл от грязи, затем переверните его и открутите четыре винта, которыми двигатель крепится к корпусу бензопилы. После отвинчивания винтов двигатель отделяется от корпуса и снова очищается.

На снятом двигателе поддон разматывается и поддон поднимается, после чего узел поршня с коленчатым валом снимается с двигателя.

При снятии поршня с цилиндра следует помнить, что он расположен относительно цилиндра.

Стопорные кольца поршневого пальца затем снимаются небольшой отверткой, а коленчатый вал отсоединяется от поршня.

В случае, если вам нужно только заменить поршень, вы можете установить его на коленчатый вал, а затем установите поршневой палец стопорные кольца, располагая их так, чтобы точка разрыва стопорного кольца направлен вниз. Это позволяет исключить возможность самопроизвольного хлопки стопорного кольца во время работы двигателя (в соответствии с инструкциями изготовителя Stihl). После этого устанавливаются компрессионные кольца, цилиндр смазывается моторным маслом и двигатель собирается.

Установка поршня в цилиндр должна выполняться как можно более аккуратно, поскольку зажимные кольца хрупкие и легко ломаются.

Картер двигателя установлен на двигателе, герметик используется в качестве прокладки, после чего четыре крепежных винта крепятся и затягиваются крест-накрест. Затем двигатель устанавливается на корпус бензопилы. Последующая сборка выполняется с использованием алгоритма обратной разборки.

Почему бензопила Stihl не запускается после замены поршня

Если пила не запускается после замены поршня, необходимо проверить подачу топлива в камеру и диагностировать систему зажигания. Очень часто при установке рычага управления на бензопилу мастера забывают подключить провода, идущие от катушки зажигания, в результате чего искра исчезает, а пыль не начинается.

Проблема также может быть скрыта в захваченном топливном шланге или если он вообще не подключен. Конечно, может быть много причин, но следует помнить, что если все работы по замене поршня выполнены правильно, инструмент должен запускаться и нормально работать без проблем.

видео

На видео вы можете увидеть подробный видеоурок, в котором мастер во всех деталях показал, как правильно разобрать пыль и установить на нее новый поршень. Вы также можете увидеть на видео, как правильно чистить пилу во время ремонта.

Результат

Мы исследовали основные причины и неисправности бензопилы Stihl ms 180, требующие замены CPG. Но, как правило, в каждом случае причины могут пересекаться, и для правильного ремонта требуется комплексный подход к решению проблемы. Установка нового поршня на шесте не всегда означает решение проблемы. Обязательно устраните причину неисправности, и инструмент прослужит долго без проблем и необходимости ремонта.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
