Заточка сверла по металлу своими руками. приспособление и видео

Критерии выбора свёрл

В продаже имеется достаточно много типов режущих оснасток

При выборе следует обратить внимание на цвет металла:

  • Чёрный. Изделие с антикоррозионной оксидной плёнкой, которая дополнительно предотвращает перегрев. Устойчивы к износу, подходят для высоких нагрузок.
  • Серый. Низкокачественные модели для малых нагрузок.
  • Золотистый. Такой цвет обусловлен наличием титана в сплаве, что повышает прочность.
  • Тёмно-золотистый. Также сплав с титаном, но без внутреннего напряжения в стержне. Самые высококачественные свёрла для значительных нагрузок.

По типу конструкции выделяют такие виды свёрл:

  • Традиционные спиральные. Подходят для большинства бытовых задач.
  • Левосторонние. Для высверливания сломанных крепёжных элементов.
  • Высокоточные. Для тонких работ, где недопустимо отклонение от проекта.

Точильный станок и его модификации

Итак, базовая часть оборудования – станок для заточки.

Один из самых простых вариантов – закрепленная на основании болгарка с подходящим шлифовальным кругом.

При помощи специального держателя электроинструмент закрепляется на столе или верстаке так, чтобы при вращении патрона не происходило смещения, а вибрация гасилась. С помощью такого устройства можно не только точить инструмент, но и шлифовать детали. В зависимости от того, как именно удобно работать, ось вращения направляется горизонтально или вертикально.

Следующий вариант – простейший заточной станок, например, советского еще производства ИЭ-9703 (так называемое точило).

Здесь есть место для установки только одно круга.

Более «продвинутый» вариант того же типа – обдирочно-заточной станок 3К634 и его аналоги. Для дома такое оборудование обычно не нужно, это промышленный вариант. В крайнем случае – для активно используемой мастерской.

Из более современных и компактных универсальных изделий хочется назвать такие:

  • ELITECH CT600C. Практичный, можно точить все, что угодно – от сверл до цепей и топоров. Для работы с мелким инструментом есть увеличительное стекло, лампа. В наличии искрогаситель, достаточно мощный привод;
  • ЗУБР ЗТШМ-150/686Л. По конструкции похож на предыдущий, но попроще – и подешевле;
  • Энергомаш ТС-6010С. Очень удобная вещь, с отдельными блоками для заточки разного инструмента, с возможностью жесткой фиксации затачиваемого изделия для получения нужного угла заточки.

Специализированные станки для заточки сверл по металлу (и не только) имеют более узкий функционал. Они различаются по числу одновременно затачиваемого инструмента, его минимальному/максимальному диаметру и возможному углу заточки.

Например, станки OPTIgrind GQ-D13 и OPTIgrind DG 20 Vario отличаются и по углу, и по диаметру сверл, и по габаритам/мощности. Общее у них, пожалуй, только количество одновременно обрабатываемого изделия – одно за раз.

Удобны станки с заточным кругом и специальным держателем для сверла. Меняя положение держателя, можно регулировать угол заточки.К таким профессиональным станкам можно купить наборы цанг для заточки, дополнительные шаблоны и прочие полезные девайсы, заметно облегчающие работу.

Для домашнего использования профессиональные станки — это все же немного чересчур. Можно обойтись упрощенными станочками, предназначенными только для сверл и не огорчающих покупателей заоблачной ценой.

Кроме того, есть специальные насадки на дрель, позволяющие точить сверла сравнительно быстро и с хорошей точностью. Последний параметр, конечно, зависит от качества насадки. Увы, у таких насадок обычно фиксированный угол заточки – чаще всего стандартные 118 градусов.

Оба последних варианта работают по одному принципу – сверло вставляется рабочей частью вниз в соответствующее диаметру отверстие на насадке и прижимается. Включается аппарат, происходит заточка.

Стойка – приспособление, чтобы точить сверла по металлу: конструктивные особенности

В зависимости от масштабов задач они могут быть разного размера. Установка крепится на токарном или точильном станке с помощью болтов. Их конструкция состоит из:

  • основания;
  • крепежного элемента для зажима инструмента;
  • упорный механизм;
  • винт, регулирующий подачу;
  • зажимы.

На покупном образце находится шкала, она регулирует угол с высокой точностью. Если вы применяется самостоятельное устройство, то удобнее будет использовать шаблоны разного диаметра, их можно выполнить из дерева.

Простая приспособа из гайки для заточки сверла в домашних условиях

Для изготовления нужно минимум подручных материалов. Посмотрим на изображение:

Инструкция по созданию:

  • Возьмите две гайки разного размера, с меньшей выпилите по 9 мм разрезы с трех граней с каждой стороны.
  • Угол заточки должен соответствовать полученным краям – 120 градусов.
  • Приварите сварочным аппаратам второе изделие к первому так, чтобы получились отверстия в виде треугольника.
  • Подберите и вкрутите болт, совпадающий по размером с маленькой гайкой. Он будет зажимать обрабатываемый инструмент.

В такой держатель просовывается заготовка. Она надежно фиксируется прижимом. Теперь можно подносить деталь к абразивному кругу и не переживать, что срежете лишнее или с неправильным углом.

Заточное приспособление на дрель для сверл своими руками

Мы рассказали, что можно купить насадку на электродрель. Обычно они выполнены из пластика и имеют стандартные разъемы. Сделать аналог можно дома, рекомендации:

  • выполняйте детали из металла, а не пластиковые;
  • соедините наждачный круг с патроном с помощью кольца;
  • наждачный конус можно изготовить на токарном станке;
  • внешний корпус (крышка с отверстиями разных диаметров под нужные размеры инструмента) лучше всего сделать из дерева, но можно из стали.

Чтобы вам проще было делать самоделку, посмотрим, из чего состоит покупная модель. Это на видео объясняет и показывает комментатор после произведенного разбора:

Устройство для болгарки

Этот электроинструмент тоже применяют для затачивания, это легко объяснить – установка абразивного диска является естественной задачей углошлифовальной машины, а крепеж под нужным углом к вращающемуся абразиву сделать легко. Посмотрим, как это выглядит:

К кожуху необходимо прикрепить металлический уголок, он будет выполнять функцию направляющего. Регулировка происходит вручную. Есть и минусы, к ним относится то, что сам диск подвергается неравномерной нагрузке и при длительном использовании может раскрошиться.

Оправка для заточки сверл из дверных петель

Еще один интересный домашний вариант.

Многие считают, что она избыточно сложная. Но мы рассмотрим изготовление:

  • нижняя часть фиксируется на подручнике;
  • верхняя перемещает заготовку;
  • нижний палец нужно вытащить, оставить только верхний;
  • следует разрезать на две части одну из петель – одна из них регулирует наклон;
  • нужно приварить металлический уголок, нарезать резьбу под болт в просверленных отверстиях;
  • далее нужно заварить барашек, чтобы вращать упорный механизм.

Более подробная поэтапная инструкция в видео:

Спиральный тип

Для этого необходима втулка, диаметр которой в точности повторяет размер сверла. Это могут быть трубки из меди, алюминия. Направляющие следует выточить из дерева. В бруске сверлятся отверстия под заданным углом – в них нужно будет вставлять инструмент. Отдельно нужно создать подручник, который отвечает за упор и правильное положение заготовки.

Зависимость угла заточки от материала

Выше мы уже упоминали, что количество градусов меняется в ту или иную сторону, исходя из того, что за деталь обрабатывается. Чем она меньше, тем кромка длиннее, лучше теплоотвод, дольше срок службы. Чем больше, тем труднее центрировать инструмент на начальном этапе выполнения технологической операции.

Есть универсальная величина – 118 0 (с допуском в 2 0) и 7-12 0 соответственно. Ее выбирают тогда, когда никаких подробностей не указано. Если же известно, из чего выполнена заготовка, следует отдать предпочтение рекомендованным величинам, которые мы для наглядности свели в таблицу.

МатериалУгол, 0
задний при вершине
мягкая древесина, пластмасса, волокнистые структуры 12-15 60
твердые породы дерева, упругая резина, бакелит, ковкий каучук 90
нержавейка, сплавы коррозионных и жаропрочных сталей 12-14 127
инструментальная сталь 7-15 118-150
медь 12-15 100-118
твердая бронза, конструкционные стали, чугун (работая с литьем, из него следует выполнять двойную заточку, делая угол переходной кромки в 70-75 0) 7-12 118 +/- 2
сплавы
титановые 12 70-118
магниевые 135-140
алюминиевые 12-17 90-140
медные 12-15 118-150

1 Признаки затупленного сверла

Многие люди не учитывают это и производят необходимые им работы, пока сверло полностью не поломается, после чего перестают использовать изделие и приобретают новое. Происходит это по той причине, что начинающие мастера не знают, как выполняется заточка сверл для стали. Следует знать, что это можно выполнить и своими руками, при этом для работы понадобятся инструменты, которые есть в наличии в мастерской.

Просверлить металл можно исключительно заточенным приспособлением. Если в начале выполнения работы произойдет скрип в месте, где соприкасается инструмент с металлом, то это означает, что сверло затупленное. В таком случае приспособление будет прокручиваться, сильно тереться о металл и выделять тепло при сверлении.

Затупленное сверло

Мастера для собственных нужд используют чаще всего небольшие сверла, диаметр которых составляет менее 16 мм. Чтобы заточить затупленное приспособление, рекомендуется использовать специальные конструкции.

Для выполнения заточки можно применить такие инструменты:

  • станок для заточки с абразивным кругом;
  • машинка для шлифования;
  • электрическая дрель с подходящей насадкой.

Можно применить и другое устройство для заточки, на которое есть возможность смонтировать специальный камень и сделать так, чтобы он вращался. Подобное изделие должно обеспечить скорость прокручивания вала более 800-1000 об/мин.

Стойка – приспособление, чтобы точить сверла по металлу: конструктивные особенности

В зависимости от масштабов задач они могут быть разного размера. Установка крепится на токарном или точильном станке с помощью болтов. Их конструкция состоит из:

  • основания;
  • крепежного элемента для зажима инструмента;
  • упорный механизм;
  • винт, регулирующий подачу;
  • зажимы.

На покупном образце находится шкала, она регулирует угол с высокой точностью. Если вы применяется самостоятельное устройство, то удобнее будет использовать шаблоны разного диаметра, их можно выполнить из дерева.

Простая приспособа из гайки для заточки сверла в домашних условиях

Для изготовления нужно минимум подручных материалов. Посмотрим на изображение:

Инструкция по созданию:

  • Возьмите две гайки разного размера, с меньшей выпилите по 9 мм разрезы с трех граней с каждой стороны.
  • Угол заточки должен соответствовать полученным краям – 120 градусов.
  • Приварите сварочным аппаратам второе изделие к первому так, чтобы получились отверстия в виде треугольника.
  • Подберите и вкрутите болт, совпадающий по размером с маленькой гайкой. Он будет зажимать обрабатываемый инструмент.

В такой держатель просовывается заготовка. Она надежно фиксируется прижимом. Теперь можно подносить деталь к абразивному кругу и не переживать, что срежете лишнее или с неправильным углом.

Заточное приспособление на дрель для сверл своими руками

Мы рассказали, что можно купить насадку на электродрель. Обычно они выполнены из пластика и имеют стандартные разъемы. Сделать аналог можно дома, рекомендации:

  • выполняйте детали из металла, а не пластиковые;
  • соедините наждачный круг с патроном с помощью кольца;
  • наждачный конус можно изготовить на токарном станке;
  • внешний корпус (крышка с отверстиями разных диаметров под нужные размеры инструмента) лучше всего сделать из дерева, но можно из стали.

Чтобы вам проще было делать самоделку, посмотрим, из чего состоит покупная модель. Это на видео объясняет и показывает комментатор после произведенного разбора:

Устройство для болгарки

Этот электроинструмент тоже применяют для затачивания, это легко объяснить – установка абразивного диска является естественной задачей углошлифовальной машины, а крепеж под нужным углом к вращающемуся абразиву сделать легко. Посмотрим, как это выглядит:

К кожуху необходимо прикрепить металлический уголок, он будет выполнять функцию направляющего. Регулировка происходит вручную. Есть и минусы, к ним относится то, что сам диск подвергается неравномерной нагрузке и при длительном использовании может раскрошиться.

Оправка для заточки сверл из дверных петель

Еще один интересный домашний вариант.

Многие считают, что она избыточно сложная. Но мы рассмотрим изготовление:

  • нижняя часть фиксируется на подручнике;
  • верхняя перемещает заготовку;
  • нижний палец нужно вытащить, оставить только верхний;
  • следует разрезать на две части одну из петель – одна из них регулирует наклон;
  • нужно приварить металлический уголок, нарезать резьбу под болт в просверленных отверстиях;
  • далее нужно заварить барашек, чтобы вращать упорный механизм.

Более подробная поэтапная инструкция в видео:

Спиральный тип

Для этого необходима втулка, диаметр которой в точности повторяет размер сверла. Это могут быть трубки из меди, алюминия. Направляющие следует выточить из дерева. В бруске сверлятся отверстия под заданным углом – в них нужно будет вставлять инструмент. Отдельно нужно создать подручник, который отвечает за упор и правильное положение заготовки.

Преимущества и недостатки

Оценивая эффективность насадок на дрель, предназначенных для заточки сверл, следует помнить о том, что такое приспособление не подходит для интенсивного использования. Если же не предъявлять слишком высоких требований к подобным насадкам и использовать их по прямому назначению, то есть для оперативной заточки сверл в полевых условиях или в условиях домашней мастерской, то особых нареканий к их работе возникать не должно. Кроме того, следует учитывать и тот факт, что стоимость таких насадок невысокая. Это только добавляет им плюсов. Немаловажным является и то, что благодаря простоте конструкции такого устройства обучиться работе на нем можно достаточно быстро, даже не имея навыков выполнения заточных операций.

Обычно насадки могут затачивать сверла ходовых диаметров в диапазоне от 3 до 10 мм

Среди недостатков, которыми обладает такое приспособление, обычно выделяют следующие:

  • Насадки, которые позиционируются производителями как инструмент для заточки сверл, больше предназначены для правки «подсевших» режущих кромок. Если выполнять на таком приспособлении полноценную заточку сильно затупившихся сверл, то наждачного круга, которым они оснащены, хватит ненадолго.
  • Большинство моделей предлагаемых сегодня насадок характеризуется не очень надежной фиксацией на патроне дрели.
  • Угол, под которым выполняется заточка сверла, уже заложен в конструкции такого приспособления, и изменить этот параметр практически невозможно.
  • При покупке такой насадки не всегда есть возможность примерить ее к патрону дрели определенной модели. Из-за этого многие пользователи сталкиваются с тем, что вращающийся патрон их дрели задевает за внутреннюю поверхность переходной муфты.
  • Если не использовать самодельный кронштейн, при помощи которого дрель фиксируется в процессе работы в комплекте с насадкой, таким приспособлением не очень удобно пользоваться: приходится одновременно удерживать рукой дрель, включать и выключать ее, а второй рукой манипулировать сверлом, направляя инструмент в отверстия в крышке устройства.

Определяем угол заточки

У разных сверл угол заточки тоже отличается. При этом имеет значение как то, на обработку какого материала рассчитан инструмент, так и особенности рабочей части. Уточнить данные можно в ГОСТ 19543-74.

Чаще всего в качестве «угла заточки» называют угол при вершине сверла, фактически – угол при вершине конуса, в который укладывается рабочая часть. Но это не единственный определяющий фактор.

Учитывается также угол спирали или, иначе, угол наклона винтовой канавки (обычно 30 градусов), задний угол и угол наклона поперечной режущей кромки

Обязательно принимается во внимание диаметр рабочей части инструмента – от этого зависит длина режущих кромок

Кроме того, выделяют одинарную и двойную заточку, подточку поперечного лезвия и ленточки.

На первый взгляд все это кажется довольно сложным. На деле же при небольшом навыке заточить сверло не так уж трудно.

Порядок заточки сверла

Неважно, какого типа сверло, его нужно точить в строго определенном порядке. Сначала обработке подлежит его задняя поверхность

Нужно обеспечить плотное прижатие инструмента к заточному кругу и тщательно следить, чтобы угол заточки не менялся. Затем переходим к режущей части. В последнюю очередь производится доводка поверхности сзади.

Вроде бы, как правильно точить сверла, разобрались. Но естественно, у тех, кто делает это впервые, вряд ли сразу все получиться должным образом, поэтому стоит сначала поэкспериментировать на старых, ненужных сверлах, которые и так собирались выбрасывать.

Готовые насадки для заточки

Качественно заточить сверло на наждаке без опыта очень сложно. Поэтому для электроинструмента производятся специальные насадки. Обычно они устанавливаются на дрель.

Насадка имеет круглую форму и небольшие размеры. Может быть рассчитана на разные углы и диаметры свёрл. После установки приспособления на дрель с торца нужно вставить сверло. Далее нужно только на несколько секунд включить прибор.

Заточка двухплоскостных оснасток производится в 2 этапа. После первого прохода сверло следует вынуть, провернуть на 180°, и вставить обратно. Таким образом затачиваются обе плоскости.

Как правильно заточить сверло своими руками в домашних условиях

Многие не догадываются, что сверло – долгоживущий расходник. Но далеко не все умеют их правильно точить, хотя сложного в этом ничего нет. Если необходима заточка сверла по металлу своими руками, вот приспособления, облегчающие этот процесс.

Болгаркой

Элементарный инструмент для заточки – болгарка и шлифовальный диск. Обычные отрезные не подойдут – они слишком тонкие. Так как нагрузка поперечная, диск может лопнуть. Учитывая, что защита будет снизу, осколки полетят прямо в лицо или тело. В остальном, заточить сверло болгаркой можно быстро и без навыков слесаря.

Чтобы правильно точить сверла по металлу, действуйте по инструкции:

  • Хвостовик зажимается в струбцину или тиски. Будет проще, если сразу выставить наклон 120 градусов, чтобы болгарка выводила ровную плоскость.
  • Болгарку нужно держать параллельно полу и понемногу снимать металл с кромки.

Через каждые несколько проходов, кромка «пробуется» ногтем. Если он срезается – значит сверло наточить получилось.

Нужно учитывать, что быстрорез, из которого делаются расходники, очень капризный. Перегревать его нельзя, поэтому болгаркой увлекаться не стоит. Следует регулярно поливать кромку холодной водой и работать не дольше 3 секунд.

Стойка

Чтобы сделать станок для заточки сверл своими руками, нужно приложить усилия. Магазинные стойки дорогие (от 50 долларов). В домашних условиях они делаются буквально из хлама.

  • Упор. На него опирается сверло.
  • Затяжная гайка с угломером. Просто сразу нужно выставить упор в том положении, под каким наклоном точить сверла по металлу.
  • Зажим для оснастки. Чтобы не держать ее рукой и избавиться от случайных проворачиваний.
  • Катерка. Дает возможность двигать оснастку.
  • Основание.

Для личного пользования можно пожертвовать кареткой и замерщиком углов. Вот подробный чертеж приспособления для заточки сверл.

На наждаке

Это уже специальный инструмент для заточки, поэтому работать с ним проще. Для работы со сталями HSS и Р6М5 нужны средние обороты.

Итак, заточной станок можно подготовить. На «столике» возле круга можно заранее отмерять 60 градусов, чтобы ориентировать на него. Рядом поставить стакан с водой и периодически макать туда сверло.

  • По отметке в 60 градусов выставляется сверло.
  • Теперь, не перемещая центр, нужно его аккуратно поворачивать по оси. Левой рукой придерживаем спираль возле кромки, а правой проворачиваем хвостовик.
  • Каждые 15 секунд макая в стакан с маслом, нужно снять затупившуюся кромку.

Можно заранее сделать ликало с наклоном 120о. чтобы сравнивать. Так будет проще точить сверла по металлу.

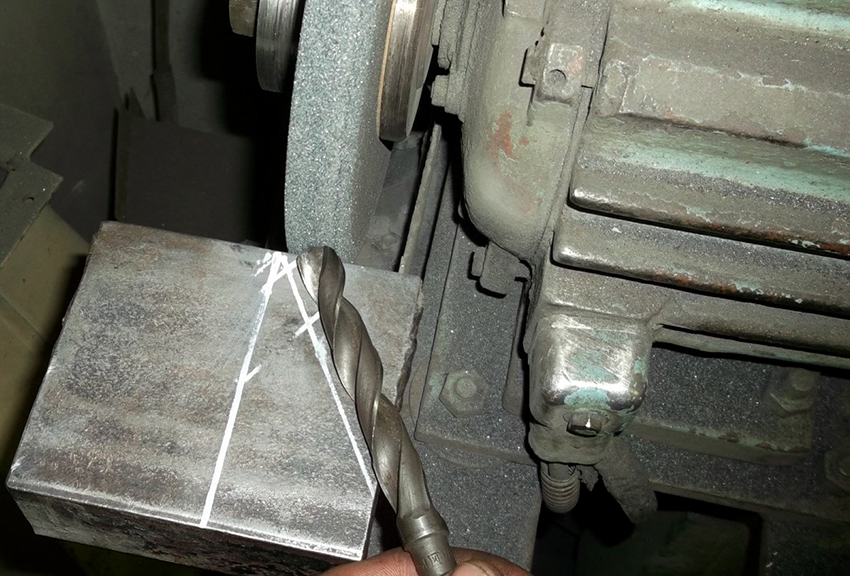

На этой картинке можно наглядно посмотреть градус.

Виды заточных станков

Чтобы заточить сверло своими руками правильно, необходимо использовать соответствующие станки. Подобные устройства делятся на 2 группы.

  • Промышленное оборудование отличается значительной мощностью. С его помощью можно затачивать сверла диаметром в 20 мм и более. Эти станки устанавливаются на крупных предприятиях, причем заточка осуществляется в полуавтоматическом или полностью автоматическом режиме.
  • Бытовые станки предназначены для использования в домашних условиях. Также их применяют на небольшом производстве. Подобное оборудование отличается мобильностью, средней мощностью и компактными размерами.

Рекомендации по выбору бытового станка

Если вас интересует вопрос, как заточить сверло по металлу, то обязательно приобретите соответствующий станок. Для домашних условий подойдет недорогая модель со средней мощностью. Она позволит заточить небольшие сверла по металлу.

Естественно, при покупке необходимо обращать внимание на уровень шума, а также конструкцию модели. Оптимальным вариантом станет простой станок, ведь подобрать для него нужные детали будет несложно

Покупать подобные приспособления необходимо только в специализированных местах, поскольку здесь в комплекте предусмотрено наличие технического паспорта. Более того, вам выдадут гарантийный талон.

Самодельное приспособление для заточки сверл из гайки

Одним из наиболее простых и доступных приспособлений для заточки сверл является устройство из гаек. Алгоритм его изготовления может быть следующим:

  1. Необходимо взять две гайки разного размера. На той, что больше, отмерить по 9 мм с трех сторон одной грани, отчертить маркером. То же сделать на противоположной грани. Затем зажать гайку в тиски и выпилить отчерченные фрагменты.
  2. Далее следует заложить сверло и убедиться, что угол заточки инструмента, который равен 120°, и грани гайки совпадают.
  3. Используя сварку, приварить гайку меньших размеров к большей, приложив ее к поверхности с вырезами.
  4. В меньшую гайку необходимо вкрутить болт, который будет фиксировать сверло. Получится сделанный своими руками держатель угла заточки.

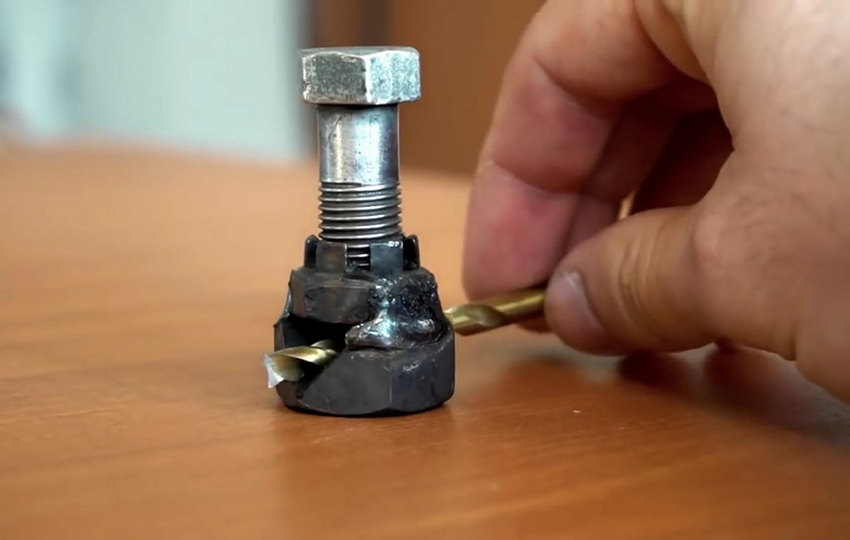

Приспособление для заточки можно сделать из двух гаек и болта

Вставленное и зажатое сверло подносится к наждаку и обтачивается. Гайки держат нужный угол и не позволяют сточить больше необходимого.

Существует немало скептических взглядов на функционирование данного приспособления. Прежде всего высказываются опасения по поводу того, что металл гайки от прикосновения к абразивному кругу также подвергнется стачиванию, причем достаточно интенсивно, так как он мягкий. Как следствие – приспособление не будет служить долго.

Статья по теме:

Самодельное устройство для заточки сверл спирального типа

В качестве несложного приспособления для заточки сверл спирального типа можно использовать втулку. Внутренние ее размеры должны соответствовать диаметру инструмента.

Лучше сразу заготовить различные медные или алюминиевые трубки, диаметры которых будут соответствовать размерам имеющихся в домашней мастерской сверл. Направляющие для обтачивания инструмента можно выполнить и гораздо проще – из деревянного бруска. Таким приспособлением пользовались еще в прошлом веке. С некоторой долей усовершенствования его можно применять и сегодня. Отверстия в дереве должны быть сделаны под определенным углом, позволяющим установленному в них сверлу занять необходимое для правильной заточки положение.

При заточке сверла спирального типа, важно четко придерживаться нужного угла

Самодельное приспособление для заточки сверл своими руками обязательно должно иметь подручник:

  • он обеспечивает правильное положение сверла по отношению к точильному кругу;
  • служит упором для обрабатываемого инструмента.

При монтировании устройства для заточки следует уделить достаточно внимания выбору точильного круга. Большинство сверл изготавливаются из быстрорежущей стали. В качестве абразива более всего подходят круги из карбида кремния (маркируются 64С) с зернистостью 8Н-16Н. Такие точильные камни могут сильно нагреваться, поэтому контакт точила и сверла не должен быть длительным.

Помогающие устройства

Теперь пришло время сделать приспособление для заточки сверл. Оно подойдет 2 типам мастеров:

Новички, у которых не получается ровно держать подходящий наклон. Из-за этого кромка получается неровной и эффективность сверления снижается. Иногда сверло начинает работать еще хуже, чем до этого, а это снижает скорость работы. Приспособы будут полезны мастерам, которым приходится постоянно сидеть за наждаком. В этих случаях самодельные приспособления для заточки сверл — необходимость.

Приспособа на гравер и электродрель

Элементарное устройство для заточки сверла, которое весьма просто сделать, так как состоит оно всего из 2 частей:

  1. Корпус. Обычно он цельнолитой и сделан из пластика. В нем есть кольцо, которое фиксируется на цанге гравера и втулка с углом в 60 градусов. Сверло входит туда с упором, поэтому смещения не происходит.
  2. Маленький шлифовальный круг. Он стачивает часть металла.

Если нет гравера, есть приспособления для заточки сверл по металлу на дрель. Для них понадобится:

  1. Круглая труба на 50 миллиметров. Подойдет даже пластиковая сантехническая труба и заглушка к ней.
  2. Шлифовальный конус или фреза с наклоном в 60о.

В заглушке нужно насверлить дюз по окружности.

На основе гаек

Специфическое самодельное приспособление для заточки сверл своими руками, которое все же подойдет новичкам. Здесь понадобится сварочный аппарат, так как монолитный корпус долговечнее.

Чтобы сделать инструмент для заточки, действуйте по плану:

  1. Понадобится гайка большого диаметра, например, М 16. В ней необходимо вырезать треугольное отверстие. Нужно стараться попасть в 120 градусов. Чтобы это проверить, достаточно приложить сверло острием.
  2. Сверху приваривается еще одна гайка диаметром поменьше. Она понадобится, чтобы вкрутить прижимоной болт.
  3. Осталось вкрутить болт и готово. Гайка будет направляющей и заточка сверл своими руками пройдет куда легче.

Такой станок для заточки сверл своими руками может собрать каждый, но вот его эффективность под вопросом. Возлагать большие надежды не стоит, так как гайка тоже будет постепенно стираться.

Из дверной петли

Самодельное приспособление для заточки сверл своими руками подойдет тем, кто умет работать сварочным аппаратом. Далее нужно действовать по инструкции:

  1. Сначала петлю нужно укоротить. Одна часть послужит фиксатором подручников, вторая (отрезанная часть) – задает угол.
  2. К длинной части необходимо приварить металлический угол. В нем нарезается резьба, чтобы вставить болт. Диаметр не так важен, тут можно действовать по своему усмотрению.
  3. Далее устанавливается уголок, он будет направляющей плоскостью.

Вот подробное видео, как сделать станок для заточки сверл своими руками.

Стоит понимать, что это самодельное устройство для заточки – не полноценный инструментарий. Необходимо точило, а петля — лишь направляющая.

Также конструкция имеет 2 недостатка:

Подача осуществляется сверху вниз. Поэтому обратная часть кромки будет плоской, что вызовет перегрев. Понадобится использовать СОЖ или хотя бы солидол. Ровно ориентировать сверло не у всех получится, так как точность будет посредственной.

Стойка

Чтобы сделать станок для заточки сверл своими руками, нужно приложить усилия. Магазинные стойки дорогие (от 50 долларов). В домашних условиях они делаются буквально из хлама.

Стойка состоит из 5 частей:

  1. Упор. На него опирается сверло.
  2. Затяжная гайка с угломером. Просто сразу нужно выставить упор в том положении, под каким наклоном точить сверла по металлу.
  3. Зажим для оснастки. Чтобы не держать ее рукой и избавиться от случайных проворачиваний.
  4. Катерка. Дает возможность двигать оснастку.
  5. Основание.

Шаблон типа «кондуктор»

Простенькое устройство для заточки сверл, но по эффективности не уступает заводским направляющим. Изготовить ее можно из отрезка труб.

Для заточки сверла понадобится сделать следующее:

  1. Отрезок профиля обрезается под 60о.
  2. Должно получится так, чтобы профиль попадал под линию разреза.
  3. Кондуктор крепится к столику точила на винты или струбциной.

Теперь остается приложить острие к шаблону и просто проворачивать его.

Кондуктор для сверл по металлу своими руками делается просто, но новичку он облегчит работу в разы. Ему по силам любые диаметры, даже самые малые. К тому же, скоро вы сможете «набить руки» и заточка сверл своими руками не будет проблемой.

Основные правила

Затупившиеся буры по бетону можно заточить на корундовом точильном круге.

Как и любой режущий инструмент, буры по бетону будут постепенно затупляться и терять свои свойства. Однако в домашних условиях это происходит несколько медленнее, в связи с этим заточка режущего инструмента чаще всего не производится вовсе – проще всего приобрести новый. Однако если есть такая необходимость, твердосплавные напайки буров можно затачивать на корундовом точильном круге таким же образом, что и обыкновенные устройства.

Обязательно нужно учитывать тот факт, что сверла по бетону боятся нагрева при заточке – в подобном случае отваливаются и растрескиваются твердосплавные пластины. Следовательно, наконечник понадобится время от времени охлаждать водой, после чего смотреть, чтобы сверло не слишком нагревалось о точильный камень.

Если наконечник все-таки раскалится, категорически запрещается погружать его в воду – пластина сразу же лопнет. Данное приспособление для сверления обязательно должно остывать медленно и постепенно на воздухе.

Чтобы уберечь сверла от нагрева при заточке, наконечник необходимо охлаждать водой.

В случае правильной заточки режущие кромки обязательно должны быть прямыми, а пересечение их должно в точности совпадать с осью вращения сверла. В случае если длина режущих кромок будет неодинаковой, короткая будет меньше нагружена при работе, чем более длинная. Следовательно, длинная будет затупляться гораздо быстрее.

Помимо того, под воздействием увеличенных нагрузок со стороны более длинной кромки сверло может начать отжиматься в сторону от оси вращения. В связи с этим сверло в результате может сломаться. Если углы заточек режущих кромок получатся разными, будет работать исключительно кромка, которая имеет больший угол заточки. Это тоже может привести к риску сломать сверло в процессе работы и к односторонней нагрузке.

Это интересно: Ручные трехвалковые вальцы своими руками: чертежи, фото, видео

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
