Бензопила баумастер регулировка карбюратора

Китайские модели

Регулировка карбюратора китайской бензопилы, к примеру, Карвер, осуществляется практически тем же образом, что и заводские модели. Здесь есть те же три основные регулировочные винта Л, Н, Т. Иногда у таких моделей есть возможность регулировки холостого хода. Но как правило, работники специализированных сервисов и владельцы таких пил утверждают, что настроить качественно китайскую бензопилу не всегда удаётся сразу.

Для классических китайских моделей винт Л должен на 1,5 оборота быть отпущенным от максимального значения. Винт Н нужно отпустить на один оборот от максимального. Холостые обороты регулируются так же.

Originally posted 2018-07-04 08:33:34.

Когда и зачем нужна регулировка карбюратора

Бензопила — инструмент, оснащенный двухтактным двигателем, для нормальной работы которого время от времени требуется регулировка карбюратора. Стандартная или заводская регулировка и настройка карбюратора бензопилы выполняется еще на производстве, в процессе сборки инструмента. Однако для стабильной работы и хорошей производительности необходимо отрегулировать карбюратор бензопилы и во время обкатки.

После процесса обкатки и во время него задача владельца в том, чтобы правильно настроить карбюратор для максимально эффективной, безопасной и долговечной работы двигателя бензопилы.

Регулировка карбюратора бензопилы своими руками — видео на примере пилы Хускварна:

Основные причины, требующие проведения регулировки карбюратора бензопилы:

повысился расход бензина, устройство расходует слишком много масла;
во время эксплуатации бензопила сильно нагревается, дымит, издает хлопки или взрывные звуки (такая неполадка — сигнал к тому, что нужно прочищать глушитель, продувать сапун, промывать жиклеры в ацетоне);
двигатель перестал держать холостые обороты;
бензопила начинает глохнуть через некоторое время после работы, в целом инструмент стал хуже работать — не так эффективно развивает мощность, не развивает максимальные обороты;
бензопила сильно вибрирует при работе;
отрегулировать карбюратор также необходимо, если ранее бензопила работала на некачественном топливе или на неправильно приготовленной топливной смеси.

Настройка карбюратора бензопилы:

Ремонт карбюратора своими руками

То, что карбюратор нуждается в ремонте можно определить по следующим признакам: нестабильная работа мотора, перерасход топлива, скачки мощности двигателя, хлопки.

Что можно заменить в карбюраторе, не обращаясь к специалисту:

топливный фильтр (промывка или замена) — при рывках двигателя и чихании;
игольчатый клапан — если игла заклинивает в клапане или залипла;
диафрагму топливного насоса — износ;
прокладку под крышкой главной камеры – не герметичность.

разобрать и промыть карбюратор, при засоре воздушного фильтра;
закрутить болты, при их потере фиксации в связи с интенсивной вибрацией бензопилы.

Компания Walbro выпускает расширенные ремонтные комплекты для самостоятельной замены, включающие в себя, практически, все детали карбюратора (игла впуска топлива, качалка, ось качалки, сетки фильтров, мембрана).

Как отрегулировать карбюратор своими руками?

После мойки и тщательной очистки карбюратора они собраны и начинают регулироваться. Прежде всего, необходимо понять назначение регулировочных винтов. Это поможет инструкции, но некоторые общие моменты должны быть рассмотрены немедленно. Наиболее распространенное обозначение винта:

N. регулирует состояние основной струи, т.Е. Устанавливает максимальную скорость вращения вала двигателя;
L. регулирует холостые насадки (отвечает за минимальную скорость вращения вала);
T. Регулирует работу двигателя на холостом ходу. Также его можно пометить буквами LA или S, на некоторых моделях карбюраторов он полностью отсутствует.

Поворот винтов H и L по часовой стрелке истощает топливно-воздушную смесь и обогащает ее против часовой стрелки (количество бензина увеличивается). Когда винт T вращается, скорость вращения вала изменяется на холостом ходу. по часовой стрелке, она увеличивается и уменьшается в противоположном направлении.

Рисунок 2. Механизмы регулировки карбюратора

Прежде чем предпринимать непосредственные действия, необходимо найти и тщательно изучить информацию о положении регулировочных винтов (значение угла поворота при регулировке). Эта информация доступна в инструкции для бензопилы. Затем нужно подготовить рабочее место. разложите пилу на плоской горизонтальной плоскости, направив цепь в обратную сторону от вас. Снимите все крышки, удалите пену и воздушный фильтр. На этом подготовительные операции считаются завершенными, можно начинать основную часть работы.

Процедура установки углеводов:

Осторожно затяните винты H и L по часовой стрелке до упора, стараясь не сломать винты. это приведет к полной потере карбюратора.
Откручиваем оба винта на полтора оборота.
Запустите двигатель на 10 минут и прогрейте его

Это необходимый момент, потому что карбюратор не может быть правильно установлен на холодном двигателе.
Поворачивая винты H и L, попеременно регулируйте вращение вала на максимальной и минимальной скоростях.
Регулируя положение винта T (или он может иметь другое обозначение), скорость холостого хода бензопилы регулируется. Необходимо добиться плавной и стабильной работы двигателя
Важно следить за тем, находится ли цепь в режиме ожидания или нет. Если он движется, слегка поверните винт против часовой стрелки.

Проверьте работу двигателя визуально и на слух. Слишком богатая смесь приводит к образованию густого дыма из выхлопных газов. Когда бедная смесь подается во время работы пилы, слышен свист. Чрезмерная экономия вредна. если вы установите винт L на «плохое» топливо, возникнут проблемы с запуском двигателя. При установке на бедную смесь винт H заметно потеряет прочность. Вы можете определить правильную настройку по следующим критериям:

На холостом ходу двигатель не задерживается, а цепь неподвижна;
Во время работы двигателя нет избыточного дыма из выхлопной трубы;
Двигатель демонстрирует хороший отклик на газ (он быстро набирает обороты при нажатии на акселератор).

Подробное описание настройки доступно в инструкциях, прилагаемых к инструменту в упаковке. Это должно быть тщательно изучено, так как могут быть некоторые особенности или особые требования, которые установлены производителем и применяются только к данной модели пилы. Если все требования будут выполнены точно, производительность бензопилы будет восстановлена до ее первоначального состояния.

Процесс регулировки

Если у вас есть необходимые инструменты, то придерживаясь следующего алгоритма регулировки карбюратора бензопилы, вы получите требуемый результат:

Осуществить регулировку мотора пилы на низких оборотах и добиться бесперебойной работы.
Настроить карбюратор так, чтобы подача топлива была бесперебойной в условиях повышенных оборотов.
Осуществить регулировку на холостом ходу.
Протестировать инструмент на всех режимах работы.

Регулировка карбюратора осуществляется посредством трех винтов:

Т — регулировка на холостом ходу;

L — регулировка на низких оборотах;

Н — регулировка на высоких оборотах.

При выкручивании винтов H и L осуществляется объединение подачи топлива и смеси, а значит и повышение оборотов.

Инструменты

Правильная регулировка карбюратора бензопилы должна проходить с использованием специального инструмента – тахометра. Он позволяет наиболее точно определить максимальное количество оборотов двигателя и скорректировать их согласно требованиям завода изготовителя. Для настройки необходимо иметь небольшую шлицевую отвертку. Для некоторых моделей бензопил понадобится специальный регулировочный ключ, без которого работы провести невозможно.

Ключ для регулировки некоторых моделей карбюраторов имеется только в сервисных центрах авторизованных на ремонт бензопил компанией производителем. Данная мера направлена на снижение поломок по причине не правильной настройки малоопытными пользователями и теми, кто занимается ремонтом, не имея официального разрешения на это.

Ремонт карбюратора китайской бензопилы

Карбюраторы стоимостью 500-1000 руб. не всегда есть смысл ремонтировать. Ремкомплект с набором прокладок и диафрагмой стоит не намного меньше самого дешевого карбюратора, 300-350 руб. Частая поломка китайских карбюраторов – выход из строя клапана форсунки, а такая деталь в ремкомплектах не продаётся. Поэтому проще купить новый карбюратор.

Но есть поломки, которые можно относительно просто исправить собственными силами:

Потеря герметичности между частями корпуса карбюратора или между карбюратором и двигателем. Иногда достаточно подтянуть винты крепления. В других случаях можно снять карбюратор, заменить прокладки, или использовать вместе с ними подходящий герметик.

Очевидные механические неполадки – деформация проволочной тяги от ручки газа, заедание осей, на которых поворачиваются дроссельная и воздушная заслонки, также несложно устранить. Тяги выпрямляют. Места посадки осей смазывают каплей масла и разрабатывают свободное вращение от руки.

Чистка карбюратора

Периодически требуется чистить воздушный фильтр карбюратора. Они бывают разных типов. Из одних достаточно выбить пыль и грязь, постукивая по дереву. Другие промывают мыльным раствором. Третьи требуют разборки. Четвертые вычистить практически невозможно, требуется замена на новый.

При наличии фильтра в бензобаке в карбюраторе ничего засориться не может. Если все-таки есть подозрения на то, что забиты крохотные отверстия в жиклере, карбюратор разбирают. Детали раскладывают на чистую ткань, запоминая, какая откуда. Отверстия продувают насосом или компрессором. Корпус и детали промывают в керосине или бензине.

Не нужно доводить состояние фильтров до такого плачевного состояния. Это очень сильно сказывается на производительность и ресурс двигателя бензопилы

Не поступает бензин в карбюратор: что делать

Топливопровод от бензобака короткий и несложный. На этом участке могут возникнуть три проблемы:

Пережат шланг подачи бензина. Излом находят, шланг расправляют или меняют, если круглая форма не восстанавливается.
Забился фильтр на дне бензобака, который установлен на некоторых моделях бензопил. Его извлекают крючком из тонкой проволоки, осматривают и чистят. Бензобак промывают бензином.
Вышел из строя сапун. В бензобаке при подсосе топлива создается разрежение, и топливо поступает плохо или не поступает совсем. Эта деталь не подлежит ремонту. Чаще всего сапун расположен в труднодоступном месте, на выходе топливопровода из бензобака. Его меняют на новый.

Иногда вместо ремонта сапуна проделывают отверстие в крышке бензобака диаметром 0,2-0,5 мм. Минус в том, что через отверстие во время работы может подтекать бензин, а после работы бензопилу можно класть только на бок, крышкой бензобака вверх.

Как обстоят дела с ремкомплектами

Ремкомплект можно купить в тех же торговых точках, где продаются и карбюраторы. Они продаются в двух видах комплектации:

резино-пластиковые детали (прокладки, диафрагма)
тоже самое, плюс крестовина с игольчатым клапаном.

Другие запчасти в отдельном виде найти трудно.

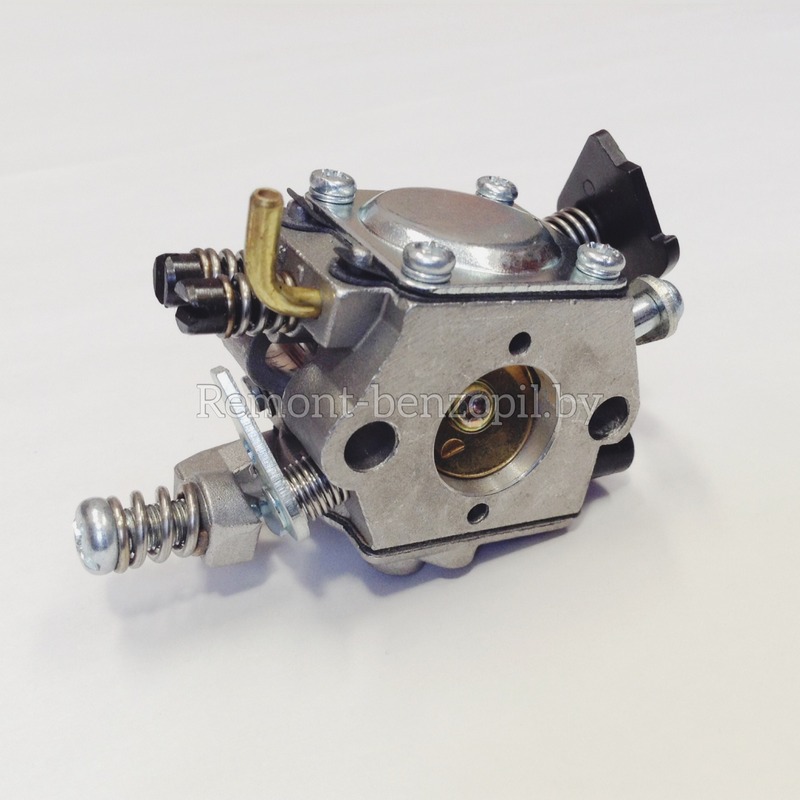

Устройство карбюратора на бензопиле Carver

На большинстве современных бензопил (Carver не исключение) стоят или полностью однотипные карбюраторы от одного изготовителя (например, фирмы Walbro), или весьма схожие по конструкции. Но даже при отличиях во внешнем виде корпуса, принцип работы всех карбюраторов абсолютно одинаков.

Но карбюраторы на пилах Carver отличаются от других бензопил доступностью регулировки. Регулировочные винты на большинстве других моделей пил спрятаны под корпус и часто имеют уникальные фигурные просечки. Поэтому регулировать их можно только специальными «фирменными» отвертками, которые продаются в сервисных центрах. Карбюратор Carver регулируется обычной плоской отверткой. Под регулировочные винты в корпусе есть три отверстия. Поэтому карбюратор на бензопиле Carver можно регулировать, даже не снимая кожуха.

Основные узлы карбюратора Carver

Карбюратор бензопилы состоит из следующих основных узлов:

литой корпус из легкого сплава;
мембранный насос для ручной подкачки топлива перед запуском (подсос);
диффузор;
жиклеры (строго калиброванные отверстия в бронзовых втулках для дозированной подачи топлива);
поплавковая камера;
распылитель.

Также в карбюраторах бензопил есть топливные каналы, дроссельная (газовая) регулируемая заслонка, воздушная заслонка, фильтры и регулировочные винты.

Принцип работы карбюратора Carver

После запуска ДВС бензопилы, открывается воздушная заслонка, через неё в диффузор попадает очищенный воздух фильтром тонкой очистки. Туда же через калиброванные отверстия в жиклерах попадает бензин. Количество воздушно-топливной смеси, которая попадает из карбюратора в камеру сгорания, регулируется положением дроссельной заслонки, связанной тягой с рукояткой газа.

Игольчатый клапан перекрывает поступление бензина в карбюратор при его наполнении. Бензин перед попаданием в жиклеры проходит через фильтр, что снижает риск засорения калиброванных отверстий в них.

Что регулируют три винта карбюратора L, H, и T.

На старых моделях бензопил всего два регулировочных винта. Один из них регулирует обороты холостого хода, просто приподнимая дроссельную заслонку. Когда он закручивается, проход под заслонкой увеличивается, возрастает подача топлива в камеру сгорания, двигатель увеличивает обороты. По сути, закручивание «прибавляет газ» без нажатия рукоятки газа.

В современных карбюраторах бензопил Carver, винт регулировки холостого хода Т регулирует не положение дроссельной заслонки, а количество топлива, протекающего через жиклер холостого хода.

Винт L внутри имеет острый иглообразный наконечник и регулирует основной проток топлива через калиброванное отверстие жиклера.

В современных моделях таких винта два. Один — L, регулирует основной поток топлива при малых и средних оборотах (не путать с холостым ходом). Второй — Н, определяет подачу топлива на максимальных оборотах.

Базовая комплектация

Компания Huter (полное название Hüter Elektrische Technik GmbH) была основана в 1979 году и первоначально занималась производством миниэлектростанций, дизельных и бензиновых генераторов. В 80-е годы ассортимент, выпускаемой продукции, был значительно расширен, тогда же на рынке появились и первые бензопилы от этого производителя. Продукция Huter отвечает всем современным стандартам безопасности и качества, о чем говорят многочисленные сертификаты.

В начале ХХІ века основные производственные мощности компании были перенесены на территорию Китая, здесь же выпускаются и цепные бензопилы Huter. Вся продукция проходит строгий контроль качества и по этому параметру отвечает внутренним стандартам фирмы-производителя.

В базовой комплектации владелец бензопилы получает:

Корпус бензопилы с двигателем;
Шина (45 см);
Пильная цепь (72 звена);
Бачок для смешивания топлива;
Пластиковый защитный кофр для шины;
Набор универсальных ключей
Инструкцию по эксплуатации и гарантийный талон.

Как устроен карбюратор бензопилы, по какому принципу он работает

Современные двигатели автомашин уже не оснащаются карбюратором. А между тем, раньше практически каждый водитель знал, как производится его регулировка. Сегодня уже стали появляться в продаже бензопилы с инжекторными двигателями, однако карбюраторные модели ещё долго будут удерживать пальму первенства, ведь стоимость их в 5-15 раз ниже, чем у осовремененного варианта.

ФОТО: msc.snail.ruПока единственная модель бензопилы с инжекторным впрыском — STIHL MS 500i

Карбюратор состоит из нескольких основных частей:

алюминиевого корпуса;
диффузора и воздушной заслонки на входе;
жиклёров (клапанов для регулировки подачи топлива);
распылителя (именно он обеспечивает впрыск);
топливной (поплавковой) камеры.

Принцип работы карбюратора бензопилы довольно прост. Топливо подаётся непрерывно, а его количество регулируется жиклёрами. Воздух поступает через воздушную заслонку за счёт разряжения воздуха, которое создаётся поршнем. В диффузоре топливо и воздух смешиваются. Именно эта топливно-воздушная смесь и попадает в цилиндр, заставляя двигатель работать.

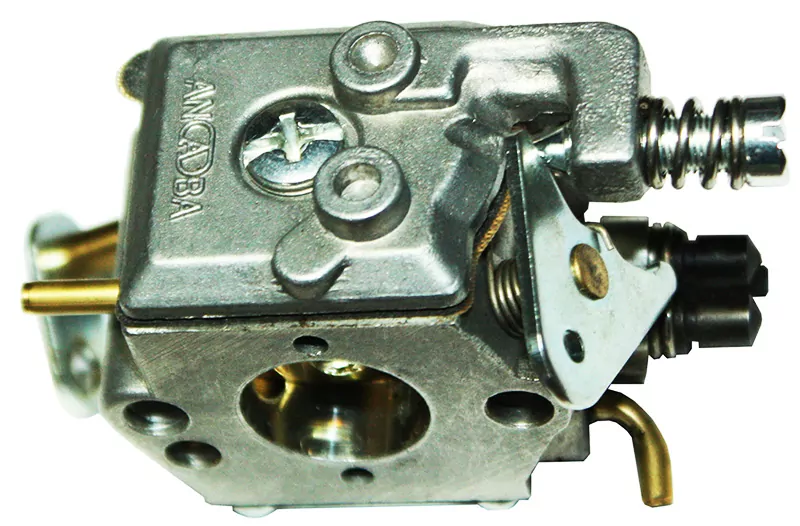

ФОТО: aredi.ruЭтот карбюратор от бензопилы «Партнёр 350»

Модификации модели Partner 350

Модельный ряд Partner представлен последующими модификациями, любая из их будет рассмотрена раздельно:

Partner P350S: движок мощностью 2 л.с.\140 Вт приводит в движение цепь с шагом 3,8 дюйма, передвигающаяся со скоростью 22 метра за секунду, натянутая на шину длиной 400 мм – данные характеристики значительно увеличивают производительность, прибыльно выделяя данную модель посреди аналоговых. Емкость топливного бака составляет 250 мл. В модели Partner P350S применены новые подходы к безопасности пользователя: инерционный стопор цепи, блокирование с помощью специального выключателя, уловитель цепи, что позволяет производить ее торможение различными методами. В конструкцию также внедрен топливный насос, который также удаляет остатки воздуха и горючего из карбюратора, что обеспечивает более обычный пуск.

Partner 350 ХТ CHROME: бензопила вооружена движком, имеющим мощность 1,3 л.с.\1300 Вт, что прекрасно подходит для воплощения работ средней трудности. Высочайшие характеристики производительности обеспечивает цепь с шагом зубьев 3,8 дюймов, длиной шины в 400 мм. Объем топливного бака составляет 400 мл – это гарантирует высшую длительность работы. В качестве частей, оптимизирующих работу бензопилы, является система гашения вибрации, которая достигается методом использования долговременных пружин из стали. Безопасность обеспечивается с помощью системы двойного тормоза.

Partner 350 Chrome: обладает движком с мощностью 1,9 л.с.\1300 Вт. Длина шины — 400 мм, шаг цепи – 0,325 дюймов. Это значительно наращивает производительные характеристики бензопилы. Объем топливного бака составляет 400 мл. Модель отличается высочайшей износостойкостью, что обуславливается блестящим покрытием. Безопасность обеспечивает стопор цепи инерционного типа.

Необходимые инструменты и материалы

Для настройки карбюратора бензопилы используют шлицевые или крестовые отвертки шириной 3, 5 мм. Разновидность инструмента зависит от модели устройства и страны-производителя.

Инструменты для регулировка карбюратора

Перед проведением работ очищают топливный и воздушный фильтры от следов масла и других загрязнений. Для очистки используется чистый бензин либо синтетические моющие средства (ацетон).

Внимание! Промывка агрегата должна соблюдаться при строгом соблюдении требований пожарной безопасности. Чистый бензин и его аналоги используются для удаления загрязнений с поверхности детали

Внутренние каналы обрабатываются керосином, уайт-спиритом либо соляркой. Перед использованием синтетических веществ снимают все резиновые и пластиковые элементы

Чистый бензин и его аналоги используются для удаления загрязнений с поверхности детали. Внутренние каналы обрабатываются керосином, уайт-спиритом либо соляркой. Перед использованием синтетических веществ снимают все резиновые и пластиковые элементы.

Тщательную очистку деталей производят путем их разборки с помощью рожковых, накидных гаечных ключей. Для удаления загрязнений в труднодоступных местах используют пластиковые шприцы либо специальные резервуары.

Регулировка карбюратора бензопилы на примере Huter BS 45

Следует отметить, что при изготовлении бензопил Huter, карбюратор проходит не точную заводскую настройку, связанную с тем, что тестовые условия состава воздуха и горючего отличаются от условий в реальном режиме работы.

Какой карбюратор установлен на бензопиле Huter BS 45

Как писалось выше, данная модель линейки бензопил Huter оснащена мембранным карбюратором фирмы Walbro. Преимущество такого карбюратора заключено в способности дозировать качество и количество топливной смеси, а также, в отличие от поплавковых карбюраторов, в возможности работать в любом положении.

Устройство и принцип работы карбюратора

Карбюратор является одной из важнейших частей бензопилы и служит для смешивания топлива с воздухом и подачи этой смеси в камеру сгорания двигателя.

Карбюраторы Walbro просты в устройстве. Имеют моноблочный корпус проходного типа со сквозным отверстием. Внутри отверстия размещён диффузор — сужение прохода с каналом впрыска топлива. С двух сторон расположены заслонки: меньшая — это дроссельная, она регулирует количество топливной смеси для подачи в цилиндр. Более крупная заслонка — воздушная, служит для ограничения потока воздуха при холодном старте.

Схема карбюратора бензопилы Huter BS-45

В цилиндре двигателя создается разрежение и в камеру карбюратора через канал мембранного насоса, дозированно поступает топливо, благодаря прогибанию управляющей мембраны и перемещению иглы в нижнее положение. Клапаны и заслонки открываются за счет разности давления, тем самым впуская и направляя эти элементы по каналам к диффузору, где воздух и топливо смешиваются, распыляются и поступают в цилиндр двигателя.

Что понадобится для регулировки

Перед тем как начать регулировку карбюратора, следует подготовить необходимые инструменты, материалы и приборы, которые пригодятся в процессе.

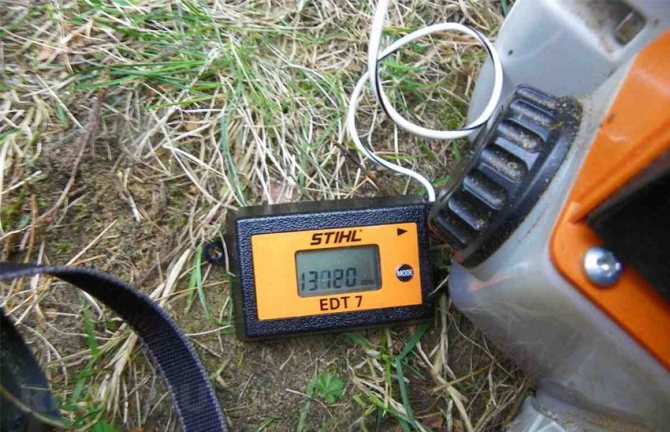

тахометр — для точного определения максимального количества оборотов двигателя;
шлицевая отвертка — необходима при регулировании винтов.

Приобрести их можно в специализированных магазинах. Электронный тахометр для регулировки оборотов двигателя

Как отрегулировать — пошаговый алгоритм

Настройка карбюратора бензопилы Huter производится с помощью трех регулировочных винтов

L — регулировка низких оборотов (отвечает за качество топлива);
H — регулировка высоких оборотов (отвечает за количество топлива);
T — регулировка холостого хода.

Расположение регулировочных винтов на карбюраторе Huter

В этом же порядке следует производить настройку.

Предварительно закрутив до конца, винт L, с помощью отвертки, откручивается на 2,5 оборота.
Винт H, также заранее закрученный до упора, отвернуть на 2,5 оборота.
Запустить пилу и прогреть в течение 5-10 минут.
Прогрев пилу, медленно закручивать винт L по часовой стрелке (поворот винта в этом направлении обедняет топливо, что приводит к увеличению числа оборотов), используя тахометр необходимо найти максимальные обороты двигателя на холостом ходу, а затем отпустить винт на 1/4, против часовой стрелки.
Отрегулировать винтом H работу двигателя на максимальных оборотах, по вышеописанному принципу.
Далее, на винте T, регулируется холостой ход (против часовой стрелки). Выставить его нужно так, чтобы двигатель работал устойчиво, без посторонних шумов, и до полной остановки движения пильной цепи на холостом ходу (если она вращалась).
Снова завести пилу и проверить, чтобы она работала ровно, без задымления и визга.

Нюансы настройки

Важно знать, что настройка карбюратора проводится только после того, как проведена полная диагностика пилы, исключены, устранены неисправности других деталей бензопилы (воздушный и бензиновый фильтр, свечу зажигания, прокладку между двигателем и карбюратором)

Когда регулировать самому, а когда лучше отдать в сервисный центр

Самостоятельно настраивать карбюратор можно в том случае, если имеется представление о его принципе работы, и точно выполняется последовательность алгоритма настройки. Если после регулировки в домашних условиях, стабильности в работе бензопилы не достигнуто, следует обратиться к специалисту, во избежание необратимой поломки вашей бензопилы Huter.

Бензопила Huter BS-40 – оснащение модели

Этот бытовой бензоинструмент адаптирован для работы в сложных погодных условиях. Конструкция модели включает долговечный двигатель, ЦПГ которого изготовлена из закаленного металла и дополнительно покрыта толстым слоем хромированного сплава.

Запуск встроенного силового агрегата этой бензопилы Huter производится при помощи ручного стартера, состоящего из вентилируемого 2-стороннего барабана, усиленного троса и пластиковой рукоятки. Для более плавного пуска холодного мотора производитель оборудовал инструмент системой декомпрессии, стравливающей давление внутри цилиндра.

Бензопила Хутер БС-40 оборудована высокоточной системой зажигания, в которой созданный импульс передается на свечу напрямую, без помощи вспомогательных элементов. Штатное устройство зажигания инструмента состоит из магнето, оборудованного первичной и вторичной обмоткой, а также свечи, расположенной под защитным резиновым колпачком.

Параметры этой бытовой модификации марки Huter включают:

мощность ДВС – 2,2 л. с.;
топливный/масляный резервуар – 310/160 мл;
длина шины/шаг цепи – 40 см/3/8″;
вес с гарнитурой и заправленными баками – 6,4 кг.

Бензопила оборудована эффективной доработанной системой, устройство которой состоит из 7 усиленных резинометаллических пружин.

Правила регулировки

Схема настройки карбюратора и рекомендуемое положение регулировочных винтов указываются в инструкции к каждому конкретному инструменту. При знакомстве с новой пилой рекомендуется затянуть винты до упора, посчитав число оборотов, чтобы потом иметь возможность вернуть заводские настройки. Общие же принципы регулировки таковы:

Перед регулировкой двигатель нужно прогреть на холостых оборотах 10 мин.
Вращая винт L нужно добиться такого качества смеси, чтобы на холостом ходу двигатель работал равномерно на 1500–2000 об/мин. При этом ускорение (разгон) при нажатии на рычаг акселератора должно быть быстрым, но равномерным. Провал в наборе оборотов свидетельствует о слишком обеднённой смеси, винт нужно выкрутить до исчезновения этого явления.
После регулировки смеси для низких оборотов винт T закручивается до тех пор, пока цепь не начнёт вращаться, а затем выкручивается на 1/2. 1/3 оборота

Здесь важно следить за исправностью механизма сцепления.
Винт Н в кустарных условиях не регулируется.

Опасность самостоятельной регулировки винта Н заключается в том, что слишком бедная смесь на высоких оборотах, и особенно под нагрузкой, приводит к стремительному износу поршневой и сбоям в системе зажигания. Лезть к регулировке высоких оборотов можно лишь в том случае, если соблюдаются три условия:

Бензопила очевидно не выдаёт положенной мощности при пилении.
У лица, выполняющего настройку, есть общие познания в устройстве карбюраторных двигателей.
В распоряжении имеется средство измерения оборотов двигателя.

Последним может выступать либо тахометр, либо мультиметр со встроенным осциллографом. Для подключения мультиметра нужно обмотать 3–4 витка тонкой медной проволоки вокруг провода свечи зажигания.

Основная задача винта Н — компенсировать превышение или занижение оборотов из-за смены типа топлива, концентрации масла или состава воздуха. Также сбить «верхнюю» настройку может недостаточная точность регулировки винта низких оборотов. Схема регулировки проста — винт затягивается или откручивается до тех пор, пока двигатель пилы на максимальном газу не будет выдавать 14,5–15 тысяч об/мин или значение, указанное в инструкции по эксплуатации.

Если используете осциллограф, его показания (частота искрового разряда) должны находиться в районе 230–250 Гц. Учитывайте класс точности измерительных приборов и тот факт, что под нагрузкой обороты проседают на 10–15%. Лучше, если двигатель будет работать на заниженных оборотах, чем на завышенных, пусть даже незначительно.
