Заводские настройки карбюратора бензопилы предусматривают оптимальные параметры всасывания топлива и воздуха. Независимо от компании изготовителя, принцип и порядок работы карбюратора движков внутреннего сгорания схож. Для смешения воздуха и горючего, карбюратор представляет устройство, включающий:. Воздух под атмосферным давлением, пройдя воздухоочиститель, подаётся в зону сужения, где его расход регулируется перекрывающей сечение, плоской заслонкой.
После сужения в трубе появляется разряжение. В итоге вакуум засасывает горючее из трубки топливоподачи, выход из которой регулируется топливной иглой, соединённой с поплавковой камерой жиклером. Устройство карбюратора бензопилы в принципе не отличается от других смесителей горючего движков внутреннего сгорания. Принцип смешения заключается в регулировании воздушной заслонки, уровня поплавка, зависимо от степени разряжения. Открываем воздух — поступает больше горючего, движок наращивает обороты.
Правильное соотношение горючей консистенции находится в зависимости от четкой регулировки карбюратора бензопилы. Если в горючем много воздуха, мощность падает, смесь именуют обеднённой. При недочете воздуха идёт большой расход горючего, неполное сгорание, нагар на цилиндре и выброс несгоревшего горючего.
Как производится регулировка карбюратора на бензопилах

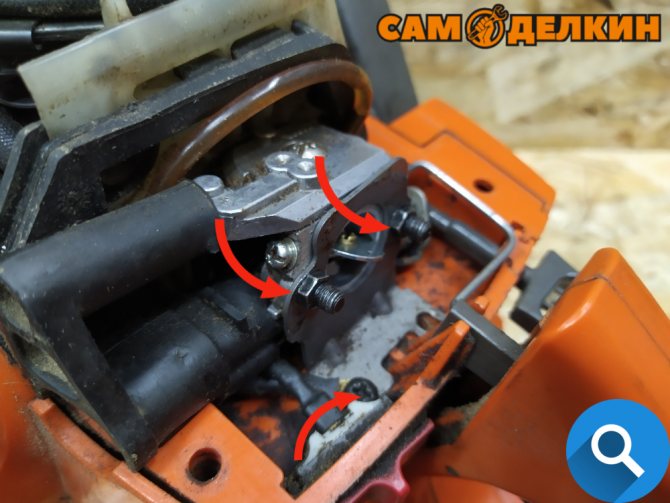

Чтобы понять, как правильно отрегулировать карбюратор на бензопиле, необходимо видеть его, а потому предлагаем читателю обратить внимание на пример ниже. ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора. ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора

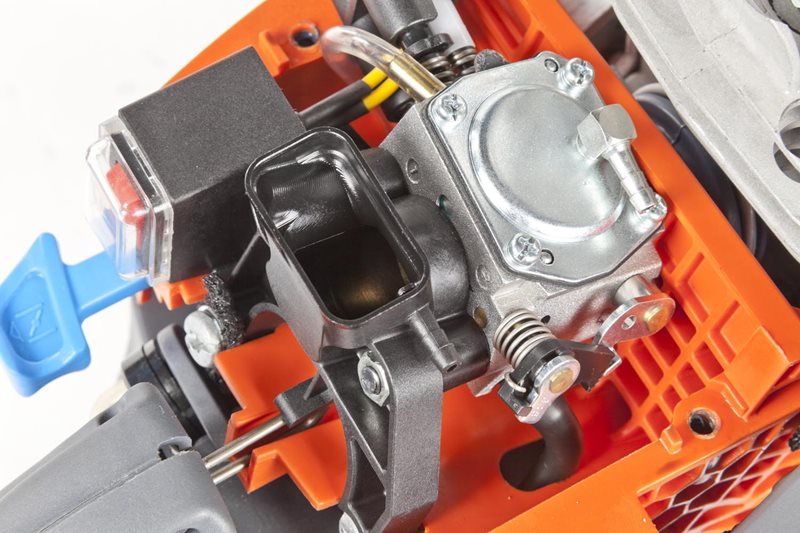

ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора

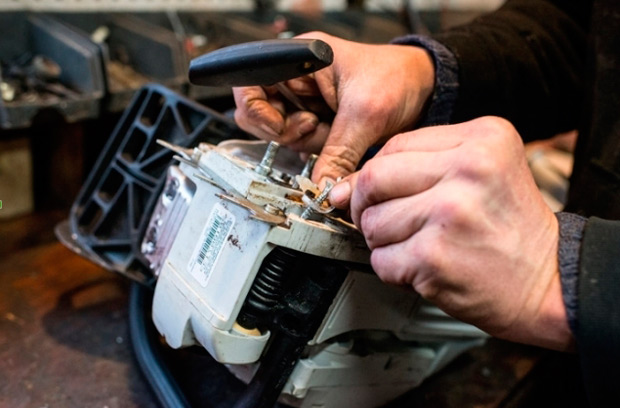

Чтобы выполнить регулировку, потребуется только шлицевая отвёртка, однако идеально точно отстроить карбюратор без тахометра не удастся (конечно, если человек не моторист или водитель-профессионал со стажем). Теперь попробуем понять, как настроить карбюратор в той или иной ситуации.
ФОТО: shukur.ruТакой шлицевой отвёртки вполне достаточно для регулировки карбюратора бензопилы
Как настроить карбюратор бензопилы, если она вообще не заводится
Довольно частая проблема в тех случаях, когда в настройки пытается залезть «мастер» из серии «я знаю всё» с руками, растущими не из плеч. В подобном случае есть стандартные положения винтов, от которых можно будет «плясать» дальше. Для начала необходимо полностью завернуть оба винта (не стоит слишком усердствовать). Далее выкрутить:
- винт L – на один оборот;
- винт H – на полтора оборота.
ФОТО: withoutahitch.com.auКаждый винт промаркирован, в корпусе для регулировки имеются отверстия
Что касается винта холостого хода, то сначала заслонка должна быть полностью закрыта (винт Т вывернут). После этого его необходимо провернуть на полтора оборота по часовой стрелке и попробовать завести двигатель. Если не получилось, постепенно добавляется по четверти оборота до запуска. Когда двигатель начал работать, положение винта холостого хода регулируется так, чтобы ДВС не глох, но цепь при этом стояла на месте.
ФОТО: xoznik.ruПосле этого двигатель необходимо завести и дать поработать 8-10 минут. В процессе работы возможна предварительная регулировка холостого хода. Когда двигатель прогрет, можно приступать к точной настройке.
Статья по теме:
Как правильно и точно отрегулировать карбюратор: пошаговая инструкция
Для того, чтобы информация воспринималась проще, предлагаем рассмотреть её на основе фотопримеров с описанием действий в табличной форме. За основу взята бензопила с начальными настройками.
Иллюстрация Описание действия
Регулировка начинается с винта L (низкие обороты). С его помощью необходимо найти максимальные обороты двигателя. Здесь не стоит торопиться – изменение оборотов не происходит моментально при вращении винта
Когда максимальные обороты найдены, винт L необходимо повернуть против часовой стрелки на четверть оборота. В этом поможет нехитрая шкала, нарисованная от руки на обычном листке бумаги. Так мастер ни на миллиметр не ошибётся с величиной вращения
При выворачивании винта жиклёра низких оборотов возможен вариант, что двигатель начнёт глохнуть
В этом случае необходимо добавить обороты при помощи винта холостого хода (Т)
В процессе регулировки, помимо нормативов по оборотам, следует обращать внимание и на выхлоп. Сизый дым укажет на избыточное обогащение смеси, а треск из глушителя – на то, что она слишком бедная. Регулировку винта жиклёра максимальных оборотов лучше производить по тахометру, однако можно и по старинке
Регулировку винта жиклёра максимальных оборотов лучше производить по тахометру, однако можно и по старинке
Для этого ручка газа нажимается до упора, после чего винтом Н нужно найти максимальные обороты, а после провернуть его на четверть по часовой стрелке. Но следует помнить, что предельные обороты опасны для двигателя, а значит, производить эту процедуру необходимо максимально быстро
После производства всех регулировок можно испытать инструмент, проверив работу двигателя во всех режимах
Подробнее ознакомиться с мастер-классом по регулировке карбюратора бензопилы можно в этом видео.
Watch this video on YouTube
Правила регулировки
Схема настройки карбюратора и рекомендуемое положение регулировочных винтов указываются в инструкции к каждому конкретному инструменту. При знакомстве с новой пилой рекомендуется затянуть винты до упора, посчитав число оборотов, чтобы потом иметь возможность вернуть заводские настройки. Общие же принципы регулировки таковы:
Перед регулировкой двигатель нужно прогреть на холостых оборотах 10 мин.
Вращая винт L нужно добиться такого качества смеси, чтобы на холостом ходу двигатель работал равномерно на 1500–2000 об/мин. При этом ускорение (разгон) при нажатии на рычаг акселератора должно быть быстрым, но равномерным. Провал в наборе оборотов свидетельствует о слишком обеднённой смеси, винт нужно выкрутить до исчезновения этого явления.
После регулировки смеси для низких оборотов винт T закручивается до тех пор, пока цепь не начнёт вращаться, а затем выкручивается на 1/2. 1/3 оборота
Здесь важно следить за исправностью механизма сцепления.
Винт Н в кустарных условиях не регулируется.
Опасность самостоятельной регулировки винта Н заключается в том, что слишком бедная смесь на высоких оборотах, и особенно под нагрузкой, приводит к стремительному износу поршневой и сбоям в системе зажигания. Лезть к регулировке высоких оборотов можно лишь в том случае, если соблюдаются три условия:
- Бензопила очевидно не выдаёт положенной мощности при пилении.
- У лица, выполняющего настройку, есть общие познания в устройстве карбюраторных двигателей.
- В распоряжении имеется средство измерения оборотов двигателя.
Последним может выступать либо тахометр, либо мультиметр со встроенным осциллографом. Для подключения мультиметра нужно обмотать 3–4 витка тонкой медной проволоки вокруг провода свечи зажигания.
Основная задача винта Н — компенсировать превышение или занижение оборотов из-за смены типа топлива, концентрации масла или состава воздуха. Также сбить «верхнюю» настройку может недостаточная точность регулировки винта низких оборотов. Схема регулировки проста — винт затягивается или откручивается до тех пор, пока двигатель пилы на максимальном газу не будет выдавать 14,5–15 тысяч об/мин или значение, указанное в инструкции по эксплуатации.
Если используете осциллограф, его показания (частота искрового разряда) должны находиться в районе 230–250 Гц. Учитывайте класс точности измерительных приборов и тот факт, что под нагрузкой обороты проседают на 10–15%. Лучше, если двигатель будет работать на заниженных оборотах, чем на завышенных, пусть даже незначительно.
Регулировка карбюратора после обкатки мотопилы
После обкатки на пилах производится только тонкая настройка УПТ. Для этого в обязательном порядке потребуется тахометр и техдокументация на используемый пилящий инструмент. Дело в том, что на заводе производителе уже установлены практически оптимальные настройки. Просто для обкатки движка и притирки других подвижных деталей мотопилы карбюратор настроен на приготовление чуть более обогащенной, чем расчетная оптимальная, топливовоздушной смеси. За счет этого максимальная частота оборотов немного ниже конструктивно заложенной производителем и плюс к этому мотор лучше смазывается. Благодаря этому обкатка двигателя и приработка остальных подвижных деталей проходят в щадящем режиме.
Поэтому, если нет тахометра и/или достоверной информации (паспортных данных) о максимальной частоте оборотов и на холостом ходу, то менять заводские настройки после обкатки не стоит, так как правильно это сделать не получится. Да и вообще, тонкую регулировку в этом случае выполнять не обязательно – бензопила будет прекрасно работать и на имеющихся базовых настройках. А если уж ее делать, то лучше в сервисном центре. Ювелирное настраивание карбюратора еще совсем нового инструмента рекомендуется доверить специалистам.
Тонкая регулировка
Перед самостоятельной тонкой регулировкой настоятельно рекомендуется как можно точнее отметить прежнее положение настроечных болтов. Это позволит в случае неудачной попытки вернуть их на место – к базовым заводским настройкам. Регулирование начинаем с болта «H». После выставления максимальных оборотов, проверяем холостые. Если они отличаются от нормальных, выставляем их сначала с помощью «L», а потом «S» («LA», «T»). При этом руководствуемся правилами и принципами, изложенными в второй главе этой статьи. Но поворачиваем регулирующие болты, ориентируясь на показания тахометра. Затем продолжаем настраивать карбюратор, как указано в той же главе. Винты крутим, следя за показаниями тахометра.
Бензопила плохо заводится на холодную
Нарушение последовательности действий при пуске на холодную
Если не заводится новая бензопила на холодную, то причина может быть в неправильной последовательности пуска двигателя. Как правило, каждый производитель в инструкции к бензопиле, указывает порядок действий при проведении пуска бензопилы на холодную. В основном он схож для всех двухтактных двигателей внутреннего сгорания, которые устанавливаются на бензопилы, и представляет собой следующий порядок действий.
Закрытие воздушной заслонки (необходимо для обогащения топлива при пуске).
Подсос топлива с применением для этого специального праймера (на некоторых моделях бензопил, праймер не предусмотрен конструкцией, и следовательно для них этот пункт отсутствует)
Включение зажигания (если про это забыть, то можно ошибочно посчитать инструмент неисправным).
Провести несколько движений стартера, до первой «вспышки» двигателя (важно не упустить этот момент, иначе возможно «залить» двигатель).
Установить воздушную заслонку в положение открыто.
Произвести запуск двигателя бензопилы.
Проблемы с топливом
Как при варианте затрудненного пуска на горячую, проблемы в топливной системе могут повлиять и на запуск или не возможность его произвести и на холодную. Регулировка карбюратора, загрязнение топливного фильтра и магистрали, все это причины, которые вызывают затруднения при пуске.
Провести диагностику топливной системы, это первое что нужно при затрудненном пуске на холодную.
Стоит обратить внимание и на качество топлива, т.к. при использовании смеси бензина с маслом, в которой имеется небольшое количество воды, может существенно затруднится запуск или сделается невозможным
Неисправности в двигателе
Задиры ЦПГ, залипание колец, износ ЦПГ, подсос воздуха через сальники и прокладки, понижение компрессии, все эти проблемы могут сделать запуск бензопилы невозможным или существенно его затруднить. Например, при не значительном износе ЦПГ, компрессия в двигателе снижается. В таком случае, запуск на «холодную» будет значительно затруднен, либо пила может перестать заводится, а на «горячую», инструмент будет заводиться хорошо.
Точно диагностировать проблемы в двигателе связанные с проблемами в его запуске достаточно сложно, и лучше для этого обратится к специалисту в этой области.
Регулировка карбюратора бензопилы – что нужно знать новичку?
Изначально все регулировочные болты находятся в заводских положениях – это гарантирует всасывание оптимального количества горючего и воздуха. Тем не менее, из-за длительной эксплуатации пилы в сложных условиях, заводские настройки ее карбюратора могут нарушиться. Даже незначительный сдвиг одного из болтов на 1/5 оборота приведет к серьезному нарушению в работе двигателя пилы. В связи с этим оператор должен постоянно следить за тем, чтобы регулировочные болты находились в оптимальных, установленных на заводе-производителе, положениях.
Если по каким-то причинам работа узла была нарушена, то его потребуется заново настроить. Для этого в устройстве узла предусмотрены 3 регулировочных болта. Первый из них обозначен буквой H – он нужен для настройки двигателя бензопилы при работе на максимальных оборотах. Второй винт с маркировкой L используется для регулировки мотора во время его работы на низких оборотах. Третий винт может иметь маркировку T, S или LA. Его задача заключается в настройке ДВС при работе в режиме холостых оборотов.
Настройка карбюратора бензопилы обязательно должна проводиться при полностью исправном двигателе. Непосредственно перед регулировкой потребуется осмотреть воздушный фильтр, и, при необходимости, очистить его или заменить.
Классификация карбюраторов
Все карбюраторы можно различать по следующим признакам:
- По направлению движения потока различают горизонтальные и вертикальные модели.
- По регулировке отверстия распылителя и формированию разрежения разделяют: системы с постоянным разрежением; с постоянным сечением (серийные устройства); с золотниковым дросселированием — модели для мототехники, в них вместо дроссельной заслонки объем поступающей смеси регулирует шибер-золотник.
- По числу смесительных камер выпускают одно- и многокамерные модели. «Сдвоенные» устройства используются в моторах с цилиндрами, которые находятся далеко друг от друга. В результате каждая половина осуществляет впрыск в свои цилиндры.Принцип работы карбюратора
Карбюраторы подразделяются на виды, а работа каждого вида осуществляется своим индивидуальным способом. К примеру, фитильные функционируют благодаря тому, что заставляют воздушные потоки просачиваться по поверхности пропитанных газом фитилей. Вследствие этого процесса происходит испарение паров бензина в атмосферу. Но, стоит признать, что о фитильных карбюраторах мы рассказываем для того, чтобы осветить полный обзор информации о карбюраторах. На самом деле этот метод давно перестали использовать, так как он устарел более сотни лет назад.
В основном карбюраторы сегодняшнего дня функционируют благодаря механизму распыления. Они работают за счёт эффекта Вентури с целью вытягивания бензина из камеры.
Все карбюраторы, которые работают по принципу Бернулли, обладают некоторыми особенностями. Изменение давления воздуха предсказуемо и прямо пропорционально скорости его движения. Это имеет большое значение, так как воздух, проходящий через карбюратор, содержит узкую сжатую трубку Вентури. Ее функция состоит в том, чтобы ускорять воздушный поток, проходящий через нее.
Воздух функционирует только благодаря педали акселератора. Она и дроссельный клапан, который расположен в карбюраторе – связаны между собой тросиком. Этот клапан закрывает трубку в момент не использования педали акселератора, а когда происходит нажатие на эту педаль, он ее открывает. Благодаря этому воздух проходит сквозь трубку Вентури.
Выходит, что происходит засасывание большего количества топлива из камеры для смешивания. Именно эти принципы лежат в основе работы карбюратора.
Подавляющее количество этих приборов оснащены дополнительным клапаном над трубкой Вентури (дроссель). Он частично закрыт, когда двигатель не работает, а это, в свою очередь, делает количество воздуха, которое способно пройти в карбюратор, меньше. Вследствие этого образуется более богатая смесь/воздух или топливо, поэтому дроссель откроется, когда двигатель придет в работу, и нагреется, ведь для эксплуатации ему больше не будет нужна богатая смесь.
Иные компоненты карбюраторной системы также разработаны с целью воздействия на воздушно-топливную смесь при различных условиях работы.
Карбюратор является сложным элементом, и вся его техническая работа тоже достаточно сложна.

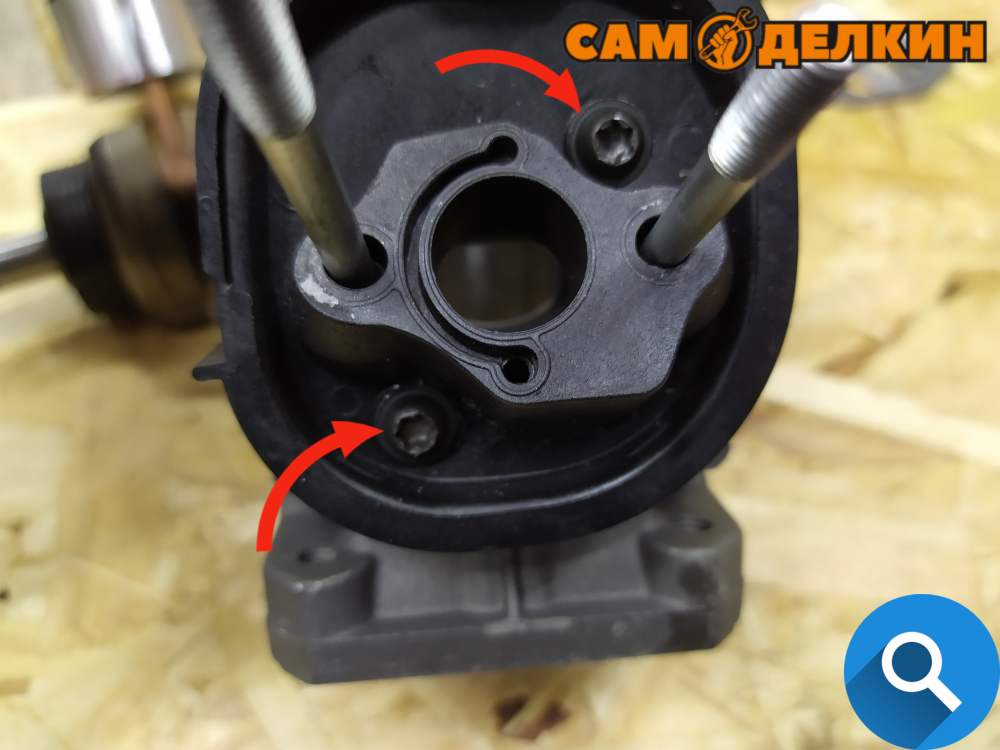

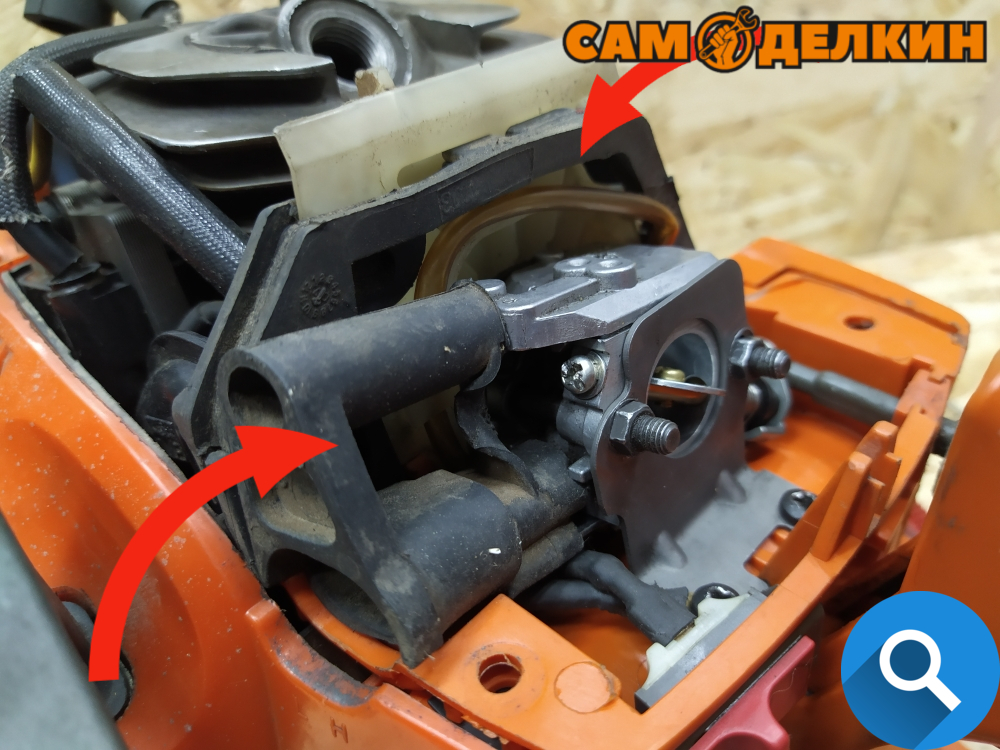

Устройство карбюратора бензопилы
Большинство современных бензопил оснащены почти одинаковыми карбюраторами. Они практически ничем не отличаются друг от друга, и работают по схожему принципу. Единственная разница между камерами разных производителей заключается в материале, из которого они изготавливаются. В дорогих бензопилах американского, шведского и немецкого производства камеры изготавливаются из надежных сплавов, на которые наносятся защитные покрытия. Дешевые китайские и корейские бензопилы оборудуются узлами, изготовленными из дешевых материалов.
Каждый карбюратор состоит из следующих элементов:
- алюминиевого корпуса с цельной конструкцией. Внутри корпуса расположен входной штуцер, главный винт, импульсный канал, болт для регулировки двигателя при работе на холостом ходу;
- дроссельная заслонка – она отвечает за регулировку количества воздуха, требуемого для обогащения топливной смеси;
- диффузор – расположен рядом с входным отверстием камеры;
- распылитель – предназначен для подачи топливной смеси непосредственно в камеру карбюратора;
- поплавковая камера – в ней находиться поплавок, который срабатывает в случае недостаточного количества горючего;
- жиклеры – представляют собой клапаны, которые отвечают за регулировку количеств горючего.
Эта схема карбюратора бензопилы максимально проста и эффективна. В некоторых моделях садовых инструментов она может быть дополнена дополнительными патрубками, сальниками или фильтрами.
Принцип работы карбюратор бензопилы достаточно прост. В момент запуска двигателя открывается воздушная заслонка, расположенная внизу корпуса. При этом в поплавковой и воздушной камерах образуется разрежение, вызванное движением поршня. В результате этого срабатывает штатный диффузор, который начинает всасывать воздух. Количество забираемого воздуха зависит от степени открытия заслонки. При срабатывании поршня через входной штуцер в камеру начинает поступать топливо. Его количество и скорость протекания зависят от положения жиклеров.
В дальнейшем горючее в воздушной камере начинает смешиваться с воздухом. После этого готовая воздушно-топливная смесь проходит через впускные клапаны, откуда направляется в камеру сгорания двигателя пилы.
Почему бензопила стреляет в карбюратор?
Зачастую неисправности карбюратора бензопилы связаны с громкими посторонними звуками, которые доносятся со стороны узла. Их игнорирование приведет к еще более серьезным поломкам, устранить которые будет гораздо сложнее.
В первую очередь, нужно разобраться с причинами посторонних звуков. Первая из них – неправильно выставленное зажигание, из-за которого используемое горючее не успевает вовремя сгорать в цилиндре ДВС. Это приводит к образованию кратковременного стреляющего шума, повторяющегося при каждом цикле подачи топлива в цилиндр.
Чтобы устранить неисправность, нужно настроить зазор между маховиком и штатной катушкой зажигания бензопилы. Для этого необходимо снять левую защитную крышку пластикового корпуса и очистить детали под ним. Справа от катушки зажигания расположены 2 винта, поворачивание которых против часовой стрелки позволит отодвинуть маховик от штатной катушки. Далее к боковой части катушки потребуется приложить шаблон и начать медленно поворачивать заводские винты в обратную сторону. Как только встроенный маховик приблизиться к установленному ранее шаблону вплотную, поворачивание винтов потребуется прекратить.
После регулировки зазора зажигания нужно проверить работу бензопилы. Если она по-прежнему стреляет, значит, нужно осмотреть свечу. Если на ней скопился нагар, то деталь необходимо очистить и полностью высушить.
Еще одна причина, из-за которой используемая бензопила стреляет, заключается в неправильной пропорции приготовленной топливной смеси. Если в ней слишком мало бензина или моторного масла, то двигатель садового инструмента не сможет работать стабильно. В этом случае потребуется полностью слить горючее и приготовить смесь с соблюдением указаний производителя.
В некоторых случаях нарушение в подаче топлива в цилиндр двигателя может быть вызвано неправильной работой штатных жиклеров карбюратора. В этом случае потребуется провести регулировку карбюратора и поочередно проверить работу инструмента на холостых, низких и высоких оборотах.
Бензопила заглохла и не заводится
Если инструмент заглох и не заводиться для начала стоит проверить наличие топлива в баке. Как ни странно это звучит, но про это многие забывают и при возникновении подобной ситуации, сразу пытаются ремонтировать инструмент, что может привести к серьезным поломкам.
В ситуации, когда пила заглохла, а бензин в баке еще есть, нужно оценить то, как работала пила до этого момента. Может при работе в последний момент появился посторонний звук, скрежет, звон, произошла потеря мощности или инструмент резко остановился. Все это позволить предварительно оценить ситуацию.
Двигатель заклинило
Достаточно часто встречается ситуация, когда пила работала и резко заглохла, причиной которой стало заклинивание двигателя, что в свою очередь произошло в результате обрыва юбки поршня, разрушения подшипника коленчатого вала, вылету штопорного кольца пальца поршня или разлому поршневого кольца.
Заклинивание двигателя легко определить, если потянуть шнур стартера. В случае, когда стартер не проворачивается, скорее всего, его заклинило, и дальнейший ремонт возможен только в сервисном центре.
Обрыв топливного провода
При работе бензопилы возникает вибрация, которая может стать причиной повреждения или обрыва топливной магистрали бензопилы. В таком случае бензопила заглохнет и произвести запуск будет невозможно. Для диагностирования неисправности, нужно провести осмотр и определить наличие подтеков топлива.
Перегрев
Перегрев двигателя при работе, может стать причиной того, что пила заглохла и не заводится. Перегрев достаточно опасен, так как может вызвать оплавление поршня в цилиндре и заклинивание двигателя. При первых случаях перегрева, стоит провести диагностику инструмента на наличие подсоса постороннего воздуха в двигатель, и регулировку карбюратора.
Подсос воздуха, как и не корректная регулировка карбюратора влияют на максимальное количество оборотов двигателя и его смазку, что в свою очередь вызывает перегрев и подклинивание инструмента.
