Бериллиевая бронза

Нефтегазовая отрасль

И здесь задействована бериллиевая бронза. Характеристики данного сплава позволяют использовать его в производстве оборудования, предназначенного для бурения и нефтедобычи. Из него делают:

• Скользящие опоры нефтяных насосов.
• Резьбовые соединения колонн бурильных труб.
• Безискровые вспомогательные инструменты.
• Трубы.
• Детали насосов.
• Опоры буровых долот.

Особо ценится этот материал за высокую упругость. Если ударить по изготовленным из него деталям, то искра не возникнет

Это очень важно на столь опасных производствах, особенно при добыче и последующей транспортировке углеводородов. А чем является нефть? Ископаемым топливом, горючей жидкостью, состоящей из сложной смеси углеводородов и других химических соединений

Использование в приборостроении

Оно является наиболее распространенным. Бериллиевая бронза применяется при производстве электронных, а также электрических деталей. В первую очередь это пружинные контакты, соединители, переключатели.

Также без нее не обходится производство оптиковолоконного телекоммуникационного оборудования. К данной категории относятся:

• Оптические передатчики.
• Предусилители.
• Микросхемы синхронизации и восстановления данных.
• Блоки преобразования последовательного кода в параллельный.
• Кабели.
• Параллельно-последовательные преобразователи.
• Лазерные формирователи.

Также бериллиевую бронзу используют для производства гнездовых разъемов для соединения интегральных систем с печатной платой.

И, поскольку с развитием технологий усложняется компьютерная и мобильная техника, электронные детали все миниатюризируются. Спрос на бронзо-бериллиевые сплавы повышается, поскольку именно они являются идеальным материалом для изготовления мелких, легких и надежных деталей. Во многих современных смартфонах, коммуникаторах, ноутбуках и планшетах они уже используются.

А компьютерные соединители, переключатели, пружины и прочие детали уже давно из них изготавливают. Оценочно в 1999 году в каждом ПК содержалось как минимум 2 грамма бериллия в составе бронз.

Классификация бронзовых сплавов

Существует несколько классификаций, одна из них – по химическому составу.

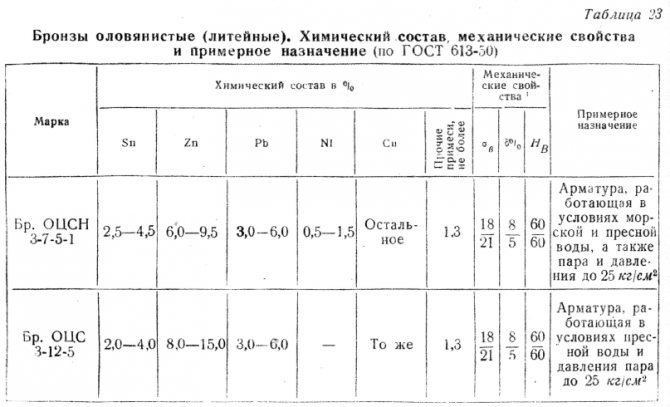

Оловянные сплавы

Олово Это сплавы, в состав которых обязательно в качестве легирующего элемента входит олово. Оно придаёт большую твёрдость и одновременно легкоплавкость. Дополнительно вводятся цинк, фосфор и свинец. Эти добавки придают сплаву устойчивость к коррозии и делают его более подходящим для процесса литья. Фосфор выступает раскислителем сплава, если его процентное содержание составляет более единицы.

Цинк способствует удешевлению материала, не влияет на качественные характеристики сплава олова с медью. Поэтому практикуется вводить в сплав до 10% цинка – это не вызовет изменений механических свойств, но уменьшится себестоимость изделий.

Наибольшее содержание олова может быть в пределах 30%, тогда бронза приобретает светло-серебристый цвет. В зависимости от процентной доли этого вещества, изменяется оттенок сплава от красного до жёлтого.

Изделия из оловянистых бронз лучше подвергаются обработке – токарной и фрезерной, а также полировке. В качестве добавочных элементов в сплав вводят:

• цинк;
• фосфор;
• свинец.

Эти компоненты положительно влияют на механические, литейные и антифрикционные свойства (сопротивление износу) бронзы.

Сплавы с содержанием до 8% олова предназначены для технологических операций (ковка, прокатка, штамповка), т. к. имеют структуру однородного твёрдого раствора. Из таких бронз производят листы, проволоку, прутки.

Сплав с содержанием олова до 20% имеет двухфазную структуру и применяется только в литом виде. Оловянистые бронзы полностью заполняют форму для литья, обладают небольшой усадкой, это делает возможным получать отливки сложной конфигурации. Применяются для получения фасонных изделий и для художественного литья, а также из них изготавливают механизмы и детали агрегатов, эксплуатируемых в морской солёной воде.

Алюминиевые сплавы

Безоловянные бронзы (специальные) – которые не содержат в своём составе химического элемента олова.

Классификация безоловянных бронз составлена с учётом того, какой основной легирующий элемент присутствует в составе.

Алюминий – основной компонент легирования, содержится в составе от 6 до 12%. В индустрии применяются двух- и многокомпонентные сплавы. Более востребованы многокомпонентные алюминиевые бронзы с добавлением никеля, железа и марганца.

Al в составе оказывает значимое влияние на физические свойства бронз. По плотности алюминиевые бронзы ниже, чем медь в чистом виде. Этот фактор позволяет применять их в судостроении и в авиакосмическом секторе. А также из алюминиевой бронзы производят детали и соединения, подвергающихся большим нагрузкам и трению (для дорожных машин, станков, для теплового оборудования).

Кремнистые сплавы

Содержат примерно 3–5% кремния в составе. Они опережают оловянистые бронзы по коррозионной стойкости и механическим свойствам, имеют высокую упругость, не магнитятся. Сплавы отлично поддаются пайке и сварке. Устойчивы к щёлочи и сухой газовой среде, поэтому их используют в производстве газопроводов и сточных труб.

Марганцевые сплавы

В промышленной области применяют бронзы, содержащие 4–5% Mn. Отличаются повышенной прочностью, высокой пластичностью и стойкостью к коррозии. Предназначены для производства деталей для центробежных насосов, рабочих колёс.

Свинцовые сплавы

Структура такого сплава даёт возможность получать высокие антифрикционные свойства. Данная бронза идёт на изготовление вкладышей подшипников скольжения, функционирующих под высоким давлением при большой скорости.

Бериллиевые сплавы

Сплавы обладают повышенными прочностными характеристиками, а также высоким пределом текучести, упругости, отличаются высокой электропроводностью и теплопроводностью, высоким сопротивлением ползучести и коррозии. Из них изготавливают пружины и детали ответственного назначения. Основным сектором применения является электротехника – производят оптоволоконные кабеля и интегральные схемы. Бериллиевый сплав позволяет производить детали малых размеров для электронных устройств (мобильных телефонов, планшетов и т. д.).

Виды бронзы и их применение

С развитием металлургии и открытием разных видов металлов, появилось большое количество бронз, но основным металлом в формуле является медь. В зависимости от того, какие компоненты входят в состав, изменяются и свойства материала.

Знание этих особенностей позволяет применять бронзовые сплавы в различных видах промышленности в зависимости от предъявляемых к материалу требований. Бронзу часто выпускают в виде прокатных труб, проволоки и листов. Используется металл в производстве подшипников, втулок, рессор и прочих деталей, подверженных воздействию высокого давления и износа. Высокие антикоррозийные свойства позволяют применять данный материал также в условиях агрессивной внешней среды и при работе с различной химией. Помимо этого, применение бронзы распространено в художественных ковке и литье, из нее делают различные скульптуры, памятники и украшения.

Оловянная

Сплав меди и олова называется оловянным. Эти бронзы применялись в бронзовом веке, дошли до наших дней и являются наиболее применяемыми в промышленности. Из этого вида сплава часто отливались различные колокола, в связи с чем данный материал иногда называется колокольной бронзой.

Оловянистый материал почти не поддается механической обработке, поэтому изделия из него создаются исключительно литьем; имеет высокую твердость и прочность, а также антикоррозийные свойства. Стандартный сплав меди и олова характеризуется количественным соотношением 80:20, но может дополняться некоторыми металлами для изменения свойств:

• Добавление цинка (менее 10%) позволяет повысить антикоррозийную стойкость. Используется для создания деталей, которым нужно часто контактировать с водой и другими окислителями.
• Свинец и фосфор повышают антифрикционные свойства. Кроме того, сплав с добавлением этих металлов проще подвергается обработке.

Иногда наличие олова в изделии недопустимо и его заменяют другими металлами, позволяющими достичь требуемых характеристик, например, свинец, кремний, цинк, бериллий или алюминий. Такая бронза называется безоловянной, или специальной.

Свинцовая

Основной легирующий компонент — свинец, содержание которого может достигать 30%. Материал имеет хорошие антифрикционные свойства и высокую теплопроводность, может выдерживать давление до 30 мПа, поэтому применяется для изготовления подшипников, подвергающихся высокому давлению.

Кремниецинковая

Данный сплав состоит из 97% меди, 1.1% олова, 0.05% кремния и цинка. Является довольно пластичным и текучим, что позволяет применять его как материал в изделиях сложной формы. Имеет хорошее сопротивление при сжатии, обладает антифрикционными свойствами и упругостью. Не искрит при обработке, хорошо сопротивляется низким температурам, зачастую содержит добавки никеля и марганца.

Бериллиевая

Бериллиевый сплав является самым твердым из всех существующих видов бронз. Обладает высокими антикоррозийными свойствами, не искрит при обработке, не магнитится. В процессе закалки приобретает хорошую деформируемость и упругость.

Алюминиевая

Состав бронзы в процентах выглядит как 95% меди и 5% алюминия. Сплав очень хорошо сопротивляется агрессивным средам, жаропрочный, но имеет низкие антикоррозийные свойства и дает сильную усадку.

Сплав меди с цинком называется красной бронзой — латунью, а с никелем — мельхиором. Эти соединения являются отдельными материалами, их малое количество может присутствовать в любом сплаве, но должно быть ниже суммы всех остальных компонентов.

Изготовление

Бронза получается после плавления, а затем смешивания присадок и сплавов, которые обеспечат материалу необходимые свойства. Независимо от разновидности сплава, во время изготовления используются тигельные горны и индукционные печи.

В качестве исходного сырья обычно берется лом меди или руда. Лом добавляют вместе с присадкам во время плавки. При использовании медной руды действия следующие:

1. В разогретую печь кладут медную руду и флюсовые добавки. Плавление начинается при температуре в 1200 °C.
2. Используют флористую медь в качестве химического окислителя. Половину материала иногда загружают вместе с флюсом, остальное добавляется с помощью ковша.
3. Все присадочные металлы подогревают до 100 °C и добавляют их в расплав.
4. Материал настаивают 30 минут, а затем снимают образовавшийся шлак, разливают по формам.

Свойства БрБ2

Рассмотрим свойства бериллиевой бронзы марки БрБ2 — химические, технологические, механические, физические.

Химический состав БрБ2

Химсостав сплава БрБ2 по ГОСТ 18175 — 78

Fe	Si	Ni	Al	Cu	Pb	Be	Примесей
до 0.15	до 0.15	0.2 — 0.5	до 0.15	96.9 — 98	до 0.005	1.8 — 2.1	всего 0.5

Примечание: Cu

— основа; процентное содержаниеCu дано приблизительно Литейно-технологические свойства бронзы БрБ2

Температура плавления БрБ2	955 °C
Температура горячей обработки БрБ2:	750 — 800 °C
Температура отжига БрБ2:	530 — 650 °C

Механические свойства БрБ2

Сортамент	Предел кратковременной прочности sв	Предел пропорциональности (предел текучести дляостаточной деформации) sT	Относительное удлинение при разрыве d5
—	МПа	МПа	%
Проволока мягк., ГОСТ15834 — 77	343-686	15-60
Проволока тверд.,ГОСТ 15834 — 77	735-1372
Полоса мягк., ГОСТ1789-70	390-590	20-30
Полоса твердая, ГОСТ1789-70	590-930	2.5
Сплав мягкий , ГОСТ1789-70	400-600	196-344	40-50
Сплав твердый, ГОСТ1789-70	600-950	588-930	2-4

Твердость прутков из БрБ2 прописана в ГОСТ 15835-2013 (взамен ГОСТ 15835-70) Твердость БрБ2

Твердость БрБ2, Пруток мягкий ГОСТ 15835-2013	HB 10 -1= 100 — 150 МПа
Твердость БрБ2, Пруток твердый ГОСТ 15835-2013	HB 10 -1= 150 МПа

HB — Твердость по Бринеллю бериллиевой бронзы Физические свойства БрБ2 (бронзы бериллиевой)

Температура T	Модуль упругости первого рода E 10-5	Коэффициент температурного (линейного) расширения a10 6	Теплоемкость l	Плотность	Удельная теплоемкость C	Удельное электросопротивление R 109
Град	МПа	1/Град	Вт/(м·град)	кг/м3	Дж/(кг·град)	Ом·м
20	1.31	84	8200	70
100	16.6	419

Аналоги БрБ2

США	Германия	Япония
DIN,WNr	JIS

Это интересно: Как и чем почистить изделия из бронзы в домашних условиях

Износостойкость и стойкость к коррозионной усталости

Износостойкость – это сложное понятие, которое может включать в себя следующие аспекты:

Надёжность в работе. Из БрБ2 изготавливают ответственные детали.

Хорошие показатели при работе с деталями из других материалов. Это значит, что детали из бериллиевой бронзы не истираются и в то же время бережно воздействуют на сопрягаемые механизмы. Такой механизм в целом можно охарактеризовать как безотказный.

Детали из этого металла хорошо сопрягаются с друг другом, полируются и идеальным образом взаимодействуют в механизмах при заданных параметрах.

Но даже если условия эксплуатации нарушены, детали из БрБ2 способны выдерживать большие нагрузки трения и других механических воздействий.

При работе механизмов в ходе изнашивания БрБ2 не откалывается большими кусками, а истирается постепенно, давая очень мелкую стружку.

Коррозионная усталость – это один из показателей коррозионной стойкости металлов. Когда детали работают под воздействием большой массы, циклических динамических нагрузок в коррозионной среде, велика вероятность выхода из строя конструкций, в которых они используются. Сплав БрБ2 хорошо проявляет себя в различных коррозионных средах и может быть использован для изготовления ответственных деталей, так как коррозия проявляется достаточно медленно и не оказывает значительного воздействия на механические и физические свойства деталей из этого материала долгое время.

Область применения

Бронзовые сплавы, благодаря разнообразию своих свойств, находят самое разное применение.

• Самое известное – материал для скульптур и множества декоративных предметов: статуэток, пепельниц, светильников, решеток, украшения перил и прочего. Литьевая бронза позволяет получить самые сложные отливки, передающие буквально поры кожи.
• В ювелирном деле материал применяется заметно реже, хотя раньше составлял едва ли не основу женских украшений.
• Бронзовая фурнитура – накладные петли, замки, ручки, краны, смесители и даже сантехника. Сплав обеспечивает не только исключительную долговечность и стойкость к коррозии предметов, но и позволяет превратить их в изящнейший элемент декора.
• Из литейной бронзы разного состава получают множество деталей – шестерни, втулки, уплотнители, части аппаратуры, предназначенные работать под водой.
• Деформируемые бронзы находят применение в высокоточной технике.
• Другие виды сплавов используются в тех областях, где привычная оловянная бронза не применяется. Так, например, бериллиевая бронза обладает куда более высокой тепло- и электропроводностью, а потому активно используется в электротехнике.

Сплав превосходно показывает себя в условиях переменных динамических нагрузок. Поэтому из бериллиевой бронзы изготавливают детали навигационных самолетных приборов, схем автомобилей и прочее.

Еще одно всем известное применение – фитинги самого разного рода. Для более активного использования в водоснабжении бронза является чересчур дорогостоящим материалом, однако наиболее ответственные узлы, а также многочисленные крепления изготавливают из медного сплава, поскольку он отличается чрезвычайной стойкостью к коррозии и подавляет активность бактерий.

Бронзы – самый старинный и известный сплав в истории человечества. Разнообразие его состава и свойств обеспечивает ему и сегодня самое широкое распространение.

О том, как отчистить изделия из бронзы, расскажет данный видеосюжет:

Промышленность

Как уже упоминалось, из-за низкой способности к усадке, оловянная бронза широко используется для изготовления пружин, подшипников, прижимных контактов.

Алюминиевая бронза дешевле, чем оловянная, но именно первый сплав имеет отличные антикоррозийные качества. Это делает его востребованным в изготовлении аппаратуры химического назначения и той, что часто контактирует с солёной морской водой.

Сплавы, имеющие высокую пластичность и упругость используются в производстве автомобильных прокладок, составляющих измерительных приборов, шестерен.

Материалы, невосприимчивые к возникновению коррозии и имеющие хорошую электропроводность, успешно применяют в электротехнической отрасли. К примеру, из бериллиевой бронзы изготавливают детали, пружинные контакты и интегральные схемы для мобильных телефонов, смартфонов и других гаджетов. По этой же причине металл используют в производстве фитинга для монтажа трубопроводов: краны, клапаны, тройники, переходники.

Черные металлы и вещества

• Вспомогательные вещества
• Железо
• Чугун

Бытовое назначение

Долговечность, твёрдость, прочность, стойкость к неблагоприятным условиям и воздействиям окружающей среды делают бронзу востребованной для изготовления уличных декоративных элементов. Встретить изделия из сплава можно практически на любой улице: фонари, скамейки, беседки, скульптуры и статуи.

Популяризация бронзовой кухонной посуды наблюдалась ещё в начале Бронзового века, присутствует эта традиция и сегодня.

Температурный режим старения и фазовые переходы при старении

Температурный режим старения зависит от необходимого сочетания свойств изделия и находится в интервале температур 300—350°С.
При старении бериллиевых бронз распад α-раствора характеризуется сложностью форм фазовых переходов. Превращение проходит через ряд метастабильных состояний, последовательность которых зависит от температуры изотермической выдержки.
При температурах ниже 430°С распад начинается с образования зон Гинье-Престона (ЗГП), представляющих собой дискообразные монослои атомов бериллия, расположенные паралельно плоскостям {100} матрицы. Их диаметр оценивается пределами 2— 10 нм, а толщина – 0,2—1,0 нм. Монослои окружены полями искажений решетки матрицы.

После образования ЗГП при температурах ниже 300—350°С появляются частицы метастабильной γ”-фазы, имеющей моноклинную решетку: а = b = 0,254 нм, с = 0,324 нм, Р – 85°25′.

Метастабильная γ’-фаза образуется из γ”-фазы при температурах ниже 350°С, либо непосредственно из ЗГП при более высоких температурах. Она имеет объемноцентрированную тетрагональную решетку с периодом а = 0,279 нм и с – 0,254 нм и плоскостью габитуса {112}_α. По мере развития процесса старения размеры выделений γ’-фазы увеличиваются а тетрогональность ее решетки уменьшается.

После длительного старения и особенно выше температуры 400 °С γ’-фаза теряет когерентность с матрицей, степень тетрагональности ее решетки приближается к единице, и она превращается в стабильную γ(CuBe)-фазу. Возможно образование γ-фазы из метастабильной γ’-фазы и непосредственно из α-твердого раствора.
Таким образом, в бериллиевых бронзах при различных температурах старения наблюдается следующая последовательность превращений:

300°C : α_Cu-Be→ ЗГП → γ” → γ’ → γ(CuBe)
350‑400°C : α_Cu-Be→ ЗГП → γ’ → γ(CuBe)

После дисперсионного твердения при старении готовые детали приобретают высокиеупругие свойства: предел упругости достигает 750—770 МПа, предел выносливости 250—290 МПа (на базе 1⋅108 циклов), твердость 350—400 HV.
Температуроустойчивость упругих элементов из бериллиевых бронз значительно выше по сравнению с другими сплавами на медной основе, электропроводность составляет 25—30 % от электропроводности меди. Бериллиевые бронзы хорошо свариваются и паяются. Обработка резанием даже после дисперсионного твердения затруднений не вызывает.

Как улучшить сплав БрБ2

Эксплуатационные свойства сплава БрБ2 улучшаются за счет процессов закалки и старения. Для этого материал нагревают до 750-800 градусов Цельсия, а затем держат в воде при средней температуре 300-350 градусов на протяжении нескольких часов. После процедуры холодной деформации повышаются текучесть, упругость и твердость металла (доходит до 400 НВ). Такие изделия уже можно прокатывать, гнуть и ковать в холодном состоянии.

Одним из недостатков БрБ2 является склонность к межкристаллизационной коррозии и образование трещин под воздействием паров аммиачного раствора. Также на металл негативно влияет взаимодействие с неметаллами галогеновой группы (Br, F, I, Cl) — на поверхности начинают образовываться галогениды бериллия, за счет чего сокращается его объемная доля в сплаве. Поэтому рекомендуется избегать использования БрБ2 в подобных условиях.

	БрБ2
После закалки (М)	После закалки и отпуска
Модуль упругости E, МПа	9500	10500
Предел текучести, МПа	200-350	950-1350
Предел прочности, МПа	400-600	1100-1500
Относительное удлинение	20	2
Твердость HV	<130	330
Электрическое сопротивление	0.1	0.04-0.07

Свойства системы «медь – бериллий»

Наиболее распространенной маркой бериллиевых сплавов является бронза БрБ2. Сплав данной марки относится к категории высоколегированной бронзы, что обусловлено достаточно высоким содержанием в ней основного легирующего элемента (около 2%). К низколегированным бериллиевым бронзам относятся сплавы групп МНБ и МКБ, в которых бериллия содержится не более 0.8%. Есть еще более высоколегированная бериллиевая бронза (БрВ2,5), легирующего элемента в которой содержится около 2,5%.

Бронза бериллиевая высоколегированная (БрБ2)

Сплавы, основу которых составляют бериллий и медь, отличаются следующими характеристиками:

• исключительная электро- и теплопроводность, сопоставимые с аналогичными характеристиками чистой меди;
• повышенная износостойкость, способность противостоять ползучести и усталости;
• высокий предел упругости;
• при ударах бериллиевые бронзы не выделяют искр;
• исключительно высокая устойчивость к коррозии, твердость и показатель временного сопротивления.

Свойства, которыми обладают бериллиевые сплавы, можно еще более улучшить, если подвергнуть их термической обработке: закалке и искусственному старению. Можно придать им максимальную пластичность и способность к легкому деформированию, если подвергнуть закалке при температуре порядка 775 градусов.

В обычном состоянии бронза бериллиевой группы обладает временным сопротивлением, равным 450 МПа. При пластическом деформировании деталей из бериллиевой бронзы эта характеристика улучшается на 40%. Временное сопротивление и другие механические характеристики сплавов этой группы можно улучшить в разы, если подвергнуть их искусственному старению, выполняемом сразу после закалки. В частности, бронза БрБ2 после осуществления такой термообработки имеет временное сопротивление, равное 1400 МПа.

Плиты бериллиевой бронзы

Отличает бронзы бериллиевой группы и такое важное качество, как теплостойкость. Эксплуатационные свойства таких сплавов не меняются, даже если их нагреть до температуры 340 градусов. А при температуре нагрева 500 градусов бронза бериллиевой группы обладает такими же свойствами, как изделия, изготовленные из алюминиевых и оловянно-фосфористых сплавов, эксплуатирующихся при температуре 20 градусов

А при температуре нагрева 500 градусов бронза бериллиевой группы обладает такими же свойствами, как изделия, изготовленные из алюминиевых и оловянно-фосфористых сплавов, эксплуатирующихся при температуре 20 градусов.

Технологические характеристики позволяют изготавливать из бериллиевых сплавов сложные отливки высокого качества, но обычно детали из них производят из заготовок, подвергнутых предварительной пластической деформации (листы и полосы, проволока, ленты и др). Широкое применение сплавов бериллиевой группы обусловлено еще и тем, что они хорошо поддаются различным видам обработки, а для соединения деталей из них можно использовать все известные способы (сварка и пайка). Между тем, на использование таких операций существуют и определенные ограничения, которые следует учитывать при их планировании.

Ограничения по способам соединения сплавов на основе бериллия и меди касаются как пайки, так и сварки. Пайку бериллиевых бронз следует выполнять сразу же, как была выполнена тщательная механическая зачистка соединяемых элементов. В качестве припоя при выполнении такой технологической операции используются сплавы на основе серебра, а в защитном флюсе, использование которого необходимо, должны в обязательном порядке содержаться фтористые соли. Высокое качество пайки деталей из данных сплавов обеспечивает технология, предполагающая выполнение соединения в вакууме и использование слоя защитного флюса.

Детали из бериллиевых бронз не соединяют при помощи электродуговой сварки, для этого успешно используют другие технологии: точечную, шовную, роликовую и сварку в среде инертных газов. Такое ограничение в применении электродуговой сварки обусловлено тем, что сплавы данной группы обладают большим температурным интервалом кристаллизации. Кроме этого, сварку бронз бериллиевой группы нельзя выполнять после термической обработки, что обусловлено их особыми механическими свойствами.

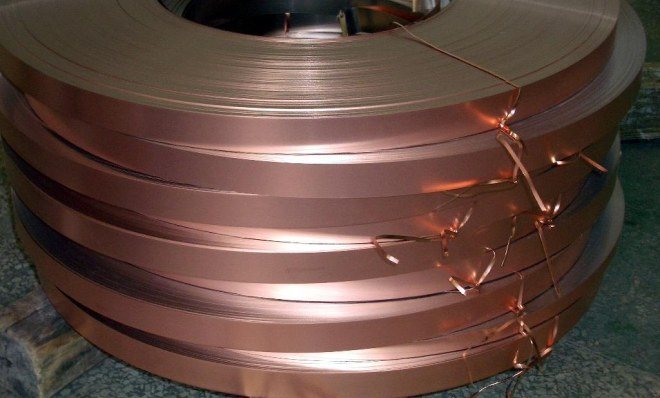

Полосы из бериллиевой бронзы

Получение

Бронзу получают путем сплавления меди с разными металлами для повышения определенных характеристик. Для этого используют индукционные печи и тигельные горны, пригодные для плавки любых медных сплавов. Плавку обычно проводят под слоем древесного угля или флюса. Для плавки могут использовать как свежую руду, которая еще не подвергалась обработке, так и вторичные отходы. Последние обычно добавляют к свежей медь в процессе сплавления.

При использовании только свежей руды соблюдают следующий порядок: в разогретую предварительно печь складывают уголь или флюс, загружают медь и прогревают до ее расплавления — 1150Со — 1170Со. Затем металл окисляют добавлением фосфористой меди, иногда ее вводят в несколько приемов — 50% сразу, 50% — в ковше. После раскисления вводят дополнительные добавки, прогретые до 100Со — 120Со.

Если дополнительные металлы тугоплавкие, то их сперва полностью растворяют в жидкой меди, а затем прогревают до определенной температуры. Вытащив сплав из печи, его раскисляют вводом 50% фосфористой меди, чтобы избавиться от окислов.

Если используют вторичные металлы или отходы, то сперва чистую медь расплавляют, раскисляют фосфористой медью и добавляют вторичные металлы. После расплавления последний в жидкую медь вводят добавки и дожидаются их расплавления. После нагревания до определенной температуры сплав раскисляют фосфористой медью, засыпают просушенным флюсом или прокаленным древесным углем. Смесь нагревают и оставляют на 20-30 минут, временами перемешивая. Когда время закончится, с поверхности удаляют выступивший шлак и разливают по формам.

Особенности бронзы и свойства

Основные свойства всех бронзовых сплавов — это пластичность и твёрдость. В зависимости от соотношения основных и дополнительных компонентов, можно получать большое разнообразие новых свойств. Кроме того, количество меди в сплаве определяет его цвет.

Так, золотистая бронза получится, если в составе сплава будет около 85% меди, а при уменьшении её количества до 50% получится сплав, имеющий серебристый цвет. Уменьшение же количества меди до 35% и ниже приведёт к получению на выходе серой и даже чёрной бронзы, а увеличение количества меди до 90% и выше приведёт к образованию красной бронзы.

Одной из старых марок бронзовых сплавов является колокольная бронза, применяемая и поныне для литья колоколов. Она содержит 20% олова и 80% меди. Её недостаток — повышенная хрупкость из-за наличия в сплаве большого содержания олова.

Как уже было упомянуто выше, наиболее используемыми являются сплавы меди и олова с добавлением небольшого количества других компонентов. Широкое применение таких сплавов обусловлено, прежде всего, исторически сложившимися причинами, которые привели к вытеснению мышьяковой бронзы из производства.

Такими причинами являются следующие:

• выработка за многие века месторождений теннантита и других блёклых руд, богатых медью и мышьяком. Такие руды были наиболее удобны для выделки мышьяковой бронзы, так как залегали не очень глубоко, что делало процесс производства более дешёвым по сравнению с другими источниками меди и мышьяка;
• высокая токсичность производства такой бронзы, вызванная наличием в месторождениях мышьяка, что с неизбежностью приводило к потере здоровья и дальнейшей способности трудиться у опытных металлургов и кузнецов;
• непригодность металлургического брака и сломанных изделий из мышьяковой бронзы для дальнейшей переплавки на сортовой металл. В лучшем случае такие изделия шли на изготовление бижутерии или неответственных деталей.

Пришедшие на смену мышьяковым бронзам сплавы меди и олова хоть и отличались большей дороговизной производства, но были экономически предпочтительны, так как развитие гужевого транспорта и налаживание вследствие этого торговых связей между городами и странами приводило к увеличению импорта немышьяковой бронзы.

Виды бронзы и характеристики

Развитие же крупного промышленного производства вообще привело к тому, что оловянные бронзы стали чуть ли не самым массовым видом бронз. И лишь в последние сто лет этот вид стали вытеснять сплавы меди с заменителями олова, такие как алюминиевые, кремниевые и, особенно, бериллиевые бронзы.

Таким образом, существуют следующие виды:

1. безоловянная. К ней относят бронзу, в которой вторыми компонентами являются алюминий, кремний, бериллий и другие металлы и неметаллы. Каждый из этих компонентов придаёт ей особые свойства. Например, алюминий наделяет сплав повышенными антифрикционными свойствами и высокой коррозионной устойчивостью, бериллий повышает прочность и твёрдость, а кремний и цинк улучшают её текучесть и устойчивость к истиранию;
2. оловянная. Медно-оловянный сплав, в котором медь преобладает. Является одним из первых, освоенных человеком. Обладает высокой, по сравнению с чистой медью, твёрдостью и прочностью, а также более легкоплавка. В таких сплавах олово всегда является вторым по количеству после меди и основным легирующим компонентом.

Третьими же по количеству являются такие дополнительные компоненты, как мышьяк, цинк и свинец. Этот металл из-за очень низкой усадки в основном предназначается для литья, так как с трудом поддаётся обработке давлением, резанию и заточке. Даже склонность к ликвации и низкая текучесть не мешают использовать этот сплав для изготовления конфигурационно-сложных отливок, в том числе и в художественном литье.

Бронза с добавлением цинка носит название «адмиралтейской» и используется для изготовления деталей, имеющих частый или постоянный контакт с морской водой (судостроение). Такая особенность связана с тем, что цинк придаёт сплаву повышенную коррозионную стойкость в указанной среде.

Однако, для придания бронзе коррозионной стойкости в солёной морской воде её всё чаще обогащают алюминием и никелем. Такие сплавы, часто называемые «морскими», идут на изготовление элементов нефтяных платформ, работающих на морских и океанских шельфах.

Чтобы придать бронзе дополнительные характеристики, в неё легируют небольшие количества фосфора, серебра, цинка, мышьяка, марганца и других компонентов. Так, внесение небольшого количества серебра повышает электропроводность бронзы и делает её сравнимой с электропроводностью меди.
