Введение
Станок состоит из трех основных конструктивных элементов:
- основание;
- распиловочный стол;
- параллельный упор.
Основание и сам распиловочный стол – это не очень сложные конструктивные элементы. Их конструкция очевидна и не столь сложна. Поэтому в данной статье мы будем рассматривать наиболее сложный элемент – параллельный упор.

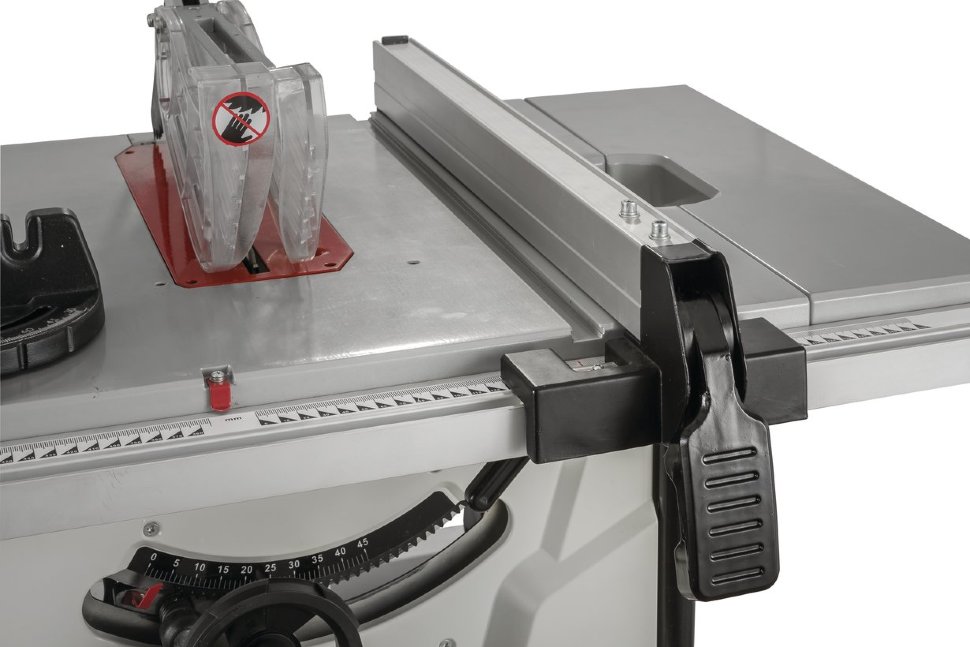

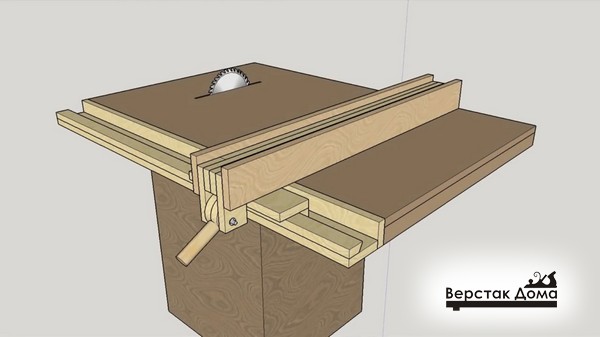

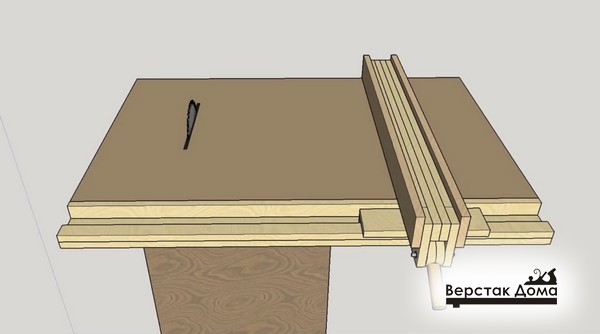

Итак, параллельный упор – это подвижная часть станка, которая является направляющей для заготовки и именно вдоль нее движется заготовка. Соответственно от параллельного упора зависит качество реза по тому, что если упор будет не параллельным, то возможно или заклинивание заготовки или кривой пил.
Кроме того, параллельный упор циркулярной пилы должен быть довольно жесткой конструкцией, так как мастер прилагает усилия, прижимая заготовку к упору, и если будут возможны смещения упора, то это приведет к непараллельности с последствиями, указанными выше.
Существуют различные конструкции параллельных упоров в зависимости от приемов его крепления к циркулярному столу. Приведем таблицу с характеристиками этих вариантов.
| Конструкция параллельного упора | Достоинства и недостатки |
| Крепление в двух точках (спереди и сзади) | Достоинства: · Довольно жесткая конструкция, · Позволяет поместить упор в любое место циркулярного стола (слева или справа от пильного диска); · Не требует массивности самой направляющейНедостаток: · Для крепления мастеру нужно произвести зажим одного конца спереди станка, а также обойти станок вокруг и закрепить противоположный конец упора. Это очень неудобно при подборе необходимого положения упора и при частой переналадке является существенным недостатком. |
| Крепление в одной точке (спереди) | Достоинства: · Менее жесткая конструкция, чем при креплении упора в двух точках, · Позволяет поместить упор в любое место циркулярного стола (слева или справа от пильного диска); · Для изменения положения упора, достаточно выполнить его фиксация с одной стороны станка, там, где располагается мастер в процессе пиления.Недостаток: · Конструкция упора должна быть массивной, чтобы обеспечить необходимую жесткость конструкции. |
| Крепление в пазу циркулярного стола | Достоинства: · Быстрая переналадка.Недостаток: · Сложность конструкции, · Ослабление конструкции циркулярного стола, · Фиксированное положение от линии пильного диска, · Довольно сложная конструкция для самостоятельного изготовления, особенно из дерева (делается только из металла). |
В данной статье мы разберем вариант создания конструкции параллельного упора для циркулярки с одной точкой крепления.
Изготовление ножек

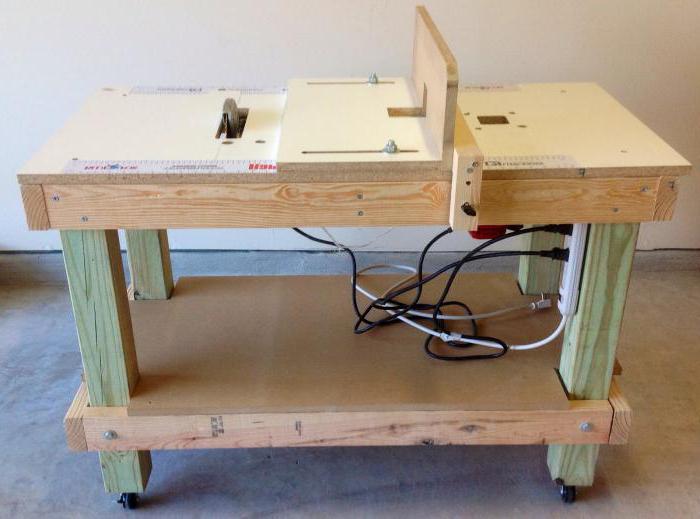

Выполняя стол для ручной циркулярной пилы, на следующем этапе вы можете приступить к изготовлению ножек, для этого используются доски с размерами, равными 50 x 100 мм. Ножки нужно изготовить с учетом того, чтобы работать было удобно. В среднем этот параметр достигает 110 см. Доску необходимо срезать вдоль продольной оси, обеспечив небольшой угол с одной стороны.
Заготовка примеряется к рабочей поверхности, чтобы при монтаже она стояла немного враспор. Ножки фиксируются с внешней стороны элементов для придания жесткости, использовать для этого следует болты. Для того чтобы добиться устойчивости, вы можете использовать стяжки, они изготавливаются из бруса квадратного сечения со стороной 50 мм.
Топ-10 лучших ручных дисковых пил по качеству и надежности
При выборе циркулярной пилы для дома можно изучить обзор самых надежных моделей. В пользовательском рейтинге присутствуют инструменты с умеренной ценой, но хорошими качественными характеристиками.
Hammer CRP 1500 D
Аккумуляторная циркулярная пила для дома хорошо справляется не только с древесиной, но и с металлами. Подходит для мастерской и для садовых работ, обладает производительностью 1,5 кВт, оснащена лазером, обеспечивающим точность реза. За безопасность инструмента отвечает кнопка блокировки от случайного пуска, к устройству можно подключить пылесос, чтобы опилки не разлетались во все стороны.
Стоимость циркулярной пилы Hammer начинается от 3900 рублей
Makita HS7601
Популярная ручная пила 1,2 кВт подходит для осуществления реза вертикально и под углом. Поддерживает скорость 5200 оборотов за минуту, справляется как с деревом, так и с металлом или гипсом. Ширина диска равна 190 мм, при работе устройство шумит не так громко, как другие циркулярные модели. К пиле можно подключить строительный пылесос.
Среди достоинств инструмента пользователи отмечают также литое металлическое основание, прорезиненные ручки и отсутствие люфтов. В комплекте с моделью идут 2 дополнительных диска и параллельный упор.
Купить ручную пилу Makita можно за 6900 рублей
Military DS1250
Недорогая циркулярная пила для обработки досок, деревянных брусков и мягких металлов обладает мощностью 1,25 кВт и поставляется с диском на 185 мм. Питание получает от электросети, весит всего 3,4 кг, ее легко переносить с места на место. При работе почти не вибрирует, но у модели есть и минус — блокировки от случайного включения на корпусе не предусмотрено.
Ручная пила Military стоит недорого, всего 2400 рублей
Bort BHK-185U
Циркулярная пила с диском 185 мм справляется с древесиной и другими материалами толщиной до 64 мм. Удобна в управлении, обладает эргономичным корпусом с прорезиненной ручкой. Поддерживает максимальные обороты 4500 и быстро осуществляет пропил. К недостаткам можно отнести слабое крепление винта, отвечающего за регулировку глубины реза.
Средняя цена ручной пилы Bort — 3400 рублей
Status CP90U
Универсальная пила обладает мощностью всего 0,6 кВт, но работает на скорости 5500 оборотов за минуту. Диаметр дисков составляет 89 мм, инструмент подходит как для реза древесины, так и для обработки металла на глубину 3 мм. Модель оснащена лазерным прицелом и параллельным упором, они повышают качество работы и помогают соблюдать четкость линий.
Приобрести ручную пилу Status можно за 6300 рублей
Black&Decker CS10004
Качественная и простая в управлении циркулярная пила подходит для обработки древесины любой твердости. Устройство весит всего 3,6 кг, питается от бытовой сети и обладает мощностью 1,4 кВт. Широкая дисковая насадка может пилить не только вертикально, но и под регулируемым углом до 45 °С.
Black&Decker стоит относительно недорого — 3900 рублей
Einhell TC-CS 860 Kit
Среднебюджетная циркулярная пила с невысокой мощностью 0,45 кВт поддерживает 6000 оборотов и комплектуется диском с шириной 85 мм. Может осуществлять рез на глубину 23 мм.
Важно! Модель очень миниатюрная и почти не занимает места в квартире, ее можно свободно разместить на балконе или в кладовке.
Купить компактную циркулярную пилу Einhell можно за 5300 рублей
Интерскол ДП-210/1900 М
Циркулярная пила обладает качественной сборкой без признаков люфта. Поставляется с алюминиевым основанием, получает питание от сети и поддерживает 5000 оборотов при мощности 1,9 кВт. Модель способна осуществлять как прямые, так и косые резы дисковым полотном с шириной 210 мм. Среди преимуществ стоит особенно отметить наличие плавного пуска, защищающего двигатель от преждевременного износа.
Цена ручной пилы Интерскол составляет в среднем 6100 рублей
Диолд ДП-0,55 МФ
Агрегат отечественного производства подходит для работ по дереву и по металлу. Отличается очень небольшой массой — всего 2 кг. При малом показателе мощности 0,55 кВт совершает 4500 оборотов в минуту, а ширина диска составляет 85 мм. Инструмент способен осуществлять рез глубиной 25 мм.
Плавного пуска и поддержания постоянной скорости модель не предусматривает. Но зато может работать с направляющей шиной, значительно повышающей четкость и аккуратность реза.
Купить российскую ручную пилу Диолд можно за 4000 рублей
Bosch GKS 190
Небольшая циркулярная пила с диском 190 мм легко справляется с плотным древесным массивом. Устройство комплектуется мотором на 1,4 кВт и обладает высокой скоростью вращения насадки — 5500 оборотов. Может выполнять наклонную резку до 56 °, оснащена турбовентилятором для очищения рабочей зоны от стружки и опилок.
Цена Bosch GKS — около 7400 рублей
Включение и отключение пилы
Когда кто-то будет готов, вы можете решить вопрос с тем, как будет включаться и отключаться оборудование. Если у вас есть соответствующие знания в области электротехники, то клавиша включения вами может быть зашунтирована. Кнопка управления при этом выносится на внешнюю поверхность ребра.
Если вы изготовили стол для ручной циркулярной пилы своими руками, но автоматизация работы электрического оборудования для вас слишком сложная задача, то клавишу можно стянуть с помощью проволоки, а само устройство включать и отключать с помощью сетевого шнура. Вышеописанная конструкция стола довольно проста. С задачей по изготовлению может справиться любой домашний мастер. При желании расширить функционал можно позаботиться о безопасности, сделав конструкцию более сложной.
Назначение и устройство циркулярки
Электрическая циркулярка — незаменимый помощник в любом хозяйстве или небольшой мастерской. Этот инструмент предназначен для продольной и поперечной резки деревянных заготовок. Кроме дерева, пила способна резать мягкие металлические изделия, шифер, пластик. Этот инструмент не предназначен для работ с кирпичом, бетоном и штукатуркой. Принцип действия ручных пил практически идентичен. Электродвигатель, находящийся в защитном корпусе через приводную систему, передает вращение на диск с режущим полотном. Основное различие циркулярных пил заключается в типе конструкции и в источнике движущей силы. Циркулярки бывают электрические и ручные.
В ручной пиле вращение режущего диска обеспечивает мускульная сила человека. Электрический инструмент тяжелее и больше по размеру, чем ручной. Они также отличаются способом передачи вращения. Ручная пила устроена таким образом, что её рабочий диск устанавливается прямо на вале вращения. В электрической версии вращение передает ременная передача. В комплектацию устройства входит:
- Двигатель.
- Редуктор.
- Защитный кожух, корпус.
- Линейка направляющая.
Пилы всех типов имеют специальный упор, позволяющий настраивать и регулировать глубину и угол реза. Подтипом электрических циркулярных инструментов являются устройства на аккумуляторах. Эти приборы уступают электрическим моделям по мощности, но их легче переносить, и они позволяют работать автономно без электросети.
Как работать с циркулярной пилой
* * *
| Владимир Боровский эксперт категории «Ручной и электроинструмент» | В любых строительных, ремонтных работах никак не обойтись без циркулярной пилы. В профессиональных пилорамах, предприятиях по обработке древесины можно встретить этот инструмент. В домашних условиях можно применять ручную циркулярную пилу. Во время работы с инструментом нужно быть предельно осторожным, ибо вы имеете дело с остро режущим и довольно скоростным оборудованием. В этой статье я хочу дать вам несколько важных советов по безопасности, поскольку работа с циркулярной пилой является очень травмоопасной. Однако, пользователю нечего бояться, если следовать нормам безопасности и правилам по уходу за циркулярками и их эксплуатации. |
Циркулярная пила: устройство, как работает, какие есть виды
Работа на циркулярном станке, а также работа с ручной циркулярной пилой заключается в распиле дерева, гипсокартона (не рекомендовано), пластиковых, алюминиевых изделий, ламината. Данный инструмент позволяет сделать ровные, продольные срезы. В случае, если заготовки небольшие и нужна более высокая точность, удобнее всего будет их обрабатывать на настольной циркулярной пиле. Если распускать заготовки необходимо по длине или делать грубые срезы, вашим надежным помощником будет ручная циркулярка (дисковая пила).
Есть несколько видов циркулярных пил:
- ручная пила (дисковая);
- настольная;
- напольная;
- профессиональная.
Самые популярные сетевые дисковые пилы
Как пилить циркулярной пилой? Вопрос, с одной стороны простой, но, чтобы понять, как правильно это сделать, для начала необходимо ознакомиться с конструкцией оборудования, на котором вы собираетесь работать.
Принцип работы любой циркулярной пилы схож. Диск, установленный на вал двумя гайками, всегда вращается в сторону к оператору. Это сделано для того, чтобы во время реза заготовка не подпрыгивала, рез был ровный и можно было удержать ее руками, не получив при этом травмы. В ручной циркулярке принцип работы аналогичен — во время реза сам инструмент прижимается к обрабатываемой поверхности.
Двигатели могут использоваться как щеточные, так и асинхронные. В зависимости от типа установленного двигателя будет зависеть объем и время выполнения работы. У более дешевых циркулярных пил — коллекторные (щеточные) двигатели.
Они хороши тем, что при незначительных перепадах напряжения не теряют обороты, давая возможность инструменту работать с той производительностью, которую указывает выпускающий бренд. Но при длительной работе данный мотор перегревается и, если в конструкции, не предусмотрена защита, он может выйти из строя.
Асинхронный двигатель наоборот — может поддерживать более длительный режим работы и используется, в основном, в оборудовании полупрофессионального и профессионального класса.

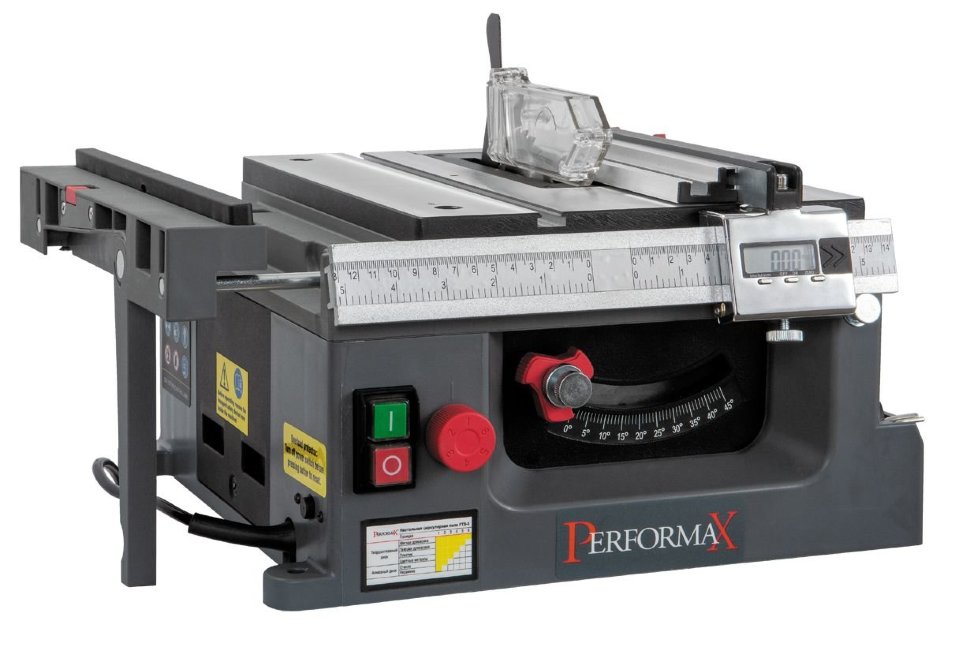

Самые популярные настольные циркулярные пилы
Привод циркулярных пил бывает трех типов: ременной (устанавливается только на крупные станки), прямой (один из самых распространенных типов, который встречается у любого производителя) и прямозубая пара (в основном, используется в ручных циркулярных пилах).
Для выполнения разноплановой работы в конструкции предусмотрено достаточно много интересных технических решений. Так как у настольной циркулярной пилы двигатель находится под режущим столом, то при угле наклона и высоты пропила, специальными рычагами регулируется движение всего двигателя вместе с диском. Стол в данной конструкции является не отделимой частью корпуса. Если необходимо использовать длинные или широкие заготовки, в большинстве случаев предусмотрены дополнительные столы. Для ровного реза по длине или работы с небольшими заготовки, реза под разными углами также предусмотрена дополнительная направляющая, каретки и угловые упоры.
Так как данное оборудование имеет разные технические параметры, габариты, и, конечно, разное назначение, у вас не всегда получится купить один станок и выполнять на нем все необходимые работы. Но, если вы профи своего дела, то с помощью любого типа оборудования, сможете добиться желаемых результатов.
Рейтинг ручных циркулярных пил с плавным пуском
Одной из важнейших дополнительных опций для циркулярных пил является плавный пуск. В бюджетных моделях он встречается редко, обычно приборы, поддерживающие эту опцию, стоят дорого. Но если ручной агрегат нужен для постоянного использования, имеет смысл потратить деньги на модель с постепенным набором оборотов.
Crown CT15134-165
Мощное устройство 1,3 кВт комплектуется дисковой насадкой с диаметром 165 мм. Совершает 5000 оборотов в течение минуты, но при включении запускается плавно и не дергается в руках пользователя. Также модель позволяет регулировать скорость, есть возможность подключения пылесоса. Устройство комплектуется направляющей шиной для более легкой и удобной работы.
Ручная пила Crown CT15134-165 стоит недешево — около 15000 рублей
Makita SP6000
Функциональная циркулярная пила обладает повышенной производительностью, она способна совершать 5800 оборотов при мощности 1,3 кВт. Полотно у прибора средней величины, 165 мм, весит модель 4,4 кг. Оснащена системой плавного пуска и регулировки скорости, комплектуется специальной шиной для повышения точности реза.
Пила с плавным пуском Makita оценивается в 17000 рублей
DeWalt DWS520K
Ручное устройство 1,3 кВт относится к категории полупрофессиональных. При скорости 4000 оборотов выполняет очень аккуратный и гладкий рез, справляется не только с плотным деревом, но и с металлами. Положение опорной подошвы можно менять под углом до 47°, предусмотрена регулировка скорости и плавный пуск устройства в работу.
Пила DeWalt с плавным запуском двигателя стоит дорого — от 28000 рублей
Правила безопасности
Как и при работе с другим электроинструментом требуется:
- работать в правильно организованном рабочем месте:
- использовать только заточенный инструмент;
- не работать под дождем, в сырости;
- запрещается работать с приставных лестниц, держа инструмент над головой;
- снимать защитный кожух, устанавливать диск больший по размеру;
- работать при слабом напряжении в сети.
Как видно, дисковая пила по дереву, является сегодня востребованным и необходимым инструментом, позволяющим решить массу строительных задач существенно сократив существенно время на реализацию проекта, и значительно улучшив качество работы даже если она выполняется мастером любителем.
Устройство инструментов
На протяжении многих лет с момента изобретения циркулярной пилы конструкция этих инструментов принципиально не меняется. Известные бренды постоянно совершенствуют модели, повышая производительность, снижая вес изделий, добавляя вспомогательные полезные функции, но основными узлами инструментов по-прежнему остаются:
- электродвигатель;
- редуктор с корпусом;
- платформа и направляющая;
- защитный кожух.
Качество изготовления этих элементов определяет общее качество изделия.
Режущим элементом циркулярной пилы выступают пильные диски, но они являются не постоянными элементами конструкции, а расходными материалами.

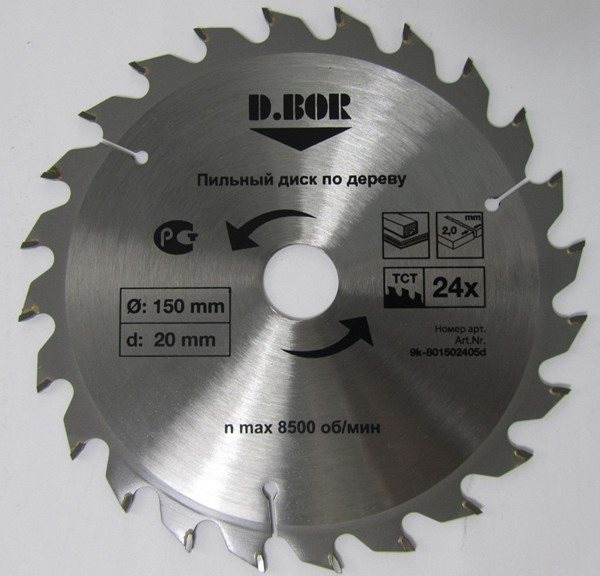

пильный диск
Принцип действия дисковой пилы понятен из её устройства. Двигатель через редуктор вращает пильный диск, зубья которого разрезают материал. Простое строение можно считать достоинством таких инструментов – они надежны, их эффективность проверена и доказана многолетней практикой.
Диски для пил
В стандартной комплектации при покупке пилы, она, скорее всего, будет оснащена стандартной универсальной пилой по дереву.
Кроме этого, существуют еще несколько видов дисков:
- диски для дерева
- для грубого реза;
- для чистовой обработки;
- специальные диски для ДСП и ламинированных панелей;
- специальные диски для ПВХ панелей и листового алюминия;
- многопильные диски;
- подрезные с твердосплавными напайками.
Заточка дисков
Заточка дисков, как правило, производится на специальном оборудовании, предназначенном для заточки дисковых пил, при котором, выдерживается угол наклона заточки, и формируются стандартные параметры зубьев.
Пилы с напайками из твердосплавных пластин затачиваются специальными алмазными заточными дисками
Обычные диски могут в принципе затачиваться и обычным напильником, но при этом, качество будет весьма сомнительна.

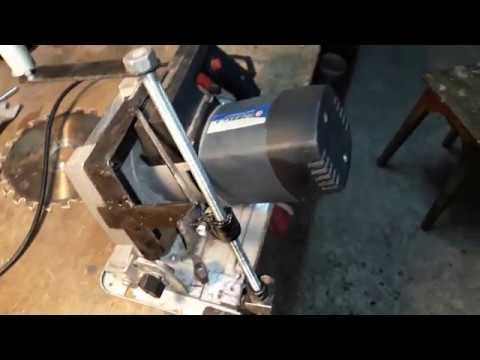

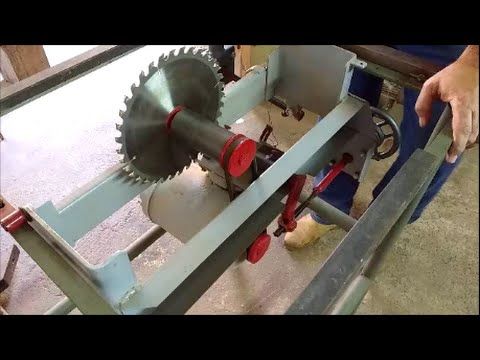

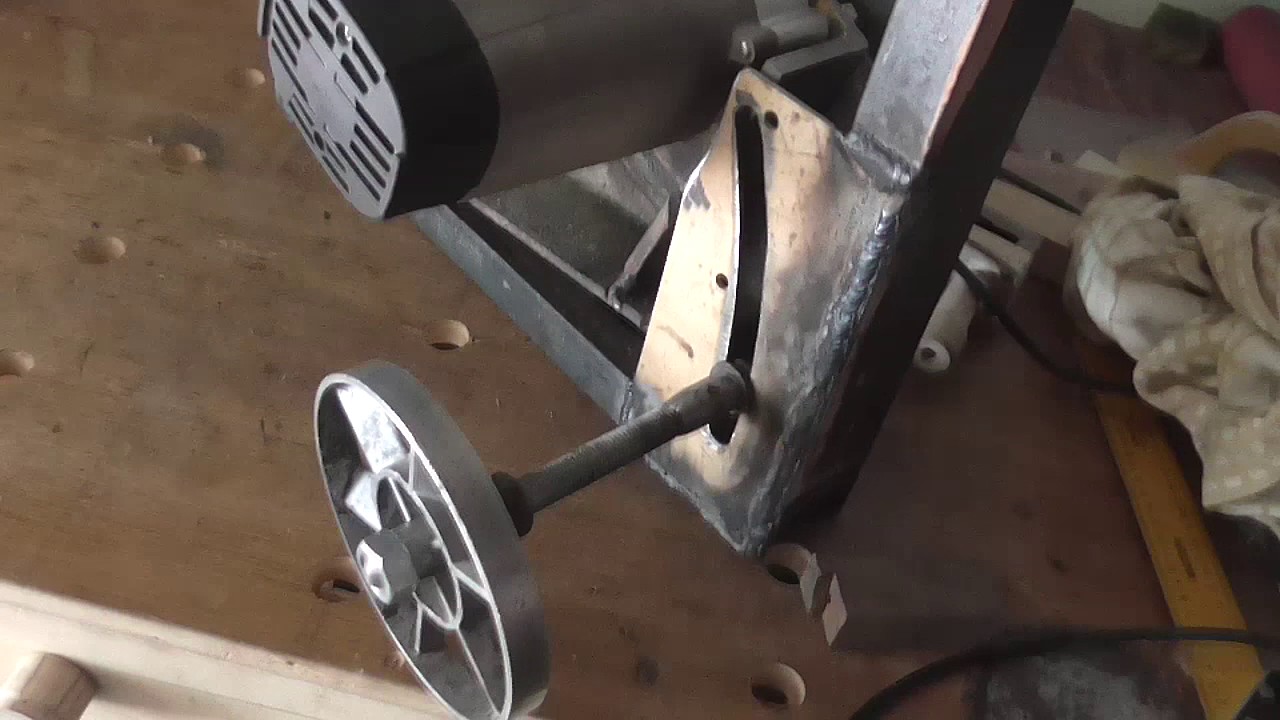

13 ответов на “Стационарная циркулярная пила Часть 1 Механизм подъёма и наклона”
Молодец, Алексей! Большая работа проделана
7начало уже классноепо мелочам доработать и вперёд доски пилякать
нормальный рабочий вариант.наклон диска по простому — без радиусных направляющих, там у Владимира вся изюминка была в этом
Хорошо и аккуратно получилось )Всегда интересно было какова в работе ручная циркулярка в столе, наверное больше для мелких работ. Необрезную доску распускать она наверное не потянет. Все хочу собрать универсальный вариант с двигателем и валом что б и кромить и распускать и по мелочи пилить, но все пока руки не доходят.)
Хороший помощник будет, Алексей! Отличная реализация!
Подъём-опускание я видел сделанный из винтового штока старого табурета для игры на фортепиано (там винтовой шток с большим шагом резьбы и большим диаметром). А вот наклона у станка не было.
Не хватает упорного винта регулировки высоты.
Упорство и целенаправленность — качества очень хорошие. Когда делал пильный стол, то хотел использовать идею В. Евдокимова ( очень нравится), но сделал в итоге попроще и побыстрее. Теперь лишний раз убедился в справедливости афоризма : » Никогда не хватает времени, чтобы сразу сделать работу как надо, но всегда оно находится, что бы её переделать». Поздравляю, Алексей, стол получится шикарный!
Здорово Лёша! Конструкция, почему я не додумался когда делал свою первую. Классно!
Вещь то что нужно, всегда пригодится. Дружим и ждем к нам
Одно нехорошо-это отсутствие расклинивающего ножа .Как его поставить у вас есть мысли? без него опасно прогонять доски вдоль. А так станок СУПЕР.

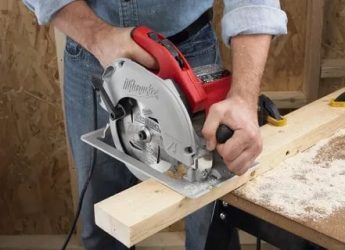

Работа с дисковой пилой
Пошаговая инструкция по работе с дисковой пилой
При работе с ручной дисковой пилой следует придерживаться следующего алгоритма:
- В начале работы подключите пилу к электричеству. Используйте удлинитель, если источник тока находится далеко. Пила должна получать достаточное количество электрической мощности для нормального функционирования. Проверьте изоляцию кабеля перед подключением, переключатель на пиле должен быть выключен.
- Древесину для распиливания необходимо надежно зафиксировать, расположив на ровной поверхности.
- Затем установите глубину пропила. Данный показатель определяется при помощи шкалы, которая находится на инструменте. Во время работы диск должен находиться в пределах материала, в противном случае вы испортите стол. Специалисты советуют устанавливать глубину пропила немного меньше, чем нужно, во избежание порчи верстака.
- Проверив настройку всех механизмов, включите режущий механизм. Начинайте распил во время разгона вращающегося диска. Придерживайтесь плавного и ровного движения вдоль косильной лески распила.
- Завершая работу с пилой, выключите переключатель и отсоедините ее от сети.
При выполнении работ на стационарной дисковой пиле, придерживаются следующего алгоритма:
- Установите переключатель в отключенное положение. Затем соедините кабель с источником тока.
- Отрегулируйте и зафиксируйте необходимую высоту среза диска.
- Проверьте наличие параллельного расположения направляющей планки и пильного диска.
- Запустите циркулярку, сделайте необходимый разрез дерева. Каждый разрез должен происходить за один подход.
- После выполнения пильных работ, переключатель установите в нерабочее положение, кабель отсоедините от источника тока.
READ Как Пользоваться Плиткорезом Ручным Видео Русское
Техника безопасности при работе с дисковой пилой
Дисковая пила способна травмировать человека при несоблюдении техники безопасности. Рассмотрим главные правила при работе с циркуляркой.
- Рабочее место при работе с дисковой пилой должно быть чистым. Непорядок на столе может привести к травмам.
- Электрические элементы должны находиться в сухом месте. Не работайте на улице во время дождя. На рабочем месте не должны находиться горючие жидкости или газы.
- Не подпускайте детей и посторонних людей к рабочему месту, не позволяйте им дотрагиваться до кабелей и инструмента. Храните дисковую пилу в сухом и закрытом месте, куда не смогут попасть дети.
- При работе не надавливайте на пилу, это может вызвать ее поломку или резкий подъем мощности.
- Надевайте защитную одежду. Очки, маска, комбинезон и перчатки.
- Всегда закрепляйте обрабатываемый материал. Используйте зажимы, они безопасны. Удержание пиломатериала руками или телом влечет за собой получение травм.
- Не используйте деформированные или сколотые лезвия. Пильный диск должен быть чистым и острым, это обеспечивает плавный распил древесины.
- Не пытайтесь убрать отпиленный материал во время движения лезвий. Держите конечности подальше от пилы. Не забывайте о том, что после выключения, лезвия продолжают свое движение.
В статье я ознакомил вас с критериями выбора циркулярной пилы, пошаговой инструкцией по работе и техникой безопасности. Данная статья будет полезна всем, кто хочет качественно и безопасно осуществлять работу с дисковой пилой. Соблюдайте правила, своевременно проводите техническое обслуживание, и инструмент прослужит вам не один год.
Что можно сделать циркулярной пилой
Принцип работы этого агрегата основан на вращении электродвигателем режущего диска. Конструкция пилы представлена в двух вариантах: ручная или стационарная
Важное отличие этих двух версий в том, что усилие от двигателя на диск в стационарной модели передается через ремень, в ручной же сам диск закреплен на валу. Пила может производить распил дерева как вдоль волокон, так и поперек них, производить выборку четверти
Инструментом можно отпилить мягкий металл, пластик, если использовать специальные диски.
Ручная дисковая пила
Такие электрические пилы предназначены для точного прямого распила древесных материалов небольшой толщины. Ручное циркулярное устройство имеет небольшие размеры и чаще всего используется для работы в домашних условиях.
Малогабаритное оборудование для распила древесины необходимо при внутреннем оформлении домов. Нередко ручные циркулярные пилы используют во время ремонта для раскройки ламината или отделочного материала для стен.
