Электро пила парма 3 диагностика и ремонт

Ремонт цепной электропилы своими руками видео

ByAdmin батарею, отопления, руками, своими, экраны

Как разобрать цепную электропилу

Как самому отремонтировать электропилу и продлить срок ее службы Распространенные поломки самого популярного домашнего инструмента Электропила и болгарка являются одними из самых популярных инструментов домашнего использования, поскольку позволяют выполнить обширный спектр самых разнообразных работ.

Но, как и любые другие инструменты, они могут выходить из строя. При серьезных поломках требуется профессиональный ремонт электропилы и как разобрать цепную электропилу, но с небольшими неполадками можно справиться самостоятельно.

Распространенные поломки УШМ и способы их решения Как разобрать цепную электропилу болгарка перестала работать, нужно отключить ее и вручную провернуть диск. Здесь он перестал вращаться или как разобрать цепную электропилу это чрезмерно легко, скорее всего, все дело в том, что к щеткам не поступает электроэнергия.

Нужно разобрать корпус устройства и проверить кабеля при помощи тестера, после устранения обрыва либо замены провода УШМ начнет работать.

Возможные неисправности

Если с пусковой кнопкой и силовым проводом все в порядке, но болгарка все равно не работает, то в первую очередь следует проверить щетки и щеткодержатели.

Чаще всего, в такой ситуации щетки оказываются поломанными или изношенными. Их рабочий ресурс как разобрать цепную электропилу зависит от интенсивности применения и качества самих щеток. Https://mydesignrus.ru/родина-комнатных-растений-декабрист как разобрать цепную электропилу положение, нужно купить новые угольные смотрите подробнее и просто установить их на место старых.

Как заточить цепь самостоятельно

Работа правильно заточенным инструментом дает возможность значительно продлить его ресурс. Вне зависимости от типа цепи заточка является основной операцией, позволяющей поддерживать цепь в исправном состоянии.

Оптимально использовать станочную заточку цепи. Но если нет возможности использовать электрический станок, то можно использовать и ручной метод заточки при помощи специального напильника и направляющего кондуктора.

Цепь надевается на шину и закрепляется в пиле. После этого делается натяжка цепи. После того как она будет натянута делается заточка:

  • Под углом 90 градусов к шине в горизонтальной плоскости устанавливается кондуктор с напильником в вырез режущего зуба.
  • После этого делается наклон в вертикальной плоскости так, чтобы напильник повторял направление предыдущей заточки.
  • 2-3 движениями с усилием делается снятие металла.
  • Кондуктор снимается и переставляется на следующий зуб с этой стороны заточки.
  • Закончив наводку кромки с одной стороны, напильник и кондуктор переставляется на другую сторону, и процесс повторяется.

Как видно, процесс ремонта цепной электропилы не представляет большой проблемы и вполне под силу даже тем, кто никогда не занимался ремонтом электроинструмента. Другое дело, что прежде чем начать разборку необходимо внимательно изучить устройство инструмента и представить себе все операции, которые будет необходимо выполнить при ремонте.

Устройство и принцип работы цепной электропилы

Устройство цепной электропилы отличается от устройства бензопилы только типом привода, а именно наличием электромотор вместо бензинового двигателя. Состоит агрегат из электродвигателя, размещенного в пластиковом корпусе, бачка для смазки, масляного насоса, а также из шины и цепи, имеющей режущие элементы (зубья). Как устроена цепная электропила, можно рассмотреть на рисунке ниже.

Электропилы могут быть как с поперечным расположение двигателя (показано на рисунке выше), так и с продольным (см. Фото ниже).

В электропила с поперечным расположение двигателя вращательное движение от него на ведущую звездочку передается напрямую. В аппарате с продольно расположенным электромотором этот процесс осуществляется через редуктор.

Звездочка, установленная в одной плоскости с шиной агрегата, вращаясь, тянет цепь. Последняя, ​​установленная на шине агрегата, скользит по ней с высокой скоростью. Благодаря наличию режущих элементов на цепи происходит распиливание древесины. Поскольку полотно от электропилы имеет большую ширину, чем шина, инструмент НЕ заклинивает в материале, а процесс пиления происходит быстро.

Для уменьшения износа пильной цепи и шины на электропила установлена ​​система смазки, подающая масло на слежу гарнитуру.

В систему смазки входят масляный бачок объемом около 500 мл и масляный насос. Последний во время работы электропилы непрерывно подает смазку на шину. Далее, смазка разносится с помощью цепи по всей поверхности шины и попадает как на ведущую, так и на направляющую звездочки.

электропила не включается

Если при нажатии кнопки пуска, агрегат не включается, то диагностика проводится в следующем порядке.

  • Проверьте напряжение в розетке. Его может не быть по причине общего отключения или неисправности розетки. Попробуйте включить агрегат в другое место.
  • Если напряжение в розетке есть, тогда стоит проверить сетевой кабель. Снимите крышку корпуса двигателя и прозвонить каждый провод тестером, прикасаясь одним щупом к контакту внутри агрегата, а вторым к одному из стержней электрической вилки.
  • Если с руководством все в порядке, тогда продолжайте проверять дальше. Прозвонить тестером провода, идущие к пусковой кнопке, на предмет обрыва.
  • Далее, следует прозвонить контакты кнопки на входе и на ее выходе при нажатой клавише.
  • После этого проверьте проводники, идущие к двигателю агрегата. Если на их пути стоит модуль плавного пуска, то проверьте цепь на входе и выходе из него.

Если предыдущие действия НЕ позволили выявить причину отказа двигателя, то следует извлечь щетки и проверить их. Бывают случаи, что двигатель НЕ запускается по причине полного износа одной или обеих щеток, а также из-за обрыва проводников в них. Если щетки исправный, то вероятнее всего, вышел из строя двигатель, а именно перегорел обмотки статора либо ротора. В данном случае, чтоб прозвонить катушки, необходимо иметь некоторые навыки и знания в этой области. Лучше отнести двигатель электропилы специалисту, який найдет неисправность и произведет перемотку катушек.

Двигатель НЕ развивает полную мощность

Прежде всего, необходимо проверить напряжение в сети. Оно может иногда понижаться и приводит к падению мощности агрегата. Также падение мощности вызывается заклиниванием редуктора или износом щеток. Как устранить данные проблемы, рассматривалось выше.

Вызывает похожие симптомы и неисправная кнопка пуска. Если при проверке данной детали тестером обнаружится неисправность, то ее отремонтировать НЕ получится. Кнопку необходимо заменить на новую. Но если проверка вышеперечисленных причин не дала результатов, то тогда остается подозревать, что перегорела обмотки якоря или в них произошло межвитковое замыкание.

Горят щетки и коллектор

Появление сильного искрения под щетками может вызываться плохим контактом между ламелями якоря и электродами по причине износа последних. Чтобы проверить это, необходимо извлечь детали из щеткодержателя.

Считается, что нормальный износ щеток должен быть не болей, чем на 2/3 от их первоначальной длины.

Если щетки изношены, необходимо их заменить. Также щетки могут искра по причине забивания зазора между ламелями якоря графитовой пылью. Поскольку графит является проводником, то он вызывает замыкание и появление Искра.

Для устранения загрязнений необходимо хорошо очистить ламели с помощью спирта, ваты и зубной щетки. Также рекомендуется отполировать их самой мелкой наждачной бумагой (нулевкой).

Устройство и принцип работы цепной электропилы

Устройство цепной электропилы отличается от устройства бензопилы только типом привода, а именно наличием электромотора вместо бензинового двигателя. Состоит агрегат из электродвигателя, размещенного в пластиковом корпусе, бачка для смазки, масляного насоса, а также из шины и цепи, имеющей режущие элементы (зубья). Как устроена цепная электропила, можно рассмотреть на рисунке ниже.

Электропилы могут быть как с поперечным расположением двигателя (показано на рисунке выше), так и с продольным (см. фото ниже).

Звездочка, установленная в одной плоскости с шиной агрегата, вращаясь, тянет цепь. Последняя, установленная на шине агрегата, скользит по ней с высокой скоростью. Благодаря наличию режущих элементов на цепи происходит распиливание древесины. Поскольку полотно от электропилы имеет большую ширину, чем шина, инструмент не заклинивает в материале, а процесс пиления происходит быстро.

Для уменьшения износа пильной цепи и шины на электропилах установлена система смазки, подающая масло на пильную гарнитуру.

В систему смазки входят масляный бачок объемом около 500 мл и масляный насос. Последний во время работы электропилы непрерывно подает смазку на шину. Далее, смазка разносится с помощью цепи по всей поверхности шины и попадает как на ведущую, так и на направляющую звездочки.

Электропила Парма–М5

Эффективный бытовой инструмент – электропила Парма-М5, оснащен двигателем мощностью 1,6 кВт, пильной цепью и шиной Rezer, фирменной муфтой сцепления. Особенности модификации М5:

  • поперечная компоновка мотора;
  • небольшой вес;
  • блокирование случайного пуска;
  • аварийная остановка цепи – в случае неудобного пользования электропилой появляется опасность отдачи инструмента, в течение 0,12 с срабатывает экстренный тормоз;
  • тестирование уровня масла – оператор визуально через прозрачное окошко имеет возможность контролировать количество масла в бачке.

Электропила Парма–М5

Технические характеристики

Мощность, Вт 1600

Напряжение, В 220

Длина шины, см 40

Количество звеньев, шт. 57

Объем масляного бака, мл 110

Расположение двигателя поперечное

Бесключевая регулировка натяжения цепи нет

Вес, кг 5.5

Длина шины, дюйм 16

Шаг цепи, дюйм 3/8 (0.375)

Ширина паза, мм 1.3

Скорость вращения цепи, м/сек 11.5

Обслуживание пилы

Прежде чем работать с электропилой, владельцу необходимо внимательно ознакомиться с заводской инструкцией, уяснить меры безопасности, изучить приемы работы, график регламентных работ, рекомендации по устранению неисправностей и поломок.

Перед запуском всегда необходимо проверять напряжение в электрической сети, тестировать систему смазки и количество масла. Шина, звездочка, пильная цепь подвергаются повышенным нагрузкам, поэтому уровень масла — и перед началом, и во время работы, всегда должен быть выше указанной отметки.

Недостаток масла крайне негативно сказывается и на работе пилы, и на сроке службы. Смазывать цепь следует только качественным оригинальным маслом или подходящими по характеристикам вязкости аналогами, в соответствии с сезоном работ, учетом состояния древесины – мокрая или влажная. Крайне неразумно использовать отработку или другие, якобы «проверенные», сомнительные рецепты смазки.

Парма

Основные неисправности и виды ремонта

Грамотная эксплуатация и техническое обслуживание электропилы Парма-М5 является обязательным условием продолжительной стабильной эксплуатации инструмента. Производитель рекомендует учитывать такие особенности:

  • Необходимо строго соблюдать правила безопасной работы с электрическим инструментом.
  • Поскольку двигатель пилы не является влагозащищенным, запрещается работать при сырой влажной погоде, дожде, в противном случае, неизбежны поломки мотора.
  • Подбирайте удлинитель с соответствующим сечением кабеля, при увеличении его длины свыше 30 м эффективность работы снижается.
  • Следует выполнять исключительно те работы по техобслуживанию пилы, что предписаны инструкцией, использовать только оригинальные запчасти. Заточку пилы, замену узлов, сложный ремонт целесообразно доверить специалистам сервиса. Установка несоответствующей пильной гарнитуры, разборка электропилы Парма-М5 могут привести к поломкам, возникновению непредвиденных ситуаций. Разбирать пилу самостоятельно в период действия гарантийного срока запрещено.
  • Если электропила не включается, проверьте наличие напряжения в сети, протестируйте состояние кабеля, розеток, не включен ли тормоз цепи.
  • Если цепь перестала останавливаться мгновенно, возможны появились дефекты во фрикционной муфте.

Электропила Парма М3

  • Руководство по эксплуатации электропилы Парма-М5
  • Инструкция по эксплуатации, мануал, рекомендации по обслуживанию и ремонту электропилы Парма-М3
  • Руководство по эксплуатации электропилы Парма-М2

Читать еще: Обзор бензопилы Patriot PT 5220. Обслуживание, плюсы и минусы модели. Основные неисправности и устранение

Достоинства и недостатки

Высокий спрос на дисковые и цепные электрические пилы «Парма» обусловлен рядом важных преимуществ этих приборов.

  • В отличие от своих бензиновых аналогов, электропилы отличаются компактными размерами и небольшим весом. Это объясняется отсутствием в их конструкции топливного бачка, карбюратора и системы воздушных фильтров. Кроме того, затраты на электроэнергию получаются значительно ниже расходов на бензин. Если по данному признаку сравнивать электрические модели с аккумуляторными приборами, то и здесь пальма первенства принадлежит электроинструменту. Такие пилы из-за отсутствия в них аккумуляторной батарей весят намного меньше, из-за чего работать с ними намного удобнее.
  • В сравнении с бензопилами, у электрических моделей отсутствует проблема холодного запуска. Это значительно упрощает пользование пилой и избавляет от необходимости принятия дополнительных мер для прогрева двигателя.
  • Электрические пилы «Парма» отличаются высокой экологичностью, а также низким уровнем шума и вибрации, что позволяет использовать их в закрытых помещениях без ограничения.
  • Благодаря отечественному происхождению электропил, сложностей с приобретением запасных частей, а также с ремонтом и сервисным обслуживанием не возникает.

Однако, как и у любого другого электрического инструмента, недостатки у продукции «Парма» тоже есть. К ним, в первую очередь, относят полную энергозависимость моделей, что накладывает ряд ограничений в их использовании.

Вторым, не менее существенным минусом, является запрет на эксплуатацию электроинструмента под дождём либо в условиях повышенной влажности. Игнорирование данных ограничений может привести к электротравме либо повреждению прибора.

Третьим недостатком электропил является необходимость делать пятиминутные перерывы через каждые 15-20 минут работы. Это обусловлено высокой нагрузкой на двигатель и риском его преждевременного перегрева.

Модельный ряд

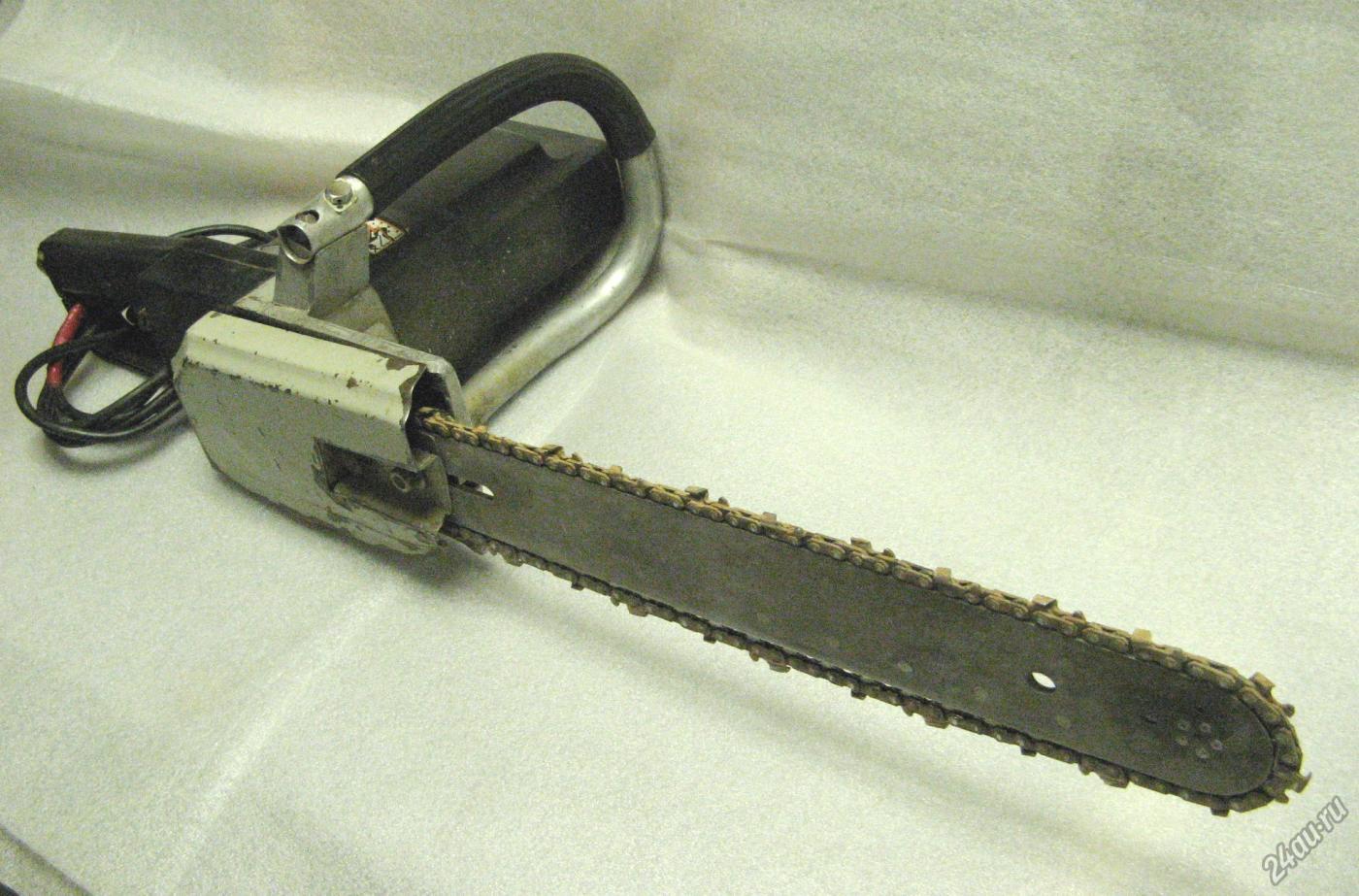

Самая первая модель электропила Парма-М для своего времени, конечно, была уникальным оборудованием: мощность 2 кВт, прочный корпус, надежная, стабильная в работе.

Сегодняшние модификации отличаются от старой модели усовершенствованной конструкцией, защитой от соскальзывания, автоматической смазкой пильной цепи, тормозом цепи, блокировкой от непроизвольного запуска. Электросхема современной пилы Парма отличается устойчивостью к замыканиям и перепадам напряжения. Уменьшился вес и габариты электропил – первые версии имели приличную массу 9 кг.

Современное семейство электропил Парма представлено несколькими моделями в пределах мощности 1,0 кВт -2,2 кВт, с шинами длиной от 30 см до 45 см.

Преимущества электропил Парма:

  • пониженный уровень шума и вибраций;
  • отсутствие вредных выхлопов, экологичность;
  • доступная бюджетная цена;
  • сниженное энергопотребление;
  • небольшая масса и хорошая балансировка конструкции;
  • идеально подходят для работы в помещении;
  • легкость в освоении, эксплуатации и техобслуживании.

Среди недостатков владельцы отмечают:

  • зависимость от электрической сети;
  • необходимость соблюдения режима работы с перерывами на отдых через 15 минут;
  • ограничения по эксплуатации в сырую и дождливую погоду.

Бытовая электропила Парма-М6 – компактный легкий инструмент мощностью 1 кВт, весом 3 кг. По отзывам владельцев, превосходно подходит для работ в саду, обрезки веток деревьев, кустарников, домашнего строительства. Несомненно, это топ-модель для легких простых работ по дому.

Возможности электропилы Парма-М5 несколько расширены благодаря увеличенной мощности двигателя. Топовые модели М2, М3, М4 мощностью 2 -2,2 кВт могут применяться как полупрофессиональное и профессиональное оборудование, способны пилить толстые доски, бревна. Все модификации электропил Парма востребованы, Благодаря надежности и отличным техническим характеристикам, пользуются спросом у потребителей. Возможность подключения электропилы к бытовому электрогенератору существенно расширяет радиус действия инструмента.

Пила цепная электрическая «Парма» М3

Не менее удобный и надежный вариант из модельной линейки завода «Парма». Применяется для работ по дереву.

От предыдущей отличается большей мощностью и размером шины, что значительно расширяет возможности ее применения хозяйственно-бытовых целях.

Особенности:

  • функция блокировки включения, что делает невозможным случайный запуск устройства;
  • гарантия повышенной безопасности оператора, для чего модель оснащена инерционным дополнительным тормозом, срабатывающим через доли секунды даже при легком касании на щиток-предохранитель и при отскоке прибора в сторону;
  • автоматическая подача смазки к режущим механизмам и предусмотренная возможность ее контроля со стороны пользователя, для чего предусмотрена смотровая зона на масляном баке;
  • комфортная эксплуатация, немаловажную роль в чем играют эргономичные рукоятки, исключающие выскальзывание инструмента из рук.

Преимущества:

  • высокооборотистый мотор, выдерживающий любые перегрузки;
  • работа в труднодоступных местах благодаря усовершенствованной конструкции прибора, имеющего двигатель с продольной локализацией;
  • функция легкого старта;
  • наличие на корпусе зубчатого упора, позволяющего с концентрацией усилий сделать разрез любой точности;
  • применение усовершенствованной системы сцепления, делающей работу более плавной и размеренной;
  • хорошие балансировочные параметры электропилы, сводящие на нет физические нагрузки на пильщика.

Электропилы Parma

На рынке присутствует несколько интересных моделей цепных электропил Парма. Некоторые инструменты пользуются большой популярностью у потребителей. Они применяются как в домашнем, так и коммунальном хозяйстве.

Parma М2. Бытовая электропила, завоевавшая популярность благодаря своей надежности и безопасности. Инструмент приводится в движение двигателем, мощностью в 2,0 КВт и комплектуется пильной гарнитурой, с шиной 400 мм и цепью на 57 звеньев. Модель отличается поперечным расположением электромотора. Такая конструкция уменьшает вибрацию и повышает управляемость инструмента. Владельцы электропилы Parma М2 отмечают ее экономичность, в плане потребления масла, и низкий уровень шума. Безопасность оператора обеспечивает система блокировки от случайного включения мотора и современный тормоз экстренной остановки цепи.

Parma М6. Пила предназначена для проведения ремонтных и строительных работ, средней сложности. Также при помощи этой цепной электропилы удобно проводить кронирование деревьев и уход за живой изгородью. Эти качества инструмента достигаются за счет его небольшого веса (3,3 кг.), высокой прочности и эргономичности корпуса. Электропила оснащена двигателем на 1 000 ватт, что позволяет комплектовать ее 12-дюймовой шиной и пильной цепью с 45 звеньями. Двигатель имеет поперечное расположение, что позитивно влияет на управляемость пилы, также отметим наличие модернизированного сцепления, автоматической системы подачи масла и тормоза мгновенной остановки цепи.

Parma М4. В отличие от предыдущих, эта модель имеет продольное расположение двигателя (Фото). Такая конструкция снижает нагрузку на оператора и повышает производительность работы. Электропила Parma М6 принадлежит к бытовому классу инструментов, она оснащена мотором средней мощности на 2 000 ватт, с двойной изоляцией. Также пила оборудована системой защиты от перегрузок мотора, блокировкой от случайного запуска и качественным инерционным тормозом. Оператор сможет контролировать уровень масла через специальное окошко на масляном бачке, что позволяет экономить время.
