Фундамент шведская плита: технология строительства и особенности ушп

В какой последовательности производится монтаж шведской плиты?

Соблюдение алгоритма сооружения шведской плиты влияет на прочностные свойства основы и энергосберегающие характеристики. Общий комплекс работ предусматривает:

Почва под утепленной плитой не промерзает, что сводит к минимуму риски возникновения проблем морозного пучения грунтов основания

Обустройство котлована.
Монтаж дренажных труб.
Прокладку коммуникаций.
Укладку утеплителя.
Армирование.
Сборку теплого пола.
Бетонирование.

Рассмотрим главные особенности этапов.

Размечаем участок

Указанная стадия работ предусматривает перенос проекта фундамента в условия местности

До начала разметки важно выполнить геодезические изыскания, направленные на определение характера почвы и глубины расположения водоносных слоев

В процессе разметки определяются:

контуры фундаментной основы;
пути подключения инженерных коммуникаций.

После разметки важно обеспечить защиту площадки от осадков путем обустройства ливневой канализации

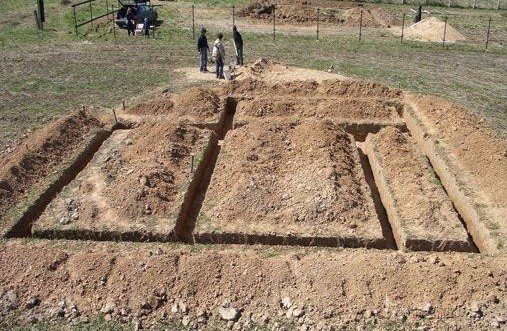

Выполняем земляные работы

Земляные мероприятия включают следующие работы:

Для обеспечения нормальной работы утепленной шведской плиты (УШП) и предотвращения морозного пучения необходимо предусмотреть устройство системы отвода грунтовых вод

Очистку стройплощадки от строительного мусора и растительности.
Извлечение плодородного слоя почвы на глубину 0,4-0,5 м.
Формирование уплотненной песчаной подушки толщиной слоя 30 см.
Извлечение грунта по периметру котлована для дренажных магистралей.
Засыпку глины на дно приямков, увлажнение и уплотнение глиняного слоя.

После окончания земляных работ приступайте к следующему этапу.

Обустраиваем систему дренажа

Последовательность действий:

Постелите геотекстиль.
Насыпьте щебенку.
Уплотните щебень.
Уложите трубы дренажа.
Засыпьте слой щебенки.

После укладки всех слоев застелите подсыпку геотекстильной тканью.

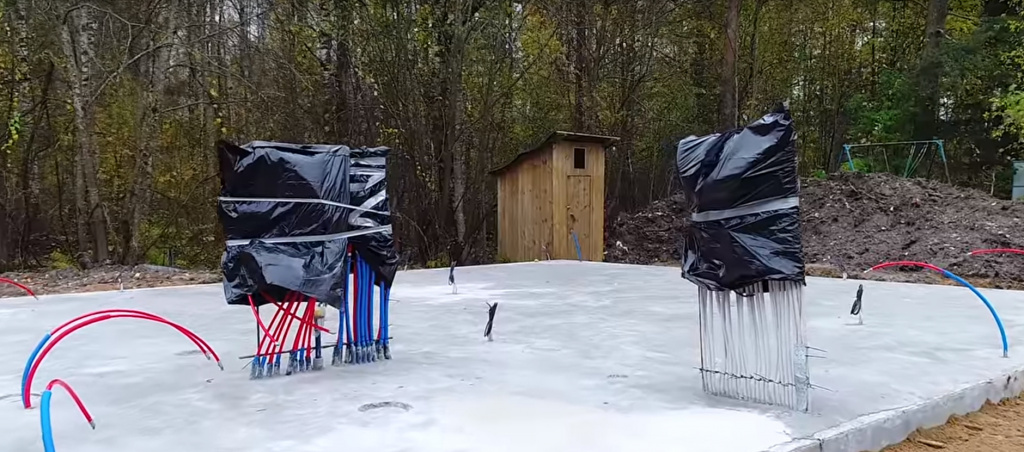

Прокладываем инженерные коммуникаций

При выполнении работ соблюдайте следующую последовательность:

Под плиту необходимо заранее заложить все необходимые коммуникации

Выполните монтаж коммуникаций.
Насыпьте слой песка.
Уплотните песчаную подсыпку.

После монтажа важно проверить правильность подключения инженерных сетей

Подбираем утеплитель и производим его укладку

Выбирая теплоизолятор, отдавайте предпочтение утеплителям с уменьшенной теплопроводностью.

Целесообразно использовать экструдированный пенополистирол, обладающий следующими достоинствами:

стойкостью к развитию микроорганизмов;
экологической чистотой;
устойчивостью к влиянию влаги.

Укладываем арматурную сетку и монтируем обогреваемый пол

При выполнении армирования обратите внимание на следующие моменты:

используйте вязальную проволоку для соединения арматуры;
укладывайте арматурную сетку двумя ярусами;
обеспечьте расстояние до теплоизолятора 30-40 мм.

Монтаж магистралей обогрева выполняйте с учетом планировки. Используйте пластиковые подставки для прокладки труб.

Более высокая тепловая мощность теплых полов достигается более плотной укладкой труб

Монтируем опалубку

Монтаж шведской плиты требует сооружения опалубки по периметру фундамента. Для опалубки используются фанерные или дощатые щиты, укрепленные подпорками. Внутренняя поверхность опалубочной конструкции выстилается полистирольными листами. Они обеспечивают теплоизоляцию фундаментной основы с торцевой части.

Выполняем заливку бетонной массы

При бетонировании соблюдайте следующие требования:

заливайте бетон 10-сантиметровым слоем;
производите заливку с интервалом не более часа;
применяйте вибратор или плиту для трамбовки бетона.

Недостатки УШП фундамента

Несмотря на больше количество плюсов, УШП фундамент для каркасного дома обладает следующими минусами:

Высокая стоимость работ

Приходится принимать во внимание все тонкости технологии, задействовать в процесс качественные материалы.
Возводить такой фундамент разрешается только на ровной местности, на перепадах высот потребуется выравнивание, а это уже дополнительные расходы.
В доме, построенном на УШП фундаменте, отсутствует подвал.
Трудный доступ к инженерным коммуникациям, вмонтированным в основание дома. При возникновении аварийной ситуации придется долбить полы

Плюсы и минусы

Шведская фундаментная плита отличается от других популярных фундаментов своими конструктивными и функциональными особенностями. Преимущества следующие:

Экономия денег. УШП не требует обустройства глубокого котлована, поэтому можно обойтись без аренды тяжелой техники.
Долговечность. За счет расположения утеплителя происходит постоянная поддержка оптимальной температуры, что увеличивает срок службы всего основания.
Продуманная конструкция. Позволяет монтировать главные инженерные коммуникации еще до начала строительства. Работы ускоряются, исключается обустройство технического подполья с водопроводными и канализационными трубами.
Пригодность для установки на любых типах почв. Плита располагается на поверхности земли, поэтому она не подвергается воздействию грунтовых вод. При этом возрастает несущая особенность основания.
Герметичность, отсутствие мостиков холода. Исключено появление сырости, плесени, грибка на площади фундамента.
Сокращение временных и финансовых затрат на отделочных работах. Благодаря идеально ровной поверхности, плита считается хорошим готовым черновым основанием для укладки напольных покрытий.
Хорошие теплоизоляционные свойства. Уменьшаются расходы на отоплении и повышается уровень комфорта в доме, даже при внедрении системы «теплый пол».

Многие люди считают УШП не лучшим видом фундамента. В качестве аргументов они приводят следующие факторы:

высокая цена материала;
невозможность создания подвалов;
недостаточная жесткость теплоизолирующего слоя, провоцирующая последующую усадку сооружения;
высокий риск порчи пенополистирола грызунами;
неизвестен срок службы утеплителя;
сложность формирования конструкции на покатых участках;
ограничения к этажности возводимых построек.

Монтаж

Глубина траншеи зависит от расстояния до грунтовых вод и типа грунта.

В связи со всем вышесказанным, необходимо сделать вывод о том, что теплый фундамент может быть сооружен еще в самом начале, а если геологический анализ почвы не позволяет сделать этого, то утеплять нужно будет уже после того, как дом будет полностью возведен. В случае с первой ситуацией необходимо сначала вырыть траншею по всему периметру будущего дома.

В зависимости от климатических условий и состава грунта, глубина ее должна составлять от 50 до 100 см. После этого можно будет приступать к замешиванию самого раствора. Чаще всего используется , состоящий из:

цемента;
песка;
щебня;
воды.

Сначала необходимо взять по одной части воды и цемента, все перемешать и добавить к ним 3 части песка и столько же щебня. Перемешанный раствор необходимо вылить в выкопанные траншеи. Заблаговременно можно прибегнуть к армированию. Это позволит вам усилить конструкцию, а соответственно, и всего дома. Для этих целей прекрасно подойдут такие материалы, как старые рамы от любого транспортного средства, старая проволока, трубы и любой другой металлолом, который, скорее всего, завалялся где-нибудь на даче или в гараже. Таким образом, если глубина соответствует всем вышеупомянутым требованиям, то эта закладка позволит вам утеплить фундамент дома по максимуму.

Строительство плитного фундамента

Перед началом строительства необходимо провести исследование участка. Тип фундамента, толщину подушки и бетонной плиты выбирают на основании состава грунта, уровня грунтовых вод и нагрузок. Работу начинают с корчевки растений и расчистки грунта на месте застройки примерно на штык лопаты. У каждого вида плитного фундамента есть свои особенности, но основные этапы остаются неизменными.

Порядок работ

Этапы возведения:

Выемка грунта под котлован.
Изготовление подушки под фундамент из утрамбованного песка, щебня или сочетания слоев разных материалов. Перед засыпкой на сухое дно котлована укладывают геотекстиль, чтобы отсыпка не смешивалась с грунтом.
Бетонная подготовка, подбетонка, — слой тощего бетона не менее 100 мм для дополнительной гидроизоляции и выравнивания дна котлована. Среди строителей существуют разные мнения относительно необходимости этого этапа. Иногда от него отказываются, но принятие решения зависит прежде всего от типа грунта.
Дренаж грунтовых вод. Трубы для отвода грунтовых вод закладывают в котлован под подушку фундамента с необходимым наклоном (5 мм на погонный метр).
Гидроизоляция необходима, если грунтовые воды подходят близко к основанию фундамента. В этом случае бетон с его пористой структурой будет впитывать воду, что приведет к коррозии арматуры. Если уровень грунтовых вод невысок — гидроизоляция не обязательна.
Утепление фундамента под плитой. Первый способ — утеплитель (пенополистирол) прокладывают под всей площадью плиты. При укладке теплого пола используют ППС толщиной не менее 30 см. Второй способ — утепляют стены фундамента, опуская ППС ниже основания, и отмостку, чуть выходя за края.
Армирование. В зависимости от удельного веса строения рассчитывают толщину бетонной плиты, и подбирают диаметр арматуры.
Монтаж опалубки. Самый дешевый вариант — из досок естественной влажности от 40 мм, обычно — 50х150. Более тонкая опалубка может не удержать бетон, это приведет к нарушения линейных размеров. Если опалубка съемная, то после ее снятия доски используют повторно для лесов или черновых полов. В качестве несъемной опалубки также используют ДСП или пенополистирол, чтобы сразу создать теплый контур вокруг фундамента.
Заливка бетона.
Съем опалубки, обработка битумным праймером (грунтовкой).
Заливка отмостки — выполняется после завершения наружной отделки.

Наглядно все шаги показы в видео:

https://youtube.com/watch?v=Gvo9NP95Sv8

Выбор материала для основания

Решение о выборе материала для засыпки принимают на основании СНиП и анализа участка. Основной критерий — водонасыщенность грунта.

Если участок сухой — используют песок с небольшой прослойкой из щебня. Если грунт водонасыщенный, и в котловане стоит вода, то от песка отказываются в пользу щебня. Минимальная толщина песчаной засыпки — 20 см.

Идеальный вариант — заказать исследование грунта на месте строительства, на его основании сделать проект, рассчитать толщину подушки и высоту плиты.

Особый случай — искусственная насыпь при перепаде высот

Основной недостаток плитного фундамента — невозможность использования на участках с большим перепадом высот. В некоторых проектах, чтобы нивелировать разницу по высоте, строят насыпь из щебня. Если сделать возвышение из песка, то есть опасность, что дом осядет.

Чтобы насыпь не расползалась, нужно провести дополнительные действия: Расширить срез грунта на 3-4 метра по сравнению с фундаментом, вырыть котлован, засыпать его и сделать насыпь из щебня. Щебень «не расползается» в отличие от песка, и получается устойчивое основание, на котором возводят фундамент.

При строительстве каркасного дома на плитном фундаменте отталкиваются от бюджета. Для оценки стоимости фундамента рассчитывают стоимость работ и материалов на каждом этапе и суммируют. Основные статьи расходов: рытье котлована, утрамбовку песка, гидроизоляцию, утепление, армирование, строительство опалубки и бетонирование. В смете учитывают затраты на крепеж для опалубки, расходы на дренаж и ливневую канализацию.

В каркасном домостроении используются разные типы фундаментов: ленточный, столбчатый, свайный. При пучинистом грунте возникает опасность «выталкивания» фундамента, если он заглублен выше уровня промерзания. Плитный фундамент называют «плавающим» из-за способности перераспределять нагрузки, вызванные пучением.

Плита, лежащая на песчаной подушке, не трескается, и стены дома не деформируются. Такой фундамент надежен и не ограничивает этажность, поэтому на нем строят коттеджи в 2-3 этажа, уменьшая площадь застройки и экономя место на участке.

УФФ – Утепленный Финский Фундамент

Этот фундамент еще не так популярен как УШП, но уверен, что свое он возьмет. Строго говоря, аббревиатура УФФ появилась на том же Форум хаусе, когда данный тип надо было как то отличить от всех других. Пробовали называть и утепленной финской плитой (УФП) и как то еще, но УФФ это не совсем плита.

Вообще то подобная конструкция хорошо используется в России давно и известна как “лента с полами по грунту”. Правда, отличия УФФ от самых простых полов по грунту, практически такое же, как у УШП от “простой” железобетонной плиты.

Своим появлением УФФ обязана другому активному участнику форумхауса, известному под ником Tim1313, который решил ее “реконструировать” для своего дома, пользуясь информацией брата, строившего дома в Финляндии и хорошо знакомого с этой технологией.

Если УШП у нас, это корыто с пенопластом бетоном и теплыми полами, то УФФ – это утепленная лента с “пяткой”, выполняющей опорную и несущую роль, с обратной засыпкой хорошо утрамбованным грунтом, и хорошо утепленной стяжкой с теплыми полами. Вариантов таких лент есть много, я приведу схему от финского домостроительного концерна Оматало (Финндомо)

Оригинальная схема финского фундамента от фирмы Omatalo (finndomo)

Упрощенная, но рабочая схема от Tim1313

Реализаций строительства УФФ у тех же скандинавов может быть много – в качестве “ленты”, могут использоваться как блоки, так и монолитный бетон, причем в несъемной опалубке из пенопласта. При больших уклонах и в некоторых других случаях, могут отказаться от обратной засыпки и сделать перекрытие ЖБ плитами, с дальнейшем обустройством утепленной стяжки по ним. Могут использоваться разные схемы утепления ленты и периметра. В Норвегии, из за особенностей скальных грунтов, часто делают ленту без пятки, на щебеночной подушке.

Преимущества УФФ

Собственно все те же преимущества, что и у УШП, только к ним можно еще добавить то, что убирает часть недостатков УШП

Может оказаться более выгодной и менее трудозатратой на участках с уклоном
Возможность сделать “высокий цоколь” – собственно высота цоколя ограничена только вашими финансами.
Проще адаптировать под тяжелые дома (увеличивается размер пятки и сечение ленты, конфигурация ленты под несущие стены)
Вариант с цоколем из блоков, позволяет практически на 100% отказаться от использования опалубки – что экономит и время и деньги.
Как ни странно, этот тип фундамента “понятнее” отечественным строителям и соответственно проще найти исполнителей.
Потенциально лучшая ремонтопригодность коммуникаций в отдаленном будущем, так как в отличии от УШП, несущую роль выполняет цоколь и пятка под ним, а стяжка с коммуникациями “развязана” относительно ленты.
Возможность провести коммуникации, сделать теплый пол и стяжку уже после того, как дом “встанет под крышу” – кстати весьма популярный в скандинавии вариант

Недостатки и стоимость УФФ

Расписывать отдельно стоимость УФФ и ее недостатки смысла нет, так как это вещи взаимосвязанные. Основным недостатком УФФ является бОльшее количество работ, в том числе земляных и большое количество “сыпучки” на обратную засыпку. Соответственно это приводит к увеличению стоимости УФФ относительно УШП. Остальные недостатки – те же что и у “шведской” плиты, за исключением тех, которые решает УФФ.

Но увеличение по стоимости не драматическое. В общем случае УФФ обойдется процентов на 10-15 дороже чем УШП. Хотя в ряде случаев, может оказаться сравнима, если не дешевле. Причем стоимость УФФ будет напрямую зависеть от высоты цоколя, который вы пожелаете. Чем выше – тем дороже.

Опорная пятка и цоколь из блоков

Обратная засыпка с внутренним утеплением

Раскладка теплого пола и заливка стяжки

Опалубка из ЭППС для монолитного цоколя, тоже популярный в скандинавии вариант

(Visited 56 813 times, 2 visits today)

Обзор материалов и инструментов

При создании шведской плиты своими руками понадобятся следующие ресурсы:

среднефракционный песок,
щебенка,
геотекстиль,
10-сантиметровый экструзионный пенополистирол;
трубы для дренажа,
доски для опалубки,
арматурные прутья и вязальная проволока для их объединения;
трубопроводы для водяного теплого пола и инженерных коммуникаций;
монтажные хомуты из нейлона.

Также нужно подготовить рабочие инструменты:

лопаты – штыковые и совковые,
нивелир,
тачку,
шуруповерт,
болгарку,
нож и ножовку,
виброплиту,
бетономешалку,
глубинный вибратор,
кельму.

Работы производятся в сезонной защитной одежде.

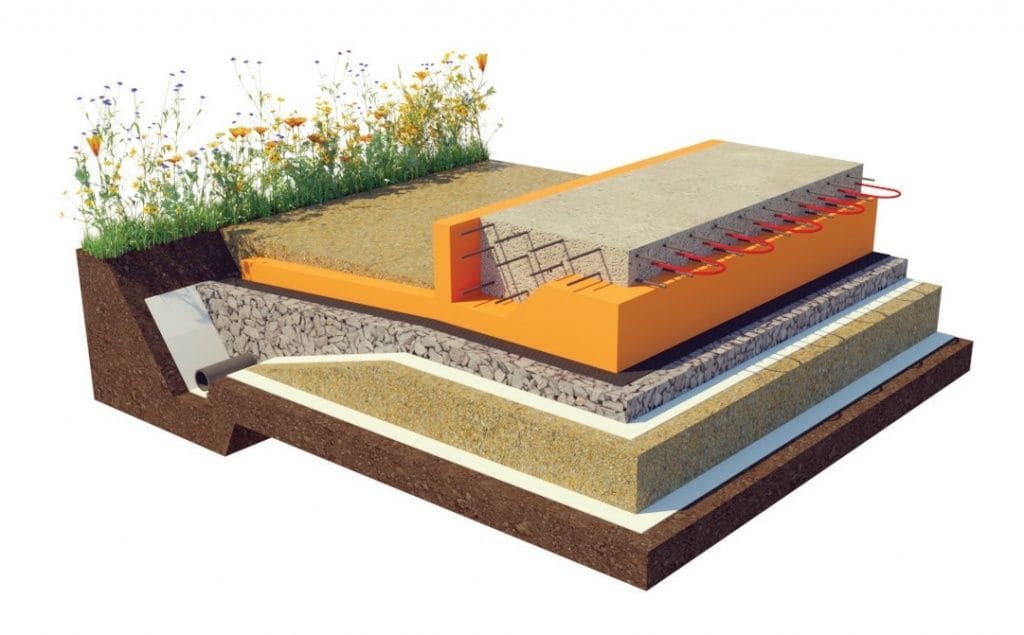

Что такое УШП

Утепленная шведская плита – наиболее современное основание при застройке частных домов. Такая конструкция включает в себя систему теплый пол, способную полностью заменить отопление. Также в ней проходят трубы, кабели и прочие коммуникации. Кроме того, она обладает гладкой поверхностью, позволяет без дополнительной подготовки выполнять укладку напольного покрытия. Такая основа идеально подходит для каркасных зданий, а также строений из бревен, газобетона и прочих. При этом строительство может вестись практически на любом грунте.

Данное изделие способно заменить другие типы фундамента. Кроме того, оно сохраняет тепло в помещении, что существенно снижает затраты на отопление. А ещё является одним из факторов, при котором даже при повышенной влажности в вашем доме всегда будет сухо и уютно. Если вас интересует вопрос, фундамент УШП, что это такое, то в данной статье вы узнаете ответ на него. Он представляет собой многослойную плиту из железобетона, которая имеет следующие слои:

гравийно-щебневую подушку;
гидроизоляцию;
утеплитель;
металлический каркас;
каналы для прокладки коммуникаций.

Такие изделия изготавливаются различных размеров, подбирать которые необходимо в зависимости от местных условий и типа строения. Для того, чтобы выдержать нагрузку несущих элементов, под ними устанавливаются ребра жесткости.

Преимущества технологии УШП

На фундамент УШП уходит много утеплителя, однако он обходится дешевле бетона и земляных работ, которые потребуются для рытья ленты МЗЛФ. Технология обладает достоинствами:

минимальный расход материала для опалубки;
гарантированная заливка монолита в один день;
упрощение схем армирования, снижение трудоемкости;
теплый + черновой пол по умолчанию;
подведенные коммуникации;
готовая утепленная отмостка + дренаж;
возведение коттеджа на любых почвах без ограничений по стеновым, кровельным материалам и технологиям строительства;
энергосбережение в процессе эксплуатации;
отсутствие деформационных швов (только при одинаковой этажности).

Шведская плита изготавливается за две недели максимум, что гораздо быстрее МЗЛФ, но немного дольше сборного ростверка по сваям, который пригоден только для срубов, «каркасников», фахверка, щитовых, панельных построек.

Утепленная шведская плита технология устройства по этапам

Посмотрим на этапы устройства утепленной шведской плиты.

Разметка фундамента

Разметка фундамента УШП делается согласно проекту с предварительной расчисткой участка от деревьев, кустарников, травы. Площадка под УШП должен быть открытым с оборудованным подъездом для строительной техники.

В разметку участка нужно включить не только разметку самой плиты, но и разметку дренажной системы вокруг дома (вокруг плиты) для сливной канализации из дома и слива ливневых вод. Вместе с разметкой канализации делается разметка для установки септика и трасс канализации от дома до септика.

Земляные работы

Технология фундамента УШП предполагает большой объем земляных работ. Утепленная шведская плита требует выравнивания, очистки и устройства котлована под всю площадь плиты. Поэтому заранее позаботьтесь об аренде строительной техники, например, тут.

Основание под фундамент УШП должно быть плоским и ровным. На дно котлована укладывается слой геотекстиля. На геотекстильный материал укладывается слой качественного песка.

Важно! Утепленная шведская плита требует провести трамбовку песчаной подушки с использованием трамбовочной машины. При трамбовке песка его нужно постоянно смачивать водой, для чего к машине крепят шланг и подачей воды. Слой песчаной подушки должен получиться от 15 см

Слой песчаной подушки должен получиться от 15 см.

Инженерные работы

Утепленная шведская плита предполагает прокладку всех инженерных коммуникаций дома до устройства плиты. Поэтому, трубы канализации, трубы подачи водопровода в дом, трубы дренажной системы должны быть проложены после песчаной подушки.

Второй подстилающий слой

Поверх уложенных коммуникаций делается второй подстилающий слой из гравия или щебня, с уплотнением до толщины 100 мм.

Опалубка шведской плиты

Для опалубки шведской плиты используют специальные L-образные или прямоугольные плиты из твердого экструдированного пенополистирола. Эти плиты не будут демонтироваться, а войдут в конструкцию фундамента.

Утепление и изоляция УШП по площади

По всех поверхности УШП укладываются 10 см плиты пенополистирола. В результате должно получиться своеобразное «корыто, « в которое и нужно будет заливать бетонный раствор.

Армирование УШП

По сделанному слой пенополистирола производится стандартное армирование фундамента сеткой с ячейками 150 на 150 мм. Укладывается сетка с перехлестом в 25 см, и крепится к пенополистиролу специальными крепежными клипсами.

Устройство системы теплы пол

По уложенной сетке проводится монтаж системы теплый пол с установкой коллекторного шкафа (шкафов). Монтаж выполняется по проекту фундамента, в который должен входить проект теплого пола. Трубы водяного теплого пола крепятся к сетке армирования.

Заливка бетонной плиты

Для заливки бетонной плиты покупается готовый бетон марки от М250 с доставкой бетона специальными машинами. Заливается плита за один день без перерывов. Поверхность залитой плиты разравнивается и укрывается полиэтиленом от осадков и мусора.

Утепленная шведская плита сохнет (набирает прочность) в течении 28 дней. Это время используется для завершения работ по прокладке коммуникаций и устройство септика. Также проводятся работы по бетонированию отмостки вокруг дома с устройством ливневых сливов.

После высыхания УШП шлифуется и полностью готовится для последующего устройства полов в доме.

Технология строительства утепленной шведской плиты

Итак, разберемся в устройстве УШП по шагам с небольшими комментариями.

Подготовка верхнего слоя грунта. С участка под строительство убирается верхний плодородный слой почвы и проводится выравнивание. Этот шаг необходим для меньшего расхода материалов (в большей мере бетона), поэтому лучше изначально выровнять площадку под фундамент и уложить на нее геотекстиль;
Засыпка песка и его трамбовка. Как правило, применяют послойную (толщиной 8-10 см) засыпку песка с последующей проливкой водой и трамбовкой вручную или при помощи специального оборудования. Толщина конечного утрамбованного слоя должна быть не менее 15-20см;
Создание дренажа вокруг фундамента и прокладка труб наружных инженерных коммуникаций (канализация, электричество, водоснабжение);
Укладка слоя утеплителя в виде экструдированного пенополистирола, а также установка опалубки из того же материала;
Монтаж системы «теплый пол» с выводом труб к коллекторам в местах их будущего размещения;
Армирование плиты;
Заливка бетона с толщиной слоя не менее 10 см

На данном этапе важно проводить трамбовку бетона с помощью специальных вибраторов;
Набор прочности бетона. На этом этапе, в течение не менее 28 дней, нужно поливать готовую УШП плиту водой для предотвращения растрескивания и для способствования набору марочной прочности;
Шлифовка поверхности и её выравнивание

В домах, построенных на утепленной шведской плите, держится комфортный климат и отсутствует влажность, это не позволяет распространяться грибку и плесени. Шведские технологии рассчитаны на большие статические нагрузки, поэтому трещин в каркасных и блочных зданиях на таких основаниях не наблюдается.

Стоимость утепленной шведской плиты зависит от многих факторов. Основные — это привлечение высококлассных мастеров и использование особенного утеплителя. Стоимость строительства всегда можно снизить, выполняя все работы своими руками

Важно учитывать явные преимущества будущей эксплуатации жилья: высокая теплоотдача снизит затраты и существенно сэкономит бюджет, что при современных ценах на топливо становится все более актуальным. Если все же данный вид фундамента вас по каким-либо параметрам не устраивает, вы всегда можете посмотреть в сторону ленточного фундамента, который по затратам будет более демократичным. Чтобы наглядно увидеть возведение утепленной шведской плиты, посмотрите ролик ниже:

Чтобы наглядно увидеть возведение утепленной шведской плиты, посмотрите ролик ниже:

В чем особенность технологии?

Вся плита покрывается утеплителем (отсюда и часто применяемая аббревиатура – УШП). Это исключает влияние перепадов температуры почвы на основание строения. Так как промерзание грунта под самим домом незначительное, риски его подвижек существенно снижаются.
Глубина такого фундамента – минимальное.
Все коммуникационные трассы проходят внутри утепленной шведской плиты.
Такие основания используются, как правило, при возведении домов не более чем в 2 этажа.

С учетом особенностей климата нашей страны, для частного сектора – отличный вариант. Вот теперь, зная обо всех нюансах строительства, можно перейти к его поэтапному описанию. Получиться должна примерно такая конструкция, как на рисунке (вариант).

Преимущества и недостатки

УШП схема имеет достаточно наработок, чтобы относиться к апробированным системам при возведении оснований. Верх плиты остается ровным после окончания бетонных работ и является хорошим базисом под керамическое покрытие, ламинат, линолеум. Удобство и в том, что уровень пола во всех помещениях дома будет на одном уровне

Это важно при отделочных работах и эксплуатации жилья

Плюсы применения технологии УШП фундамента:

экономия средств на отопление дома благодаря изоляции фундамента от холода и снижению потерь энергии;
нет мостиков холода, поэтому не промерзают углы дома и цокольная часть;
нет усадки здания при строительстве на слабых грунтах, есть возможность застройки на любых почвах;
сокращение времени строительства за счет комплексного подхода к закладке коммуникаций и отделочных работ.

Трудности при выборе УШП или ленточного фундамента возникают в связи с высокой ценой на материалы и монтажные работы. Установку плиты выполняют квалифицированные кадры, т. к. нужна точность при выпуске коммуникаций, устройстве утепления, заливке бетона и армировании. Ошибки строителей исправить невозможно, т. к. на фундаменте уже возведен дом. Своими руками можно сделать такое основание под небольшое строение, например, мастерскую, гараж или баню.

Что потребуется для строительства

К выполнению работ следует подготовиться. Потребуются материалы и инструменты согласно перечню:

компоненты для приготовления бетона;
геотекстильная ткань;
листовой пенополистирол;
стальные прутки;
проволока для вязания;
комплект оборудования для обогреваемого пола;
трубы для прокладки коммуникаций;

Для того, чтобы конструкция стояла долго и не знала таких проблем, как пучения или растрескивания, нужно ее хорошо утеплить

песок и щебень для подушки;
доски для опалубки;
бетономешалка;
лопаты;
правило;
вибратор для бетона;
уровень.

Позаботьтесь также о спецодежде, защитных очках и перчатках.

Подготовка основания материка под конструкцию УШП утепленной шведской плиты.

При подготовке к данному этапу необходимо разметить участок и обозначить границы дома. От границ дома прибавить в каждую сторону дополнительно расстояние, которое потребуется под отмостку и дренажную систему отвода воды. Примерно около 2-х метров в каждую сторону.

По выставленным маякам начинает работать экскаватор

На данном этапе важно извлечь весь плодородный слой почвы. В нем содержится много органических элементов

Он со временем будет перегнивать, что даст усадку. Плюс ко всему плодородный слой является «домом» для различных насекомых, червей, грызунов и пр. В общем убираем его и выравниваем им участок если это требуется — нет вывозим или продаем.

Дойдя до слоя глины важно сформировать небольшой уклон от центра к периметру границ с уклоном около 1% (1 см на метр). При такой разуклонке воды будут стекать по материковому слою глины в дренажную систему

После работы экскаватора необходимо уплотнить дополнительно основание при помощи тяжелой виброплиты (не менее 200 кг) в 4-5 проходов.

Полезные советы

Плитный фундамент рассчитывается с учетом веса стеновых и кровельных материалов, необходимо учесть всю оказываемую нагрузку. Проектирование лучше доверить специализированным организациям. Массивный бетонный слой вызовет усадку, слишком тонкий не выдержит сезонных подвижек почвы.

Когда периметр здания сложной геометрии, увеличивается риск протечек

Боковые плиты теплоизолятора важно укладывать так, чтобы были плотные стыки

При прокладке коммуникаций желательно проложить дублирующие схемы электропитания, водоснабжения и водоотведения на случай выхода из строя основных.

После установки греющего контура опрессовкой до 3 атмосфер проверяют герметичность труб

Важно сразу устранить течь

После прокладки дренажной системы котлован должен быть сухим. Если застаивается вода, дренаж необходимо усилить, возможно, потребуется еще один контур под плитой.

При заливке бетона важно следить за целостностью опалубки. Стенки усиливают распорными брусьями, устанавливают их через каждые 0,5 м

Бетон лучше разливать сразу по всей площади, чтобы избежать структурных трещин на границе монолита и раствора.

Для отделки цоколя подойдет любой материал, чаще выбирают декоративный искусственный камень. Соблюдая технологию возведения УШП, создают прочные монолитные плиты для будущих зданий.
