Из каких частей состоит ножовка

Как определить момент, что пора наточить ножовку?

Как определить, что пришло время заострить зубья инструмента.

Опытный хозяин знает, когда и как заточить ножовку, но простому обывателю не сложно определить этот момент самостоятельно. Как правило, изменяется звук, издаваемый при работе и однородность цвета режущей кромки.

Острые резцы отличаются равномерным износом режущей кромки.

На необходимость «подправить» пилу указывают следующие признаки:

• пиление идет тяжело и неравномерно; • срез получается неровный; • полотно часто застревает; • становится сложно удержать заданную траекторию.

Кроме того, затупленная ножовка часто застревает и приходится прилагать много усилий для завершения процесса.

Устройство и назначение

Конструкция инструмента простая: он состоит из ручки и ножовочного полотна. От удобства первой части ножовки зависит возможность продолжительной работы. Рабочая часть изготовлена из металла, листовой стали. Инструмент применяется для разных задач:

• распил бревен и досок в продольном или поперечном направлении;
• получение отверстий;
• работа по криволинейной траектории;
• формирование надреза для присадки изделия;
• избавление от пазов и шипов на заготовке.

Для обеспечения таких разных задач существуют технические характеристики инструмента, регламентируемые законодательными документами (ГОСТ).

Слесарная ножовка

При обработке проката часто возникает необходимость резать материал на части.

Это делается при помощи слесарной ножовки.

Она состоит из ножовочного станка (рамки) и ножовочного полотна.

Для того чтобы в ножовку можно было закреплять полотна разной длины, ножовочный станок делают раздвижным.

Раздвижной станок состоит из переднего угольника с обоймой, заднего угольника, ручки с хвостовиком и натяжного винта с гайкой.

Полотно закрепляется между хвостовиком и натяжным винтом.

Для того, чтобы можно было отпилить от длинного листа или уголка полосу, полотно ножовки в станке можно повернуть на 90 градусов.

Ножовочное полотно изготавливают из инструментальной легированной стали.

Толщина полотна бывает 0,65 и 0,8 мм.

Для уменьшения трения зубья полотна (при изготовлении) разводят на 0,25 – 0,5 мм.

При пилении для уменьшения трения полотно смазывают машинным маслом.

Техника безопасности при пилении

1. Полотно должно быть хорошо натянуто.

2. Заготовка должна быть хорошо закреплена.

3. Пилить нужно равномерно без рывков.

4

Нужно очень осторожно продолжать пиление новым полотном в незаконченном пропиле (возможно заклинивание и поломка полотна)

5. При пилении используйте всю длину полотна.

6. При разрезании заготовок, имеющих рёбра или острые кромки, соблюдайте следующее правило:

резание должно идти от плоскости к ребру, чтобы не выкрошить зубья полотна.

7. Чтобы не повредить заготовку закалёнными губками тисков нужно применять нагубники.

Приёмы резания заготовок ножовкой

Подготовка ножовки к работе заключается в установке ножовочного полотна в станок и его натяжке.

Зубья полотна должны быть направлены в сторону, противоположную рукоятке.

Натяжение полотна должно быть не очень сильным, но достаточным для того, чтобы оно не изгибалось при работе.

Сильное натяжение полотна может привести к его поломке.

При резании заготовки её надёжно закрепляют в тисках.

На месте разреза напильником намечают риску.

Затем принимают рабочую позу: встают впол-оборота к тискам.

Приёмы работы ножовкой: положение рук, корпуса и ног при работе

Во время работы ножовку нужно держать ровно, чтобы получился ровный разрез.

Двигают ножовкой плавно, без рывков.

Нажимают на заготовку только при движении вперёд, т.е. во время рабочего хода.

Во время обратного хода (холостого) ножовку слегка приподнимают, чтобы не тупились зубья полотна.

Нормальная скорость рабочих движений 30 – 60 двойных (рабочий плюс холостой) ходов ножовки в минуту.

Возможный брак при пилении

1. При неправильном закреплении, плохом натяжении полотна и сильном нажиме на полотно при пилении получается косой разрез и возможна поломка полотна.

2. При неправильной разметке или невнимательности не получаются заданные размеры после разрезания заготовки.

3. При неправильном закреплении заготовки в тисках (без нагубников или прокладок) – повреждение её поверхностей.

Кроссворды по теме

Игра «Слесарная ножовка»

§ 1. Разрезание металлов вручную. Резка ручной ножовкой.

Разрезанием (резкой) называется операция, при которой металл разделяют на части. В зависимости от профиля, формы и размеров деталей и заготовок резка производится разными инструментами вручную или па соответствующем оборудовании.

К основным способам резания металлов относятся: ручной ножовкой, отрезными приводными ножовками и ленточными пилами, на металлорежущих станках, ручными ножницами, стуловыми ножницами, рычажными ножницами, механическими ножницами, кусачками, труборезами, пресс-ножницами, штампами, ацетилено-кислородным пламенем, анодно-механическим способом.

К инструменту для ручной резки относятся ножовки, ручные ножницы, стуловые и рычажные ножницы, труборезы и кусачки.

Ручную ножовку применяют для резания толстых листов, полосового, круглого и профильного металла сечением до 60-70 мм.

Ножовка (рис. 40, а) состоит из станка 1, ножовочного полотна 2 и ручки 4.

Рис. 40. Ножовки:

а — жесткая, б — с раздвижной рамкой

Полотно вставляют концами в прорези головки 3, закрепляют штифтами 5 и натягивают винтом 6 с барашком 7. Ножовочные рамки изготовляют либо цельными (для ножовочных полотен определенной длины), либо раздвижными (рис. 40, б), допускающими закрепление ножовочных полотен различной длины.

Ручное ножовочное полотно представляет собой полосу, изготовленную из инструментальной легированной стали Р9, Х6ВФ, на одной стороне которой нарезаны зубья. Наиболее часто применяются полотна шириной 13-16 мм при длине 250-300 мм.

Каждый отдельный зуб полотна имеет форму клина. На зубе, как и на резце, различают задний угол α, угол заострения β, передний угол γ и угол резания δ (рис. 41). При резании стружка размещается между соседними зубьями до тех пор, пока острие зуба не выйдет из пропила.

Рис. 41. Геометрия зуба ножовочного полотна

Шаг зубьев выбирается в зависимости от разрезаемого материала. Для резания листового железа, тонкостенных заготовок выбирается полотно с шагом 0,8 мм; для резания тонкостенных труб и тонкого профильного проката — с шагом 1,0 мм; для резания стального профильного проката, труб и цветных металлов — с шагом 1,25 мм; для резания чугуна, асбеста и мягкой стали — с шагом 1,6 мм.

Шаг ножовочного полотна должен быть таким, чтобы в работе одновременно участвовало не менее трех зубьев. Ножовочное полотно устанавливают в прорези головок станка так, чтобы зуб резал при движении ножовки вперед, крепят штифтами и хорошо натягивают. Движения ножовки должны быть плавными, ритмичными со скоростью 40-60 двойных ходов в минуту на всю длину полотна.

Рабочий ход — движение вперед, обратный — холостой ход, без нажима. Нажим производится в основном левой рукой.

При разрезании ножовкой материал прочно закрепляют в слесарных тисках. Расстояние между тисками и корпусом работающего должно быть около 200 мм (рис. 42). При работе ножовкой корпус должен быть прямым и повернут под углом 45° к осевой линии тисков. Свободно опираясь на левую ногу, правую нужно поставить по отношению к левой под углом 60-70°. При разрезании ножовкой различных материалов придерживаются определенных правил.

Рис. 42. Стойка при резке металла:

а — положение ног, б — положения корпуса и рук

При резке твердых материалов нажим на ножовку должен быть сильным, при резании мягких материалов, полос, труб — небольшим. Перед окончанием резки усилие уменьшается во всех случаях. Ножовка при резании перемещается горизонтально, чтобы избежать скольжения, при врезании ножовку отклоняют от себя.

Полосовой металл толщиной свыше 3 мм режут по узкой грани, при меньшей толщине — по широкой. Разрезая широкие поверхности, ножовку последовательно наклоняют от себя и на себя.

Тонкие листы зажимают между двумя деревянными брусками и режут вместе с ними. При отрезании от листа длинных полос полотно поворачивают на 90°, ножовку держат горизонтально.

Фасонные заготовки (детали) и прорези вырезают лобзиками или сточенными по ширине до размера 8- 10 мм ножовочными полотнами.

Прутковый материал разрезают так же, как и полосовой. Если место реза обрабатывается, то разрешается надрезать заготовку с нескольких сторон и затем обламывать.

Ручная резка ножовкой производится обычно без охлаждения. Для уменьшения трения полотно можно смазывать минеральным маслом.

При уводе ножовочного полотна в сторону не следует пытаться исправить положение поворотом ножовки, так как при этом полотно сломается. В этом случае резку нужно начать в новом месте.

Нельзя производить резку полотном со сломанными зубьями, его нужно заменить или сточить 2-3 соседних со сломанным зуба. При продолжении резки новым полотном ее начинают в новом месте, так как изношенное полотно дает пропил меньшей ширины.

Изготовление

Самодельную ножовку из металла может сделать любой человек без практических навыков

Важно заранее изучить устройство ручного инструмента, способы соединения основных деталей

Рукоять с дугой можно сделать из проволоки большого диаметра, арматуры, металлических полос, профилированной или пластиковой трубы. Останется продумать крепление полотна.

Ножовка — ручной инструмент для распиливания заготовок из разных материалов. Для создания качественных резов нужно научиться выбирать полотна. Нельзя забывать про правила выбора рамки с рукоятью

Важно, чтобы с инструментом было удобно работать, лезвия надежно удерживались в зажимах

Изготовление

Самодельную ножовку из металла может сделать любой человек без практических навыков

Важно заранее изучить устройство ручного инструмента, способы соединения основных деталей

Рукоять с дугой можно сделать из проволоки большого диаметра, арматуры, металлических полос, профилированной или пластиковой трубы. Останется продумать крепление полотна.

Ножовка — ручной инструмент для распиливания заготовок из разных материалов. Для создания качественных резов нужно научиться выбирать полотна. Нельзя забывать про правила выбора рамки с рукоятью

Важно, чтобы с инструментом было удобно работать, лезвия надежно удерживались в зажимах

Слесарная ножовка

Слесарная ножовка необходима для разрезания профильного материала, труб и прутков. Полотно в ножовке должно быть хорошо натянуто гайкой-барашком. Работать со слабо натянутым полотном не только неудобно, но н опасно, так как оно может легко сломаться и поранить руку. Полотна выпускаются с различным шагом зубьев.  

Слесарная ножовка ( ножовочный станок) состоит из рамки и режущего ножовочного полотна.  

Слесарные ножовки предназначаются для ручной перерезки металла. Наиболее удобны раздвижные ножовочные станки весом от 0 5 до 0 75 кг.  

Слесарные ножовки, напильники и отвертки снабжаются деревянными рукоятками с металлическими кольцами. Пользоваться этими инструментами без рукояток не разрешается, так как они не имеют необходимой устойчивости.  

Слесарные ножовки, напильники и отвертки должньГ быть прочно закреплены в деревянных рукоятках с металлическими кольцами.  

Тиски параллельные нормальные.

Режется уголь слесарной ножовкой или в крайнем случае столярной мелкозубкой, хорошо опиливается напильником ( старым), допускает припаивание провода, при условии предварительного омеднения ( гл.  

Разделка конца кабеля бронированною ( а и с экранирующей оплеткой ( о. / – продольный надреч. 2 – кольцевой надреч… – джутвая подушка. 4 – бандаж ич бронелепты или сгадыюй оцинкованной проволоки. 5 – броня. 6 – жиль. и заводской изоляции. 7 – бандаж ич шпа – lara или ниток № 00. 8 – поясная изоляция. 9 – наружный джутовый покров. / W – экранирующая OII. ICIKU. / / – – бандаж ич медной проволоки. 12 – OOMOIKU поливинилхлоридной липкой лентой. 13 -оболочка.

Липший копен кабеля отрезают слесарной ножовкой или секторными ножницами типов НГ-1 н НС-2, предварительно наложив временные проволочные бандажи на расстоянии 20 – 30 мм по обе стороны от места реча. На наружный джутовый покров на расстоянии от конца кабеля, равном длине рачделки, накладывают бандаж шириной 10 12 мм ич бронеленты или оцинкованной ciajibiioii проволоки диаметром I мм.  

При ручном распиливании органического стекла слесарной ножовкой следует пользоваться ножовочным полотном длиной 300 мм при ширине 20 мм и толщине 0 6 – 0 8 мм с мелким зубом высотой 0 5 мм и шагом не более 1 мм. Давление на полотно при распиливании не должно превышать 3 кг.  

Для ручного резания органического стекла применяются слесарные ножовки. Рекомендуется применять мелкозубые полотна с шагом зуба менее 1 мм.  

Для ручного резания органического стекла применяются слесарные ножовки. Рекомендуется применять мелкозубые полотна с шагом зуба менее 1 мм.  

Схема устройства простейшего вырубного штампа.

Для ручного распиливания пластмасс толщиной более 3 мм применяют либо слесарную ножовку для металла, либо лучковую пилу столярного типа, а также специальный ручной резак, изготовленный из куска полотна ленточной пилы толщиной 1 мм.  

Работа ручной слесаркой ножовкой.

Тип конструкции

Существует несколько типов ножовок по металлу:

1. С рамной конструкцией
2. С односторонней фиксацией полотна

Конструкция определяет главным образом сферу применения пилы.

Традиционными считаются ножовки рамного типа. Раму еще называют «станком». Рамка представлена С-образным профилем. Такие ножовки дают возможность закрепить полотно с 2 сторон.

Ножовки с рамной конструкцией – это подавляющее большинство пил по металлу. Такие модели имеют весьма эргономичную рукоятку. Дополнительно в них предусмотрен механизм натяжки полотна. Это удобные, надежные и долговечные пилы, которые в прошлом использовали даже в серийном производстве.

Ножовки по металлу с односторонней фиксацией полотна представлены рукояткой и держателем зубчатки. Такие пилы рационально использовать лишь при работе в труднодоступных местах.

Пильное полотно крепится лишь с одной стороны. На другом конце, примерно дальше середины полотна, зубчатка ничем не перекрывается. Благодаря этому моменту становится доступной узкая и при этом достаточно длинная режущая кромка, которой можно подлезть туда, где обычной пиле хода нет.

Отдельной категорией односторонних ножовок по металлу производятся так называемые «выкружные пилы». Ножовки этого типа комплектуются полотном повышенной толщины, что делает зубчатки неимоверно прочной и долговечной. Выкружной пилой удобно делать фигурные вырезы, по аналогии с зубчаткой электрического лобзика.

Как выбрать ножовку по металлу с учетом пильного полотна.

Советы опытных мастеров

Конечно, вопрос о том, какая ножовка по дереву лучше, каждый работник может решать самостоятельно исходя из характеристик материала для пиления и требований качества проведения работ. Однако выбор правильного способа резки лучше осуществлять, опираясь на полезные советы опытных столяров.

Основные нюансы выполнения работ по пилению для начинающих:

1. Пропил имеет определённую ширину (может бывать около 2 мм), которую необходимо учитывать при проведении разметки. Для проведения точного разреза лучше сделать припуск в один миллиметр. Лишнюю древесину можно убрать шлифовкой или строганием поверхности.
2. Лучше вести разметку специальным ножом или стамеской, чтобы край шва совпадал с царапиной. Используя карандаш, нужно следить за тем, чтобы его линия полностью исчезла после распила.
3. Угол пилы по отношению к поверхности при совершении запила должен быть минимальным. Для правильного действия нужно подпереть ножовку пальцем сбоку.
4. Внимательно следите за перпендикулярностью ножовки к поверхности. Локоть должен быть на оси пропила.
5. Держать режущий инструмент лучше за нижнюю часть ручки, а не за верх или середину.

Помните, что точность и скорость являются плохо совместимыми понятиями. Так уж устроен неопытный человек, что одновременно проводить быструю и качественную работу удаётся не сразу.

Конструктивные особенности ручной ножовки по металлу

Инструмент состоит из корпуса в виде прямоугольной или овальной формы в которой находятся крепежные места для полотна и рукоятки. По ГОСТ 17270-71 ручная ножовка по металлу выпускается в трех типоразмерах, но чаще на полках магазинов встречается  универсальная модель с натяжным механизмом.

Такая линейка изделий предлагается для использования различных полотен по ГОСТ Р 53411-2009. Основным размером считается изделие длиной 300 мм между серединами крепежных отверстий. Но по старым стандартам в продаже есть полотна и 290 мм, и 315 мм.

Импортная продукция также не имеет точно определенного размера. Поэтому при покупке необходимо убедиться, что ход натяжного болта составляет от 290 до 315 мм. Как правило, почти любое полотно по металлу для ручной ножовки спокойно устанавливается в рамку. В ассортименте есть изделия односторонние и двухсторонние.

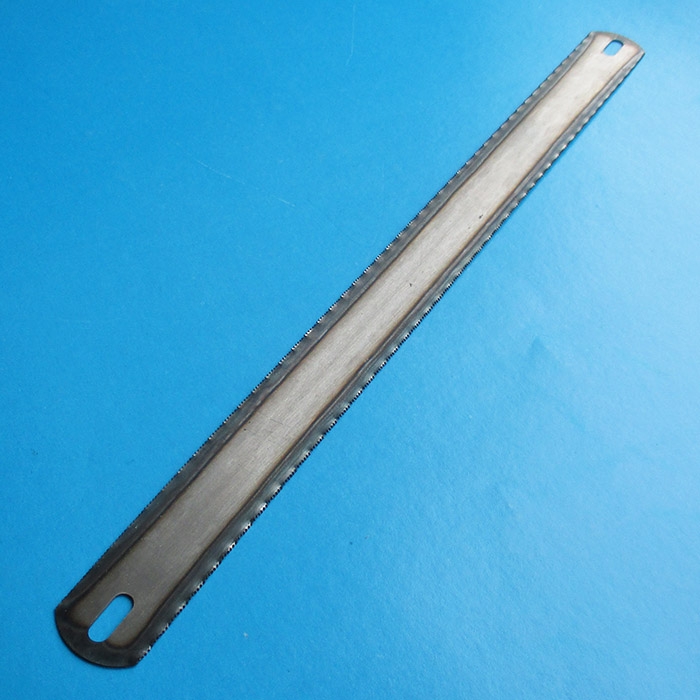

Отличаются они шириной. Полотно с единственной режущей кромкой имеет размер 12, 5 мм. Двухсторонний вариант предлагается шириной 20 мм. Изделие может быть сделано из высокопрочного сплава без покрытия (черный металл), с антикоррозийным покрытием (белый металл). Имеющиеся на рынке биметаллические полотна, изделия с напылением существенно дороже, но и ресурс у них больше.

Для того, чтобы при замене не испытывать затруднений, применяется специальная гайка с «ушками», упорами для пальцев. Снять старое и установить новое полотно можно в течении минуты. Рукоятка может быть вертикальной и горизонтальной. Первый вариант предпочтительнее, поскольку кисть находится в естественном положении. Вертикальные рукоятки могут быть закрытыми в виде отверстия для руки, и открытыми, пистолетного типа.

Бюджетное исполнение предполагает металлический корпус, деревянную или пластиковую ручку простой формы, а ручная ножовка по металлу в более дорогой категории может снабжаться эргономической конфигурацией изделия. Применяется более прочный, износостойкий материал. Рукоятка покрыта эластичным пластиком, резиной, полимером.

Разновидности зубьев

Наиболее распространенными в ручных пилах считаются такие формы зубьев:

• кинжальный зуб. Применяется в классической широкой и узкой ножовках, а также в лучковых пилах. Зуб выполнен в форме равнобедренного треугольника, следовательно, такие ножовки могут работать в обоих направлениях. Развод зубьев чаще всего равняется 1/3 толщины полотна на сторону. Зубья разведены на одинаковую величину в разные стороны через один. Такой тип разводки предназначен для поперечного пиления, так как направлен на разрыв волокон дерева. Продольный рез почти невозможен, поскольку зуб не разрушает, а расщепляет волокна, а значит, застревает между ними
• долотообразный зуб. Выполнен в форме несимметричного прямоугольного треугольника. Чаще всего такие зубья имеют обушковые пилы и ножовки-наградки. Работает пила с такими зубьями лишь в одном направлении. Вершина зуба заточена поперек полотна, по этой причине он и действует аналогично долоту. Используется исключительно для поперечного пиления, потому что при продольном цепляется за волокна
• косой универсальный зуб. Является чем-то средним между двумя описанными выше видами. Форма — несимметричный треугольник, который наклонен в направлении распила, но на более маленький угол пиления. Переднюю кромку затачивают под 60° к полотну. Такая заточка дает возможность применять пилу, как для продольного, так и поперечного пиления. Такими зубьями оснащены выкружные пилы
• зуб со сточенной вершиной. Получается вследствие дополнительной обработки кинжального или косого универсального зуба посредством частичного стачивания верха треугольника. Вследствие этого получаются три дополнительных режущих кромки, которые делают пилу более универсальной для реализации разных видов пропила
• японский зуб. Создан в форме обратного клина, то есть толстая часть пильного полотна находится ближе к обрабатываемой заготовке, а значит, этим пилам не нужна разводка. Зуб имеет острый угол заточки и достаточно большую высоту для обеспечения максимальной эффективности пиления
• Jet-cut. Кинжальные пильные зубья объединены в группы по восемь штук, при этом шесть из них разведены, а два последние – нет
• волчий зуб. Очень интересная форма, которая применяется для работы с сырой древесиной, волокна которой сложно разрушаются.

Правильный подход к выбору ножовки

Работы в которых применяются ножовки подразделяются на плотницкие и столярные. В плотницком деле более важна аккуратность, в столярном же — скорость.

Проведя данную операцию, взглянем на место сгиба, если там появилось небольшое отклонение, значит металл данного изделия имеет очень низкое качество.

Важнейшим критерием при выборе своей ножовки является цена. Естественно выбор перед вами — дешевая китайская ножовка слабого качества или дорогая пила известного бренда. Однако, переплатив один раз, вам больше не придется вечно менять полотно или покупать новый инструмент. Крупные бренды пристально следят за качеством стали и закалки, которые используются в их полотнах.

• Компостер садовый — какой выбрать? Обзор лучших видов для дачи (100 фото)

• Садовая тачка — инструкция как выбрать готовую, или сделать своими руками. (110 фото)

• Цепная электропила — какую выбрать? Обзор моделей 2018-2018 года. Советы от профи!

Основные задачи зубьев это вывод опилок и, непосредственно, сам распил дерева.

Зубья с параметром TPI до семи являются скоростными и удобными в использовании. Поэтому выбор ножовки должен целиком и полностью выходить из ваших собственных нужд.

Критерии выбора инструмента

Не стоит забывать о том, что следует провести выбор ножовки по металлу в соответствии с рекомендациями, так как допущенные ошибки могут стать причиной приобретения низкокачественного изделия. Даже незначительные дефекты уменьшают эксплуатационный срок. Основные критерии выбора инструмента по металлу заключаются в нижеприведенных моментах:

Форма зуба выбирается в зависимости от наклона режущей кромочной детали. В большинстве случаев при производстве создается классическая форма, так как она является универсальным вариантом. Довольно важным параметром назовем шаг расположения зубьев. Слишком большое количество приводит к уменьшению производительности и повышению качества среза. Многие производители указывают этот параметр как один из основных, показатель может варьировать в весьма широком диапазоне. Длина полотна выбирается в зависимости от размеров заготовки, а также самого инструмента по металлу. Этот показатель варьирует в пределе от 300 до 700 мм

На момент выбора следует уделять внимание тому, чтобы на поверхности не было существенных дефектов. Даже после незначительного изгибания изделие должно восстанавливать свою форму

Рукоятка выполняется в самых различных вариантах исполнения

Специалисты не рекомендуют отдавать предпочтение изделиям с полой рукояткой, так как она может быстро сломаться. На момент выбора рекомендуют взять изделие в руки, оно должно быть удобным. Рукоятка в последнее время изготавливается из двух материалов, за счет комбинирования обеспечивается длительный эксплуатационный срок. Рифление на поверхности снижает вероятность соскальзывания на момент эксплуатации. Тип применяемого материала при изготовлении основной части. Чаще всего используется сплав, характеризующийся повышенной устойчивостью к воздействию влаги. За счет этого существенно увеличивается эксплуатационный срок. Натяжение полотна может проводится самым различным образом. От особенностей применяемого механизма во многом зависит удобство применения устройства, а также срок службы используемого полотна

При выборе также уделяется внимание функциональности. Как ранее было отмечено, некоторые механизмы позволяют проводить наклон полотна или изменение длины режущей части

В заключение отметим, что ножовка по металлу является базовым инструментом. Даже после появления болгарки она пользуется большой популярностью, так как может прослужить в течение длительного периода и позволяет проводить обработку труднодоступных мест. Рекомендуется отдавать предпочтение продукции известных брендов, так как она прослужит в течение длительного периода.

Как влияет на эффективность работы толщина полотна

Еще один немаловажный параметр — это толщина полотен. Разницу в толщине обнаружить на глаз практически невозможно, поэтому многие производители указываю ее значения на поверхности устройства. Толщина влияет на такие параметры:

1. Прочность устройства
2. Толщина пропила
3. Сфера применения

Чем толще полотно, тем оно надежнее. Ножовки с толстыми полотнами не «играют» при работе, поэтому для распиливания толстой древесины рекомендуется использовать именно такие виды полотен. Тонкие полотна хрупкие, и при изгибе на угол 90 градусов, может возникнуть их переламывание. Они подходят для распиливания тонких брусьев, досок, веток и прочих материалов. Еще они позволяют получить высококачественный и тонкий пропил материалов.

Простейший станок с деревянной горизонтальной ручкой

Представляет собой древнюю и неудобную конструкцию. Горизонтальное расположение ручки заставляет выворачивать руку вперед, что приводит к быстрому утомлению. Рама сделана из цельной полосы прямоугольного сечения. Для натяжения полотна служит или барашек в передней части рамы, или ручка, вращающаяся по своей продольной оси. Как правило, такие ножовки позволяют поворачивать полотно на 90° путем перестановки квадратных в сечении пальцев, к которым крепится полотно, в квадратных же отверстиях в передней и задней части рамы. Палец и отверстие с одной из сторон могут быть и круглыми, тогда фиксация полотна под нужным углом производится только с одной стороны, но при нормально натянутом полотне этого вполне достаточно. Аналогичные по конструкции станки выпускаются и под полотна длиной 150 мм.

Элементы слесарной ножовки: из каких основных частей состоит

Инструмент стал популярным в том числе и из-за своего строения. Внешне он напоминает букву С, к концам которой закреплено режущее полотно. В этом инструменте присутствуют следующие элементы:

1. Ручка. Современные слесарные ножовки имеют ручки, которые изготавливаются с применением двухкомпонентных материалов. Это позволяет увеличить срок службы инструмента. Форма ручки делается такой, чтобы ей было очень удобно пользоваться. Обычно её располагают либо в верхней части, либо сбоку. В первом случае инструмент используют для работы в местах, куда затруднительно подобраться.
2. Рама. Принимает на себя основную нагрузку. Именно она гасит все вибрации, возникающие при работе. Современные рамы для ножовок делают из самых разнообразных материалов. Очень часто на инструмент устанавливают элемент, регулирующий наклон полотна, что позволяет работать в местах с затруднённым доступом. Рамы делают двух вариантов. Они могут быть цельными или иметь возможность раздвигаться. На раздвижную раму доступно поставить полотно любой длины.
3. Полотно. Чтобы резать металл, его делают из очень твёрдых сплавов. Оно весьма тонкое и хрупкое. На всём протяжении присутствует множество небольших зубьев. Работа требует особой аккуратности. Покупать нужно такое полотно, которое имеет закалку. Если её нет, то оно будет очень быстро выходить из строя. Большей производительностью отличается элемент с редкими зубьями. Качественный срез способно обеспечить лишь то, у которого зубья расположены часто. В последнее время в продаже стали появляться биметаллические полотна.

@pilous-mim.kz

Форма рукоятки

Немаловажным конструктивным элементом инструмента можно назвать рукоятку. Рукоятка ручных ножовок может также классифицироваться по достаточно большому количеству признаков. К особенностям отнесем следующие моменты:

1. При изготовлении применяются различные материалы. В большинстве случаев рукоятка пластиковая, так как подобный материал легкий и выдерживает воздействие влаги. Также при изготовлении рукоятки может использоваться металл и дерево.
2. Форма также существенно отличается. В некоторых случаях она представлена простой рукояткой, в других элементом с отверстием.

Важно, чтобы рукоятка была удобной в применении, так как в противном случае длительное пиление может создать массу трудностей. Кроме этого, она должна надежно крепится к рабочей части, так как в противном случае оказываемая нагрузка приведет к повреждению соединения
