Как настроить окучник к мотоблоку

Своими руками

Самым важным исходным материалом для конструирования являются старые крышки для кастрюль. Здесь надо учесть тот факт, что указанное сырье должно быть выполнено из металла и не обладать эмалевым покрытием.

Оптимальный диаметр крышек составляет 40-50 сантиметров. Этого вполне достаточно, поскольку картофель погружает свои корнеплоды не очень глубоко — на 15-20 сантиметров.

Следующим шагом является заточка краев крышек. Эти действия лучше всего выполнять с помощью специального агрегата. Стоит уточнить, что эти элементы будут служить дисками для самодельного окучника на мини трактор. (Смотрите фото).

Важным моментом в производстве указанных элементов является форма крышек. Если они прямые, необходимо немного загнуть их края. Сделать это можно посредством молотка.

Для того чтобы агрегат на ваш мини трактор получился максимально удобным, следует сконструировать специальную тележку. Именно она оптимизирует процесс перемещения лопастей фрезы, которая разрыхляет грунт.

С целью выполнения поставленной задачи применяются трубы и втулки. Далее агрегат на мини трактор оснащается колесами, которые крепятся к раме конструкции.

Для удобства сооружения агрегата можно предварительно набросать соответствующие чертежи, на которых будут четко проступать все детали проекта. Подобные чертежи может сделать каждый, кто хоть немного знаком с указанным процессом.

Стоит отметить, что самодельный агрегат не обязательно строить согласно с какими-то эстетическими нормами. Самое главное, чтобы ваш культиватор-окучник для мини трактора бесперебойно функционировал и максимально качественно исполнял свои прямые обязанности. Тогда и картофель на вашем огороде будет чувствовать себя достаточно комфортно, что позволит собрать богатый урожай.

Эксплуатация

Купили вы окучник на мини трактор либо создали его своими руками, необходимо знать, как правильно, а значит, безопасно эксплуатировать данное устройство. В первую очередь надо сказать, что окучник способен выполнять несколько сельскохозяйственных операций:

  • окучивание.
  • рыхление почвы.
  • культивация.
  • нарезка борозд.

Важным достоинством агрегата является то, что его обладатель имеет возможность самостоятельно регулировать работу окучника в зависимости от условий и специфики процесса. К тому же, вес оборудования достаточно невелик, что позволяет легко устанавливать либо менять на нем специальные лапы. (Смотреть фото).

Еще одним важным плюсом указанного приспособления является простота его эксплуатации. Чтобы применять окучник, минитрактор не обязан обладать высоким показателем мощности, поскольку указанное оборудование относится к тяговому классу.

Вот так постепенно мы добрались до основных правил работы с окучником для картофеля.

  1. Прежде, чем агрегат будет запущен, необходимо внимательно осмотреть его на предмет надежности крепления всех рабочих элементов.
  2. Существует ряд манипуляций, которые следует проводить исключительно при выключенном минитракторе. Речь идет о следующих действиях:

регулировка деталей механизма;

  • установка тех либо иных элементов конструкции;
  • очистка конкретных деталей от грязи и частей растений;
  • ремонтные и профилактические манипуляции;
  1. Включать вал отбора мощности допускается только на минимальных оборотах.
  2. Во время движения окучника в зоне его действия не должны находиться люди.

По завершению рабочего процесса необходимо произвести тщательную очистку агрегата от грунта и остатков растительной массы. Внимательно следите за тем, чтобы оборудование было абсолютно чистым и сухим, прежде, чем отправите его на заслуженный отдых. Игнорирование данного правила приведет к нежелательным последствиям, которые могут помешать дальнейшей эксплуатации устройства.

В случае, когда планируется длительное хранение окучника, исключающее использование приспособления, все его рабочие поверхности должны быть обработаны солидолом. При необходимости привлечения аппарата к сельскохозяйственным мероприятиям указанную смазку требуется удалить.

В этом видео представлена информация о том, как соорудить описанное устройство в домашних условиях, потратив минимум времени и денежных средств.

Рассмотрим особенности каждого из них.

Обладают фиксированной шириной выполнения грунта и используются на очень легких мотокультиваторах мощностью до 4 лошадиных сил. Способны возделывать грядки размером 25-30 сантиметров по ширине, оснащены двумя боковыми крыльями и тонкой стойкой. Стойка предохраняет оснащение от перегрузок и повреждений механического характера.

Данное орудие может использоваться исключительно на сухих почвах, поскольку налипшая земля будет противодействовать работе подвижных элементов конструкции. Имеются листерные приспособления с регулируемой шириной обработки грунта. Их устанавливают на мототехнику большей мощности – от 4 лошадиных сил. Подобные агрегаты можно бестрепетно применять и на влажном грунте.

Двойной (2-рядный)

Осуществляет нарезку двух борозд перед высадкой посевов, а также применяется для окучки и разрыхления почвы. Включает в себя раму, на которой зафиксированы 2 окучника. При обработке земли ощутимо экономит время, поскольку располагает двумя рабочими элементами. Монтируется на мотоблоке посредством сцепки. По причине того, что для работы подобное устройство требует большого сопротивления, его применяют совместно с грунтозацепами.

Роторный активный

Взамен колес это орудие укомплектовывается роторами с зубьями винтового вида. Демонстрирует высокую производительность при создании, разрыхлении и окучивании картошки. Подходит для эксплуатации с 3-скоростными агрегатами (две передние и одна – задний ход). На первой передаче орудие окучивает посадки, а на второй передаче еще и откидывает почву с пространства между рядами посадок.

Однорядный

Технология посадки картофеля с применением мотоблока

Схема посадки в значительной степени зависит от модели мотоблока и сорта самого картофеля. Рекомендуется придерживаться следующих критериев:

  • ширина междурядий — от 55 до 65 см;
  • глубина посадки — от 10 до 12 см;
  • интервал между клубнями — от 25 до 35 см.

Важно следить, чтобы борозды получались ровными, а расстояние между рядами одинаковым. Это облегчит проведение последующих работ на участке, особенно если в дальнейшем тоже будет использоваться мотоблок

Для удобства можно разметить участок верёвками, натянутыми на необходимом расстоянии, или использовать самодельный маркер для разметки.

С помощью маркера можно разметить ряды для посадки картофеля

Создание культиваторной секции

Если не удалось найти/купить/снять культиватор, его можно изготовить самостоятельно.

Создать базовый культиватор довольно просто. По факту, это тот же самый плуг. Возле основания крепятся две пластины, которые образуют угол, направленный вперёд (в сторону колеса). Во время движения окучника пластины будут разделять почву на 2 части и окучивать поднятой землёй картофельные ряды.

Однако следует придерживаться следующих требований к данной детали:

  • общая ширина лопастей должна равняться 2/3 от междурядья кустов картофеля;
  • культиватор должен уходить под грунт на 10-15 см;
  • угол лопастей должен быть близок к 90 градусам – таким образом они будут идеально подхватывать почву.

После проведения полного спектра работ, должен получиться полноценный ручной окучник, идеально делающий свою работу в ходе выращивания картофеля.

Чтобы более детально ознакомиться с устройством и понять, как правильно изготовить такой самодельный окучник, можно посмотреть следующее видео:

Самостоятельное изготовление окучника

Своими руками сделать окучник помогут инструкции, а также понятные эскизы деталей с нужными размерами. Они представляют собой довольно простые конструкции. Любые тонкости и особенности всегда можно разглядеть на фото или видео процесса изготовления. Это позволит правильно и быстро установить все компоненты, чтобы впоследствии не переделывать работу.

Необходимые инструменты и материалы

Для работы следует подготовить целый ряд инструментов: слесарный (тиски, молоток, зубило, гаечные ключи), электрический (болгарка, электродрель с комплектом сверл, сварочный аппарат), разметочный (рулетка, штангенциркуль). Также надо запастись расходными материалами: абразивными кругами, сварочными электродами. Разметку наносят мелом, карандашом или фломастером. Удобно использовать для этих целей корректор текста в виде шариковой авторучки. Его легко наносить, за счёт образования тонкой линии точность раскроя увеличивается.

Если необходимый минимум рабочего инструмента есть практически у каждого умельца (или его можно попросить у знакомых), то с нужными материалами ситуация сложнее. В зависимости от принятой конструкции, потребуется различный сортамент метала и его количество. Не всегда у мастера под рукой есть такой ассортимент. Его придётся покупать. Однако в магазине или на складе могут отказать в продаже столь малого количества. В этом случае нужно искать альтернативные источники на производстве, в ремонтных мастерских или пунктах приёма металлолома. Для изготовления потребуются:

  • лист толщиной не менее 3 мм;
  • полоса 40 х 4, 50 х 5 мм;
  • труба профильная 15 х 15, 30 х 15 мм;
  • крепёжные детали (болты, шайбы, гайки).

Как сделать картофелесажалку своими руками: чертежиКартофель любим многими огородниками, поэтому его часто высаживают на земельных участках. При этом используют как…

Подготовительные мероприятия

Первоначально следует подготовить чертежи всех деталей и перенести их на плотную бумагу в масштабе 1 : 1. Затем вырезают картонные лекала, размещают их на поверхности металла так, чтобы оставалось как можно меньше обрезков. Болгаркой делают заготовки. Для этого абразивным кругом очерчивают контур на глубину до одного миллиметра, а затем выполняют полноценный раскрой. Гнут детали в тисках или подходящих оправках. Размечают отверстия при помощи штангенциркуля и сверлят ручной электродрелью или на станке.

К сведению! Для облегчения гибки детали предварительно нагревают паяльной лампой, газовой горелкой или в печи.

Изготовление окучника листерного типа

Основная деталь почвообрабатывающего инструмента такого типа – лемех. Это плуг окучника для мотоблока, который врезается в землю. Построение конструкции необходимо начинать именно с него. Для повышения прочности лемех желательно закалить. Однако это накладывает ограничение на перечень материалов для его изготовления. Следует использовать углеродистые низколегированные стали. Они хорошо поддаются закалке и обработке резанием. Крепится лемех к передней части при помощи болтового или сварного соединения. В последнем случае закалку проводят после сборки.

Переднюю часть изготавливают из стального листа толщиной 3 мм. Сгибают его в двух плоскостях. Для придания детали плавных изгибов и переходов её предварительно нагревают до 900 °C. Нижняя часть должна сопрягаться с лемехом без зазоров или перекосов. Для подгонки деталей их подгибают или подрезают. С двух сторон сопрягают переднюю часть с отвалами. При этом контролируют плавность форм и переходов. Подошву делают из стальной полосы шириной 5 см, толщиной 5 мм. Кронштейн вырезают из профильной трубы сечением 30 х 15 мм.

Дискового окучника

Своими руками навесное оборудование для мотоблока можно изготовить из старого газового баллона. При этом вырезают верхнюю часть и дно. Края заготовок обрабатывают болгаркой или заточным станком. В центре сверлят отверстие для крепления к стойке. Последнюю изготавливают из стальной трубы диаметром 26 мм. Траверсу, на которой крепятся стойки, делают из металлического профиля сечением 40 х 40 х 3 мм. Сцепку с мотоблоком самодельного дискового окучника варят из толстостенного стального проката.

Сборка

Собирают все детали в единое целое на ровной поверхности. Для предотвращения смещения применяют зажимы или струбцины. Болтовые соединения предварительно скручивают. Места сварных соединений зачищают от ржавчины, окалины или старой краски. Постепенно соединяют элементы и фиксируют их точечными прихватками. Когда конструкция станет жесткой, проверяют её соответствие чертежу, а также плавность перемещения подвижных деталей. После этого выполняют окончательную сварку.

Применение окучника при возделывании почвы


Окучник должен, преодолевая сопротивление почвы поднимать её с ровной площадки вверх, создавая гребень. Заострённый конец должен быть опущен ниже поверхности на заданную глубину. Он поднимает и взрыхляет почву, а для того, чтобы направить грунт к основанию растения существуют направляющие плоскости, создающие развал на обе стороны. Конструкция окучника для мотоблока сверху смотрится как стрела, сбоку лопасти похожи на крылья бабочки. Конструкторские доработки касаются обводов, уменьшающих сопротивление, делающих гребень выше или шире. Принцип работы такого окучника не изменяется – он рыхлит, вынимает слой почвы и окидывает к основанию растений, посаженных в ряд. Таким же способом происходит нарезка борозд под посадку картофеля.


Другой вид окучников для мотоблоков представляет собой парные диски. За счёт тонкого обода конструкция входит в почву на заданную глубину с малым сопротивлением. Их не протягивают в неподвижном состоянии, они крутятся, и тем самым преодолевают сопротивление с меньшим усилием. Но для того, чтобы диски создавали гребок, у них должен быть отрегулированный угол наклона по вертикали и угол разбега. Расстояние между дисками на раме выставляют соответственно ширине обрабатываемого ряда. Посмотрите на видео, как окучивают картошку мотоблоком на каменистой почве Симферополя:

Условно все окучники по форме и принципу работы называют:

  • листерные;
  • дисковые.

При этом листерные имеют различные формы изгиба плоскостей, углубляющаяся в землю стрела может иметь массивный наконечник. Закрылки или лемеха имеют изгиб, наклон, могут иметь регулируемый и настраиваемый профиль.

Пары дискового окучника для мотоблока должны совпадать по размеру, обводу и весу. Иначе гребень ровным не получится. Система регулирования углов схода и наклона позволяет установить нужный профиль гребка.

Приспособление облегчило и ускорило окучивание картофеля мотоблоком – видео

Пошаговое изготовление листерного окучника

Простая конструкция листерного, или плугообразного окучника отдает ему предпочтение перед другими устройствами. Для его изготовления:

  1. Берут лист железа, изгибают его в форме крыльев. Части обрабатывают болгаркой и сваривают в местах соединения
  2. Чтобы прикрепить окучник к мотоблоку, необходимо взять кронштейн. Соединяем Т-образный поводок с ним двумя болтами.
  3. Стопор вставляют в квадратную трубу и прижимают с внешней стороны.
  4. Кронштейн с окучником поворачивают, фиксируя двумя болтами, так, чтобы поводок находился вдоль продольной оси.
  5. Гайками закрепляют положение.

На деталях окучника можно сэкономить, заменив лист стали ненужной крышкой от кастрюли диаметром от сорока до шестидесяти сантиметров. Нехитрое приспособление изгибают с помощью молотка, затачивают края. Простой окучник готов к применению.

Кронштейном будет полоса стали в четыре миллиметра, а для полевой доски нужен лист, толще этих деталей на один миллиметр. Основной конструкцией, несущей нагрузку, будет стойка. Поэтом она должна быть надежна и устойчива.

Листерную модель окучника может изготовить даже несведущий в слесарном деле человек. Устройство препятствует перегрузке мотоблока, когда техника заглубляется в плотные слои грунта.

Какой окучник лучше для мотоблока


Окучивание мотоблоком будет эффективным в том случае, если было правильно подобрано навесное оборудование. Существует несколько видов окучников, которые представлены на рынке в большом ассортименте.

Листерный (с фиксированной шириной)

Оборудование можно использовать на агрегатах с мощностью до 3,5 л. с., оно подходит для обработки узких междурядий (ширина 25-30 см). Конструкция состоит из двух специальных крыльев, которые неподвижно надежно зафиксированы. Стойка модели очень тонкая.

Недостатком оборудования можно назвать налипания земли при ее высокой влажности.

Окучник с переменной шириной захвата

Оборудование позволяет регулировать ширину междурядий, поэтому с его помощью можно обрабатывать грядки, размеры и ширина которых разнообразная.

Окучник подходит для мотоблоков разного типа, например, для агрегатов Нева МБ 2 и МБ 1, Агро, используется и для моделей с высокой мощностью.

Недостатком устройства можно назвать высокие энергозатраты.

Дисковый


Удобный и очень простой инструмент окучивает растения, подготавливает борозды для последующей высадки семян. Его конструкция состоит из специальных дисков, которые устанавливаются под углом.

На сегодня данная модель является наиболее эффективной для окучивания, но при этом имеет большую стоимость.

Голландский

В этом окучнике крылья вращаются в вертикальной и горизонтальной плоскости, благодаря чему вспашка земли происходит более качественно и без больших затрат энергии. Несмотря на такую эффективность, стоимость окучника является доступной.

Роторный активный окучник


Его еще называют пропеллерным и относят к оборудованию нового поколения. При работе окучник не только разрыхляет почву, но и подсыпает ее к корням растений.

Недостаток модели – она подходит не для всех мотоблоков, так как работать с оборудованием можно лишь на второй передаче, которая есть не у каждого агрегата.

Нельзя сказать, какой окучник будет лучше для работы на участке. Выбор оборудования зависит от типа работ, условий и цены. Альтернативой может быть использование самодельных окучивателей, которые можно крепить к любому мотоблоку.

https://youtube.com/watch?v=l3txV87W1aM

Инструкция

Начать хотелось бы с рассмотрения процесса изготовления дискового окучника, потому что данный тип устройства является наиболее востребованным на сегодняшний день.

Кроме того, использование данного вида окучника позволяет синхронизировать его с возможностями вашего мотоблока, т.е. регулировать мощность и скорость движения.

Устанавливая разные по диаметру размеры дисков, можно производить окучивание кустов картофеля различной длины.

Дисковый окучник

Многие задаются вопросом – как сделать окучник для мотоблока своими руками? В домашних условиях это вполне реально, если следовать определенным рекомендациям. Итак, опишем процесс изготовления поэтапно (для примера возьмем дисковый окучник для мотоблока Нева):

  • Для изготовления нам понадобятся резаки от старой сеялки, либо листы металла толщиной 2 мм. Крепятся они при помощи подшипников с сальниками.
  • Поставить их нужно под углом друг к другу. Расстояние между нижними частями дисков должно соответствовать ширине колеи мотоблока. Соединяются они сварочным методом, либо при помощи обычных болтов.
  • Здесь нужно выполнять строгую рекомендацию – диски должны быть симметричны друг к другу. В противном случае, мотоблок с окучником будет заносить в сторону, что существенно усложнит весь процесс работы.
  • Кроме самих дисков, в конструкцию окучника входят винтовые талрепы, поводок Т-образного типа и стойки. Талрепы, в данном случае, выполняют регулировочную функцию поворота дисков вдоль вертикальной оси.
  • Окучник для мотоблока своими руками, чертежи и фото которого вы видите внизу, должен быть сделан в строгом соответствии с размерами. Импровизация конечно быть, но при первом опыте сборки лучше всего воспользоваться чужими наработками.
  • В зависимости от возможностей, можно сделать фиксированную и регулировочную ширину захвата. Второй метод более удобный, ведь можно менять междисковое расстояние путем простой перестановки стоек.
  • Для агрегации окучника с мотоблоком нужно воспользоваться кронштейном сцепки, на котором отсутствует грядиль. Поводок окучника крепится к сцепке при помощи стопора, соединяясь болтами и шайбами. Сам стопор вставляется внутрь квадратной трубы, после чего затягивается.

Таким же способ изготавливается и дисковый окучник для мотоблока Салют, ведь сама конструкция и способ соединения с мотоблоком полностью идентичны с Невой.

Активный окучник

Для изготовления такого окучника нам понадобится ровно такой же перечень материалов и инструментов, которые мы использовали при изготовлении дискового окучника:

  • сварочный аппарат;
  • листовое железо;
  • болгарка;
  • крепежные соединения.

Используя подобный инструментарий, можно изготовить активный окучник для мотоблока МТЗ, Пахарь, Чемпион, Карвер, Хускварна, Лифан. Принцип изготовления во многом схож с дисковым вариантом:

  • Оси также нужно подогнать под параметры мотоблока, а сами детали привариваются при помощи сварочного аппарата.
  • Как уже сообщалось ранее, такой вид окучника предъявляет определенные требования к мотоблоку. У него должно быть две передние передачи, а также ВОМ – вал отбора мощности. Многие продавцы мотоблоков, говоря о том, ч то у мотоблока две передачи, подразумевают одну заднюю и одну переднюю.
  • Так что при покупке нужно уточнять этот момент.
  • Целесообразным будет изготовление нескольких втулок с кронштейнами, а также дополнительных лопастей из металла.

Двухрядный окучник

Окучник двухрядный представляет собой тот же листерный вид окучника, но в двойном объеме. Рассмотрим весь процесс работы поэтапно:

  • Для работы нам понадобится лист металла толщиной порядка 3 мм. Из данного материала необходимо сварить основание окучника.
  • В качестве кронштейна можно использовать полосу из стали 4 мм. Полевая доска изготавливается из листа стали толщиной 5 мм.
  • Стойка окучника берет на себя основную нагрузку при работе. Поэтому, нужно позаботиться о том, чтобы она была наиболее устойчивой и надежной, в сравнении с остальными деталями окучника.
  • Крылья окучника можно изготавливать из листа стали толщиной 2 мм. Их нужно немного изогнуть, используя трубу нужного диаметра.

В принципе, на этом и заканчивается процесс изготовления двухрядного окучника. Можно еще сделать регулируемую систему крыльев окучника, которые крепятся к основанию по шарнирной технологии. В хвосте конструкции предусмотрены штанги, регулирующие угол наклона крыльев.

В остальном же принцип изготовления полностью идентичный, что и у фиксированного листерного варианта.

https://youtube.com/watch?v=fSGR4FlZuFY

Устройство дискового типа

Устройство окучника дискового типа состоит из рамы на двух колесах и двух подвешенных дисковых элементов. Если более подробно рассматривать все составляющие элементы, то можно выделить следующие:

поводок Т-образного типа;

винтовые тарлепы – 2 штуки. За счет этих элементов осуществляется регулировка угла поворачивания дисковых элементов по вертикали;

стойки – 2 штуки;

диски – 2 штуки.

Регулировка стоек обеспечивает удобное изменение расстояния между краями дисковых приспособлений. По этой причине можно выбирать такой размер ширины, который нужен – от 35 см до 70 см.

Это важно: для колес нужно выставлять размер диаметра около 70 см и ширину от 10 до 14 см. Иначе можно повредить и испортить растения во время окучивания

Если нужно выставить у дисковых элементов одинаковый размер углов поворотов, то нужно отрегулировать тарлепы. Без этого окучник буде тянуть постоянно в боковую сторону. А вот уровень наклона у дисковых элементов не регулируется и в основном всегда держится на одном уровне.

Как он работает?

Прибор прикрепляется к мотоблоку на кронштейн сцепления без грядителя. Это осуществляется стопорным элементом двумя болтами и шайбами плоского вида. Наиболее удобный рабочий процесс с ним осуществляется на первых пониженных передачах. Принцип работы этих окучников состоит в следующем: дисковые элементы во время движения загребают почву и делают при окучивании валик, присыпая землей растения.

Вращательные движения дисковых элементов обеспечивают измельчение почвы и дополнительно рыхлят ее.

Полезно знать: если используется двухрядный окучник для окучивания картофеля, то необходимо установить на сцепление два прибора на расстоянии, которое будет равно междурядий.Кроме этого этот инструмент имеет следующие достоинства:

за счет него получаются высокие и ровные гребни междурядий;

легкость и удобство при работе;

небольшие энергозатраты.

Однако не все так хорошо, есть и отрицательные стороны. Эти приспособления по сравнению с другими видами стоят в 3, а порою даже в 4 раза дороже. Конечно, на стоимость влияет целый ряд факторов:

размер диаметра и толщины дисковых элементов;

материал, из которого изготовлен инструмент – сталь простого или легированного типа;

устройства регулировки.

При покупке необходимо учитывать все нюансы. Если же покажется что этот прибор слишком дорогой, то его можно изготовить своими руками. Тем более изготовление не совсем уж такое сложное.

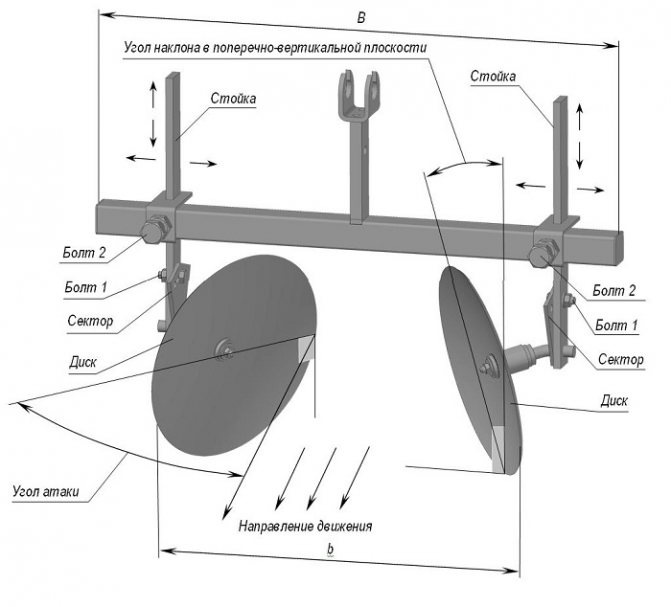

Чертеж

Нажмите на картинку, чтобы увеличить

Перед тем как начать изготавливать самостоятельно дисковый окучник, необходимо ознакомиться с чертежами этого инструмента.

Благодаря им, можно с наибольшей точностью сделать этот инструмент с первого раза, и он прослужит долгое время.

Самостоятельное изготовление окучника

Конечно, изготовление окучника простым занятием назвать нельзя. Здесь понадобится умение проведения сварочных и слесарных работ. Но зато это позволит вам сэкономить довольно приличную сумму и сделать устройство, наиболее удобное для пользователя.

Для проведения работ могут понадобиться следующие инструменты:

  • Дуговой сварочный аппарат.
  • Дрель электрическая с набором надёжных свёрл разного диаметра.
  • Болгарка и несколько насадок и дисков в комплекте.
  • Наждак электрический.
  • Газовая горелка, предназначенная для нагрева металла при его закаливании.
  • Верстак с тисками.
  • Различные напильники.
  • Расходный крепёжный материал (болты, гайки, заклёпки).

Читать также: Vbus что это такое на распиновке

Изготовление окучника листерного типа

Для изготовления такого приспособления необходимо из листа стали толщиной 2 мм вырезать две одинаковые части. Затем нужно выгнуть эти пластины так, чтобы радиусы изгиба совпадали. После чего производится сварка этих поверхностей и обработка швов, чтобы получить идеально ровную плоскость. Качество зачистки существенно влияет на лёгкий ход устройства и отсутствие забивания грунтом плохих стыков.

Особое внимание нужно уделить прочности стойки окучника, так как она несёт основную нагрузку при работе устройства. Изготовив два таких устройства и соединив их своеобразным способом, получим устройство для двухрядной обработки почвы

Изготовив два таких устройства и соединив их своеобразным способом, получим устройство для двухрядной обработки почвы.

Если изготовить такое приспособление с регулируемой системой крыльев, основываясь на шарнирном соединении и установив на конце прибора подвижные штанги, регулирующие угол наклона конструкции, получится регулируемый двухрядный окучник.

Дисковый окучник для мотоблока

Изготовление дискового устройства можно произвести с помощью подручного материала, что позволит значительно уменьшить его стоимость.

Основные этапы изготовления дискового устройства:

  • Из стального листа толщиной 2 мм вырезаем два круглых диска и затачиваем их края для уменьшения сопротивления при врезании в почву.
  • При помощи молотка делаем изгибание элементов: одна сторона должна быть вогнутой, другая получается выпуклой. Такая форма диска лучше загребает землю и присыпает ею растения.
  • Специальными крепёжными болтами и сваркой соединяем между собой стойки, тарлепы и Т-образный поводок.
  • Сами колёса дискового устройства соединяем переходниками.
  • Расстояние между дисками делается равнозначным размеру междурядий.
  • Угол поворота дисков по вертикали обеспечивается за счёт тарлепа.
  • Затем всё устройство через поводок крепится к кронштейну мотоблока при помощи болтов и стопорных элементов.

Заключение

Картофель в нашей стране является очень важной культурой, не даром ведь его называют «вторым хлебом». В связи с этим, очень многие дачники спешат в конце мая на свои участки, чтобы посадить картошку, которой можно прокормиться в течение всего следующего года

Можно конечно делать это вручную, но это очень трудоемко и долго. К тому же, при наличии мотоблока, можно воспользоваться им в сочетании со специальным навесным оборудованием – окучником. Изготовить его самостоятельно не представляет особых проблем, если у вас есть в наличии необходимый перечень инструментов и материалов.

В данном случае, мы не упоминаем о наличии необходимых навыков работы с данными инструментами, потому что это само собой разумеющееся.

Таким образом, с помощью минимальных вложений можно изготовить вполне работоспособный окучник для агрегации с мотоблоком, ни чем не уступающий покупным аналогам.

Также вам может заинтересовать статья про окучник для мотоблока Нева.

Будет полезна траворезка своими руками для подсобного хозяйства видео.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
