Подъемный кран своими руками

Подъемник

Современные подъемники по видам делятся на:

• Ножные. Они способны поднимать тяжелые грузы, весом до 2 тонн на высоту 8 метров.
• Телескопические. К их преимуществам относится: небольшой вес и компактность. Эти устройства способны поднимать грузы на рабочую высоту до 150 кг.

Они, в свою очередь, делятся на:

При выборе подъемника стоит учитывать несколько факторов: их габариты, грузоподъемность, сферу применения.

Чтобы сделать подъемник своими силами, подготовьте материалы и предварительный чертеж. Для его сооружения нам потребуются:

• лебедка, изготовить которую можно из барабана и троса;
• трубы;
• электропривод.

К преимуществам строительных подъемников относятся:

• маневренность;
• высокая грузоподъемность;
• безопасность;
• удобство в эксплуатации.

Использование

Прежде всего нужно заявить, что электропривод только меняет положение запорного механизма. Управление же данным устройством реализовывают термостаты, термостатические таймеры либо другие устройства, каковые отправляют электрический ток на электромотор механизма.

Как пример рассмотрим работу данного устройства в системе защиты от затопления, которая может использоваться как для водоснабжения, так и отопления.

Итак, кроме запорной арматуры, она в себя включает:

• Датчики протечки.
• Контроллер.

Работает подобная система следующим образом:

• Датчики находятся в местах, где имеется громаднейшая возможность скопления воды в случае затопления. Принцип работы данного устройства основан на том, что вода замыкает два контакта, в следствии чего отправляется импульс на контроллер.
• Контроллер по окончании получения сигнала с датчика отправляет электрический ток на электромотор.
• Электрический привод со своей стороны перекрывает вентиль и тем самым блокирует водоснабжение. Включить подачу воды затем возможно самостоятельно, надавив кнопку на корпусе привода.

Материалы и инструменты

Самое главное, при изготовлении подъёмного крана, это использовать качественный инструмент материалы. Это даст гарантию тому, что конструкция получится крепкой и безопасной.

Трос должен иметь минимальное растяжение, это даст больший выигрыш в силе при использовании системы блоков. Фурнитуру, используемую для обвязки необходимо брать только металлическую. Пластиковая фурнитура не выдерживает сильных нагрузок и ломается в неподходящий момент. В качестве крепежа отдельных частей самодельного крана следует выбирать метизную продукцию повышенной прочности.

Если предполагается использование лебёдки, то её грузоподъёмность не должна быть менее 500 килограмм. Оптимальным выбором будут лебёдки, способные поднять груз весом в 1 тонну и более.

В заключение хочется ещё раз напомнить о необходимости соблюдения техники безопасности при работе с подъёмными механизмами. Также, независимо от того, является ли кран покупным или же сделан своими руками, перед началом работы следует провести его осмотр.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

​2 мини-крана, чтобы поднять блоки на второй этаж

И, в завершении статьи, два самодельных подъёмника, которые упростят вам строительство каменного дома.

Я возвожу дом из газосиликатных блок. Когда дошли до второго этажа, блоки стало тяжело поднимать. Подумал и сделал вот такой кран из профильных труб и электрического тельфера.

Узлы крана крупным планом.

Грузоподъёмность крана для подъёма блоков 150 кг.

Высота мини-крана с поворотной стрелой наращивается. При необходимости, конструкция легко разбирается и перевозится в багажнике легкового автомобиля.

Опорная площадка крана.

Фото со строительства.

Второй разборный мини-кран от rugeto. В видео подробно показаны узлы подъёмника, который пользователь сделал за два дня из подручных материалов на основе электрического тельфера. По словам rugeto, кран упростил все работы по строительству каменного дома и обошелся дешевле, чем заводские модели.

Принцип работы

На сегодняшний день существует два типа датчиков:

• Проводные приборы, которые соединяются с контроллером при помощи проводов;
• Беспроводные – посылают на контроллер радиосигнал.

В любом случае, схема работы системы следующая:

• При погружении датчика в воду, его полюса замыкаются, в результате чего прибор подает сигнал контроллеру.
• Далее контроллер передает электрический импульс на водяной кран с электроприводом, который перекрывает подачу воды.

На закрытие крана после срабатывания датчика уходит не более пятнадцати секунд. Чтобы возобновить подачу воду, нужно нажать на специальную кнопку, расположенную на корпусе электропривода. Грамотно установленная система гарантирует защиту от внезапной протечки водопровода или системы отопления.

Таль для гаража: изготовление привода

Таль для подъема грузов можно изготовить самостоятельно. За его основу берут тормозной рычаг, который раньше стоял на грузовом автомобиле. В машине такой рычаг способствует подводу колодок и уменьшению зазора между ними.

Чтобы сделать таль своими руками, нужно обладать навыками электросварочных и токарных работ.

Вал разжимного кулака обрезают до нужного размера при помощи токарного станка. Вал оснащают двумя шайбами. Вся конструкция называется намоточным барабаном. Одну шайбу оснащают изнутри кольцом так, чтобы оно не мешало свободному прохождению троса.

Как делать привод:

Перед изготовлением подъемника необходимо подготовить чертежи. Готовое приспособление можно использовать, чтобы поднять и спустить центробежный насос и другие виды грузов. В качестве альтернативы этому виду крана можно сделать гидравлический кран «Гусь».

Для подъема двигателя и кузова в гараже понадобится специальный механизм. Стоят они дорого, поэтому сэкономить можно на самостоятельном изготовлении. Для этого необходимо предварительно ознакомиться с видами подъемных механизмов и их функциональностью. После выбора вида механизма нужно заняться составлением чертежей и плана сборки конструкции. Для самостоятельного изготовления лучше обладать навыками токарных работ и навыками в сборке механизмов.

Источник

Как сделать подъемник своими руками

В строительстве во время проведения монтажных работ далеко не всегда есть возможность подогнать подъемный кран. Тогда возникает вопрос, как поднять груз веревкой. И здесь находит свое применение простой полиспаст. Для его изготовления и полноценной работы нужно сделать расчеты, чертежи, правильно подобрать веревку и блоки.

Подготовка базы – схема и чертеж

Прежде чем приступать к сооружению полиспаста своими руками, нужно внимательно изучить чертежи и подобрать подходящую для себя схему. Опираться следует на то, как вам будет удобнее разместить конструкцию, какие блоки и трос имеются.

Случается, что грузоподъемности блоков полиспаста недостаточно, а сооружать сложный многократный подъемный механизм нет времени и возможности. Тогда применяют сдвоенные полиспасты, представляющие собой комбинацию из двух одинарных. Этим устройством также можно поднимать груз таким образом, чтобы он двигался строго вертикально, без перекосов.

Как подобрать веревку и блок

Важнейшую роль в построении полиспаста своими руками играет веревка

Важно, чтобы она не растягивалась. Такие канаты называют статическими

Растяжение и деформация гибкой связи дает серьезные потери эффективности работы. Для самодельного механизма подойдет синтетический трос, толщина зависит от веса груза.

Материал и качество блоков – показатели, которые обеспечат самодельным подъемным устройствам расчетную грузоподъемность. В зависимости от подшипников, которые установлены в блоке, меняется его КПД и это уже учтено в расчетах.

Но как поднять груз на высоту своими руками и не уронить его? Чтобы обезопасить груз от возможного обратного хода, можно установить специальный фиксирующий блок, который позволяет веревке двигаться только в одном – нужном направлении.

Пошаговая инструкция для подъема груза через блок

Когда веревка и блоки готовы, схема выбрана, а расчет произведен, можно приступать к сборке. Для простого двукратного полиспаста понадобятся:

• ролик – 2 шт.;
• подшипники;
• втулка – 2 шт.;
• обойма для блока – 2 шт.;
• веревка;
• крюк для подвеса груза;
• стропы – если они нужны для монтажа.

Пошагово подъем груза на высоту осуществляется так:

1. Соединяют ролики, втулку и подшипники. Объединяют все это в обойму. Получают блок.
2. Веревку запускают в первый блок;
3. Обойма с этим блоком жестко крепится к неподвижной опоре (железобетонная балка, столб, стена, специально смонтированный вынос и пр.);
4. Затем конец веревки пропускают через второй блок (подвижный).
5. К обойме крепят крюк.
6. Свободный конец веревки фиксируют.
7. Стропят поднимаемый груз и соединяют его с полиспастом.

Самодельный подъемный механизм готов к использованию и обеспечит двойной выигрыш в силе. Теперь, чтобы поднять груз на высоту, достаточно потянуть за конец веревки. Огибая оба ролика, веревка поднимет груз без особых усилий.

Можно ли объединить полиспаст и лебедку

Если к самодельному механизму, который вы построите по этой инструкции, присоединить электрическую лебедку, получится самый настоящий подъемный кран, выполненный своими руками. Теперь для подъема груза не придется напрягаться совсем, лебедка все сделает за вас.

Даже ручная лебедка сделает подъем груза комфортнее – не нужно стирать руки о канат и переживать, чтобы веревка не выскользнула из рук. В любом случае, крутить ручку лебедки куда проще.

В принципе, даже вне стройплощадки умение в походных условиях с минимумом инструментов и материалов соорудить элементарный полиспаст для лебедки – очень полезный навык. Особенно оценят его автомобилисты, которым посчастливилось застрять на машине где-нибудь в непроходимом месте. Сделанный на скорую руку полиспаст значительно увеличит производительность лебедки.

Переоценить значение полиспаста в развитии современного строительства и машиностроения сложно. Понимать принцип действия и визуально представлять себе его конструкцию должен каждый. Теперь вам не страшны ситуации, когда нужно поднять груз, а специальной техники нет. Несколько шкивов, веревка и смекалка позволят обойтись без привлечения крана.

Самодельный подъемник и мини-кран: недорого и эффективно

Строить дом в одиночку можно, но сложно. Особенно, если приходится класть каменные стены, поднимать на второй этаж кирпичи, или «закидывать» на перекрытие песок и мешки с цементом. Чтобы не надорваться. Сэкономить на заказе крана и, вообще, упростить себе задачу, многие пользователи FORUMHOUSE делают мини-краны и подъёмники. В этой статье мы расскажем о двух удачных конструкциях.

• Автоматический подъёмно-разгрузочный механизм для сыпучих материалов
• Самодельный кран на основе электротельфера для подъёма газобетона

Как сделать кран для подъёма шлака, опилок и песка

Я строю дом. Стараюсь обходиться без помощников. Хочу засыпать чердачное перекрытие утеплителем — 20 кубов опилок и 10 кубов шлака. Возраст уже не тот, чтобы бегать туда-сюда с вёдрами. Решил изготовить разборный автоматический подъёмник для сыпучих материалов. И вот, что у меня получилось.

Чтобы сделать самодельный подъёмник вам нужны:

• Электрический тельфер, мощностью 0.9 кВт с максимальной грузоподъёмностью 500 кг.
• Корыто или кузов от садовой тачки, грузоподъёмностью 250 кг.
• 12-я стальная двутавровая балка.
• 8 шт. подшипников для роликов.
• Электрический кабель.

Сначала изготовьте каретку. Как она устроена, видно на фото.

Закрепите балку, на торце которой приварена ограничительная пластина и кронштейн ролика движения каретки.

Внутренний ограничитель (упор для каретки на чердаке) разъемный. Тельфер в сборе с кареткой загоняется на двутавровую балку, после чего прикручивается ограничитель.

Важно!

Балка установлена с уклоном 3 см на 1 погонный метр.За счёт этого каретка с грузом сама заезжает на чердак .

Обратно на торец балки каретка вытягивается верёвкой, перекинутой через ролик. Эта же верёвка удерживает каретку, чтобы груз, после подъёма, бесконтрольно не поехал к месту разгрузки.

Тельфер ставится в горизонтальное положение. Уровень пользователь отрегулировал набором граверных шайб.

К балке приварены держатели струны, на которой закреплён электрический кабель.

Важно!

Кабель подвижен.

Подъёмник работает так:

• Загружаете корыто сыпучкой.
• Поднимете груз наверх.
• Загоняете корыто на место разгрузки.
• Для разгрузки, опустите корыто на перекрытие. Замки подъёмника автоматически отсоединяются.
• Произведите разгрузку.
• Вытяните каретку с помощью верёвки на торец двутавра.
• Опустите корыто вниз.
• Закрепите замки.
• Загрузите корыто.
• Повторите операцию.

Подъёмником я загрузил на чердак 12 кубов шлака. Устройство отработало на ура. Ни одной поломки. Разобрал и положил его для следующего строительства.

Подъёмник понравился участникам портала и у них появились вопросы к его создателю.

• Почему не использовали стандартную каретку? Ограничение по высоте?
• Насколько выгоден этот механизм? Не дешевле нанять пару разнорабочих. Сделать блок и поднять на второй этаж груз на верёвке? Думаю, дня за 3, управились бы. Опилки ещё легче. Можно и по лестнице в мешках потаскать. ​​

Отвечаю по пунктам:

• В продаже не было нужной мне каретки. Те, чтобы были, дорогие и их нужно переделывать.
• Ограничение по высоте есть. От перекрытия до бруса всего 1.8 м. Пришлось вписать в эти параметры каретку с самосвальным корытом.
• Я строю не первый дом и, поднимать груз, через блок, вдвоём, то ещё удовольствие.
• С электрическим подъёмником работаешь один. Ни от кого не зависишь. Подъёмник пригодится для строительства бани, гаража, где он потом и останется.

Технология сборки крана своими руками

При наличии определенных навыков собрать механизм собственноручно не составит труда

Для этого важно составить предварительный чертеж конструкции, грамотно выбрать материалы и четко следовать инструкции сборки

Схемы и чертежи

Ниже представлены примерные чертежи гидравлического крана. Точные расчеты требуется производить самостоятельно, исходя из параметров конкретного гаража.

Выбор материала

Для самостоятельного построения гаражного подъемника рекомендуется сначала закупить весь требующийся материал:

1. 3 стальных уголка с параметрами 7.5х7.5х0.8 сантиметров.
2. «Червячный» редуктор, минимальная грузоподъемность которого начинается от 300 килограмм, а придаточный показатель – 60 килограмм.
3. Крепкая стальная плита толщиной в один сантиметр. При наличии старого станка по металлу можно ее взять из него, посторонней помощи для этого не понадобится.
4. Около 10 подходящих болтов.
5. 2 плотных металлических цепи с диаметром от двух до трех сантиметров. Кран предназначается для работы с очень тяжелыми материалами – следует внимательно следить за качеством металла.
6. Крюк.
7. Стальной трос диаметром 5 миллиметров.
8. 2 шпонки с разными параметрами в форме звездочки.

Пошаговая инструкция построения

Процесс сборки и установки самодельного гаражного крана не выглядит сложным:

• стальные уголки требуется установить на параллельных стенах;
• на них закрепить стальную плиту с помощью болтов «М8»;
• на плите зафиксировать «червячный» редуктор;
• установить шпонку большего размера на приводном вале;
• на заранее обозначенном месте просверлить дырку, провести в нее цепь и сомкнуть ее в кольцо;
• зафиксировать шпонку меньшего размера на выходном вале редуктора;
• просверлить в плите еще 2 отверстия;
• продеть через отверстия вторую цепь, где один конец окажется на маленькой шпонке, а на втором установлен крюк.

Самостоятельная установка крана имеет ряд важных преимуществ. Например, стоимость самодельного механизма почти в два раза ниже покупного.

Мини-кран из металлолома

Ещё один вариант подъёмного механизма из металла, «валяющегося под ногами», сделал участник портала с ником Петр_1.

По словам Петр_1, причина строительства крана — дом становится всё выше, а блоки и бетон всё тяжелее. Поэтому, произведя ревизию «ненужных вещей», пользователь изготовил полностью разборный кран грузоподъёмностью в 200 кг.

Петр_1

Думаю, мой кран может и больше поднять, но перегружать его я не стал. Кран разбирается на части весом 30-60 кг и спокойно перевозится в прицепе легкового автомобиля. На багажнике вожу стрелу. В статике испытал конструкцию весом в 400 кг. Обычно поднимаю груз весом до 150 кг. Мне для моих строительных нужд этого вполне достаточно.

За один раз кран, при вылете стрелы в 5 м, поднимает 10 блоков весом по 15 кг, или четыре 15-ти литровых вёдер с раствором.

Конструкция крана представляет собой сборную «солянку» из того, что было под рукой. Перечислим основные детали:

поворотный узел – ступица от грузовика;

Ступица от автомобилей, грузовиков и сельхозтехники часто используется для изготовления поворотного узла в самодельных кранах. Главное — просчитать действующие на неё и крепёж нагрузки.

стрела сделана из трубы диаметром 75 мм;

выносные опоры и основание- прямоугольная труба сечением 8х5 и 8.5х5.5 см;

основание башни – «200-й» швеллер;

червячные редукторы для стреловой и грузовой лебёдки.

трёхфазный электродвигатель с реверсом, мощностью 0.9 кВт, переделанный на питание от сети 220 В;

Кран получился мобильным, и его, опустив стрелу, можно переместить с места на место, перекатывая на колёсиках по утрамбованному грунту. Регулировка по уровню осуществляется при помощи винтовых опор.

Металл, редукторы и ролики куплены на вторчермете. Новые только трос и подшипники.

Вес крана без противовеса – около 250 кг. Себестоимость конструкции, с учётом покупки расходников — отрезных дисков для УШМ, электродов для сварочного инвертора и краски, – 4 тыс. руб.

Петр_1

Кран, + время на токарные работы, + подбора комплектующих и примерка узлов, я сделал за 3 рабочих дня. В дальнейшем, по окончании работ, полностью разберу его.

Склейте мачту и стрелу

Скрепите двухсторонним скотчем боковые детали В, разметьте центры и просверлите отверстия сквозь обе детали.

1. Для боковых деталей В и просгавок С выпилите две заготовки размерами 19x38x660 мм. (Мы использовали клен.) Из каждой заготовки сделайте одну боковую деталь и одну проставку. Закрепите в патрон сверлильного станса сверло Форстнера диаметром 25 мм и сделайте в каждой боковой детали пять отверстий (рис. 2, фото В)

2. Для сборки мачты подготовьте пару прижимных планок размерами 19x57x610 мм. (Мы взяли обрезки МДФ.) Оклейте одну сторону прижимных планок малярным скотчем, чтобы избежать их приклеивания к деталям. Наклейте скотч на одну сторону каждой боковой детали В, ограничивая места расположения проставок С в соответствии с рис. 2. (Толщины скотча достаточно, чтобы удержать прижимные планки от смещения и легко удалить излишки клея.) Склейте детали мачты (фото С и D).

Приклейте проставки С к одной боковой детали В. Нанесите клей и положите сверху вторую боковую деталь мачты.

Зафиксируйте детали между выравнивающими планками, а затем сожмите струбцинами вертикально. Нижняя проставка С и обе боковые детали В должны быть выровнены у основания.

3. Разметьте на боковой детали В мачты центр 5-миллиметрового отверстия для оси стрелы (рис. 2). С помощью сверлильного станка сделайте отверстие, вставив между боковыми деталями мачты обрезок толщиной 19 мм для предотвращения сколов.

Когда клей высохнет, снимите струбцины и планки, разметьте скос на верхнем конце мачты и опилите его ленточной пилой.

4. Сделайте на мачте В/С верхний скос (рис. 2, фото Е) и гладко отшлифуйте. Затем отшлифуйте 3-миллиметровые скругления на верхних углах боковых деталей В и верхней проставки С. Вставьте в цангу фрезера, закрепленного в столе, кромочную фрезу и отфрезеруйте фаски шириной 2 мм вдоль краев отверстий и внешних ребер мачты (кроме нижних). Окончательно отшлифуйте мачту.

5. Для изготовления передней D и задней Е проставок стрелы острогайте заготовку размером 35×560 мм до толщины 6 мм (мы взяли орех) и распилите ее на части указанной длины. Ленточной пилой сделайте скос на передней проставке и сужение на задней (рис. 3). Отшлифуйте опиленные кромки.

Как и при сборке мачты, подготовьте прижимные рейки 19x19x610 мм и наклейте малярный скотч, чтобы выровнять проставки D, Е между боковыми деталями F для склейки.

6. Для боковых деталей стрелы F возьмите кленовую заготовку размером 19x35x5 72 мм, распилите ее вдоль по толщине надвое и острогайте обе планки. Вклейте проставки D, Е между боковыми деталями F (рис. 4 и фото F).

7. Когда клей высохнет, сделайте в задней проставке Е с помощью сверлильного станка 2,5-миллиметровое отверстие для шнура, 5-миллиметровое отверстие для оси и еще одно 5-миллиметровое отверстие у переднего конца стрелы (рис. 4). Перед сверлением переднего отверстия вставьте между боковыми деталями F обрезок толщиной 6 мм, чтобы предотвратить появление сколов на выходе сверла. Затем разметьте два сужения, выпилите их ленточной пилой и отшлифуйте до линий разметки. Отшлифуйте также 3-миллиметровые закругления на концах стрелы и отфрезеруйте 2-миллиметровые фаски вдоль всех ребер. Окончательно отшлифуйте готовую стрелу.

Как сделать подъемный кран своими руками

Высота современных домов становиться все больше, а вот тяжесть бетонных блоков при этом не уменьшается. По этой причине, даже для бытовых целей, неплохо бы было сделать подъемный кран своими руками. Данная конструкция, естественно, не будет обладать большой грузоподъемностью, примерно 200 кг. Конечно, наверно, это не предел, но лучше не экспериментировать. Данный кран является целиком сборной конструкцией, которая весит от 200 до 300 кг, поэтому самостоятельная сборка такого крана не вызовет затруднений. Кроме того, данный кран очень удобен в транспортировке, он вполне умещается в китайском пикапе.

Грузовую лебедку можно выполнить из червячного редуктора с электрическим приводом на 600 Вт, ну а стреловую лебедку можно выполнить из ручного привода, организованного посредством того же самого редуктора.

Как основанием для выносных опор на винтовых упорах можно воспользоваться строительными опорами. Для изготовления барабанов под лебедки можно использовать ротора от электродвигателей, причем их следует подобрать в соответствии с размерами.

Передвижная платформа должна быть оборудована колесиками, ранее стоявшими на тележке транспортера. Это дает возможность для легкого перемещения крана с одной позиции на другую, все, что нужно сделать – это осуществить снятие выносных опор.

Длительность снятия и установки указанных опор займет примерно пять минут. По этой причине конструкцию можно считать достаточно мобильной. Однако, не обошлось и без недостатка, чтобы переместить кран нужно опустить стрелу до нулевого уровня, в противном случае, кран может перевернуться, по причине нарушенного равновесия.

Подъемный кран своими руками обладает пятиметровой стрелой, сделанной из трубы Ø 7,5 см, и квадратного профиля у самого основания, сделанного из пары уголков. Кроме этого, кран обладает порталом, чтобы осуществлять поднятие стрелы, и поворотным механизмом, в основу которого легла ступица от грузового автомобиля.

Как противовесом, можно пользоваться станиной от нерабочего станка в комплекте с четырьмя гусеничными траками, или прочсто кирпичами. Тормоза в составе лебедки не предусматривается, поскольку, необходимость его использования – это большой вопрос.

Поворотный механизм так же не обладает тормозом, поскольку кран не предназначен для работы с высокими скоростями ,а следовательно – инерционные силы слишком малы.

Самый тонкий металл, который используется для данного крана — это примерно 3 мм. Выносная опора и основание, по большей части, выполнены из прямоугольной трубы, с размерами 85 на 50 и 85 на 55. Для изготовления основания башни используется швеллер на 200. Крюковая обойма оборудована мощным подшипником, что значит, что вращение крюка не зависит от полиспаста. В то же время при вращении исключается перехлест либо скручивание трока.

Длина упорных винтов составляет 40 см. Это является причиной того, что установка крана может быть выполнена даже на крайне неровной поверхности.

Теперь на счет колес, тут не все так гладко. Речь идет о маленьком недочете. Суть проблемы заключается в том, что при использовании крана с описанными колесами на рыхлом грунте во время передвижения колеса зарываются в землю, а если почва твердая – то никаких проблем нет. Описанную конструкцию можно считать одноразовой, это значит, что после того как вы выполнили необходимые работы, её следует разбирать на металл или до следующего раза. Именно по этой причине такая конструкция обладает незначительной грузоподъемностью, и не отличается прочностью.

Кран такого типа изготавливается примерно за три дня, при учете того, что подготавливаются все необходимые составляющие. Изготовление редукторов было выполнено из первых попавшихся под руку предметов. В передаточных редукторах заложены следующие передаточные соотношения: 1 к 30 и 1 к 35.

Подключение трехфазного двигателя выполняется в однофазную сеть. Он обладает выходными параметрами на валу — 600 Вт, и конденсаторами емкостью 80 мкф. Вес всех установок, если не учитывать противовесы составит приблизительно 250 кг, при сравнительно невысокой себестоимости. Основная масса используемых компонентов позаимствована из других конструкций, придется позаботиться только о покупке тросов и подшипников.

После того как вы сделается подъемный кран своими руками, вы легко сможете поднимать 150 -200 кг, что вполне внушительно, если учитывать что он не предназначен для промышленных маштабов.

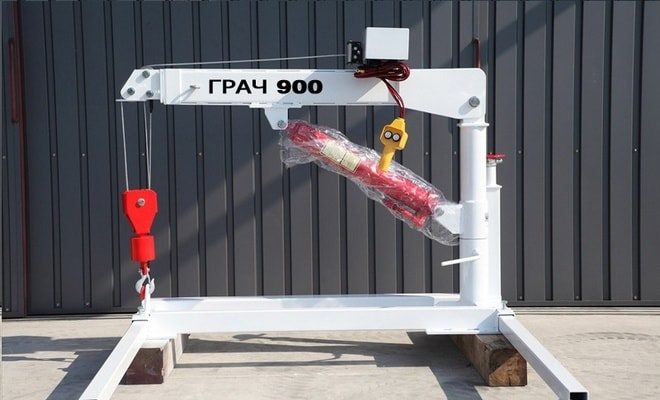

Грач

Оборудование устанавливается на любую площадку или в кузов бортовых автомобилей, прицепов, пикапов. Технические характеристики:

• размер оборудования в сложенном состоянии: высота — 1,27 м, длина — 1,9 м, ширина — 0,2 м, вес — 170 кг;
• при минимальном вылете с углом подъема 45° грузоподъемность составляет 0,9 т, максимальная — 0,4 т;
• минимальный вылет стрелы — 1,5 м, максимальный 3,2 м.

Поворотное устройство закреплено с помощью 4 подшипников, угол поворота составляет 180°. Мини-кран Грач 900 имеет возможность устанавливаться на 2 стороны: левую и правую. Вес лебедки — 2 т, работает от 12 В. Регистрации в ГИБДД и Ростехнадзоре не подлежит.
