Как выбрать паяльник

Советы и рекомендации по выбору паяльника

Вы знакомы с устройством и имеете определенные навыки, то приобретите сразу паяльную станцию. В отличие от простого электрической модели за счет станции можно:управлять диапазоном нагрева, сжечь элементы при спайке у вас не получится;
поддерживать температуру жала в норме, во избежание его перегрева;
не приобретать нужные мелкие элементы отдельно, станция оснащена всем необходимым: подставкой для паяльника, ванной для чистки губки.
Если вы – новичок и нужен паяльник для домашних целей, выберите модель с мощностью не более 40 Вт, а также с функцией по регулированию температуры.
Не покупайте первый прибор со множеством разных функций, сначала освойте азы при работе с устройством

Для домашнего использования вполне подойдет простое и недорогое устройство.
При покупке обратите внимание на напряжение паяльника, более безопасны модели от 12 до 24 Вт.
Неплохой выбор при отсутствии определенных навыков – газовые модели. После прочтения прилагаемой инструкции вы быстро научитесь им пользоваться.
Приобретите жала в наборе

Под рукой всегда удобно иметь жала разной формы, в хозяйстве пригодятся, мало ли что предстоит паять в дальнейшем.
При нагреве прибора держитесь только за изолированную ручку, иначе можно обжечь себе руки.
Храните инструмент на полке, можно в кладовке, либо в квадратном керамическом горшке, мелкие детали не растеряются, будут всегда в сборе.
Образующиеся отходы при спайке лучше сразу выкидывать, не раскидывать по полу, можно поскользнуться.

Кроме паяльника лучше сразу приобрести дополнительно подсобный инструмент в виде:кусачек для удаления изоляции, перекусывания провода, деталей на выводе;
пинцета для перемещения к месту спайки мелких деталей, особенно при работе с микросхемой;
медицинского скальпеля;
канцелярского ножа;
тонкого шила;
иглы от шприца.
Только выбрав инструмент правильно, вы сможете выполнять работы качественно, спаивать детали надежно и долговечно. Конструкция, мощность устройства различны. Учитывайте основные критерии при выборе, ознакомьтесь с инструкцией при покупке, с комплектующими к устройству.
Мощные паяльники в основном предназначены для промышленных целей. Дома вам достаточно будет иметь устройство с мощностью не более 100 Вт.
Храните инструмент в укромном от детей месте. Не допускайте попадания сырости, а также оставления устройства без надобности во включенном состоянии.
Современные модели сегодня оснащены целым перечнем дополнительных насадок, наворотов, порой совершенно не нужных в быту. При выборе обозначьте цели данного приобретения. Хранить в квартире громоздкие паяльные станции совершенно ни к чему, хотя на даче, в гараже, возможно, данный агрегат станет постоянным для вас помощником. Арсенал для паяльника на рынке постоянно модифицируется и пополняется, поэтому в некоторых случаях будет проще докупить нужные детали позже, по мере их надобности.

Конструкция электропаяльника и принцип работы

Конструкция прибора имеет 4 основных элемента:

  1. шнур с вилкой;
  2. держатель;
  3. нагреватель;
  4. стержень (жало).

Есть и более сложные модели, которые могут иметь регуляторы мощности и температуры, трансформатор, преобразователь частот, кнопки управления.

Принцип работы электропаяльника следующий: через нагревательный элемент осуществляется накал стержня, температура которого может доходить до 450 °C. Раскаленным жалом прогреваются спаиваемые поверхности, осуществляется их лужение; расплавляется, а затем наносится специальный сплав (припой). После его остывания образуется прочное соединение.

Советы начинающим радиолюбителям

Перед тем, как купить паяльник для пайки проводов или целую станцию нужно учесть некоторые нюансы:

В первую очередь обращаем внимание на нагревательный элемент устройства, так как именно от него будет зависеть температура жала. Таким образом, агрегат, где в качестве нагревательного элемента выступает спираль, нагреваются и остывают долго

Такой тип подходит для длительных работ. Модель для домашней техники

Керамическая часть нагревается достаточно быстро и подходит для недлительного применения. Для радиолюбителя без опыта работы отлично подойдет агрегат со спиральным нагревательным элементом. Модель с керамическим нагревателем

Для мелкой домашней техники отлично подойдет керамический или нихромовый прибор. С помощью него можно выполнить сборку схемы, ремонт бытовых конструкций. Жало необходимо выбирать в виде лопатки, а для мелких деталей скошенное маленького диаметра. Напряжение не должно превышать 10 – 12 Вт.
Для проводки отлично подходит импульсный паяльник.
Для монтажа плат отлично подойдет приспособление с керамическим нагревателем. Если есть возможность, то стоит покупать прибор, где есть возможность сменить наконечник.

Электрические паяльники

Устройство газового паяльника.

Свойствами, которые отвечают требованиям и объясняют тот или иной выбор, чаще всего являются надежность, безопасность и универсальные возможности устройства. В качестве основных типов паяльников могут быть названы стержневой и импульсный инструменты.

Импульсные паяльники используются в большинстве случаев для работы с микросхемами. Такие аппараты очень быстро разогреваются и удобны для работы за счет эргономичной конструкции. Но их цена в несколько раз превышает затраты на более привычные типы инструментов.

Стержневые отвечают всем требованиям практичности и надежности. Они более универсальны. Но время их разогрева иногда значительно.

Электрические паяльники лучше выбирать с учетом всех особенностей данного инструмента:

  • мощность;
  • габариты;
  • рабочее напряжение;
  • тип используемых нагревательных элементов;
  • форма и материал жала;
  • дополнительные критерии.

Если паяльник не предназначен для выполнения каких-то специфичных работ, а должен быть, что называется, «для дома», то задача выбора может решаться двумя способами. Либо приобретается универсальный, средней мощности инструмент, либо можно иметь два паяльника (для мелких и крупных объектов).

В зависимости от целей по этому признаку инструменты можно условно различать таким образом:

Устройство электрического паяльника.

  1. 3-10 Вт — используется для работы с мелкими деталями (микросхемами).
  2. 20-40 Вт — наиболее используемая для работы мощность, может считаться универсальной.
  3. 60-100 Вт — применяется, в случае если необходима распайка толстых проводов.
  4. 100-250 Вт — необходим для крупных металлических предметов.

Паяльники, требующие большой мощности, многофункциональны и очень надежны. Но использование их в домашних условиях практически нецелесообразно.

Что касается габаритов и формы паяльника, то от этих критериев зависит удобство работы. Чем меньше размеры паяльника, тем он удобнее. Но в то же время чем короче его ручка, тем ближе находится раскаленное жало. Поэтому выбираем для качественной работы оптимальный вариант средних размеров.

Жало должно качественно закрепляться в паяльнике, иметь ровную, прямую форму. Удобство и качественный результат работы во многом зависят от формы жала. Это могут быть лопатка, конус, игла или другие варианты. Наиболее удобным будет инструмент, укомплектованный набором жал различных размеров и форм.

Залуживание «жала» паяльника.

В этом случае жало будет стойким, значит, удобным и долговечным. Если предполагается длительная работа, то необходимость в выборе детали из материала, устойчивого к длительному воздействию высокой температуры, вполне объяснима. Не будет возникать необходимость в их частой замене.

Необходимыми особенностями конструкции являются:

  1. Функция регулировки длины жала.
  2. Функция замены жала.

Ручка паяльника изготавливается из различных материалов. Самым теплоизолирующим считается дерево. Ручки из эбонита слишком тяжелы. Пластмассовые намного легче, но сильно нагреваются во время работы.

В некоторых случаях в корпусе предусматриваются отверстия, через которые выходит горячий воздух. Также модели бывают оборудованы так называемым фартуком, который не удлиняет ручку, но площадь ее поверхности становится больше, и это позволяет рассеивать тепло и избежать дискомфорта при работе.

Топ 8 самых лучших паяльников

Лучший паяльник для дома

Союз ПС2005-40

Применяется для спаивания проводов и различных радиодеталей. Модель имеет простую конфигурацию, в ней не предусмотрен температурный переключатель. Мощность прибора – 40 Вт. Он работает от сети с напряжением 220 В. Рабочая температура наконечника позволяет хорошо расплавлять припой и переносить его на нужный участок детали. Аппарат имеет деревянную ручку и конусообразное жало, которое долго сохраняет температуру. По мере износа наконечник необходимо заменять на новый.

Цена: ₽ 91

Лучшие профессиональнык паяльники

Зубр Профессионал 40W 55413-40

Прибор отечественного производства мощностью 40 Вт может использоваться для установки различных элементов на поверхность печатной платы. Паяльник имеет конусообразный наконечник и двухкомпонентную прочную рукоятку. Ее форма рукоятки разработана таким образом, чтобы прибор можно было долго держать в руке. Электрический шнур достаточно длинный, что исключает необходимость проведения работы непосредственно возле розетки. В комплекте имеется колпачок, защищающий рабочую часть паяльника от повреждений при хранении. Недостатком устройства является отсутствие переключателя температуры.

Цена: ₽ 494

Зубр Эксперт 60W 55402-60-z01

Считается лучшим электрическим паяльником для работы с печатными платами. Пайка проводников и других компонентов осуществляется с помощью флюса или свинцово-оловянного сплава, применяемого в качестве припоя. Двухкомпонентная ручка прибора имеет особую форму, разработанную для долгой эксплуатации. Все конструктивные элементы паяльника выполнены из высококачественных материалов, что гарантирует длительный срок службы устройства. Мощность прибора – 60 Вт. Рабочий конусообразный наконечник из меди имеет особое покрытие, позволяющее выполнить пайку быстро и качественно. В комплекте с паяльником имеется специальная подставка, защитная насадка и припой.

Цена: ₽ 804

Лучший портативный паяльник

STAYER PROFESSIONAL 55409

Предназначен для спаивания проводов и мелких деталей. Несмотря на небольшую мощность прибора 8 Вт, качество пайки очень хорошее. Для работы этого беспроводного паяльника достаточно трёх щелочных батареек формата АА. Модель имеет легкий корпус, быстро нагревается и охлаждается. В комплекте с паяльником идет насадка, подставка и припой.

Цена: ₽ 692

Лучший молотковый паяльник

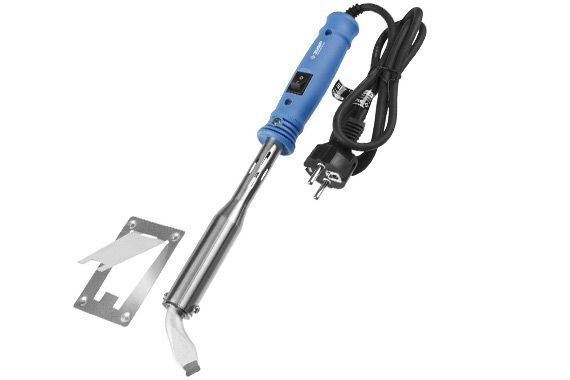

Зубр Профессионал 200W 55301-200

Мощностью 200 Вт предназначен для спайки и лужения металлических элементов большого размера. Его целесообразно использовать для проведения работ в различных видах промышленности. Паяльник имеет высокопрочный керамический наконечник. Рукоятку прибора удобно держать в руке. Высокое качество материалов, из которых изготовлен паяльник, обеспечивает ему длительный срок службы при постоянном использовании. Для удобства эксплуатации на корпусе устройства имеется кнопка отключения. Защита от электрического тока при работе с прибором в случае повреждения изоляционных участков обеспечивается заземляющим проводом.

Цена: ₽ 1 181

Лучший керамический паяльник

Rexant 220V 25W 12-0121-1

Мощностью 25 Вт используется для ручной пайки радиоэлементов. Прибор имеет керамический наконечник, отличающийся быстрым нагревом и длительным сроком службы. Чтобы обеспечить качественное лужение, поверхность рабочего участка жала покрыта оловом. Рукоятка прибора изготовлена из термостойкого пластика. Для удобства эксплуатации она оснащена резиновыми элементами.

Цена: ₽ 335

Лучший импульсный паяльник

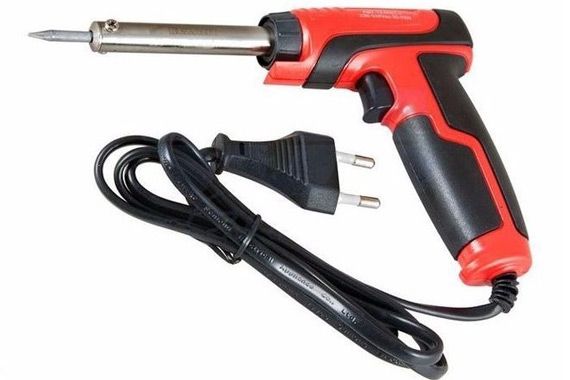

Rexant 220V 30-70W 12-0161

Мощностью 70 Вт позволяет спаивать различные радиодетали. Прибор оснащен переключателем режимов работы (70 Вт и 30Вт), он представляет собой курок, при нажатии на который паяльник начинает работать с максимальной мощностью. Паяльник выполнен в виде пистолета с удобной пластиковой ручкой. На корпусе паяльника имеется индикатор включения.

Цена: ₽ 345

Лучший вакуумный паяльник с оловоотсосом

Rexant HT-019 220V 40W 12-0171

Применяется для пайки элементов радиодеталей и очищения поверхности от припоя. В приборе имеется встроенный вакуумный насос, позволяющий втягивать частицы расплавленного припоя. Чаще всего паяльник применяется для удаления с печатных плат установленных элементов и излишков припоя. При изготовлении рукоятки прибора используется ударопрочный пластик. Благодаря этому прибор крепко держится в руке и не скользит.

Цена: ₽ 388

Безопасная работа с полупроводниковыми радиодеталями

Перед тем, как отпаять деталь с платы паяльником, необходимо знать следующее. Полупроводниковые элементы крайне чувствительны к перегреву. Также дорожки на печатной плате при высокой температуре или превышении длительности пайки могут отслоиться от подложки или оборваться, что еще хуже.

Температурные условия

Температура жала паяльника должна составлять 200-250⁰С. При большей температуре могут произойти отслоение печатных дорожек и перегрев микросхемы. Такие же цели ставит время пайки одной ножки – не более 3-х секунд.

Обратите внимание! Некоторые сайты советуют для демонтажа ориентироваться не на температуру, а на мощность паяльника. Это неправильно. Температура у них одинакова, просто менее мощный может не справиться с плавлением припоя у вывода за счет интенсивного теплоотвода, а слишком мощным легко перегреть выводы и плату

Оптимальный вариант – паяльник мощностью 40 Вт

Температура у них одинакова, просто менее мощный может не справиться с плавлением припоя у вывода за счет интенсивного теплоотвода, а слишком мощным легко перегреть выводы и плату. Оптимальный вариант – паяльник мощностью 40 Вт.

Многие микросхемы чувствительны к статическому электричеству. Работать необходимо с надетым электростатическим браслетом и с заземленным инструментом.

Рейтинг лучших профессиональных паяльных станций

Номинация место наименование товара цена
Рейтинг лучших профессиональных паяльных станций      1      14 500 ₽
     2      10 000 ₽
     3      7 000 ₽
     4      4 500 ₽
Лучшие бытовые паяльные станции      1      2 100 ₽
     2      8 600 ₽

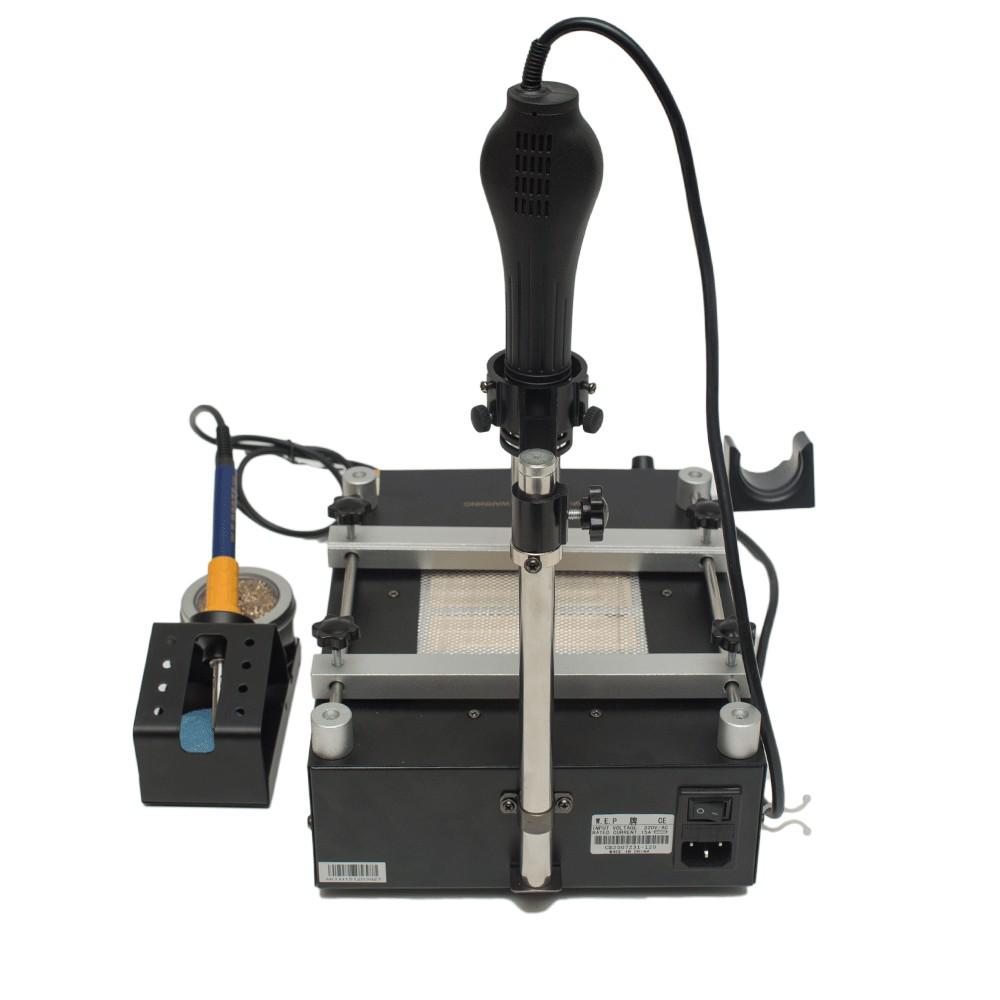

ELEMENT 853AAA, 1000 Вт

Рейтинг: 4.9

Возглавляет список паяльная станция с мощностью 1000 Вт, которая почти моментально разогревает оснастку до температуры 480º С. Чтобы работать с тонкими платами и не повредить лак на дорожках, есть возможность плавного опускания нагрева до 200 градусов. В станции предусмотрен фен на 680 Вт и паяльник на 65 Вт. Крупный дисплей упрощает установку параметров и слежение за ними. Мастеру доступна регулировка подачи воздуха и четыре насадки.

Станция выделяется высокой производительностью и оснащением, поэтому рекомендована экспертами для крупных сервисных центров с большим потоком ремонтируемой техники. Для удержания плат предусмотрена специальная подставка, оснащенная подогревом. Это ускоряет пайку дорожек и микросхем. Еще здесь есть кронштейн для подвешивания паяльника и фена в рабочем положении. Держать детали можно двумя руками, что повышает удобство работы мастеру.

  • плавная регулировка мощности;
  • нагрев до 480 градусов;
  • 4 насадки для фена;
  • есть плита для нагрева плат.

Недостатки

  • довольно высокая стоимость;
  • нельзя опустить температуру ниже 200º С;
  • высокий расход электроэнергии при 8 часовой эксплуатации каждый будний день (около 160 кВт в месяц).

LUKEY 853D, 750 Вт

Рейтинг: 4.8

Станция относится к комплексному типу и обладает источником питания, паяльником и термофеном. Рабочая температура может устанавливаться плавно в диапазоне 100-480 градусов. В верхней части корпуса предусмотрена рукоятка, чтобы легко переставить прибор в пределах мастерской. Вес 3 кг тоже этому содействует. В станции действует интеллектуальная система нагрева и управления воздушными потоками, охлаждающая оснастку после выключения. В отзывах станцию хвалят за точное поддержание температуры, поэтому показания на экране полностью соответствуют фактическим, что помогает настроить паяльник на оптимальную работу с конкретными материалами.

Станция выделяется быстрым выходом на рабочий режим за 12 секунд. Это актуально, чтобы включить паяльный прибор и сразу приступить к действиям. Еще у модели есть функция Sleep Mode, которая отключает нагрев при установке паяльника или термофена на подставку, что содействует экономии электроэнергии и не требует каждый раз нажимать кнопку.

  • негромкая работа с уровнем шума 45 дБ;
  • есть ручка для быстрой перестановки по мастерской;
  • интеллектуальная система охлаждения;
  • турбинный нагнетатель воздуха.

Недостатки

  • нет кронштейна для подвешивания паяльника;
  • высокая стоимость.

ELEMENT 702, 730 Вт

Рейтинг: 4.7

Комплексная станция обладает мощностью 730 Вт и способна работать в температурном диапазоне 200-480 градусов с погрешностью 10-15º С. Мощность паяльника составляет 75 Вт, что обеспечивает быстрый нагрев олова. В комплекте производитель предоставляет четыре насадки для термофена и емкость под расходные материалы. Интерфейс представлен двумя дисплеями, отображающими степень нагрева паяльника и воздуходувки. Регулировка показаний осуществляется кнопками со стрелками “вверх” и “вниз”, а поток воздуха устанавливается поворотом колеса.

Станция отмечена экспертами за отличное соотношение цены и качества. При стоимости в два-три раза ниже, чем у вышеописанных конкурентов, аппарат отличается бесщеточным вентилятором и керамическим нагревательным элементом, продлевающим бесперебойную работу станции.

  • в комплекте емкость для олова и канифоли;
  • четыре насадки для воздуходувки;
  • бесщеточный вентилятор;
  • керамический нагреватель.

Недостатки

  • погрешность температуры 10-15º С;
  • нельзя настроить температуру паяльника ниже 200º С.

ELEMENT 878, 700 Вт

Рейтинг: 4.7

Станция имеет паяльник и фен с отдельными подставками под каждый прибор. Паяльник можно расположить в непосредственной близости от себя, поскольку его держатель снимается. В нем предусмотрен отсек для олова, чтобы все необходимое было в одном месте. Панель управления представлена в виде нарисованных шкал и круглых регуляторов температуры для паяльника и термофена, а также тумблером скорости подачи воздуха. О функционировании каждого режима сообщает светящийся диод на корпусе. Жало паяльника довольно тонкое и упрощает аккуратную пайку мельчайших микросхем.

Недостатки

  • фурнитура выполнена из тонкого металла;
  • нет дисплея для контроля показателей;
  • у некоторых быстро выходит из строя кнопка питания.

Технические требования

Для того чтобы правильно выбрать паяльник для пайки микросхем потребуется более подробно разобраться с такими его характеристиками, как особенности конструкции нагревателя, потребляемая мощность и тип жала. Удобнее будет рассмотреть каждый из этих факторов по отдельности.

Конструкция нагревательного элемента

Тип узла нагрева микропаяльного устройства выбирается, исходя из предполагаемого режима работы с ним. Спиральные нагреватели, отличающиеся большой инерционностью, как правило, используются при необходимости длительной пайки изделий. В отличие от них инструменты с керамическими нагревательными элементами характеризуются высоким быстродействием, но при этом они менее долговечны.

Для начинающих радиолюбителей с небольшим стажем работ для пайки микросхем лучше всего подойдёт модель, оснащённая спиральным нагревателем. При таком выборе одновременно удаётся получить выигрыш и по расходу электроэнергии.

По способу нагрева рабочей части оптимально подходят электрические устройства, работающие от сети 220 Вольт (через трансформатор) или от USB разъёма.

Мощность

Для пайки микросхем следует применять мини паяльники с электрической мощностью до 12-ти Ватт. Обычно этот показатель стараются сделать ещё ниже, для чего не исключается вариант применения устройств, питающихся от разъёма USB (мощность не более 8-ми Ватт).

В отдельных случаях выбирают паяльники с ещё меньшим показателем, не превышающим 4-х Ватт. При этих значениях мощности выход из строя миниатюрных элементов практически исключается.

Более мощный паяльник может потребоваться лишь в случае, когда необходимо выпаять заведомо неисправную микросхему. В этом случае следует применять специальные средства, обеспечивающие сохранность контактных пятачков и подводящих дорожек на демонтируемой плате.

Перед пайкой новой микросхемы из всех существующих и подходящих для этих целей моделей предпочтение следует отдать паяльникам, оснащенным терморегулятором.

Кроме того, нежелательно, чтобы мини паяльник работал непосредственно от сети 220 Вольт, так как в этом случае через него на ножки чипа может попасть высокое напряжение. Оптимальными для таких ситуаций являются пониженные величины питания (12, 24 и 36 Вольт), получаемые посредством трансформатора с регулируемой вторичной обмоткой.

Иногда такие преобразователи входят в комплект фирменных паяльных устройств или продаются отдельно. Для желающих немного сэкономить существует неплохой вариант – изготовить понижающий трансформатор своими руками. Для этого можно воспользоваться любым старым модулем, в состав которого входит трансформаторный блок, и перемотать его вторичную обмотку под требуемое напряжение.

Качество жала

Миниатюрный паяльник, помимо всего прочего, должен оснащаться подходящим для пайки микросхем жалом, которое должно быть достаточно тонким и износостойким. Его рекомендуемая толщина – не более 3 миллиметров – выбирается из условия удобства пайки ножек чипа в самых недоступных местах.

Стандартное расстояние между ножками микросхемы в отдельных случаях не превышает одного миллиметра, что также определяет предельно допустимую толщину рабочей части паяльного инструмента.

При выборе следует определиться и с формой жала, оптимально подходящей для работы с микросхемами. В рассматриваемом случае проще всего воспользоваться вариантом со скошенной конечной частью, которую можно получить, если воспользоваться напильником.

Для облегчения выбора подходящего для пайки наконечника специалисты советуют при покупке паяльника обратить внимание на модели, в комплект которых входит целый набор таких жал

Ещё одной важной характеристикой рабочей части паяльника является его износостойкость, при оценке которой необходим учёт ряда факторов. Прежде всего, следует определиться с тем, имеет ли смысл приобретать дорогостоящее жало только для того, чтобы запаять одну микросхему

Прежде всего, следует определиться с тем, имеет ли смысл приобретать дорогостоящее жало только для того, чтобы запаять одну микросхему

Ещё одной важной характеристикой рабочей части паяльника является его износостойкость, при оценке которой необходим учёт ряда факторов. Прежде всего, следует определиться с тем, имеет ли смысл приобретать дорогостоящее жало только для того, чтобы запаять одну микросхему

Но если приходится работать с чипами постоянно – лучше один раз поиздержаться и приобрести пусть и не очень дешёвый, но зато надёжный износостойкий наконечник.

Выбор подходящего жала

Одним из важнейших факторов, обязательно учитываемых при выборе любого паяльника, является его рабочее жало. При всём многообразии возможных форм и размеров этого элемента его выбор во многом определяется индивидуальными предпочтениями пользователя.

Если не принимать в расчёт этот фактор, то для пайки радиодеталей рекомендуется использовать жало со следующими характеристиками:

  1. Длина стержня нагревателя не должна быть более 3 миллиметров.
  2. В качестве исходного материала для его изготовления предпочтение следует отдавать чистой меди.
  3. Лучший вариант при выборе жала – это покрытое слоем алюминия медное основание, не требующее лужения и практически не подверженного обгоранию.

Самый удобный вариант при подборе этого элемента – иметь набор стержней различной формы, которые являются сменными и могут регулироваться по длине. Одним из достаточно важных факторов является наличие в паяльной станции функции поддержки уровня температуры (терморегулятора), стабилизирующего накал жала в различных режимах работы.

Заметно упростить работу с паяльным устройством позволит удобная и практичная подставка, а также наличие дополнительных приспособлений, таких как мягкая тряпочка и специальный надфиль для очистки жала.

https://youtube.com/watch?v=akHk-gwAudo

Выбор паяльников для радиодеталей

Перед приобретением подходящего для большинства случаев паяльника для радиодеталей необходимо ознакомиться с известными видами этих нагревательных устройств и основными правилами выбора их по мощности.

По показателю мощности

Пайка радиодеталей – это технологический процесс, при котором могут применяться типовые электрические паяльники, работающие от электросети 220 Вольт. Они же используются при необходимости соединения не слишком толстых медных оголённых проводников. Основной рабочий параметр, в соответствие с которым осуществляется выбор паяльников для радиодеталей – это их мощность, значения которой могут находиться в диапазоне от 24-х до 500 Ватт.

Для пайки микросхем и других миниатюрных деталей из радиоконструктора рекомендуется ограничиваться минимальной мощностью сетевого паяльника в пределах до 24 Ватт.

Другим важным параметром, на который следует ориентироваться при выборе устройства, подключаемого через понижающий трансформатор – это напряжение во вторичной обмотке, являющееся для него питающим.

В соответствие с этим показателем все известные виды паяльных устройств подразделяются на следующие группы:

  • USB-паяльники, рассчитанные на напряжение 5 Вольт (8 Ватт) и применяемые для пайки мелких радиоэлементов, микропроцессоров и им подобных чипов;
  • миниатюрные изделия, питающиеся от вторичной обмотки с напряжениями 12, 24 и 36 Вольт. Эти паяльные приспособления предназначаются для работы с радиодеталями в опасных и особо опасных условиях, где напряжение 220 Вольт недопустимо по технике безопасности;
  • типовые паяльники на 220 Вольт, входящие в состав станций и подключаемые через трансформатор с целью обеспечения электрической развязки.

Различие этих изделий по питающему напряжению, в конечном счёте, сводится к подбору той же мощности, достаточной для производства паяльных работ определённой категории. Так для пайки компонентов типа BGA и SMD следует выбрать либо USB-паяльники, либо образцы изделий, питающиеся от трансформатора 12 Вольт. К этому перечню следует отнести термофены для пайки радиодеталей, специально рассчитанные по мощности и не причиняющие самим радиодеталям никакого вреда.

В случае пайки электронных плат применяют инфракрасные паяльные станции и специальные паяльные столы с подогревом.

По типу нагревательного элемента

В соответствии с ГОСТ все известные типы паяльных устройств по используемому в них способу нагрева рабочего жала разделяют на следующие категории:

  • спиральные (нагрев в них осуществляется посредством провода из нихрома);
  • керамические паяльники с нагреваемым поверхностным слоем (без проволоки);
  • паяльные устройства, работающие по принципу импульсного нагрева;
  • образцы паяльников, оснащённые специальным индуктором.

Спиралевидные системы относятся к наиболее распространенному виду электрических нагревателей; они обеспечивают оптимальное соотношение по показателям цена и качество. При этом они не лишены одного очень существенного недостатка, состоящего в низкой скорости нагрева ножек радиодеталей.

В отличие от них керамические изделия отличаются сравнительно большей стоимостью и достаточно хрупки, но при этом они обеспечивают довольно быстрый нагрев тонкого медного стержня, и отлично подходят для пайки многих видов радиодеталей.

Импульсный же способ питания нагревательного элемента при относительной его дороговизне представляет собой оптимальное решение при необходимости выбора подходящего варианта. Этот метод включения обеспечивает быстрый выход паяльника в рабочий режим и хорошую защищённость его от любых механических воздействий.
