Торцовочная пила с протяжкой: какую выбрать, советы редакции
При выборе торцовочной пилы с протяжкой основными критериями являются следующие показатели:
Назначение.
Этот показатель определяет характер использования (периодический или профессиональный) и вид обрабатываемых материалов. Это в итоге отражается на технических характеристиках устройства (электрическая мощность) и его стоимости.
- Диаметр пильного диска, доступного к установке на конкретную модель, определяет технические возможности инструмента, выражающиеся в толщине обрабатываемых заготовок.
- Безопасность использования.
- Габаритные размеры и вес.
Использование дополнительного стола для торцовочной пилы делает работу более удобной
По мнению специалистов нашей редакции, при выборе модели торцовочной пилы, оборудованной протяжкой, следует обратить внимание на критерии, приведённые выше, а также на следующие характеристики:
наличие и размер упора, обеспечивающего поддержку заготовок во время обработки в заданном положении;
читаемость шкалы, размещённой на станине и поворотной площадке, а также возможность её перемещения для выполнения калибровки;
способность прижимов обеспечить жёсткую фиксацию обрабатываемой заготовки;
мобильность станка, его габаритные размеры и вес, что особенно важно при выполнении работ разъездного характера;
стоимость − она определяет надёжность и востребованность инструмента, поэтому является если не ключевым параметром при выборе модели, то уж точно не последним.
Наличие лазерной наводки особенно полезно начинающим пользователям
Советы по выбору
Подбор подобного инвентаря для профессиональной или бытовой эксплуатации стоит основывать на следующих рекомендациях специалистов:
первоочередной задачей является четкое определение цели, для которой в дальнейшем будет эксплуатироваться устройство; для редкой и простой работы правильнее будет остановить свой выбор на агрегатах со стандартным перечнем возможностей, для больших нагрузок понадобится мощная и профессиональная пила, способная справиться с серьезными нагрузками; в ходе подбора стоит уделить внимание вопросу безопасности, для этих целей устройство обычно укомплектовывается защитным кожухом, которые закрывает пильный диск в ходе работы; немаловажным моментом являются габариты и масса пилы – с тяжелым инструментом, как правило, работать будет в разы сложнее, в особенности при минимальном опыте эксплуатации оборудования, поэтому вопрос эргономичности будет актуальным и для профессионалов, и для домашних мастеров; следует обратить внимание на диаметр пильного диска, которые не должен быть меньше 20 мм; важной характеристикой инструмента являются параметры воспроизводимого ее среза на материале; именно в зависимости от глубины и ширины среза подбирается оборудование, а корректировать данные показатели можно размерами используемого диска в работе устройства
Премиальные модели
| Модель | Характеристики |
| Bosch GCM 8 SJL Professional Профессиональная «торцовка» с отличным набором функций, значительно ускоряющих процесс качественной обработки различных материалов с небольшим сечением. Основные характеристики: мощность — 1,6 кВт, скорость вращения пильного диска — 5500 об/мин, максимальный диаметр диска — 216 мм. Глубина реза при угле 90° — 70 мм. Ширина пропила — 312 мм. Оснащение: протяжка, ограничитель глубины реза, наклон головки влево 47° и вправо на угол 2°, поворот стола влево/вправо — 45°/45°. Функционал: лазерный маркер, двухточечная система пылеудаления, удлинитель рабочего стола и струбцина для фиксации заготовки. Вес — 17,3 кг. Средняя стоимость 32700-39900 руб. Достоинства:
Недостатком считается сравнительно небольшая мощность и диаметр пильного диска. | |
| Makita LS 1216 Профессиональная торцовочная пила с отличным функционалом и высоким качеством реза. Мощность — 1,65 кВт, скорость вращения шпинделя — 3200 об/мин, максимальный диаметр диска — 305 мм. Глубина реза при угле 90° — 107 мм. Ширина пропила — 363 мм. Особенности: протяжка с двойными направляющими на линейных шариковых опорах, наклон режущего узла вправо/влево на угол 45°, поворот стола влево 52° вправо — 60°. Функционал: поддержание оборотов под нагрузкой, «плавный пуск», регулировка глубины пропила, патрубок пылеудаления, удлинитель рабочего стола и струбцина для фиксации заготовки. Вес — 26,1 кг. Стоимость в пределах от 44900 до 50700 руб. Достоинства:
Недостатки:
| |
| Dewalt DWS 780 Профессиональная модель с большим пильным диском регулировкой числа оборотов. Основные характеристики: мощность — 1,675 кВт, скорость вращения пильного диска 1900-3800 об/мин, максимальный диаметр диска — 305 мм. Глубина реза при угле 90° — 112 мм. Ширина пропила — 349 мм. Оснащение: протяжка, наклон головки влево/вправо на угол 49°, поворот стола влево — 45°, вправо 60°. Функционал: электронная регулировка частоты вращения оснастки, регулировка глубины реза, система пылеудаления, подсветка рабочей зоны, система позиционирования линии пропила XPS, удлинитель рабочего стола и струбцина для фиксации материала. Вес — 24,8 кг. Средняя стоимость 53900-65390 руб. Достоинства:
Недостаток — высокая стоимость. |
ПБЦ – 400 40П
Еще одна модель бытового назначения. Её мощность 1.5 кВт. Длина гарнитуры 40 см, что в совокупности дает неплохую производительность, но все же пила не способна справляться со сложными задачами, например, с распиловкой больших объемов толстой древесины.
ПБЦ – 400 40П подойдет дачникам, садоводам, владельцам частных домов и тем кото любит активный отдых. Она неприхотлива в обслуживании, легко заводится и не имеет сильного обратного удара, который встречается на более мощных пилах. Но все же, для безопасности пользователей ПБЦ – 400 40П оснащается экстренной системой торможения, которая может срабатывать автоматически.
Особенности комбинированных торцовочных плит
Комбинированная конструкция предполагает возможность использования торцовочной пилы не только для торцевания, т.е. поперечных резов пиломатериала, а также продольных разрезов, свойственных циркулярной пиле. Основной особенностью комбинированных устройств является наличие механизма переворачивания пильного диска из одного положения в другое, расположенное в перпендикулярной плоскости к изначальному. Достоинствами комбинированных моделей являются:
- расширение функциональности;
- отсутствие необходимости в приобретении двух видов оборудования;
- простота трансформации из одного положения в другое при выполнении работ различной направленности;
- компактность и мобильность.
Основным недостатком подобных устройств является малая глубина пропила обрабатываемого материала по отношению к моделям узкой направленности. При установке на торцевую пилу с протяжкой специального пильного диска можно расширить её функциональность.
В этом случае пользователь получает пилу торцовочную универсальную, которую можно использовать для пиления металла и пластика, керамики и камня.
Основные и дополнительные функции
Основное назначение и, соответственно, главная функция торцовочной пилы с протяжкой – это торцевая обрезка пиломатериалов строго под определённым углом и в высоком качестве среза. Наличие протяжного механизма значительно расширяет функциональность инструмента, в сравнении с аналогами, не оснащёнными им, т.к. появляется возможность обрабатывать заготовки большего размера.
Торцовочные пилы с протяжкой оснащаются блокировкой кручения, необходимой при замене режущего элемента, функцией стопора, необходимой при зажиме пильного диска во время работы, а модели, имеющие значительную электрическую мощность, комплектуются устройствами плавного пуска двигателя. Дополнительными функциям, которыми могут быть оснащены устройства данного типа, являются:
- электронный регулятор скорости вращения пильного диска;
- лазерная наводка направления запила;
- подключение к внешнему устройству отвода опилок (см. на фото, размещённом ниже, указано стрелкой);
- расширение столешницы пильного стола.
Работа с использованием пылесоса для отвода опилок
https://youtube.com/watch?v=2V4vb-hY7uo
Торцовочная пила с протяжкой: какую выбрать, советы редакции
При выборе торцовочной пилы с протяжкой основными критериями являются следующие показатели:
Назначение.
Этот показатель определяет характер использования (периодический или профессиональный) и вид обрабатываемых материалов. Это в итоге отражается на технических характеристиках устройства (электрическая мощность) и его стоимости.
- Диаметр пильного диска, доступного к установке на конкретную модель, определяет технические возможности инструмента, выражающиеся в толщине обрабатываемых заготовок.
- Безопасность использования.
- Габаритные размеры и вес.
Использование дополнительного стола для торцовочной пилы делает работу более удобной
По мнению специалистов нашей редакции, при выборе модели торцовочной пилы, оборудованной протяжкой, следует обратить внимание на критерии, приведённые выше, а также на следующие характеристики:
наличие и размер упора, обеспечивающего поддержку заготовок во время обработки в заданном положении; читаемость шкалы, размещённой на станине и поворотной площадке, а также возможность её перемещения для выполнения калибровки; способность прижимов обеспечить жёсткую фиксацию обрабатываемой заготовки; мобильность станка, его габаритные размеры и вес, что особенно важно при выполнении работ разъездного характера; стоимость − она определяет надёжность и востребованность инструмента, поэтому является если не ключевым параметром при выборе модели, то уж точно не последним. Наличие лазерной наводки особенно полезно начинающим пользователям
Наличие лазерной наводки особенно полезно начинающим пользователям
Отличительные особенности используемого пильного диска
Пильные диски классифицируются по типу обрабатываемого материала, конструкции зубьев, а также по допустимому количеству оборотов в единицу времени при нормальном режиме работы. Основными параметрами, оказывающими влияние на выбор пильного диска для торцовочной пилы с протяжкой по дереву, будут:
- сорт и вид древесины, которую предстоит обрабатывать;
- серия и тип пильного диска, определяющие его размер и технические характеристики (конструкция зуба, используемый материал и т.д.);
- внешний и посадочный диаметр, измеряемые в мм.
Тип диска
Данный показатель определяет материал, из которого изготовлен пильный диск, – монолитный или твердосплавный. Монолитные изготавливаются из прочной высокоуглеродистой стали и имеют зубья остроконечной или изогнутой формы, способные к затачиванию в процессе эксплуатации. Их достоинствами являются: доступная стоимость и возможность восстановления работоспособности, а недостатками – быстрая затупляемость и потребность в разводке.
Твердосплавные диски усиливаются напайкой из специального сплава Твердосплавные диски более надёжны, и им свойственны следующие достоинства:
- возможность использования для распила различных материалов;
- не требуется разводка зубьев в процессе эксплуатации;
- являются более прочными и надёжными, в сравнении с монолитными аналогами;
- срез получается более чистым и ровным, чем при использовании монолитных дисков;
- высокая скорость резки при обработке твёрдых видов материала.
К недостаткам данного типа относятся: высокая стоимость и сложность выполнения заточки, для которой требуется специальное оборудование.
Количество и конструкция зубьев
Все пильные диски выпускаются трёх видов, определяющих количество зубьев, размещённых на их поверхности:
- с большим количеством – 80−90 штук;
- со средним количеством – 40–80 штук;
- с малым количеством – 10–40 штук.
От количества зубьев зависит их назначение (тип пиления) − продольное или поперечное. Для поперечного лучше использовать диски с большим количеством зубьев, для продольного – с меньшим.

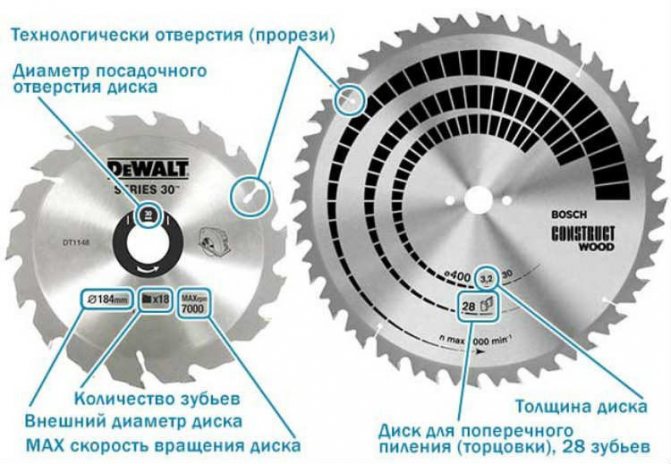

Маркировка пильных дисков Форма зубьев определяет качество среза обрабатываемого материала. Для обработки деревянных заготовок, как правило, используют диски с переменным зубом. Это даёт возможность их использовать на разных породах древесины и при разном типе пиления.
Наклон зуба – это параметр, определяющий отклонение режущей кромки от плоскости пильного диска. Он бывает отрицательным и положительным, при этом отрицательный – это направленный в тыльную сторону диска, а положительный – в противоположную. По уклону зуба диски классифицируются:
- со стандартным наклоном − 5−15°;
- с положительным (агрессивным) наклоном − 15−20°;
- с отрицательным (обычным) наклоном − от 0° до 5°.
Мощность и количество оборотов
Технические параметры пилы, её мощность и количество оборотов в единицу времени напрямую связаны с размером пильного диска. С увеличением диаметра уменьшается количество оборотов и наоборот. Оптимальным количеством оборотов в единицу времени при обработке древесины считаются следующие параметры:
| Диаметр диска, мм | Частота вращения, оборотов в минуту |
| До 80 | 23 800 |
| 80−100 | 19 100 |
| 120 | 15 900 |
| 250 | 7 600 |
| 300 | 6 300 |
Лучшие бюджетные торцовочные пилы
Бюджетные торцовочные пилы пользуются спросом начинающих мастеров. Такие инструменты незаменимы в бытовом пользовании. Рассмотрим ТОП-3 лучших бюджетных моделей.
Hammer STL800
Hammer STL800 – инструмент для бытового пользования
Оптимальный вариант для выполнения бытовых работ на даче или в частном дворе. Торцовка Hammer STL800 гарантирует аккуратный и ровный распил древесного материала, стали и легкого профиля из алюминия.
Производитель тщательно продумал и обеспечил защиту пользователя. Модель оборудована автоматически опускающимся защитным кожухом и широкой фиксированной базой. Наличие изоляционного барьера между механическими и электрическими элементами уменьшают вероятность поражения током.
Ключевые характеристики:
- мощность – 800 Вт;
- количество вращений в минуту – 5000;
- параметры режущего элемента (внутренний и посадочный диаметры) – 190 и 20 мм;
- размеры пропила (максимальное значение высоты и ширины) – 48/100 мм;
- вес – 5,5 кг.
Плюсы:
- малый удельный вес;
- небольшие габариты и мобильность;
- хорошее качество комплектующих;
- возможность подсоединения пылесоса.
Минусы:
- не предусмотрена функция плавного старта;
- нагревается при интенсивной нагрузке или продолжительной эксплуатации.
Видео «Сравнение торцовочных пил Hammer STL800 и Hammer STL1600»
В этом видеоролике представлен краткий сравнительный анализ двух аппаратов одного производителя.
ЗУБР ЗПТ-210-1400 Л
Пила ЗУБР ЗПТ-210-1400 Л удобна в эксплуатации
Компактная универсальная торцовка для бытового пользования. Инструмент выполняет прямой, косой, наклонный и комбинированный распилы заготовок. Повысить точность реза поможет лазерный указатель. В модели ЗУБР ЗПТ-210-1400 Л предусмотрена возможность наклона в обе стороны и фиксация рабочей поверхности в любом положении.
Ключевые характеристики:
- мощность – 1300 Вт;
- количество вращений в минуту – 5500;
- параметры режущего элемента (внутренний и посадочный диаметры) – 210 и 30 мм;
- размеры пропила (максимальное значение высоты и ширины) – 60/120 мм;
- вес – 5,4 кг.
Плюсы:
- удобная в эксплуатации;
- наличие блокировки случайного старта;
- предусмотрена система электронного тормоза;
- сочетание цены и качества.
Минусы:
- неудачное размещение фиксатора поворота;
- люфт рычага привода защитного кожуха.
Видео «Обзор ЗУБР ЗПТ-210-1400 Л»
В этом видеосюжете рассматриваются ключевые параметры и характеристики модели.
КАЛИБР ПТЭ-1400/210М
КАЛИБР ПТЭ-1400/210М выполняет прямой, косой и боковой распилы
Электрическая торцовая пила для формирования прямого, косого и бокового резов древесного материала. КАЛИБР ПТЭ-1400/210М подходит для выполнения столярных и монтажных работ в саду, на даче и гараже. Для интенсивных нагрузок не хватает мощности прибора – возможен нагрев двигателя.
Ключевые характеристики:
- мощность – 1400 Вт;
- количество вращений в минуту – 5000;
- параметры режущего элемента (внутренний и посадочный диаметры) – 210 и 30 мм;
- размеры пропила (максимальное значение высоты и ширины) – 55 и 120 мм;
- вес – 7 кг.
Плюсы:
- легкость и компактность;
- незначительный люфт;
- малошумность.
Минусы:
- хлипкость защитного кожуха;
- требуется настройка углов.
Схема устройства и принцип работы
Основным элементом торцовочной пилы является режущий, который представлен пильным диском, приводимым в движение посредством электрического двигателя через редуктор. Схема устройства приведена на следующем рисунке:
Основные узлы торцовочной пилы с протяжкой На данном рисунке обозначены следующие конструктивные элементы устройства:
1 – электрический двигатель;
2 – пильный диск;
3 – поворотная площадка со вставкой, обеспечивающая перемещение пильного диска;
4 – рукоятка;
5, 6 и 7 – элементы регулировки и настройки работы пилы, а также элементы крепления обрабатываемых заготовок;
8 – узел обеспечения наклона пильного диска. На рисунке условно не обозначены: защитный кожух, станина, являющаяся основанием торцовочной пилы, а также редуктор, обеспечивающий требуемую скорость вращения пильного диска. Работа данного вида инструмента осуществляется следующим образом:
- станина жёстко крепится к основанию. Это может быть специальный стол, если это столярная мастерская или иное помещение, где работы выполняются на постоянной основе, или прочно закреплённая конструкция – в условиях строительной площадки;
- на пильном столе выставляются требуемые установки для обработки пиломатериала (угол наклона, диагональ и т.д.), а также расположение пилы по отношению к заготовке;
- пила подключается к электрической сети;
ВАЖНО! При использовании торцовочной пилы она должна быть технически исправна и использоваться только в электрической сети, имеющей заземляющий провод. Подключение должно быть выполнено посредством коммутационного аппарата с заземляющим контактом
- на пильный стол устанавливается обрабатываемая заготовка;
- при включении клавиши «Пуск» пильный диск начинает вращаться, и при помощи рукоятки обеспечивается его контакт с заготовкой;
- безопасность работы обеспечивается защитным кожухом и блоком электрической защиты устройства;
- после выполнения реза пила отключается кнопкой «Стоп».
Схема устройства и принцип работы
Основным элементом торцовочной пилы является режущий, который представлен пильным диском, приводимым в движение посредством электрического двигателя через редуктор. Схема устройства приведена на следующем рисунке:
Основные узлы торцовочной пилы с протяжкой На данном рисунке обозначены следующие конструктивные элементы устройства:
1 – электрический двигатель;
2 – пильный диск;
3 – поворотная площадка со вставкой, обеспечивающая перемещение пильного диска;
4 – рукоятка;
5, 6 и 7 – элементы регулировки и настройки работы пилы, а также элементы крепления обрабатываемых заготовок;
8 – узел обеспечения наклона пильного диска. На рисунке условно не обозначены: защитный кожух, станина, являющаяся основанием торцовочной пилы, а также редуктор, обеспечивающий требуемую скорость вращения пильного диска. Работа данного вида инструмента осуществляется следующим образом:
- станина жёстко крепится к основанию. Это может быть специальный стол, если это столярная мастерская или иное помещение, где работы выполняются на постоянной основе, или прочно закреплённая конструкция – в условиях строительной площадки;
- на пильном столе выставляются требуемые установки для обработки пиломатериала (угол наклона, диагональ и т.д.), а также расположение пилы по отношению к заготовке;
- пила подключается к электрической сети;
ВАЖНО! При использовании торцовочной пилы она должна быть технически исправна и использоваться только в электрической сети, имеющей заземляющий провод. Подключение должно быть выполнено посредством коммутационного аппарата с заземляющим контактом
- на пильный стол устанавливается обрабатываемая заготовка;
- при включении клавиши «Пуск» пильный диск начинает вращаться, и при помощи рукоятки обеспечивается его контакт с заготовкой;
- безопасность работы обеспечивается защитным кожухом и блоком электрической защиты устройства;
- после выполнения реза пила отключается кнопкой «Стоп».
ТОП-15
Для того чтобы каждый мог положительно решить для себя, какими характеристиками должна обладать торцевая пила по дереву – какая лучше подойдет для его конкретных целей и задач, необходимо рассмотреть рейтинг наиболее востребованных на сегодня моделей:
- Makita LF1000. Установка из Японии с легким мотором комбинированного типа. Применяется как станок по распиловке и торцовка. Оснащается алюминиевым столом с ножками. Диск 260 мм, глубина 68 мм, мотор 1,6 кВт, угол реза слева и справа 45 град. Оснащена системой защиты от нечаянного включения и автоотключения при заклинивании. Легка, удобна в перевозке, хранении и применении.
- Metabo KGS 315 Plus. Изделие немецкого производства с мощным мотором – 2,2 кВт и количеством оборотов 4,1 тыс. в минуту. Отличается высококачественной общей сборкой, большой мощностью, наименьшим рабочим шумом. Предназначается не только для дерева, но также пластика и металла. Оснащается лазерным измерителем, пылесборником, регулировкой скорости. Возможно расширение стола.
Торцовка Metabo KGS 315 Plus Источник strument.com.ua
- Evolution RAGE3-S. Модель британского производителя попадает в рейтинг торцовочных пил с протяжкой, как одна из самых современных в ряду инновационных разработок компании. Предназначена для профессиональной обработки дерева, пластика и алюминия – одним и тем же многофункциональным диском. Изделие отличается качественной сборкой, надежностью, удобством в применении, долговечностью.
- DeWALT DW713. Торцовка американского производителя. Отличается высокой мощностью, долговечностью и универсальностью в применении. Пригодна для малогабаритной мастерской. Согласно отзывам, модель характеризуется удобным основанием, низкой стоимостью, компактностью, небольшим весом и качественной сборкой. Единственный минус – отсутствие плавного запуска.
- Bosch PCM 8. Немецкий станок мощностью 1,2 кВт, весом около 8 кг, диском порядка 200 мм. Модель рекомендуется преимущественно для домашнего использования. Позволяет достаточно точно разрезать заготовку за счет жесткой системы фиксации, точных направляющих и удобного стола. Дополнительно оснащена лазерным измерителем и пылеулавливающей системой.
Торцовка Bosch PCM 8 Источник ozone.ru
- Hammer STL1400/210. Недорогая модель мощностью 1,4 кВт, 5 тыс. оборотами и дисковым резаком 210 мм. Рабочая поверхность с функцией вращения обеспечивает комфорт и широкие возможности в применении. Алюминиевый корпус весом 6,3 кг, вместительный пылесборник, три режима глубины реза, качественная комплектация – основные преимущества изделия.
- DeWALT DWS774. Один из лучших вариантов решения вопроса о том, какой должна быть торцовочная пила с протяжкой – какую выбрать для домашней мастерской, и чтобы была не очень дорогой, но качественной. Модель настолько точна, что все новые распилы при переустановке заготовок совпадают с ранее начатыми. Оснащается удобно настраиваемой поворотной шкалой – под нужный угол.
Пила DeWALT DWS774 Источник теплоход-чижик.рф
- DeWALT DHS780N. Модель бесщеточной торцовки с возможностью автономной работы – за счет встроенного модуля АКБ. Позволяет распиливать изделия поперечником более 10 на 30 см. Устройство оснащено системой подсветки и точного выравнивания. Функция электронного подбора скорости подстраивает работу установки под различные условия и типы материалов.
- Зубр ЗПТ-210-1400 Л. Достаточно недорогой станок отечественного производства. 1,3-кВт-ый мотор позволяет легко распиливать заготовки 210-мм-ой дисковой пилой. Модель оснащена лазерным измерительным инструментом, отличается компактностью и небольшим весом, имеет качественную сборку. Из недостатков отмечается – отсутствие запчастей для ремонта, запыление лазера во время работы. Кроме того, на установке нет зажимов для заготовки.
Преимущества и недостатки
В неофициальном рейтинге потребительского доверия пильная техника отечественного бренда Зубр занимает весьма высокие позиции. Этому способствует хорошее качество используемых материалов и современных производственно-сборочных технологий.
- Стабильности спроса также способствует умеренный ценовой диапазон всего модельного ассортимента, налаженная работа сервисно-ремонтных структур, своевременное обеспечение запасными частями и сменным оборудованием.
- Пользователями отмечается простая конструкция и высокий уровень ремонтопригодности, позволяющий владельцам пилы Зубр серии ЗПТ-255-1800 ПЛ оперативно и с минимальными материальными затратами устранять текущие отказы и неисправности.
В отзывах также приводятся примеры многолетней и безупречной работы этой модели в условиях повышенных эксплуатационных нагрузок.
По мнению владельцев, в торцовочной пиле Зубр конструкционные просчеты и недостатки присутствуют в минимальном количестве. В отзывах чаще всего упоминается недостаточная длина боковых упоров, многих пользователей не устраивает конструкция поворотного стола, неэффективная работа пылеотсоса. В наличии заметные шероховатости китайской сборки.
