Лебедка в гараж
Лебедка или таль – незаменимое устройство, которое может значительно облегчить жизнь не только строителю или автомобилисту, но и любому владельцу частного дома. Время от времени возникает необходимость переместить или поднять объемный и тяжелый груз, а самостоятельно это сделать порой просто невозможно. Как раз для таких случаев нужна таль, благодаря которой вы сможете поднять на возвышение мешок цемента или затащить сломавшееся авто в гараж.
Для гаража это приспособление необходимо. Оно позволяет быстро и без лишних усилий справится с подъемом тяжестей. Таль работает по принципу рычага: прикладывая небольшие усилия к рукоятке, можно двигать предметы гораздо большего веса. Мы рассмотрим несколько наиболее популярных вопросов о лебедках:
- Какие бывают лебедки?
- Как сделать лебедку в гараж своими руками?
Конструктивные особенности
Наибольшей популярностью сегодня пользуются барабанные модели и ручные лебёдки механические рычажного типа. Хоть у этих инструментов и аналогичное предназначение, однако, принцип их действия несколько различается.
Оборудование барабанного типа
По своим внешним качествам этот вид инструмента напоминает автомобильные лебёдки, которыми оснащён специальный транспорт. В их конструкцию включён редуктор и барабан. Первый обычно бывает червячным или шестерёнчатым. Барабан в этом устройстве предназначен для наматывания на него ленты либо стального троса.
У червячных вариаций механизма имеется неоспоримое преимущество, заключающееся в том, что на их редукторах значительно проще реализована система, при помощи которой в нужный момент прибор стопорится. Благодаря этому существенно увеличивается безопасность применения этого снаряжения. Такой инструмент отличается также высокой надёжностью и разнообразием тактик крепления. Хотя у него есть и определённые недостатки:
- Большой размер снаряжения, что обуславливает более комфортное применение в условиях помещения наподобие гаража.
- Сравнительно небольшой вес, который способен тянуть этот вид оборудования.
- Сложный механизм эксплуатации.
- Необходимость проведения постоянного обслуживания.
- Своеобразный «конфликт» с грязью.
Из вышеперечисленного следует, что такой тип лебёдок не является лучшим вариантом использования на передвижных устройствах.
Что касается шестерёнчатых приспособлений, их конструкция также включает в себя редуктор и барабан, однако, в отличие от червячных они более простые в изготовлении, следовательно, несколько дешевле. Трос на них крепится при помощи храповика, обладающего хорошей надёжностью
Для редуктора свойственна простота обслуживания. Довольно важным моментом является качество использованного при изготовлении шестерней металла, поэтому не рекомендуется при выборе такого оборудования отдавать предпочтение более дешёвым, не проверенным аналогам. Лучше выбрать известного производителя.
Из основных недостатков можно выделить следующие:
- Способ укладки троса, который зачастую попадает в полости шестерней редуктора и прекращает выполнять свои функции.
- Малый внутренний диаметр барабана, что обуславливает сильный перегиб стального троса. Как результат последний довольно быстро портится.
- Из-за габаритов устройства ограничивается размер барабана, а это, в свою очередь, лимитирует дальность действия механизма.
Из вышесказанного можно сделать вывод, что процесс применения лебёдок барабанного типа в полевых условиях не всегда может быть комфортным. Таким механизмом лучше пользоваться в гараже.
Оборудование рычажного типа
Лебёдки этого вида наиболее часто применяются в передвижных устройствах. Именно их обычно приобретают водители, чтобы иметь возможность в случае необходимости вызволить машину из западни.
Стандартное строение устройства включает изготовленную из металла раму, внутри которой расположен механизм, приводимый в действие нажатием на рычаг, находящийся на корпусе оборудования. За счёт того, что на рычаг может быть приложено большее усилие, прибор оказывается эффективным в тех случаях, когда барабанные лебёдки не справились бы. Тяговое усилие такого механизма способно достигать нескольких тонн. Причём этот показатель может быть ещё больше увеличен благодаря укреплению стандартного рычага. Некоторые производители сразу включают в комплект оборудования специальный усилитель либо же изготавливают этот элемент по телескопическому методу.
К главным комплектующим устройства относится храповик, фиксирующий трос в натянутом состоянии. Он является своеобразным колесом, на котором располагаются упорные зубья. В них по очереди упирается фиксирующий штырь, противодействующий прокручиванию колеса в обратную сторону. Таким образом обеспечивается натяжка троса.
При этом основная нагрузка производится на раму оборудования, вследствие чего последняя должна быть изготовлена из прочного металла соответствующего калибра. Иначе произойдёт деформация устройства. Специалисты рекомендуют отказаться от варианта лебёдки с рамой, толщина металла которой будет меньше трёх миллиметров.
Механизм имеет небольшие габариты, поэтому его эксплуатация возможна даже в очень неудобных местах и условиях. А также рычажный тип механизма не предусматривает обязательного крепления корпуса
Однако при покупке этой модификации стоит обратить внимание на размер намоточного барабана, поскольку чем меньше он будет, тем большие усилия необходимо прилагать в процессе работы. Не стоит останавливать свой выбор на изделии с диаметром этого элемента менее 45 миллиметров
Конструкция и строение
Если необходимо сделать лебёдку для авто или на квадроцикл, особенно если вы регулярно увлекаетесь экстремальными видами спорта, то в первую очередь определитесь с весом, который лебедка должна будет поднимать. Например, средний вес квадроцикла составляет всего 400 кг, поэтому для него достаточно лебедки с тяговым усилием до 700 кг или 1 т. Если речь идет об автомобиле, то тогда требуется более мощный агрегат с грузоподъемностью не менее 3 тонн.
Важно! Покупать или делать самостоятельно лебёдку следует с запасом, иначе в трудную ситуацию можно попасть в безвыходное положение. Итак, от прикладываемой нагрузки на лебёдку будет зависеть ее мощность, соответственно, и габариты механизма, электрическая она или это гидролебедка, роли не играет. Чем она мощнее, тем ее размер будет больше, что вполне понятно
Первым делом стоит разобраться с конструкцией. Хотя, по сути, они будут отличаться лишь приводным устройством, в остальном схожи. В конструкции любой лебедки входят следующие функциональные узлы:
Чем она мощнее, тем ее размер будет больше, что вполне понятно. Первым делом стоит разобраться с конструкцией. Хотя, по сути, они будут отличаться лишь приводным устройством, в остальном схожи. В конструкции любой лебедки входят следующие функциональные узлы:
Итак, от прикладываемой нагрузки на лебёдку будет зависеть ее мощность, соответственно, и габариты механизма, электрическая она или это гидролебедка, роли не играет. Чем она мощнее, тем ее размер будет больше, что вполне понятно. Первым делом стоит разобраться с конструкцией. Хотя, по сути, они будут отличаться лишь приводным устройством, в остальном схожи. В конструкции любой лебедки входят следующие функциональные узлы:
- Приводной двигатель. Орган, который создает начальный крутящий момент, передаваемый через редуктор на барабан.
- Редуктор планетарный или простой ступенчатый или червячный. Конструкция во многом зависит от веса груза, но в основном используется планетарный понижающий механизм.
- Вал, на котором находится барабан. На него наматывается трос в процессе подъёма груза или осуществления его волочения. В простых автомобильных лебедках, рассчитанных на небольшой вес, он один, в мощных с тяговым усилием более 10 тонн их может быть 2 и более, что объясняется теорией блоков.
- Трос с крюком. Один из главных компонентов, благодаря которому и осуществляется волочение груза. Обычно является стальным наборным из отдельных жил.
Дополнительные сведения
Нельзя отдельно не коснуться нескольких вопросов применения лебедки. Во-первых, она может быть стационарно закреплена на автомобиле, чаще всего спереди. Однако в этом случае ее механизм подвергается воздействию пыли, грязи, влаги, что не идёт ему на пользу. Во избежание подобного, многими водителями практикуется применение переносной лебедки, в обычное время хранящейся в багажнике автомобиля и извлекаемой в случае необходимости. Такая лебедка может устанавливаться не только спереди, но и сзади автомобиля, как например, на фото ниже.
Для этого, как правило, требуется только установить на бампер (передний или задний) дополнительную площадку, к которой крепится лебедка.
Несколько слов надо сказать и о том, как выполнить подключение к АКБ. Электрическая лебедка является мощным потребителем энергии, и поэтому при ее частом использовании на бездорожье, вполне реальной может стать ситуация, когда родная «батарейка» окажется полностью разряжена. Чтобы этого избежать, в ряде случаев стоит подумать о самостоятельной АКБ для питания подобного устройства.
Предлагаем ознакомиться Переносная дровница своими руками
Как сделать ручную лебедку своими руками: 5 простых и проверенных способов
Лебедка – незаменимая вещь в домашнем хозяйстве. Автолюбителям она тоже может оказать неоспоримую услугу.
Функции лебедки для авто
Производители устанавливают лебедку на ТС, которые часто ездят по бездорожью. Дело в том, что, когда авто пробуксовывает или не может заехать на склон, именно это устройство помогает выбраться из «западни».
Установив лебедку на легковое авто, можно спокойно ездить по любому дорожному покрытию, в том числе, по размытым дорогам и ухабинам.
Однако ее используют не только для того, чтобы вытащить авто из ямы или его буксировки, но и для транспортировки грузов. Поэтому производители выпускают большое разнообразие этих устройств.
Какие бывают лебедки
Условно они классифицируются по:
- конструкции;
- способу подключению;
- техособенностям.
Кроме того, их подразделяют на съемные, которые устанавливают при необходимости, и несъемные (установлены на передней части ТС).
Лебедка может быть нескольких видов:
- Ручная – к преимуществам можно отнести компактный размер. Чаще всего бывают барабанного типа, когда трос натянут на катушку, а вращение происходит с помощью рукоятки. К недостаткам можно отнести то, что она может работать с грузом, вес которого не превышает 1 тыс. кг.
- Механическая – приходит в действие с помощью мотора, поскольку самостоятельного движущего узла не предусмотрено. Конструкция достаточно громоздкая и не пользуется популярностью у автолюбителей.
- Электрическая – наиболее удобный вариант. Барабан осуществляет движение при помощи электродвигателя. Питание происходит от аккумулятора авто. Грузоподъемность достигает до 4 тыс. кг.
- Гидравлическая – имеет достаточно сложную конструкцию. Работает бесшумно и обладает большой мощностью, однако ненадежны, поскольку в любой момент могут отказать.
Приобретать устройство совсем не обязательно. Ручная лебедка своими руками изготавливается достаточно просто. В первую очередь, необходимо определиться с видом и параметрами прибора.
Прибор оснащен так называемым «якорем», который цепляется за твердую поверхность и помогает вытащить ТС. Лебедка якорная своими руками изготавливается практически из любого металлолома
Неважно как будет выглядеть «якорь», главное, чтобы он хорошо цеплялся и не деформировался при высоких нагрузках
Во время использования устройства, стоять в радиусе поражения тросом запрещено.
Лебедка из стартера своими руками
Лебедка самодельная из стартера изготавливается из материалов, которые всегда есть в гараже. Основой, конечно, выступает стартер, а само устройство работает от аккумулятора.
Желательно, чтобы редуктор для лебедки был планетарный. Найти его можно на старых моделях «Жигули».
Для изготовления потребуется: кабели, трос, шестеренки, барабан, стартер, редуктор, лист металла.
- Закрепить посадочные места для барабана болтами и сварочным аппаратом.
- Собрать барабан с редуктором.
- Сборка стартера к редуктору осуществляется с помощью переходников.
- Первичный вал оборудовать шестерней. Необходимо следить, чтобы размер зубьев соответствовал конструкции. Если вал соединяется свободно с шестеренкой, значит процесс изготовления проходит верно.
- Надеть шестерню на цилиндр. После того, как конструкцию надежно закрепили, подключают электропроводку.
Если во время сборки в устройство попала грязь, пыль, следует все очистить и только после этого произвести грунтовку и окрашивание.
Типы лебедок
В продаже можно встретить самые различные варианты исполнения лебедки. Основной классификацией принято считать то, какой устанавливается привод. По этому показателю выделяют следующие конструкции:
- Электрические конструкции на сегодняшний день получили самое широкое распространение. Это связано с тем, что подобная конструкция способна работать под весьма высокой нагрузкой. Как правило, питание установленного электромотора проходит от аккумулятора транспортного средства, а блок управления может быть расположен внутри автомобиля или снаружи.
- Механическая лебедка проще всего в изготовлении. Большое распространение получила червячная конструкция, когда для передачи усилия и его увеличения устанавливается редуктор. Небольшая автолебедка механического типа предназначена для небольшого усилия.
- Гидравлическая. Встречаются и конструкции гидравлического типа. Их принцип работы основан на подаче жидкости под большим давлением, за счет чего происходит перемещение подвижного элемента. Как правило, гидравлический привод устанавливается на конструкцию, предназначенную для транспортировки груза.
Чаще всего самодельная конструкция имеет механический привод, так как он проще в изготовлении и установке.
Ручная
Ручная лебедка своими руками довольно проста в изготовлении, что определило ее широкое распространение. Основным недостатком конструкции можно назвать ее довольно большие габаритные размеры. Ручная барабанная лебедка может существенно выходить за пределы автомобиля, а для ее установки требуется специальные бампер с широким посадочным местом.
На момент, когда автомобиль застрял одновременно тянуть и управлять им не получится. Именно поэтому рассматриваемая конструкция сегодня встречается все реже.
Чертеж ручной лебедки
Электрическая
Как ранее было отмечено, довольно большое распространение получила конструкция с электрическим приводом. Это связано с тем, что самодельная электролебедка комфортна в использовании и рассчитана на достаточно высокую нагрузку. Ее особенностями назовем следующие моменты:
- Высокий показатель КПД определяет то, что конструкция эффективнее справляется с поставленными задачами.
- В качестве источника усилия может использоваться отдельный электродвигатель или генератор. При выборе варианта исполнения, при котором подключение лебедки проводится через генератор, следует быть осторожным, так как этот узел транспортного средства важен и не выдерживает перегрузок.
- Электрическая автомобильная лебедка должна обладать высоким крутящим моментом. Кроме этого, уделяется довольно много внимания показателю потребления энергии. Это связано с тем, что в неподвижном состоянии транспортного средства большая часть питания будет поступать не от генератора, а аккумулятора. Слишком высокий показатель электропотребления может стать причиной быстрой разрядки аккумулятора. Однако, слишком низкий показатель электропотребления может стать причиной существенного снижения мощности устройства.

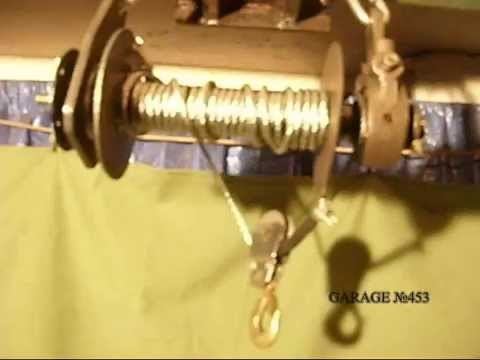

Самодельная лебедка
В последнее время большой популярностью стали пользоваться варианты исполнения, которые могут питаться от источника энергии 12 вольт. В подобном случае устройство лебедки подключается к прикуривателю или соответствующей розетке в автомобиле при ее наличии.
Гидравлическая
Гидравлическая лебедка считается наиболее сложным вариантом исполнения, так как конструкция представлена сочетанием следующих элементов:
- Барабана с тросом.
- Механического элемента, передающего вращение барабану.
- Гидравлического привода.
- Масляным насосом или компрессором.
- Баком для масла.
Преимуществом варианта исполнения с гидравлическим приводом можно назвать низкий показатель энергопотребления и более высокую мощность. Лебедку подобного типа целесообразно устанавливать только на крупные внедорожники, которые имеют высокий показатель снаряженной массы. Кроме этого, конструкция подходит для автомобилей, которые часто применяются для движения по пересеченной местности.
Особенности применения
Лебедка является узкоспециализированным, но при этом универсальным видом тягового механизма, который получил широкое распространение не только для использования в качестве автолебедки. Их применяют в следующих сферах:
- При строительстве для подъема на высоту тяжелых грузов. Применяются как механические, так и электрические устройства.
- Для эвакуации погрязших в трясине автомобилей, тогда лебедка устанавливается на сами авто.
- В сельском хозяйстве для волочения и подъема на высоту бревен и прочих тяжелых предметов.
Список не ограничивается этими тремя позициями, хороший агрегат всегда найдет применение. Именно поэтому многими изготавливается самодельная лебедка на Ниву или другой отечественный внедорожник своими руками. В любом случае она должна быть надежной, выносливой и прочной, поэтому к ее изготовлению следует подойти с ответственностью. По своей сути, она будет полезным апгрейдом вашего авто, который всегда найдет свое применение. Например, можно вытащить из грязи собственную машину, подцепившись к толстому дереву, или выручить своего друга.
Изготовление рамы
На первом этапе следует сделать чертеж конструкции. Он напрямую зависит от размеров стартера и намоточного вала. Эти компоненты должны помещаться внутри корпуса и при этом оставаться достаточно места для монтажа управляющего блока и ручек для держания.
Вариант монтажа на автомобиль
Можно предусмотреть 2 типа передачи вращательной энергии от стартера к валу – с помощью шестеренчатой передачи или ременного привода. Все зависит от вида подручных материалов. Если в наличии есть надежная пара колес (большего и меньшего диаметра) с торцевой канавкой для установки ремня – можно сделать и такую лебедку. Но нужно помнить, она будет иметь значительно меньшую полезную мощность, что объясняется спецификой конструкции.
Для изготовления корпуса понадобятся:
- Листовое железо – толщина от 1,5 мм.
- Стальные прутья для формирования каркаса. Их диаметр должен составлять минимум 5 мм.
- Болгарка, сварочный аппарат.
- Измерительный инструмент — линейка, уровень и т.д.
Все заготовки делаются согласно составленному заранее чертежу. В нем должны быть учтены не только места крепления стартера и вала, но и дополнительные ребра жесткости из прутьев. После того как все элементы были сделаны, но еще не сварены друг с другом – следует проверить правильность их фактических размеров. Для этого компоненты собираются в единый блок, в который устанавливаются стартер и вал. Только после этого можно проводить сварочные работы.
Это интересно: Ручная барабанная лебедка своими руками
Как сделать лебедку на мтз своими руками — Тракторист
Одним из популярных способов изготовления самодельной электролебедки, является использование автомобильного стартера. На этом устройстве установлен мощный тяговитый электродвигатель с напряжением питания 12 вольт, что позволяет применять лебедку на внедорожнике.
При изготовлении следует помнить об ограничениях:
- Стартер рассчитан на кратковременную работу. Это вовсе не означает, что он немедленно сгорит при продолжительной нагрузке, но корпус двигателя не обеспечивает достаточного охлаждения обмотки. Если вы планируете использовать лебедку регулярно, и периоды работы будут большими – следует позаботиться о дополнительном охлаждении. Например – наварить на корпус алюминиевых уголков в качестве ребер охлаждения;
- Автомобильный стартер запускается при помощи втягивающего реле с бендиксом. Соленоид для лебедки не нужен, а вот контактный пускатель не помешает. Ток на контактах будет большим, и лучше оставить штатную схему включения. В зависимости от используемого редуктора, бендикс следует зафиксировать сваркой в положении максимального зацепления или удалить из втягивающего реле;
- Редуктор для лебедки можно изготовить самостоятельно, или подобрать от электроинструмента в соответствии с требуемой нагрузкой.
Лебедка, собранная своими руками – цена вопроса
При наличии собственного гаража или сарая с хламом, накопившемся за несколько лет домашнего слесарного творчества – стоимость изделия определяет цена баллончика с краской для финальной доработки.
А в принципе, компоненты следующие:
- Стартер от автомобиля ВАЗ 2101 без планетарного редуктора (исправный, валялся в гараже);
- Редуктор в корпусе от электродрели отечественного производства (приобретен на блошином рынке за эквивалент стоимости 0,5 водки);
- Обрезок водопроводной трубы, найден в сарае;
- Металл для станины, стенок корпуса, барабана. Также найден в сарае;
- Ось барабана – приобретена в пункте приема металлолома за гроши;
- Трос и крюк куплен в магазине товаров для туризма.
С учетом стоимости новой лебедки – цену вопроса можно признать нулевой. При этом за безопасность устройства может поручиться владелец. Каждая деталь и сварной шов проверен лично изготовителем.
Еще один вариант лебедки из стартера для хозяйственных нужд
Для изготовления понадобятся:
- Автомобильный стартер б/у с исправным мотором;
- Маховик с шестеренкой;
- Стальной колесный диск, или два тормозных диска – для изготовления барабана;
- Мощный подшипник с подиумом (подойдет б/у ступица в сборе);
- Уголки, швеллера – для изготовления станины;
- Инструмент привычный – болгарка, сварочный аппарат, дрель.
Стартер можно взять от «Жигулей», если вам не нужно перемещать грузовые автомобили. Остальные элементы конструкции, – какие найдете. В данном случае использовался маховик от «Газели», ступица и ШРУС от ВАЗ 2108, тормозные диски от него же.
- Диски скручиваем между собой в виде барабана для троса,
остальные элементы конструкции воссоздают сборку оси переднего колеса. С той лишь разницей, что корпус ступицы будет приварен к станине лебедки, а на «гранату» ШРУСа прикреплена шестерня маховика.
Станина варится из мощного швеллера и уголков
На этом элементе конструкции нет смысла останавливаться, разве что обращаем внимание на прочность
Готовую конструкцию из барабана и опорного подшипника привариваем к станине
Обратите внимание, что вся силовая часть держится на одной опоре. Ничего страшного в этом нет, ступичный узел выдерживает такие нагрузки постоянно
Наружную «гранату» ШРУСа привариваем к маховику. Качество сварки должно быть высоким, поскольку этот узел будет сильно нагруженным. В данном варианте использовалась архитектура шестерни. Муфта обточена под посадочное место ШРУСа.
«Семь раз отмерив», привариваем проушину для крепления корпуса стартера.
Конструкция готова, можно приступать к испытаниям. Бендикс втягивающего реле необходимо заблокировать в положении максимального зацепления. Это можно сделать при помощи сварки. Само реле выполняет функцию пускателя.
Приятной особенностью данной лебедки является наличие реверса. Переключив полярность на питании – мы можем запустить стартерный мотор в обратную сторону. Конструкцию пускового механизма с реверсным ходом можно выполнить с помощью силовых реле.
Передаточное отношение пары стартер-маховик настолько велико, что вам не придется изобретать самодельный редуктор для этой лебедки. Конструкция показала себя, как незаменимый помощник в гараже и на приусадебном участке.
Как сделать ручную лебедку из подручного материала
Вес предметов бывает таким, что одному, а то и впятером, сдвинуть их с места вручную не получается, а надо. В таких случаях пригодится самодельное приспособление для подъема тяжестей или их перемещения. Ручная лебедка — самое востребованное устройство в таком деле. Для гаража ручную лебёдку своими руками сделать совсем нетрудно даже в домашних условиях. Но сначала нужен расчет и чертеж механизма.
Общим у блочка для подъема груза и строительного крана является использование идеи увеличения силы – правила рычага. Для того чтобы уравновесить груз на короткой стороне рычага, нужно приложить к длинной его стороне усилие меньше настолько, насколько короткое плечо меньше длинного. Соотношение сил на концах рычага называется передаточным числом.
Использование закона Архимеда воплощается в разные подъемные механизмы, а как — зависит от назначения подъемника. Конструкции различаются по передаточному числу, принципу передачи усилия, мобильности, прочности, используемой энергии. Самые востребованные для самостоятельного изготовления виды:
- полиспасты;
- барабанные конструкции;
- рычажный механизм.
Чтобы выбрать вид устройства, необходимого для конкретных работ, стоит ознакомиться с их возможностями и ограничениями.
Проще этого устройства для перемещения тяжелых предметов есть только металлический лом. Главный элемент – колесо с фаской по середине внешней поверхности, ось которого закреплена на потолочной балке.
Через него можно перекинуть таль, и подъемник с передаточным числом 1 к 1 готов.
Для увеличения рычага пропустим таль еще через одно незакрепленное колесо, ось которого соединена с грузом, а таль закрепим наверху конструкции.
Виды абразивной наждачки по зернистости и обозначению
Наиболее компактны конструкции с одноосным расположением колес. В конструкции таких устройств две обоймы колес. Изучив чертежи полиспаста, своими руками собрать его не составит труда. Потребуются две обоймы:
- траверса;
- скоба для переноски;
- щека для монтажа деталей;
- колесо (блок);
- упор;
- подшипник;
- втулка;
- ось;
- держатель оси;
- масленка для подшипников;
- ограничитель тали;
- гайка;
- подшипник;
- щека.
Конец тали закрепляется на одной из обойм.
Кроме того, для сгибания троса на каждом колесе тратится сила, снижая КПД устройства. Можно снизить эти потери, увеличив диаметр колес, но одновременно произойдет увеличение веса и габаритов полиспаста.
Этих недостатков нет у другого вида подъемников.
Какой термопистолет выбрать для домашнего использования
Принцип работы лебедок напоминает простейший рычаг, закрепленный в точке опоры.
Если короткое плечо рычага будет поверхностью цилиндра, а груз будет прикреплен к нему тросом, получится лебедка с передаточным числом, равным соотношению длины рычага и радиуса цилиндра.
Однако, для большого передаточного числа системы потребуется очень длинная рукоять, а это неудобно. Выход найден в двух разновидностях барабанных лебедок, увеличивающих передаточное число при помощи шестеренок или червячной передачи.
- С гораздо меньшим трением работает редуктор из шестеренок. При использовании принципа передачи силы парой шестеренок разного диаметра ручную барабанную лебедку своими руками проще всего сделать так:
Как своими руками сделать коптильню горячего копчения
Рычажные подъемники
Самое популярное применение рычажных подъемных механизмов — это автомобильный домкрат. В качестве универсального устройства его применяют реже, так как высота подъема невелика и ограничена.
В домашних условиях можно использовать подручные материалы и готовые передаточные узлы. Например, трещетка, используемая в автомобиле КАМАЗ для выравнивания тормозного усилия — это готовый червячный передаточный механизм.
Можно надолго избавиться от ручного поднятия тяжестей, если для работы один раз собрать систему мотолебедки своими руками. Для этого надо поставить на ось привода лебедки шестерню, соединив ее цепью с ведущей звездочкой бензопилы на жесткой конструкции корпуса.
Сочетая блоковые механизмы с барабанными лебедками, можно работать, компенсировав недостатки каждого вида подъемников. Например, в полиспастах не предусматривают фиксатор, исключающий обратное движение тали, а барабанные лебеди устраняют это очень просто. Зато угол между вектором подъемной силы и вектором веса у полиспаста может быть практически любым, чем не могут похвастать лебедки.
Виды самодельных канатно-ударных бурильных установок
При изготовлении буровой установки под канатно-ударное бурение есть два важных элемента: станина и стакан (патрон, желонка). Для самого простого варианта можно сделать станину из трех-четырех труб, которые соединяются над местом, где будет проходить бурение. Там крепят блок, через него перекидывают гибкий стальной трос. На конце троса привязан бурильный снаряд. Вот и вся конструкция. Приводится в действие эта «установка» мышечной силой — за трос тянут, потом резко опускают. Снаряд понемногу углубляется.
Наиболее простые конструкции
Для снижения физических нагрузок устанавливают лебедку, для еще большей автоматизации — мотор с редуктором, вращающим вал лебедки
При этом важно придумать систему, которая позволит освобождать вал лебедки и сбрасывать желонку

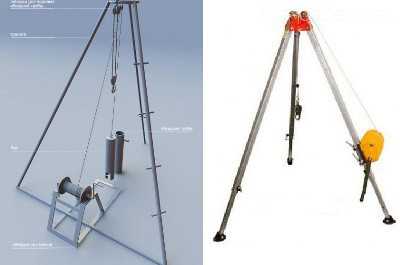

Рама-тренога не всегда удобна — она требует большой площади. Причем для устойчивости «ноги» должны находится на равном расстоянии от центра. Не помешают также перемычки между всеми опорами. Вот в этом случае буровая установка будет стоять надежно. Есть еще один вариант рамы — в виде буквы «Н» с телескопическими штангами (на фото ниже).
Сделанная своими руками мини буровая установка
Вертикальная стойка тоже телескопическая. Она позволяет менять высоту, с которой сбрасывается снаряд. В остальном комплектация такая же.
Станина для малой буровой установки вид сбоку
Как работает буровая установка ударно-канатного бурения, сделанная своими руками из подручных материалов, смотрите в видео. Такую конструкцию точно повторить несложно.
Подробнее о том, как пробить и обустроить скважину для воды описано тут.
Собираем самодельную лебедку
Для многих автолюбителей изготовление механизма самостоятельно имеет большой плюс, так как, мастеря какую-либо вещь лично для себя, делаешь это на совесть. Помимо того, скрупулезно исследуется и ее устройство, по этой причине водитель хорошо понимает все индивидуальности своей поделки, и сумеет отремонтировать ее в экстремальных условиях. Если приготовлены необходимые детали, лебедку можно собрать в течение нескольких часов, по окончании чего следует приступить к процессу испытания.
Главным элементом будущей лебедки послужит барабан с навитым на него тросом, по этой причине ее сборка стартует с его изготовления. Если применить готовый барабан неосуществимо, его можно сделать из толстостенной стальной трубы и пары металлических листов толщиной пять миллиметров. Два круга вырезают по размеру и приваривают с обоих торцов к трубе. Останется закрепить на один из кругов шестерню, используя которую на барабан будет сообщаться усилие для его вращения.
В том варианте, когда применяется планетарный редуктор, сборка лебедки становится намного проще, потому что пропадает необходимость монтажа редуктора в отдельном корпусе, который сложно найти. Лебедка на его базе выходит тяговитой, не тяжелой и малогабаритной. Ее достаточно просто монтировать в передней части абсолютно любого джипа. По окончании сборки лебедки, требуется подключить электромотор стартера к бортовому питанию. Помимо этого, необходимо тщательным образом обдумать место для пульта управления. Он должен быть удален от крутящихся механизмов и максимально закрыт от грязи и сырости.
Если самодельной лебедкой оснащается транспортное средство с пластмассовым бампером, который не в силах перенести серьезной нагрузки, понадобится заранее соорудить силовой элемент и основательно прикрепить на кузов автомобиля. Дополнительно на него устанавливается платформа для крепления лебедки, для этого можно применить лист стали толщиной четыре или пять миллиметров. По окончании разметки, сверлят отверстия для крепления самодельной лебедки.
Предназначение аппарата
Водитель при езде по бездорожью может столкнуться с непреодолимым препятствием. Тогда автомобиль придётся чем-то вытаскивать из грязи или песка. Лебёдка — идеальный для этого инструмент. Некоторые автомобили имеют заводское устройство на переднем бампере. Приобретение готовой лебёдки может «влететь» в круглую сумму, поэтому есть смысл её самостоятельного изготовления из подручных средств.
Заводская или самодельная лебёдка с ручным приводом (или с электроприводом от стартера) позволяет вытащить автомобиль без буксира. Опытные автолюбители предпочитают как раз устройства собственного изготовления, полностью соответствующие их запросам. Заводские лебёдки часто отказывают или стоят больших денег.
Существуют разные виды конструкций. Однозначно сказать о том, какая из них лучше — нельзя. Различные типы применяют для разных ситуаций и целей.
