Монтаж кран-балки подвесной

Обслуживание кран-балок

Для того, чтобы продлить срок службы грузоподъемного крана и обеспечить безопасность людей, работающих с ней, необходимо соблюдать ряд правил:

  • ежедневно осматривать грузоподъемное оборудование перед началом работы;
  • раз в месяц проводить проверку на соответствие пожарной безопасности;
  • регулярно производить плановый технический осмотр для раннего выявления и профилактики неисправностей;
  • для работы с ГПМ допускать работников, прошедших обучение и инструктаж, а также прошедших медкомиссию.

Плановый технический осмотр и обслуживание включают в себя:

  • осмотр всех конструкций и деталей на целостность и работоспособность;
  • оценка состояния узлов, соединений, крепежей и швов;
  • проверка электрооборудования и тормозных систем;
  • поиск и замена изношенных или неисправных деталей и механизмов.

Ремонт кран-балки «удовольствие» дорогое, а монтаж и демонтаж ресурсозатратны, и целесообразней проводить плановые осмотры и профилактические работы по устранению неполадок вовремя.

источник

Преимущества и недостатки

Использование кранового оборудование предполагает 2 варианта его установки:

  • опорный;
  • подвесной.

Каждый вариант имеет свои недостатки и достоинства. Опорные системы более надежные, поэтому их считают относительно безопасными. У них большая длина пролета. Во время перемещения тяжестей они демонстрируют большую устойчивость. У них больше срок службы. Машины более производительные, поэтому с их помощью можно перемещать массивные грузы.

К недостаткам подвесных систем можно отнести их высокую стоимость. В первую очередь это касается механизмов, которые рассчитаны на перемещение тяжелых грузов. Опорные краны не устанавливают в коридорах и узких помещениях. Электронные системы достаточно прихотливы, поэтому они требуют регулярного обслуживания.

Монтаж кранов и подкрановых путей

В зависимости от устройства грузоподъемные краны делятся на несколько видов:

  • стреловые краны, для которых характерной особенностью является наличие перемещающейся по стреле тележке или установленного на стреле подвесного грузозахватного механизма: к ним относятся также портальные и полупортальные краны, башенные краны;
  • краны мостового типа, в котором тележка или электроталь передвигается по специальному мосту: к данному типу относятся наибольшее количество видов (консольные краны, мостовые краны и перегружатели, козловые и полукозловые краны);
  • у кранов с несущими канатами на несущих канатах, закрепленных в опорах, перемещается грузовая тележка, на которой укреплен грузозахватный механизм;
  • главной особенностью кранов-штабелуров является наличие вертикальной колонны, которая служит для перемещения устройства штабелирования грузов.

В зависимости от возможности перемещения краны подразделяются на стационарные (не перемещаемые), радиальные (перемещается по кольцу вокруг стационарной опоры), самоподъемные (движется по вертикальной стене строящегося здания), а также передвижные, самоходные и прицепные краны. Поскольку кран является специальным механизмом, который применяется в случае необходимости выполнения грузоподъемных работ в конкретном месте, после окончания таких работ возникает необходимость его перемещения. Для смены места дислокации некоторых видов кранов необходимо проведение работ, связанных с монтажом и демонтажом крана.

Перечень работ, проведение которых необходимо провести при монтаже или демонтаже кранов определяется видом крана. При монтаже некоторых видов кранов требуется устройство бетонного фундамента, установка рельсовых путей, после окончания которых приступают к сборке и введению в эксплуатацию кранового оборудования.

Монтаж башенного крана заключается в осуществлении перевода крана из транспортного положения (сложенных отдельных частей) в рабочее. Доставка разобранного крана на рабочую площадку осуществляется после окончания подготовительных работ: укладки подкрановых путей, подготовки въездов, выполнения заземления и подведения электропроводки.

Работы по монтажу мостового крана включают проведение таких основных операций, как сборка тележек, самого моста, крана, крановой кабины и других узлов. Эти виды работ проводятся на земле, а затем узлы поднимаются к месту их расположения и соединяются с мостом крана или тележкой. После осуществления таких работ проводится установка, наладка и регулировка электрического оборудования и других узлов и механизмов с последующим их испытанием.

Аналогично осуществляется монтаж козлового крана. Монтажники-профессионалы также могут выполнить работы по сборке, наладке, регулировке опорных кранов, а также портального крана, консольного крана и других видов. После составления сметы выполняемых работ определяется цена монтажа или демонтажа кранового оборудования. Проведение таких работ требует привлечения специалистов. Их квалификация и опыт работ гарантирует в дальнейшем безопасную эксплуатацию механизмов.

Как выбрать подкрановый путь

При размещении и использовании мостового крана рельсовый путь подвергается высоким нагрузкам. Именно поэтому при его сооружении к конструкции предъявляются такие проектные требования:

  • расстояние от подвижного оборудования в любом положении до выступающих частей здания должно быть не менее 0,1 м;
  • конструкция должна быть установлена на специальные фундаменты или на цеховых колоннах, выдерживающих нагрузку при перемещении оборудования с максимальной загрузкой;
  • в поперечном направлении рельсовый путь должен быть укреплен фиксирующими элементами — стяжками и распорками;
  • конструкция может возводиться либо отдельно, либо с использованием инвентарных секций;
  • рельсы должны быть закреплены так, чтобы исключалась их механическая, тепловая деформация, а также продольное или боковое смещение;
  • максимальные прогибы рельсов под нагрузкой — не более 1/500;
  • на концах рельс должны быть установлены тупиковые упоры, предотвращающие сход тележки с рельс.

Остальной перечень требований включает в себя необходимый запас прочности, качество металла, допустимые виды рельсов, порядок монтажных работ и т.д.

Соединение металлоконструкций болтами

Болтовые соединения могут выполняться болтами различной точности в зависимости от назначения соединений и воспринимаемых им нагрузок. В основном используются крепежные изделия нормальной и повышенной точности. Для соединений, которые подвергаются нагрузке на срез, запрещено использовать болты нормальной и грубой точности.

Отверстия под болты высверливают или продавливают таким образом, чтобы диаметр отверстия превышал внешний диаметр болта на 2-3 мм. Это упрощает сборку, однако делает их менее стойкими к деформациям. По этой причине болты, относящиеся к грубым и нормальным по классу точности, используются только тогда, когда один элемент непосредственно опирается на другой. Примеры – соединения на опорных столиках, планках и фланцах.

Соединения, в которых используются болты повышенной точности, являются альтернативой заклепочным соединениям в труднодоступных местах. Для таких соединений диаметр отверстий выполняется больше диаметра болта на величину до 0,3 мм. При соблюдении этого требования болты сидят в отверстиях весьма плотно и хорошо выдерживают сдвигающую нагрузку.

Высокопрочные болты являются наиболее эффективными крепежными элементами. В них сочетается высокая несущая способность со значительной устойчивостью к деформациям. Такие болты могут использовать вместо заклепок практически во всех соединениях. Затяжка гаек для таких болтов производится ключами с храповым механизмом, что позволяет контролировать усилие затяжки.

Общее устройство

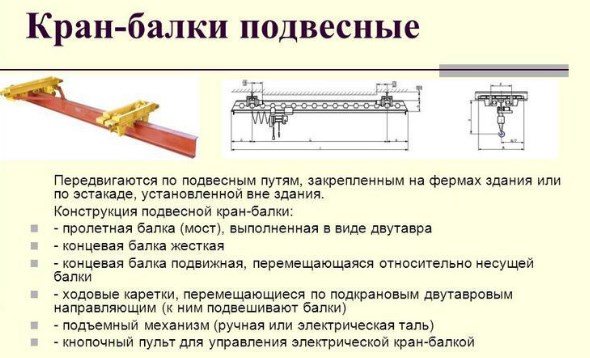

Кран-балка отличается от мостового крана наличием только одной главной балочной части. Она состоит из:

  • грузоподъемного приспособления;
  • пролетной балки – траектории его передвижения;
  • концевых балок.

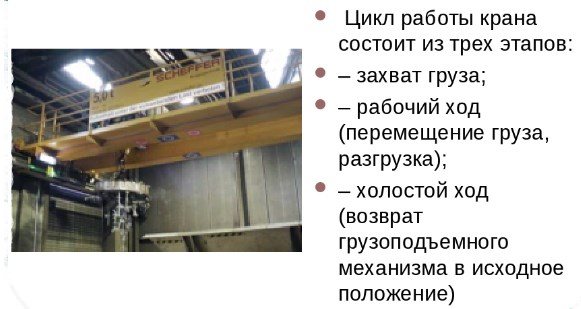

Рабочий цикл состоит из нескольких операций:

  • подъема груза на заданную высоту;
  • его горизонтального перемещения к месту монтажных работ или укладки;
  • выгрузки материалов;
  • возвращения в начальное положение.

Подобная конструкция удобна:

  • компактностью – ее можно применять и в небольших пространствах;
  • легкостью установки;
  • простотой обслуживания;
  • достаточной грузоподъемностью;
  • доступностью цены.


Конструкция крана балки

Этапы монтажа козловых кранов

Если у Вас есть возможность заказать выполнение монтажных работ у производителя — именно так и стоит поступить. Ведь, изготовители, как никто, знают все о крановом оборудовании, его деталях, способны предусмотреть риски и избежать их. Повреждение механизмов козлового крана неквалифицированными рабочими может привести к тому, что будет утрачена гарантия на оборудование. Экономия на столь сложном процессе, попросту, неуместна.

Из каких этапов состоит процесс монтажа:

Подготовительные работы. На данной стадии, происходит детальное ознакомление специалистов со всей технической информацией об объекте и подготавливается проект производства работ. На этом же этапе оговариваются сумма и сроки. Тщательно изучается участок проведения будущих работ по монтажу козлового крана, оценивается необходимая спецтехника и возможность ее привлечения и эксплуатации в конкретных условиях. Для проведения работ используется по необходимости такелажное оборудование, промышленное альпинистское снаряжение, автокраны, крупногабаритная автомобильная техника.

Процесс монтажа. От вида конструкции козлового крана зависит длительность и сложность процесса. Современные самомонтирующиеся конструкции собирают намного быстрее, чем обычные несамомонтирующиеся. Первые — монтируются путем установки козлов над путями, с последующим креплением концевых балок и установки их на подкрановые пути. Далее, конструкцию поднимают вверх при помощи автокрана и ее опорные стойки смыкаются для будущей надежной фиксации. Вторые — собираются поэтапно путем монтажа каждого узла по отдельности. Порядок монтажа должен быть следующим:

  • подают узловые элементы к участку монтажа;
  • проводят ревизию металлических конструкций узлов крана, устанавливают монтажные мачты или приспособления;
  • собирают опоры;
  • проводят ревизию механизмов передвижения;
  • устанавливают ходовые тележки на подкрановые пути;
  • собирают мост (или ригель);
  • выполняют ревизию механизмов грузовых крановых тележек;
  • устанавливают механизмы передвижения на мост и опоры и грузовую тележку на мост;
  • краном поднимают мост, подкатывают опоры и соединяют их с мостом;
  • далее проводят все электромонтажные работы;
  • выполняют регулировку механизмов.

Подготовительные работы по монтажу козлового крана

Пуско-наладочный процесс. Во время него происходит настройка и подготовка крана к последующим испытаниям. Специалисты проверяют все соединения, подключение к сети и технические параметры, перед проверочным запуском.

Испытание механизма. Его осуществляют путем проведения статических и динамических нагрузок. При этом, к указанным параметрам подъемности, добавляют 25 и 10 процентов сверхнагрузки, соответственно. При положительном результате испытаний оборудование вводится в эксплуатацию.

Особенности демонтажа

Демонтаж крана мостового типа выполняется тогда, когда соблюдены установленные нормы безопасности. Демонтажный процесс мостового крана проводится в противном порядке от монтажного.

Видео с отрывком демонтажа крана

Монтаж начинается либо из необходимости смены старого крана на новый, либо в связи с окончанием исполняемых работ, либо тогда, когда цех нужно освободить от крана. Большая часть мостовых кранов выполнили установленные сроки и нуждаются в замене или капитальном ремонте.

Основной причиной износа кранов являются серьезные поломки металлоконструкций или дефекты. Главные изъяны – это коррозия, трещины, отрицательные прогибы пролетных балок.

Услуга ремонта мостовых кранов не является популярной, так как часто выгоднее купить новое оборудование, нежели потратить какую-то сумму на капитальный ремонт. Более того, после совершения ремонта мостовой кран служит не больше 3-4 лет. Потому очевидно, что в экономическом плане выгоднее будет установить новое оборудование.

Процесс демонтажа мостового крана. Подрядчик — компания ТехКранМонтаж

Есть несколько вариантов проведения работ по демонтажу мостовых кранов, но исходят из того, с какой целью эксплуатируется оборудование. Если предполагается, что в будущем кран утилизируется, то после его снятия с подкрановых балок убирают кабельную разводку, тросы и электродвигатели. Узлы, пролетные балки, агрегаты, которые остались, делят на части и отправляют на металлолом. Если мостовой кран будет перемещен в другое место, то от мостов нужно отсоединить ходовые и грузоподъемные механизмы, а затем перевезти кран в другое место.

Полиспасты или стреловые самоходные краны, которые подвешены к балкам, часто являются «помощниками» при демонтаже мостовых кранов. Также могут использоваться монтажные мачты, но такое бывает редко.

Есть некоторые мероприятия, которые следует проводить перед демонтажными работами.

  1. Нужно оградить территорию, которая будет нужна для работ по разборке крана;
  2. Обустроить грузоподъемные механизмы и оснастку (установить приспособления, лебедки для того, чтобы была возможность укрепить концевые балки т.п.);
  3. Установить опоры для фиксации крана на крановых путях;
  4. Приготовить площадку, где будут складываться демонтированные единицы крана.

После завершения подготовительных работ нужно зафиксировать башмаки под колесами или тележкой крана. Это нужно для того, чтобы предотвратить самостоятельное движение оборудования. Следующее действие – отключить кран от электричества и непосредственно разобрать его.

Еще одно фото от «ТехКранМонтаж». Момент демонтажа кран-балки грузоподъемностью 16,5 тонн

Последующие этапы демонтажа зависят от крановой конструкции. Если кран с двумя полумостами, то сначала нужно убрать грузовую тележку, разделив ее на части. Затем нужно поделить на полумосты мостовую часть конструкции, предварительно освободив ее от оборудования. Последнее – по очереди снять полумосты.

Если у крана две главные балки, то сначала проводят демонтаж кабины, главных балок и тележки, а потом – концевые.

Процедура монтажа

На основании вида устанавливаемого оборудования выбирается процедура монтажа. Это может быть как сборка небольших кранов, так и мощного оборудования для передачи многотонных грузов.

Двухпролетный мостовой кран поставляется в таком комплекте: балка жесткая, балка несущая, две балки подвижные, электроталь, электрооборудование. Во всех случаях несущая балка поставляется как два симметричных отдельных отрезка двутавра без сварки «в замок». Совершение операции проводится заказчиком на мессе монтажа крана на основании схемы стыковки.

На видео можно увидеть фрагмент процесса монтажа однобалочного крана

Монтаж двухпролетного крана происходит в следующем порядке. Сначала на несущей балке происходит установка электротали и монтировка оборудования. Все выполняется так же как и для однопролетного крана. На подкрановый пусть устанавливают концевые балки, две подвижные балки крепят по краям, а жесткую балку – посредине.

В собранном виде несущую балку с электротельфером подымают, строповывают и одним концом вкатывают на опорные ролики кронштейна одной подвижной балки. Потом также поступают с другим концом и второй подвижной балкой. Отверстия на несущей балке совмещают с отверстиями в кронштейне жесткой балки, затем стыкуют их меж собой с помощью четырех болтов. Остальные операции, связанные с монтажом двухпролетной балки, совершаются так же, как и для однопролетной балки.

https://youtube.com/watch?v=aICUm5s7WG4

На этой видеозаписи видна процедура монтажа опорной кран-балки грузоподъемностью 5 тонн

Монтаж двухбалочного крана мостового типа отличается масштабом выполнения работ, а это связано с очень большим весом конструкций крана, его размерами. Говоря о помещении цеха или промышленном предприятии, то во время монтажа мостового крана производство продукции стоит временно остановить по понятной причине. Если идет постройка объекта, то установка крана совершается до приемо-сдаточных работ. Не стоит забывать, что монтаж мостового крана происходит только квалифицированными работниками.

Полезные советы


Процесс монтажа

Существует несколько важных советов, касающихся монтажа:

Перед монтажом крана нужно проверить соответствие длины моста пролету, где нужно проводить его монтаж. Например. При строительстве завода понадобился мостовой кран (пролет составляет 18 метров, а кран – 16,5 метров). Завод-изготовитель по неизвестным причинам поставил кран, пролет которого составлял 16 метров. Специалисты не подвергли сомнениям комплектность поставки и принялись за монтаж крана. Со временем заметили, что кран на полметра короче

Результат – объект сдан без крана!

Важно определиться, в какой оси будут располагаться троллеи для электрического крана. Обычно, в механомонтажных планах такое не указывают

Потому на чертежах оси, по которым будут располагаться троллеи, стоит указать хотя бы схематически. Если этого не сделать, то место быть ошибкам. Так при монтаже мостового крана на некотором объекте из-за ошибки в расположении троллеев мастера были вынуждены установить между балками крана мачту, разработать и поставить специальные крепления мачты, приподнять лебедкой кран и развернуть его. В итоге, работа длилась дольше, чем планировалось.

Перед непосредственным монтажом мостового крана следует удостовериться, были ли установлены ограничители (упоры) хода крана на концах крановых путей. Если нужно срочно смонтировать кран, а упоров нет, то можно самостоятельно установить какие-то ограничители, так как кран может сойти с «путей».

Во время монтажа двухбалочного мостового крана по консоль балки можно подложить каток размерами 30-40 мм, что облегчит подкат балки одной к другой и выставку их домкратами.

Балки между собой закрепляются болтами. К балке сбоку «приваривают» соединительный пластины. Обычно в комплекте поставляются «чистые» болты. Их производят из мерного проката легированных и углеродистых сталей, и из прокатов цветных сплавов. Когда уже все болты установлены, то нужно проверить диагонали крана. Затем можно прихватить пластины, и еще раз проверить диагонали. И только тогда можно обваривать пластины.

Монтаж кран-балки — услуги в Москве

ООО «ЭМКЗ» осуществляет работы по монтажу опорных и подвесных кран-балок импортного и российского производства. Наши специалисты, прошедшие строгий конкурсный отбор и имеющие огромный многолетний опыт работы, обладают необходимыми сертификатами и допусками и работают с соблюдением всех нормативов и технических требований, в том числе, федеральных норм и правил в области промышленной безопасности.

Кран-балка упрощает и ускоряет процесс проведения любых погрузочно-разгрузочных работ, вне зависимости от их масштаба и сложности. Эти механизмы используются на производствах любой направленности и масштаба, в ремонтных мастерских и на морских и речных грузовых судах, поэтому задача монтажа подобного оборудования периодически встает перед большим количеством предприятий и выполняться она должна только специалистами высокой квалификации.

Преимущества монтажа кран-балки нашей компанией

  • Перед началом выполнения работ мы тщательно изучаем индивидуальные особенности производственной площадки и учитываем мельчайшие нюансы предстоящего монтажного процесса.
  • Специалисты нашей компании, имеющие допуски СРО к проведению подобного рода работ, выполняя монтаж кран-балки, держат под строгим контролем весь процесс и решают производственные задачи в соответствии с нормативными требованиями технических регламентов, ГОСТа и Ростехнадзора.
  • Мы гарантируем нашим клиентам быстроту и высокий уровень качества выполнения работ – для этого в нашем распоряжении есть необходимая современная техника и высокотехнологичное оборудование.
  • После установки кран-балки, отладки всех механизмов и узлов оборудования и проведения тестирования, мы выполняем техническое освидетельствование кран-балки и выдаем нашим клиентам полный комплект документации, касающейся завершения работ по монтажу.
  • Стоимость установочных работ монтажа кран-балки определяется нашими специалистами в каждом случае индивидуально – мы всегда находим общий язык с нашими клиентами и идем навстречу их пожеланиям.

Этапы монтажа кран-балки

Монтаж кран-балки должен производиться в полном соответствии с регламентами пуско-наладочных работ, требованиями ГОСТа и СНиПа и должен учитывать ряд необходимых условий. До того, как начать работы по монтажу кран-балки, специалисты ООО «ЭМКЗ».

  • Устанавливают колонны для подъездных путей и монтируют рельсы, расчищают рабочую площадь и устраняют препятствия для монтажа.
  • Изучают техническую документацию на погрузочно-разгрузочное оборудование.
  • Создают условия для безопасной работы соответственно указанным инструкциям.

Наши специалисты, настраивая приборы безопасности, такелажных и сварочных работ, используют специальное оборудование, необходимые инструменты, технику и материалы самого высокого качества – наши клиенты получают полностью подготовленный к работе погрузочно-разгрузочный механизм в кратчайшие сроки и без дополнительных вложений.

Способы монтажа кран-балки

Исследовав производственную площадку и произведя необходимые расчеты и измерения, специалисты ООО «ЭМКЗ» устанавливают опорную или подвесную кран-балку с помощью одного из вариантов, выбирая оптимальный для каждого конкретного случая:

  • Полносборочный способ, не требующий больших площадей, использования мощной техники и позволяющий в значительной степени экономить финансы, предполагает комплексную сборку оборудования всего за один подъем.
  • Поэлементный способ, осуществляющийся в несколько этапов непосредственно на подъездных путях, требует больших временных затрат, но на площадках небольших размеров он является единственно возможным способом монтажа.

Этапы сборки кран-балки. Основные моменты

Монтаж кран-балки — процесс трудоемкий и продолжительный, требующий тщательной предварительной подготовки, касающейся изучения характеристик здания, учета технических возможностей подъездных путей и расчета сроков проведения монтажных работ. Мероприятия по монтажу кран-балки происходят в несколько этапов:

  • На рабочую площадку подаются грузоподъемные механизмы и конструктивные элементы.
  • Собираются металлоконструкции и обустраивается необходимое электрооборудование.
  • Производится подъем кран-балки на подъездные пути.
  • Выполняются пуско-наладочные работы.
  • Осуществляется тестирование смонтированного механизма.
  • Составляется отчетная документация и подготавливаются акты выполненных работ.

Производя монтаж опорных и подвесных кран-балок, ООО «ЭМКЗ» выполняет заказы своих клиентов согласно их требованиям, оперативно, качественно и на высоком профессиональном уровне, в заранее согласованные сроки, в соответствии с существующими правилами и нормативами.

От чего зависит стоимость работ

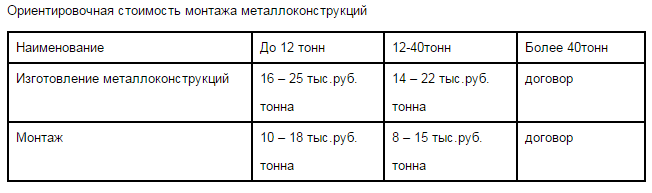

Возведение строений с использованием металлоконструкций обходится недорого. Рассчитывается цена на монтаж металлоконструкций всегда индивидуально, так как тариф формируется с учетом множества моментов. Заказ обходится обычно выгоднее. Но повлиять на конечную стоимость могут следующие факторы:

  • Площадь постройки. При монтаже металлических элементов учитывается величина помещения. Некоторые компании делают скидки на оптовые заказы, если планируется возведение крупного ангара или павильона.
  • Сложность конструкции. Установка гаража обходится на порядок дешевле, чем торговый комплекс или павильон для размещения промышленного цеха. Поэтому некоторым заказчиком для снижения затрат рекомендуется заказывать простые, но функциональные постройки. Это может быть плоский навес, вместо арочного. С эстетической точки зрения он проигрывает, но сэкономит бюджет.
  • Ценовая политика компании. Некоторые фирмы позиционируют себя как высококлассных профессионалов, поэтому тарифы у них на 30% выше. Качество выполненных работ у них при этом будет не лучше, чем в обычной средней компании. Они обычно включают в стоимость расходы на рекламу и продвижение себя на рынке, и к качеству монтажа, такие расходы обычно не имеют никакого отношения.
  • Наличие кованых элементов. Некоторые заказчики хотят получить уникальный дизайн и заказывают металлоконструкции с коваными элементами. Эстетически они выглядят привлекательно, но за эксклюзивность приходится дополнительно заплатить.

Также оказывает влияние на конечную стоимость сложность поставленной задачи. Специалисты посчитают, насколько далеко объект находится от города, какие особенности рельефа, имеется ли инфраструктура (удобный подъезд, подключение к электросети, возможность разместить рабочих). Немаловажным фактором также считается квалификация персонала, задействованного в работах.

Используются металлические конструкции в различных сферах человеческой деятельностью. Они имеют массу преимуществ, отличаются мобильностью и простотой применения в строительстве. Готовые изделия дешевые и надежные, из них получаются отличные промышленные строения, амбары, торговые комплексы. Производство их не занимает много времени, при этом они удобные в эксплуатации и транспортировке. Монтаж не занимает много времени, что является основным достоинством использования металлоконструкций в строительстве.

Принцип работы схемы

Двигатель подключен к питанию через контакты реверсивной пары пускателей КМ1 и КМ2, которые, в свою очередь, получают питание через блок-контакты и кнопки «вперед-назад». Вся схема защищена с помощью теплового реле. На вводе питания установлен трехполюсный автомат.

При нажатии на кнопку «вперед» запускается пускатель КМ1, который, размыкая свой блок-контакт БКМ1, предотвращает нажатие кнопки «назад». В результате этого, силовые контакты КМ1 подключают питание на мотор и балка начинает движение вперед. При отпускании кнопки, контактор размыкает цепь, обесточивая двигатель и замыкая БКМ1, подав, тем самым, питание на нижнюю половину схемы. При нажатии кнопки «назад» происходит все тоже самое, только тележка движется назад. Вот вторая схема.

Схема эта идентична первой, с той лишь разницей, что автоматов тут два, а вместо тепловой защиты установлено устройство частотной регулировки.

Разобрать работу пультов радиоуправления не представляется возможным, поскольку разъяснение принципов радиоуправления может явиться темой отдельной статьи, да и изготовители подобных устройств не спешат выкладывать принципиальные схемы своих устройств в сеть из соображения безопасности.

Скажу лишь, что такие устройства могут стать более удобными для эксплуатации ввиду отсутствия проводов, а значит, они имеют более высокий класс безопасности работы грузоподъемных устройств, поскольку оператор не привязан кабелем к самому механизму и может находиться на безопасном расстоянии от перемещаемого балкой груза.

Внешний же вид возможных устройств радиоуправления показан в начале статьи, хотя эти устройства могут иметь и другие конфигурации (например, с пультом, подвешиваемым на пояс оператора).

Что еще хочется сказать по поводу кран-балок и пультов к ним, так это то, что при работе на любом виде кран-балки необходим обязательно соблюдать правила техники безопасности, разработанные для тех, кто работает с грузоподъемными механизмами. А эти правила гласят:

  • не стой под грузом;
  • соблюдай правила техники безопасности при работе, связанной с электричеством (ведь привода-то на электродвигателях);
  • работать необходимо в защитной каске;
  • строго проверять состояние пультов прежде, чем начать работу;
  • обязательно следить во время работы за тем, чтобы в зоне работы устройства не появлялись посторонние;
  • у радиопультов необходимо каждый раз перед началом работы проверять наличие и исправность батарей питания.

Надеюсь, что моя статья помогла хоть немного разобраться в принципах работы кран-балок и пультов управления, с которыми те могут работать.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.
