Может ли перфоратор поменять дрель

Как просверлить бетонную стену обычной дрелью без перфоратора

Бетон – очень плотный материал с вкраплениями щебня разного размера. В этом заключается особенность сверления бетонных поверхностей. Дополнительно стену укрепляют арматурой, что также затрудняет сверление. Перфоратор, за счет высокой мощности двигателя, используют для манипуляций с прочными материалами, но им нельзя сверлить пеноблоки, так как они начинают крошиться. Таким инструментом сложно выполнять небольшие углубления (менее 10 мм). При длительной эксплуатации аппарат может перегреться.

В случае необходимости перфоратор легко заменить другими инструментами. Это возможно, если объем работы небольшой. В противном случае аппараты могут выйти из строя. В качестве замены часто используют шуруповерты повышенной мощности, станки, применяемые для алмазного бурения, обыкновенные дрели или изделия с ударным механизмом.

Если предполагается большое количество отверстий, то выбор делают в пользу последних инструментов. У обычного аппарата при больших нагрузках быстро ломается патрон. Начиная ремонт можно проконсультироваться у специалистов, как просверлить бетонную стену обычной дрелью.

Можно ли это сделать

При правильной эксплуатации инструмента и свёрл, соблюдении инструкций производителя и рекомендаций профессиональных строителей, с помощью обыкновенной дрели сверлят отверстия в бетонных, кирпичных и каменных перегородках. В результате манипуляций должно получиться ровное отверстие. Рабочая поверхность должна остаться неповрежденной.

Методы, которые помогут вынуть сверло (Видео)

Патрон перфоратора устроен, так что в свое время работы сверлильная по другому бурильная оснастка двигается по стволу. В свое время расклепывания, ствол не дозволит сверлу просто выйти. Испытать достать сверло конечно такими способами:

  1. Необходимо зажать сверло в тиски и позже потихоньку расшатывать перфоратор тянуть его только на себя.
  2. В огромных тесках зажимается сам перфоратор, однако так, чтоб не нанести повреждений корпусу. Позже бур зажимается трубным ключом либо в малеханьких тисках, и позже необходимо лупить по ним молотком выбивая здесь сверло.

Во всяком из этих случаев несколько капель WD-40 излишними не будут. Очень изредка сверло клинит по причине отсутствия смазки либо засоренности патрона. Фиксационный шарик, тогда, когда под ним находится постороннее тело, не даст выйти сверлу. Чтоб этого избежать необходимо, чтоб хвостовик на приспособлении был всегда смазан.

Ели сверло застряло

по той причине ,что оно провернулось в патроне, то необходимо снять сам патрон, при всем этом демонтировав колпак и резиновое кольцо, как еще его называют испытать развернуть его вспять на 90°. По причине этого, вероятнее всего, придется сменять что остается сделать нашему клиенту зажимные детали на перфораторе.

Однако не следует забывать, что если при всем этом хвостовик будет уже разбит, вызволить так сверло невозможно. Тогда необходимо стопроцентно разобрать перфоратор

и, позже выбивать застрявшее приспособление. Однако опять-таки после таких маневров необходимо будет сменять ствол.

Устройство перфоратора

Основным элементом перфоратора есть двигатель, который состоит из якоря и щёток.

Устройство управления двигателя. Кнопка пуска и остановки. Элементы гасящие помехи (конденсатор, дроссели); Шнур электропитания.

В некоторых моделях выключатель совмещён с управляющим устройством.

​Вспомогательные механизмы

Некоторые модели могут быть оснащены дополнительными деталями:

  • переключатель режимов;
  • пылесос;
  • предел глубины;
  • другие.

Неисправности электрочасти и их устранение

  1. Аппарат не включается по следующим причинам:
  • Обрыв шнура (обычно у самой ручки). Шнур следует заменить или укоротить, зачистить, аккуратно продеть в резиновый уплотнитель-амортизатор на ручке и запаять на соответствующие места.
  • Плохой контакт в выключателе (например, окисление).
  • Обрыв (сгорание) гасящих элементов. Их следует заменить. На время (если таких элементов нет) можно подключить двигатель «напрямую» к УУД. Учтите –  этот метод может привести к быстрому износу мотора.
  • Сгорание самого УУД. Сменить на новый.
  • Обрыв или сгорание обмоток. Необходимо отнести в мастерскую или знакомому для перемотки.

Совет: Обрыв шнура или обмоток, неконтакт выключателя и  сгорание гасящих элементов проверьте тестером.

  1. Внутри корпуса видны искры. Их вызывает:
  • Плохое прилегание щеток к якорю вследствие износа. Надо поменять щетки или подточить их надфилем (мелкой «шкуркой»).
  • Окисление якоря. Подлежит очистке резинкой ученической или спиртом.
  1. Обороты не изменяются из-за неисправности УУД. Подлежит замене, но можно обойтись и так какое-то время.
  2. Дым идет из-за неисправности обмоток, щеток или других элементов. Например, из-за «заедания» мотора начинают нагреваться и дымить обмотки. Необходим визуальный осмотр
  3. Вызвать выбивание пробок может замыкание шнура (пробой изоляции) или выключателя.

Устройство перфораторов Макита 2450 и 2470

Перфоратор Makita условно состоит из электрической и механической частей. Причем, в пластмассовом корпусе черного цвета располагается механический узел перфоратора, а под зеленым пластмассовым корпусом скрывается электрическая часть перфоратора.

Порядок разборки механической части перфоратора

Механический узел предназначен для передачи вращательного момента вала к инструменту, создавая не только крутящий момент и поступательный ударный импульс.

Задача механического узла, передавать вращение от ротора к инструменту, обеспечивая инструменту при этом продольное перемещение.

Разборка перфоратора начинается со снятия быстроразъемного патрона.

Детали быстроразъемного патрона

Разобрав патрон, выкрутите четыре винта поз.10, скрепляющих крышку корпуса редуктора поз.14 механического блока и корпус перфоратора и, надавливая на торец вала перфоратора, снимите черную пластмассовую крышку.

Снимаем крышку механического блока

Чтобы вынуть механический блок из зеленого корпуса статора, надо:

  1. 1. Выкрутить три винта поз.70,75,76, держащих крышку поз.69 в ручке перфоратора;
  1. 2. Снять крышку;
  1. 3. Освободив пружины щеткодержателей поз.63,66, достать угольные щетки поз.65.

Теперь можно вытаскивать механический блок из корпуса статора.

Вид механического блока

Освободив механический блок, необходимо отсоединить от него ротор. Ротор поз. крепится в механическом блоке за счет трения зубьев шестеренок и вытаскивается путем пошатывания и разъединения одновременно.

Разборка механического блока ударного узла

Механический узел собран на внутреннем корпусе поз.49. Для снятия промежуточного вала надо выкрутить в основании корпуса два болта поз.43. Еще промежуточный вал фиксируется рычагом переключателя режимов.

Два слова о переключателе режимов

В перфораторах Макита 2450, 2470 установлен рычаг, который обеспечивает инструменту три режима работы. Перфоратор может просто сверлить, просто долбить, и долбить с одновременным сверлением. Рычаг переключателя надет на ось внутреннего корпуса и фиксируется компрессионной пружиной поз.85, шайбой поз.87 и стопорным кольцом поз.86.

Пришло время снять промежуточный вал.

Промежуточный вал

Разборка промежуточного вала

Для разборки промежуточного вала воспользуйтесь схемой, прилагаемой настоящей инструкцией.

Фото схемы промежуточного вала с указанием порядка разборки

С вала поз.40  снимите по порядку:

  • а). подшипник поз.46 и кольцо поз.47;
  • б). прямозубую шестеренку поз.42;
  • в). подшипник качения поз.41;

А с другой стороны вала снимите:

  • г). плоскую шайбу 12 поз.35;
  • д). подшипник 606 поз.36;
  • е). стопорное кольцо S-7 поз 37;
  • ж). компрессионную пружину 7 поз.38;
  • з). муфту сцепления поз.39.

Порядок разборки вала ствола ударного механизма

Для разборки вала ударного механизма необходимо вытащить его из внутреннего корпуса.

Из вала надо вытащить цилиндр поз.32, вставленный во внутреннюю полость вала.

Цилиндр разбирается очень просто:

  1. 1. Из него надо достать ударник поз.30;
  1. 2. Выбивается шарнир поршня поз.34;
  1. 3. Снимаются две плоские шайбы поз.33,35.

Цилиндр разобранный

Чтобы разобрать сам вал поз.21 ударного механизма, надо со стороны вала установки патрона снять:

  • — кольцевую пружину 28 поз.16;
  • — шайбу 30 поз.17;
  • — компрессионную пружину 31 поз.18;
  • — прямозубую шестерню 51 поз.19;
  • — стальной шарик 7,0 поз.20.

А со стороны внутренней полости вала надо снять:

  • — кольцевую пружину 28 поз.29;
  • — резиновое кольцо поз.28;
  • — металлическое кольцо поз.27;
  • — резиновое кольцо 15 поз.26;
  • — кольцо 9 поз.25;
  • — плоскую металлическую шайбу 28 поз.22.

Вал ствола в разобранном виде

Разборка электрической части перфоратора Макита 2450, 2470

В состав электрической части перфоратора Makita 2450,2470 входят:

  1. ротор поз.54;
  1. статор поз.59;
  1. выключатель TG813TLB-1 поз.68;
  1. угольные щетки СВ-419 поз.65;
  1. щеткодержатель поз.63,66.

Для снятия статора достаточно постучать по торцу пластмассового зеленого корпуса со стороны статора деревянной киянкой или бруском.

Но сначала надо выкрутить два самонарезающих винта 4×60 мм поз. 57.

При частом постукивании по корпусу, статор самопроизвольно выступает за края корпуса, а дальше вынимается руками.

Остальные элементы электрической части перфоратора Макита 2450 или 2470 демонтируются легко, поскольку ничем не крепятся.

Разборка перфоратора закончена.

Перфоратор Макита 2450 разобран

Не долбит перфоратор

Как разобрать электродвигатель

Чтобы осмотреть движительную часть, первое, что делает мастер – отделяет ее от ударного механизма и редуктора. Для этого выкручивают удерживающие болты (их четыре), после чего:

Ротор (или роторный якорь) извлекают из втулки редукторного привода.
Отделенный двигатель вынимают из корпуса.
Ротор и обмотки статора диагностируют отдельно.
Роторный якорь проверяют на целостность обмоток и отсутствие перемыкающих и перекручивающихся витков
Также мастер обратит внимание на подшипники – если их целостность нарушена, их извлекают и заменяют.
Выкрутив удерживающие винты, мастер извлекает статор, слегка покачивая или постукивая по нему.
Обмотку ротора и статора обследуют мультиметром, замеряя сопротивление на ламелях.

Важно
Если нарушена обмотка статора, мастер может перекрутить ее в условиях мастерской, если же неисправность в роторном якоре, его, скорее всего, придется заменить. Важно

Если нарушена обмотка статора, мастер может перекрутить ее в условиях мастерской, если же неисправность в роторном якоре, его, скорее всего, придется заменить

Важно. Если нарушена обмотка статора, мастер может перекрутить ее в условиях мастерской, если же неисправность в роторном якоре, его, скорее всего, придется заменить

Диагностика перфоратора

Возьмите мультиметр, поставьте его в режим прозвонки и начните проверку с сетевого шнура.

  1. Соедините один щуп с концом вилки, другой с контактами на другом конце провода. При соединении с одним из контактов должен быть звуковой сигнал. Проделайте аналогичные действия с другим концом вилки.
  2. Проверьте кнопку включения на контактах с сетевым шнуром и со статором. Нажимайте курок кнопки.
  3. Проверьте контакты реверса.
  4. Соедините щупы со щётками для проверки контакта через якорь.
  5. Соедините щупы с проводами статора и прозвоните их.
  6. Если у статора или щёток контакты не прозваниваются, а кнопки и сетевой шнур рабочие, переходите к диагностике коллектора и обмоток двигателя.

Диагностика проводов и кнопок перфоратора мультиметром

https://youtube.com/watch?v=u3qayqobvnc

У якоря сначала осмотрите коллектор и обмотку. Если проводка оплавилась, подгоревший изоляционный лак оставит чёрные следы или специфический запах. Можно увидеть погнутые и смятые витки либо токопроводящие частицы, например, остатки припоя. Эти частицы являются причиной короткого замыкания между витками. Повреждения коллектора: приподнятые, изношенные или пригоревшие пластины.

Проведите диагностику мультиметром:

  • поставьте сопротивление 200 Ом. Соедините щупы прибора с двумя соседними пластинами коллектора. Если сопротивление одинаковое между всеми соседними пластинами, значит, обмотка исправна. Если сопротивление менее 1 Ом и очень близко к нулю, есть короткое замыкание между витками. Если сопротивление выше среднего в два и более раз, значит, есть обрыв витков обмотки. Иногда при обрыве сопротивление настолько велико, что прибор зашкаливает. На аналоговом мультиметре стрелка уйдёт до конца вправо. А на цифровом ничего не покажет;

  • определение пробоя на массу. Поставьте на шкале прибора максимальное сопротивление. В зависимости от тестера оно может быть от 2 МОм до 200 МОм. Один щуп соедините с валом, а другой с каждой пластиной по очереди. При отсутствии неисправностей сопротивление должно быть нулевое;

  • то же проделайте с ротором. Один щуп соедините с железным корпусом ротора, а другой перемещайте по пластинам.

Якорь можно спасти, если не нарушена балансировка. Если во время работы прибора слышен прерывистый гул и идёт сильная вибрация, то это нарушение балансировки. Такой якорь подлежит замене. А отремонтировать можно обмотку и коллектор. Небольшие короткие замыкания устраняются. Если повреждена значительная часть обмотки, её можно перемотать. Изношенные и сильно повреждённые ламели проточить, нарастить или впаять. К тому же не стоит браться за ремонт якоря, если вы неуверены в своих возможностях. Лучше его заменить или отнести на ремонт в мастерскую.

Проверка работоспособности статора мультиметром:

  • поставьте режим сопротивления 200 Ом. Соедините щупы прибора с концами одной обмотки. Единица означает обрыв, а ноль — короткое замыкание между витками. Если показывает наличие сопротивления более 1,5 Ом, то проверяйте вторую обмотку. У обеих обмоток должно быть приблизительно одинаковое сопротивление;

  • проверьте отсутствие пробоя на массу, то есть замыкание обмотки с металлическим корпусом статора. В мультиметре поставьте режим максимального сопротивления. Соедините один щуп с концом обмотки, другой щуп с металлическим корпусом статора. Единица говорит об отсутствии пробоя.

Подготовка инструмента к работе

Перед проведением работ требуется внимательно осмотреть инструмент

При этом важно удостовериться в его комплектности. Стоит следить, чтобы на корпусе или патроне не было повреждений

Также следует определить целостность кабеля. На поверхности рабочих элементов не должно быть трещин или сколов. Все кромки должны быть острыми.

После этого рекомендуется пробно включить устройство в холостом режиме

Немаловажное значение имеет оценка функционирования кнопок и тумблеров, которые используются для переключения скоростных режимов и изменения направления движения патрона

Инструмент нужно подготовить к работе

Полезные советы по эксплуатации

Познакомимся с некоторыми полезными советами по эксплуатации как обычных шуруповертов, так и таких инструментов, как дрель-шуруповерт, используя которые вы сможете пользоваться своими инструментами долго и качественно:

  • если собираетесь присоединить или извлечь аккумулятор, обязательно выключите шуруповерт;
  • во время работы не допускайте перегревания инструмента, и при малейших признаках делайте перерывы в работе;
  • если вы применяете шуруповерт на высоких оборотах, то после этого рекомендуется прокрутить его на холостых, пока он не остынет;
  • при потере сети требуется замена провода или шнура зарядного устройства;
  • нельзя использовать его под дождем, снегом или в любой другой влажной среде.

При использовании дрели-шуруповерта:

  • обязательно убедитесь в том, что все части прибора исправны;
  • если вы долго не использовали инструмент, рекомендуется зарядить батарею, так как даже в неработающем состоянии аккумулятор разряжается;
  • при самой процедуре сверления будьте уверены в том, что не проходит нигде электрический кабель, различные трубы и так далее;
  • так же, как и при использовании обычного шуруповерта, старайтесь избегать попадания влаги на корпус прибора;
  • при первом использовании аккумулятор необходимо заряжать не менее 12 часов;
  • при непосредственном использовании избегайте часто тормозить работу прибора, иначе можете испортить аккумуляторную батарею.

Не забывайте про некоторые особенности хранения шуруповерта. Во время хранения отсоедините аккумулятор от прибора, рекомендуется хранить эти составные части по отдельности. После того как аккумулятор будет извлечен, его надо поставить на зарядку. Не забывайте, что при длительном отсутствии эксплуатации аккумуляторы могут разряжаться, поэтому периодически его рекомендуется заряжать.

Шуруповерт имеет редуктор, который требует того, чтобы его смазывали. Периодичность данной процедуры зависит от того, что за модель используется, и как часто вы им пользуетесь. Предупреждением о том, что прибор необходимо смазать, будет появления характерного неприятного надрывного звука, или же тяжелое вращение патрона. Для смазки хорошо подойдут силиконовая или тефлоновая смазка, «Литол» или Mannol.

О том, как правильно работать с шуруповертом, смотрите в видео ниже.

Когда перфоратор может заменить шуруповерт

В целом функции двух этих инструментов схожи между собой. Шуруповерт отлично подойдет, если нужно просверлить дырку в таких материалах, как кирпич, бетон, дерево или пластмасса. Им же можно вкрутить или выкрутить саморезы и, соответственно, шурупы. При этом, чтобы просверлить очень твердый материал, нужно приложить немалые усилия. Изнашиваемость и большая степень отдачи тоже относятся к минусам.

У перфоратора подобных проблем нет. Он прослужит дольше, чем ударная дрель-шуруповерт, и мощность у него гораздо выше. Главная разница между этими инструментами в том, что для перфоратора основной функцией является именно удар, в то время как для дрели – сверление. А если отключить в нём функцию сверления, то инструмент превращается в отбойный молоток. В таком режиме очень удобно ломать или демонтировать что-либо.

Перфоратор гораздо удобнее, когда нужно пробить отверстие в сверхтвердом материале. Например, в железобетоне. Также в этом инструменте предусмотрено использование разных вариантов зубил. Это очень удобно, когда нужно проломить в камне или бетоне желоб небольшой формы.

Функции перфоратора

В отличие от дрели перфоратор может работать в трех режимах: удар, вращение и комбинация этих действий. Поэтому перфоратор можно использовать не только для сверления, но и штробления стены, создания отверстий и выемок нужного размера. Он незаменим при выполнении работ по замене проводки дома. Ударная дрель, даже сопоставимая с перфоратором по мощности, не справится с такой нагрузкой.

Перфоратором можно:

  1. проделывать отверстия в твердых материалах (кирпиче, искусственном и натуральном камне, блоках, бетоне). Корончатое сверло используют, когда требуется выполнить отверстия большого диаметра.
  2. Снять штукатурку, демонтировать кирпич или кафельную плитку со стен. Для этого из насадок нужно выбрать зубило.
  3. Выполнить штробление стен дома. Нужна насадка-пика.

Недостатком инструмента можно назвать то, что для совершения некоторых операций могут потребоваться переходники для насадок – это увеличивает и без того немалый вес прибора и делает его менее удобным, удлиняя всю конструкцию.

Перфоратор – профессиональный инструмент, имеющий продуманную и надежную конструкцию. Он позволяет выполнять тяжелые работы с высокой скоростью. При самостоятельном ремонте дома чаще всего не требуется наличие такого мощного прибора, поэтому для бытовых целей чаще используют ударную дрель.

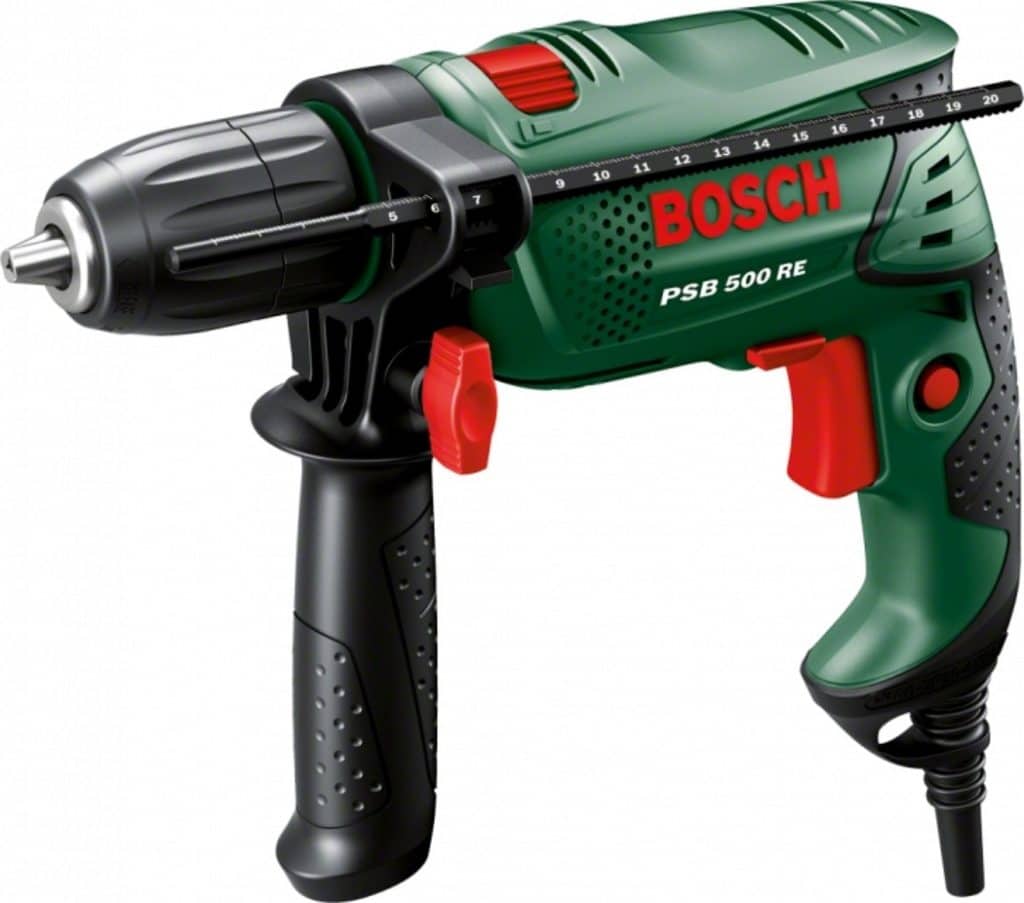

Функции ударной дрели

Благодаря разнообразным сверлам можно выполнять отверстия в различных материалах:

  • для сверления дерева берут сверла по металлу или по дереву, в некоторых случаях – перьевые;
  • при необходимости проделать отверстие в металле, используют прочные сверла особой конструкции;
  • копьевидные, предназначенные для работы со стеклом и керамикой, помогают просверливать аккуратные отверстия в кафельной плитке, не повреждая их;
  • корончатые помогают в случаях, когда требуется сделать отверстия большого диаметра;
  • сверла с победитовым наконечником позволяют работать с твердыми материалами (кирпичом и бетоном).

Кроме обычных, можно использовать и дополнительные насадки. Они позволяют значительно расширить функциональность прибора.

С помощью насадки из шлифовального круга можно быстро и качественно отшлифовать поверхность. Насадка-щетка из стальной проволоки поможет зачистить любую металлическую поверхность. Для черновой обработки используют насадку из витой проволоки, а более качественную выполняют щеткой из рифленой.

Если приобрести специальную насадку, то дрель может выполнять функции миксера: она способна быстро и тщательно перемешать раствор.

Кроме того, дрель с отключенным ударным механизмом заменяет шуруповерт. С ее помощью можно вкручивать и откручивать шурупы, саморезы или винты, собирать мебель, вешать дома полки и проводить другие операции.

Порядок разборки и сборки устройства

Самостоятельно приступать к разборке следует только при наличии соответствующих инструментов и оборудования. Для ремонта перфоратора своими руками понадобятся:

  • отвёртки с разными шлицами;
  • тиски;
  • гаечные и торцовые (шестигранные) ключи;
  • съёмники для подшипников.

Кроме того, нужны будут запасные детали для замены, резиновые сальники и прокладки. Для смазывания шестерней механизмов понадобятся:

В случае самостоятельного ремонта электродвигателя кроме мультиметра потребуются:

  • запасные угольные (или графитовые) щётки;
  • медный провод необходимого сечения;
  • шаблон для перемотки катушек.

Бур не держится в патроне и вылетает

Недержание оснастки перфоратора может случиться в процессе длительной эксплуатации. Бур или зубило, вставленное в патрон, не держится и вылетает во время работы.Таким инструментом не только невозможно продолжать долбление, это ещё и очень опасно — вылетевшее зубило может нанести травму.

Причина недержания оснастки кроется в износе или поломке патрона. Патрон необходимо разобрать и определить, в чём заключается проблема. Возможно, деформировались шарики, появилась выработка на ограничительном кольце или просела фиксирующая пружина. Обычно после замены испорченной детали патрон снова начинает функционировать нормально.

Как произвести ззамену патрона

В большинстве случаев патрон можно отремонтировать. Если износ отдельных деталей превысил допустимые пределы или повреждены резиновый пыльник и пластмассовая юбка, целесообразнее поменять патрон целиком.

Процедура замены патрона понятна из описанного выше порядка разборки перфоратора.

Использование

Ударная дрель перфоратор заменить не может. А наоборот? Ведь во многих моделях есть режим вращения без удара — так нельзя ли сверлить металл и дерево перфоратором? В принципе, можно. Более того, перфоратор обычно имеет более мощный двигатель, чем большинство бытовых дрелей, поэтому скорее справится с просверливанием отверстий большого диаметра, как в толстых досках, так и в металле. Но тут есть несколько тонкостей.

Во-первых, патрон. Практически все сверла по металлу и дереву имеют либо круглый хвостовик под зажимной патрон, либо шестигранный, либо конусный — в перфоратор они не встанут. Некоторые перфораторы имеют в комплекте сменный зажимной патрон для таких случаев.

Для остальных перфораторов существуют переходники, позволяющие закрепить зажимной патрон на оси с хвостовиком SDS+ (или SDS-Мах) — его можно установить в патрон перфоратора вместо бура и зажимать сверла уже в нем.

Во-вторых, скорость вращения сверла у перфоратора часто довольно невысока — до 1000 об/мин и меньше

Для сверления металла этого может оказаться недостаточно, обратите внимание на этот параметр при выборе инструмента, если собираетесь использовать его в качестве дрели

В-третьих, патрон перфоратора не закреплен жестко на оси инструмента и люфт сверла в нем будет намного больше, чем у дрели — особенно при использовании переходника. Поэтому использовать перфоратор в качестве дрели следует только в тех случаях, когда биение сверла не повредит обрабатываемому материалу или самому сверлу.

Перфоратор удобно использовать в качестве дрели со спиралями Левиса, с коронками по дереву, с толстыми сверлами по металлу для рассверливания отверстий малого диаметра.

Сверла тоньше 8 мм следует использовать с осторожностью, как и перьевые сверла и сверла Форстнера — клин и перекос сверла могут привести к повреждению заготовки (или самого сверла)

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
