Как правильно собрать перфоратор Makita

Причины поломок

Даже очень хорошие по качеству аппараты при долгой эксплуатации выходят из строя, изнашиваются, нуждаются в замене различных запчастей. Прежде чем начать ремонт, нужно провести полный осмотр устройства, а также понять причины поломки.

Представим несколько вариантов часто встречающихся проблем:

  • заполнение грязью, пылью, влагой;
  • смазка внутри аппарата при долгой эксплуатации твердеет, соответственно он уже не работает по назначению;
  • спустя время инструмент начинает издавать излишний шум, что говорит о том, что требуется ремонт;
  • большие нагрузки, долгое пользование в строительных нуждах, перегрев, изнутри исходит неприятный запах;
  • частое переключение режимов со временем приводит к облому кнопки переключателя.

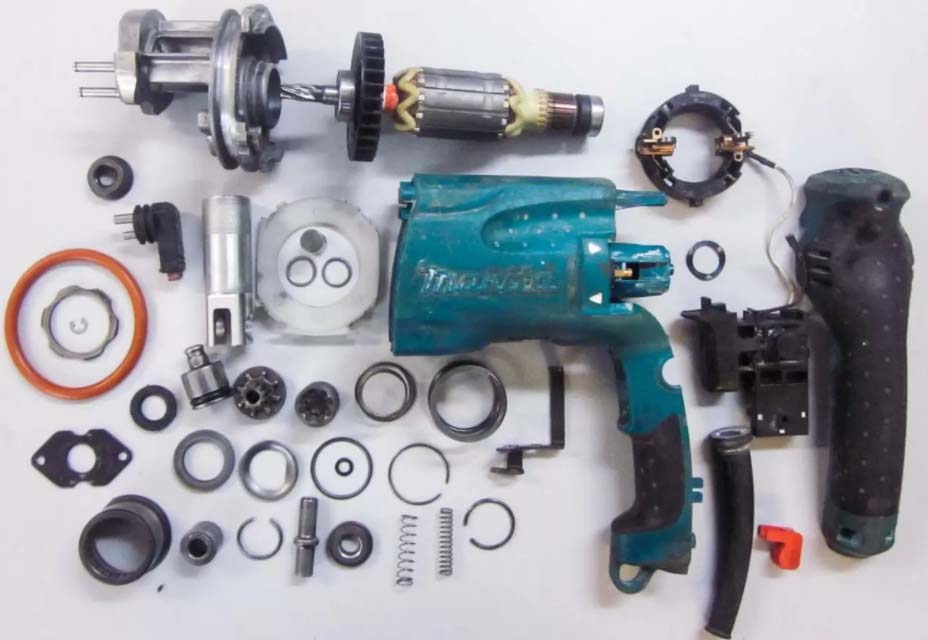

Порядок разборки перфоратора

Уложите перфоратор на чистую поверхность.

Разбирая механическую часть перфоратора Makita 2450 или Makita 2470, всегда надо снимать ручку переключателя режимов.

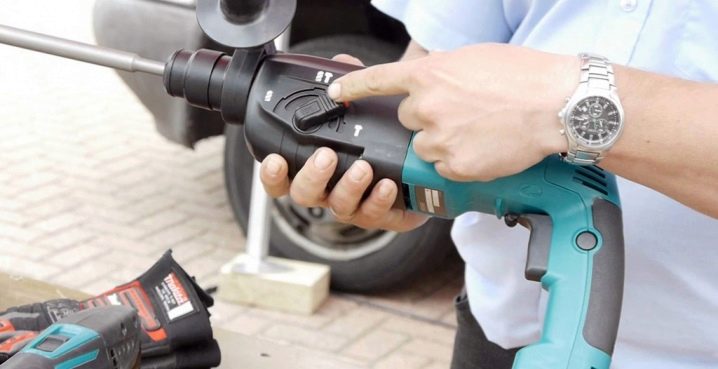

В начале работы ручка устанавливается в режим «Удар» (крайнее правое положение по часовой стрелке).

На ручке при помощи отвертки подковыривается и снимается защелка.

После снятия защелки ручка переводится в крайнее левое положение, в режим «Сверление».

Зажатая пальцами ручка вынимается из пазов корпуса.

Видео инструкция по разборке ручки переключателя режимов перфоратора Макита 2450

Видео: Как поставить переключатель режимов на перфоратор Makita HR 2450

Смазывается вал редуктора смазкой Makita 183477-5 SDS-PLUS. На вал в определенной последовательности собираются все входящие детали патрона.

Установив коническую пружину поз.6, наденьте направляющую шайбу поз.5 и зафиксируйте ее шариком поз.20, вставив его в паз вала редуктора.

Осталось надеть кольцо поз.4, кожух муфты поз.3, зафиксировать детали стопорным колечком поз.2. На последнем этапе вставьте в торец патрона защитный наконечник поз.1
ремонт патрона перфоратора Макита 2450 на этом закончен. Осталось проверить его качество, вставив в патрон бур. При правильной сборке патрон удерживает бур от самопроизвольного выпадания.
Патрон собран.

Схема разборки

В ходе осуществления ремонта представленной техники пользователь должен уметь разбирать инструмент. Схема сборки перфоратора “Макита 2450” имеет множество узлов не элементов. Для проведения ремонта следует знать не все они. Вот самые основные элементы, которые представляет схема (“Макита 2450”. прибор очень сложный).

Первое. это стопорное кольцо. Оно участвует в ходе демонтажа крышки патрона. Далее идет кольцевое запорное устройство. Оно удерживает шарик для фиксации бура. Его направляющим служит шайба не коническая пружина.

Редуктор с двигателем соединяют four винта. В схеме находится много резиновых деталей, которые при их износе становятся частой причиной поломки.

Этих знаний достаточно для осуществления ремонта дома. Далее следует изучить техникой его проведения.

Неисправности в корпусе редуктора

Корпус модели HR 2450 характеризуется высокой прочностью, поломки в этом узле достаточно редки. Но случается, что и здесь происходят определенные неприятности. Если корпус достался вместе с игольчатым подшипником, значит, его посадочное место сильно износилось. Когда эта деталь разбалтывается крайне сильно, следует заменить корпус.

Иногда бывает разбито посадочное место промежуточного вала. Ремонт предполагается аналогичный первому случаю.

Шайка корпуса редуктора имеет маслосъемное кольцо. Если его повредила строительная пыль (случается крайне редко) или неаккуратные действия ремонтника, его меняют вместе с корпусом.

Такую же процедуру выполняют в случае выхода из строя отверстий переключателя режимов. Перечисленные виды поломок характерны для поддельных экземпляров.

Принцип действия перфоратора

Новаторская суть изобретения перфоратора заключается в том, что ударная сила генерируется самим инструментом. Происходит это за счёт преобразования вращательной энергии электродвигателя в поступательное движение поршня. Поршень приводит в движение боёк (ударник), который уже непосредственно выполняет работу.

В зависимости от того, какой инструмент используется, какой режим активирован, перфоратор может сверлить, бурить или работать в режиме отбойного молотка.

Номинальная мощность перфоратора колеблется в диапазоне от 1,5 кДж до 20 кДж. Если представить, что с высоты 1 м на пол уронили гирю весом в 1кг, то она ударит по поверхности пола с силой в 1 кДж. Соответственно, 20-килограммовая гиря ударит с силой 20 кДж.

Как вставить и вытащить сверло или бур

Модели перфораторов могут оснащаться тремя видами патронов:

  • быстрозажимной;
  • кулачковый;
  • системы SDS.

Абсолютное большинство перфораторов оснащены патроном системы SDS, поэтому операция установки сверла рассмотрена на примере этого патрона.

Установка сверла

Патрон системы SDS является быстрозажимным патроном. Сверло (бур) с соответствующим хвостовиком устанавливается в такой патрон за три действия:

  1. Оттянуть вниз муфту патрона.
  2. Вставить режущий инструмент в гнездо.
  3. Отпустить муфту патрона.

Механизм SDS надёжен, не даёт сверлу выпасть и экономит время на смену буров. Его используют для перфораторов промышленного и бытового назначения малой и средней мощности.

Для работы свёрлами с обычным цилиндрическим хвостовиком необходимо иметь специальный зажимной кулачковый патрон с хвостовиком системы SDS. Такой патрон-переходник позволяет работать перфоратором в режиме электродрели стандартными свёрлами. Тем не менее в продаже можно найти свёрла с хвостовиками SDS.

Кулачковый патрон с хвостовиком SDS для сверления стандартными сверлами

Снятие сверла

Для снятия сверла или бура с патрона системы SDS необходимо:

  1. Дождаться полной остановки вращения патрона.
  2. Зафиксировать нижнюю муфту патрона рукой.
  3. Другой рукой открутить или стянуть верхнюю муфту.
  4. Достать бур или сверло.

Насадки для перфоратора различают по их назначению и способу крепления в патроне.

По назначению насадки делятся на инструмент для:

  • сверления (свёрла);
  • бурения (буры, коронки);
  • долбления (долота, пики).

Оснастка для перфоратора: сверление, бурение и долбление

Тип хвостовика

Основным критерием выбора оснастки является тип её хвостовика. Тип, который подходит к выбранной модели перфоратора, указан в его инструкции.

Наиболее распространёнными на сегодняшний день являются хвостовики SDS-plus и SDS-max.

Таблица: виды хвостовиков для перфораторов

Шнековые буры

В эффективности работы шнековых буров играет роль угол наклона рабочей канавки. Такие буры используют для изготовления отверстий большой глубины, они осуществляют эффективный пылеотвод и предназначены для интенсивной работы. Чем больше угол наклона канавки, тем больше скорость бурения и производительность работы. Эффективно использование буров с центрирующим шипом, они более ровно держат направление бурения и снижают нагрузку на руки и инструмент.

Бур для перфоратора с центрирующим шипом хорошо держит направление

Зубила

Существует три вида зубил для перфоратора:

  • зубило;
  • зубило-пика;
  • канальное зубило.

Такое различие определяется типом выполняемых работ. Обычным зубилом разрушают штукатурку, демонтируют плитку и т. д. Зубилом-пикой штробят, проделывают отверстия в бетонных элементах строительных конструкций. Канальным зубилом выполняют работу по формированию прямых ровных каналов в бетонных поверхностях. Такой вид работ возникает при монтаже электрических сетей или водопровода.

Насадка-миксер для перфоратора замешивает строительные смеси

Если насадка имеет хвостовик SDS-plus, её устанавливают непосредственно в патрон. Венчик с шестигранным профилем следует закрепить в кулачковом патроне с хвостовиком SDS-plus, а патрон уже вставляется в перфоратор. Мощность перфоратора не уступает электродрели, а даже её превосходит, поэтому подготовить любую строительную смесь не составит труда.

Самостоятельная заточка бура

При эксплуатации сверла с твердосплавной напайкой (бура) оно изнашивается от ударов и трения. При этом напайка не успевает выработать свой ресурс до поломки бура. Особенно это заметно на инструменте большого диаметра. Это приводит к снижению производительности работ и лишним затратам на расходные материалы. Поэтому затачивать буры самостоятельно имеет смысл. Для этого нужно использовать заточной станок (наждак).

При самостоятельной заточке бура важно сохранять оригинальные углы, сделанные на заводе. Их величины: 30 градусов – передняя грань, 60 градусов – задняя

Для большей точности заточки изготавливают приспособление из уголка, которое фиксирует бур в нужном положении при его заточке.

Неисправности в корпусе редуктора

Корпус модели HR two thousand four характеризуется высокой прочностью, поломки тут узле достаточно редки. Однако случается, что тут происходят определенные неприятности. Если корпус достался вместе с игольчатым подшипником, значит, его место посадочное сильно износилось. Когда эта деталь разбалтывается крайне сильно, следует заменить корпус.

При бывает разбито место для посадки промежуточного вала. Ремонт предполагается аналогичный первому случаю.

Шайка корпуса редуктора имеет маслосъемное кольцо. Если его повредила строительная пыль (случается нечасто) по другому неаккуратные действия ремонтника, его меняют вместе с корпусом.

Такую же процедуру выполняют если проход выхода из строя отверстий переключателя режимов. Перечисленные виды поломок характерны для поддельных экземпляров.

Устройство перфораторов Макита 2450 и 2470

Перфоратор Makita условно состоит из электрической и механической частей. Причем, в пластмассовом корпусе черного цвета располагается механический узел перфоратора, а под зеленым пластмассовым корпусом скрывается электрическая часть перфоратора.

Порядок разборки механической части перфоратора

Механический узел предназначен для передачи вращательного момента вала к инструменту, создавая не только крутящий момент и поступательный ударный импульс.

Задача механического узла, передавать вращение от ротора к инструменту, обеспечивая инструменту при этом продольное перемещение.

Разборка перфоратора начинается со снятия быстроразъемного патрона.

Детали быстроразъемного патрона

Разобрав патрон, выкрутите четыре винта поз.10, скрепляющих крышку корпуса редуктора поз.14 механического блока и корпус перфоратора и, надавливая на торец вала перфоратора, снимите черную пластмассовую крышку.

Снимаем крышку механического блока

Чтобы вынуть механический блок из зеленого корпуса статора, надо:

  1. 1. Выкрутить три винта поз.70,75,76, держащих крышку поз.69 в ручке перфоратора;
  1. 2. Снять крышку;
  1. 3. Освободив пружины щеткодержателей поз.63,66, достать угольные щетки поз.65.

Теперь можно вытаскивать механический блок из корпуса статора.

Вид механического блока

Освободив механический блок, необходимо отсоединить от него ротор. Ротор поз. крепится в механическом блоке за счет трения зубьев шестеренок и вытаскивается путем пошатывания и разъединения одновременно.

Разборка механического блока ударного узла

Механический узел собран на внутреннем корпусе поз.49. Для снятия промежуточного вала надо выкрутить в основании корпуса два болта поз.43. Еще промежуточный вал фиксируется рычагом переключателя режимов.

Два слова о переключателе режимов

В перфораторах Макита 2450, 2470 установлен рычаг, который обеспечивает инструменту три режима работы. Перфоратор может просто сверлить, просто долбить, и долбить с одновременным сверлением. Рычаг переключателя надет на ось внутреннего корпуса и фиксируется компрессионной пружиной поз.85, шайбой поз.87 и стопорным кольцом поз.86.

Пришло время снять промежуточный вал.

Разборка промежуточного вала

Для разборки промежуточного вала воспользуйтесь схемой, прилагаемой настоящей инструкцией.

Фото схемы промежуточного вала с указанием порядка разборки

С вала поз.40 снимите по порядку:

  • а). подшипник поз.46 и кольцо поз.47;
  • б). прямозубую шестеренку поз.42;
  • в). подшипник качения поз.41;

А с другой стороны вала снимите:

  • г). плоскую шайбу 12 поз.35;
  • д). подшипник 606 поз.36;
  • е). стопорное кольцо S-7 поз 37;
  • ж). компрессионную пружину 7 поз.38;
  • з). муфту сцепления поз.39.

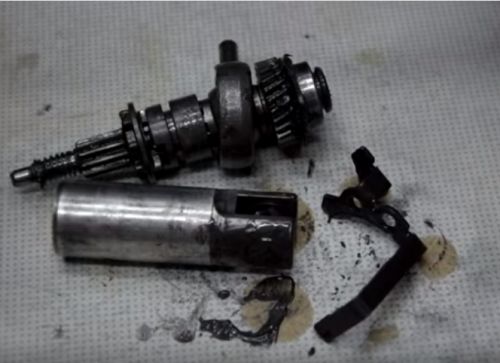

Порядок разборки вала ствола ударного механизма

Для разборки вала ударного механизма необходимо вытащить его из внутреннего корпуса.

Из вала надо вытащить цилиндр поз.32, вставленный во внутреннюю полость вала.

Цилиндр разбирается очень просто:

  1. 1. Из него надо достать ударник поз.30;
  1. 2. Выбивается шарнир поршня поз.34;
  1. 3. Снимаются две плоские шайбы поз.33,35.

Чтобы разобрать сам вал поз.21 ударного механизма, надо со стороны вала установки патрона снять:

  • — кольцевую пружину 28 поз.16;
  • — шайбу 30 поз.17;
  • — компрессионную пружину 31 поз.18;
  • — прямозубую шестерню 51 поз.19;
  • — стальной шарик 7,0 поз.20.

А со стороны внутренней полости вала надо снять:

  • — кольцевую пружину 28 поз.29;
  • — резиновое кольцо поз.28;
  • — металлическое кольцо поз.27;
  • — резиновое кольцо 15 поз.26;
  • — кольцо 9 поз.25;
  • — плоскую металлическую шайбу 28 поз.22.

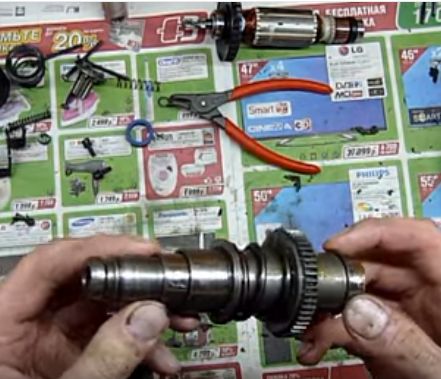

Вал ствола в разобранном виде

Разборка электрической части перфоратора Макита 2450, 2470

В состав электрической части перфоратора Makita 2450,2470 входят:

  1. ротор поз.54;
  1. статор поз.59;
  1. выключатель TG813TLB-1 поз.68;
  1. угольные щетки СВ-419 поз.65;
  1. щеткодержатель поз.63,66.

Для снятия статора достаточно постучать по торцу пластмассового зеленого корпуса со стороны статора деревянной киянкой или бруском.

Но сначала надо выкрутить два самонарезающих винта 4×60 мм поз. 57.

При частом постукивании по корпусу, статор самопроизвольно выступает за края корпуса, а дальше вынимается руками.

Остальные элементы электрической части перфоратора Макита 2450 или 2470 демонтируются легко, поскольку ничем не крепятся.

“Макита 2450”: характеристики, схема сборки, ремонт , отзывы

Можно ли забить трубу в землю с помощью перфоратора?

Если говорить языком правил, однозначный ответ будет «Нет». Инструмент должен использоваться согласно инструкции и строго по назначению.
Однако на практике народные умельцы успешно использовали перфоратор для изготовления абиссинских скважин, забивания столбов и труб.

Прежде чем браться за перфоратор, чтобы забить трубу в землю, следует понять процесс распределения энергии по поверхности при ударе. Главное, чтобы энергия удара равномерно прикладывалась к торцу трубы.

Труба с помощью перфоратора забивается самодельной насадкой или буровой коронкой. Диаметр коронки должен быть больше, чем диаметр трубы, рабочий инструмент должен равномерно прилегать ко всей поверхности среза.

Видео: как забить трубу в землю с помощью перфоратора

Перфоратор – один из самых мощных электроинструментов, который реально удержать в руках. Эта сила может быть использована как для разрушения, так и для созидания

Чтобы работа шла быстро и результат был качественным, очень важно соблюдать правила безопасности при работе с перфоратором. Если за инструментом своевременно ухаживать, выполнять требования производителя, перфоратор прослужит долго

Перфоратор был изобретён в 1851 году как инструмент для горнодобывающей промышленности. В 1932 году компания Бош презентовала в Германии первый электромеханический ударный перфоратор, предназначенный для строительных работ. С тех пор БошХаммеры выпускаются серийно, лицензии на производство приобрели и другие фирмы. Основные функции перфоратора: сверление, бурение и удар. Как правильно пользоваться перфоратором, выполняя различные виды работ?

Что может послужить поводом для разборки перфоратора

Поломки инструмента делятся на механические и электрические. Ремонт невозможен без разборки и последующей сборки.

Сбои в механической части

О наличии проблем в механической части можно судить по появившемуся:

  • скрежету;
  • повышенному шуму;
  • сильной вибрации;
  • странному запаху из корпуса.

К таким неполадкам относится:

  • поломка зубьев шестеренок или зажимного патрона;
  • износ ствола агрегата, а также резинок бойка и ударника;
  • выход из строя ударного механизма, переключателя режимов работы.

Сбои в электрике

При возникновении сбоев в электрике мотор гудит, быстро нагревается, не вращается, появляется дым. Можно почувствовать неприятный запах и искрение.

Поломки в электрической части:

  • перегорание обмотки ротора, статора двигателя;
  • засор коллектора;
  • поломка кнопки включения;
  • нарушение электрических контактов;
  • износ щеток;
  • невозможность включения инструмента.

К неисправностям, появившимся в электрической части электродвигателя, привлекают профессионала.

Ремонт механической части перфоратора Макита 2450 и 2470

Любой ремонт инструмента начинается с определения характера неисправности и разборки.

Выполнить ремонт перфоратора Makita 2450 и 2470 может пользователь, обладающий начальными слесарными навыками и знакомый с требованиями электробезопасности.

В данной статье рассматривается механическая часть перфоратора Makita, основные неисправности и способы их устранения.

Разборка механической части перфоратора Makita 2470

Чтобы добраться до механической части перфоратора, надо снять или разобрать патрон.

Разборка патрона быстроразъемного Установите перфоратор на заднюю крышку корпуса на поверхность стола, покрытого чистой тканью или бумагой.

При помощи пинцета или отвертки снимите резиновый наконечник 35, поз.1.

Аккуратно освободите кольцевую пружину поз.2, кожух муфты поз.3, стальное кольцо поз.4. Вы доберетесь до стального шарика диаметром 7 мм поз.20.

Теперь можно снять корпус механической части
Он черного цвета. При помощи шуруповерта открутите четыре шурупа в торце корпуса.

Зажав правой рукой черный корпус, надавите большим пальцем на торец вала, с которого разобрали патрон. Пластмассовый корпус легко снимется.

Чтобы отсоединить механическую часть от электрической, надо предварительно вынуть электрощетки.

Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь переходим к отсоединению ротора от механической части перфорато

ра. Ротор держится в механической части за счет косозубых шестерен редуктора. Если вы возьмете в одну руку корпус ротора, а в другую корпус механической части и потяните в разные стороны, покачивая, вы разъедините эти два узла.

Получится вот такой узел в старой смазке.

Дальше открутите при помощи шестигранника два болта М4×12, поз 43., арт.266273-7 с внутренней шестигранной головкой. Вытащите вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7. из внутреннего корпуса поз.49, арт.153687-8.

Из чего состоит перфоратор

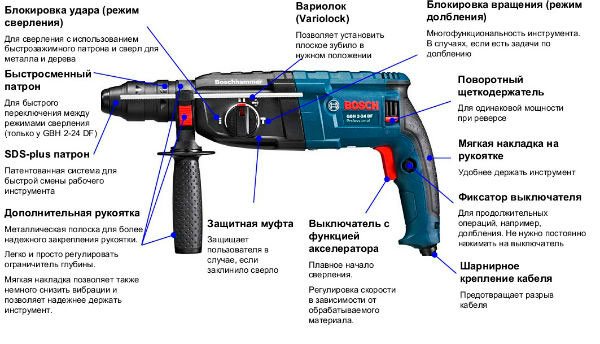

На корпусе инструмента расположены органы управления, как можно увидеть на следующем фото:

Внутреннее устройство перфоратора нельзя понять без его разборки. В пластмассовом корпусе скрыты следующие основные узлы:

  • электродвигатель;
  • предохранительная муфта;
  • «пьяный» подшипник;
  • летающий поршень;
  • патрон.

Принцип работы перфоратора состоит в превращении вращения электродвигателя в ударно-вращательное движение насадок. Электродвигатель приводит в действие весь остальной механизм перфоратора. Предохранительная муфта обеспечивает безопасность специалистов во время работы. Пьяный подшипник приводит в действие поршень, создавая ударное усилие, а патрон обеспечивает зажим насадок. Теперь поговорим подробнее о каждом из этих узлов.

Электродвигатель

Главные детали электродвигателя – статор и ротор.

Обмотки статора создают постоянное электромагнитное поле, внутри которого вращается ротор. На роторе располагается несколько обмоток. Выводы катушек подключены к контактам якоря. Одновременно в электрическую цепь включается одна из обмоток. Питание подается через графитовые щетки на контакты якоря. Переключением обмоток создается поле скольжения, за счет которого и происходит вращение ротора.

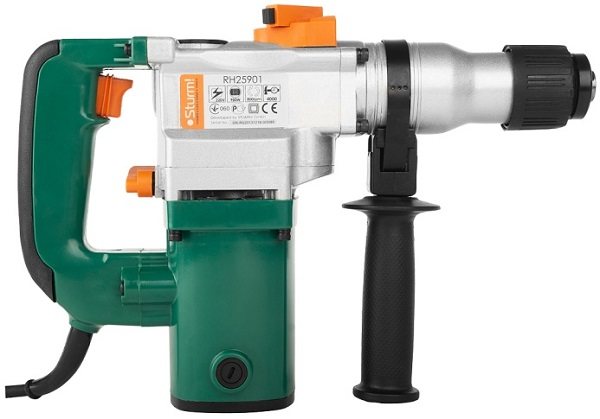

Электродвигатель в инструменте может иметь горизонтальное и вертикальное расположение. Горизонтальное обычно применяется в легких перфораторах, а модели средней и большой мощности оснащены вертикальным электродвигателем.

Работа электрической части перфоратора регулируется пусковым механизмом путем нажатия на клавишу на рукоятке.

Предохранительная муфта

Чтобы остановить вращение патрона, если заклинило рабочую насадку, в перфораторах устанавливается предохранительная муфта. Это необходимый элемент: без ее использования мощный инструмент выворачивает из рук, продолжение самостоятельного вращения перфоратора легко приводит к травмам рабочего. В перфораторах используют два основных типа устройства муфт: фрикционные или кулачковые.

  1. При нормальных условиях работы инструмента диски фрикционной муфты плотно прижаты друг к другу — так передается усилие вращения на остальной механизм. При затруднении вращения диски проскальзывают, не перегружая электропривод.
  2. В кулачковой муфте обе ее половины имеют скошенные выступы, входящие в пазы ответной части. Соединяются полумуфты пружиной определенной жесткости. Если усилие на ударном механизме превышает давление пружины, выступы выходят из пазов, расцепляя муфту. Во время этого раздается характерное трещание, за что кулачковую муфту часто называют трещоткой.

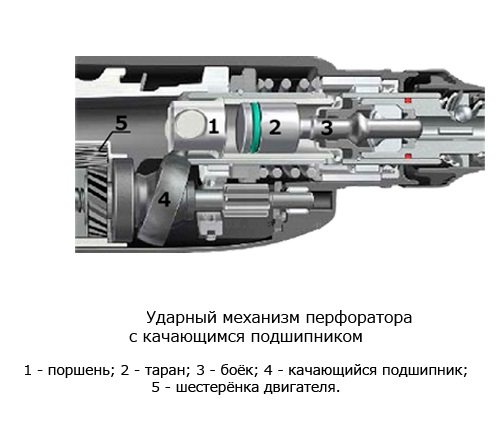

Ударный механизм

Ударный механизм в конструкциях перфораторов встречается двух типов:

Наибольшее распространение получил электропневматический вариант. «Пьяный» (качающийся) подшипник и поршень в совокупности составляют ударный механизм перфоратора.

При вращении основного вала качающийся подшипник совершает поступательные движения, передавая усилие на таран пневматического цилиндра. Воздух в цилиндре толкает поршень с бойком. Рабочая часть патрона подвергается ударам бойка, зажатый в патрон бур бьет по обрабатываемому материалу.

Патрон

Патрон для перфоратора устроен таким образом, чтобы у пользователя была возможность быстро сменить насадку, не делая длительных перерывов в работе. Речь идет о патронах двух основных типов:

Хвостовик инструментов для патрона SDS-plus зажимается двумя стопорными шариками.

В патроны SDS-max зажимают инструменты с другими хвостовиками, обеспечивающими более надежное крепление.

Что такое перфоратор и как он устроен

Этот инструмент используют для ударных работ, при снятии старых твердых, но хрупких материалов: кирпичной кладки, бетона, плитки. Перед тем, как разобрать перфоратор Макита, Штурм (Sturm), Элитеч (Elitech), Энкор, Вихрь, Декстер, Wert, АЕГ и т.д., надо знать из чего он состоит.

Разные модели инструмента друг от друга отличаются мощностью и выполняемыми функциями, но во всех имеются обязательные основные системы и узлы.

В каждом перфораторе есть:

  • электродвигатель с якорем и статором;
  • редуктор;
  • патрон;
  • ударный механизм;
  • кнопка включения;
  • предохранительная муфта.

В процессе усовершенствования появились дополнительные функции, которые облегчают его применение:

  • переключатель режимов работы;
  • система, подавляющая вибрации;
  • механизм, закрепляющий инструмент в удобном для оператора положении;
  • ограничитель глубины проникновения оснастки в рабочую поверхность;
  • очистка устройства от пыли.

Оснасткой служат специальные зубила и ударные сверла, которые устанавливают в патрон.

Перфоратор работает за счет того, что вращение двигателя превращается в ударно-вращательное движение насадки. Мотор приводит в действие весь остальной механизм инструмента. Безопасность пользователя при работе обеспечивает предохранительная муфта. Поршень приводит в действие пьяный подшипник. Он создает ударное усилие. Перфоратор не может служить вечно, и у него ломаются детали и узлы.

Детали перфоратора

Разбираем редуктор

Чтобы добраться до механической части, потребуется снять пластмассовый корпус.

Порядок разборки механической части перфоратора Макита

Вначале снимается защитный пластмассовый корпус черного цвета . Корпус снимается после того, как вы выкрутите четыре винта, крепящих корпус с торца.
Надавив на торец вала вы выдавите редуктор из корпуса.

Сняв корпус, надо отделить ротор от редуктора. Редуктором называется общая механическая часть.
Отделяется ротор от механической части(редуктора) просто.
Правой рукой надо зажать редуктор, ротор зажать левой.
Покачивая, потяните обе части в противоположные стороны. Ротор держится в редукторе за счет трения косозубых шестеренок.
Основные неисправности перфоратора Макита происходят в механической части инструмента .

Самая характерная неисправность для механической части, выход из строя ударного механизма.

Разборка ударного механизма

Ударный механизм собран на внутреннем корпусе и состоит из вала редуктора и промежуточного вала.
Вращательное движение передается через косозубые шестерни на промежуточный вал.

Вал редуктора представляет собой полый ствол, в котором свободно перемещается цилиндр.

Насаженная на промежуточный вал малая прямозубая шестерня передает вращение на большую прямозубую шестерню вала редуктора, в котором смонтирован ударный механизм.
А поступательные движения на вал редуктора ударного механизма одновременно передаются за счет передачи от подшипника качения промежуточного вала к цилиндру, перемещающемуся в стволе редуктора.

Переходим к разборке промежуточного вала.

Разборка промежуточного вала

На вал поз.40 насажены косозубая шестерня поз.42, на которую передается вращение от шестерни ротора, подшипник качения 608zz поз.41, который передает поступательное движение на шарнир поз.34 поршня поз.32.
С другой стороны вала устанавливается муфта сцепления поз.39, прямозубая шестерня 10 поз.80, компрессионная пружина поз.38, стопорное кольцо S-7 поз.37, подшипник 606zz поз.36
Особое внимание следует обращать на состояние подшипников качения.
В перфораторе установлены импортные подшипники. Допускается установка отечественных подшипников.
Подшипник 606zz можно заменить на 80016, подшипник 609zz меняется на 80019

Переходим к разборке вала ударного механика

Разборка вала ударного механизма

Разборка ствола перфоратора Макита 2470 представляет собой простой процесс, если использовать схему устройства перфоратора Макита.
Вал представляет собой ствол поз.21, в котором собран ударный механизм.
На ствол крепится шестеренка поз.19, которая придавливается пружиной поз.18, через шайбу поз.17 и фиксируется стопорным кольцом поз.16.

С разборкой мы разобрались.
Меняем детали на исправные и готовимся собирать. Более подробно о смазке и сборки перфоратора.

Читайте если проблемы с электрической частью перфоратора.

Видео быстрой разборки перфоратора Макита

Видео: разборка перфоратора makita HR2450 за 5 минут до м

Даже очень надежные перфораторы фирмы Макита со временем ломаются. Любая поломка устраняется, надо только иметь прямые руки и настойчивость. Кроме электрических неисправностей перфораторы подвержены и механическим поломкам.

Работа перфораторов с твердыми материалами в запыленной среде сокращает срок эксплуатации и требует вмешательства пользователя для ремонта.

Признаки подделки

Из-за большой популярности представленного оборудования нередки случаи его подделки. Существуют характерные особенности, которые определяют ненастоящий перфоратор HR 2450. К ним относится короткий шнур (около 0,5 м). Буквы на черных застежках чемодана у подделки матовые, а у оригинала — блестящие.

На фото перфоратора в инструкции у настоящего изделия фон светло-серый, почти белый. У копии будет темный, глухой цвет заднего плана изображения.

Если на чемоданчике модели HR 2450 указана в качестве производителя Япония, это ненастоящий инструмент. На оригинале написано: «Made in P.R.C.», т. е. «сделано в Китае».

«Макита 2450» включает в себя обрезиненную ручку, на которой указан серийный номер. Все детали чемоданчика также должны содержать каждый свое обозначение. У подделки ручка выполнена не из резины, а из пластмассы. Это также должно стать сигналом о необходимости отказаться от покупки такого инструмента.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
