Осцилляционные шпиндельные шлифовальные станки

Как сделать ленточно-шлифовальный станок

Основой станка является мощная станина, способная выдержать вес всего оборудования и выполнять функцию демпфирования возникающей вибрации. Каркас станины лучше всего скреплять с помощью сварки. Сверху крепится плита. В качестве такой плиты выбирают ДСП толщиной не менее 22 мм.

На станине закрепляют электродвигатель. Мощность двигателя должна быть не ниже рассчитанной. Количество оборотов должно составлять минимум 1500об/мин. На якорь крепится редуктор для передачи вращения к ведущему барабану. Требуемый диаметр напрямую зависит от скорости вращения двигателя. Он определяет скорость движения ленты в момент трения о поверхность детали.

В качестве примера можно привести следующие соотношения. При скорости движения ленты равной 20м/сек – диаметр должен быть равен 20 см. Для предотвращения эффекта проскальзывания на барабаны одевают резиновые чехлы. Площадку для установки барабанов целесообразней изготовить под небольшим наклоном. Это позволит создать плавный контакт ленты во время движения с обрабатываемой поверхностью.

Если планируется обработка деталей из различной древесины, целесообразно предусмотреть возможность изменения скорости вращения барабана. Приведенная методика показывает, что шлифовальный станок своими руками собирается достаточно легко.

Из чего сделать станину

Каркасом, к которому крепятся все остальные элементы станка, является мощная станина. Она должна иметь большой запас прочности, иметь хорошие массогабаритные характеристики. Её изготавливают из листовой стали толщиной более 5мм.

Для удобства дальнейшей работы необходимо произвести разметку рабочей площадки. Для её крепления делают три отверстия. Затем тремя болтами крепят её к станине.

Выбор и установка двигателя для станка

Проведенные расчёты и опыт эксплуатации такого рода агрегатов показывают, что двигатель должен обладать мощностью не менее 2,5 кВт. Частота вращения вала должна составлять 1500 об/мин и более. От скорости вращения двигателя в значительной степени зависит скорость движения абразивной ленты. Это серьёзно влияет на качество обработки. В свою очередь скорость движения ленты влияет на диаметр барабанов.

Двигатель для шлифовального станка

В качестве готового устройства можно использовать двигатель, который устанавливается на стиральных машинах. Можно подобрать двигатель и от других хозяйственных агрегатов, например мощного насоса или другого устройства подходящего по мощности и количеству оборотов.

Ведущий и ведомый барабаны

Ведущий барабан крепко фиксируется на шкив электродвигателя. Ведомый барабан закрепляется на отдельной оси. Для обеспечения его свободного вращения между валом и барабаном крепятся подшипники.

Шлифовальная лента своими руками

Абразивные ленты для таких станков имеют матерчатую основу. В качестве основы используется бязь или аналогичная по плотности ткань. На поверхность материи с одной стороны с помощью специального клея наносится абразивная крошка. В зависимости от величины зерна этой крошки она подразделяется на крупные, средние, мелкие и нулёвки.

В принципе такую ленту можно изготовить самостоятельно. Выбрав необходимую ткань и нанеся на неё абразивный порошок требуемой фракции. Нанеся клей на поверхность материи, и посыпав её этим порошком можно получить шлифовальную ленту необходимых размеров. Однако следует признать, что современная промышленность выпускает такой широкий ассортимент таких расходных материалов, что лучше воспользоваться заводской.

Изготовление станка для шлифовки своими руками

Желание самостоятельно делать конструкции из древесины всегда подталкивает к тому, что требуется оборудовать свою мастерскую шлифовальными и распиловочными станками. Их в большом ассортименте выпускают современные производители. Такие станки имеют прекрасные характеристики, а также высокую степень надежности. Самым основным и существенным недостатком является большая стоимость. По этой причине многие мастера стараются собирать себе шлифовальные станки из того, что есть под рукой.

Самые опытные пытаются не ограничиваться станком, который выполняет лишь одну функцию, и собирают универсальный прибор, который может резать деревянные заготовки, шлифовать и полировать, снимать старое покрытие и готовить поверхности к обновлению. Это реально благодаря тому, что основу каждого станка составляет станина, на которой закреплен электрический двигатель, ведомый и ведущий барабан, набор дополнительных оснасток (фрезы, рила, круги для шлифования и прочее).

Расчет мощности станка

Перед тем, как начать сборку станка, нужно выполнить расчет мощности.

Чтобы правильно все сделать, потребуется определиться со следующими параметрами:

  • Мощность, которая потребляется электрическим двигателем.
  • Скорость вращения мотора.
  • Площадь соприкосновения поверхности детали и движущейся абразивной ленты.
  • Коэффициент шлифования.
  • Показатель трения обратной стороны применяемой ленты с поверхностью крутящих барабанов.

На основании данных о таких параметрах можно определить мощность будущего устройства.

Как сделать шлифовальный ленточный станок

Чтобы сделать шлифовальный станок своими руками, потребуется учесть много моментов. Основой станка будет мощное основание, которое может выдержать вес оборудования и выполнят функцию демпфирования появляющейся вибрации. Каркас станины стоит скрепить при помощи сварки. Сверху прикрепите плиту, и в роли такой плиты можно применять ДСП, который в толщину не меньше 2.2 см. Далее на станину прикрепите электрический двигатель, причем его мощность не должна быть ниже рассчитанной ранее. Число оборотов мотора должно быть минимум 15 000 оборотов за 1 минуту. На якорь прикрепите редуктор для передачи вращения к ведущему барабану. Нужный диаметр будет зависеть от скорости вращения мотора, и это же определит скорость движения ленты при трении в момент трения о поверхность деталей.

Из чего делать основание (станину)

Каркас, к которому прикрепляют все остальные станочные элементы, является устойчивая, хорошая станина. Она должна быть с большим запасом прочности, а также обладать прекрасной массогабаритностными характеристиками. Ее делают из листовой стали, с толщиной не больше 0.5 см. Самыми приемлемыми считаются размеры сделанной своими руками станины примерно 50*18*2 см.  Для основания такого размера оптимальным размером рабочей площадки будет 18*16*1 см.  Для удобства будущей работ следует сделать разметку на рабочей площадке, и для крепления следует проделать три отверстия, а после при помощи трех болтов прикрепить все к станине.

Выбор и монтаж двигателя для станка

Выполненные расчеты и опыт использования такого рода устройство показывает, что электрический двигатель должен иметь мощность хотя бы 2.5 кВт, но никак не меньше. Частота вращения вала должна быть от 1 500 оборотов за 1 минуту и больше. От того, какая скорость вращения электрического двигателя, будет в ощутимой мере зависеть скорость движения абразивной ленты. Это сильно влияет на то, каким будет качество сборки. В свою же очередь скорость передвижения ленты будет влиять на диаметр обоих барабанов.  В роли готового устройства можно применят двигатель, который обычно используют для стиральных машинок. Можно также выбрать электрический двигатель и от другого хозяйственного агрегата, к примеру, очень мощного насоса или иного устройства, которое подходит по количеству оборотов и мощности.

Ведомый и ведущий барабан

Ведущий барабан нужно крепко зафиксировать на шкив электрического двигателя, а ведомый барабан будет закреплен на отдельной оси. Для того, чтобы обеспечивать свободное вращение между барабаном и валом следует прикрепить подшипники.

Лента для шлифования

При изготовлении мини шлифовального станка следует заранее позаботиться об абразивной ленте для шлифования. Обычно они имеют тканевую основу, и в качестве основы применяется бязь или другая, но похожая по плотности ткань. На поверхности материи с одной стороны при помощи особого клея наносят абразивную крошку, и в зависимости от размера зерна крошки она будет поделена на большие, средние, небольшие и нулевые.

Подготовка к работе

Подготовка к работе важна, так как именно на данном этапе определяется полный состав требуемого инструмента, механизмов, материалов, фурнитуры и крепежа. Именно на данном этапе нужно убедиться в наличии всего необходимого, чтобы не прерывать и не останавливать работу. Поэтому перед началом, рекомендуем просмотреть материал полностью и убедиться в том, что все есть в наличии.

Инструменты

В процессе работы Вам понадобится некоторый ручной и электроинструмент, проверим список:

  1. Инструмент для прямого пиления: Циркулярная пила или распиловочный станок.
  2. Электролобзик.
  3. Шуруповерт.
  4. Дополнительный ручной инструмент: молоток, струбцины, угольник, отвертка, разметочный карандаш и пр.

Материалы, фурнитура и крепеж

Для изготовления шлифовального станка на базе дрели Вам потребуется:

  1. Фанера толщиной 15 мм. Также может быть использована ДСП.
  2. Крыльчатая гайка – 2 шт.;
  3. Болт М6 и саморезы.

Преимущества бесцентрошлифовальных станков

  • Производительность. Благодаря продуманной загрузке и выгрузке, а также самоцентрированию заготовок для сквозного шлифования с высокой периферийной скоростью исключается необходимость в дополнительных операциях. В итоге производительность бесцентрошлифовальных машин в несколько раз превышает показатели аналогичной обработки круглошлифовальными станками общего назначения.
  • Идеальная точность. Уникальная конструкция предлагаемого оборудования обеспечивает точность полировки поверхности в пределах десятых долей микрометра. При обработке длинных валов не требуется использование люнет.
  • Практичность. Отсутствует вероятность прогиба заготовки при шлифовке, что позволяет выполнять обработку деталей малого диаметра с большей глубиной среза каждого прохода.
  • Простота в эксплуатации. Для обеспечения идеальной точности шлифовки на высокотехнологичных станках Paragon версии RC не требуется высокая квалификация операторов.

Чтобы заказать бесцентрошлифовальные станки, обратитесь к менеджерам . Наши опытные консультанты проинформируют об особенностях реализуемых модификаций и предложат оптимальный вариант металлообрабатывающего оборудования под конкретные особенности и объемы производства.

Выбор комплектующих для шпиндельного шлифовального станка

Подбор компонентов для шлифовального станка перед приготовлением его своими руками осуществляется только после составления схемы. В качестве основы можно взять чертежи заводских моделей. Корректировки в документации вносятся согласно параметрам имеющихся комплектующих.

Главным компонентом самодельного оборудования является электродвигатель. Оптимальным вариантом будет использование однофазной модели мощностью до 2 кВт. Следующим элементом является переходная конструкция для крепления шпинделя. Это может быть вал, соединенный с ротором двигателя с помощью ременной передачи. Если необходимо регулировать величину оборотов — рекомендуется установить системы шкивов.

Рекомендации по выбору комплектующих для шлифовального станка, изготовленного своими руками:

  • корпус. Желательно сделать его в виде рабочего стола. Большинство заводских конструкций имеют чугунный корпус, обеспечивающий должный показатель устойчивости. Аналогичными свойствами будет обладать широкий рабочий стол;
  • шпиндель. Так как это самая изнашивающаяся деталь оборудования — лучше всего сделать его из дерева. Это позволит уменьшить затраты на производство, а также снизить себестоимость комплектующих.

Вал со шпинделем должен располагаться ближе к центру стола. Но при этом должен свободно доставать до зоны обработки.

Для повышения качества работы рекомендуется предусмотреть установку стружкоотсоса. Его патрубок должен располагаться ниже уровня стола под шпинделем.

Подготовка к работе

Подготовка к работе важна, так как именно на данном этапе определяется полный состав требуемого инструмента, механизмов, материалов, фурнитуры и крепежа. Именно на данном этапе нужно убедиться в наличии всего необходимого, чтобы не прерывать и не останавливать работу. Поэтому перед началом, рекомендуем просмотреть материал полностью и убедиться в том, что все есть в наличии.

Инструменты

В процессе работы Вам понадобится некоторый ручной и электроинструмент, проверим список:

  1. Инструмент для прямого пиления: Циркулярная пила или распиловочный станок.
  2. Электролобзик.
  3. Шуруповерт.
  4. Дополнительный ручной инструмент: молоток, струбцины, угольник, отвертка, разметочный карандаш и пр.

Материалы, фурнитура и крепеж

Для изготовления шлифовального станка на базе дрели Вам потребуется:

  1. Фанера толщиной 15 мм. Также может быть использована ДСП.
  2. Крыльчатая гайка – 2 шт.;
  3. Болт М6 и саморезы.

Основные конструктивные элементы

Основными конструктивными элементами шлифовального станка являются:

Как работает осциляционный шпиндельный станок

Осциляционный шпиндельный станок – это настольный (или, в некоторых вариантах, напольный) инструмент для работы по дереву. Он предназначен для шлифовки краёв и кромок. У станка есть небольшая рабочая поверхность и шлифовальный барабан. Который проходит через отверстие в рабочем столе.

При вращении шлифовальный барабан одновременно движется вверх и вниз. В результате рабочая поверхность барабана полностью взаимодействует со шлифуемой поверхностью. Благодаря такому поступательному движению вверх и вниз, на обрабатываемой поверхности не образуется канавок. Кроме того, абразив на шлифовальном барабане служит дольше.

Особенности устройства

Шпиндель 3Г71 имеет горизонтальное расположение. Подобная схема расположения обуславливает то, что на станине происходит перемещение суппорта стола крестового типа. Перемещение проводится по направляющим качения. При эксплуатации есть возможность перемещать заготовку в двух взаимно перпендикулярных направлениях.

Принципильная электросхема 3Г71

В любом паспорте можно встретить особенности работы крестового стола:

  1. В инструкции указан тот момент, что работает механизированная подача от гидроцилиндра.
  2. При эксплуатации можно использовать механизм ручной и механической подачи.
  3. Продольное перемещение заготовки также позволяет ускорить процесс работы.
  4. Продольный реверс стола и механизм поперечного реверс также значительно повышают функциональность модели.

Есть распорядительная панель. Задняя сторона станины имеет колону, по вертикальным направляющим, которые относятся к категории качения, перемещается шпиндель 3Г71.

К другим особенностям конструкции можно отнести то, что внутри станины есть агрегат гидравлического типа. Ремонт 3Г71, а именно гидравлический системы, можно провести через левую дверь, расположенную в станине. Система также имеет специальный бак охлаждения, который расположен на правой стороне.

Видео ремонта 3Г71

Плоское шлифование

Для плоского шлифования часто используется ленточный шлифовальный станок производителя Jet или Зубр типа гриндер и тарельчатого вида. Может проводится шлифование следующих поверхностей:

  1. чертежи многих деталей с плоской поверхностью могут обрабатываться, используя ленточный шлифовальный станок типа гриндер. создать конструкцию можно своими руками, также есть в продаже популярные модели производителей Jet и Зубр;
  2. сопряженные поверхности также можно обработать, используя ленточно-шлифовальный станок ШЛПС. существуют и самодельные варианты исполнения, которые создаются своими руками, позволяющие проводить обработку сопряженных поверхностей.

Гриндер, созданный своими руками или от компании Jet, Зубр, не может использоваться для шлифования цилиндрических и иных поверхностей. Плоское шлифование проводится во многих отраслях промышленности.

Профессиональные модели

Если следует получить деталь с размерами высокой точности, то использовать самодельные варианты исполнения нельзя. Это связано с тем, что своими руками нельзя сделать самодельную конструкцию, с помощью которой можно будет провести обработку с высокой точностью. В рассматриваемой ситуации можно использовать оборудование компании Jet и Зубр.

К особенностям станков производителя Jet можно отнести следующее:

  1. гриндер или другой тип станка jet на всех этапах производства подвергается тщательному контролю качества. сделать это стало возможно при создании тщательных чертежей, а также при использовании современных технологий;
  2. на все оборудование компании jet предоставляется гарантия 2 года. этот момент определяет то, что производитель уверен в высоком качестве, стабильности работы своего товара. сделать своими руками качественный шлифовальный аппарат подобного уровня довольно сложно;
  3. на протяжении последних 50 лет торговая марка jet связана с изготовлением оборудования деревообрабатывающей промышленности. этот момент обуславливает то, что сделать гриндер производитель может с учетом всех ошибок;
  4. каждый год производитель пытается сделать все более совершенные модели. это связано с тем, что постоянно ведутся разработки новых технологий;
  5. станки jet имеют огромный спектр применения: индивидуальные для домашнего использования и профессиональные для применения в учебных, научных учреждениях, промышленные для эксплуатации в крупных промышленных заведениях.

Провести создание гриндера или иного типа шлифовального станка своими руками подобного качества практически невозможно.

Компания Зубр также проводит создание шлифовального гриндера и иного оборудования. С каждым годом появляется все большее количество станков под брендом Зубр, которые обладают исключительными эксплуатационными качествами. Компания Зубр постоянно расширяет ассортимент, тем самым предоставляет возможность подобрать наиболее подходящую модель. Кроме этого производитель Зубр постоянно вкладывает средства в научные исследования. Несмотря на это продукция компании Зубр несколько уступает по своим эксплуатационным качествам многим зарубежным производителям.

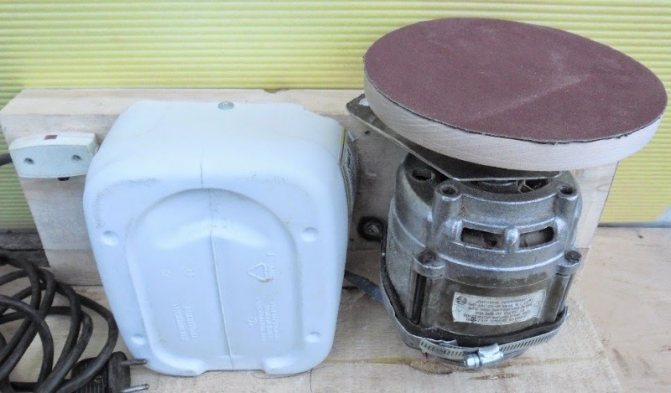

Самостоятельное изготовление шлифовального станка

После подготовки схемы изготовления и заготовок можно приступать к сборке конструкции шлифовального станка своими руками. Опорный стол лучше всего делать из стальных труб квадратного сечения с дополнительными ребрами жесткости. Верхняя часть под столешницей должна иметь рамную основу.

Сначала выполняется изготовление столешницы. Для этого можно использовать лист ДВП. В средней части заготовки вырезается отверстие для шпинделя. Затем устанавливаются переходной блок, соединяющий вал с ротором двигателя. После этого монтируется силовая установка. На поверхности столешницы не предусмотрены ограничительные или фиксирующие компоненты. Степень обработки заготовок зависит от их прижима к абразивной поверхности.

В некоторых заводских установках предусмотрен механизм изменения угла наклона шпинделя относительно заготовки. Это же можно сделать и в самодельные модели. Однако следует помнить, что наличие этого узла в схеме увеличит трудоемкость изготовления конструкции.

Как склеить шлифовальную втулку на шлифовальный барабан

Мастер-класс по изготовлению своими руками шлифовальных втулок на металлический или прорезиненный шпиндель шлифовальных барабанов для осцилляционно-шпиндельного шлифовального станка.

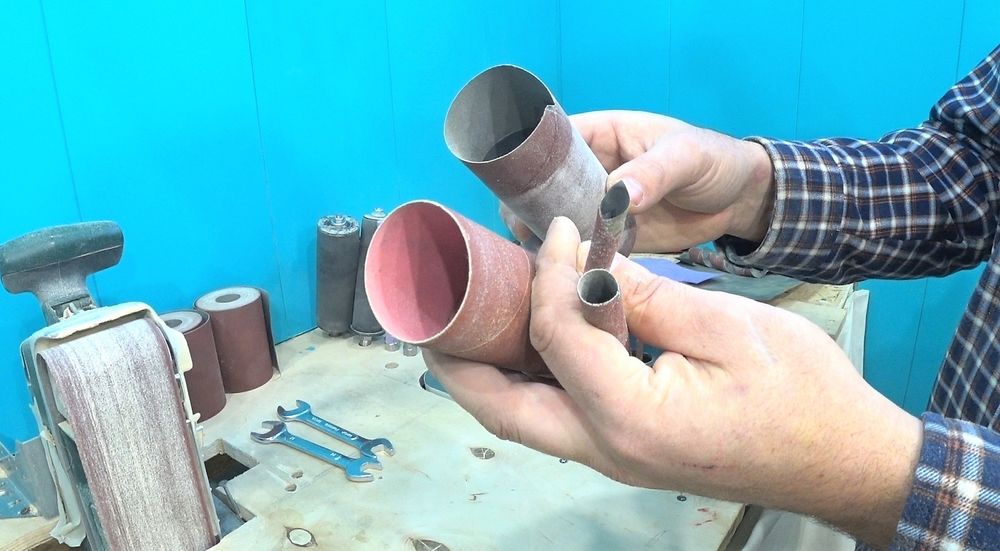

Шлифовальные втулки являются востребованным расходным материалом. Прекрасно, когда вы научитесь изготавливать их самостоятельно и перестанете зависеть от наличия втулок нужного диаметра и зернистости в магазинах.

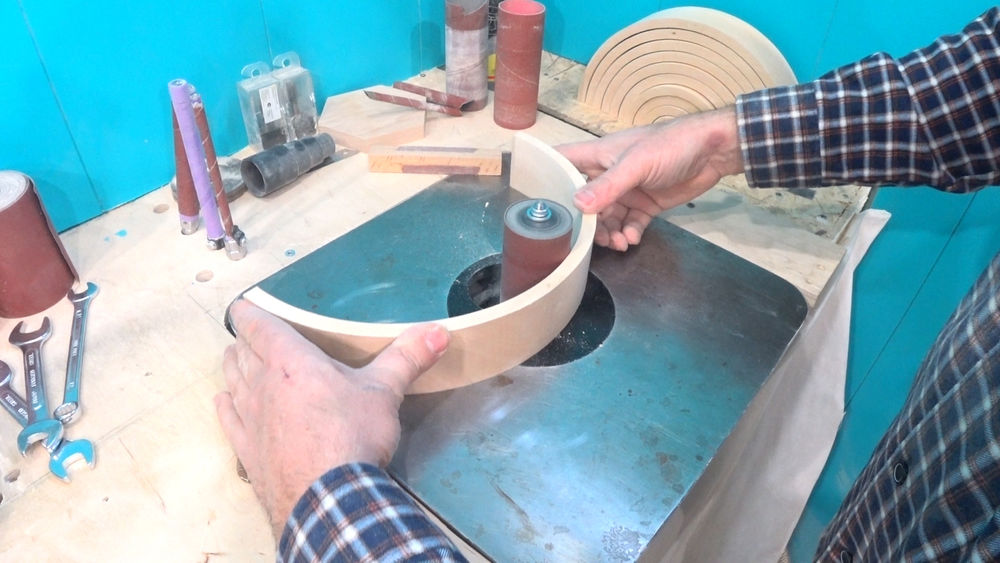

В мастерской по производству деревянных игрушек шлифование заготовок занимает особую часть процесса производства.

Это очень ответственный и важный этап превращения заготовки в безопасную деревянную игрушку.

Нужно тщательно избавиться от всех острых краев, сгладить углы деталей, чтобы игрушка стала безопасной для ребенка и ее было приятно держать в руках.

Видео процесса можно посмотреть тут:

Пошаговый мастер-класс с фото.

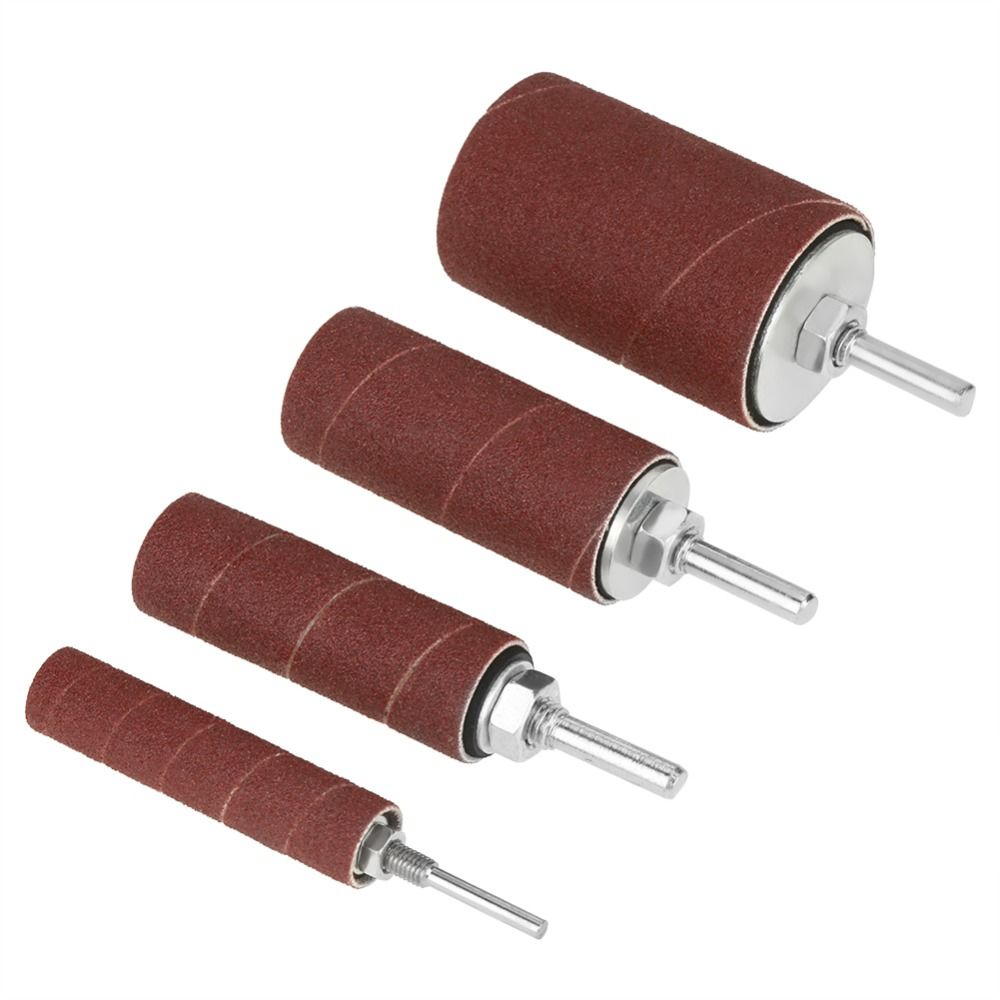

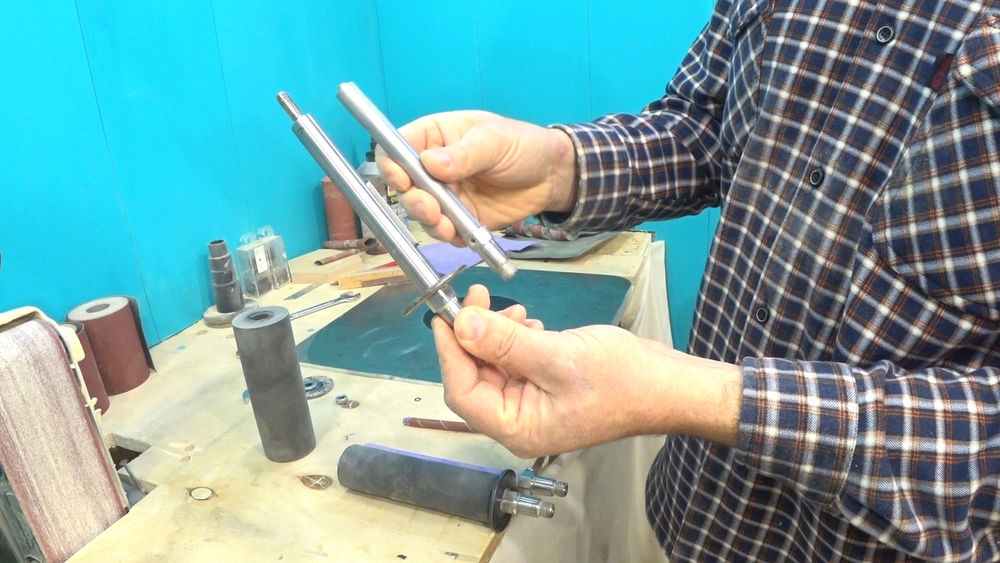

Шлифовальные барабаны бывают различных диаметров, с обрезиненными или металлическими шпинделями, муфтовые и безмуфтовые.

Чем шлифовальные барабаны отличаются — это тема следующего мастер-класса.

Процесс изготовления шлифовальной втулки на шлифовальный барабан с металлическим шпинделем начинается с обклеивания самого шпинделя мягким пластиком.

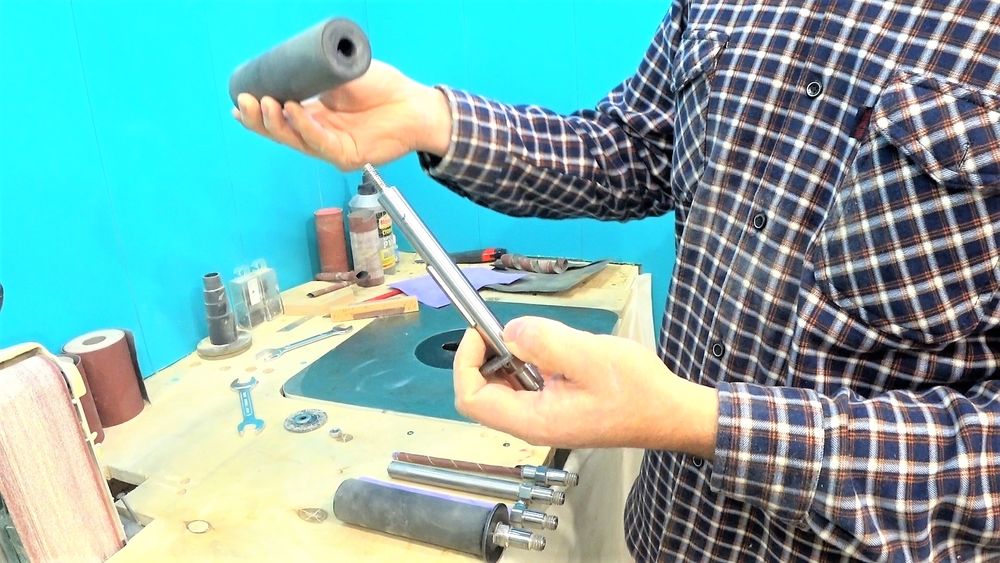

Обычно, барабаны крупного и большого диаметра идут с обрезиненным шпинделем, а барабаны маленького диаметра имеют просто металлический шпиндель.

Обрезинивание способствует более «мягкой» шлифовке, лучше прижимается деталь и шлифоваальный материал.

В процесс обрезиненная поверхность.

Поэтому можно самостоятельно «обрезинить» металлический шпиндель для более комфортного шлифования заготовок.

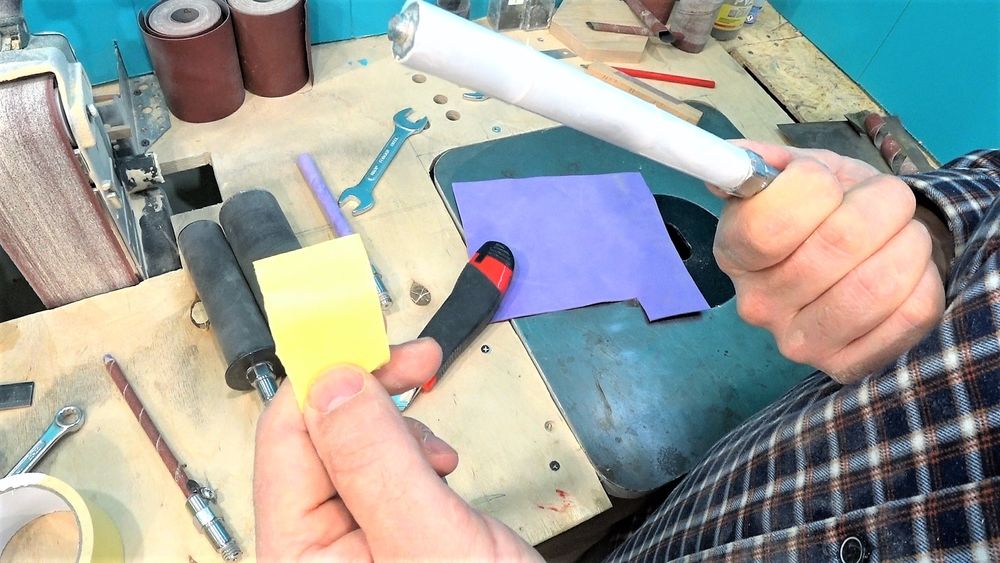

Для этого нам понадобится мягкий пластик для детского творчества и двусторонний скотч:

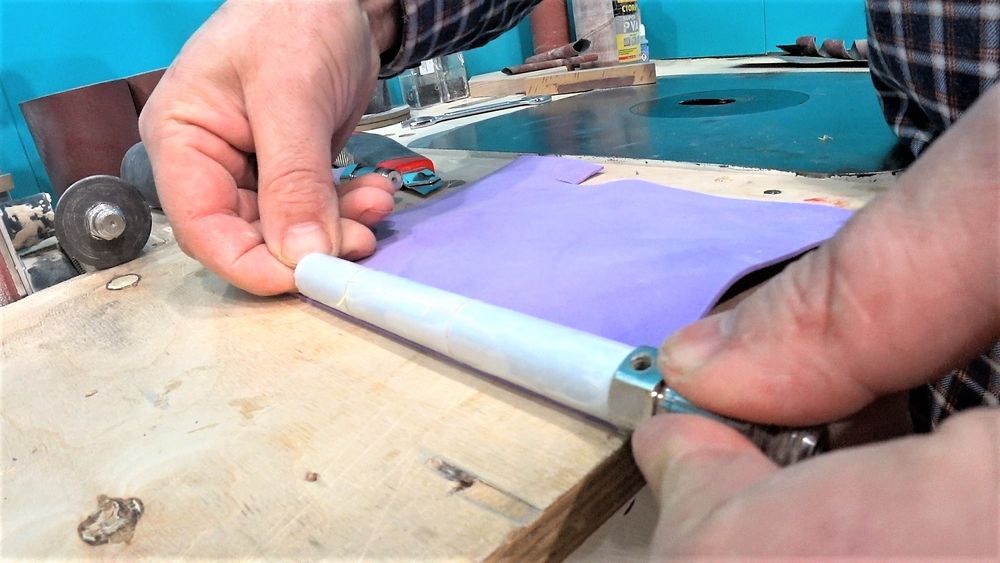

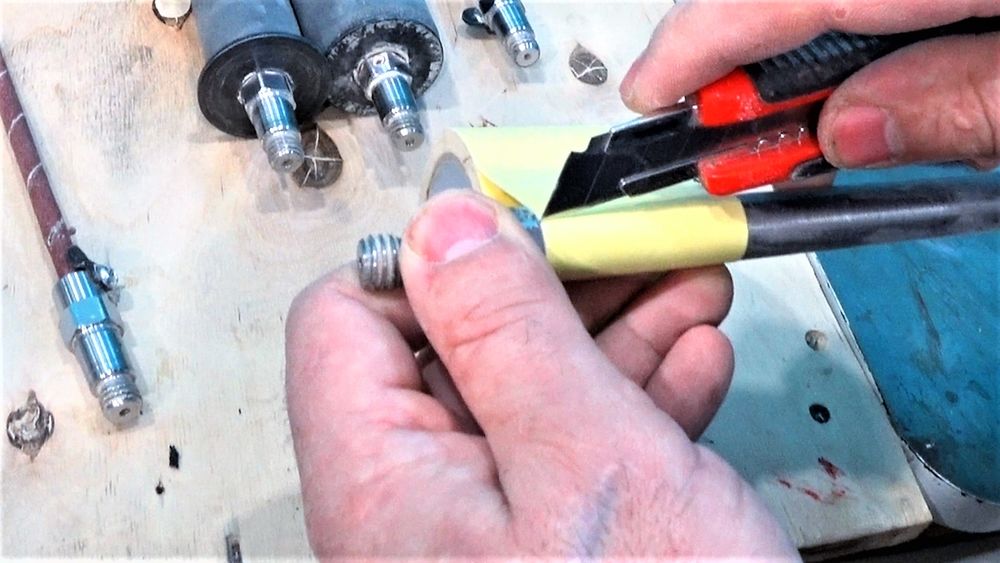

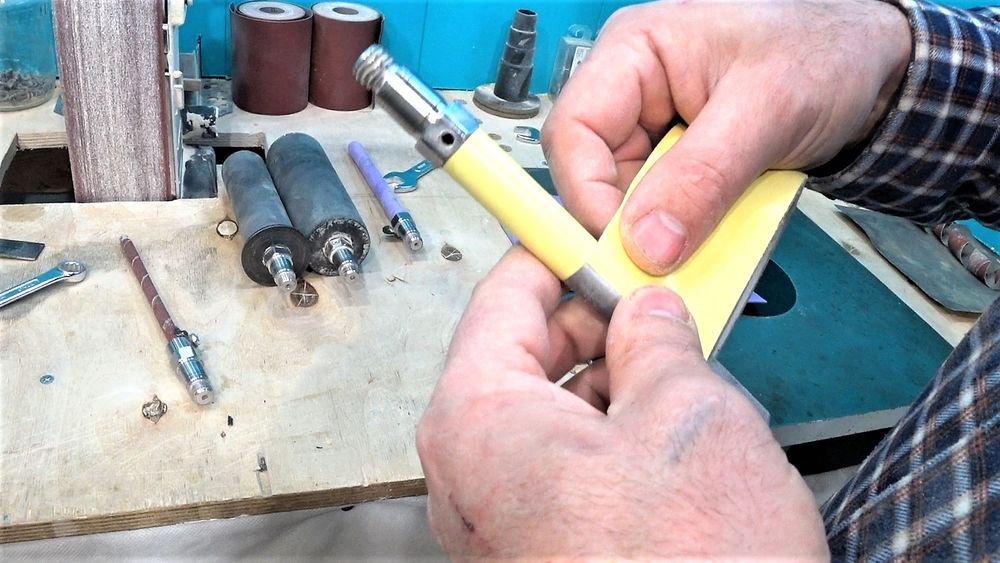

1. Оборачиваем металлический шпиндель двусторонним скотчем, обрезаем излишки канцелярским ножом.

2. Снимаем защитную желтую оболочку.

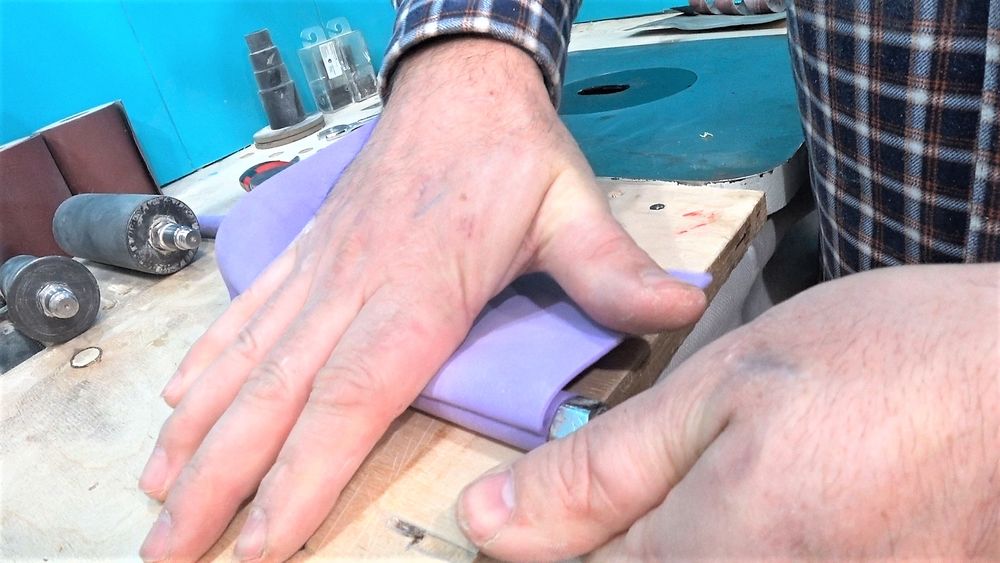

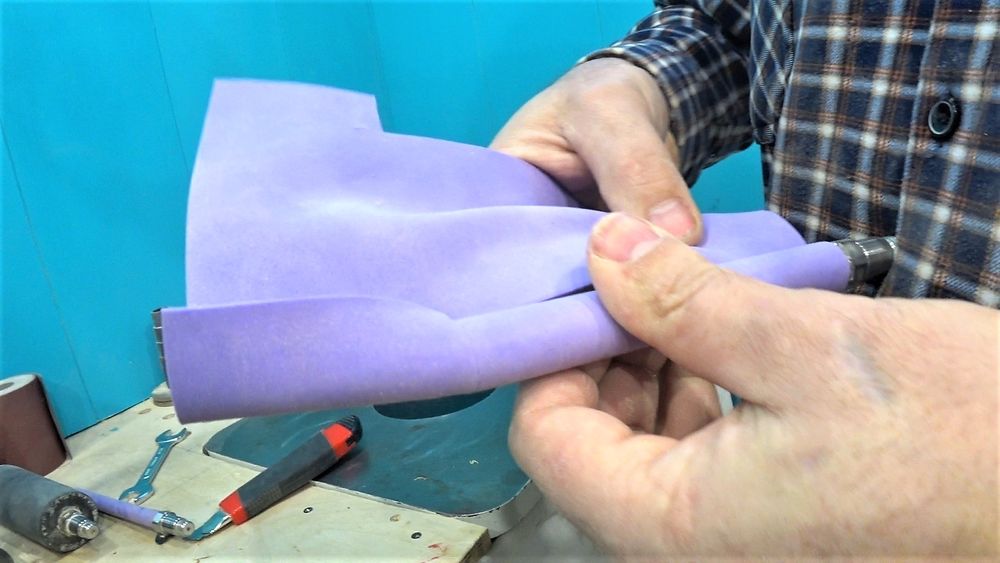

3. Накатываем на мягкий пластик.

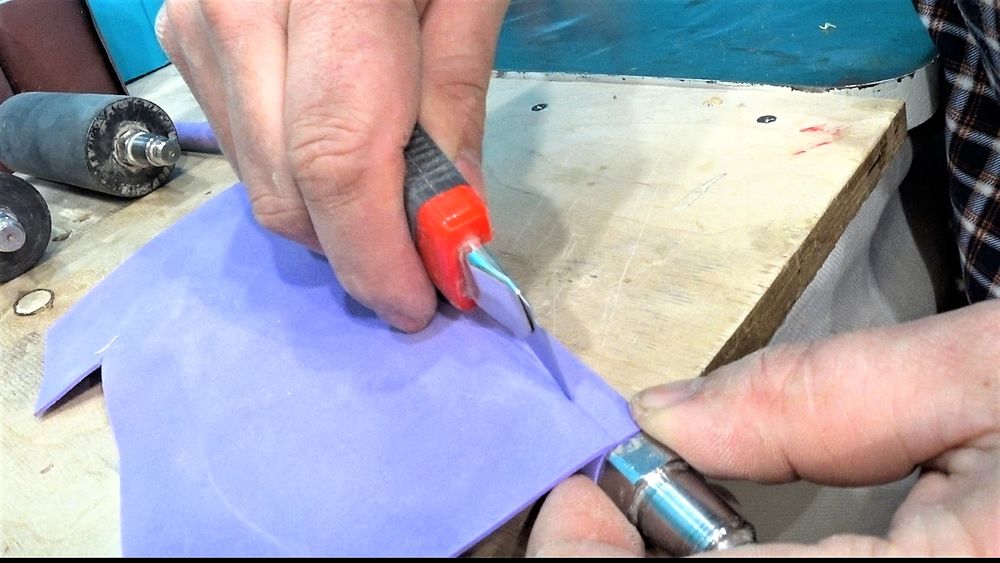

4. Обрезаем лишнее.

5. Прокатываем шпиндель с пластиком по ровной твердой поверхности.

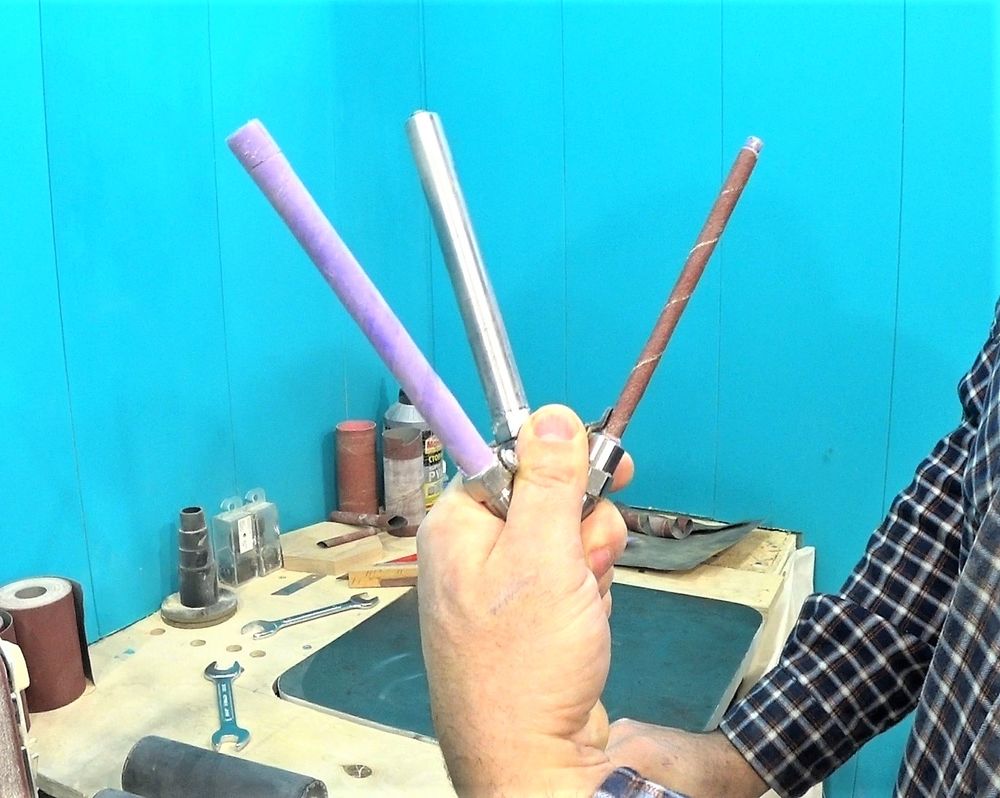

6. Все готово. Можно приступать к изготовлению шлифовальной втулки.

Для барабанов с прорезиненым шпинделем этап с наклеиванием мягкого пластика пропускаем.

1. Изготавливаем шлифовальную втулку.

Нам понадобится наждачная бумага для мокрого шлифования, канцелярский нож, супер клей, шлифовальная лента на метраж и шаблон.

В качестве шаблона используем магазинную втулку любой зернистости, но нужного нам диаметра барабана.

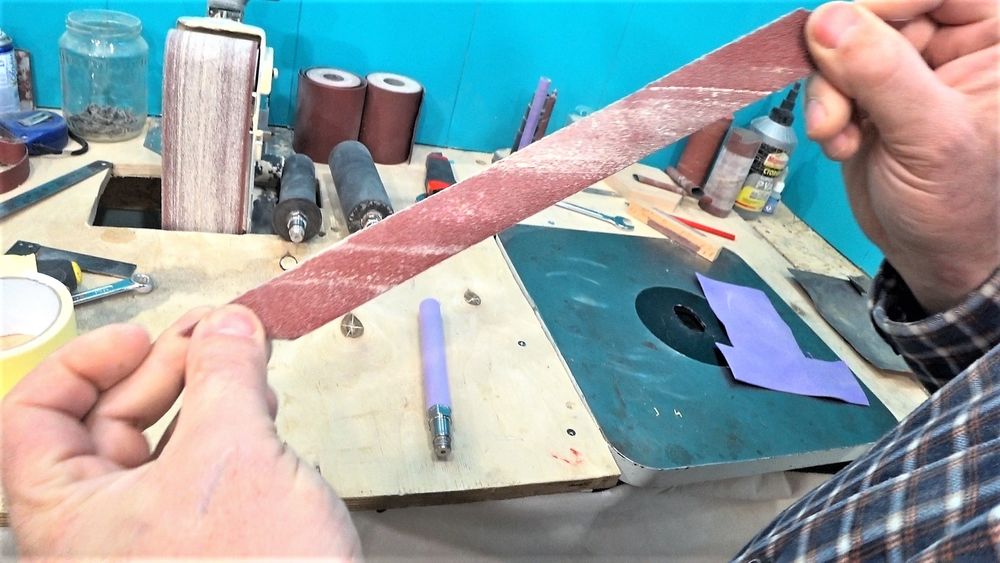

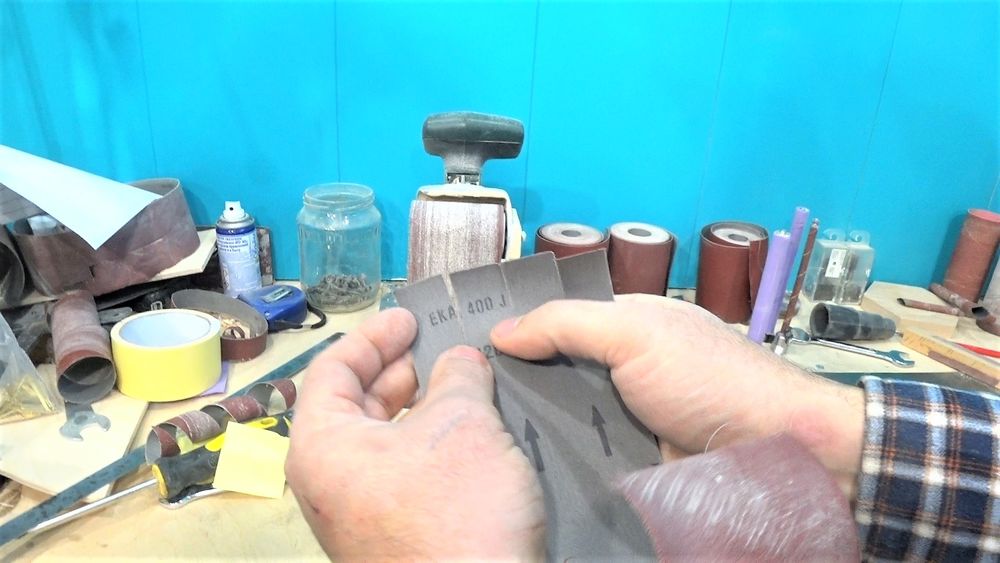

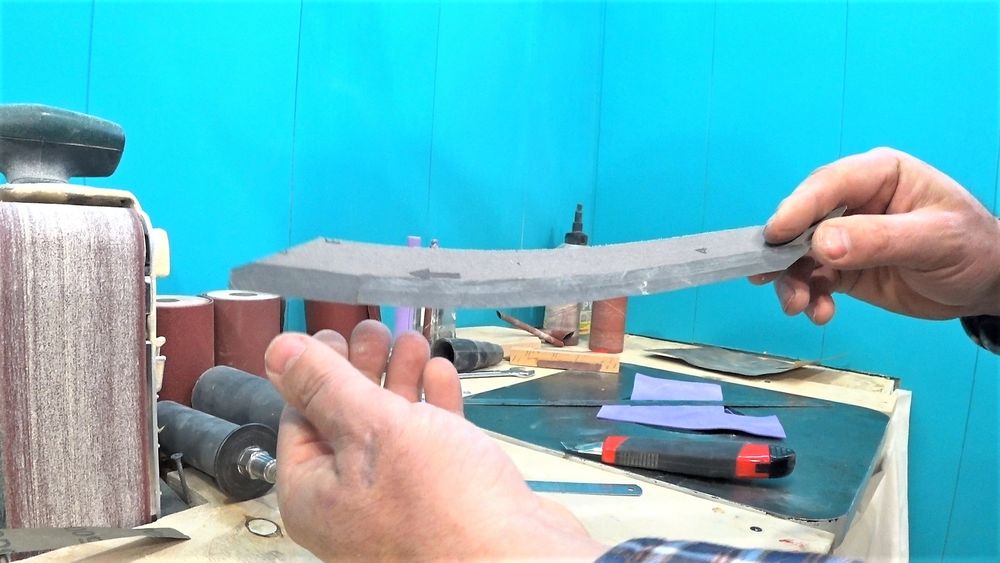

2. Берем шлифовальную ленту нужной нам зернистости, шаблон и отрываем полоски-заготовки.

Можно сделать на несколько втулок сразу, насколько позволяет ширина шлифовальной ленты.

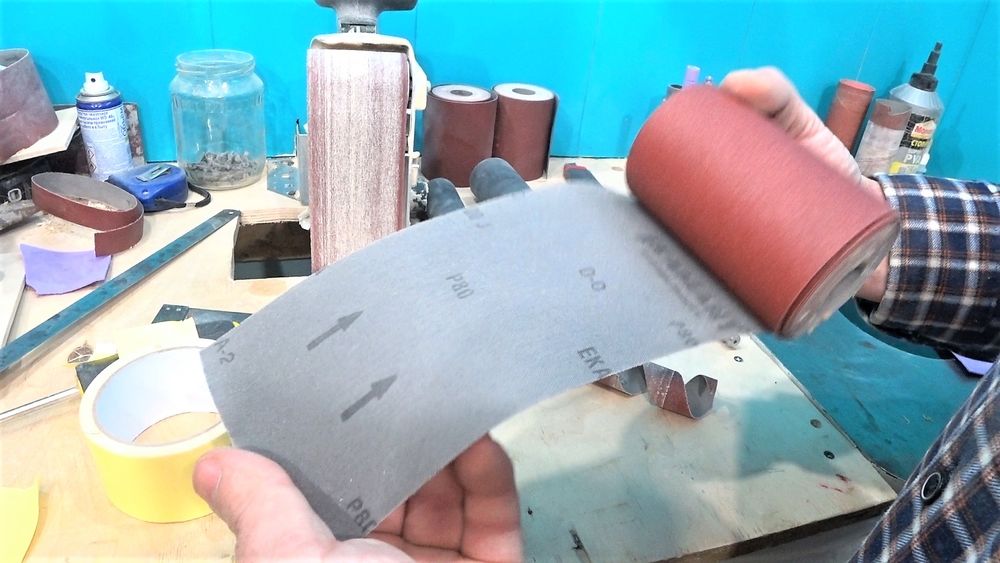

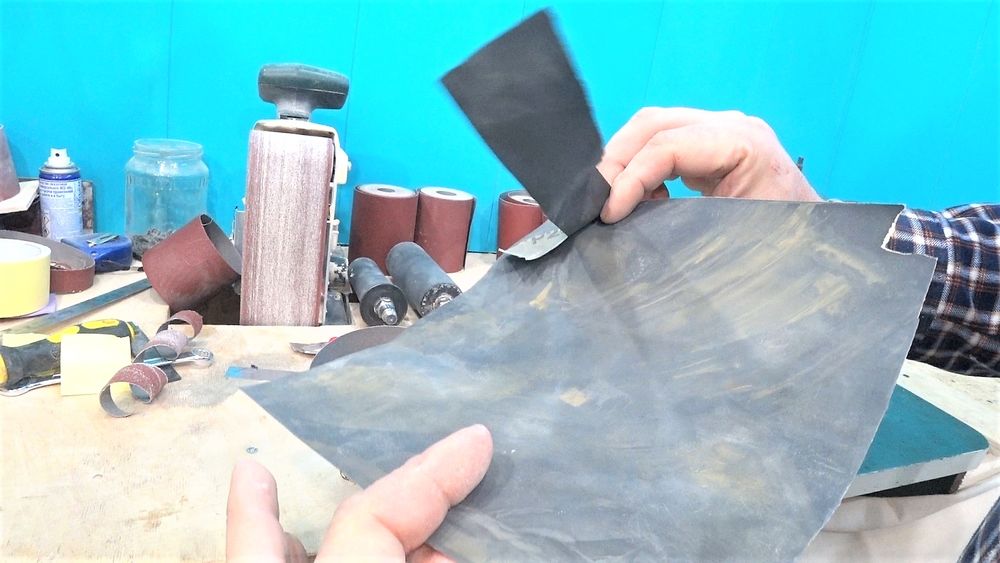

3. Берем Шлифовальную бумагу для МОКРОГО шлифования!

Это важно, т.к такая бумага прочная и не пропустит клей на прорезиненную поверхность барабана, а значит, шлифовальную втулку будет легко сменить при необходимости

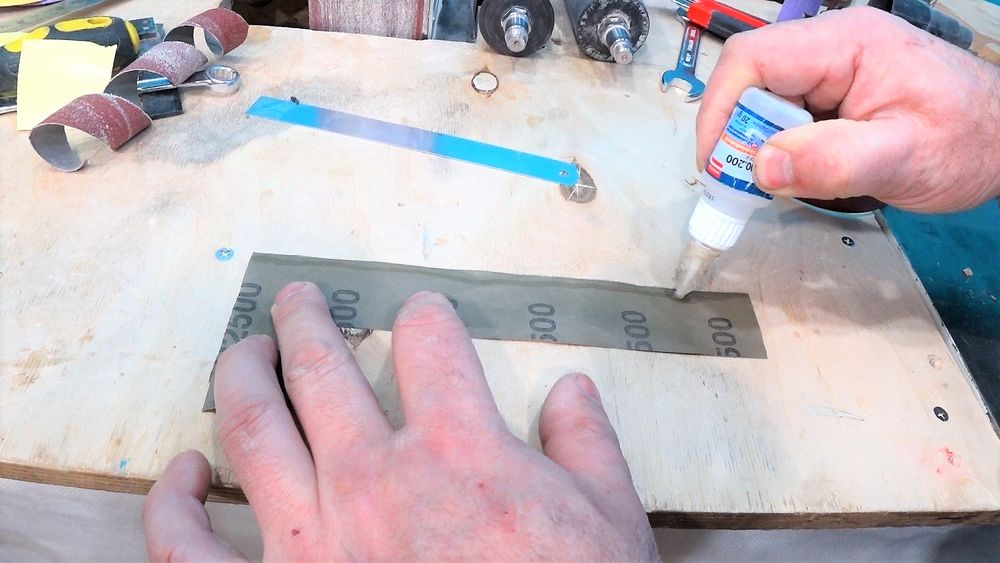

Подклеиваем к обратной стороне шкурки с помощью супер клея.

Обрезаем излишки, оставив полоску около 1 см.

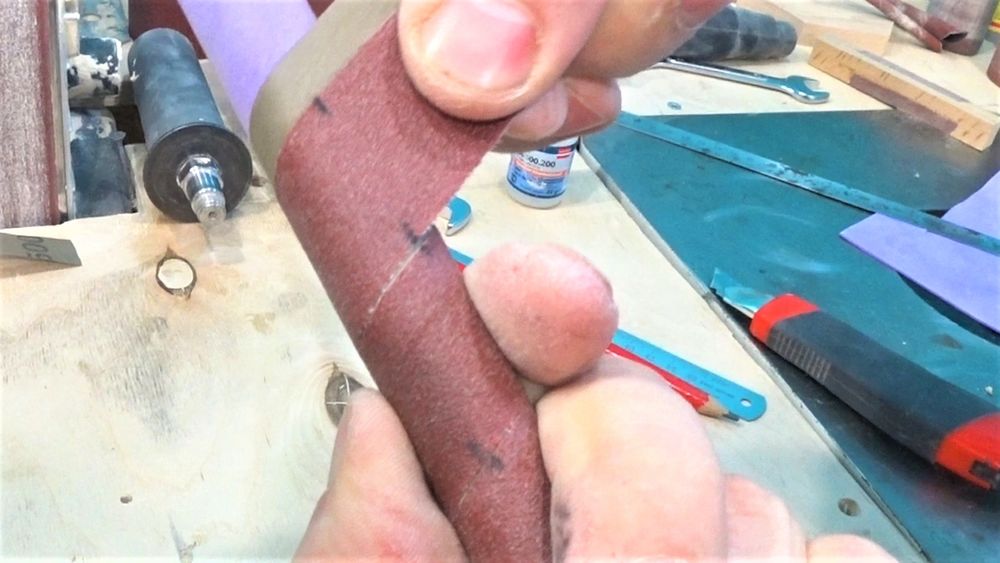

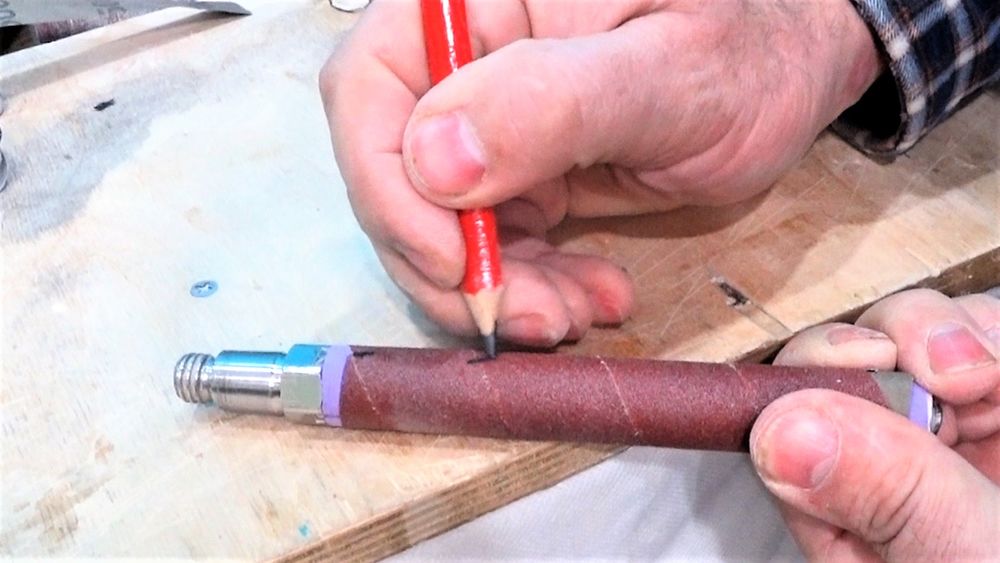

4. Пробно, без клея наматываем шкурку на барабан, делаем контрольные карандашные метки.

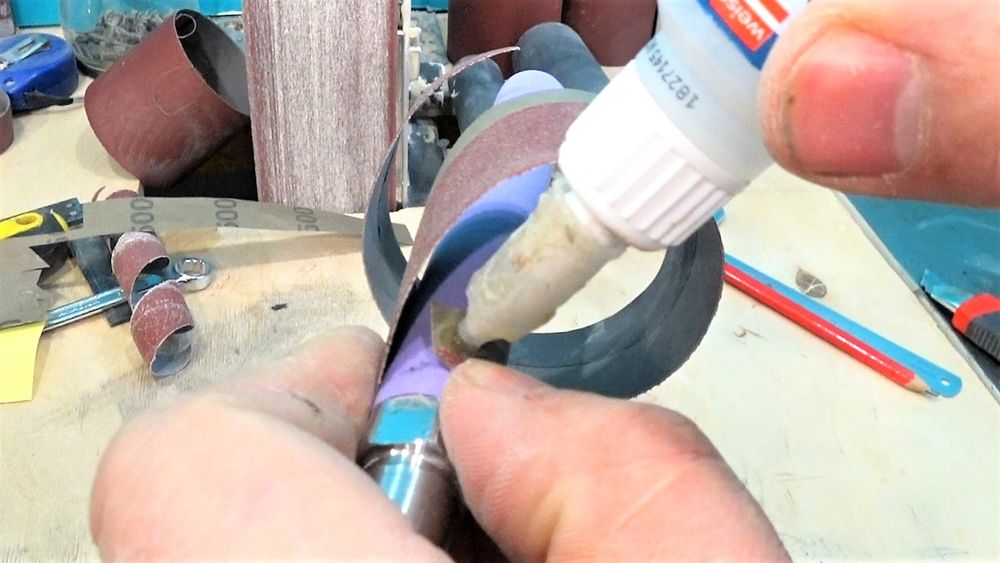

5. Используем супер клей

Важно стараться наносить супер клей по центру подклеенной шкурки,быстро и аккуратно. Можно воспользоваться регулировкой на носике тюбика. Главное, чтобы клей не стекал на лицевую поверхность шкурки и не затекал на прорезиненную часть шлифовального барабана

Главное, чтобы клей не стекал на лицевую поверхность шкурки и не затекал на прорезиненную часть шлифовального барабана.

Наматываем с натягом, совмещая карандашные метки.

Удобство данного способа в том, что супер клей очень быстро застывает и, после наработки навыков,буквально через 20 минут у вас будет партия новых шлифовальных втулок.

Работать шкуркой нужной зернистости одно удовольствие!

Мастер-класс будет полезен мастерам, изготавливающим игрушки с криволинейными формами, например, радуги.

Спасибо, что прочитали!

Пожалуйста, поставьте лайк если информация была интересной и понравилась.

Осцилляционные шпиндельные шлифовальные станки

› Новости

: 03.09.2018

Обзор шлифовального станка Triton TSPS450

Для обработки древесины производится множество моделей профессиональных станков используемых в технологических операциях. В перечень деревообрабатывающего оборудования входят осцилляционные шпиндельные шлифовальные станки Jbos-5, Scheppach OSM-100 применяемые при обработке изделий из древесины. При необходимости можно собрать своими руками станок для работы в домашних условиях, соблюдая необходимые технические условия и требования к технике безопасности.Осцилляционный шпиндельный шлифовальный станок JET JOSS-S. Полный обзор.

Осциллирующий шпиндельно-шлифовальный станок Jbos-5 профессионального класса

Основные эксплуатационные характеристики

Модели шлифовальных станков, изготавливаемые различными компаниями, обладают определенными характеристиками:

Электродвигателями мощностью – 0,8 – 1,3 кВт.Определенным размером рабочего стола.Допустимой высотой заготовки для обработки – 100-160 мм.Величиной оборотов шпинделя – 1300-1400 об/мин.Возможной частотой колебания шпинделя -30-60 раз в мин.Допустимым ходом шпинделя — 25- 40 мм.Возможным наклоном рабочего стола – от 15 до 45°.Допустимым размером обрабатывающего инструмента – до 250 мм.Определенными весовыми характеристиками – от 10 до 140 кг.

Станок шлифовальный Jbos-5 с установленным рабочим положением стола под углом 45°

Станки также оборудуются специальными устройствами позволяющими удалять образующиеся отходы в процессе обработки деталей.

Технические условия обслуживания станков

Эксплуатация осцилляционных станков требует определенного регламента проведения профилактических работ.

Для нормального функционирования шлифовального станка необходимо выполнять периодически определенные операции:

с периодичностью 1 раз в течение 30 час. проверяется состояние щеток коллектора и при необходимости производится замена (при длине щеток меньше 3,5 мм);постоянно проводить очистку от пыли нижнего фланца и шайбы;постоянно проводить смазку рабочих механизмов станка.

Изготовление шлифовального станка своими руками

При необходимости проведения операций по обработке древесины можно собрать бытовой станок своими руками -стройство, которое должно отвечать определенным требованиям:

Электродвигатель должен, крепится к передней стойке, и соединятся со шлифовальным кругом с помощью вала.Круги могут иметь различные поверхности: из абразивного материала;войлока;специальной ткани. Основание для крепления электродвигателя должно быть подвижным с возможностью поворота в любую сторону.Электродвигатель должен иметь достаточную мощность и частоту вращения вала.

Использование осцилляционных шпиндельных шлифовальных станков позволяет добиваться высокого качества обработки изделий, из дерева значительно повышая производительность труда и сокращая время необходимое для выполнения операций.

, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Работа со станком

Перед началом работы станок нужно зафиксировать на устойчивой поверхности с помощью зажимов.

Сначала необходимо определиться со шлифовальной втулкой. Подбор осуществляется в соответствии с размером и формой заготовки. Затем нужно выбрать подходящий фланец.

Снизу шпинделя размещается шайба, затем надевается втулку и соответствующий ей вал. Затем на шпинделе располагают фланец и устанавливают в специальное отверстие. Он должен как можно теснее прилегать к втулке. Втулка и вал размещаются на шпинделе. На верхний шпиндель надевается шайба и фиксируется гайкой. Запуск и выключение осуществляется с помощью одной и той же кнопки.

Втулка вращается против часовой стрелки. Изделие можно подавать только справа, постепенно смещая ее в левую сторону. Если сделать наоборот, то заготовку может скинуть с рабочей поверхности.

Коллекторные щетки приходят в негодность очень быстро, так как сделаны из угля. Их состояние необходимо контролировать каждые 30 часов. Если длина щеток не превышает 3,5 мм, то ее нужно заменить.


Угольные щетки

Время от времени станок необходимо чистить от пыли и опилок.

По умолчанию механические детали не нуждаются в смазке. Смазывать их нужно, только если об этом сообщается в руководстве по эксплуатации.

Устройство и принцип работы

осцилляционный шпиндельный станок компании JET

Осцилляционный станок устроен несложно:

  • двигатель;
  • пара шкивов;
  • шпиндель;
  • эксцентрик.

На шпинделе располагается пара разноразмерных шкивов. Если используется зубчатая передача, диаметры могут быть одинаковыми, а количество зубьев разным. Первый шкив жестко установлен на вал. Другой с торцевой части оснащен эксцентриком и двигается беспрепятственно. Высота шкива двигателя должна совпадать с размахом вертикального движения шпинделя. Так как шкивы двигаются с разной скоростью, создается движение вверх-вниз. Разница между размерами шкивов делается небольшой, ведь чем она больше, тем выше частота вертикального движения.
